自动齿轮变速箱齿比的计算与实例
齿比计算!
齿比计算！配比技巧！最后最重要！齿轮比计算所谓的齿轮比，就是以前齿盘的齿数除以后飞轮的齿数，所得到的数值就等于齿轮比，假设前齿盘齿数为44，后飞轮齿数为11，那踩踏的齿轮比就为44/11=4，所得到的数字4就是目前所踩踏的齿轮比。
若以纯粹的理论计算，当用44齿盘踩踏一圈，将带动后面11齿的后飞轮旋转四圈，若再乘以后轮(26寸)的轮径，便可以发现，踩踏一圈，车子就可以前进8.3公尺(26*2.54*3.14*4=829，大约等于8.3公尺)。
不过齿轮比4，并不算轻的齿轮比，需要相当的腿力才能踩动，而且大齿轮比，容易耗损链条，齿盘，飞轮甚至是变速器的寿命。
变速自行车是单速上发展来的,一般牙盘有两片，三片的，也有单片的。
飞轮有5、6、7、8、9、10片的，现在已有11片的。
目前山地车最常见的变速系统为前3速配后8速或9速，共24或27段变速即通常所说的几速车。
前齿盘的齿片规格多为22，32，42或22,32,44,而后面飞轮的规格则为飞轮为11-13-15-17-20-23-26-30，9速的为11、13、15、17、20、23、26、30、34）。
而车友们也可以数数看爱车的齿数各为多少，不过各位车友仔细来算算这其中的齿轮比，您会发现有些齿轮比是相当接近，一台27段变速的登山车，实际上可能只有20段左右的变速而已，所以变速时要有些技巧，若是变到相同的齿轮比，那就丧失变速的功效。
下面来看看一般27段变速的各段速度的齿轮比：当在骑乘爬坡时，若想要从大齿盘降低为中齿盘，又不希望突然将蹬踏频率提高太多，可在降低齿盘后，将后飞轮顺势变重两片，这样会得到比原来轻一点的齿轮比，又不会让蹬踏频率一下拉高太多，导致车友们踩得太急，呼吸与节奏都失去平衡。
山地车骑乘除了机械上的齿轮比运用之外，当然要靠骑乘者的腿部配合了，而两者结合起来就是蹬踏频率的概念，而适当的蹬踏频率也是重要关键之一。
蹬踏频率的计算方式就是以10秒钟为一个单位,计算在10秒钟以内,一只脚踩踏了几圈,所得的权数再乘以六便得到自己每分钟的蹬踏频率了。
各种齿轮系传动比的计算
各种齿轮系传动比的计算齿轮传动是常见的机械传动形式之一，通过不同齿数的齿轮之间的啮合，实现输出轴的转速和转矩的传递。
传动比是指输入轴和输出轴的转速之比，常用于计算机械系统的传动效率和输出速度。
齿轮传动比的计算需要确定输入轴和输出轴的齿轮齿数，并根据齿数的关系得出传动比。
以下是常见的四种齿轮传动形式及其传动比的计算方法：1.平行轴齿轮传动平行轴齿轮传动是最常见的传动形式，通过两个平行轴上的啮合齿轮实现转速的传递。
传动比计算公式如下：传动比=输出齿轮齿数/输入齿轮齿数例如，如果输入齿轮齿数为20，输出齿轮齿数为40，则传动比为40/20=22.穿轴齿轮传动穿轴齿轮传动是指两个轴不平行的齿轮传动形式，通过一个或多个齿轮对实现转速的传递。
传动比计算公式如下：传动比=输出齿轮齿数之积/输入齿轮齿数之积例如，如果输入轴上的齿轮齿数为20和30，输出轴上的齿轮齿数为40和60，则传动比为(40*60)/(20*30)=43.内外啮合齿轮传动内外啮合齿轮传动是指一个齿轮位于另一个齿轮的内部并与其啮合的传动形式，通过齿轮的运动将旋转轴方向转换为轴线的转速和转矩。
传动比计算公式如下：传动比=1/(输入齿轮齿数/输出齿轮齿数)例如，如果输入齿轮齿数为40，输出齿轮齿数为20，则传动比为1/(40/20)=0.54.斜齿轮传动斜齿轮传动是通过斜齿轮的啮合实现转速传递的传动形式，常用于垂直传动和传递大转矩的场合。
传动比计算公式如下：传动比=输出齿轮齿数/输入齿轮齿数*齿数系数齿数系数是考虑斜齿轮齿面压力角的修正系数。
以上是常见齿轮传动形式的传动比计算方法，根据实际情况选择适合的传动形式，并根据齿轮齿数和齿数系数计算传动比。
对于复杂的齿轮系统，可以通过级联多个传动，将多个传动比相乘来得到整个系统的传动比。
可以通过合理的设计和计算，实现满足机械系统性能要求的传动比。
自动变速器行星齿轮机构的速比计算
大于后太阳轮输入的速比， 即： α２＝（ １１４＋８６） ／８６＝２．２７９ α１＝（ ４２＋８６） ／８６＝１．４８８ 简单地说， 这种结构的 １ 档速比
大于 ２， ２ 档速比小于 ２。 ②奔驰 ７ 档变速器与拉维奈
ＡＧ４ 变速器相比， 两者都是通过长行 星齿轮输入， 但一个在上、方向相反， 一个在下。
６．作者应对所投稿件负责， 避免抄袭和一稿多投， 稿 件 发 生 版权纠纷等问题， 责任由作者自负。
汽车维修编辑部
%%%%%%%%%%%%%%%%%%&
%%%%%%%%%%%%%%%%%%&
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%&
４７ 汽车维修 ２００８．４
３．电子邮件的主题请用文章的标题， 以避免稿件丢失 ， 并 方 便编辑选稿。希望作者不要重复投稿， 在收到稿件后， 编辑部会 及时回复电子邮件， 告诉作者稿件已收到。若没有得到回复， 可 用 电 子 邮 件 或 电 话 （ ０４３１－ ８５９０１０９７、０４３１－ ８５９０１３１０） 查 询 。 另 外， 有些作者将同一篇稿件分别投在两个信箱里， 这样做没有必 要， 还易造成混乱， 所以请投在一个信箱即可。
超速档为后齿圈转速低于前齿
档位
拉维奈部分
Ｋ１
Ｂ１
Ｂ３
速比
Ｋ２
１档
○ ２．２７９
双齿圈输入部分
Ｋ３
Ｂ２
ＢＲ
○○
总速比 速比
１．９２１ ４．３７７
圈（ ６ 档、７ 档） ， 先在后排中两元件输 入， 由于齿圈降速， 由后排方程可知， 后太阳轮必须提高转速。进而， 前排
２档
○
变速器齿轮的设计计算

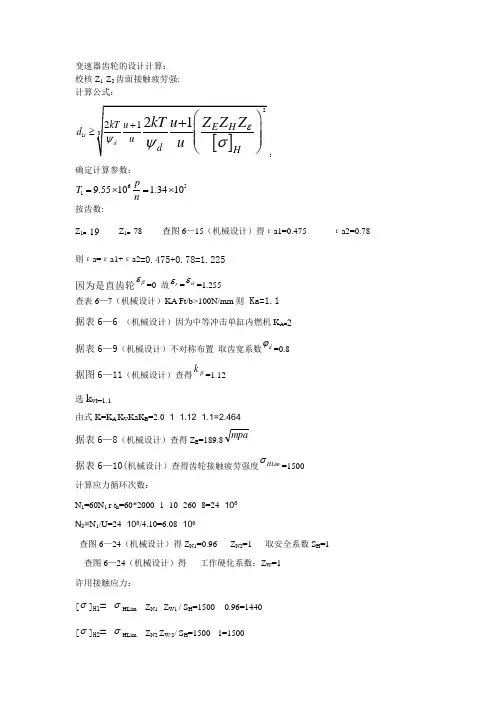

变速器齿轮的设计计算：校核Z 1 Z 2齿面接触疲劳强:计算公式： []2312121t d kT u E H d u dH Z Z Z kT u u εψψσ+≥⎛⎫+ ⎪ ⎪⎝⎭：确定计算参数： 6519.5510 1.3410p T n =⨯=⨯按齿数: Z 1= 19 Z 1= 78查图6—15（机械设计）得εa1=0.475 εa2=0.78 则εa=εa1+εa2=0.475+0.78=1.225 因为是直齿轮βε=0 故r ε=αε=1.255查表6—7（机械设计）KA Ft/b>100N/mm 则 Ka=1.1 据表6—6 （机械设计）因为中等冲击单缸内燃机K A=2 据表6—9（机械设计）不对称布置 取齿宽系数d ϕ=0.8 据图6—11（机械设计）查得βk =1.12 选k vt=1.1由式K=K A K V KaK B =2.0×1×1.12×1.1=2.464 据表6—8（机械设计）查得Z E =189.8mpa 据表6—10(机械设计）查得齿轮接触疲劳强度HLim σ=1500 计算应力循环次数：N 1=60N 1 r t h =60*2000×1×10×260×8=24×108 N 2=N 1/U=24×108/4.10=6.08×108查图6—24（机械设计）得Z N1=0.96 Z N2=1 取安全系数S H =1 查图6—24（机械设计）得 工作硬化系数：Z W =1 许用接触应力：[σ]H1= σHLim Z N1 Z W1 / S H =1500 × 0.96=1440 [σ]H2= σHLim Z N2 Z W 2/ S H =1500 ×1=1500取最小值[σ]H1 代入 查图6—16（机械设计）得 εZ =0.96计算： []2312121t d kT u E H d u dH Z Z Z kT u u εψψσ+≥⎛⎫+ ⎪ ⎪⎝⎭=235)144096.0*5.2*8.189(10.4*8.010.5*10*34.1*464.2*2=46.83mm 校核齿根弯曲疲劳强度：计算公式：σF =m bd KT 112 Y Fa *Y Sa *εY ≤[σ]F 查图6—20（机械设计）得Y Fa1=2.7 Y Fa2=2.25 查图6—21（机械设计）得Y Sa1=1.55 Y Sa2=1.74 据表6—10（机lim F σ=920 取S F =1.25 Y X =1 查图6—25(机械设计）得 Y N1=0.9 Y N2=0.93。
自动变速器传动比的计算方法
图 7 4 挡动力传递路线
由上述计算实例可知 ,混合行星齿轮机构的传 动比计算需根据具体情况具体分析 ,但计算方法基 本相同 。即根据固定元件的转速为零 、相互连接的
(下转第 13 页)
2 单排单级行星齿轮机构传动比的计算
最简单的行星齿轮机构由一个太阳轮 (亦称中 心轮) 、一个内齿圈和一个带行星轮的行星架组成 , 称之为单排单级行星排 (如图 1 所示) 。由于单排行 星齿轮机构具有 2 个自由度 ,即需对太阳轮 、齿圈和 行星架三者之一施加制动 (使其转速为零) 或约束 (使其以某一固定的转速旋转) ,以获得某一所需的 传动比 ;如果将三者中的任何两个连接为一体 ,则整 个行星齿轮机构以同一速度旋转 。
为行星架假想齿数 。
下面就汽车自动变速器中单排单级行星齿轮机
构的几种运动状态进行分析 。
1) 太阳轮固定 ( n心 = 0) 、行星架驱动 、内齿圈输 出时 ,将 n心 = 0 代入式 (1) 、(2) ,则其传动比 i = n架 / n圈 = Z圈 / ( Z心 + Z圈 ) , 传动比小于 1 , 即为同向增速
iR = n后心 / n前架 = n后心 / n后圈 = - Z后圈 / Z后心 =
- 98/ 37 = - 2. 648 648 6
件被同时驱动 ,则整个行星齿轮机构以一个整体同 向等速旋转 , 为直接传动挡 , 即后排齿圈/ 前排行星 架同向等速输出 , i3 = 1 。因动力传动过程没有单向 离合器参与 ,故发动机制动 (见图 6) 。
图 6 3 挡动力传递路线
6) 4 挡时 , 3 、4 挡离合器接合 , 驱动后排行星 架/ 前排齿圈 。同时 2 、4 挡制动带工作 ,固定后排太 阳轮 ,则后排齿圈/ 前排行星架同向增速输出 。因动 力传动过程没有单向离合器参与 ,故发动机制动 (见 图 7) ,即 n后心 = 0 ,代入式 (4) ,得 :
变速器传动比的计算方法及其原理

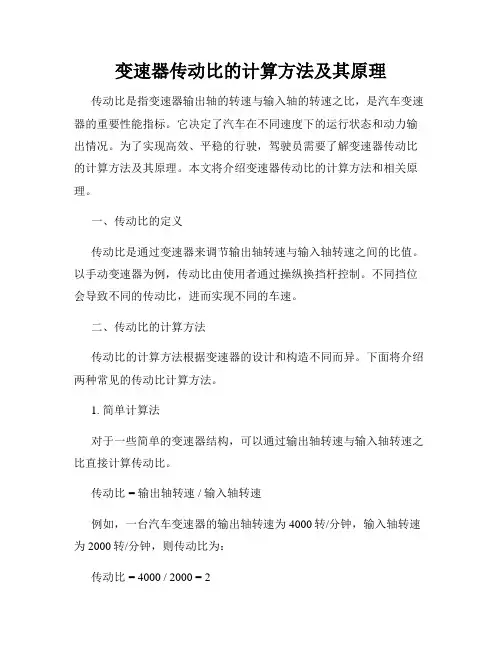

变速器传动比的计算方法及其原理传动比是指变速器输出轴的转速与输入轴的转速之比，是汽车变速器的重要性能指标。
它决定了汽车在不同速度下的运行状态和动力输出情况。
为了实现高效、平稳的行驶，驾驶员需要了解变速器传动比的计算方法及其原理。
本文将介绍变速器传动比的计算方法和相关原理。
一、传动比的定义传动比是通过变速器来调节输出轴转速与输入轴转速之间的比值。
以手动变速器为例，传动比由使用者通过操纵换挡杆控制。
不同挡位会导致不同的传动比，进而实现不同的车速。
二、传动比的计算方法传动比的计算方法根据变速器的设计和构造不同而异。
下面将介绍两种常见的传动比计算方法。
1. 简单计算法对于一些简单的变速器结构，可以通过输出轴转速与输入轴转速之比直接计算传动比。
传动比 = 输出轴转速 / 输入轴转速例如，一台汽车变速器的输出轴转速为4000转/分钟，输入轴转速为2000转/分钟，则传动比为：传动比 = 4000 / 2000 = 22. 齿轮比法对于复杂的齿轮传动系统，传动比的计算可以通过齿轮比来实现。
变速器中齿轮的设计决定了传动比的变化。
传动比 = Z2 / Z1其中，Z2为输出轴上的齿轮的齿数，Z1为输入轴上的齿轮的齿数。
例如，一台汽车变速器的输出轴上的齿轮齿数为30，输入轴上的齿轮齿数为15，则传动比为：传动比 = 30 / 15 = 2三、传动比的原理传动比的原理是通过不同齿轮组合或输入输出轴间的直接比例关系实现的。
1. 齿轮传动原理在齿轮传动中，通过不同大小的齿轮组合来改变传动比。
齿轮的齿数与直径成反比，因此齿轮半径越大，齿数越小，传动比越大。
2. 偏心齿轮原理在偏心齿轮传动中，通过离心力的作用，使齿轮在轴上产生偏心运动，从而改变传动比。
通过调整齿轮的偏心程度，可以实现不同的传动比。
3. 液力变速器原理在液力变速器中，通过油流的流动和涡轮的转动来改变传动比。
液力变速器根据需要自动调整液压传动比，从而实现平稳的变速。
传动比计算举例范文
传动比计算举例范文
传动比是指在机械装置中，输出轴和输入轴之间的角速度比值，用于
衡量装置的扭矩放大或减小情况。
传动比计算的基本原理是根据轴上连续
的齿轮、皮带、链条等传动装置，通过计算齿轮关系或被动轮的齿数比、
牵引辊的直径比等，得到输出轴和输入轴之间的速度比或直径比来计算。
下面我将以两个实际例子来说明传动比的计算方法。
案例一：齿轮传动
假设有一组带动齿轮装置，输入轴上有一个齿轮A，输出轴上有一个
齿轮B。
已知齿轮A的齿数为20，齿轮B的齿数为40。
求传动比。
根据齿轮的传动原理，可以得知输出轴与输入轴之间的传动比为齿轮
B的齿数与齿轮A的齿数的比值，即40/20=2
因此，传动比为2:1，即输出轴每转动2圈，输入轴转动1圈。
案例二：皮带传动
假设有一组带动皮带装置，输入轴上有一个驱动轮，其直径为10cm，输出轴上有一个被动轮，其直径为20cm。
求传动比。
根据皮带传动的原理，可以得知输出轴与输入轴之间的传动比为被动
轮的直径与驱动轮的直径的比值，即20cm/10cm = 2
因此，传动比为2:1，即输出轴每转动2圈，输入轴转动1圈。
从以上两个实例可以看出，传动比是通过输入轴与输出轴上的传动装
置的几何关系得出的，不同的传动装置有不同的计算方法。
在实际应用中，可根据传动装置的类型选择相应的计算方法进行传动比的计算。
自动变速器行星齿轮机构的速比计算
４５ 汽车维修 ２００８．６
系列讲座 ＡＵＴＯＭＯＢＩＬＥ ＭＡＩＮＴＥＮＡＮＣＥ
Ｎ１１＋α１Ｎ１２ －（ １＋α１） Ｎ１３＝０ Ｎ３１＋０－（ １＋α３） Ｎ３３＝０ 因 为 Ｎ１１＝－ Ｎ３１， 可 将 两 方 程 合 并 为单列方程： α１Ｎ１２－（ １＋α１） Ｎ１３＝（ １＋α３） Ｎ３３ α１Ｎ１２ ＝（ １ ＋α１） Ｎ１３ －（ １ ＋α３） Ｎ３３ ＝ （ α１＋α３＋２） Ｎ３３ Ｎ１２＝（ α１＋α３ ＋２） ／α１Ｎ３３ 以 此 类 推 ， 如 果 Ｎ１１＝－ ３Ｎ３１， 则 此 时 的 速 比 为（ α１＋３α３＋４） ／α１Ｎ３３； 如 果 Ｎ１１＝－ ４Ｎ３１， 则 此 时 的 速 比 为（ α１＋４α３＋ ５） ／α１Ｎ３３。 由此可见， １ 档速比是随着泵轮 和涡轮的转速差变化的， 它们的差别 越大， １ 档速比的分子值越大， １ 档速 比 也 就 越 大 。当 泵 轮 与 涡 轮 转 速 相 等 时 ， １ 档 速 比 为（ α１＋α３＋２） ／α１， 用 α１＝ α３＝２ 代入， １ 档速比为（２＋２＋２）÷２＝３。 ２） ２ 档 该变速器从 ２ 档开始只使用前 半部分， 变矩器及后半部分不参与工 作。２ 档时是离合器 Ｃ１ 工作， 使第一 排齿圈主动； 制动器 Ｂ０ 工作， 使第一 排太阳轮制动， 第一排行星架输出。 代入方程： Ｎ１１＋α１Ｎ１２－（ １＋α１） Ｎ１３＝０ 式 中 Ｎ１１＝０、Ｎ１２ 主 动 、Ｎ１３ 输 出 ， 解得： Ｎ１２＝（ １＋α１） ／α１Ｎ１３ 用 α１＝２ 代 入 ， ２ 档 速 比 为（ １＋２） ÷２＝１．５。 ３） ３ 档 离合器 Ｃ２ 工作， 使 第 二 排 齿 圈 和第一排行星架直接为主动， 第一排 行星架直接带动输出轴输出动力， 其 传动比等于 １。 ４） ４ 档 离合器 Ｃ３ 工作， 使 第 二 排 行 星 架为主动， 制动器 Ｂ０ 工作， 使第 一 排 、第 二 排 太 阳 轮 制 动 ， 第 二 排 齿 圈 和 第 一 排 行 星 架 直 接 为 输 出 。代 入 方 程： Ｎ２１＋α２Ｎ２２－（ １＋α２） Ｎ２３＝０ 式 中 Ｎ２１＝０、Ｎ２３ 主 动 、Ｎ２２ 输 出 ， 解得： Ｎ２３＝α２（／ １＋α２） Ｎ２２
自动变速器行星齿轮机构的速比计算
前 、后 两 排 行 星 齿 轮 机 构 的 传 动
比系数为： α１＝１１０／４２＝２．６２（ 未采用） ， α２＝８６／４２＝２．０９。
①当 Ｂ１ 制动时， 太阳轮 Ｎ２１ 转速 为 ０。在后排行星齿轮机构中， 太阳 轮制动， 齿圈输入， 行星架输出。代入
ＢＲ
Ｂ２
公式： Ｓ１Ｎ１＋ＩＮ２－（ Ｓ１＋Ｉ） Ｎ３＝０ ０＋２．０９Ｎ２２－ ３．０９Ｎ２３＝０ Ｎ２２＝（ ３．０９／２．０９） Ｎ２３＝１．４８８ Ｎ２３ 或直接用公式： ０＋８６×Ｎ２２－（ ４２＋８６） ×Ｎ２３＝０ Ｎ２２＝（ １２８／８６） Ｎ２３ 即： 速比 Ｉ＝１．４８８ ②当 Ｂ３ 制动时， 前齿圈被 制 动 ，
结构型式和速比计算方法与其它变
速 器 均 有 所 不 同 。它 的 主 要 档 位 属 于
在行星齿轮机构中有两个输入元件、
一个输出元件的复合传递运动。
该 变 速 器 的 结 构 如 图 １３ 所 示 。
变矩器的输出动力由蜗轮轴传至变
速器输入轴， 动力输入到变速器后分
为两部分： 输入轴连接拉维奈的后内
这种双齿圈输入的行星齿轮机 构， 当两齿圈的输入转速相等时， 输 出轴以直接档输出； 当后齿圈的输 入转速发生无级变化， 与前齿圈不 同步时， 输出轴随之发生反向无级 变速； 当后齿圈输入定量减速变化 时 ， 输 出 轴 则 产 生 定 量 增 速 档 位 。奔 驰 ７ 档变速器是利用后者， 而非无 级变速。
齿比、马力和扭矩的换算
齿比、马力和扭矩的换算齿比、马力和扭矩的换算 1英制马力0.746千瓦kw1公制马力0.735千瓦kw 马力:是发动机功率单位是单位时间内发动机作功能力。
汽车驱动理论: 马力与扭力哪一项最能具体代表车辆性能有人说起步靠扭力加速靠马力有人说马力大代表极速高扭力大代表加速好其实这些都是片段的错误解释其实车辆的前进一定是靠引擎所发挥的扭力所谓的扭力在物理学上应称为扭矩因为以讹传讹的结果大家都说成扭力也就从此流传下来为导正视听本文以下皆称为扭矩。
扭矩的观念从小学时候的杠杆原理就说明过了定义是:垂直方向的力乘上与旋转中心的距离公制单位为:牛顿-米N-m除以重力加速度9.8m/sec2之后单位可换算成国人熟悉的公斤-米kg-m。
英制单位则为磅-呎lb-ft在美国车的型录上较为常见若要转换成公制只要将lb-ft的数字除以7.22即可。
汽车驱动力的计算方式: 将扭矩除以车轮半径即可由引擎马力-扭力输出曲线图可发现在每一个转速下都有一个相对的扭矩数值这些数值要如何转换成实际推动汽车的力量呢答案很简单就是除以一个长度便可获得力的数据。
举例而言一部1.6升的引擎大约可发挥15.0kg-m的最大扭力此时若直接连上185-60-R14尺寸的轮胎半径约为41公分则经由车轮所发挥的推进力量为15/0.4136.6公斤的力量事实上公斤并不是力量的单位而是重量的单位须乘以重力加速度9.8m/sec2才是力的标准单位牛顿。
36公斤的力量怎么推动一公吨的车重呢而且动辄数千转的引擎转速更不可能恰好晌痔プ俜裨虺底硬痪头善鹄戳诵液么厦鞯娜死喾?髁顺萋掷貌煌笮〉某萋窒嗔钆淇梢越乃俣冉档屯苯ぞ胤糯蟆,捎诔萋值脑仓鼙染褪前刖侗纫虼舜有〕萋执荻链蟪萋质弊乃俣冉档偷谋嚷室约芭ぞ胤糯蟮谋妒记『玫扔诹匠萋值某菔壤飧霰壤褪撬降某萋直取?举例说明以小齿轮带动大齿轮假设小齿轮的齿数为15齿大齿轮的齿数为45齿。
当小齿轮以3000rpm的转速旋转而扭矩为20kg-m时传递至大齿轮的转速便降低了1/3变成1000rpm但是扭矩反而放大三倍成为60kg-m。
变速器传动比的计算方法
变速器传动比的计算方法
嘿，朋友们！今天咱来聊聊变速器传动比的计算方法，这可真是个超有意思的事儿呢！
你看啊，变速器就像是汽车的魔法盒子，它能让车子在不同的速度和力量之间自由切换。
那传动比呢，就是这个魔法盒子里的关键密码！
想象一下，变速器里的齿轮就像一群小伙伴在跳舞，它们的大小和转速决定了车子的表现。
传动比就是它们之间的默契度！计算传动比，其实就是搞清楚这些小伙伴们怎么配合才能让车子跑得又快又稳。
比如说，主动齿轮转了好多圈，从动齿轮才转一圈，这传动比可就大啦！就好像大力士带着小瘦子跑步，大力士迈一步，小瘦子得跑好几步呢。
反之，如果主动齿轮转一圈，从动齿轮能转好几圈，那传动比就小啦，就像小瘦子拉着大力士跑，小瘦子得拼命跑才行。
计算传动比，不就是搞清楚这些齿轮之间的关系嘛！用主动齿轮的齿数除以从动齿轮的齿数，哇塞，答案就出来啦！这就像解开一道有趣的数学谜题，是不是很神奇？
那为什么要知道传动比呢？这可重要啦！不同的传动比能让车子适应不同的路况和驾驶需求呀！在平路上，我们可能想要速度快，那就选个小传动比；要是爬坡，就得要大传动比来提供更大的力量。
这就像我们穿衣服，不同场合穿不同的衣服，一个道理嘛！
而且哦，通过调整传动比，还能让车子更省油呢！这多棒啊！就好像我们找到一种最省力的走路方式，能走更远的路还不累。
所以啊，变速器传动比的计算方法可真不是什么枯燥的东西，它是让车子变得更棒的秘密武器！我们了解了它，就能更好地掌控我们的爱车，让它为我们服务。
别小看这小小的传动比，它可是能带来大大的不同呢！这就是我对变速器传动比计算方法的看法，你们觉得呢？。
齿轮传动参数计算
齿轮传动参数计算齿轮传动是一种常见的机械传动形式，广泛应用于各种机械设备中。
在设计齿轮传动时，需要进行一系列的参数计算，以确保齿轮传动的工作正常、可靠。
本文将介绍齿轮传动的参数计算方法及其相关知识，以帮助读者更好地了解和应用齿轮传动。
首先，需要计算齿轮的传动比。
传动比是指齿轮的转速之比，用于确定输入轴和输出轴的转速关系。
传动比的计算公式为：传动比=输出齿轮的齿数/输入齿轮的齿数传动比决定了输出齿轮的转速是输入齿轮转速的多少倍。
通常情况下，齿轮传动是通过调整齿数比例来实现所需的传动比。
接下来，需要计算齿轮的模数（module）。
齿轮的模数是指齿轮齿条上的齿距在径向方向上的投影长度。
模数的计算公式为：模数=齿轮的齿数/齿轮的直径模数决定了齿轮的尺寸和齿形，是齿轮传动设计的重要参数之一除了传动比和模数，还需要计算齿轮的径向力和轴向力。
径向力是齿轮齿条与齿轮轴线之间的力，用于计算齿轮的轴向受力情况。
轴向力是齿轮轴线方向的力，用于计算齿轮轴的强度和稳定性。
齿轮的径向力和轴向力的计算涉及到齿轮齿条的几何参数和受力分析。
在计算径向力时，需要考虑齿轮齿距、齿厚、齿顶宽度等参数。
在计算轴向力时，需要考虑齿轮齿条的齿形和齿距角等参数。
最后，还需要进行齿轮传动的强度计算。
齿轮传动的强度计算是指通过计算齿轮的受力情况和材料强度，来确定齿轮的承载能力和寿命。
强度计算通常涉及到齿轮的材料特性、齿数、载荷、接触比、接触应力等参数。
以上是齿轮传动参数计算的基本内容。
在实际的齿轮传动设计中，还需要考虑一系列的实际情况和使用要求，如齿轮材料的选择、润滑条件、噪声和振动等方面的要求。
因此，在进行参数计算时，还需要综合考虑这些因素，以确保齿轮传动的工作性能和可靠性。
总之，齿轮传动参数计算是齿轮传动设计中的基础工作，通过计算传动比、模数、径向力、轴向力和强度等参数，可以为设计者提供必要的数据和依据，以确保齿轮传动的性能和寿命。
除了上述介绍的内容，齿轮传动参数计算还涉及到齿轮的几何特征、材料力学性能、接触应力和齿轮失效分析等方面的知识。
齿轮系传动比计算公式
齿轮系传动比计算公式嘿，咱今儿就来好好聊聊齿轮系传动比计算公式这回事儿！齿轮这玩意儿，在咱们生活里可不少见。
就拿自行车来说吧，那链条带动的不同大小的齿轮，其实就藏着传动比的秘密。
先来说说啥是传动比。
简单讲，传动比就是主动轮转速与从动轮转速的比值，或者是主动轮齿数与从动轮齿数的反比。
比如说，主动轮转两圈，从动轮才转一圈，那传动比就是 2:1。
那齿轮系传动比计算公式是啥呢？一般来说，如果是简单的定轴齿轮系，传动比就等于所有从动轮齿数的乘积除以所有主动轮齿数的乘积。
咱举个例子啊。
有一个齿轮系，主动轮 A 有 20 个齿，从动轮 B 有40 个齿，从动轮 C 有 30 个齿。
那从 A 到 B 再到 C 的传动比就是（40×30）÷20 = 60。
这就意味着，主动轮 A 转 60 圈，从动轮 C 才转一圈。
在实际应用中，齿轮系传动比的计算可重要了。
就像汽车的变速箱，通过不同大小齿轮的组合，来改变传动比，从而实现不同的车速和扭矩输出。
我记得有一次去修车厂，看到师傅在修理一辆汽车的变速箱。
他拿着工具，仔细地检查着那些齿轮，嘴里还念叨着传动比的事儿。
我凑过去问他，师傅就很耐心地给我解释，说不同的齿轮组合会影响车子的性能。
他指着一个磨损比较严重的齿轮说，就是因为这个齿轮的问题，导致传动比不对，车子开起来就没劲儿。
那时候我才真切地感受到，这看似简单的传动比计算公式，在实际中是多么关键。
再比如说工厂里的机器设备，很多也是靠齿轮传动来工作的。
如果传动比计算不准确，那生产出来的产品可能就达不到要求，甚至会导致机器故障。
总之，齿轮系传动比计算公式虽然看起来有点复杂，但只要咱明白了其中的道理，掌握了方法，就能在很多地方派上用场。
不管是设计机械还是解决实际问题，都能让咱们更得心应手。
所以啊，同学们，可别小看这小小的齿轮和传动比，这里面的学问大着呢！。
齿轮传动比计算公式【大全】
齿轮传动比计算公式内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.传动比=从动轮齿数/主动轮齿数=主动轮转速/从动轮转速i=z2/z1=n1/n21、传动比是机构中两转动构件角速度的比值，也称速比。
构件a和构件b的传动比为i=ωa/ ωb=na/nb，式中ωa和ωb分别为构件a和b的角速度（弧度/秒）；na和nb分别为构件a和b的转速（转/分）。
2、当式中的角速度为瞬时值时，则求得的传动比为瞬时传动比。
当式中的角速度为平均值时，则求得的传动比为平均传动比。
理论上对于大多数渐开线齿廓正确的齿轮传动，瞬时传动比是不变的；对于链传动和摩擦轮传动，瞬时传动比是变化的。
对于啮合传动，传动比可用a和b轮的齿数Za和Zb表示，i=Zb/Za；对于摩擦传动，传动比可用a和b轮的直径Da和Db表示，i=Db/Da。
3、多级减速器各级传动比的分配，直接影响减速器的承载能力和使用寿命，还会影响其体积、重量和润滑。
传动比一般按以下原则分配：使各级传动承载能力大致相等；使减速器的尺寸与质量较小；使各级齿轮圆周速度较小；采用油浴润滑时，使各级齿轮副的大齿轮浸油深度相差较小。
4、低速级大齿轮直接影响减速器的尺寸和重量，减小低速级传动比，即减小了低速级大齿轮及包容它的机体的尺寸和重量。
增大高速级的传动比，即增大高速级大齿轮的尺寸，减小了与低速级大齿轮的尺寸差，有利于各级齿轮同时油浴润滑；同时高速级小齿轮尺寸减小后，降低了高速级及后面各级齿轮的圆周速度，有利于降低噪声和振动，提高传动的平稳性。
故在满足强度的条件下，末级传动比小较合理。
5、传动比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数6、传动比=主动轮转速除以从动轮转速的值=它们分度圆直径比值的倒数。
自动变速器行星齿轮机构的速比计算
２档工作时，离合器ｃ。继续工
阳轮与第二排太阳轮共体，。可被ｃ， 作，使第二、三排的太阳轮为主动；制
动器Ｂ：工作，使第
Ⅶｌ
ＩＵ 呲
¨ｎ｜ｉ｛
ｃ１
ｃ２
Ｔ Ｉ一
丰 ｌ＝
ｌ
ｌ
－Ｉ
二排齿圈与第一排 行星架制动（转速为 ０）。在第二排行星齿 轮机构中，太阳轮为 主动，齿圈制动，行 星架输出并传递给 第三排齿圈。在第三
汽车维修２００８．２
行业资讯ＡＵＴＯＭＯＢｌＬ…ＭＥＮＡＮｃＥ
吝 注的交强险费率调整听证
｜ｊ军篆妻懑兹意
即 ｊ
；Ｉ等 实
』｜彦耸 的 一
五
付相关条款的质疑，成为 人们关注的焦点，修改《道 路交通安全法》第七十六 条相关条款势在必行， ２００８年降低交强险费率 已毫无悬念。
：斡鬻篷蓄
｜｜ｊ；；囊黧巍嚣
１９０５＋２．５７×１０００－３．５７Ｎ∞＝０
万方数据
解得：Ｎ３３＝（１９０５＋２５７０）÷３．５７＝
１２５３
即５档速比１＝１０００＋１２５３＝０．７９９ ６）倒档速比 这种结构的倒档也很复杂，也需 用三排联立才能求出。倒档Ｉ作时， 改为离合器ｃ，工作，使第一排太阳 轮主动，同时制动器Ｂ，工作，使第 一、三排齿圈和第二排行星架制动 （转速为０）。同样，也是三排联立，首 先分析第一排，然后是第二排，最后 是第三排。 在第一排中，太阳轮主动，齿圈 制动，行星架输出，速比是１＋ｄ＝ ３．５７，传递给第二排齿圈。如果太阳 轮转速为１０００ｒ／ｍｉｎ，则输出转速为
图１２ ＺＦ一５ＨＰ２４变速器结构示意图
排行星齿轮机构中，
万方数据
太阳轮和齿圈均为主动，但两者的转 速不同。假定太阳轮的转速为１，则 齿圈的转速为１／（１＋仅：）。代入第三排 行星齿轮机构中：
自动齿轮变速箱齿比的计算与实例
a) 单一的行星齿轮组 – 表格计算法
构件(齿轮比)
S
C
R
P
行星轮速 (= P- C)
(相讨干行星支架S / P
対以上每个行格乘以 “- R/S” 值
0
1
R/P
対以上每个行格 加以 “- 1” 值
R1 K1S1
C1
K1R1 S1
R2 K2S2
C2 K2R2
S2
R1 C1/R2 C2 S1/S2
由 K2 転换到 K1
K1S1
K1R1 =K2(S2+R2)
K1R1S2/(S2+R2) K2 = K1R1 /(S2+R2)
设计要求 (R/S=?)
K1R1R2/(S2+R2)
R1/ S1 = C1
R2/S2 = C2
内齿轮 (R)
一般行星齿轮组, 当使用于转动扭力/速度时, 下列的构件中之一必须紧固不 动(Held/Ground), 而其余的两个构件则可分别作为输入(Input)以及输出 (Output)端:
太阳轮(S), 行星支架 (PC) 及内齿轮(R)
差动(differential)
行星齿轮组或系统不常被一般齿轮工程师使用的主因
较平行轴parallelcountershaft齿轮系要复杂的多齿轮比gearratio较受限制内齿轮及行星支架的设计及制造工艺较困难成本多档行星齿轮系统构件的安装组合及动力功率流程powerflow的选择十分复杂不易掌控其地因素投资成本人力资源等的考量survey表格法tabulationmethod复合式compound行星齿轮系辛普森行星齿轮系统simpsongeartrainravignaux行星齿轮系统三种常用齿轮比三种常用齿轮比gearratiosgearratios的计算方的计算方单一的行星齿轮组表格计算法构件齿轮比行星轮速rsprs対以上每个行格乘以紧固g输出o轮出输入速度比行星齿速度比相対行星支架suncarrier0ringcarrier0sun构件行星速度比相対行星支架p1p2p2対以上每个行格乘以p2対以上每个行格加以p2対以上每个行格乘以rp1p1rssrp2p2rsp2rs対以上每个行格加以rrs1rsp1p1rsrsp2p1rsrsp2rs対以上每个行格乘以p1sp2p2sp1p1sp2p2双行星齿轮比计算总结表输入i紧固g输出端o速度比行星1速度比相対行星支架行星2速度比相対行星支架suncarrier0ringp2sunp2rsringrsrsp1rsrsp2rsringcarrier0sunp2carrierringrssp1p1sp2p2carriersunrs双行星齿轮组表格计算法复合式系统齿轮比复合式系统齿轮比表格计算法表格计算法实例辛普森simpson行星齿轮系统使用两个单一行星组来合成一个复合式的齿轮系统s2s2r2杠杆比例法leverdiagrammethod复合式compound行星齿轮系辛普森行星齿轮系统simpsongeartrainravignaux行星齿轮系统三种常用齿轮比gearratio的计算方法杠杆比例计算法单一行星齿轮组内齿轮rpinion输入i输出o及紧固力sr
齿轮传动比计算公式【大全】
齿轮传动比计算公式内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.传动比=从动轮齿数/主动轮齿数=主动轮转速/从动轮转速i=z2/z1=n1/n21、传动比是机构中两转动构件角速度的比值，也称速比。
构件a和构件b的传动比为i=ωa/ ωb=na/nb，式中ωa和ωb分别为构件a和b的角速度（弧度/秒）；na和nb分别为构件a和b的转速（转/分）。
2、当式中的角速度为瞬时值时，则求得的传动比为瞬时传动比。
当式中的角速度为平均值时，则求得的传动比为平均传动比。
理论上对于大多数渐开线齿廓正确的齿轮传动，瞬时传动比是不变的；对于链传动和摩擦轮传动，瞬时传动比是变化的。
对于啮合传动，传动比可用a和b轮的齿数Za和Zb表示，i=Zb/Za；对于摩擦传动，传动比可用a和b轮的直径Da和Db表示，i=Db/Da。
3、多级减速器各级传动比的分配，直接影响减速器的承载能力和使用寿命，还会影响其体积、重量和润滑。
传动比一般按以下原则分配：使各级传动承载能力大致相等；使减速器的尺寸与质量较小；使各级齿轮圆周速度较小；采用油浴润滑时，使各级齿轮副的大齿轮浸油深度相差较小。
4、低速级大齿轮直接影响减速器的尺寸和重量，减小低速级传动比，即减小了低速级大齿轮及包容它的机体的尺寸和重量。
增大高速级的传动比，即增大高速级大齿轮的尺寸，减小了与低速级大齿轮的尺寸差，有利于各级齿轮同时油浴润滑；同时高速级小齿轮尺寸减小后，降低了高速级及后面各级齿轮的圆周速度，有利于降低噪声和振动，提高传动的平稳性。
故在满足强度的条件下，末级传动比小较合理。
5、传动比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数6、传动比=主动轮转速除以从动轮转速的值=它们分度圆直径比值的倒数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RING = 1 Sun =0 Carrier
S/P
b) 双行星齿轮组 – 表格计算法
构件
行星速度比(相対行星支架)
S
C
R
P1
P2
= P1 – C
= P2 - C
1
0
S/R
- S /P1
S / P2
対以上每个行格乘以 “ R / S ” 值
- S / P1
S / P2
R/S
0
1
- R / P1
R / P2
- R / P1
R / P2
対以上每个行格 加以 “- 1” 值
R/P - RS / (P (R + S))
RS/(P(R+S)
0
1
轮入(I) 紧固(G)
(R+S)/R
(S-P) / P
S/P
单一行星齿轮比计算总结表
输出(O)
轮出 /输入 速度比
行星齿速度比(相対行星支架)
Sun = 1 Carrier=0 Ring
- S/R
-S/P
SUN = 1 Ring =0 Carrier
対以上每个行格加 以 “ - 1 ” 值
0
-R/(R-S)
-1 - (R(S+P1) /(P1(R-S)) R(S-P2) / (P2(R-S)) - RS / (P1(R-S)) RS / (P2(R-S))
対以上每个行格乘以 “ – (R - S) / R ” 值
0
1
(R-S) /R
(S+P1) / P1
C
(R-S) / S
-1
0
Байду номын сангаас
- (R + P1) / P1
(R - P2) / P2
対以上每个行格乘以 “ S / (R - S) ” 值
- (R + P1 ) / P1
(R - P2) / P2
1
- S /(R-S)
0
- S (R+P1)/(P1(R-S)) S(R-P2)/(P2(R-S)) - RS / (P1 (R - S)) RS / (P2 (R-S))
程(Power Flow)的选择十分复杂, 不易掌控 ❖ 传动构件的测试台架设计较复杂 ❖ 换档机构的分析.及控制系统及仿真模拟较复杂 ❖ 其地因素- 投资成本, 人力资源等的考量
Survey
三种常用齿轮比(Gear Ratio/s)的计算方法
A) 表格法(TABULATION METHOD)
a) 单一行星齿轮组 b) 双行星齿轮组 c) 复合式(Compound) 行星齿轮系
长轴行星齿
单行星组系 双行星组系 B) 非常用行星歯轮系统
台阶式行星系 (Step Pinion)
Ravignaux 行星系
R2
P2
P1
S2
R1
P2
P1
S1
双太阳轮- 双行星轮 (DS-DP)
双内齿轮- 双行星轮 (DR-DP)
行星齿轮组的基本架抅及其传动规则
行星轮 (P)
行星支架(PC)
太阳轮 (S)
平行轴自动变速箱(DCT)的齿轮系统安排
齿轮比 - 平行轴齿轮変速箱
齿速比(i)= --从---动---轮---齿---数---(-T--2--x--T--4--x--…--.-x-T--n---1-)主动轮齿数 (T1 x T3 x….xTn)
各种行星齿轮系的基本类型及其结构
A) 通常使用的行星齿轮系统
内齿轮 (R)
一般行星齿轮组, 当使用于转动扭力/速度时, 下列的构件中之一必须紧固不 动(Held/Ground), 而其余的两个构件则可分别作为输入(Input)以及输出 (Output)端:
太阳轮(S), 行星支架 (PC) 及内齿轮(R)
差动(differential)
行星齿轮组或系统不常被一般齿轮工程师使用的主因
-(S-P2) / P2
(S+P1) / P1
-(S-P2) / P2
输入(I) 紧固(G) Sun = 1 Carrier=0
双行星齿轮比计算总结表
输出端(O) 速度比
行星1速度比 (相対行星支架)
Ring
S/R
-S / P1
SUN = 1 Ring =0 Carrier
-S / (R-S)
- RS / (P1 (R - S))
➢ 总结
1.5 Hrs
概述:
如前所述,全球目前现有及未来的自动齿轮变速箱,除了 AMT 及DCT是平行轴外, 其它大部份均以行星齿轮为主导, 而 平行轴的齿轮组的总齿轮比(输入/输出)的计算, 基本上比起行 星齿轮速比要简易的多, 而且换档离合器机构的排列及选择也 是如此.
鉴之于此, 此课程的主要对象,也因之针对着行星齿轮系统 的结构需求而制定.
• 辛普森行星齿轮系统(Simpson Gear Train) • Ravignaux 行星齿轮系统
a) 单一的行星齿轮组 – 表格计算法
构件(齿轮比)
S
C
R
P
行星轮速 (= P- C)
(相讨干行星支架速度)
1
-R/S
0
-S/R
-S / P
対以上每个行格乘以 “- R/S” 值
0
1
R/P
対以上每个行格 加以 “- 1” 值
自动齿轮变速箱齿轮比的 计算与选择(实例)
第三单元 - 课目纲要
➢ 概述 -目的与笵围 ➢ 自动齿轮变速箱齿轮比的计算法
a) 平行轴齿轮组 b) 行星轴齿轮系
• 表格法 • 杠杆比例法 • 机构学分析法 • 以上三种计算法的优劣比较 ➢ 行星齿轮系统在变速箱中各种排列组合的方式 杠杆比例尺寸的导算规律及步骤 ➢ 自动变速箱齿轮比(Gear Ratio) 选择法的一个 实例
S/(R+S)
R/P
RING = 1 Sun =0 Carrier
R/(R+S)
R/P
RING = 1 Carrier=0
Sun
- R/S
- RS /(P(R+S))
Carrier= 1 Sun =0
Ring
(R+S)/R
RS / (P(R+S))
Carrier= 1 Ring =0
Sun
(R+S)/S
-S/P R/P
-(R+S) /S
1
0
-1
0
(R - P) / P
対以上每个行格乘以 “ –S / (R+S)” 值
S / (R+S)
0
- S / (R - P) / ( P (R + S))
対以上每个行格加 以 “- 1” 值
-R/(R+S)
-1
-R (S-P) / (P (R+S))
対以上每个行格乘以 “ – (R+S) / R ” 值
❖ 齿轮比 (Gear Ratio)的计算, 尤其在面临多档行星齿 轮系统的设计时.较平行轴(Parallel/Counter Shaft) 齿轮系要复杂的多
❖ 齿轮比(Gear Ratio)较受限制 ❖ 内齿轮及行星支架的设计及制造工艺较困难, 成本
也高 ❖ 多档行星齿轮系统构件的安装组合及动力(功率)流
