机器视觉介绍讲解学习
机器视觉入门介绍
机器视觉入门介绍在当今科技飞速发展的时代，机器视觉作为一项重要的技术，正逐渐走进我们的生活和工作的各个领域。
那么，什么是机器视觉呢？简单来说，机器视觉就是让机器能够像人一样“看”世界，并理解所看到的内容。
想象一下，一台机器能够自动检测产品的质量，识别图像中的物体，或者引导机器人进行精确的操作。
这背后的核心技术就是机器视觉。
它依靠摄像头等设备获取图像或视频信息，然后通过一系列的处理和分析，提取出有用的信息和特征。
机器视觉系统通常由几个关键部分组成。
首先是图像获取设备，这就像是机器的“眼睛”，常见的有工业相机、摄像头等。
这些设备负责捕捉清晰、准确的图像。
然后是图像传输和存储环节，确保图像能够快速、稳定地传递到处理单元，并被妥善保存，以备后续分析使用。
接下来就是图像处理和分析的部分了，这可以说是机器视觉的“大脑”。
在这个环节中，会运用到各种算法和技术，来对图像进行增强、滤波、分割等操作，以便提取出我们关心的目标物体或特征。
比如，在检测产品表面缺陷时，机器需要能够准确地识别出那些微小的瑕疵，这就需要强大的图像处理能力。
为了让机器能够理解图像中的内容，特征提取是至关重要的一步。
这就好比我们人类在看一幅画时，会关注一些关键的特征，比如形状、颜色、纹理等。
机器也需要从图像中提取出类似的特征，然后将这些特征与已知的模式或模型进行匹配和比较。
在机器视觉的应用中，工业领域是一个重要的方面。
在生产线上，机器视觉可以用于产品质量检测，快速、准确地发现不合格的产品，大大提高了生产效率和产品质量。
例如，在电子制造业中，它可以检测电路板上的元件是否安装正确，焊点是否良好；在汽车制造业中，能够检测车身的表面是否有划痕、零部件是否装配到位。
除了工业，机器视觉在农业、医疗、安防等领域也发挥着重要作用。
在农业中，它可以帮助识别农作物的病虫害，进行精准的灌溉和施肥；在医疗领域，辅助医生进行疾病诊断，如通过分析医学影像来发现病变部位；在安防领域，实现人脸识别、行为分析等功能，增强公共安全保障。
机器视觉基础知识培训课件
机器视觉的应用领域
01
02
03
04
工业自动化
检测产品质量、定位与装配、 包装与码垛等。
智能安防
人脸识别、车牌识别、行为分 析等。
医疗诊断
医学影像分析、病灶检测与识 别等。
其他领域
自动驾驶案例
总结词
机器视觉是自动驾驶技术的关键组成部分，为车辆提供实时路况感知和目标识别能力。
详细描述
自动驾驶汽车通过安装多个高分辨率摄像头和传感器，获取周围环境的三维信息。机器 视觉技术对这些信息进行处理和分析，识别出道路标志、车辆、行人以及其他障碍物， 为自动驾驶系统提供决策依据。这使得车辆能够在复杂的道路环境中实现自主导航和驾
相机
相机的作用
捕捉目标物体的图像。
相机类型
面阵相机、线阵相机、立体相机等。
相机选择要点
根据应用场景选择合适的相机类型和分辨率。
图像采集卡
图像采集卡的作用
将相机捕捉的图像转换为数字信号，便于计算机处理。
图像采集卡性能参数
分辨率、传输速率、接口类型等。
图像采集卡选择要点
根据计算机性能和图像处理要求选择合适的图像采Байду номын сангаас卡。
驶，提高道路安全性和通行效率。
人脸识别案例
总结词
人脸识别技术利用机器视觉实现身份验 证和安全监控，广泛应用于金融、安防 等领域。
VS
详细描述
人脸识别系统通过高分辨率摄像头捕捉人 的面部特征，利用机器视觉算法对图像进 行分析和处理，提取出面部的各种特征点 。这些特征点与数据库中的数据进行比对 ，以实现身份的快速验证。人脸识别技术 广泛应用于金融交易、门禁系统、公共安 全监控等领域，提高安全性和便利性。
机器视觉培训教程
机器视觉培训教程第一点：机器视觉基础理论机器视觉是人工智能的一个重要分支，它涉及到计算机科学、图像处理、模式识别、机器学习等多个领域。
在本部分，我们将介绍机器视觉的基础理论，包括图像处理、特征提取、目标检测、图像分类等核心概念。
1.1 图像处理：图像处理是机器视觉的基本环节，主要包括图像增强、图像滤波、图像边缘检测等操作。
这些操作可以帮助机器更好地理解图像中的信息，提取出有用的特征。
1.2 特征提取：特征提取是机器视觉中的关键步骤，它的目的是从图像中提取出具有区分性的特征信息。
常用的特征提取方法有关联矩阵、主成分分析（PCA）、线性判别分析（LDA）等。
1.3 目标检测：目标检测是机器视觉中的一个重要任务，它的目的是在图像中找到并识别出特定目标。
常用的目标检测方法有基于滑动窗口的方法、基于区域的方法、基于深度学习的方法等。
1.4 图像分类：图像分类是机器视觉中的应用之一，它的目的是将给定的图像划分到预定义的类别中。
常用的图像分类方法有支持向量机（SVM）、卷积神经网络（CNN）等。
第二点：机器视觉应用案例机器视觉在现实生活中的应用非常广泛，涵盖了工业检测、自动驾驶、安防监控、医疗诊断等多个领域。
在本部分，我们将介绍几个典型的机器视觉应用案例，以帮助大家更好地理解机器视觉的实际应用。
2.1 工业检测：机器视觉在工业检测领域的应用非常广泛，它可以用于检测产品的质量、尺寸、形状等参数，提高生产效率，降低人工成本。
2.2 自动驾驶：机器视觉在自动驾驶领域的应用主要包括环境感知、车辆定位、目标识别等。
通过识别道路标志、行人、车辆等障碍物，自动驾驶系统可以做出相应的决策，保证行驶的安全性。
2.3 安防监控：机器视觉在安防监控领域的应用主要包括人脸识别、行为识别、车辆识别等。
通过实时监控和分析监控画面，机器视觉系统可以有效地发现异常情况，提高安防效果。
2.4 医疗诊断：机器视觉在医疗诊断领域的应用主要包括病变识别、组织分割、影像分析等。
机器视觉入门介绍
机器视觉入门介绍在当今科技飞速发展的时代，机器视觉作为一项关键技术，正逐渐走进我们的生活和各个行业领域。
那么，什么是机器视觉呢？简单来说，机器视觉就是让机器具备像人一样的“眼睛”和“大脑”，能够对看到的图像或视频进行分析、理解和判断。
机器视觉系统通常由几个关键部分组成。
首先是图像采集设备，这就好比我们的眼睛，常见的有摄像机、工业相机等。
它们负责获取物体的图像信息。
然后是图像处理单元，类似于我们大脑中的视觉中枢，对采集到的图像进行预处理，比如去噪、增强对比度等，让图像更加清晰、易于分析。
接下来是特征提取和分析模块，这部分要从图像中找出有用的特征，比如形状、颜色、纹理等，并根据这些特征来判断物体的属性或状态。
最后是决策和输出环节，根据分析的结果做出相应的决策，比如控制机器的动作、给出分类结果等。
机器视觉的应用场景非常广泛。
在工业生产中，它可以用于产品质量检测。
想象一下，在一条生产线上，成千上万的零件快速流过，如果依靠人工一个个去检查，不仅效率低下，而且容易出现疏漏。
但有了机器视觉，就能够快速、准确地检测出零件的缺陷，比如尺寸是否合格、表面是否有划痕等，大大提高了生产效率和产品质量。
在农业领域，机器视觉也大显身手。
比如在水果采摘中，通过机器视觉可以判断水果的成熟度，只采摘成熟的水果，提高采摘的效率和质量。
在农产品分拣环节，能够根据水果的大小、形状、颜色等特征进行分类，提高农产品的附加值。
在交通领域，机器视觉可以用于车牌识别、交通流量监测等。
在高速公路的收费站，通过车牌识别系统，车辆可以快速通过，无需停车缴费。
在城市的交通路口，通过对车辆和行人的监测，可以优化交通信号灯的控制，提高交通的流畅性。
在医疗领域，机器视觉可以辅助医生进行诊断。
例如，在医学影像分析中，帮助医生更准确地发现病变部位。
在手术中，机器视觉系统可以为医生提供更精确的导航，提高手术的成功率。
当然，要实现机器视觉，还需要解决一些技术挑战。
首先是光照条件的影响。
机器视觉入门介绍
机器视觉入门介绍机器视觉，这个词听起来很高大上，对吧？其实它就是让电脑“看”得像人一样，处理图像和视频。
想象一下，机器能通过镜头识别物体、分析场景。
这不单单是科幻电影里的情节，而是现实生活中的一部分。
首先，我们得聊聊机器视觉的基础。
简单来说，机器视觉系统通常由相机、照明和图像处理软件组成。
相机捕捉图像，照明提供清晰的视觉效果，软件则负责分析和理解。
就像人眼看东西，机器也得“看”得清楚。
比如，在工厂里，机器能通过视觉系统检测产品是否合格，省时省力。
再深入一点。
机器视觉的关键在于图像处理技术。
这部分就像是机器的“大脑”。
它需要对图像进行处理、分割和识别。
不同的算法让机器能够识别颜色、形状、纹理等。
举个例子，自动驾驶汽车就是利用机器视觉来识别路标、行人和其他车辆。
简直是未来科技的缩影！接下来，我们可以看看机器视觉的应用。
它的身影无处不在。
在医疗领域，机器视觉帮助医生进行精确的手术，识别病灶。
食品行业里，机器能实时监控产品质量，确保消费者的安全。
再往大了说，机器视觉还可以在安防监控中识别可疑行为，提升安全性。
真是无孔不入。
当然，技术的发展也伴随着挑战。
像光照变化、复杂背景都会影响识别的准确性。
不同于人类的灵活性，机器视觉系统在这些情况下可能会出错。
研究人员正努力寻找解决方案，提升系统的鲁棒性，让机器在各种条件下都能“看得清”。
未来的发展方向，可能会结合深度学习等先进技术，提升视觉系统的智能水平。
总的来说，机器视觉不仅改变了我们的工作方式，还潜移默化地影响着生活中的方方面面。
它让我们看到了一种全新的可能性。
未来，随着技术的不断进步，机器视觉将会更加强大、更加普及。
想象一下，未来的生活中，机器视觉将成为我们生活的“眼睛”，帮助我们更好地探索这个世界。
机器视觉入门介绍ppt课件
• USB3.0
灵活性高。传输距离短，可靠性低，技术不成熟。
27
图像分析——核心算法
物体测量
二维码读取
瑕疵检测
空间标定
图像数学和逻辑运算
图像分割
28
图像分析——核心算法
模板和形状匹配 光学字符的识别与确认
色彩检测
41
应用案例——产品可追溯
• 使用机器视觉技术进行条码读取和标签验证，具体包括读码（包括读取一维码，二维 码），OCR（光学字符识别），检测有/无，定位，测量，标签验证，OCV（光学字符 验证）等等，
• 保证产品质量和全程可视化操作。管理者和生产人员可轻松地管理日常工作，对各类 时间能快速响应和决断，确保生产顺利进行，实现产品的全程可追溯性。
硬件——相机，控制器，光源及支架； 软件——控制系统，图形用户界面(GUI)和图像分析算法。
厂家
擅长
前身
康耐视
识别/检测/测量
一/二维码识别
迈思肯
识别/检测/测量
一/二维码识别
邦纳
识别/检测/测量
传感器
Leuze
识别/检测/测量
传感器
基恩士
识别/检测/测量
传感器
ABB
机械手引导
变频器
管脚定义不统一，电缆成本高。
• Camera Link
高速，高可靠性。不便于多相机连接和集中控制，电缆价格高。
• IEE1394
灵活性高，成本低。传输距离短，可靠性低。
• USB2.0
灵活性高，成本低。传输距离短，可靠性低，技术不成熟。
• GigEVision
快速学习机器视觉的基本概念
快速学习机器视觉的基本概念第一章：机器视觉的定义和发展历程机器视觉是指让机器具有模仿和理解人类视觉系统的能力，从图像和视频中提取信息并作出相应的判断和决策。
机器视觉的发展历程可以追溯到上世纪50年代，但直到近年来，随着计算机技术和人工智能的快速发展，机器视觉才取得了突破性进展。
第二章：机器视觉的基本原理1. 图像采集：机器视觉的第一步是通过各种传感器采集图像数据，常用的图像采集设备包括相机、摄像机和激光扫描仪等。
2. 图像预处理：图像预处理是为了更好地进行后续的分析和处理，包括去噪、增强对比度、图像滤波和图像拼接等技术。
3. 特征提取：特征提取是机器视觉中的一个重要环节，通过对图像进行边缘检测、角点检测和纹理分析等操作，提取出图像中的重要特征点。
4. 特征匹配：特征匹配是指将两幅图像中的特征点进行对应，寻找它们之间的相似性和关联性，常用的特征匹配算法包括SIFT 和SURF等。
5. 目标检测和识别：目标检测和识别是机器视觉中的核心任务之一，通过对图像中的目标进行定位和识别，常用的算法包括基于特征的方法和基于深度学习的方法。
6. 目标跟踪：目标跟踪是指在视频序列中实时追踪目标的位置和运动轨迹，常用的目标跟踪方法包括卡尔曼滤波和粒子滤波等。
第三章：机器视觉的应用领域1. 工业应用：机器视觉在工业领域中被广泛应用，如零件检测、质量控制、机器人导航和自动化生产等。
2. 医疗健康：机器视觉在医疗领域中有着重要的应用，如疾病诊断、医学影像分析和手术辅助等。
3. 交通安全：机器视觉在交通领域中起到了重要的作用，如交通监控、车牌识别和行人检测等。
4. 农业与农村发展：机器视觉可以提高农业生产效率和质量，如作物检测、果实分拣和农村环境监测等。
5. 智能安防：机器视觉在智能安防领域中扮演着重要的角色，如人脸识别、行为分析和入侵检测等。
第四章：机器视觉的发展趋势1. 深度学习：深度学习是机器视觉领域的重要技术，通过构建深层神经网络模型，可以实现更加准确和鲁棒的图像处理和分析。
机器视觉知识点归纳总结
机器视觉知识点归纳总结一、基本概念1. 图像与视频的基本概念图像是指由像素组成的二维数据，每个像素表示图像中的一个点的亮度和颜色。
而视频则是由一系列相继的图像组成的，每秒钟包含25~30帧图像。
在机器视觉中，图像和视频是最基本的数据类型，因此理解图像和视频的基本概念对于学习机器视觉至关重要。
2. 特征提取与描述特征是指图像或视频中的局部区域或结构，特征提取是指从原始图像中抽取出具有代表性和区分性的特征。
通常包括几何特征、颜色特征、纹理特征等。
特征描述是指用向量或矩阵等数据结构对提取出的特征进行表示和储存，以便进行后续的分析和处理。
3. 图像处理与分析图像处理是指采用数字图像处理技术对图像进行一系列的操作，如去噪、增强、分割、配准等。
图像分析则是指对图像进行解释和理解，包括目标检测、目标识别、目标跟踪等。
4. 神经网络与深度学习神经网络是一种模拟人脑神经元网络的数学模型，深度学习则是指基于多层神经网络的学习算法。
在机器视觉中，深度学习技术已经取得了很大的成功，如卷积神经网络（CNN）在图像识别、目标检测等领域的广泛应用。
5. 三维视觉三维视觉是指利用多个二维图像或视频重构出三维物体的形状和结构的技术。
它包括立体视觉、结构光、多视点等技术，常用于虚拟现实、医学影像学等领域。
二、常用算法1. 图像处理算法（1）滤波算法：用于去除图像中的噪声，如均值滤波、中值滤波、高斯滤波等。
（2）边缘检测算法：用于检测图像中的边缘结构，如Sobel算子、Canny算子等。
（3）图像分割算法：将图像分割成多个区域或对象，如基于阈值的分割、基于边缘的分割、基于区域的分割等。
（4）配准算法：用于将多幅图像进行配准，以便进行后续的处理和分析。
2. 特征提取与描述算法（1）HOG特征：Histogram of Oriented Gradients，是一种用于目标检测的特征描述方法。
（2）SIFT特征：Scale Invariant Feature Transform，是一种用于图像匹配和目标识别的特征描述方法。
机器视觉基础知识培训课件
FOV：100MM
500 象素
象素值 = 0.2 MM
实用精品PPT课件
43
七、机器视觉系统搭建
获得完美图象的6大要素
#1：高系统精度
• 视野（FOV） - 让视觉系统“关心”的部分尽可能“充满”视野。通俗来说，FOV越小越“好”。 - 相机分辨率相同视野越小系统精度越高 - 视野相同相机分辨率越高系统精度越高
实用精品PPT课件
51
七、机器视觉系统搭建
项目评估的基本步骤1：
检测项目 条款
检测项目条款 • 条款名称及详细说明
客户需求
系统精度 要求
系统速度 要求
系统工作 空间要求
系统精度要求
• 详细记录每项条款的精度 要求
系统速度要求
• 清楚了解整个系统的速度要求
• 对于设备制造商，还需要了解 整个设备的工作流程
三维深度信息
实用精品PPT课件
29
六、软硬件知识--光源篇 常用照明技术
#6：影子的利用——最不直接的测量
待测物高度信息
待测物长度信息
实用精品PPT课件
30
六、软硬件知识--光源篇 常用照明技术
#7：彩色的考虑
光
色
的
彩
三
三
原 色
原 色
光的三原色：红、绿、蓝；色彩三原色：青、紫、黄。 世界上所有颜色都是由三原色按不同比例组合而成 三原色的色光叠加为白光。如：日光 三原色的色彩叠加为黑色。
49
七、机器视觉系统搭建
小结
• #1：获得完美图象的6大要素及控制因素 高系统精度。控制因素：视野、相机分辨率。 清晰成象。控制因素：镜头、光源 避免畸变。控制因素：镜头 保持待测物体在成象中大小一致。控制因素：视野、拍照角度、待测物位置 反差最大化。控制因素：光源、镜头 恰当的照明与曝光。控制因素：光源、镜头
学习机器视觉的基础知识和技能
学习机器视觉的基础知识和技能第一章：机器视觉简介机器视觉是研究如何使计算机能够“看”的一门学科。
它利用计算机视觉、模式识别和图像处理等技术，将图像或视频信号转化为可理解的数据并进行分析。
机器视觉被广泛应用于自动驾驶、智能安防、医学影像分析等领域。
1.1 机器视觉的发展历程机器视觉的发展可以追溯到上世纪60年代，当时国际上的研究者开始尝试将图像转化为数字信号进行处理和分析。
随着计算机硬件和算法的不断进步，机器视觉的应用范围也不断扩大。
1.2 机器视觉的基本原理机器视觉的基本原理是通过图像采集设备获取图像，然后通过图像处理算法对图像进行分析和处理，最后得到所需的信息。
图像采集设备可以是相机、摄像机等，图像处理算法可以包括边缘检测、图像分割、特征提取等。
第二章：机器视觉的关键技术机器视觉的关键技术包括图像预处理、目标检测、目标跟踪和目标识别等。
2.1 图像预处理图像预处理是指对图像进行去噪、平滑、增强等操作，以便更好地进行分析和处理。
常用的图像预处理方法包括灰度化、降噪、直方图均衡化等。
2.2 目标检测目标检测是指在图像或视频中自动识别和定位感兴趣的目标物体。
常用的目标检测方法包括滑动窗口、卷积神经网络等。
2.3 目标跟踪目标跟踪是指在视频序列中追踪一个或多个运动目标的位置。
常用的目标跟踪方法包括卡尔曼滤波、相关滤波等。
2.4 目标识别目标识别是指识别图像中的对象属于哪一类别。
常用的目标识别方法包括支持向量机、深度学习等。
第三章：机器视觉的应用领域机器视觉的应用领域非常广泛，涉及到工业自动化、智能交通、智能安防、医学影像等多个领域。
3.1 工业自动化机器视觉在工业自动化中扮演着重要角色，可以用于产品质量检测、物体定位等。
例如，可以通过机器视觉系统检测产品表面缺陷、尺寸偏差等问题，提高生产效率和产品质量。
3.2 智能交通机器视觉在智能交通领域的应用非常广泛。
通过图像识别技术，可以实现交通监控、车辆自动驾驶等功能。
机器视觉入门介绍
机器视觉入门介绍机器视觉，这个听起来有点高大上的概念，其实就是让机器能“看”东西。
想象一下，咱们的眼睛是怎么工作的，机器视觉就像是给机器装上一双“眼睛”。
这门技术已经在我们生活中无处不在了，真是让人惊叹。
比如，自动驾驶汽车，它们依靠摄像头和传感器“看”路况，判断周围的环境。
可见，机器视觉不仅是未来科技的前沿，更是我们生活的助推器。
机器视觉的工作原理其实不复杂。
简单来说，它通过摄像头捕捉图像，然后把这些图像传输到计算机。
计算机再通过图像处理算法对这些图像进行分析。
说白了，就是把一堆数据变成可用的信息。
比如，在生产线上，机器视觉可以实时检测产品的缺陷，确保每一件产品都能达到标准。
要知道，眼见为实，机器的“眼”可比人眼更准确，效率也高得多。
再说说机器视觉的应用领域。
工业制造是个大头。
许多工厂利用机器视觉进行质量控制，确保每一个零件都完美无瑕。
想象一下，工人需要在一堆产品中逐个检查，有多麻烦？而机器视觉能够以每秒几十帧的速度扫描、检测，大大提高了生产效率。
除此之外，医疗领域也在借助这项技术。
比如，医学影像的分析，机器视觉可以帮助医生更快更准确地诊断疾病。
听起来是不是很酷？当然，机器视觉也面临一些挑战。
比如，图像处理的速度和准确性都是关键。
有时候，光线变化、物体遮挡等问题会影响识别效果。
解决这些问题需要不断优化算法。
对于技术开发者来说，这可真是一个“抓狂”的过程。
不过，只要不断努力，总能找到更好的解决方案。
毕竟，科技发展离不开探索与创新。
说到这里，不得不提到机器视觉与人工智能的结合。
这一组合简直是如虎添翼。
通过深度学习等技术，机器视觉不仅能够识别图像，还能理解图像背后的信息。
想象一下，机器能像人一样，理解图像中的情感和意图，这对未来的应用场景将是一个巨大的飞跃。
无论是安防监控还是智能家居，这种技术都能带来更为便捷的生活体验。
最后，我们来总结一下。
机器视觉是一个极具潜力的领域。
它让机器拥有了“眼睛”，在各行各业中大显身手。
机器视觉基础知识详解
机器视觉基础知识详解什么是机器视觉机器视觉是人工智能正在快速发展的一个分支。
简单说来，机器视觉就是用机器代替人眼来做测量和判断。
机器视觉系统是通过机器视觉产品（即图像摄取装置，分CMOS和CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，得到被摄目标的形态信息，根据像素分布和亮度、颜色等信息，转变成数字化信号;图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。
机器视觉系统的分类•智能相机•基于嵌入式•基于PC机器视觉系统的组成•图像获取：光源、镜头、相机、采集卡、机械平台•图像处理与分析：工控主机、图像处理分析软件、图形交互界面。
•判决执行：电传单元、机械单元机器视觉的工作原理机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。
机器视觉的应用案例一：机器人+视觉自动上下料定位的应用现场有两个振动盘，振动盘1作用是把玩偶振动到振动盘2中，振动盘2作用是把玩偶从反面振动为正面。
该应用采用了深圳视觉龙公司VD200视觉定位系统，该系统通过判断玩偶正反面，把玩偶处于正面的坐标值通过串口发送给机器人，机器人收到坐标后运动抓取产品，当振动盘中有很多玩偶处于反面时，VD200视觉定位系统需判断反面玩偶数量，当反面玩偶数量过多时，VD200视觉系统发送指令给振动盘2把反面玩偶振成正面。
该定位系统通过玩偶表面的小孔来判断玩偶是否处于正面，计算出玩偶中心点坐标，发送给机器人。
通过VD200视觉定位系统实现自动上料，大大减少人工成本，大幅提高生产效率。
案例二：视觉检测在电子元件的应用此产品为电子产品的按钮部件，产品来料为料带模式，料带上面为双排产品。
机器视觉技术知识讲解
机器视觉技术知识讲解在当今科技飞速发展的时代，机器视觉技术作为一项关键的创新技术，正逐渐改变着我们的生活和工作方式。
或许您曾在工厂生产线上看到过高速运转的检测设备，又或者在智能交通系统中见识过精准的车牌识别，这些都是机器视觉技术的实际应用。
那么，到底什么是机器视觉技术呢？让我们一起来揭开它神秘的面纱。
机器视觉技术，简单来说，就是让机器拥有像人一样的“眼睛”，能够对物体进行观察、识别和判断。
它主要依靠相机、镜头等硬件设备获取图像或视频信息，然后通过一系列的图像处理和分析算法，提取出有价值的特征和数据，从而实现各种任务，比如检测缺陷、测量尺寸、识别物体、定位目标等等。
要实现机器视觉技术，首先得有一套高质量的图像采集系统。
这就好比我们人类的眼睛，只有看得清晰、准确，才能做出正确的判断。
相机的分辨率、帧率、感光度等参数都会影响图像的质量。
而镜头的选择也至关重要，不同的焦距、光圈大小和景深，适用于不同的场景和任务。
获取到图像后，接下来就是图像处理和分析的环节了。
这是机器视觉技术的核心部分，就像是我们大脑对看到的东西进行思考和理解。
在这个过程中，会运用到各种各样的算法和技术。
比如，边缘检测算法可以帮助机器找到物体的轮廓；特征提取算法能够从图像中提取出关键的特征信息，如形状、颜色、纹理等；模式识别算法则用于对物体进行分类和识别。
机器视觉技术在工业生产领域有着广泛的应用。
在制造业中，它可以用于产品的质量检测。
传统的人工检测方式不仅效率低下，而且容易出现漏检和误检的情况。
而机器视觉技术能够以极高的速度和精度对产品进行检测，及时发现微小的缺陷，大大提高了产品的质量和生产效率。
例如，在电子制造业中，机器视觉技术可以检测印刷电路板上的线路是否连通、元件是否安装正确等；在汽车制造业中，可以检测车身表面的划痕、焊点的质量等。
此外，机器视觉技术还可以用于工业机器人的引导和定位，让机器人能够更加准确地抓取和操作物体。
除了工业领域，机器视觉技术在医疗、安防、交通等领域也发挥着重要作用。
机器视觉的概述PPT学习教案
图像处理软件
图像处理包括图像增强和图像分析两部分；图像增 强是指经过某种处理，使图像改变，实现对比度增 加、特征突出等目的；而图像分析是指经过某种运 算，来提取某种有用的信息，如有无、好坏、位置 等，以便用来进行判断和控制；
在机器视觉系统集成时，图像增强算法是在图像分 析前作为图像预处理进行的，而图像分析算法才是 机器视觉真正需要解决的问题，而且需要很多的实 践经验；
第16页/共28页
总结
机器视觉系统的各个组成部分环环紧扣，从镜头 到图像采集卡以及系统平台相互匹配才能获得理 想的图像质量和成功的机器视觉应用系统。机器 视觉系统极大减轻了人工检测的难度和强度，提 高了产品的检测质量和速度，已经代替了传统的 人工检测和测量，同时利于系统信息的集成，因 此近年来已经广泛应用到工业生产的工况监视、 成品检验和质量控制等多个领域；
第15页/共28页
其他部件
图像卡与图像处理模块都离不开一定的系统平台支 持，如PC机等，用户可以根据图像的处理速度选择 合适的系统平台；
系统控制功能的最终实现是要靠执行机构来完成， 它是最后一个关键环节，在设计时执行机构可选用 机电系统、液压系统、气动系统中的某一种，但需 要考虑的除了其加工制造和装配精度以外，其动态 特性，特别是快速性和稳定性要特别考虑；
第6页/共28页
检测目标物 检测目的 工作距离 目标大小 分辨率 检测速度 工位信号 材质 合格判据 剔除或控制信号
工作环境
目标物是什么，目标物的形状、大小等 具体检测哪些指标如位置、缺陷、尺寸等 镜头到物体的距离即物距 即确定系统的视场 测量尺寸精度要求有多高 每分钟测量的快慢及对图像处理速度的要求 有工位触发信号还是需要自动连续拍摄图像 物体是什么材料的，表面光学性质怎样？ 有无合格/不合格的定义 是否需要自动剔除次品或控制机器动作？怎 样剔除？在什么位置进行？需要什么信号？ 工作环境的温度、湿度、粉尘、杂散光等
机器视觉培训教程第二讲1
1
2
2
3
3
4
4
5
5
6
第二讲：机器视觉中的图像采集技术硬件基础知识
四、相机的基本概念：
异步触发（Reset&Restart）：通常情况下相机是不间断地拍照的－－ 无的放矢。当CCD相机处于异步触发方式时，相机并不是以固定时钟连 续扫描和输出连续信号。而是在收到一个触发信号后，再开始扫描输出 新的一帧信号。
CCD的基本工作原理是，当然光子撞击到硅原子上时，会产生 自由电子。再将这些自由电子收集在一起形成信号。
感光单元 (CCD Pixcel)
工作原理
第二讲：机器视觉中的图像采集技术硬件基础知识
六、相机基本成像原理：
CCD的电荷存储器，能够存储一定量的电子。将电子释放出来 之后所形成的电流，便可以量化地代表感光面上某点的明暗信息。
显微镜头 物体成像与物体物理大小相对比率。如1：1、1：2镜头。
远心镜头 无畸变镜头
第二讲：机器视觉中的图像采集技术硬件基础知识
三、镜头的成像原理及各参数间关系：
光圈
（相当于水龙头开 关，开得越大，所
需时间越短）
光线 （相当于水）
工作距离
（距离越远，所需 时间越长）
光线强度
（相当于水压，水 压越大，所需时间
四、相机的基本概念：
CCD传感器的灵敏度: 上面是一个典型的CCD图像传感器对于不同光谱的响应
曲线。
第二讲：机器视觉中的图像采集技术硬件基础知识
四、相机的基本概念：
• 信号格式 模拟图象信号的格式包括：复合视频信号，Y/C分离信号，RGB分量信 号。绝大多数周边设备都能够兼容这些信号格式。通常情况下对于彩色 视频信号，Y/C分离传输的方式优于复合视频传输的方式，RGB分量传 输的方式又优于Y/C分离传输方式。
机器视觉知识点总结
机器视觉知识点总结一、机器视觉概述机器视觉是一门研究如何使计算机“看”的技术，它利用计算机技术模拟人类的视觉功能，通过图像传感器采集目标信息，利用计算机进行分析与处理，进而实现对目标检测、识别、跟踪和理解等功能。
机器视觉技术被广泛应用于工业自动化、智能监控、智能交通、医学影像、军事侦察、机器人和虚拟现实等领域。
二、机器视觉基础知识1. 图像采集：图像采集是机器视觉的起点，图像可以通过摄像头、扫描仪、雷达和卫星等设备获得。
在进行图像采集前，需要考虑光照、角度、距离和分辨率等因素。
2. 图像处理：图像处理是指对采集到的图像进行预处理，包括颜色空间转换、滤波、锐化、边缘检测、图像分割等技术，目的是减少图像噪声、增强目标轮廓和提取目标特征。
3. 特征提取：特征提取是指从处理后的图像中抽取目标的关键特征，常用的特征包括纹理、形状、颜色、边缘等。
特征提取的目的是对目标进行描述和区分。
4. 目标检测：目标检测是利用特征提取技术，对图像中的目标进行定位和识别，常用的目标检测方法包括模板匹配、边缘检测、统计学方法、神经网络等。
5. 目标跟踪：目标跟踪是指在连续图像序列中，对目标的位置和运动轨迹进行跟踪，常用的目标跟踪方法包括卡尔曼滤波、粒子滤波、神经网络等。
6. 目标识别：目标识别是对检测到的目标进行进一步的识别和分类，实现对目标的自动识别和判别，常用的目标识别技术包括支持向量机、决策树、深度学习等。
三、机器视觉技术应用1. 工业自动化：机器视觉在工业领域的应用非常广泛，可以用于产品外观检测、质量控制、零件定位和装配、自动化检测等。
2. 智能监控：机器视觉技术可以用于监控系统，包括人脸识别、车牌识别、行人检测、烟火检测等，实现智能化监控和安全防范。
3. 智能交通：机器视觉可以应用于智能交通系统，包括车辆识别、交通流量检测、路况监测、智能停车等，提高交通管理效率和安全性。
4. 医学影像：机器视觉在医学影像诊断中的应用逐渐增多，包括医学图像分析、肿瘤检测、器官定位、医学影像处理等。

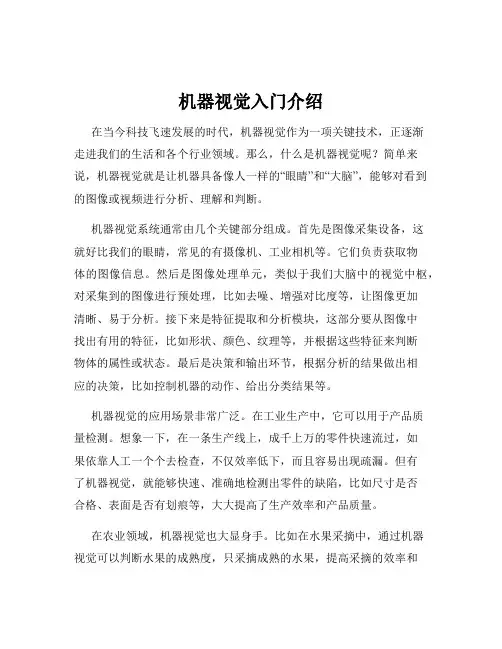

机器视觉入门介绍
机器视觉入门介绍在当今科技飞速发展的时代，机器视觉作为一项关键技术，正逐渐渗透到我们生活和工作的各个领域。
或许您曾听说过它，但对其具体内容却一知半解。
那么，就让我们一起走进机器视觉的世界，来一场入门之旅吧。
机器视觉，简单来说，就是让机器具备像人一样的“眼睛”和“大脑”，能够对周围的环境和物体进行观察、识别和理解。
它依靠一系列的硬件设备和软件算法，实现对图像或视频的采集、处理和分析。
要理解机器视觉，首先得了解它的工作原理。
这就好比我们的眼睛和大脑的协同工作。
机器视觉系统中的“眼睛”通常是由摄像头、图像传感器等硬件组成，负责捕捉外界的图像信息。
而“大脑”则是由计算机和各种图像处理算法构成，对采集到的图像进行处理和分析。
图像采集是机器视觉的第一步。
就像我们用手机拍照一样，机器通过摄像头获取到物体的图像。
但这只是开始，接下来的图像处理才是关键。
在这一环节，图像会经过一系列的操作，比如去噪、增强、分割等。
去噪就是去除图像中的干扰和噪声，让图像更清晰；增强则是突出图像中的某些特征，让重要的信息更加明显；分割则是将图像中的不同物体或区域区分开来。
完成图像处理后，机器就要对图像中的内容进行识别和分析了。
这就需要用到各种算法和模型。
比如，在识别物体的形状时，会用到形状匹配算法；在判断物体的颜色时，会用到颜色分析算法。
通过这些算法和模型，机器能够提取出图像中的关键信息，并与预先设定的标准进行对比和判断。
机器视觉的应用领域非常广泛。
在工业生产中，它可以用于产品质量检测。
想象一下，一条生产线上快速流动着各种零件，如果靠人工一个一个地检查，不仅效率低下，而且容易出错。
但有了机器视觉，就能快速而准确地检测出零件是否有缺陷，大大提高了生产效率和产品质量。
在农业领域，机器视觉可以帮助检测农作物的生长状况，判断是否有病虫害。
在交通领域，它可以用于车牌识别、交通流量监测等。
在医疗领域，机器视觉能够辅助医生进行疾病诊断，比如通过分析医学影像来发现病变部位。

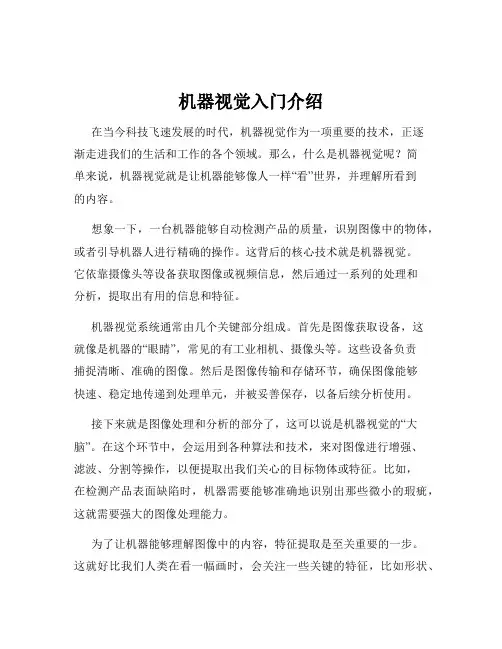

机器视觉入门介绍
机器视觉入门介绍在当今科技飞速发展的时代，机器视觉作为一项关键技术，正逐渐渗透到我们生活和工作的各个领域。
那么，什么是机器视觉呢？简单来说，机器视觉就是让机器具备像人一样的“视觉”能力，能够获取、处理和理解图像或视频信息。
要理解机器视觉，我们先得从它的基本组成部分说起。
就像人的眼睛需要眼球、视神经和大脑来协同工作一样，机器视觉系统也有几个重要的组成部分。
首先是图像采集设备，这就好比是机器的“眼睛”，常见的有摄像头、扫描仪等。
它们负责捕捉外界的图像或视频信息。
然后是图像传输环节，把采集到的图像数据快速、准确地传输到处理单元。
接下来就是图像处理单元了，这可以说是机器视觉的“大脑”，负责对图像进行分析、处理和识别。
那机器视觉能做些什么呢？它的应用场景那可真是广泛。
在工业生产中，机器视觉可以用于产品质量检测。
比如说，在汽车制造厂里，它能够检测汽车零部件是否有缺陷，比如划痕、凹陷或者尺寸不符合标准等，这比人工检测更加准确和高效。
在农业领域，机器视觉可以帮助识别农作物的病虫害，还能对水果进行分拣，按照大小、颜色和品质等进行分类。
在物流行业，机器视觉能够实现包裹的自动分拣，大大提高了工作效率。
机器视觉的工作原理其实也不难理解。
当图像被采集设备获取后，会被转换成数字信号。
然后，通过一系列的算法和模型，对这些数字信号进行处理和分析。
比如说，边缘检测算法可以找出图像中物体的边缘；特征提取算法能够提取出物体的关键特征，比如形状、颜色、纹理等。
基于这些处理和分析的结果，机器视觉系统就能够做出判断和决策。
对于想要入门机器视觉的朋友来说，了解一些基本的技术和概念是很有必要的。
首先是图像分辨率，这决定了图像的清晰度和细节程度。
分辨率越高，图像越清晰，但同时处理的数据量也越大。
然后是光照条件，合适的光照对于获取高质量的图像至关重要。
太亮或太暗的环境都可能影响图像的质量，从而影响机器视觉系统的性能。
还有图像的颜色空间，常见的有 RGB（红、绿、蓝）和 HSV（色相、饱和度、明度）等，不同的颜色空间在不同的应用场景中有各自的优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
25帧/秒，625线/场 30帧/秒，525线/场
720X576 720X480
1.1 工业相机-接口
1.2 工业相机-CCD/CMOS
CCD
感光元件
光电二极管
CMOS
放大器
行选择开关
行解码器
串行读出寄存器
电荷转换及放大
模/数转换
输出
CCD：感光元件将光 强转为电荷，形成电荷包 ，在后驱脉冲作用下转移 、放大输出图像信号。
1.5 工业相机-像素时钟/最大行频/最大帧率
➢ 像素时钟：CCD中像素输出的节拍； ➢ 最大行频：线阵相机每秒钟能够输出的最大行数； ➢ 最大帧率：面阵相机每秒钟能够采集并输出的最大帧数；
像素时钟越高最大行频或者帧率越高，但是噪声也会加大， 影响低照度环境下的性能
2 如何选择合适的工业相机
黑白？彩色？ 面阵？线阵？ CCD？ CMOS？
3.1 镜头相关参数
焦距 物距（工作距离） 视野（视场范围）
视场角 相对孔径 光圈数
3.2 镜头焦距
被测物
像
f
f’
焦距：镜头光学后主点到焦点的距离。 由上图可以看出焦距越长成像也就越大。 常用的工业镜头：5mm，8mm，12mm，25mm，35mm，
50mm，75mm等等。
3.3 光圈
659×494
782×582
1034×779
1392×1040 1628×1236
很显然，单个像素面积越小，单位面积内的像素数量就 越多，摄像机的分辨率就越高，但是，随着像素面积的 缩小，每个像素能够储存的电荷数量也随之减少，造成 相机动态范围和感光度降低。 因此，在分辨率允许的情况下，选择像素尺寸大的相机 会有较大的动态范围和较高的感光度，但是随之而来产 生的噪声也会加大。
1.4 工业相机-分辨率和尺寸
水平分辨率
传感器尺寸
传感器
1 尺寸通常以有效面积或 对角线尺寸（英寸）表 示
垂直分辨率
1 相机分辨率=水平分辨 率X垂直分辨率
1.4 工业相机-分辨率和尺寸
对角线
有效 面积
分辨率
1〞
2/3〞
1/1.8〞
1/2〞Βιβλιοθήκη 1/2.7〞1/3〞 1/4〞
12.8×9.6 8.8×6.6 7.18×5.32 6.4×4.8 5.27×3.96 4.8×3.6 3.6×2.7
机器视觉技术 Machine Vision
主讲人： 电 话： 邮 箱：
1
引言 机器视觉介绍
机器视觉
处理速度快 检测精度高 非接触测量
自动化设备 汽车工业 消费品 电子产品 食品饮料/包装 医药行业
……
2
1 工业相机-概述
工业相机 用于获取图像
传感器选择
CCD CMOS
传感器结构
面阵相机 线阵相机
接口的选 择
分辨率的 选择
帧率的选 择
选择品牌
一般来讲，分辨率越高帧率 越小
相机水平分辨率=拍摄视野水平尺寸/检测精度 相机垂直分辨率=拍摄视野垂直尺寸/检测精度
3 镜头基础知识及选型
镜头的作用：集聚光线，使成像单元能获取清晰的影像结构，产 生锐利的图像。 调节机构主要是光圈调节环和调焦环，接口主要由常见的C口、 CS口。
输出信号
数字相机 模拟相机
图像
黑白相机 彩色相机
3
1.1 工业相机-接口/输出方式
➢USB(USB2.0/USB3.0) ➢IEEE 1394（Firewire） ➢GigE ➢CameraLink
➢模拟信号（BNC、S端子）：需要图像采集卡 (PAL、NTSC等)。
1.1 工业相机-接口
特点
USB IEEE 1394
3.4 景深
被测物
像
f
f’
当镜头聚集于被测物表面时，同一表面上的都能在 CCD上清晰成像，这一表面前后一定范围内的景物也能 清晰的成像，这个纵深范围就被称为景深。 拍摄距离越远，景深越大，焦距越长，景深越小，光圈 越大，景深越小。
3.5 视场角
warctan(d ) 2f
当f一定时，市场角越大成像 也就越大，当d一定时，焦距越 长，视场角就越少。
CMOS：将光敏感阵列、图像 信号放大器、信号读取电路、 模数转换电路、控制器集成在 一块芯片上，还具有局部像素 随机访问的优点。
1.2 工业相机-CCD/CMOS
CCD和CMOS优缺点
CCD
抑噪能力强、灵敏度高、 图像还原度高，低电压 、低功耗
相对于CMOS耗电量大、 工艺复杂、成本高
CMOS
高度集成、传输速度快、 动态AOI、适用高分辨率 、高速场合
3.6 工作波长
光学镜头都是针对一定波长范围内的光波工作，自物面发出的光 波，在此波长范围内的，能够通过镜头在像面上成一清晰像，而且 能量衰减较小；而在此范围外的光波，则难以校正像差，成像质量 差，分辨率低，而且能量衰减很大，甚至被光学介质材料所吸收， 完全不能通过镜头。
3.6 分辨率
• 定义：镜头在单位毫米内能够分辨开的黑白相同的条纹对数。
光圈：镜头中可以改变中间孔大小的机械装置。 图像的成像照度与光圈的直径D的平方成正比，于镜 头的焦距成反比，D/f被称为镜头的相对通光孔径，他的 倒数f/D就被成为光圈数，也叫F数，如果镜头的相对孔径 是1:2，那么他的光圈就是F2.0； 相对孔径越小，则光圈数越大，在单位时间内的通光 量也越大。
抗干扰能力差，成像还 原度差于CCD
1.3 工业相机-传感器结构特性
传感器的结构特性
面阵相机
感光单元按二维阵列排列 每次拍摄对一个面进行曝
光成像
线阵相机
感光单元排列是一维的每 次曝光仅是一条线成像， 随着物体和摄像机的相对 运动，相机连续曝光形 成一幅二维图像，适用于 目标物体幅面较大或缺陷
尺寸微小的场合
GigE
CameraLink
易用，价 格低
标准协议，易 用，价格低， CPU占用最低
标准协议，易用 ，价格低，传输 距离远
带宽高，抗干扰能 力强，需采集卡
速率/距离
38MB/S ，5M
32-64MB/S 10M
100MB/S 100M
680MB/S，10M
相机个数 127
63
无限制
1
PAL NTSC
• 分辨率为1/2d，单位为lp/mm (线对/毫米)
1D.2/ 2f' 1.22F
N11.221F
理想镜头的分辨率完全由相对孔径所 决定，相对孔径越大，F越小，分辨 率就越高。
3.7 镜头产生的畸变
镜头一般用于聚集光线，让足够多的光线能够收敛聚焦到投影 点上，这就必须使用大面积且弯曲的透镜，透镜可以聚集足够多的 光线到某一点上，使图像的生成更加迅速，但是其代价就是引入畸 变。
