常用轴承代号
轴承国内代号表示方法
轴承国内代号表示方法及内容◆一、轴承代号：用七位数字和前后字母组成。
◆二、轴承内径：1、轴承内径在10～495mm的，用右起第一、二位数字表示。
00•内径为10mm(例：100)；01内径为12mm(例：1000801）；02内径为15mm（例：1202）；03内径为17mm（例：7203E）；04以上的乘以5(例:204 内径为4×5=20mm；D3182132 内径为32×5=160mm)。
2、轴承内径在10mm以下的，右起第三位数字是0，用右起第一位数字直接表示（例：18 内径为8mm；1000095 内径为5mm）。
3、以上两种方法表示不了的，如内径大于495mm的，用分数的分母直接表示（例：9249/43 内径为43mm；81/500 内径为500mm）。
4、非标准轴承右起第三位数字是9，右起第七位数字是0，用右起第一、二位数字乘以5的近似值表示（例：7909 内径为9×5=45的近似值即为47mm）。
◆三、轴承直径系列：用右起第三位数字表示，右起第三位数字是0的，用右起第二位数字表示。
1、8、9:超轻系列；2、1、7:特轻系列；3、2、5:轻系列；4、3、6:中系列；5、4:重系列；6、9:内径非标准；◆四、轴承类别：用右起第四位数字表示。
1、0:深沟球轴承；2、1:调心球轴承；3、2: 圆柱滚子轴承；4、3: 调心滚子轴承；5、4: 滚针轴承；6、5: 螺旋滚子轴承；7、6: 角接触球轴承；8、7: 圆锥滚子轴承；9、8: 推力球轴承；10、9: 推力滚子轴承；◆五、轴承结构：用右起第五、六两位数字表示，常用的如下：1、“0”类轴承；02：一面带毡封圈（例：20703）05：外圈带止动槽（例：50305 ）06：单面带防尘盖（例：60305 ）08：双面带防尘盖（例：80305 ）09：带顶丝外球面（例：90508）15：单面带防尘盖及外围有止动槽（例：150212）16：单面带密封圈（例：160205）18：双面带密封圈（例：180205）25：外圈带止动槽，双面带防尘盖（例：250206 ）35：外圈带止动槽，单面带密封圈（例：350505）36：外圈一面为宽面，一面带密封圈（例：360111）37：有装球缺口（例：370213）39：带偏心套外球面（例：390510）40：外圈无挡边（例：400026）52：一面带密封圈的宽内圈（例：520208）53：双面带密封圈（例：180205）2、“1”类轴承；01：带紧定套（例：11208）11：内径1:12锥度（例：111209）3、“2”类轴承；01：外圈有单挡边（例：12316）03：内圈无挡边（例：32206）04：内圈单挡边（例：42206）05：内圈无挡边并带斜挡圈（例：52140）09：内圈单挡边带平挡圈（例：92210）10：外圈无挡边但带双锁圈（例：102206）13：无挡边（例：3132752）18：圆锥孔双列（例：D3182128）19：外圈有止动槽、内圈有单挡边并带平挡圈（例：192307）28：双列（例：3282140）29：无内圈（例：292305）40：宽外圈并有单挡边（例：402310）50：无外圈（例：502309）67：双外圈四列（例：672734）4、“3”类轴承；01：带紧定套（例：13508 ）05：滚子对称形（例：3053130）11：内径1:12锥度（例：113509）15：滚子对称形、内径1:12锥度（例：153520）20：外圈有止动槽（例：203516）5、“4”类轴承；05：外圈带平挡圈，无挡边，无保持架（例：54708）06：无套圈（例：64903）07：外圈有油孔并带双挡边，内圈无挡边，无保持架（例：4074918）08：无内圈，无保持架（例：4084108）09：冲压外圈，无内圈，无保持架（穿孔）（例：941/30）40：宽内圈（例：404712）52：外圈带双锁圈，内圈无挡边（例：4524910）53：外圈带双锁圈，双列（例：6534909）62：外圈带双锁圈，无内圈（例：4624908）63：外圈带双锁圈，无内圈，双列（例：6634905）64：外圈带双挡边，无内圈（例：4644104K）69：冲压外圈，无内圈，无保持架（封口）（例：6941/12）70：万向节轴承，无内圈（例：704702）79：冲压外圈，无内圈（穿孔）（例：7942/20）80：万向节轴承，无内圈，外圈形状特殊（例：804704）92：无外圈（例：9248/30）93：无套圈双列（例：9348/55K）99：外圈带平挡圈，无内圈（例：994713）6、“5”类轴承；03：无内圈（例：35914）04：外圈有切口无内圈（例：45904）05：宽内圈并有双挡边（例：55720）06：无套圈（例：65910）7、“6”类轴承；02：套圈端面凸出（例：262913）03：接触角15度（例：36204）04：接触角25度（例：46204）05：接触角26度、双列有装球缺口（例：3056305）06：接触角40度（例：66320）08：双内圈双列（例：4086138）11：双半外圈（例：116132）14：锁口在内圈上（例：146230）17：双半内圈（例：176222）23、24：外圈宽端面相对的成对双联（例：C236108、C246108）33、34：外圈窄端面相对的成对双联（例：C336208、C346208）42：无保持架单列（例：7426819）43、44：外圈宽窄端面相对的成对双联（例：C436208、C446208）46：外圈宽窄端面相对的成对双联（例：C466310）77：滚轮式外圈、双内圈、无保持架（例：776801）98：带外罩的单列向心推力（例：986711）8、“7”类轴承；02：大锥角（例：27311）05：双列圆锥（内圈小端面不接触）（例：57707）06：外圈有止动挡边（例：67728）09：双列圆锥（例：97510）69：外圈有止动挡边并带隔圈的双列（例：C697516）87：无外圈（例：877302）89：外圈有止动挡边，一列有内圈并带心轴双列（例：897703T）97：无内圈（例：977909）9、“8”类轴承；01：带球面座圈（例：18209）03：双列双向推力（例：38210）09：活圈带外罩无保持架（例：98906）16：单向推力向心（例：9168404）19：紧圈带外罩无保持架（例：198905）26：双向推力（例：D2268116）58：带外罩（例：588911）68：带内外罩（例：688911）10、“9”类轴承；03：滚动体非对称（例：9039330）06：滚动体对称（例：9069330）12：活圈带外罩，无保持架（例：129908）22：紧圈带外罩，无保持架（例：229908）32：紧圈带外罩，活圈无挡边，无保持架（例：329210）88：无套圈滚针（例：889108）。
轴承型号分类
22310EAKE422310:是轴承的基本代号。
轴承的基本代号都是由五个数字组成。
EAKE4:是轴承的后置代号。
用来表示轴承的一些其他附件、结构、游隙、精度等级的代号。
基本代号：从右往左数10：表示轴承的内径尺寸是10*5=50mm3：表示轴承的直径尺寸是“3”系列2：表示轴承的宽度尺寸是“2”系列2：表示轴承的结构形式是调心滚子轴承轴承的内径尺寸表示方法：（1）轴承的基本代号正好5个数字：从右往左最先两数乘以5其中最先两个数是：03的内径尺寸等于17mm02的内径尺寸等于15mm01的内径尺寸等于12mm00的内径尺寸等于10mm基本代号4个数字，视为5个数字的变形。
例：6204实际是6（0）204，其中（0）是宽度代号，标准宽度，代号省略不写例：2304实际是（0）2304，其中（0）是类型代号，调心球轴承。
省略不写（2）三个数的：轴承的内径尺寸等于从右往左最先一个数例：608ZZ1MC3ER基本代号：608次轴承的内径尺寸就是8mm（3）轴承型号内有斜杠（/）的。
斜杠右侧的数字就是内径尺寸。
轴承外径系列表示方法：“0”表示轻型外径系列轴承“2”表示中型外径系列轴承“3”表示重型外径系列轴承“4”表示超重型外径系列轴承“8”表示特轻型外径系列轴承“9”表示超轻型外径系列轴承轴承宽度系列轴承表示方法：宽度系列依次有“0”“1”“2”“3”“4”“5”“6”“7”“8”“9”系列。
一般“0”宽度标号是省略的。
例：631414：表示轴承的内径尺寸是14*5=70mm3：表示轴承的外径尺寸是“3”外径系列（重型）6：表示轴承的结构形式是深沟球轴承次轴承是“0”宽度系列，应该在6和3之间，但是省略了。
如果是其他宽度系列就不能省略了。
例：62314宽度是“2”就不能省略了。
轴承的结构形式表示方法：一般是：从左往右第一个数字。
“6”表示深沟球轴承（国内称其为零累轴承）“0”（一般省略）表示调心球轴承（国内称其为“1”类轴承）“N”表示短圆柱滚子轴承（国内称其为“2”类轴承）“2”表示调心滚子轴承（国内称其为“3”类轴承）“NA、HK、RNA、CF、NART、NURT、AXK、NTB、NATA、NATB”表示滚针轴承（国内称其为“4”类轴承）“7”表示角接触球轴承（国内称其为“6”类轴承）“3”表示圆锥滚子轴承（国内称其为“7”类轴承）“51”表示向心推力球轴承（国内称其为“8”类轴承）“29”表示推力（调心）滚子轴承（国内称其为“9”类轴承。

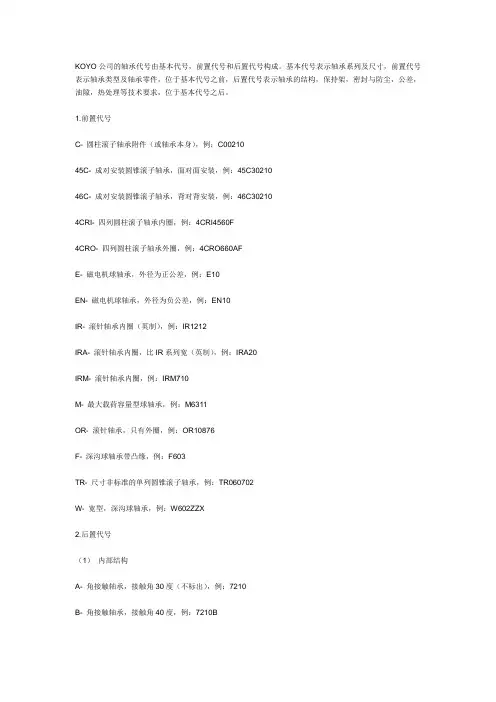

KOYO公司的轴承代号由基本代号
KOYO公司的轴承代号由基本代号，前置代号和后置代号构成。
基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。
1.前置代号C- 圆柱滚子轴承附件（或轴承本身），例：C0021045C- 成对安装圆锥滚子轴承，面对面安装，例：45C3021046C- 成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI- 四列圆柱滚子轴承内圈，例：4CRI4560F4CRO- 四列圆柱滚子轴承外圈，例：4CRO660AFE- 磁电机球轴承，外径为正公差，例：E10EN- 磁电机球轴承，外径为负公差，例：EN10IR- 滚针轴承内圈（英制），例：IR1212IRA- 滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM- 滚针轴承内圈，例：IRM710M- 最大载荷容量型球轴承，例：M6311OR- 滚针轴承，只有外圈，例：OR10876F- 深沟球轴承带凸缘，例：F603TR- 尺寸非标准的单列圆锥滚子轴承，例：TR060702W- 宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A- 角接触轴承，接触角30度（不标出），例：7210B- 角接触轴承，接触角40度，例：7210BC- 角接触轴承，接触角15度，例：7210CC- 圆锥滚子轴承，接触角20度，例：30303CD- 圆锥滚子轴承，接触角28度30分，例：30305DG- 压缩轴向油隙的调心和圆锥滚子轴承J- 圆锥滚子轴承，符合ISO分组，例：30206JN- 圆锥滚子轴承，特殊噪声要求，例：30208NR- 加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR- 球轴承带O型密封圈，例：6201+ORRK- 单面，双唇接触式合成橡胶密封，例：6210RK2RK- 双面，双唇接触式合成橡胶密封，例：6210.2RKRS- 单面，接触式合成橡胶密封，例：6210RS2RS- 双面，接触式合成橡胶密封，例：6210-2RSRSA- 单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA- 双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB- 单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB- 双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC- 硅橡胶制RS型密封，例：6210RSCRSD- 聚丙烯橡胶制RS型密封，例：6210RSDRSE- 单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE- 双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF- RS型氟化橡胶密封，例：6210RSFRU- 单面，非接触式合成橡胶密封，例：6205RU2RU- 双面，非接触式合成橡胶密封，例：6205-2RUTR- 单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR- 双面，三唇金属罩合成橡胶密封，例：4508B-2TRU- 一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU- 二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ- 单面钢制防尘盖，例：6205.ZZZ- 双面钢制防尘盖，例：6205ZZZL- 单面，L型内径的钢制防尘盖，例：6207ZLZX- 单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL- 由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL- 钢制防尘盖，双面，L型内径，例：6203ZZLZZX- 钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL- 钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a- 大于标准倒角的非标准倒角，例：6205aB- 圆锥滚子轴承，外圈带凸缘，例：30210BBI- 双半内圈球轴承，例：6215BIBO- 双半外圈球轴承，例：6215BOD- 圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK- 带锥孔轴承，锥度为1：12，例：1210KK30- 带锥孔轴承，锥度为1：30，例：23026K30N- 外圈带止动槽轴承，例：6206NC- 带锁孔的圆锥滚子轴承NR- 外圈带止动环轴承，例：6210NRY- 小于标准倒角尺寸的非标准倒角，例：30206YS- 圆锥滚子轴承，非标准倒角（斜倒角）SG- 内径带螺旋槽的圆锥滚子轴承T- 锥孔或锥形外径（英制）圆锥滚子轴承TD- 双列、锥孔或锥形外径（英制）圆锥滚子轴承W- 双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW- 外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi- 圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。

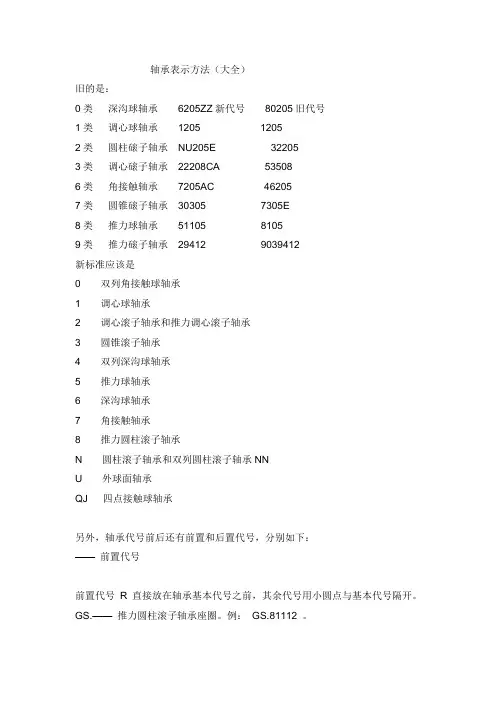

轴承表示方式大全
轴承表示方法（大全）旧的是：0类深沟球轴承6205ZZ新代号80205旧代号1类调心球轴承1205 12052类圆柱磙子轴承NU205E 322053类调心磙子轴承22208CA 535086类角接触轴承7205AC 462057类圆锥磙子轴承30305 7305E8类推力球轴承51105 81059类推力磙子轴承29412 9039412新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.——推力圆柱滚子轴承座圈。
例：GS.81112 。
K.——滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。
例：RNU207——不带内圈的NU207 轴承。
WS——推力圆柱滚子轴承轴圈。
例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A 、B 、C 、D 、E——内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角,E-25 °触角，B—40 °接触角。
例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E——加强型设计，轴承负载能力提高。
CA 可任意（同向串对，面对面或者背靠背）CB 配对安装的单列角接触球轴承CC 背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）G 可任意（同向串连，背靠背，面对面）配对安装的单列角接触轴承。
史上的轴承编号大全
史上的轴承编号大全 It was last revised on January 2, 2021史上最全的轴承编号大全轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0类）“4”表示双列深沟球轴承（0类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。
（3类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）“NU”内圈无挡边。
“NJ”内圈单挡边。
“NF”外圈单挡边。
“N”外圈无挡边。
“NN”双列圆柱滚子，外圈无挡边。
“NNU”双列圆柱滚子，内圈无挡边。
滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）“NA”旋削外圈滚针轴承“NK”冲压外壳滚针轴承“K”滚针和保持架组件，无内外圈。
“7”表示角接触球轴承（6类）“3”表示圆锥滚子轴承（公制）（7类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）“81”表示推力短圆柱滚子轴承（9类）“29”表示推力调心滚子轴承（9类）轴承国家标准GB-T 305-1998 滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T 308-2002 滚动轴承钢球GB-T 309-2000 滚动轴承滚针GB-T 4661-2002 滚动轴承圆柱滚子GB-T 4662-2003 滚动轴承额定静载荷GB-T 6391-2003滚动轴承额定动载荷和额定寿命JB-T 3034-1993 滚动轴承油封防锈包装JB-T 3573-2004 滚动轴承径向游隙的测量方法JB-T 6639-2004 滚动轴承零件骨架式丁腈橡胶密封圈技术条件JB-T 6641-2007 滚动轴承残磁及其评定方法JB-T 6642-2004 滚动轴承零件圆度和波纹度误差测量及评定方法JB-T 7048-2002 滚动轴承零件工程塑料保持架JB-T 7050-2005 滚动轴承清洁度评定方法JB-T 7051-2006 滚动轴承零件表面粗糙度测量和评定方法JB-T 7361-2007 滚动轴承零件硬度试验方法JB-T 7752-2005 滚动轴承密封深沟球轴承技术条件JB-T 8196-1996 滚动轴承滚动体残磁及其评定方法JB-T 8571-1997 滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程JB-T 8921-1999 滚动轴承及其零件检验规则JB-T 10336-2002 滚动轴承及其零件补充技术条件JB-T 50013-2000 滚动轴承寿命及可靠性试验规程JB-T 50093-1997 滚动轴承寿命及可靠性试验评定方法前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
轴承的代号大全
轴承的代号大全★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号-尺寸系列代号-内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。
★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×5 0.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承带法兰开式轴承带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP 外圈单挡边，平当圈NNU内圈无档边双列圆柱滚子轴承NU 内圈无挡边NJ内圈单挡边NA 外圈带双锁圈的滚针轴承NUJ内圈无挡边，带斜挡圈NH 内圈单挡边，带斜挡圈NUP 内圈单挡边，平挡圈RNU 无内圈RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d≤10mm）L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW 无轴圈推力轴承KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承3圆锥滚子轴承0 宽度系列2直径系列07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R 不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈GS.81112K. 滚动体与保持架的组合件K.81108WS. 推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构 A B C D EC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。
轴承字母含义大全
轴承代号含义说明由基本代号，前置代号和后置代号构成。
基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。
1.前置代号C- 圆柱滚子轴承附件（或轴承本身），例：C0021045C- 成对安装圆锥滚子轴承，面对面安装，例：45C3021046C- 成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI- 四列圆柱滚子轴承内圈，例：4CRI4560F4CRO- 四列圆柱滚子轴承外圈，例：4CRO660AFE- 磁电机球轴承，外径为正公差，例：E10EN- 磁电机球轴承，外径为负公差，例：EN10IR- 滚针轴承内圈（英制），例：IR1212IRA- 滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM- 滚针轴承内圈，例：IRM710M- 最大载荷容量型球轴承，例：M6311OR- 滚针轴承，只有外圈，例：OR10876F- 深沟球轴承带凸缘，例：F603TR- 尺寸非标准的单列圆锥滚子轴承，例：TR060702W- 宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A- 角接触轴承，接触角30度（不标出），例：7210B- 角接触轴承，接触角40度，例：7210BC- 角接触轴承，接触角15度，例：7210CC- 圆锥滚子轴承，接触角20度，例：30303CD- 圆锥滚子轴承，接触角28度30分，例：30305DG- 压缩轴向油隙的调心和圆锥滚子轴承J- 圆锥滚子轴承，符合ISO分组，例：30206JN- 圆锥滚子轴承，特殊噪声要求，例：30208NR- 加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR- 球轴承带O型密封圈，例：6201+ORRK- 单面，双唇接触式合成橡胶密封，例：6210RK2RK- 双面，双唇接触式合成橡胶密封，例：6210.2RKRS- 单面，接触式合成橡胶密封，例：6210RS2RS- 双面，接触式合成橡胶密封，例：6210-2RSRSA- 单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA- 双面，带金属罩接触式合成橡胶密封，例：88107-2RSA RSB- 单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB 2RSB- 双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC- 硅橡胶制RS型密封，例：6210RSCRSD- 聚丙烯橡胶制RS型密封，例：6210RSDRSE- 单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE- 双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF- RS型氟化橡胶密封，例：6210RSFRU- 单面，非接触式合成橡胶密封，例：6205RU2RU- 双面，非接触式合成橡胶密封，例：6205-2RUTR- 单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR- 双面，三唇金属罩合成橡胶密封，例：4508B-2TRU- 一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU- 二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ- 单面钢制防尘盖，例：6205.ZZZ- 双面钢制防尘盖，例：6205ZZZL- 单面，L型内径的钢制防尘盖，例：6207ZLZX- 单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL- 由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL- 钢制防尘盖，双面，L型内径，例：6203ZZLZZX- 钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL- 钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a- 大于标准倒角的非标准倒角，例：6205aB- 圆锥滚子轴承，外圈带凸缘，例：30210BBI- 双半内圈球轴承，例：6215BIBO- 双半外圈球轴承，例：6215BOD- 圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK- 带锥孔轴承，锥度为1：12，例：1210KK30- 带锥孔轴承，锥度为1：30，例：23026K30N- 外圈带止动槽轴承，例：6206NC- 带锁孔的圆锥滚子轴承NR- 外圈带止动环轴承，例：6210NRY- 小于标准倒角尺寸的非标准倒角，例：30206YS- 圆锥滚子轴承，非标准倒角（斜倒角）SG- 内径带螺旋槽的圆锥滚子轴承T- 锥孔或锥形外径（英制）圆锥滚子轴承TD- 双列、锥孔或锥形外径（英制）圆锥滚子轴承W- 双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW- 外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi- 圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
圆锥滚子轴承类型代号
圆锥滚子轴承类型代号
圆锥滚子轴承是一种常见的轴承类型，主要用于承受径向和轴向载荷，支撑旋转轴或轮毂，并保证其旋转精度。
根据不同的设计、结构和使用场合，圆锥滚子轴承有多种类型。
为了方便用户选择和使用，通常会为不同类型的圆锥滚子轴承制定相应的类型代号。
圆锥滚子轴承的类型代号通常由一个或两个英文字母组成，用于表示轴承的基本类型和尺寸。
其中，最常用的类型代号包括：
1. R——表示常规圆锥滚子轴承，用于承受径向和轴向载荷，结构简单，安装方便。
2. RR——表示双列圆锥滚子轴承，用于承受径向和轴向载荷，承载能力较高，适用于重载场合。
3. RK——表示凸缘圆锥滚子轴承，具有较大的径向和轴向调整量，常用于支撑大型旋转轴。
4. RP——表示带挡边圆锥滚子轴承，适用于承受单向轴向载荷，常用于机床主轴等场合。
5. RT——表示凸缘法兰式圆锥滚子轴承，具有较大的径向和轴向调整量，适用于需要快速装拆的场合。
这些类型代号能够帮助用户快速了解不同圆锥滚子轴承的特点和使用场合，方便选择和使用。
需要注意的是，不同厂家和品牌可能会有不同的类型代号规定，具体应以厂家提供的产品手册为准。
同时，使用圆锥滚子轴承时，应遵循正确的安装方法和注意事项，以确保其正常工作并延长使用寿命。
轴承型号对照大全（实用！不收藏是个损失）
轴承型号对照大全（实用！不收藏是个损失）轴承人辛苦了，希望大家能订单不断。
这篇文章是轴承哥花了心血整理出来的一套很齐全的轴承型号对照资料，覆盖了轴承种类林林总总。
而大家只要做的事情除了收藏的同时并将文章分享给身边的好友，帮助到更多的好友，也不枉轴承哥一番心血著作。
今后会更努力发一些精品的轴承文章给大家学习。
▼轴承基本代号构成说明轴承基本代号由轴承类型代号、尺寸系列代号、内径代号构成。
基本代号类型代号尺寸系列代号内径代号例如：6201，6代表类型代号；2：尺寸系列代号；01：内径代号▼轴承类型代号轴承类型代号用数字或字母表示，见下表：代号轴承类型代号轴承类型123456双列角接触球轴承调心球轴承调心滚子轴承和推力调心滚子轴承圆锥滚子轴承双列深沟球轴承推力球轴承深沟球轴承78NUQJ角接触球轴承推力圆柱滚子轴承圆柱滚子轴承双列或多列用字母NN表示外球面球轴承四点接触球轴承▼尺寸系列代号轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。
直径系列指对应同一轴承内径的外径尺寸系列。
分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。
宽度系列指对应同一轴承直径系列的宽度尺寸系列。
分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。
推力轴承以高度系列对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的四个高度系列。
▼内径代号见下表：轴承内径尺寸内径代号举例0.6到10mm（非整数）用公称内径毫米数直接表示，在基与尺寸系列代号之间用“/”分开深沟球轴承618/2.5内径为2.5mm1到9mm（整数）用公称内径毫米数直接表示，对深沟球轴承及角接触球轴承7，8，9直径系列，内径尺寸系列代号之间用“/”分开深沟球轴承625或618/5内径为5mm10到17mm10mm12mm15mm17mm00010203深沟球轴承 6200内径为10mm20到480mm（22，28，32除外）公称内径除以5的商数，商数为个位数，需在商数左边加“0”，如08这就是那种较常见的表示方法：）调心滚子轴承 23208内径为40mm大于和等于500mm以上以及22，28，32mm用公称内径毫米数直接表示，但在尺寸系列之间用“/”分开调心滚子轴承230/500内径为500mm深沟球轴承 62/22内径为22mm▼SKF轴承补充代号前缀含义SKF轴承型号的前缀主要是用来表示SKF轴承的部件，为避免与其它的型号混淆，通常是将其放在整个SKF轴承型号之前。
轴承代号表
轴承类型代号：
0 双列角接触球轴承
1 调心球轴承
2 调心滚子轴承和推力调心滚子轴承
3 圆锥滚子轴承
4 双列深沟球轴承
5 推力球轴承
6 深沟球轴承
7 角接触球轴承
8 推力圆柱滚子轴承
N 圆柱滚子轴承（双列或多列用字母NN表示）
U 外球面球轴承
QJ 四点接触球轴承
尺寸系列代号：
尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。
通用轴承类型、尺寸系列代号、轴承代号表示方法
向心轴承、推力轴承尺寸系列表示方法
通用轴承类型代号表示法
注：代号前、后加字母或数字表示该类轴承结构不同。
滚动轴承代号采用国际通用字母! 数字混合编制。
通常由基本代号、前置代号、后置代号三部分组成。
基本代号表示轴承的基本类型、结构和尺寸；前后置代号是轴承在结构形状、尺寸、公差、技术要求有所改变时，在基本代号左右添加的补充代号。
轴承代号表示法见下表:
滚动轴承代号表示法
通用轴承内径代号表示法
轴承前置代号说明
一、内部结构代号说明
内部结构代号说明如下表所示。
内部结构代号说明
二、密封防尘及内外形状变化代号说明
密封防尘及内外形状变化代号说明见下表。
密封防尘及内外形状变化代号说明
有后置代号保持架说明见下表
有后置代号保持架说明
四、不编后置代号保持架说明
不编后置代号保持架说明见下表
不编后置代号保持架说明。
轴承代号的含义
轴承代号的含义通用轴承第一位0 代表双列角接触球轴承1代表调心球轴承2代表调心滚子轴承和推力调心滚子轴承3代表圆锥滚子轴承4代表双列深沟球轴承5代表推力球轴承6代表深沟球轴承7代表角接触球轴承8代表推力圆柱滚子轴承N代表圆柱滚子轴承NN代表双列或多列圆柱滚子轴承U代表外球面球轴承QJ代表四点接触球轴承中间两位为尺寸系列代号后面2/3位轴承公称内径/mm: 0.6到10(非整数) 内径代号: 用公称内径毫米数直接表示，在其与尺寸系列代号之间用“/”分开轴承公称内径/mm: 1到9(整数) 内径代号: 用公称内径毫米数直接表示，对深沟、角接触球轴承7、8、9直径系列，内径与尺寸系列代号之间用“/”分开轴承公称内径/mm: 10 内径代号: 00轴承公称内径/mm: 12 内径代号: 01轴承公称内径/mm: 15 内径代号: 02轴承公称内径/mm: 17 内径代号: 03轴承公称内径/mm: 20到480（22，28，32除外）内径代号: 公称内径除以5的商数，商数为个位数，需在商数左边加“0”轴承公称内径/mm: 大于和等于500以及22，28，32 内径代号: 用公称内径毫米数直接表示，但在与尺寸系列之间用“/”分开举例36207：3是圆锥滚子轴承，6是宽度系列代号，2是直径系列代号，07是内径代号表示轴承内径为7乘5=35mm7210B：7是角接触球轴承2是尺寸系列代号02，其0宽度系列代号，按规定省略2是直径系列代号！10为内径代号为10乘5=50mm C指公称接触角为十五度！7120AC同上，AC指公称接触角为二十五度！30316:3是圆锥滚子轴承03为尺寸系列代号其中0是宽度代号3是直径代号16是内径代号16乘5=80mm7305B/P4：7是角接触球轴承3为内径代号（03)0为宽度代号可省略3为直径代号05为内径代号5乘5=25mmB指公称接触角为四十度P4为公差代号指精度高于五级！。
滚动轴承基本代号
滚动轴承基本代号
1、内径代号：右起第一、二位数字，00、01、0
2、03表示10、12、15、17mm内径，04
以后是5的倍数
2、直径系列：右起第三位数，代号为7、8、9、0、1、2、
3、
4、5，外径尺寸依次递增。
3、宽度系列：右起第四位数，代号为8、0、1、2、3、
4、
5、6，宽度依次递增，多数轴承
在代号中不标出代号0，但调心滚子轴承（20000）和圆锥滚子轴承（30000），应标出0。
直径系列和宽度系列代号统称尺寸系列代号
4、轴承类型代号：右起第五位数字或字母表示
后置代号
1、内部结构代号：表示同一类型轴承不同的内部结构，用字母紧跟基本代号，角接触球轴
承15度、25度、40度分别用C、AC、B表示
2、轴承公差等级，代号为/P2、/P4、/P5、/P6（/P6x）、/P0共5个级别，等级依次高到低，
6x仅用于圆锥滚子轴承，0级为普通级，不标注
3、常用轴承径向游隙系列：代号为/C1、/C2、/C0、/C3、/C
4、/C5共6个组别，0组游隙
是常用游隙组别，在轴承代号中不标出。
轴承代号对照表
一、国内外轴承代号对照1：深沟球轴承1.1深沟球轴承（60000型）1.2外圈有止动槽的深沟球轴承（60000N型）1.3一面带防尘盖，另一面外圈有止动槽的深沟球轴承（60000－ZN型）1.4两面带防尘盖，外圈有止动槽的深沟球轴承（60000－2ZN型）1.5一面带防尘盖的深沟球轴承（60000－Z型）1.6两面带防尘盖的深沟球轴承（60000－2Z型）1.7一面带密封圈的深沟球轴承（60000－RS型、60000－RZ型）1.8两面带密封圈的深沟球轴承（60000－2RS型、60000－2RZ型）1.9凸缘外圈深沟球轴承（F60000型）1.10一面带防尘盖的凸缘外圈深沟球轴承（F60000－Z型）1.11两面带防尘盖的凸缘外圈深沟球轴承（F60000－2Z型）2：调心球轴承2.1圆柱孔调心球轴承（10000型）2.2圆锥孔调心球轴承（10000K型）1：122.3带紧定套的调心球轴承（10000K十H0000型）3：角接触球轴承3.1α＝15°的角接触球轴承（70000C型）3.2α＝25°的角接触球轴承（70000AC型）3.3α＝40°的角接触球轴承（70000B型）3.4背靠背成对双联角接触球轴承［70000C（AC、B）/DB型〕3.5面对面成对双联角接触球轴承［70000C（AC、B）/DF型〕3.6串联成对双联角接触球轴承［70000C（AC、B）/DT型〕3.7有装球缺口的双列角接触球轴承（00000型）3.8无装球缺口的双列角接触球轴承（00000A型）3.9无装球缺口，一面带防尘盖的双列角接触球轴承（00000A－Z型）3.10无装球缺口，两面带防尘盖的双列角接触球轴承（00000A－2Z型）3.11无装球缺口，一面带密封圈的双列角接触球轴承（00000A－RS型）3.12无装球缺口，两面带密封圈的双列角接触球轴承（00000A－2RS型）3.13四点角接触球轴承（QJ0000型）4：圆柱滚子轴承4.1内圈无挡边圆柱滚子轴承（NU0000型）4.2内圈单挡边圆柱滚子轴承（NJ0000型）4.3内圈单挡边并带平挡圈的圆柱滚子轴承（NUP0000型）4.4外圈无挡边的圆柱滚子轴承（N0000型）4.5内圈单挡边并带斜挡圈的圆柱滚子轴承（NJ0000十HJ0000型）4.6外圈有单挡边的圆柱滚子轴承（NF0000型）4.7双列圆柱滚子轴承（NN型）4.8圆锥孔双列圆柱滚子轴承（NN…K型）4.9内圈无挡边的双列圆柱滚子轴承（NNU型）4.10内圈无挡边的圆锥孔双列圆柱滚子轴承（NNU・K型）4.11圆锥孔双列圆柱滚子轴承（NN…K/W33型）4.12内圈无挡边的双列圆柱滚子轴承（NNU…/W33型）4.13内圈无挡边的圆锥孔双列圆柱滚子轴承（NNU・・K/W33型）5：调心滚子轴承5.1调心滚子轴承（20000CC型）5.2圆锥孔调心滚子轴承（20000CCK型）5.3调心滚子轴承（20000CC/W33型）有油槽和3个油孔5.4圆锥孔调心滚子轴承（20000CCK/W33型）5.5装在紧定套上的调心滚子轴承（20000CCK十H型）5.6装在紧定套上的调心滚子轴承（20000CCK/W33十H型）6：圆锥滚子轴承（30000型）7：推力球轴承7.1推力球轴承（51000型）7.2双向推力球轴承（52000型）7.3无调心座垫圈的外调心推力球轴承（53000型）7.4有调心座垫圈的外调心推力球轴承（53000U型）7.5无调心座垫圈的双向外调心推力球轴承（54000型）7.6有调心座垫圈的双向外调心推力球轴承（54000U型）7.7双向推力角接触球轴承（230000型）8：推力滚子轴承8.1推力圆柱滚子轴承（80000型）8.2推力调心滚子轴承（29000型）8.3推力滚针和保持架组件（AXK型）8.4推力垫圈（AS000000型）9：滚针轴承9.1向心滚针和保持架组件（K000000型）9.2外圈带双锁圈的滚针轴承（NA0000型、NKI型、RNA0000型、NK型）9.3外圈带双挡边的单列滚针轴承（NA0000型、NKI型、RNA0000型、NK型）9.4外圈带双挡边的双列滚针轴承（NA6900型、RNA6900型）9.5冲压外圈滚针轴承（HK型、BK型）10：带座外球面球轴承10.1带顶丝外球面球轴承（UB型、UC型）10.2带偏心套外球面球轴承（UE型、UEL型）10.3带紧定套外球面球轴承（UK十H型）10.4带立式座顶丝外球面球轴承（UCP型）10.5带立式座偏心套外球面球轴承（UELP型）10.6带立式座紧定套外球面球轴承（UKP十H型）10.7带方形座顶丝外球面球轴承（UCFU型）10.8带方形座偏心套外球面球轴承（UELFU型）10.9带方形座紧定套外球面球轴承（UKFU十H型）10.10带凸台圆形座顶丝外球面球轴承（UCFC型）10.11带凸台圆形座紧定套外球面球轴承（UKFC十H型）10.12带菱形座顶丝外球面球轴承（UCFLU型）10.13带菱形座紧定套外球面球轴承（UKFLU十H型）10.14带滑块座顶丝外球面球轴承（UCK型）10.15带滑块座紧定套外球面球轴承（UKK十H型）11：组合轴承11.1无内圈滚针和推力球组合轴承（NKX00型）11.2无内圈滚针和带外罩的推力球组合轴承（NKX00z型）11.3有内圈滚针和推力球组合轴承（NKX00十IR型）11.4有内圈滚针和带外罩的推力球组合轴承（NKX00Z十IR型）11.5滚针和角接触球组合轴承（NKIA0000型）11.6滚针和三点接触球组合轴承（NKIB0000型）11.7无内圈滚针和推力圆柱滚子组合轴承（NKXR00型）11.8无内圈滚针和带外罩的推力圆柱滚子组合轴承（NKXR .Z型）11.9有内圈滚针和推力圆柱滚子组合轴承（NKXR十IR型）11.10有内圈滚针和带外罩的推力圆柱滚子组合轴承（NKXR .Z十IR型）11.11滚针和双向推力圆柱滚子组合轴承（ZARN型）11.12带法兰盘滚针和双向推力圆柱滚子组合轴承（ZARF型）12：关节轴承12.1向心关节轴承（GE...E，GE…ES型）12.2向心关节轴承（GE...ES2RS型）12.3自润滑向心关节轴承（GE…C，GE..CS－2Z型）12.4宽内圈系列向心关节轴承（GE...ES－2RS型）13直线运动轴承13.1套筒型直线运动轴承（LB型）13.2调整间隙型直线运动轴承（LB－AJ型）13.3开口型直线运动轴承（LB－OP型）二、前置代号1：UKP 带立式座紧定套外球面球轴承（NSK）2：RNA0000NA0000 外圈带双锁圈的滚针轴承（IKO）NKINK3：KT 向心滚针和保持架组件4：TAF 外圈带双挡边的单列滚针轴承轴承级别的区分：标准级高级精密级超精密级超C级国产G E D C B 进口P0 P6 P5 P4 P2 进口产品将以上字母称为公差等级，且品质比国产产品高一级。
常用滚动轴承代号表示方法
代号
轴承类新
0 深沟球轴承 1 角接触球轴承 2 推力圆柱滚子轴承
3 圆柱滚子轴承 4 外球面球轴承 5 四点接触球轴承
代号 6 7 8
N U QJ
注：1、类型代号后面或前面有的还可以加注字母或数字，表示该类型 轴承的再细 区别。
2、滚针轴承类型代号未包括在此表内。
公称内径除以5的商（商仅有个位数时，在其左边 加“0”）
深沟球轴承618/1.5 （d=1.5mm）
深沟球轴承618/8 （d=8mm）
深沟球轴承6202 （d=15mm）
圆锥滚子轴承 32204（d=20mm）
用内径mm数值直接表示。尺寸系列代号与内径代号
调心滚子轴承
用“/”间隔开
240/500（d=500mm）
常用滚动轴承代号表示方法
GB/T272-1993
目录
一、轴承代号组成结构 二、轴承类型代号表示方法 三、轴承内径代号表示方法 四、轴承前置代号表示方法 五、轴承后置代号表示方法 六、附件GB/T272-1993
一、轴承代号组成结构
二、轴承类型代号表示方法
轴承类型 双列角接触球轴承 调心球轴承 调心滚子、推力调心滚子轴承
/P5 公差等级为5级的深沟球轴承 6203/P5 /C3 径向游隙为3组的深沟球轴承 6210/C3
/P4 公差等级为4级的深沟球轴承 6203/P4 /C4 径向游隙为4组的圆锥孔双列圆柱滚子轴承 NN3006K/C4
/P2 公差等级为2级的深沟球轴承 6203/P2 /C5 径向游隙为5组的圆锥孔内圈无挡边的双列圆柱滚子 轴承 NNU4920K/C5
五、轴承后置代号之 内部结构组
代号
轴承型号大全
百度轴承：/【轴承形式】●英制单列深沟球轴承：R●英制带法兰单列深沟球轴承：FR●公制单列深沟球轴承：记号省略●公制带法兰单列深沟球轴承：F●特定尺寸公制单列深沟球轴承：MR●特定尺寸公制带法兰单列深沟球轴承：MF●带沟道推力轴承：FM●无沟道推力轴承：F【密封圈.防尘盖】●两侧带挡圈接触式特富龙密封圈：TT●两侧钢板防尘盖：ZZ●两侧接触式橡胶密封圈：2RS【润滑剂】● 主要的润滑脂牌号标记Maltemp SRL(微型、小孔径轴承的标准油脂）：SRL Alvania No.2（小型、中型轴承的标准油脂）：AV2Aero shell No.16（高温用）：AG6Molykote 33M（低负荷、低温用）：M4MKrytox 240AC（超高温用）：K24Isoflex Super LDS18：SL8Beacon325：B32● 主要的润滑剂牌号标记Aero shell Fluid 12（标准油脂）：AF2Windsor Lube L-245X：WL2Antirust P2100：002SKF轴承的命名与基本代号SKF轴承的命名：一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。
基本代号：用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。
补充代号：轴承的部件、与基本设计有不同结构或有其它特性的变型。
SKF轴承的基本代号：SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
第一个数字或第一个字母或字母组合表示轴承类型；后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是有一些例外的情况如下：1.在一些情况下，表示轴承类型的数字和表示尺寸系列的第一个数字被省略。
例：6(0)208-2Z (0)3209 A2.对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常直接用毫米表示，不用代号。
轴承代号-国标
双列角接触球轴承组合代号32 33 标准号GB/T296-1994调心球轴承组合代号12 22 13 23 标准号GB/T281-1994调心滚子轴承组合代号213 222 223 230 231 232 240 241标准号GB/T288-1994推力调心滚子轴承组合代号292 293 294 标准号GB/T5859-1994圆锥滚子轴承组合代号302 303 313 320 322 323 329 330 331 332标准号GB/T297-1994双列深沟球轴承组合代号42 43推力球轴承组合代号511 512 513 514 标准号GB/T301-1995双向推力球轴承组合代号522 523 524 标准号GB/T301-1995带球面座圈的推力球轴承组合代号532 533 534 标准号GB/T301-1995带球面座圈的双向推力球轴承组合代号542 543 544 标准号GB/T301-1995 深沟球轴承组合代号617 637 618 619 160 60 62 63 64标准号GB/T276-1994角接触球轴承组合代号719 70 72 73 74 标准号GB/T292-1994推力圆柱滚子轴承组合代号811 812 标准号GB/T4663-1994圆柱滚子轴承外圈无挡边组合代号N10 20 22 3 23 4 标准号GB/T283-1994内圈无挡边组合代号NU10 NU2 NU22 NU3 NU23 NU4内圈单挡边圆柱滚子轴承组合代号NJ2 NJ22 NJ3 NJ23 NJ4 GB/T283-1994内圈单挡边并带平挡圈圆柱滚子轴承组合代号NUP2 NUP22 NUP3 NUP23GB/T283-1994外圈单挡边圆柱滚子轴承组合代号NF2 NF3 NF3 GB/T283-1994双列圆柱滚子轴承组合代号NN30 GB/T285-1994内圈无挡边双列圆柱滚子轴承组合代号NNU49 GB/T285-1994外球面球轴承带顶丝外球面球轴承组合代号NC2 NC3 GB/T3882-1995带偏心套组合代号UEL2 UEL3 GB/T3882-1995圆锥孔组合代号UK2 UK3 GB/T3882-1995四点接触球轴承组合代号QJ2 QJ3 GB/T294-1994。
史上最全的轴承编号大全
史上最全的轴承编号大全轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0类）“4”表示双列深沟球轴承（0类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。
（3类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）“NU”内圈无挡边。
“NJ”内圈单挡边。
“NF”外圈单挡边。
“N”外圈无挡边。
“NN”双列圆柱滚子，外圈无挡边。
“NNU”双列圆柱滚子，内圈无挡边。
滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）“NA”旋削外圈滚针轴承“NK”冲压外壳滚针轴承“K”滚针和保持架组件，无内外圈。
“7”表示角接触球轴承（6类）“3”表示圆锥滚子轴承（公制）（7类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）“81”表示推力短圆柱滚子轴承（9类）“29”表示推力调心滚子轴承（9类）轴承国家标准GB-T 305-1998 滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T 308-2002 滚动轴承钢球GB-T 309-2000 滚动轴承滚针GB-T 4661-2002 滚动轴承圆柱滚子GB-T 4662-2003 滚动轴承额定静载荷GB-T 6391-2003滚动轴承额定动载荷和额定寿命JB-T 3034-1993 滚动轴承油封防锈包装JB-T 3573-2004 滚动轴承径向游隙的测量方法JB-T 6639-2004 滚动轴承零件骨架式丁腈橡胶密封圈技术条件JB-T 6641-2007 滚动轴承残磁及其评定方法JB-T 6642-2004 滚动轴承零件圆度和波纹度误差测量及评定方法JB-T 7048-2002 滚动轴承零件工程塑料保持架JB-T 7050-2005 滚动轴承清洁度评定方法JB-T 7051-2006 滚动轴承零件表面粗糙度测量和评定方法JB-T 7361-2007 滚动轴承零件硬度试验方法JB-T 7752-2005 滚动轴承密封深沟球轴承技术条件JB-T 8196-1996 滚动轴承滚动体残磁及其评定方法JB-T 8571-1997 滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程JB-T 8921-1999 滚动轴承及其零件检验规则JB-T 10336-2002 滚动轴承及其零件补充技术条件JB-T 50013-2000 滚动轴承寿命及可靠性试验规程JB-T 50093-1997 滚动轴承寿命及可靠性试验评定方法前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承代号组成及常用轴承代号新旧对照
一、轴承代号组成
1. 通用轴承的代号由：前置代号、基本代号和后置代号三部分组成。
1.1 前置代号：
新轴承代号中的前置代号表示成套轴承分部件（一般不常用）。
旧轴承代号中的前置代号表示轴承的公差等级、游隙组别。
1.2 基本代号：
A. 新通用轴承（滚针轴承除外）的基本代号依次由：由类型代号、尺寸系列代号、内径代号组成。
其中尺寸系列代号依次由宽度系列代号和直径系列代号组成。
宽度系列是对应同一直径系列的宽度尺寸系列。
直径系列是对应同一内径的外径尺寸系列。
B. 新滚针轴承的基本代号依次由：由类型代号、配合安装特征代号组成。
C. 旧通用轴承的基本代号依次由：由宽度系列代号、结构型式代号、类型代号、直径系列代号、内径代号组成。
1.3 后置代号：
新轴承代号中后置代号依次由：轴承的内部结构变化、密封防尘与外部形状变化、保持架及其材料改变、轴承材料改变、公差等级、游隙级别、配置形式等。
旧轴承代号中后置代号表示：轴承零件材料、结构、设计、技术条件的改变。
后置代号并不是所有轴承都有，有变化或改变时才标注。
标注以所选用标准中轴承代号为准。
二、产品用部分轴承后置代号的含义
1. 内部结构变化代号：
新轴承代号中C：表示角接触球轴承公称接触角α＝15°（原无代号，用轴承结构型式代号030000表示。
）
新轴承代号中E：加强型（即内部结构设计改进，增大轴承承载能力。
如：NU 207E、UJ2207E）2. 密封防尘与外部形状变化代号：
-Z：表示轴承一面带防尘盖（原用轴承结构型式代号060000表示）。
-2Z：表示轴承两面带防尘盖（原用轴承结构型式代号080000表示）。
-RS：表示轴承一面带接触式骨架橡胶密封圈（原轴承结构型式代号160000表示）。
-2RS：表示轴承两面带接触式骨架橡胶密封圈（原用轴承结构型式代号180000表示）。
-RZ：表示轴承一面带非接触式骨架橡胶密封圈（原用轴承结构型式代号160000K表示）。
-2RZ：表示轴承两面带非接触式骨架橡胶密封圈（原用轴承结构型式代号180000K表示）。
K：表示锥度为1 ：12的圆锥孔轴承（原用结构型式代号表示，不同类型轴承结构代号不同）。
3. 保持架材料改变代号：
TN1：表示保持架材料改变为尼龙（原代号为A）
4. 轴承材料改变代号：
/HQ：套圈和滚动体由不常用的材料塑料制造（原代号为V）
5. 公差等级代号
滚动轴承公差等级共分6个等级：/P0（G）、/P6（E）、/P6x（Ex）、/P5（D）、/P4（C）、/P2（B）。
其公差等级依次由低到高。
滚动轴承公差等级为/P0（G）级时，可省略。
（括号内为对应原公差等级代号）
6. 游隙组别代号
滚动轴承游隙共分6组：/C1（1组）、/C2（2组）、基本组（0组）、/C3（3组）、/C4（4组）、/C5（5组）。
滚动轴承游隙为基本组（0组）时，可省略。
（括号内为对应原游隙组别代号）
附：表1《常用轴承类型结构及代号新旧对照》
表2《常用轴承标准新旧对照》
表3《常用轴承座标准新旧对照》
注：锥形孔轴承才配紧定套。
