三视图的画法及技巧

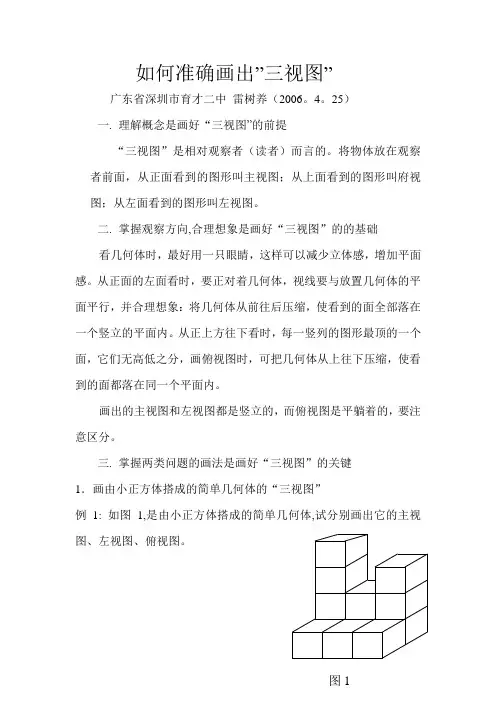

如何准确画出”三视图”
如何准确画出”三视图”广东省深圳市育才二中雷树养（2006。
4。
25）一.理解概念是画好“三视图”的前提“三视图”是相对观察者（读者）而言的。
将物体放在观察者前面，从正面看到的图形叫主视图；从上面看到的图形叫府视图；从左面看到的图形叫左视图。
二.掌握观察方向,合理想象是画好“三视图”的的基础看几何体时，最好用一只眼睛，这样可以减少立体感，增加平面感。
从正面的左面看时，要正对着几何体，视线要与放置几何体的平面平行，并合理想象：将几何体从前往后压缩，使看到的面全部落在一个竖立的平面内。
从正上方往下看时，每一竖列的图形最顶的一个面，它们无高低之分，画俯视图时，可把几何体从上往下压缩，使看到的面都落在同一个平面内。
画出的主视图和左视图都是竖立的，而俯视图是平躺着的，要注意区分。
三.掌握两类问题的画法是画好“三视图”的关键1．画由小正方体搭成的简单几何体的“三视图”例1: 如图1,是由小正方体搭成的简单几何体,试分别画出它的主视图、左视图、俯视图。
图1分析：从不同方向观察几何体的行、列中的小正方体的个数，小正方体的个数就是视图中所画出的正方形的个数。
解：2．根据俯视图及层数画主视图和左视图例2．如图2，是由几个小方块搭成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，请画出几何体的主视图和左视图。
分析：从正面看，它有三列：第一列最高数有3块，第二列最高数为2块，第三列最高数为4块；从左面看有两列：每一列最高数为4块，第一列最高数为2块。
由此可画出主视图 和左视图。
解：此外,还可以用小正方体搭出这个几何体,再观察画出主视图和左视图.这种做法需要有实物,有时不易做到,所以还是要掌握方法,合理想象.。
三视图的画法及技巧3篇

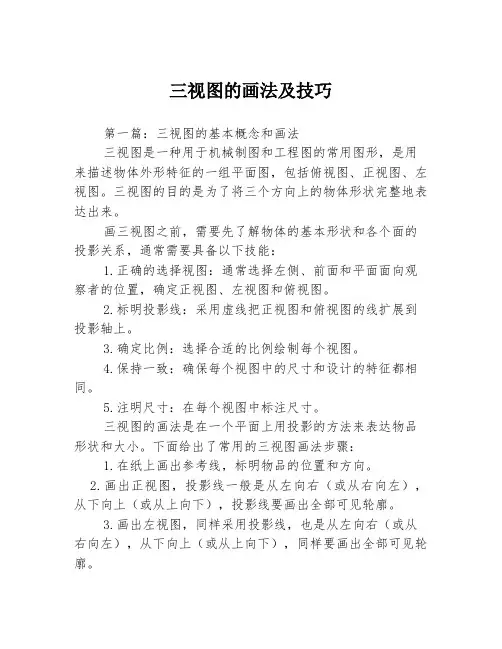

三视图的画法及技巧
第一篇：三视图的基本概念和画法
三视图是一种用于机械制图和工程图的常用图形，是用来描述物体外形特征的一组平面图，包括俯视图、正视图、左视图。
三视图的目的是为了将三个方向上的物体形状完整地表达出来。
画三视图之前，需要先了解物体的基本形状和各个面的投影关系，通常需要具备以下技能：
1.正确的选择视图：通常选择左侧、前面和平面面向观察者的位置，确定正视图、左视图和俯视图。
2.标明投影线：采用虚线把正视图和俯视图的线扩展到投影轴上。
3.确定比例：选择合适的比例绘制每个视图。
4.保持一致：确保每个视图中的尺寸和设计的特征都相同。
5.注明尺寸：在每个视图中标注尺寸。
三视图的画法是在一个平面上用投影的方法来表达物品形状和大小。
下面给出了常用的三视图画法步骤：
1.在纸上画出参考线，标明物品的位置和方向。
2.画出正视图，投影线一般是从左向右（或从右向左），从下向上（或从上向下），投影线要画出全部可见轮廓。
3.画出左视图，同样采用投影线，也是从左向右（或从右向左），从下向上（或从上向下），同样要画出全部可见轮廓。
4.画出俯视图，投影线一般是从左向右（或从右向左），从上向下（或从下向上），同样要画出全部可见轮廓。
5.每个视图中需要标注物品的名称、尺寸、草图位置等信息。
6.最后检查各个视图的尺寸是否一致，检查草图的准确性和错误。
三视图的优点是一个物品非常清晰地呈现在三个方向上，可以用来直接描述物品的尺寸和外形，也可以用于互相比较两个或多个物品，或者用于建立物品的模型。
三视图画法讲解
c、根据三等关系画出俯视图和侧视图（不可见部分轮廓线用
虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、 由外形到内形及3 个视图配合作图将三个视图画出，使每个部分符 合“长对正（用竖直辅助线画标准）、高平齐（用水平辅助线画标 准）、 宽相等（用45°斜线画标准）”的投影规律。
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线 称为投影轴，分别用OX、OY、OZ 表示； 三根轴的交点Ｏ 称为原点。
二、三视图的形成
1、三视图：采用正投影法 将物体同时向三个投影面 投影,所得三个投影图
主视图、俯视图、左视图
《三视图》
三视图的形成 及位置关系
《三视图》
d、用B或2B铅笔加粗可见轮廓线，擦去辅助线）
《机械制图》国家标准中规定的图线 《三视图》
图线名称 图线型式
单位：mm
图线宽度 一般应用
粗实线
b=0.5~2 可见轮廓线
细实线 虚线
约b/2 约b/2
尺寸线、尺寸界线 引出线、剖面线 不可见轮廓线
细点划线
约b/2
轴线、对称中心线
波浪线 双点划线
约b/2 约b/2
正投影与三视图
内容提要
1 理解投影法的基本概念和方法
2 掌握正投影的方法、特性
3 掌握三视图成图原理和规律
4
掌握三视图的一般绘图规则
《三视图》
（一）正投影与三视图
1正投影法：投影光 线相互平行并且投影 光线与投影平面垂直 时，在投影平面上得 到物体视图正投影的基本特征
《三视图》
断裂处的边界线、视图 和剖视的分界线
三视图画法三视图得画法步骤ppt课件
约d/2
轴线、中心线
双点画线
约d/2
极限位置轮廓线
波浪线
约d/2
断裂处的边界线
粗点画线
d
有特殊要求的线等
双折线
约d/2
断裂处的边界线
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和细点画线。
图线
1.各种图线作图要求
粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。
一、草图的基本概念 1、定义：不借助任何绘图仪器，仅依靠目测的大致比例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技术交流。
二、图线的徒手画法---徒手草图并不是潦草的图 绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸，以便控制图线的平直和图形的大小。 在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。 各种图线的画法如下:
⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ，各种标注形式如图所示。
⑶圆弧的尺寸标注形式
应在尺寸数字前加注半径符号R，标注形式如图示。
标注球面的尺寸时应在φ或R前加注字母S。 注意：对于整圆或大半圆都应标注直径尺寸
六、尺寸注法（GB4458.4—84）
图样中的图形只能反映物体的形状，而物体的大小和物体各部分的相对位置则要由图中的尺寸来确定。国家标准规定了尺寸标注的基本规则和方法。
1.基本规则 ⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 ⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。如果要采用其他单位则必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。
组合体三视图画法-标注-看图(超详细)
运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互 位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视 图中的局部复杂投影。
看图时要注意物体上投影面平行面的投影具有真实性和积聚性、投影面 垂直线的投影具有实长性和积聚性、投影面垂直面和一般位置面的投影具 有类似性。
当虚线处于粗实线的延长线上时，粗实线应画到分界，而虚线应留间隙。 当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线 应留有间隙。
判断对错：
正确
错
指出错处并说明原因
标注尺寸的基本要求与规则
GB/T 4458.4-2003、 GB/T 16675.2-1996
一、标注尺寸的基本要求
Ⅰ、Ⅱ、Ⅲ、Ⅳ；
3、顺次地连接各点，作出 截交线并判别可见性；
4、整理轮廓线。
1(3)
球被任意位置的截平面截切，其截交线均为圆，直径的 大小取决于截平面距球心的距离。
圆
例二：已知一开槽半球，求作三视图。
1'
2'
2"
3'
3"
1
2
3
解题步骤
1、分析：截平面为 两个侧平面和一个水平 面，截交线为圆弧和直 线的组合；截交线的水 平投影和侧面投影均为 圆弧和直线的组合；
中心线断开
四、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
90°
60
° 25°5 °
⒉ 直径尺寸
（1） 标注直径尺寸时，以圆弧作为 尺寸界线，尺寸线经过圆心。 （2）尺寸数字前加注符号。
机械制图基本体的三视图和其截交线相贯线的画法专题培训课件
a (b)
点的可见性规定点：
b
若点所在的平面的投影可见， 点的投影也可见；若平面的投影 a
积聚成直线，点的投影也可见。
a
b
第一节 基本体的三视图
• 一、平面基本体的三视图
【例3－1】根据已知条件，补画第三视图，并求作形体 表面A、B、C三点的三面投影。
S
第一节 基本体的三视图
• 一、平面基本体的三视图
k(n) b′ d′
ns● b
k d
●(n) k b″
如何在圆锥面上作直线？
过锥顶作一条素线。
第一节 基本体的三视图
• 二、回转体的三视图
【例3－4】已知圆锥的三视图， M、N是圆锥表面上的点，给定 其单面投影，求作两点的三面投影。
第一节 基本体的三视图
• 二、回转体的三视图
圆球任何方向的投影都是等径的圆
第三节 相贯线的画法
• 一、相贯线概述
轴线相对位置变化对两圆柱相贯线的影响
第三节 相贯线的画法
• 一、相贯线概述
★ 相贯线一般为光滑封闭的空
间曲线，它是两回转体表面
的共有线。
★ 作图方法
• 表面取点法
• 辅助平面法 确定交线
★ 作图过程
的范围
• 先找特殊点 • 补充中间点
确定交线的 弯曲趋势
• 二、两圆柱正交的相贯线 例 ：圆柱与圆柱相贯，求其相贯线。
例：求四棱锥被截切后的俯视图和左视图。
例:求八棱柱被平面P截切后的俯视图。
P 4≡5
2≡3≡6≡7
1≡8
8
7
5 6
3 4
1
2
5 7
8
6 3
4
Ⅴ
2024版机械制图三视图PPT课件
对于零件的重要尺寸，应给出相应的公差要求，以保证零件的加工精度和装配 精度。
简化画法应用场景探讨
简化画法的概念
在不引起误解的情况下，省略部分投影线或简化作图方法的画 法。
简化画法的应用场景
当零件的结构比较简单，或者某些结构在投影时会产生重影或 虚线时，可以采用简化画法。例如，对于肋板、轮辐等结构， 在投影时可以采用省略画法或规定画法进行简化。
斜投影法
投影线倾斜于投影面。
三视图之间关系解析
位置关系
以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。
投影关系
主视图反映物体的长度和高度，俯视图反映物体的长度和宽度，左视图反映物体的高度和宽 度。
方位关系
主视图上物体的左、右方位与俯视图一致，而左视图上物体的左、右方位与主视图和俯视图 相反；主视图上物体的上、下方位与左视图一致，而俯视图上物体的上、下方位与主视图和 左视图相反。
盘盖类零件
盘盖类零件左视图呈现为 圆形或椭圆形，反映零件 的厚度和直径信息。
叉架类零件
叉架类零件结构较为复杂， 左视图能够反映其主要轮 廓和支撑部分的结构。
尺寸标注和公差要求说明
尺寸标注
在左视图中，需要标注物体的长度、宽度和高度等尺寸信息，以及必要的直径、半径等细节尺寸。
公差要求
根据零件的精度要求，在左视图中标注出相应的公差等级和数值，以确保加工和装配的精度。
01
轴套类零件
以轴线水平放置作为主视图，并 采用全剖视图画出其内部结构。
02
03
叉架类零件
叉架类零件形状不规则，结构比 较复杂，需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明
通用技术 三视图
正面投影方向一般是 选择最能反映组合体各部 分形状和相互位置关系的 方向，同时还要考虑其他 投影图虚线较少和图幅的 合理应用。
左视
俯视
三、三视图的基本画法训练
3、确定图位 4、画出主视图 5、画出左视图、俯视图 6、描深物体轮廓线 左视 7、标注尺寸 8、检查
俯视
主
视
左
图
视
图
20
俯 视 图
80
注意事项
（1）可见轮廓线画粗实线， 不可见轮廓线画虚线
（2）两形体相邻表面不平齐画出分界线， 两形体相邻表面平齐不画分界线
三视图
第二讲
知识回顾：画出下列几何体的三视图
复习上节课知识点
（1）可见轮廓线画粗实线，
不可见轮廓线画虚线。
（2）两形体相邻表面不平齐 画出分界线；两形体相邻表面 平齐不画分界线
新课： 三视图绘制练习
(3)形体有对称的切槽,画视图时为了表 达对称性一般画出中心线(点划线)
练习题（课本第79页）2（1）
练习题（课本第79页）2（2）
练习题（课本第79页）
练习题（课本第79页）2（2）
练习题（课本第79页）2（3）
组合体的绘制练习
组合体（由基本几何体通过组合或截割得到） 例1：镗刀杆头部 （一个带长方形 穿孔的圆柱）
主视
例2：模块
主视 画组合体三视图的要点： ①分清各简单形体②按简单形体逐个从大到小、 从外到里的顺序画③用好“正、齐、等”
总结：三视图考点
谢谢观赏
通用技术 三视图
（一）三视图的形成：
VVWຫໍສະໝຸດ 直观图H三视图
三视图特点
长对正（左右为长） 宽相等（前后为宽） 高平齐（上下为高）
初中数学三视图
从顶部方向观察物体所得到的 视图，反映物体的长和宽。
左视图
从左侧方向观察物体所得到的 视图，反映物体的高和宽。
作用
三视图能够全面、准确地表达 物体的形状、大小和空间位置 关系，是工程制图中不可或缺
的一部分。
正投影原理与性质
01
正投影定义
平行投影的一种，光线与投影面垂直时的投影。
02
正投影性质
艺术家利用三视图原理绘制立体造型的草图或效果图。
工程制图
工程师运用三视图进行工程设计和施工图的绘制。
06
总结回顾与拓展延伸
关键知识点总结回顾
三视图基本概念
正视图、侧视图、俯视图
简单几何体的三视图
如长方体、正方体、圆柱、圆锥等
三视图的投影规律
长对正、高平齐、宽相等
组合体的三视图
识别组合体的构成方式，画出其三视图
想象与表达
创意实践
引导学生通过想象和描述来表达空间形状 和位置关系，培养他们的空间想象力。
鼓励学生运用所学知识进行创意实践，如 设计建筑模型、制作立体拼图等，提高他 们的实践能力和创新意识。
THANKS
感谢观看
不同视角下的视图。例如，通过主视图和俯视图可 以确定物体的长度和宽度，进而推算出左视图的形 状和大小。同样地，通过左视图和俯视图也可以确 定物体的高度和宽度，进而推算出主视图的形状和 大小。这种转换方法在工程制图中非常实用，可以 帮助工程师更加准确地理解和表达物体的形状和结 构。
02
绘制三视图方法与技巧
确定主视图、俯视图和左视图
主视图
左视图
从正面看到的图形，反映物体的前面 形状。
从左面看到的图形，反映物体的左面 形状。
三视图画法
⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时， 不需标注计量单位的代号或名称。如果要采用其他单位则必须注 明相应的计量单位的代号或名称。
⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应 另加说明。 ⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰 的图形上。
2.尺寸的组成
三视图的形成
从物体的上面往下 面看得到的视图 从物体的左面往右 面看得到到的视图
主视图
左视图
从物体的前面往后 面看得到的视图
俯视图
俯视图方向 左视图方向
高平齐, 高
主视图
长
左视图
主视图方向
宽
宽相等.
俯视图
画 一 个 物 体 的 三视图时 , 主视图 ,左视图,俯视图 所画的位置如图 所示。
长对正,
(1)六棱柱
(2)六棱锥
(3)简单组体 (4)简单组合体
六棱柱
俯
左
六棱柱
六棱锥的三视图
六棱锥 小结：若相邻的两平面相交， 表面的交线是它们的分界线， 在三视图中，分界线和可见 轮廓线都用实线画出。
简单组合体的三视图
主视图 左视图
俯视图
4、试画出如图所示物体的三视图
主 视 图 俯 视 图
左 视 图
当尺寸位于各种倾斜位置时的注写方法如下图所示。
问号所在的30°区域内的尺寸容易引起误会, 因此尽量不要直接注在该区域，如确要标注可采 用引出标注的形式。
3.尺寸注法
⑴角度的尺寸标注 注意： 标注角度尺寸的尺寸线为一圆弧； 角度的尺寸数字应水平书写。 ⑵ 圆的尺寸标注形式 应在尺寸数字前加注直径符号φ， 各种标注形式如图所示。
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和 细点画线。
基本体三视图的画法
圆柱的侧面投影，为一个矩形，反映圆柱的高和底面直径。
圆锥体三视图绘制实例
主视图
圆锥的正面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
俯视图
圆锥的水平投影，为一个 圆和圆心到圆上一点的线 段，反映圆锥的底面直径
和锥度。
左视图
圆锥的侧面投影，为 一个等腰三角形，反 映圆锥的高和底面直
径。
绘制顶面轮廓线 使用实线绘制基本体的顶面轮廓线，注意线条的 粗细和比例。
标注尺寸和符号 在顶面轮廓线上标注必要的尺寸和符号，如中心 线、对称线、剖面线等。
PA R T. 0 3
基本体三视图绘制步骤
单击此处添加文本具体内容
确定主视图方向
主视图方向通常选择基本体的主 要平面或轴线平行于投影面。
选择反映基本体形状特征最明显的 方向作为主视图方向。
感谢您的观看
W AT C H I N G
THANKS FOR
绘制正视图
根据主视图方向，确定基本 体在投影面上的位置。 画出基本体的外形轮廓线， 注意线条的粗细和虚实。 标注基本体的尺寸，包括长、 宽、高等主要尺寸。
绘制侧视图
侧视图方向与正视图垂直，通常选择基本体的另一个主要平面或轴线平行于投影面。 画出基本体在侧视图上的外形轮廓线，同样注意线条的粗细和虚实。 标注基本体在侧视图上的尺寸，与正视图相对应。
绘制俯视图
01
俯视图方向垂直于正视图和侧视图所在的平面，即从上往下看。
02
画出基本体在俯视图上的外形轮廓线，注意线条的粗细和虚实。
03
标注基本体在俯视图上的尺寸，与正视图和侧视图相对应。同时，标注出 基本体的定位尺寸和定形尺寸。
PA R T. 0 4
三视图的画法,各种符号的含义
三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图（侧视图）——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图（正视图）、俯视图、左视图（侧视图）的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
投影规则规则主俯长对正、主左高平齐、俯左宽相等即：主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。
物体的投影在许多情况下，只用一个投影不加任何注解，是不能完整清晰地表达和确定形体的形状和结构的。
如图所示，三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
三投影面体系投影体系我们设立三个互相垂直的平面，叫做三投影面。
这三个平面将空间分为八个部分，每一部分叫做一个分角，分别称为Ⅰ 分角、Ⅱ 分角 (Ⅷ)分角，如图所示。
我们把这个体系叫三投影面体系，世界上有些国家规定将形体放在第一分角内进行投影。
三视图画法
装配图组成元素和表达要求
01
组成元素：装配图主要包括零件、连接件、紧固件等，以 及相关的尺寸、公差、技术要求等标注。
02
表达要求：装配图的表达要求如下
03
清晰表达各零件之间的相对位置和连接关系。
04
标注必要的尺寸，如配合尺寸、安装尺寸等。
05
注明公差、配合性质、表面粗糙度等技术要求。
对于复杂的物体，可以使用辅助线、剖面图等辅助手段来检查视图的正确性。
如果发现错误或遗漏部分，应及时进行修正，以确保三视图的准确性和完整性。
04
常见几何体三视图画法举例
长方体、正方体等规则几何体
01
02
03
观察方向
选择正面、侧面和上面三 个方向作为观察面。
轮廓线绘制
根据几何体的形状和大小 ，在三个观察面上分别绘 制出对应的轮廓线。
三视图画法
汇报人：XX 2024-01-23
contents
目录
• 三视图基本概念与原理 • 正投影法与三视图形成 • 绘制三视图方法与步骤 • 常见几何体三视图画法举例 • 组合体三视图画法探讨 • 复杂零件或装配图三视图画法
01
三视图基本概念与原理
三视图定义及作用
定义
三视图是主视图、俯视图、左视 图的总称，分别是从物体正面、 上面和侧面投影得到的视图。
隐藏线处理
判断轮廓线之间的遮挡关 系，用虚线表示被遮挡的 部分。
圆柱、圆锥等旋转体
观察方向
隐藏线处理
同样选择正面、侧面和上面三个方向 作为观察面。
根据旋转体的形状和观察角度，判断 并处理被遮挡的轮廓线。
轮廓线绘制
机械制图课程--三视图的画法
机械制图课程–三视图的画法引言在机械制图课程中，学习三视图的画法是非常重要的一部分。
通过正确绘制三视图，我们可以描述一个物体的外观和尺寸，为制造和加工提供准确的依据。
本文将介绍三视图的基本概念和画法，并提供一些实用的技巧和注意事项。
什么是三视图三视图是指一个物体的正视图、俯视图和侧视图，通过这三个视图可以全面而准确地描述物体的外观和尺寸。
•正视图：从物体的正面观察，以垂直于物体的视角绘制。
•俯视图：从物体的上方观察，以垂直于物体的视角绘制。
•侧视图：从物体的侧面观察，以垂直于物体的视角绘制。
通过绘制这三个视图，我们可以得到物体在不同方向上的形状和尺寸信息，利于设计和制造过程中的准确沟通和理解。
三视图的画法步骤绘制三视图的过程可以分为以下步骤：1.确定物体的投影方向：根据题目或实际需求，确定物体相对于观察者的位置和方向。
一般来说，正视图位于左侧，侧视图位于右侧，俯视图位于上方。
2.绘制物体的正视图：根据题目或实际需求，确定物体正视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。
注意保持物体的轴线与视图之间的一致性。
3.绘制物体的俯视图：根据题目或实际需求，确定物体俯视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。
注意保持物体的轴线与视图之间的一致性。
4.绘制物体的侧视图：根据题目或实际需求，确定物体侧视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。
注意保持物体的轴线与视图之间的一致性。
通常侧视图位于俯视图的右侧。
5.标注尺寸信息：根据物体的实际尺寸确定比例尺，将尺寸信息标注在三视图上，包括长度、宽度、高度以及其他关键尺寸。
标注要清晰、准确，方便理解和后续的加工和制造。
6.完善细节部分：检查三视图的绘制是否完整和准确。
根据实际尺寸和细节，确定是否需要进一步添加细节信息，如孔的位置和直径、倒角的大小等。
三视图的绘制技巧和注意事项在绘制三视图时，应注意以下技巧和事项：•视图之间的一致性：保持三个视图之间的相对位置和比例一致，特别是轴线的位置和方向。
三视图投影性质及画法
(一) 回转体的形成方法
名称 圆 锥 体
圆柱体
圆球体
圆环体
回 转 面 形 成
直母线绕和 它相交的轴线回 转而成圆锥面
O S
直母线绕和 它平行的轴线回 转而成圆柱面
O
A
圆母线绕以 它的直径为轴线 回转而成圆球面
O
圆母线绕和 它的共面但不过 圆心的轴线回转 而成圆环面
O
方
法
和
简
图
A
O
A1 O
O
O
形体 由圆锥面和一个圆 由圆柱面和两个圆 由圆球面围成的 由圆环面围成的
o'
o”
o
以底面对称中心作为坐标原点
二、平面立体及其表面上的点和线
(三) 平面立体的画法
棱线的可见投影画成粗实线，棱线的不可见投影画成细虚线。
注意：
s'
s”
1.所有投影的边缘轮 廓线都是可见的，要用粗 实线画出。
a'
1' c' 2'
2.边缘轮廓线内直线
c
b' s
的可见性，要利用交叉两
1(2)
直线上的重影点来判断。 a
各点投影符合 三面投影特性
俯视图：从上向下做正投射得到的图形。 左视图：从左向右做正投射得到的图形。
§7-1 立体及其表面上的点和线
一、立体的三视图及其投影规律
(一) 三棱锥的三视图
Z
V
s'
s”
a' b'
c'
a”
X
O (c”)
a
sc
b
b” Y
投影过程： (1)建立坐标系; (2)作正投影; (3)投影面展开;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三视图的画法及技巧
贵州省遵义市新蒲新区虾子镇中学：康成舜（563125） 三视图：我们从不同的方向观察同一物体时，可能看到不同的 图形。
其中，把从正面看到的图叫做正视图，从左面看到的图叫做侧 视图，从上面看到的图叫做俯视图。
三者统称三视图。
本节内容是学 生从平面图形过渡到立体图形的一个关键之处。
从概念上看很简单, 但让学生动手操作，学生就感到为难了，现在就本人从事数学科教学 十几年的经验与大家一起分享。
一、三视图分为主视图、左视图、俯视图
从上面看到的图
从正面看到的图
从左边看到的图
体的三视图时
左视图侧视图，俯视俯所画1的位
如图所示,且要符合如下原则： 主俯长对正、主左咼齐平、左俯宽相等
长对正
J
咼
1
k
A
F
1 _____________ 1 :正视冬 :
:
侧视图
1
正视图方向
宽相等
俯视图方向
侧视图方向
f
/
---- 长
三、作图步骤
俯视图方向
侧视图方向
正视图方向
1.确定正视图方向
2. 布置视图
3. 先画出能反映物体真实形状的一个视图（一般为正视图）
4. 运用长对正、高平齐、宽相等1
原则画出其它视图
5.检查
要求：俯视图安排在正视图的正侧视图安排在正视图的正右方。
正视图
侧视图
俯视图
四、例题解析。
例1由一些大小相同的小正方体组成简单的几何体的主视图和俯视图(1)请画出这几何体一种左视图,
(2)若组成这个几何体的小正方体的块数为n,请写出n的
所有可能值。
①左视图有五种情况
例2、如图是小正方体搭成的几何体俯视图，小正方形中的数字
表示该小正方体的个数，请画出它的主视图和左视图。
例
3、已知某棱柱的俯视图如图所示，请试着画出它的主视图和
本文都是教学中的一些经验之谈，在具体的解题过程中，还需
要同学习视具体情况而定。
只要同学们在学习过程中多动手、勤动脑, 就没有做不好的题目。
一定要相信自己哦。
2
4
1
2
3
左视图。
（左视图）。
