TD75型带式输送机设计选型手册 清晰版
TD75型带式输送机设计手册资料
第二部分
传动滚筒
B500～1400
L B
带式输送机部件
ds
b h1
H
A D A
A K L2Βιβλιοθήκη L1N MhQ P
d
A-A
(毫米) B 500 D A 850 1000 1300 L 600 750 950 L1 L2 K 115 M 70 90 90 130 130 160 170 160 170 180 160 180 200 N 80 80 90 100 90 100 110 90 110 120 Q 280 350 350 380 380 440 480 440 480 540 440 540 590 P 340 410 410 460 460 530 570 530 570 630 530 630 680 H 100 120 120 140 140 160 180 160 180 200 160 200 220 h 33 33 33 33 33 53 53 53 53 63 53 63 63 h1 60 76 76 97 97 119 140 119 140 161 119 161 181 d 55 70 70 90 90 110 130 110 130 150 110 150 170 b 16 20 20 24 24 32 36 32 36 40 32 40 40 34 27 27 34 ds 27 27 滚动轴承 型 号 1312 1316 1316 3520 3520 3524 3528 3524 3528 3532 3524 3532 3536 许用扭矩（公斤·毫米） 光面滚筒 胶面滚筒 16300 25000 21200 32600 29600 45400 26200 40100 36700 56100 55900 85500 45700 70100 69600 106800 177500 54900 84000 83700 128100 213000 300000 97600 149200 249250 350000 470000
TD75皮带机使用说明书
T D 75 型通用固定式带式输送机使用说明书一用途TD75型通用固定式带式输送机（以下简称TD75型）由于输送量大，结构简单，维护方便，成本低，通用性强等优点而广泛的在冶金，煤炭，交通，水电等部门中用来输送散状物料或成件物品，根据输送工作的要求可以单机输送，也可多台或与其他输送机组成水平或倾斜的输送系统。
TD75型在环境温度+40℃到-10℃的范围内使用，输送物料的温度在50℃以下。
对于有防爆，防水，防腐蚀及耐热,耐寒等特殊要求的场合，应另行采取相应措施。
二技术特征和主要参数TD75型可输送无聊的容重应在2.5吨/米3以下本系列按带宽分为：500 650 800 1000 1200 1400毫米等六种规格。
按驱动功率分为：1.5 2.2 3.0 4.0 5.5 7.5 11（10）15（13）18.5（17）22 30 40 55 75 100 115 130 155 185（180）千瓦等十九种。
按带速分为：0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0米/秒等八种。
此外还有0.3米/秒的带速系手选带式输送机专用。
本系列最大输送量见表1.表中的输送量是在物料容重r=1.0吨/米3，输送机倾角0°-7°物料堆积角为30°的条件下计算出的。
三安装试运转和调整1.安装安装前应根据验收规则进行验收，并熟悉安装技术要求和输送机图纸要求。
安装技术要求见《机械设备安装工程施工及验收规范》TJ231（一）-75 （1）安装顺序：一般是：划中心线→安装机架（头架→中间架→尾架）→安装下托辊及改向滚筒→将输送带放在下托辊上→安装上托辊→安装拉紧装置，传动辊筒和驱动装置→将输送带绕过头尾滚筒→输送带接头→张紧输送带→安装清扫器带式逆止器导料槽及罩壳等。
（2）安装注意事项：○1全部滚筒，托辊，驱动装置安装后均应转动灵活。
○2重型缓冲托辊安装时，应按图纸要求保证弹簧的张紧力。
TD75皮带机说明书
一．用途TD75型通用固定带式输送机（以下简称TD75型）由于输送量大、结构简单、维护方便、成本低、通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。
根据输送工艺的要求，可以单机输送，也可以多台或与其它输送机组成水平或倾斜的输送系统。
TD75型在环境温度+40 ～12 的范围内使用，输送物料的温度在50℃以下。
对于有防爆、防水、防腐蚀及耐热、耐寒等特殊要求的场合，应另行采取相应措施。
二、技术特征和主要参数本系列按带宽分为：500、650、800、1000、1200、1400毫米等七种规格；按驱动功率分为： 1.5、2.2、3.0 、4.、5.5、7.5 、11 、15、18.5、22 、30、40 、55、75 、100、115、130、155 185 KW等十九种。
按带速分为：0.8、1.0、 1.25 、1.6 、2.0、2.5、 3.15、4.0m/s等八种。
此外还有0.3m/s的带速系手选带式输送机专用.TD75型以输送物料的容积应在2.5吨/米以下。
本系列最大输送量见表1表中的输送量是在物料容积r=1.0t/m3,输送机倾角0°～7°,物料动堆积角为30°的条件下计算出的。
三、结构概述1、整机布置：TD75型的整机布置应由设计者根据物料输送工艺及其它要求进行主参数选择及某些计算后，选用本系列的各个部件组成一台完整的输送机。
制造厂按总图或部件清单生产并供货，设计者应对整机主要性能负责，制造厂应对部件本身的性能及质量负责。
一般整机布置有下面几种基本形式：图1水平输送机图2倾斜输送机图3带凸弧段输送机图4带凹弧段输送机图5带凸弧段输送机2、输送带：是曳引和承载物料的主要部件，TD75型采用普通型橡胶输送带和塑料输送带两种。
输送带的接头可采用机械卡或硫化连接。
采用机械卡连接时带强将由于接头强度的降低面降值使用此点对整芯塑料带尤为显著。
TD75系列带式输送机说明书
湖南立达选矿成套装备有限公司目录一、产品型号 (1)二、用途 (1)三、工作原理 (1)四、结构简介 (1)五、技术参数 (2)六、安装 (2)七、使用与维护 (3)八、故障排除 (4)一、产品型号TD75—皮带宽度mm75型通用固定带式输送机二、用途TD75系列通用固定带式输送机适用于煤炭、化工、水电等部门运输散状物料或成品的场合。
工作环境温度在10°至40°之间，被输送物在50℃以下，功率选用在1～180KW范围，本产品不能输送酸性、碱性、油性物质。
三、工作原理TD75-系列通用固定带式输送机是基于摩擦理论、以连续方式运输物料的机械。
它由输送带、驱动装置、托辊、机架、拉紧装置等组成。
其工作原理：输送带绕经驱动滚筒与尾部滚筒形成无极的环形封闭带，上、下两股输送带分别支承于上托辊和下托辊上，拉紧装置保证输送带正常运转所需的张紧力。
工作时，驱动滚筒通过摩擦力驱动输送带运行。
物料装在输送带上与输送带一同运动，完成输送工作。
通常利用上股输送带运送物料，并在输送带绕过机头滚筒改变方向时卸载。
四、结构简介应用TD75系列通用固定带式输送机可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它可以输送煤炭、矿石、砂子、水泥等散装物料，也可以输送麻包、设备等成件物品。
如前所述，TD75系列通用固定带式输送机由输送带、驱动装置、托辊、机架、拉紧装置等组成。
驱动装置是带式输送机的动力传递机构。
TD75系列通用固定带式输送机采用油冷式电动滚筒（简称电动滚筒），它主要由支座、滚筒体、驱动电机、左右法兰轴、齿轮、内齿圈等构成。
左右法兰轴及驱动电机外壳联结成连续的抗弯梁，承受胶带的拉力，电动机经两级齿轮减速后，带动滚筒体旋转。
在滚筒转动时，焊接在滚筒内壁上的刮油板带起注入滚筒内的机油，从而实现对电机、齿轮、轴承等零部件的冷却和润滑。
为了传递必要的牵引力，输送带与滚筒间必须具有足够的摩擦力。

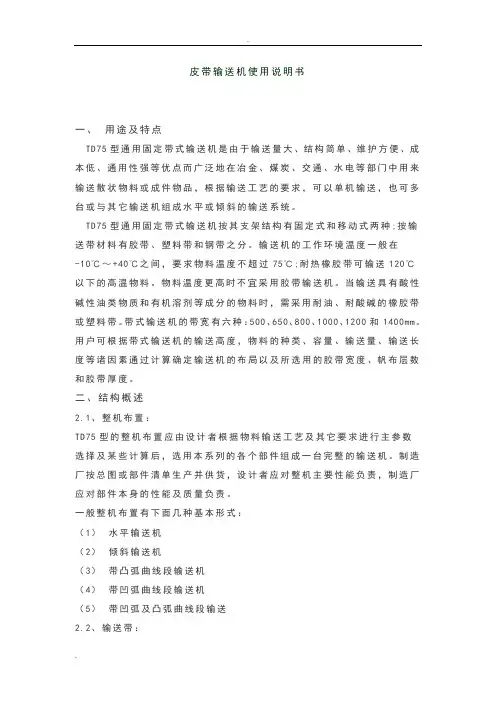

TD75皮带输送机说明书
皮带输送机使用说明书一、用途及特点TD75型通用固定带式输送机是由于输送量大、结构简单、维护方便、成本低、通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品，根据输送工艺的要求，可以单机输送，也可多台或与其它输送机组成水平或倾斜的输送系统。
TD75型通用固定带式输送机按其支架结构有固定式和移动式两种;按输送带材料有胶带、塑料带和钢带之分。
输送机的工作环境温度一般在-10℃～+40℃之间，要求物料温度不超过75℃;耐热橡胶带可输送120℃以下的高温物料。
物料温度更高时不宜采用胶带输送机。
当输送具有酸性碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带或塑料带。
带式输送机的带宽有六种：500、650、800、1000、1200和1400mm。
用户可根据带式输送机的输送高度，物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。
二、结构概述2.1、整机布置：TD75型的整机布置应由设计者根据物料输送工艺及其它要求进行主参数选择及某些计算后，选用本系列的各个部件组成一台完整的输送机。
制造厂按总图或部件清单生产并供货，设计者应对整机主要性能负责，制造厂应对部件本身的性能及质量负责。
一般整机布置有下面几种基本形式：（1）水平输送机（2）倾斜输送机（3）带凸弧曲线段输送机（4）带凹弧曲线段输送机（5）带凹弧及凸弧曲线段输送2.2、输送带：是拽引和承载物料主要部件的主要部件。
TD75型采用普通型橡胶输送带，输送带的接头采用机械卡连接。
2.3、驱动部分：TD75型为适应各种不同的使用情况，设计了几种驱动装置，现分别介绍如下：2.3.1开式驱动装置：由电动机，高速联轴器、制动器、减速器、低速联轴器、滚柱等部件组成。
它们或者组装在由型钢焊成的底座之上（一般功率在100Kw以内），或者分别安装在混凝土底座之上（一般功率在115Kw以上）。

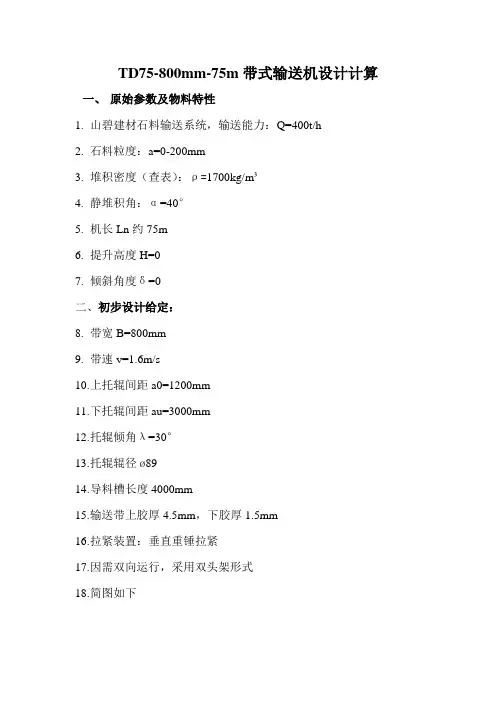

TD75-800带式输送机设计计算
TD75-800mm-75m带式输送机设计计算一、原始参数及物料特性1.山碧建材石料输送系统，输送能力：Q=400t/h2.石料粒度：a=0-200mm3.堆积密度（查表）：ρ=1700kg/m³4.静堆积角：α=40°5.机长Ln约75m6.提升高度H=07.倾斜角度δ=0二、初步设计给定：8.带宽B=800mm9.带速v=1.6m/s10.上托辊间距a0=1200mm11.下托辊间距au=3000mm12.托辊倾角λ=30°13.托辊辊径ø8914.导料槽长度4000mm15.输送带上胶厚4.5mm，下胶厚1.5mm16.拉紧装置：垂直重锤拉紧17.因需双向运行，采用双头架形式18.简图如下三、计算1.核算输送能力Q=3.6Svkρ查表：由α=40°，得θ=25°，S=0.0717㎡；δ=0，得k=1则Q=3.6Svkρ=3.6*0.0717*1.6*1*1700=702t/h>400t/h，满足要求。
2.核算带宽B=2a+200=2*200+200=600mm<800mm，带宽满足粒度要求。
3.计算圆周驱动力和传动功率（1）主要阻力FHFH=fLg[qro+qru+(2qB+qG)cosδ]查表：f=0.03（多尘、物料内摩擦大）G1=7.74KG,G2=7.15KG则qro=G1/ a0=7.74/1.2=6.45kg/m,qru=G2/a1=7.15/3=2.38kg/mqG=Q/(3.6v)=400/(3.6*1.6)=69.4kg/mqB=9.6kg/m计算FH=0.03*75*9.81* [6.45+2.38+(2*9.6+69.4)cos0°]= 2150.5N （2）主要特种阻力FGLFGL=μ2*I2*ρ*g*l/v2*bl2=(0.7*0.11472\2*1700*9.81*4)/(1.6\2*0.495\2)=980N（3）附加特种阻力FSFS=nFr =nApu3清扫器个数n=5（两个头部清扫器，两个空段清扫器，空段清扫器相当于1.5个头部清扫器）查表：A=0.008,取p=100000，u3=0.6则FS=5*0.008*100000*0.6=2400N（4）圆周驱动力FUFU=C*FH+FS+FGL=1.92*2150.5+2400+980=7509N（5）传动功率计算传动滚筒轴功率PA为PA=FU*v/1000=7509*1.6/1000=12.01KW电动机功率为PM=PA/η=12.01/0.9/0.9=14.82KW选电动机型号为Y160L-4,N=15KW。
TD75带式输送机选型设计
TD75带式输送机的设计摘要本次毕业设计是关于矿用固定式带式输送机的设计。
首选胶带输送机作了简单的概述：接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。
普通带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。
最后简单的说明了输送机的安装与维护。
目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一中。
在胶带输送机的设计、制造以及应用方面，目前我国与国外先进水平相比仍有较大差距，国内在设计制造带式输送机过程中存在着很多不足。
关键词：带式输送机，选型设计，主要部件THE DESIGN SELECTION OF THETD75 BEL CONVEYORABSTRACTThe design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principles is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safegaurd of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.KEYWARDS: belt conveyor, design selection, main parts目录摘要（中文） (Ⅰ)摘要（英文） (Ⅱ)第一章绪论 (1)第二章带式输送机的基础知识 (2)2.1带式输送机的应用 (2)2.2带式输送机的分类 (2)2.3各种带式输送机的特点 (2)2.4带式输送机的发展状况 (3)2.5带式输送机的工作原理 (4)2.6带式输送机的结构和布置形式 (5)2.6.1带式输送机的结构 (5)2.6.2带式输送机的布置形式 (6)2.7带式输送机的主要部件结构及其功能 (7)2.71输送带 (7)2.72驱动装置 (9)2.73托辊和机架 (12)2.74拉紧装置 (15)2.75制动装置 (16)第三章带式输送机的设计计算 (17)3.1已知原始数据及工作条件 (17)3.2输送带宽的计算 (17)3.2.1按运输能力条件计算 (17)3.22按货载块度计算 (18)3.3运行阻力的计算 (18)3.31基本阻力 (18)3.3.2附加阻力 (20)3.4输送带张力的确定 (20)3.5输送带强度的校核 (22)3.6电动机功率的计算 (23)第四章带式输送机部件的选用 (24)4.1输送带 (24)4.2滚筒组 (25)4.3驱动装置 (25)4.3.1驱动装置的型式 (25)4.3.2驱动装置的选择 (26)4.4托辊 (26)4.4.1辊径选择 (26)4.4.2型式选择 (27)4.5拉紧装置 (27)4.5.1拉紧装置的作用 (27)4.5.2拉紧装置位置的确定 (28)4.6清扫器 (28)4.6.1头部清扫器 (28)4.6.2空段清扫器 (28)4.7机架 (29)4.7.1滚筒支架 (29)4.7.2中间架及支腿 (29)4.7.3拉紧装置架 (29)4.8头部漏斗 (29)4.9导料槽 (30)4.10卸料装置 (30)总结 (31)参考文献 (32)致谢 (33)第一章绪论带式输送机的连续运行的运输设备，在冶金、采矿、动力、建材等重要工业部门及交通运输中主要用来输送大量散装货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。
TD75皮带输送机
TD75系列皮带输送机
一、概 述
TD75型通用固定式胶带输送机具有设计合理，输送面广，结构简单，维修方便，成本低廉，输送量大，噪单小，通用性强，经济效果显著等优点，因此被广泛应用于冶金、煤炭、化工、供热、水电等部 中，输送散状物料或成件物品，根据输送线路要求可以单独一台也可以多台或与其它输送机联用组成输送系统。
输送带最大倾斜角不得大于20度，如超过此倾斜度可选用花纹胶带或波纹挡边大倾角胶带输送机。
二、技术特征和主要参数
输送机可输送物料的堆积比重在0.5-2.5cm 3范围内输送机环境温度在-10℃~+50℃之间，对于防尘，防噪、防腐蚀要求的场合应另采取措施。
本系列输送机规格按胶带宽分为400、500、650、800、1000、1200六种。
三、输送机类型：
三、主要技术参数。
DTⅡTD75型带式输送机参数
DTⅡ带式输送机TD75型带式输送机技术参数：TD75型带式输送机技术参数：DTⅡ带式输送机技术参数：我公司一九九六年从“北京起重运输机械研究所”引进了DTⅡ型固定式带式输送机的全系列技术资料，自行设计配置了专用生产线及工专。
先后为全国各地制作TD75型·DTⅡ型固定式带式输送机近几百余台。
带宽从500、650、800、1000、1200等均有，单条长度由几十米到几百米。
运行到至今效果良好，受到社会各界的好评。
是我公司的成熟产品之一。
TD75型·DTⅡ型固定式带式输送机新系列部件根据承载能力分为轻型、中型和重型三种。
部件设计采用“五统一”的原则，即主要技术参数、性能指标、外形尺寸、安装尺寸及技术条件必须统一的原则。
主参数、传动功率和张力的计算方法均采用ISO国际标准。
DTⅡ型固定式带式输送机是通用型系列产品，可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。
由单机或多机组合成运输系统来输送物料，可输送松散密度为500-2500kg/m3的各种散状物料及成件物品。
DTⅡ型固定式带式输送机适用的工作环境温度一般为-25℃-+40℃，对于在特殊环境中工作的带式输送机，如要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。
DTⅡ型固定式带式输送机均按部件系列进行设计，部件可满足水平及倾斜输送的要求，也可采用带凸弧段与直线段组合的输送形式。
输送机允许输送的物料块度，取决于带宽、带速、槽角和倾角，也取决于大块物，也取决于大块物料出现的频度。
产品规格见下表带宽mm50065080010001200140016001800200022002400代码0102030405060708091011DTⅡ型带式输送机的典型布置见下表带式输送机整机结构。
TD75型通用固定式带式输送机
c.若机尾滚筒后方设有人行通道时，应在机尾设立栏杆或护罩，输送机应尽量把胶带上的物料卸净后停车，应以空载启动为宜，按此要求编制先后启闭的电器控制系统。
d.每台输送机应有使用维修记录，做好交接班工作。
▲运转：运转过程中应作如下几点检查工作：
a.运转平稳，无周期性噪音。
b.滚筒内腔不得有其它不正常的噪音。
c.各连接螺栓应无松动现象。
d.检查电流、电压表是否在有关规定的范围内。
4.安全操作
安全操作：
a.输送机的长期正常运行，和是否正确，安全操作，同时与定期保养有直接关系，不正确的操作会造成设备和人身事故，造成设备事故的主要原因是物料砸坏输送带和跑偏撕裂输送带。
d.试运行时必须带动电机，确定主传动滚筒旋转无卡阻或异常情况方可通电试运行。
▲先安装的输送机在正式投入使用前，应进行2小时的空载及8小时负载试运行，运转前除一般检查输送机的安装是否符合安装技术要求外，尚可需检查：
a.机或电动滚筒应按规定加够润滑油。
b.，带式逆止器，卸料车清扫器诸部件的限位器安装情况。
安装注意事项：
▲全部滚筒、托辊、驱动装置安装后均应转动灵活。
▲重型缓冲托辊安装时，应按照图纸要求保证弹簧的预紧力。
▲输送带接头时，应将拉紧滚筒放在最前方位置，并尽量拉紧输送皮带。
▲安装调心托辊时，应使立托辊位于胶带运行方向上棍子的后方。
▲弹簧清扫器，空段清扫器、带式逆止器安装总装图的位置进行焊接、弹簧清扫器、空段清扫器与机架焊接时要保证压簧的工作行程有20mm以上，并使清扫下来的物料能落入漏斗，各种物料的易清扫性能不同，应视具体情况调整压紧弹簧的松紧来改变对输送能力的压力，达到既能清扫粘着物体以不至于引起阻力的过大的程度。
TD75型通用固定式带式输送机
TD75型通用固定式带式输送机一、应用范围1）TD75型带式输送机是一般用途的带式输送机，可用于化工、冶金、煤炭、水电、建材等部门，输送堆积容重为0.5～2.5t/m3的各种块状、粒状等散状物料，也可输送成品物件。
2）带宽有500、650、800、1000、1200、1400六种，我们公司现有图纸500、650、800三种。
3）输送机的工作温度在-15℃～+40℃之间，输送物料温度不超过80℃；当输送物料温度在80~110℃时，可采用耐热胶带；输送有酸性、碱性、油类物质应选用特殊胶带。
二、布置型式和一般要求1）型式：①水平布置；②倾斜输送；③带凸弧段输送；④带凹弧段输送；⑤带凹凸弧段输送。
2）一般要求：①在曲线段不允许设置给料或卸料装置。
②给料点最好设在水平段上，也可设在倾斜段但易撒料。
③各种卸料装置应设在水平段上。
三、部件名称及用途、选用（一）输送带1）输送带TD75输送带有两种：普通带和塑料带。
①塑料带具有耐磨、耐酸碱、耐油、耐腐蚀等优点。
②普通带的抗拉体（芯层）有棉帆布（CC-56）；尼龙帆布（NN-100～NN-300）；聚脂帆布（EP-100～EP-300）。
后面数值表示强度，56N/mm·层。
2）输送带的连接方式有三种：①硫化接头硫化接头强度高，可达胶带强度的85～90%。
但需专用的硫化设备。
硫化温度不得超过143°C，硫化时间为45分钟。
②冷粘接头操作简单，劳动强度小，接头强度高，能达到胶带强度的70～80%。
③机械接头采用机械卡子连接，可达胶带强度的35～40%。
据资料介绍上海生产的DK型皮带扣，连接强度可达胶带的90%。
3）胶带长度的计算L 0=2L+π/2（D1+ D2）+An式中：L——胶带总长（米）L——输送机头尾滚筒中心间的展开长度（米）D1、D2——头尾滚筒直径（米）n——输送带接头数A——输送带接头长度①当采用机械接头时，A=0；②硫化接头时，A=（Z-1）b+B×tg30°Z——帆布层数，B——带宽，b=0.15米（硫化接头阶梯长度）有卸料小车，应增加一定的长度，可从资料上查取。
TD75 型固定式带式输送机
TD75 型通用固定式带式输送机一、用途TD75型通用固定式带式输送机（以下简称TD75型）由于输送量大，结构简单，维护方便，成本低，通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。
根据输送工艺的要求可以单机输送，也可以多台或与其他输送机组成水平或倾斜的输送系统。
TD75型在环境温度+40摄氏度到-10摄氏度的范围内使用、输送物料的温度在50摄氏度以下。
对于有防爆、防水、防腐蚀及耐热，耐寒等特殊要求的场合，应另行采取相应措施。
二、技术特征和主要参数TD75型可输送物料的容重应在2.5t/m3以下。
本系列按带宽分为：500、650、800、1000、1200、1400mm等六种规格。
按驱动功率分为：1.5、2.2、3.0、4.0、5.5、7.5、11(10)、15(13)、18.5(17)、22、30、40、55、75、100、115、130、155、185（180）KW等十九种。
按带速分为：0.8,1.0,1.25,1.6,2.0,2.5,3.15,4.0m/s等八种。
此外还有0.3m/s的带速系手选带式输送机专用。
本系列最大输送量见表一表中的输送量是在物料容重R=1T/M3输送机倾角1度到7度，物料动堆积角为30度的条件下算出的。
三、结构概述1、整机布置：TD75型的整机布置应由设计者根据物料输送工艺及其他要求进行主参数选择及某些计算后，选用本系列的各个部件组成一台完整的输送机。
制造厂按总图或部件清单生产并供货。
设计者应对整机的主要尺寸负责。
一般整机布置有图1--5几种基本形式。
2、输送带：是拽引和承载物料的主要部件。
TD75型采用普通型橡胶输送带和塑料输送带两种。
输送带的接头可采用机械卡或硫（塑）化连接。
采用机械卡连接时，带强将由于接头强度的降低而降值使用，此点对整芯塑料带尤为显著。
因此，机械卡号可依带厚按表2选择。
采用硫（塑）化连接可大大延长输送带的使用寿命，其接头强度稍低于输送带本体强度。
TD75型带式输送机使用说明书
TD75型通用带式输送机使用说明书目录一、概述二、技术性能参数三、结构概括四、安装五、试运转及调整六、安全操作维护及保养一、概述TD75型通用固定带式输送机(以下简称皮带机)是一种输送量大、运行费用低、使用范围广的输送设备；该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机输送，也可多台或与其它输送(给料)设备组成水平或倾斜输送系统。
皮带机的环境使用温度为一10℃～+40℃，输送物料温度视输送带不同而不同，普通输送带输送物料温度一般不高于60℃，耐热橡胶带可输送120℃以下的较高温物料，当输送酸性、碱性、油类物料及具有有机溶剂性质的物料时，需选用耐油、耐酸碱的橡胶带或塑料带。
二、技术性能参数皮带机输送能力见表一皮带机功率选型见表二表一：TD75型通用固定带式输送机输送能力表说明：输送量是在物料容重lt／m3，输送倾角0°～7°，物料堆积角为30°条件下计算的。
表二：TD75型通用固定带式输送机功率选型表（单位：KW）长度（m）15 30 45 60 100 150 200 300带宽（mm）500 1.0 1．3 1．7 2．O 3.2 4．6 8.0 11.5 650 1.3 1.9 2.4 2.8 4.6 9.2 11.5 16.0 800 1.9 2.9’ 3.6 4.3 9.7 l 4．O 17.5 24.3以上功率的估算条件为正常湿度，水平带速1m/s，物料容量1t/m3，物料堆积角30°的理想条件测算的，一般情况下，使用功率要多于表中功率30%左右，如附加其它装置，功率应增加并重于计算。
三、结构概况1、整机布置皮带机整机布置是以设计（制造）单位根据用户要求而进行的，制造厂一般是以散件供应，使用单位根据安装示意图进行组装，皮带机的整机布置有图一几种形式。
皮带机的一般安装形式见图二。
（A）水平输送机（B）倾斜输送机（B）带凸弧段输送机（C）（D）带凹弧段输送机（E）带凹弧及凸弧段输送机图一皮带机整机布置图1．弹簧清扫器 2.头架 3.头罩 4.传动滚筒 (电动滚筒) 5.输送带 6.改向滚筒7.上槽形托辊 8.中间支架 9.上槽形调心托辊 10.下平托辊11.中间支腿12.改向滚筒(后辊) 13.螺旋拉紧装置14.尾架15.空段清 16.导料槽图二皮带机一般安装形式图1、总机布置：本系列输送机系由各个部件系列组成。
TD75带式输送机说明书
一、用途TD75型通用固定带式输送机（以下简称TD75型）。
广泛的应用于冶金、煤炭、水电、交通等部门中，输送散状物料或成件物品。
根据输送线路要求，可以单独一台，也可以多台或和其它输送机组成输送系统作水平或倾斜输送。
输送机一般在环境温度从-10℃~+40℃范围内使用，对于有防尘、防爆、防腐蚀、耐热等要求的场合和需输送带可逆运行输送时，应另外采取措施。
二、技术特征和主要参数TD75型可输送堆积比重1.0~2.5吨/米3的各种散料和成件物品.本系列按带宽分为:500、650、800、1000、1200、1400毫米等六种规格。
传动功率从1.5千瓦到185千瓦，共19种。
带速有9种：0.40、0.80、1.00、1.25、1.60、2.00、2.50、3.15、4.00米/秒。
其中前三种仅供手选和给料用，功率由1.5千瓦至40千瓦。
本表中的输送量。
是按物料堆积比重r=1.0吨/米3，输送机倾角0°~7°，物料在带上的堆积角30°条件计算的。
三、结构概述1、总机布置：本系列输送机系由各个部件系列组成。
根据物料输送工艺要求选择有关部部件组成总机。
一般总机布置形式见第？页附图。
2、输送带：输送带在带式输送机中是牵引和承载的主要部件，本系列采用普通型橡胶输送带和塑料强度将由于接头强度减弱而降低使用，对整芯塑料输送带尤其显著。
因此机械接头只适应于较短输送机或要求检修时间特别短的情况下。
相应带厚与机械卡号可参照下表选择输送带厚与相应机械卡号表采用硫（塑）化连接法，可以大大延长输送带的使用寿命，接头处强度稍底于输送带本身强度，当然这要取决于搭接长度和硫（塑）化的质量。
3、驱动部分：是输送机的动力源部分，系有装置在由型钢焊接成的底座上的电机→高速联轴器→减速机→低速联轴器组成。
本系列采作单机单滚筒传动；电机均是鼠笼式异步电动机。
对于小功率驱动采用柱销联轴器，大功率的侧采用粉末联轴器，对于有制动或逆止要求的，可选用带制动器的或带滚柱逆止器的驱动装置。
TD75-650带式输送机设计
2.1皮带输送机的组成
皮带输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。
输送带是皮带输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。输送带用旋转的托棍支撑，运行阻力小。皮带输送机可沿水平或倾斜线路布置。
2.3皮带输送机的整体结构
图2-2为此次设计的皮带输送机的整体结构
图2-2设计的皮带输送机的整体结构
三 部件的选用
3.1输送带
1.输送带有普通型橡胶带和塑料带两种。塑料带不仅具有耐磨、耐酸硷、耐油、耐腐蚀等优点，而且塑料原料可以立足于国内，大有发展前途。塑料带特别适用于温度变化不大的地方，如矿井巷道等。
3．4尾部改向滚筒的选择
1.改筒滚筒分别用于180°、90°及小于45°改向。用于180°改向者一般用作尾部滚筒或垂直拉紧滚筒，用于90°改向者一般用作垂直拉紧装置上方的改向滚筒，用在45°改向者一般作增面滚筒。
2.本系列改向滚筒为钢板焊接结构，采用滚动轴承。
3.传动滚筒与改向滚筒直径配套见表3-9。
23.60
25.70
27.80
27.55
30.00
32.40
10
3.0+1.5
4.5+1.5
6.0+1.5
25.55
27.65
29.70
29.80
32.25
34.70
11
3.0+1.5
4.5+1.5
6.0+1.5
32.10
34.50
36.80
12
3.0+1.5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表 1-2 平形和三节托辊输送带上最大面积 S
槽角λ
0°
0.0047 0.0094 0.0145
0.0083 0.0169 0.0259
0.0130 0.0265 0.0406
0.0210 0.0427 0.0653
0.0303 0.0626 0.0958
0.0425 0.0864 0.1320
0.0560 0.1140 0.1750
5.橡胶带的安全系数 m 见表 2-2。
帆布层数Z 硫化接头
m 机械接头
表 2-2 橡胶输送带安全系数
3～4 8 10
5～8 9 11
9～12 10 12
6.橡胶输送带复盖胶的推荐厚度见表 2-3。
表 2-3 橡胶输送带复盖胶的推荐厚度
物料特性
物料名称
复盖胶厚度（毫米） 下胶厚 下胶厚
γ<2 吨/米 3，中小粒度或磨损性小 焦炭、煤、白云石、石灰石烧结混合
3.0+1.5 4.5+1.5 6.0+1.5
表 2-5 橡胶带每米自重
带 宽 B （毫米）
500
650
800
1000
1200
q0（公斤/米）
5.02
5.88
6.74
5.82
7.57
9.31
6.68
8.70
10.70
7.55
9.82
12.10
8.62
10.60
13.25
15.90
9.73
11.98
14.98
表 2-1 带宽和层数
B（毫米） Z
500 3～4
650 4～5
800 4～6
1000 5～8
1200 5～10
1400 6～12
4.对于橡胶带推荐采用硫化接头，这样的接头强度可以达橡胶带本身强度的 85~90%。机械 接头采用卡子连接，其强度相于橡胶带本身强度的 35~40%，
-
3.5
5.1
4.8
6.5
5.8
6.5
2.2 驱动装置
1.驱动装置作为一个机组，由电动机、减速器、柱销联轴器、十字滑块联轴器及护罩等组 成。
物料名称 湿精矿（含水 12%）
干精矿 筛分后的石灰石
干砂 混有砾石的砂 采石场的砂
湿砂 盐
型砂 废砂 未筛分的石块 水泥 块状干粘土 粉状干粘土
β
20°～22° 18° 12° 15°
18°～20° 20° 23° 20° 24° 20° 18° 20°
15°～18° 22°
①包括精煤、中煤、尾煤。 ②包括黑色金属、有色金属、岩石、石灰石等矿石。
块煤 原煤 粉煤水洗后产品① 筛分后的焦炭 0~25 毫米焦炭 0~3 毫米焦炭 0~350 毫米矿石② 0~120 毫米矿石 0~60 毫米矿石 40~80 毫米油母页岩 20~40 毫米油母页岩 0~200 毫米油母页岩 干松泥土 湿土
β
18° 20° 21° 17° 18° 20° 16° 18° 20° 18° 20° 22° 20° 20°～23°
20°
0.0098 0.0142 0.0187 0.0234 0.0184 0.0262 0.0342 0.0427 0.0279 0.0405 0.0535 0.0671 0.0478 0.0674 0.0876 0.1090 0.0700 0.0988 0.1290 0.1600 0.0980 0.1380 0.1790 0.2210 0.1300 0.1820 0.2360 0.2930 0.1670 0.2330 0.3020 0.3740 0.2070 0.3770 0.4010 0.5690
40°
0.0178 0.0210 0.0247 0.0287 0.0322 0.0386 0.0453 0.0523 0.0500 0.0603 0.0710 0.0822 0.0838 0.0998 0.1160 0.1340 0.1230 0.1460 0.1710 0.1960 0.1710 0.2040 0.2370 0.2720 0.2280 0.2700 0.3140 0.3600 0.2920 0.3460 0.4010 0.4600 0.3620 0.4290 0.4980 0.5710
30°
0.0139 0.0180 0.0222 0.0266 0.0260 0.0332 0.0406 0.0484 0.0402 0.0518 0.0638 0.0763 0.0677 0.0857 0.1040 0.1240 0.0992 0.1260 0.1530 0.1820 0.1390 0.1750 0.2130 0.2530 0.1850 0.2330 0.2820 0.3340 0.2370 0.2980 0.3610 0.4270 0.2940 0.3700 0.4480 0.5300
17.95
10.87
13.38
16.71
20.05
11.80
14.86
17.82
13.28
16.59
19.90
14.65
18.32
22.00
16.47 19.80
18.20 21.85
19.93 23.95
18.08 21.65
19.81 23.80
21.54 25.82
23.60
25.70
27.80
25°
0.0120 0.0162 0.0206 0.0252 0.0224 0.0299 0.0377 0.0459 0.0344 0.0466 0.0591 0.0722 0.0582 0.0771 0.0966 0.1170 0.0853 0.1130 0.1420 0.1720 0.1200 0.1580 0.1970 0.2380 0.1590 0.2090 0.2610 0.3150 0.2030 0.2680 0.3340 0.4030 0.2680 0.3320 0.4150 0.5010
的物料。①
料、砂等。
3.0
1.5
γ>2 吨/米 3，块度 ≤ 200 毫米磨损 破碎后的矿石、选矿产品、各种岩石、
性较大的物料。
油母页岩等。
4.5
1.5
γ>2 吨/米 3，磨损性大的大块物料。
大块铁矿石，油母页岩等
6.0
1.5
① 表中γ为物料容重。
7.塑料输送带为整芯结构。整芯塑料带工艺简单、生产率高、成本低、质量好。整芯厚度 目前有 4 毫米和 5 毫米二种。塑料带的接头方式有机械及塑化两种，机械接头与橡胶带相似，
1400
20.80 23.20 25.65 23.10 25.50 27.95 25.30 27.75 30.10 27.55 30.00 32.40 29.80 32.25 34.70 32.10 34.50 36.80 34.30 36.70 39.20
5
硫化接头时：A =（Z－1）b ＋B tg300 Z —— 输送带帆布层数； b —— 硫化接头阶梯长度，一般取 b=0.15 米； B —— 输送带宽度（米）。
2
H H
H H
R1 R1 R2
R2
L
（a）水平布置
Lh
（b）倾斜布置
Lh
（c）带凸弧曲线段布置
Lh
（d）带凹弧曲线段布置
Lh
（e）带凹弧及凸弧曲线段布置
图1-1 输送机布置形式
带宽 B mm 500 650 800 1000 1200 1400 1600 1800 2000
堆积角
θ
0° 10° 20° 30° 0° 10° 20° 30° 0° 10° 20° 30° 0° 10° 20° 30° 0° 10° 20° 30° 0° 10° 20° 30° 0° 10° 20° 30° 0° 10° 20° 30° 0° 10° 20° 30°
设计参考资料
TD75 型带式输送机设计选型手册
第一部分 选用计算 第一章 总论
1.1 带式输送机的应用范围
1.TD75 型带式输送机是一般用途的带式输送机，用于冶金、煤炭、水电等部门，输送堆积 比重为 0.5～2.5 吨/米 3 的各种块状，粒状等散状物料，也可用来输送成件物品。
2.TD75 型带式输送机的带宽有六种：500、650、800、1000、1200 和 1400 毫米。 3.TD75 型带式输送机所选用的输送带有普通橡胶带和塑料带两种。适用工作环境温度在 -15℃～+40℃之间，输送具有酸性、硷性、油类物质和有机溶剂等部分的物料时，需采用耐油、 耐酸硷的橡胶带或塑料带。
3
第二章 部件的选用
2.1 输送带
1.输送带有普通型橡胶带和塑料带两种。塑料带不仅具有耐磨、耐酸硷、耐油、耐腐蚀等
优点，而且塑料原料可以立足于国内，大有发展前途。塑料带特别适用于温度变化不大的地方，
如矿井巷道等。
2.普通型橡胶带的帆布径向扯断强力为 56 公斤/厘米·层。
3.本系列设计所适应的带宽 B 和层数 Z 见表 2-1。
650
800
10
上塑料层厚 下塑料层厚 （毫米） （毫米）
3
2
整芯厚 （毫米）
4
5
强度 （公斤/毫米）
224
336
每米带重 （公斤/米）
4 5 7.7 9.5
4
帆布 层数
z 3 4 5 6 7 8 9 10 11
12
上胶+下胶 厚度 （毫米）
3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5 3.0+1.5 4.5+1.5 6.0+1.5
