实验一 数据库建模工具的使用
数据库建模技术实验报告
《数据库建模技术》实验报告VCD租售连锁店管理系统的数据库设计班级：114030602学号：***********姓名：**2016年6月28日“数据库建模技术”实验需求文字根据以下开发VCD出售租借连锁店管理系统需求调查文字，完成实验一至实验五。
市内某家大型VCD出售租借连锁店有许多员工，每个员工只能服务于一家租借店；每个员工有工号、姓名、性别、年龄、政治面貌等属性；每家店日常工作主要有：租借、归还、逾期罚款等（租借人首先要办理租借卡，租借卡分为年卡、月卡和零租卡）。
具体操作流程如下：（1）出售租借：根据购买人或租借人提供的VCD租借单，查阅库存，如果有，则办理销售或租借并登记销售（记录销售记录单号、购买人卡号、购买日期、VCD编码、数量、单价，经办员工号）或租借流水帐（记录租借记录单号、租借人卡号、租借日期、VCD 编码、数量、归还日期，经办员工号）；如果没有相应的VCD ，则可根据购买人或租借人的要求办理预约登记(记录预约登记单号、购买或租借卡卡号、VCD编码、数量、经办员工号)，当有VCD时，及时通知购买人或租借人。
（2）归还：根据租借人提供的所还VCD，检查VCD是否完好，如果完好，则办理归还登记（记录归还单号、租借人卡号、归还日期、VCD编码、数量、经办员工号），如果有损坏的VCD，办理赔偿登记（记录赔偿单号、租借卡卡号、赔偿日期、赔偿VCD编码、数量、金额，经办员工号），并把赔偿通知单通知给租借人。
（3）逾期罚款通知：查询逾期未还的VCD，及时通知租借人，并进行相应的罚款登记（记录罚款单号、租借卡卡号、罚款日期、罚款金额、经办员工号）。
实验一需求分析（一）——业务流程调查一、实验目的：掌握需求分析的步骤和业务流程调查的方法；掌握应用Powerbuilder绘制BPM模型二、学时：6H（课内4H，课外2H）三、实验软件平台：Windows 2k或Windows XP, Powerduilder9.5,Visio四、实验内容：根据该VCD连锁店的业务需求调查文字，利用PD绘制该VCD连锁店管理系统的BPM模型。
实验一 ERWin实验
实验一 ERWin实验实验名称：用ERWin创建数据库模型实验目的：了解ERwin的基本功能，掌握ERwin的基本使用实验内容：利用Erwin进行数据库设计实验要求：Erwin的安装，利用Erwin实施数据库设计的正向工程、实施数据库设计的反向工程，利用Erwin生成报告步骤：ERwin全称是AllFusion ERwin Data Modeler，是CA公司AllFusion品牌下的建模套件之一，采用IDEF1X数据库建模语言。
一、数据库设计的工具数据库工作者和数据库厂商一直在研究和开发数据库设计工具，辅助人们进行数据库设计，该工具称为CASE（Computer Aided Software Engineering）或AD（Automic Designer）。
经过十多年的努力，数据库设计工具已经实用化和产品化，出现了一批有名的数据库设计工具。
（1） Oracle公司的Oracle DesignerOracle公司是全球最大的专业数据库厂商，其主要产品有DBMS、Designer、Developer。
其中以公司名称命名的Oracle数据库管理系统最为著名；Designer（原名为Designer/2000）是数据库设计工具，支持数据库设计的各个阶段；Developer是客户端应用程序设计工具；所有分析设计结果以元数据的方式存放在Oracle数据库中，以便共享和支持团队开发。
主要特点是方便的业务处理建模和数据流建模，易于建立实体关系图，支持逆向工程，概念结构转化逻辑结构容易。
（2）Sybase公司的Power DesignerSybase公司的Power Designer（简称为PD）是一个CASE工具集，它提供了一个完整的软件开发解决方案。
在数据库系统开发方面，能同时支持数据库建模和应用开发。
其中Process Analyst是数据流图DFD设计工具，用于需求分析；Data Architect是数据库概念设计工具和逻辑设计工具；App Modeler是客户程序设计工具，可以快速生成客户端程序（如Power Builder、Visual Basic、Delphi等程序）；Warehouse Architect是数据仓库设计工具；Meta Works用于管理设计元数据，以便建立可共享的设计模型。
数据库建模工具的说明书
数据库建模工具的说明书1. 简介数据库建模工具是一种专业的软件工具，用于创建和管理数据库模型。
它提供了一系列功能，帮助用户通过图形界面或者命令行接口进行数据库建模和设计，从而提高开发效率和数据管理的质量。
本说明书将介绍数据库建模工具的基本使用方法和核心功能。
2. 安装与配置2.1 安装在使用数据库建模工具之前，首先需要将该软件安装到计算机上。
请按照安装向导提供的步骤进行安装，选择安装路径、设置相关参数并完成安装过程。
建议在安装之前备份您的计算机数据，以避免意外数据丢失。
2.2 配置安装完成后，您需要进行一些基本配置来适应您的具体需求。
例如，指定数据库连接的参数、设置默认的文件保存路径、选择合适的语言等。
这些配置选项通常可以在软件的设置或者选项菜单中找到。
根据您的使用习惯和实际需求进行个性化配置。
3. 创建新的数据库模型数据库建模工具允许您创建新的数据库模型用于存储和管理数据。
以下是创建新模型的步骤：3.1 打开软件双击数据库建模工具的图标，等待软件初始化并加载。
在载入完成后，您将看到一个空白的工作区域。
3.2 创建模型点击菜单栏或工具栏上的“新建模型”按钮（具体名称可能因软件版本而异），系统将弹出一个对话框，请在对话框中输入模型的名称和描述等信息。
确认输入无误后，单击“确定”。
3.3 设计模型在创建模型后，您将进入模型设计阶段。
根据您的具体需求，可以使用数据库建模工具提供的图形界面进行表、字段、关联等元素的设计和编辑。
您可以直接拖动和放置表格、字段等元素，并设置其属性、类型和约束等。
3.4 保存模型设计完毕后，为了避免数据丢失或者修改的意外损失，建议将模型保存在合适的位置。
点击菜单栏或工具栏上的“保存”按钮，选择一个目录并指定名称进行保存。
4. 导入和导出模型除了创建新模型，数据库建模工具还允许您导入和导出已有的数据库模型，以方便您的协作和数据迁移。
以下是导入和导出模型的步骤：4.1 导入模型点击菜单栏或工具栏上的“导入”按钮，选择您需要导入的数据库模型文件，并点击“导入”按钮。
PowerDesigner数据建模1实验报告

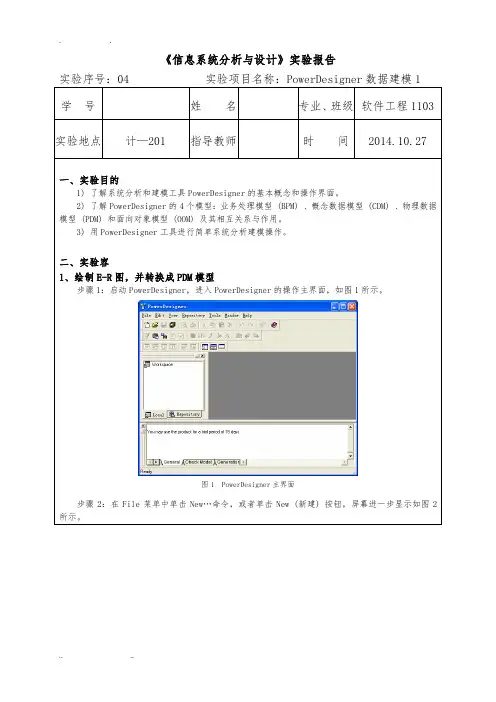

《信息系统分析与设计》实验报告学号姓名专业、班级软件工程1103 实验地点计—201 指导教师时间2014.10.27一、实验目的1) 了解系统分析和建模工具PowerDesigner的基本概念和操作界面。
2) 了解PowerDesigner的4个模型：业务处理模型 (BPM) 、概念数据模型 (CDM) 、物理数据模型 (PDM) 和面向对象模型 (OOM) 及其相互关系与作用。
3) 用PowerDesigner工具进行简单系统分析建模操作。
二、实验容1、绘制E-R图，并转换成PDM模型步骤1：启动PowerDesigner，进入PowerDesigner的操作主界面，如图1所示。
图1 PowerDesigner主界面步骤2：在File菜单中单击New…命令，或者单击New (新建) 按钮，屏幕进一步显示如图2所示。
图2 新建项目选择在Model type (模型类型) 框中，可以看到：Business Process Model (BPM——业务处理模型) 、Conceptual Data Model (CDM——概念数据模型) 、Object-Oriented Model (OOM——面向对象模型) 和Physical Data Model (PDM——物理数据模型) 等选项。
在此，我们选择CDM并按“确定”按钮。
步骤3：进入PowerDesigner的CDM操作窗口，如图3所示。
图3 CDM操作窗口在窗口上方横向有一组工具按钮图标，其中有实体的边框、联线、字体加粗、加黑等图标，但最常用的工具图标在Palette工具栏中，包括实体、关系、放大、缩小、移动等26个图标工具。
读者用鼠标单击某个图标，再到界面中央单击 (例如，画实体框) ，或拖动 (例如，画实体关系联线) 即可。
比如，“图书信息系统”的E-R图有5个基本实体，所以，单击实体图标 (Entity) ，然后在操作界面中单击5下，得到5个实体框并适当布局，如图4所示。
数据库实训一 数据库建模工具PDM应用
实训一初识数据建模工具PowerDesigner应用
一．实训目的：
1．掌握PDM的建立方法和数据库的生成方法
二．实训准备
以“学生选课管理系统”为例
1．安装PowerDesigner15（建议破解版）
2．对学生选课管理系统进行需求分析
三．实训要求
掌握创建物理数据模型（PDM）的方法
四．实训内容
1．以“学生选课管理系统”的ER模型为例，建立该模型的
PDM Array 1）．创建PDM
2）．操作PDM
◆创建表
◆定义引用
◆创建索引
◆创建视图
生成数据库
2．设车间考核职工完成生产定额关系为W：
W（日期，工号，姓名，工种，定额，超额，车间，车间主任）
将W无损分解至3NF，给出各个关系模式，依次创建PDM模型，并将其转换为SQL Server的数据库脚本。
五．实训结果（结果分析）
六．实训心得
附：指导教师评语
实训报告成绩：指导教师(签字)：
年月日。
powerdesign教程文档
（3）添加实体
在绘图工具栏中选择“实体”图标，鼠标变成图标形状，在设计窗口的适当位置单击鼠标，将出现一个实体符号。，如图1.4所示。
5． 学会使用Sybase公司的PowerDesigner 9建模工具绘制概念模型图。
二.实验要求：
1.认真阅读业务需求，作出E-R图，并依据设计原则对数据库结构的设计务必做到最优化
2.在选定的DBMS上建立数据库，比较手工输入SQL建立数据库与用建模工具自动生成数据库的优缺点
三.实验环境及学时安排：
D：即Displayed，表示在实体符号中是否显示。
单击DataType下方的按钮可以选择数据类型，如图1.7所示。
输入实体的其他属性，如图1.8所示。
（5）添加实体之间的关系
同理，请添加课程实体，如图1.9所示，并添加相应的属性，如图1.10所示。
现在，我们添加上述两个实体之间的关系。
从绘图工具(如上所示)栏选择Relationship（关系）图标。
PowerDesigner是Sybase公司的数据库建模工具，使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，可为数据仓库制作结构模型，还可以对团队设计模型进行控制。

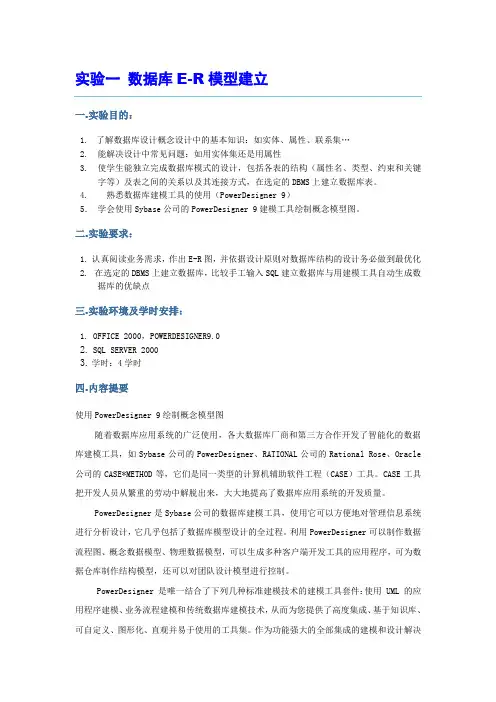

实验一数据库E-R模型建立
一.实验目的：
1.了解数据库设计概念设计中的基本知识：如实体、属性、联系集…
2.能解决设计中常见问题：如用实体集还是用属性
实训 数据库建模工具的使用优秀文档
D：即Displayed，表示在实体符号中是否显示。
输入实体的其它属性，我们这里把“员工号”设置为主键，“姓名”、“性别”、“出生日期”设置为不能为空，如图4-18所示。
图4-16添加属性
对属性列进行更为详细的设置，可以通过双击对应属性列左边箭头，进入Attribute Properties窗口，可以进行更为精确详细的设置，如数据上下限，精度等。比如双击“性别”列左边箭头，打开属性设置的窗口。
Name：属性名，可以用中文表示，如“员工号”。
Code：属性代码，一般用英文表示，如“EmpID”。
DateType：数据类型，点击旁边的 按钮，可以设置具体的数据类型，如图4-17所示。
Domain：域，是适用于多个数据项目的标准数据结构。当你修正一个域时,你将更新全部与域关联的数据项目。
M：即Mandatory，强制属性，表示属性值是否为空。
Uppercase：设置输入数值的转换为大写字母。
Lowercase：设置输入数值的转换为小写字母。
Cannot modify：设置输入的数值不能被修改。
List of Values：设置输入数据时可以选择的数值。
我们这里设置“性别”输入的默认值为“男”。
图4-17设置数据类型
图4-18员工实体的属性
（4）图表窗口：用于组织模型中的图表，以图形方式显示模型中各对象之间的关系。
图4-13 PowerDesigner12开发环境
3．绘制概念模型图（CDM）
根据对用户的需求分析，商品进销售存系统中的三个实体：
员工实体：主要记录员工的员工号、员工姓名、性别、出生日期、家庭地址、号码等属性。
建模工具实验指导书
.建模工具实验指导书理工学院数计学院2012.31．实验目的与要求《建模工具》是信息管理与信息系统专业本科生的一门专业必修课，其实践教学是本课程的一个重要环节，旨在培养学生综合运用所学的数据库基本理论知识、信息系统分析与设计基本知识和基本方法、以及面向对象的基本技能分析和解决信息管理实际问题的能力，能够通过Power Designer工具建立软件系统不同阶段模型，提高学生从分析和解决信息管理实际问题的能力，从而开发出符合企业需求的商业应用系统。
2．实验原理及课程简介通过实验强化学生的实际动手能力及分析问题、解决问题的能力。
本课程主要围绕Sysbase公司推出的建模工具Power Designer，介绍利用此工具进行信息系统的分析与设计各阶段的建模，包括Power Designer建模工具概述，业务处理模型，概念数据模型，物理数据模型，面向对象模型以及数据库的生成与修改，正向工程、逆向工程，模型文档编辑器的使用等。
通过本课程的学习要求学生掌握如何利用Power Designer建模工具进行信息系统的分析与设计，理解不同阶段设计模型的相互关系。
3.实验基本要求（1）熟悉PowerDesiger的操作环境。
（2）重点掌握利用Power Designer建模工具进行数据库建模的方法，以及不同模型之间的相互关系。
（3）撰写简明扼要、文理通顺、图表清晰、结论正确、分析科学的实验总结报告。
4．适用专业适用于信息管理与信息系统。
5．主要实验环境操作系统为Microsoft Windows 2000。
数据库管理系统为Microsoft SQL Server2000或2005标准版或企业版。
SYBASE PowerDesigner 15。
6．考核与报告（1）上机实验采用平时实验课前预习、实验操作和实验报告结合的方法评定成绩，其中实验课前预习（20%），实验操作（40%），实验报告（40%）。
（2）实验报告要求采用统一印制的实验报告纸。
实验-数据库建模
实验-数据库建模实验数据库建模在当今数字化的时代，数据的重要性不言而喻。
数据库作为存储和管理数据的核心工具，其设计的优劣直接影响着系统的性能、可扩展性和维护成本。
数据库建模作为数据库设计的关键环节，是确保数据库能够高效、准确地满足业务需求的基础。
接下来，让我们一起深入探讨数据库建模的实验过程。
数据库建模的第一步是明确业务需求。
这就像是盖房子前要知道房子的用途和居住者的需求一样。
我们需要与业务部门进行充分的沟通，了解他们的业务流程、数据的产生和使用方式，以及对数据的安全性、完整性和一致性的要求。
例如，一个电商网站需要存储用户信息、商品信息、订单信息等，并且要能够快速查询商品的库存、用户的购买历史等。
只有清楚了这些需求，我们才能为后续的建模工作打下坚实的基础。
在明确了业务需求后，接下来就是概念建模。
概念建模是对现实世界中的业务概念进行抽象和简化，形成一个概念模型。
这个模型不涉及具体的数据库技术，而是用易于理解的图形和文字来描述业务实体、实体之间的关系以及业务规则。
常见的概念建模工具是 ER 图（Entity Relationship Diagram，实体关系图）。
在 ER 图中，我们用矩形表示实体，用菱形表示实体之间的关系，用线段连接实体和关系，并标注出关系的类型（一对一、一对多、多对多）。
比如，在电商网站的概念模型中，用户和订单就是两个实体，一个用户可以有多个订单，这就是一对多的关系。
完成概念建模后，就进入了逻辑建模阶段。
逻辑建模是将概念模型转换为具体的数据库逻辑模型，这个模型要考虑到数据库的实现技术和约束条件。
常见的逻辑模型有关系模型、层次模型和网状模型，其中关系模型是目前应用最广泛的。
在关系模型中，我们将概念模型中的实体转换为表，将实体之间的关系转换为表之间的关联。
同时，还要确定表的字段、数据类型、主键、外键等。
例如，用户表可能包含用户 ID（主键）、用户名、密码、电子邮件等字段；订单表可能包含订单 ID（主键）、用户 ID（外键）、订单日期、订单状态等字段。
数据建模工具用户使用手册说明书
Datablau数据建模工具用户使用手册2020年08月北京数语科技有限公司版权所有目录一、引言 (5)1. 编写目的 (5)2. 读者群体 (5)3. 内容范围 (5)4. 名词解释 (5)5. 参考文档 (5)6. 编写规范 (5)二、使用指引 (6)1. 产品概述 (6)2. 指引概述 (6)3. 运行环境 (6)4. 快速安装 (6)5. 产品激活 (8)5.1 固定MAC地址激活 (8)5.2 Floating License激活 (9)6. 产品主界面 (9)7. 初始化 (10)7.1 语言选择 (10)7.2 登录模型库 (10)三、数据库建模基础 (12)1. 新建模型 (12)1.1 正向建模 (12)1.2 打开数据视图 (13)1.3 保存模型 (14)1.4 重命名模型 (14)1.5 模型导出 (15)2. 表设计 (18)2.1 创建表 (18)2.2 编辑表 (20)2.3 删除表 (21)3. 字段设计 (23)3.1 创建字段 (23)3.2 编辑字段 (24)3.3 删除字段 (26)4. 主题域 (27)4.1添加主题域 (27)4.2表成员管理 (28)5. 索引 (29)6. 视图 (30)7. 主外键关系 (30)7.1一对一 (30)7.2一对多 (31)8. 分区 (32)9. 备注 (36)10. 图框 (36)11. 布局 (37)12. 显示格式 (37)四、建模工具进阶功能 (38)1. 用户管理 (38)1.1编辑用户 (38)1.2创建用户 (40)2. 导入模型 (41)2.1逆向数据库 (41)2.2导入其它工具的模型 (42)2.3导入数据字典 (43)3. 模型比较 (43)4. 继承和转换 (45)5. 生成DDL脚本 (46)5.1创建语句 (46)5.2变更语句 (48)5.3执行语句 (49)6. UDP (51)6.1模型级 (52)6.2主题域级 (53)6.3实体级 (55)6.4属性级 (56)7. 模型规范检查 (57)8. 业务流程 (58)9. 装载逻辑 (58)10. 工具箱 (58)12.1 数据标准翻译 (58)12.2 自定义类型 (59)12.3 检查孤儿表 (59)12.4 模型回环错误 (59)11. 个性化选项 (59)五、数据标准管理 (60)1. 数据标准 (60)1.1 落地数据标准 (60)1.2 数据标准管理 (62)2. 标准代码 (62)3. 命名词典 (63)3.1 应用词典翻译 (63)3.2 命名词典设置 (63)3.3 管理命名词典 (64)六、模型库管理 (65)1. 打开模型库模型 (65)2. 保存到模型库 (65)3. 签入版本 (65)4. 模型版本管理 (65)5. 模型回收站 (65)七、WEB模型 (66)1. 设计模型管理 (66)1.1 模型搜索 (66)1.2 浏览模型 (68)1.3 模型落标报告 (72)1.4 模型质量报告 (73)1.5 评论功能 (73)八、附录 (73)1. 公司简介 (73)2. 功能快捷键 (74)3. 版本升级 (74)3.1手动更新 (74)3.2自动更新 (74)4. 联系我们 (76)一、引言本章节简要地说明北京数语科技有限公司自主研发的产品《Datablau数据建模工具用户使用手册》（以下简称本手册）的编写目的、读者群体、内容范围、名词解释、参考文档和编写规范。
实验一Rose基本使用及用例图
实验一Rose基本使用及用例图[实验目的]1．熟悉Rose的系统界面，掌握其基本使用方法。
2．熟悉模型图标元素。
3．掌握用例图的绘制方法。
[实验内容]1．练习Rose的基本使用。
2．熟悉UML模型元素及表示方法。
3．绘制图书馆管理系统的用例图。
[实验要点及说明]一、Rose简介Rose是美国的Rational公司的面向对象建模工具，利用这个工具，可以建立用UML描述的软件系统的模型，而且可以自动生成和维护C++、Java、VB和Oracle等语言和系统的代码。
Rational Rose在建模方面具有以下特点：1.保证模型和代码高度一致。
Rose可以实现真正意义上的正向、逆向和双向工程。
2.支持多种语言。
Rose本身能够支持的语言包括C++、Visual C++、Java、Visual Basic、PowerBuilder 等，还可为数据库应用产生数据库描述语言(DDL)。
3.为团队开发提供强有力的支持。
Rose提供了两种方式来支持团队开发：一种是采用SCM(软件配置管理)的团队开发方式；另一种是没有SCM情况下的团队开发方式。
这两种方式为用户提供了极大的灵活性，用户可以根据开发的规模和开发人员数目以及资金情况等选择一种方式进行团队开发。
4.支持模型的Internet发布。
Rose的Internet Web Publisher能够创建一个基于Web的Rose模型的HTML版本，使得其他人员能够通过标准的浏览器，如IE来浏览该模型。
5.生成使用简单且定制灵活的文档。
Rose本身提供了直接产生模型文档的功能。
6.支持关系型数据库的建模。
利用Rose能够进行数据库的建模。
Rose能够为ANSI、Oracle、SQL Server等支持标准DDL的数据库自动生成数据描述语言。
Rational Rose 基本使用Rational Rose主界面如下图所示：:Rose的工作区分为4个部分：浏览器、文档区、编辑区和日志区。
PowerDesigner数据建模1实验报告
《信息系统分析与设计》实验报告实验序号：04 实验项目名称：PowerDesigner数据建模学号姓名专业、班级软件工程1103 实验地点计—201指导教师时间一、实验目的1) 了解系统分析和建模工具PowerDesigner的基本概念和操作界面。
2) 了解PowerDesigner的4个模型：业务处理模型 (BPM) 、概念数据模型 (CDM) 、物理数据模型 (PDM) 和面向对象模型 (OOM) 及其相互关系与作用。
3) 用PowerDesigner工具进行简单系统分析建模操作。
二、实验内容1、绘制E-R图，并转换成PDM模型步骤1：启动PowerDesigner，进入PowerDesigner的操作主界面，如图1所示。
图1 PowerDesigner主界面步骤2：在File菜单中单击New…命令，或者单击New (新建) 按钮，屏幕进一步显示如图2所示。
图2 新建项目选择在Model type (模型类型) 框中，可以看到：Business Process Model (BPM——业务处理模型) 、Conceptual Data Model (CDM——概念数据模型) 、Object-Oriented Model (OOM——面向对象模型) 和Physical Data Model (PDM——物理数据模型) 等选项。
在此，我们选择CDM并按“确定”按钮。
步骤3：进入PowerDesigner的CDM操作窗口，如图3所示。
图3 CDM操作窗口在窗口上方横向有一组工具按钮图标，其中有实体的边框、联线、字体加粗、加黑等图标，但最常用的工具图标在Palette工具栏中，包括实体、关系、放大、缩小、移动等26个图标工具。
读者用鼠标单击某个图标，再到界面中央单击 (例如，画实体框) ，或拖动 (例如，画实体关系联线) 即可。
比如，“图书信息系统”的E-R图有5个基本实体，所以，单击实体图标 (Entity) ，然后在操作界面中单击5下，得到5个实体框并适当布局，如图4所示。
实训数据库建模工具的使用XX0215
实训数据库建模工具的使用XX0215一、实验目的与要求1．学会使用Sybase公司的PowerDesigner 12建模工具。
2．学会绘制概念模型图（CDM）。
3．学会生成物理模型图（PDM）。
4．学会生成SQL脚本。
二、实验内容与步骤1．Powerdesigner 12简介Powerdesigner 12是Sybase公司2006年推出的数据库建模工具，它是一个“一站式”的企业级建模及数据库设计解决方案。
PowerDesigner 是结合了下列几种标准建模技术的一款独具特色的建模工具集：通过UML 进行的应用程序建模、业务流程建模以及市场一流的数据建模。
PowerDesigner 12的要紧涉及下列七模型：需求模型(RQM, Requirement model)；概念数据模型(CDM, Conceptual Database Model)；物理数据模型(PDM, Physical Database Model)；面向对象模型(OOM, Object Oriented Model)；信息流淌模型（ILM, Information Liquidity Model）；业务程序模型(BPM, Business Process Model)；XML模型（XSM, XML Model）。
2.使用PowerDesigner12环境在选择新建一个模型后，PowerDesigner12会打开一个工作区间，其开发环境如图4-13所示，Powdesigner12 开发环境要紧包括以下几个窗口：（1）树形模型扫瞄器：对象扫瞄器能够用分层结构显示你的工作空间。
（2）输出窗口：显示操作的结果。
（3）结果列表：用于显示生成、覆盖和模型检查结果，以及设计环境的总体信息。
（4）图表窗口：用于组织模型中的图表，以图形方式显示模型中各对象之间的关系。
图4-13 PowerDesigner12 开发环境3．绘制概念模型图（CDM）依照对用户的需求分析，商品进销售存系统中的三个实体：职员实体：要紧记录职员的职员号、职员姓名、性不、出生日期、家庭地址、手机号码等属性。
实验一 建模工具的安装、熟悉与基本操作
实验一建模工具的安装、熟悉与基本操作
一、实验目的
1．熟悉建模工具的安装。
2．掌握建模工具基本功能和使用方法。
二、实验器材
1．计算机一台。
2．建模工具软件。
三、实验内容
安装工具软件，
熟悉其界面，基本功能以及基本使用方法。
四、实验步骤
（1）运行安装软件；
（2）单击下一步，选择rational rose enterprise edition；
（3）单击下一步，选择desktop installation from cd image ，表示创建一个本地的应用程序而不是网络的；
（4）随后根据提示进一步操作，完成安装，注册；
（5）运行rational rose，进入主界面，new表示新建模型，existing表示打开现有，recent表示最近打开模型；
（6）熟悉模型的创建，保存，发布。
（7）在安装好的Rational Rose上进行以下操作（此步骤请参照实验教材《基于UML 可视化设计试验教程》实验1内容）：
●定制一个图表工具栏
●删除模型元素
●增加元素到图表中
五、实验报告要求
1．写出实验详细步骤。
实验操作和步骤尽量详尽，对于出现的问题给予一定的分析。
2．小结实验心得体会。
数据库数据建模工具的说明书
数据库数据建模工具的说明书一、引言数据库数据建模工具是一种用于处理数据库设计的工具，它提供了一种直观、高效的方式来创建、管理和维护数据库模型。
本说明书将介绍该工具的使用方法、功能特点和操作步骤，旨在帮助用户快速上手并顺利完成数据建模的任务。
二、工具安装与配置1. 系统要求：该工具支持常见的操作系统（如Windows、Linux 等），需满足最低硬件要求以及安装和运行所需的软件组件。
2. 下载与安装：用户可从官方网站（不提供具体网址链接）上下载安装包，并按照提示进行安装。
3. 配置连接：在第一次运行工具之前，用户需要配置数据库连接信息，包括数据库类型、主机地址、端口号、用户名、密码等。
三、功能特点1. 数据建模：该工具提供了直观的可视化界面，支持拖拽式的数据建模方式，用户可通过拖拽实体、关系等模型元素来构建数据库模型。
2. 属性定义：用户可为每个实体和关系定义属性，包括数据类型、长度、约束条件等，以满足具体业务需求。
3. 模型分析：工具提供了模型分析功能，可自动检测和修复潜在的数据建模问题，如冗余、重复和不一致的模型元素。
4. 数据字典：用户可以生成数据字典来记录数据库模型中的每个实体、关系以及相关属性的详细信息，以供团队成员参考和共享。
5. 代码生成：该工具支持根据数据库模型自动生成相应的DDL语句或者ORM框架代码，大大减少了手动编写和维护的工作量。
四、操作步骤1. 创建新模型：用户可通过菜单或快捷键创建一个新的数据库模型，并为之指定名称和描述信息。
2. 添加实体：在模型编辑界面，用户可通过拖拽实体元素到画布上来创建一个新的实体，并为之指定名称和属性。
3. 添加关系：用户可通过拖拽关系元素来连接两个实体，定义它们之间的关系类型和约束条件。
4. 建立属性：用户可为每个实体添加属性，并指定其数据类型、长度和约束条件等。
5. 完善模型：用户可以根据具体需求，进一步添补和调整数据库模型中的元素和属性。
实验一 建模工具Visio软件和PlayCase的使用方法及用例图
实验一、建模工具Visio软件和PlayCase的使用方法及用例图班级：姓名：学号：评分：一．实验目的熟悉建模工具Microsoft Visio和PlayCase软件的使用方法；通过实例掌握软件需求分析的概念和步骤，并通过以上两个软件完成用例图。
二．实验设备计算机及windows 7操作系统、Microsoft Visio和PlayCase软件。
三．软件工具的实验内容及步骤实验内容：1．熟悉开发绘图工具Microsoft Visio软件的工作环境和基本使用方法。
2．熟悉建模工具PlayCase的功能和特点。
3．掌握利用PlayCase自动生成项目文档（以需求分析文档为例）的方法。
4. 了解Visio和PlayCase两种软件在软件工程建模过程中的作用，初步了解有关软件设计中常用的流程图、数据流图、用例图、顺序图、类图、组件图、部署图等的基本概念。
实验步骤：1、在启动操作系统（如Windows 7）之后，启动Microsoft Visio软件。
2．利用软件中的入门教程进行学习。
3、进入Visio的UML建模绘图界面通过“开始”|“程序”，运行Microsoft Office Visio 2007，出现Microsoft Visio 界面。
方法一：在左侧的“类别”区域中单击“软件和数据库”，然后在右侧的“特色模板”中单击“UML模型图”，则进入Visio的UML建模绘图界面。
模板类别特色模板方法二：单击菜单“文件”| “新建”| “软件和数据库”| “UML模型图”。
4、熟悉UML建模绘图界面在Visio的UML建模绘图界面中，最大的白色区域就是绘图区。
左上方的“形状”窗口就是Visio的UML元素调板，它由很多的标签页组成。
每个标签页提供了一个特定的UML图标。
左下方的“模型资源管理器”就是Visio的字典，字典就是所创建的所有元素及其属性的记录的集合。
当Visio打开并准备开始UML绘图的时候，“UML静态结构”标签页就会激活，我们就可以创建UML 模型（如类图、对象图、包图、用例图、交互图、活动图等等）。
实验一 建模工具的使用
实验一建模工具的使用实验目的1. 了解Visio 2003的作用及基本概念，熟悉Visio工具的一些基本的操作；2. 掌握Visio 2003共享图表，创建形状、模具和模板等操作；3. 掌握Visio实例的启动与关闭。
实验内容在进行数据库设计时，好的建模工具不但能帮助用户绘制图形，而且可以生成创建数据库的SQL代码。
甚至可以让建模工具和数据库建立连接，这样就可以随时通过更改实体及他们之间的关系来直接更改数据库结构了。
本课程使用Visio 2003作为建模工具，本次实验主要学习使用它进行绘图的方法。
一.Visio 2003的主窗口Visio 2003启动后，主窗口如下图1所示。
用户可以选择一种需要的绘图类型，就可进入如图示所示的工作界面。
图2中，主窗口左边给出的是当前绘图类型下可用的形状，窗口右部的就是图纸。
用户可以拖动形状到图纸上，可以添加连接线，可以添加文本，设置格式，来绘制需要的图形。
图1 Visio 2003主窗口图2 Visio 2003工作界面二.基本操作1．添加形状用鼠标将形状从左边拖到图纸上，即可添加形状。
2．确定形状位置用鼠标拖动形状，可改变其位置。
若要移动多个形状，可用鼠标拖动选定多个形状，或按住CTRL键，再逐个单击形状选定，再用鼠标拖动移动。
选中形状，用“形状”菜单中的“旋转或翻转”中的菜单命令，可旋转或翻转形状。
也可以鼠标拖动“旋转形状”控点，将形状旋转到任意角度。
3．添加文本和设置文本格式选择相应的形状，然后键入文本。
完成键入后，按Esc 键或者在文本块外单击。
选中形状或文本，选择“格式”工具栏中按钮，可以设置字体、字号、字形、颜色等格式，或者选择“格式”菜单中的“文本”，打开“文本”对话框进行设置。
4．设置形状格式选择要进行格式设置的一个或多个形状。
在“格式”菜单上，单击“文本”、“线条”、“填充”、“阴影”或“圆角”。
选择需要的格式设置选项。
5．连接形状单击“常用”工具栏中的“连接线工具”，然后单击要连接的一个形状，并按住鼠标左键不放拖到第二个形状上，即可连接两个形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数据库原理》实验报告
一、实验目的：
1、使用Powderdesigner建模工具完成本实验。
2、完成下列表中所描述数据库的概念数据模型设计，对关键字、空值、域完整性等做出必要的描
述，根据实际情况确定联系的类型。
3、依据所涉及的概念数据模型（CDM）生成相应的物理数据模型(PDM)，可以对生成的物理数据模
型作必要的修改。
4、生成建立数据库的目标代码。
二、实验使用环境：
SQL server 2012、Powerdesigne:16.5
三、实验内容与完成情况：
1.创建概念模型
客户与订购单是一对多的关系：一个客户可以有多个订购单，但是一个订购单只能属于一个客户订购单与产品是多对多的关系：一个产品可以有多个订购单，一个订购单也可以包括多个产品内容
2.属性数据类型
客户表：
产品表：
订购单表：
3.概念模型转换为物理模型
由于客户与订购单是一对多的关系，所以客户的主键（客户号）存在于订购单中做外键，加入订单日期由于订购单与产品是多对多的关系，所以订购单的主键（订单号）和产品的主键（产品号）存在于两者的关系订单明细中作为主键和外键，另外加入序号和数量作为
4.约束条件
客户号：前两个字符为字母
客户名称：不允许为空值：
邮政编码：6位数字字符
电话：数字字符
电子邮箱：包含@字符
产品号：前两个字符为字母
产品名称：值唯一
单价：>0
客户号：不允许空值
订购日期：默认是系统时间
序号：自增1，初值1
5.生成数据库脚本
得到商店.sql 脚本，见附件
新建数据库
测试结果：
连接数据源
导入数据库：
数据库中可看到：
数据库关系图：
逆向工程
数据库导入：
先按照上述操作连接SQL SERVER与PowerDensigner，并建立物理模型：教学管理开始导入：
成功导入：
且数据类型等保持一致：
BBS.sql导入：
新建物理模型：教学管理选择通过脚本导入
导入结果：
讲BBS.sql在SQL里运行，产生关系图：两表相同，表示导入成功。
产生报表：
报表的作用：
在工程较大时，PD中看到的较复杂，但是报表能把复杂的展示简单化，条理清晰地进行表、图、约束等信息的检索查看，让数据更清晰的呈现。
四、出现的的问题及解决方案（列出遇到的问题和解决办法，列出没有解决的问题）
问题：无法生成与题目要求完全一样的三张表。
解决办法：通过一对多关系产生题目所示的订购单表，通过多对多关系新产生题目所示的订单明细表（生成后添加订购日期、序号、数量属性）。
问题：连接操作中，创建新数据源时无法选择系统数据库。
解决办法：以管理员的方式打开PD。
问题：搜索不到服务器。
解决办法：直接填入 .或者(local)表示本地服务器。
问题：无法导出所有信息到SQL。
解决办法：没有发现问题所在，重新生成物理模型进行操作。
问题：BBS.sql导入后，表与表之间无连接，如图所示
解决办法：
对BBS.sql代码进行修改，在每段后面加上GO进行分批次运行操作。
并且在导入时在此界面全部勾上即可：。
