顾祥林混凝土结构的设计概论22页PPT
混凝土结构设计原理之混凝土结构的设计方法PPT课件
3．材料强度和荷载的设计值 （1）标准值与设计值的关系
材料强度设计值 = 材料强度标准值 / 材料分项系数（大于1） 荷载设计值 = 荷载标准值×荷载分项系数（大于1） 引入分项系数的目的：提高结构的安全储备。 （2）设计值的确定 材料强度设计值：直接查表。（例：表2.2 、表 2.3、表 2.4） 荷载设计值的确定： ①确定荷载的标准值； ②荷载设计值 = 荷载标准值×荷载分项系数
取值方法：查《建筑结构荷载规范》。
例如：
由规范可查出民用建筑楼面均布荷载标准值：
住宅、教室 2 kN/m2
食堂 2.5 kN/m2
注：规范值的确定思路：可变荷载载标准值等于其平均值
加上1.645倍标准差；由概率论知，保证率为95%。
第5页/共23页
（2）荷载准永久值
定义：可变荷载中在整个设计基准期内出现时间较长（可理解为
3．概率极限状态设计法 —— 以概率为基础的极限状态设计法，
简称概率极限状态设计法。
第14页/共23页
4．结构的可靠性 —— 结构在规定的时间内和规定的条件下完 成预定功能的能力。 结构可靠度 —— 结构在规定的时间内、规定的条件下，完成 预定功能的概率（它是结构可靠性的概率度量）。 规定时间：设计使用年限； 规定的条件：正常设计、正常施工和正常使用条件。 预定功能：安全、适用、耐久性。
可靠度指标：可靠概率 ；失效概率 ；可靠指标β
ps
pf
第15页/共23页
2.4极限状态实用设计表达式
一．承载能力极限状态实用设计表达式（承载能力极限状态设计
即为强度计算）
≤R
（2.7）
式中： —— 结构0重S要性系数，取值见书40页。
S—0 — 荷载效应组合的设计值。

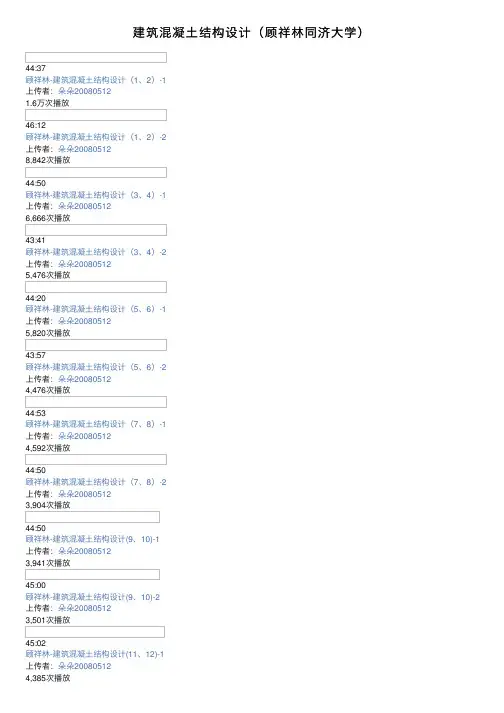

建筑混凝土结构设计（顾祥林同济大学）
建筑混凝⼟结构设计（顾祥林同济⼤学）44:37顾祥林-建筑混凝⼟结构设计（1、2）-1上传者：朵朵200805121.6万次播放46:12顾祥林-建筑混凝⼟结构设计（1、2）-2上传者：朵朵200805128,842次播放44:50顾祥林-建筑混凝⼟结构设计（3、4）-1上传者：朵朵200805126,666次播放43:41顾祥林-建筑混凝⼟结构设计（3、4）-2上传者：朵朵200805125,476次播放44:20顾祥林-建筑混凝⼟结构设计（5、6）-1上传者：朵朵200805125,820次播放43:57顾祥林-建筑混凝⼟结构设计（5、6）-2上传者：朵朵200805124,476次播放44:53顾祥林-建筑混凝⼟结构设计（7、8）-1上传者：朵朵200805124,592次播放44:50顾祥林-建筑混凝⼟结构设计（7、8）-2上传者：朵朵200805123,904次播放44:50顾祥林-建筑混凝⼟结构设计(9、10)-1上传者：朵朵200805123,941次播放45:00顾祥林-建筑混凝⼟结构设计(9、10)-2上传者：朵朵200805123,501次播放45:02顾祥林-建筑混凝⼟结构设计(11、12)-1上传者：朵朵200805124,385次播放45:04顾祥林-建筑混凝⼟结构设计(11、12)-2上传者：朵朵200805123,390次播放44:44顾祥林-建筑混凝⼟结构设计(13、14)-1上传者：朵朵200805122,827次播放42:12顾祥林-建筑混凝⼟结构设计(13、14)-2上传者：朵朵200805122,544次播放44:32顾祥林-建筑混凝⼟结构设计(15、16)-1上传者：朵朵200805122,708次播放45:02顾祥林-建筑混凝⼟结构设计(15、16)-2上传者：朵朵200805122,603次播放41:45顾祥林-建筑混凝⼟结构设计(17、18)-1上传者：朵朵200805122,671次播放42:30顾祥林-建筑混凝⼟结构设计(17、18)-2上传者：朵朵200805122,387次播放44:35顾祥林-建筑混凝⼟结构设计(19、20)-1上传者：朵朵200805122,473次播放44:26顾祥林-建筑混凝⼟结构设计(19、20)-2上传者：朵朵200805122,130次播放43:17顾祥林-建筑混凝⼟结构设计(21、22)-1上传者：朵朵200805122,452次播放41:21顾祥林-建筑混凝⼟结构设计(21、22)-2上传者：朵朵200805122,099次播放44:55顾祥林-建筑混凝⼟结构设计(23、24)-1上传者：朵朵200805122,199次播放44:07顾祥林-建筑混凝⼟结构设计(23、24)-2上传者：朵朵200805121,940次播放44:51顾祥林-建筑混凝⼟结构设计(25、26)-1上传者：朵朵200805122,231次播放44:02顾祥林-建筑混凝⼟结构设计(25、26)-2上传者：朵朵200805122,031次播放44:54顾祥林-建筑混凝⼟结构设计(27、28)-1上传者：朵朵200805121,964次播放44:59顾祥林-建筑混凝⼟结构设计(27、28)-2上传者：朵朵200805121,615次播放44:46顾祥林-建筑混凝⼟结构设计(29、30)-1上传者：朵朵200805121,636次播放44:33顾祥林-建筑混凝⼟结构设计(29、30)-2上传者：朵朵200805121,636次播放44:55顾祥林-建筑混凝⼟结构设计(31、32)-1上传者：朵朵200805121,788次播放43:47顾祥林-建筑混凝⼟结构设计(31、32)-2上传者：朵朵200805121,727次播放44:28顾祥林-建筑混凝⼟结构设计(33、34)-1上传者：朵朵200805122,191次播放43:31顾祥林-建筑混凝⼟结构设计(33、34)-2上传者：朵朵200805122,274次播放44:48顾祥林-建筑混凝⼟结构设计(35、36)-1上传者：朵朵200805122,532次播放43:06顾祥林-建筑混凝⼟结构设计(35、36)-2上传者：朵朵200805122,006次播放44:51顾祥林-建筑混凝⼟结构设计(37、38)-1上传者：朵朵200805121,846次播放43:00顾祥林-建筑混凝⼟结构设计(37、38)-2上传者：朵朵200805121,852次播放45:01顾祥林-建筑混凝⼟结构设计(39、40)-1上传者：朵朵200805122,017次播放43:37顾祥林-建筑混凝⼟结构设计(39、40)-2上传者：朵朵200805121,674次播放44:43顾祥林-建筑混凝⼟结构设计(41、42)-1上传者：朵朵200805121,857次播放44:29顾祥林-建筑混凝⼟结构设计(41、42)-2上传者：朵朵200805121,705次播放44:32顾祥林-建筑混凝⼟结构设计(43、44)-1上传者：朵朵200805121,658次播放44:17顾祥林-建筑混凝⼟结构设计(43、44)-2上传者：朵朵200805121,487次播放44:29顾祥林-建筑混凝⼟结构设计(45、46)-1上传者：朵朵200805121,615次播放05:57顾祥林-建筑混凝⼟结构设计(45、46)-2上传者：朵朵200805121,863次播放。
混凝土结构设计原理PPT课件第1章 绪论-PPT精选文档
1.2.2 混凝土的变形 1）混凝土在单调、 短期加载作用下 的变形。
⑴应力－应变 曲线。 0→A:近似弹性
A→B:非线性
B→C:体积增大 C→F:破坏
中、低强度混凝土
cu 0↗， 高强混凝土： ↘
⑵ 混凝土的弹性模量、变形模量
《公路桥规》弹性模量确定方法：试验采用棱柱体试件， 取应力上限为0.5σ ，进行反复加载5～10次，取应力应变 曲线的斜率作为弹性模量。
绪
论
结构的种类及特点 木 结 构
结构的种类及特点
圬 工 结 构
结构的种类及特点 钢 筋 混 凝 土 结 构
钢 筋 混 凝 土 结 构
结构的种类及特点 钢 结 构
结构的种类一章
§第一节
钢筋混凝土结构的基本概念 及材料的物理力学性能
3、钢筋和混凝土能够共同工作的原因。
混凝土结硬后与钢筋牢固地粘结在一起，能相互 传递应力。
钢筋与混凝土有相近的线膨胀系数。 混凝土可以保护钢筋不发生锈蚀。
注意：玻璃纤维、碳纤维等抗拉强度高的材料 也可作配筋用。
4、钢筋混凝土优缺点
优点 缺点
耐久性好 耐火性好 整体性好 可模性好 取材容易
3)混凝土的收缩
混凝土的收缩： 混凝土在空气中结硬时其体积 会缩小的现象。 原因：硬化初期水泥石在水化凝固结硬过程中 产生的体积变化，后期主要是混凝土内自由水分 蒸发引起的干缩。 混凝土收缩的特点： 结硬初期收缩变形发展很快，两周可完成全部收缩 的25%，一个月完成50%，三个月后增长缓慢，两年 后趋于稳定。最终收缩值约为（2～6）×10-4）。
10 5 经验公式： E c 34 .7 2 .2 f cu，k
E c G 0 .4 E 剪切模量： c c 2 ( 1 u ) c
混凝土结构设计原理(课件)
高性能混凝土的研究和应用，使得混凝土 结构的性能更加优异，满足了更加复杂和 多样化的工程需求。
02 混凝土结构设计基本原则
结构设计原则
01
02
03
04
Hale Waihona Puke 结构完整性确保混凝土结构在各种工况下 的整体性，避免出现裂缝、断
裂等损伤。
承载能力
根据预期的载荷和应力要求， 设计混凝土结构的承载能力。
耐久性
考虑环境因素和预期使用寿命 ，确保混凝土结构在使用期间
工现场进行搅拌、浇注和养护的混凝土构件。
按受力特点分类
混凝土结构可以分为框架结构、剪力墙结构、框架-剪力墙结构等。框架结构的受力特 点是主要承受横向和纵向的荷载，通过梁和柱的连接实现；剪力墙结构的受力特点是主 要承受横向荷载，通过剪力墙的连接实现；框架-剪力墙结构的受力特点是结合了框架
和剪力墙的特点，形成了一种混合结构形式。
05 混凝土结构设计中的问题 及解决措施
混凝土裂缝问题及解决措施
总结词
混凝土裂缝是混凝土结构设计中 常见的问题，会导致结构承载能
力下降和耐久性降低。
原因分析
混凝土裂缝产生的原因包括施工过 程控制不当、结构设计不合理、材 料质量不合格等。
解决措施
针对不同原因采取相应的解决措施， 如加强施工过程控制、优化结构设 计、选用优质材料等。
混凝土结构发展历程
19世纪中叶
20世纪初
随着水泥和混凝土技术的发展，混凝土开 始被应用于建筑和桥梁工程中。
钢筋混凝土的发明和应用，使得混凝土结 构的强度和稳定性得到了显著提高。
20世纪50年代
21世纪初
预应力混凝土的出现，进一步提高了混凝 土结构的承载能力和耐久性，为现代大型 混凝土结构的建造奠定了基础。
第四章 受弯构件正截面受力性能--混凝土结构基本原理课件(同济大学土木工程学院建筑工程系顾祥林)
b
五、受弯构件正截面受力分析
3. 开裂阶段的受力分析
压区混凝土处于弹塑性阶段，但0 <ct< cu
(以混凝土强度等级不大于C50的钢筋混凝土受弯构件为例 )
xn= nh y0 y
0
ct
fc
c 0
M
yc
C
xn
C f c b n h0 (1
1 0 ) t 3 c
h0 h
s
b
t0 tb= tu
sAs
h xcr 2 xcr M cr f t b(h xcr )( ) 2 3 A 设h0 0.92 h, 令 A 2 E s xcr bh 2 E f t As (h0 ) 3
M cr 0.292(1 2.5 A ) ft bh
As
as
s
tb
b
ct c s ' s n h0 y n h0 as ' (1 n )h0
五、受弯构件正截面受力分析
1. 基本假定
混凝土受压时的应力-应 变关系
1 n 2 ( f cu 50), 当n 2时，取 n 2 60
0
ct
fc
c 0
M
yc
C
xn
h0 h
1 1 0t 2 12 c 1 0 M f c b n h0 (1 ) 1 n 1 t 1 0 3 c 1 3 ct 1 1 0t 2 12 c s As h0 1 n 1 1 0 1 3 ct
2 E As 1 bh h xcr A 1 E s 2 bh
