室外散水及伸缩缝
勒脚和散水的设置要求如下

勒脚和散水的设置要求如下勒脚和散水的设置要求如下:勒脚:1.应根据气候、建筑物的高度和屋面排水形式确定散水的宽度,一般为600mm~1000mm。
2.当采用无组织排水时,散水宽度应大于檐口挑出长度200mm~300mm。
3.为保证排水顺畅,散水的坡度一般为3%~5%。
4.散水外缘应高出室外地坪30mm~50mm。
5.防止房屋沉降后,散水与勒脚结合处出现裂缝。
在此部位应设缝,用弹性材料进行柔性连接。
6.室外散水、明沟和台阶与墙面接触部位应留变形缝。
散水纵和每6m左右范围内亦应留变形缝,缝宽为10~20mm(缝深为基层和面层混凝土厚度之和),并均用沥青或油膏嵌缝。
7.散水外边缘应顺直,楞角整齐,散水面应有向外的坡度。
散水:1.应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定散水的宽度,一般为600mm~1000mm。
2.散水宽度应满足排除檐口挑出的雨水的需要。
3.为保证排水顺畅,一般散水的坡度为3%~5%。
4.散水应与外墙面断缝,打封闭胶或灌沥青砂。
断缝宽度一致,胶面平整、光滑。
断缝宽度为20mm。
5.散水拐角处均设置断缝,注封闭胶或沥青砂。
6.室外台阶、坡道、散水等部位,应与建筑物主体断开设缝,缝应宽窄一致、顺直,缝中填柔性材料。
7.砼散水应在外墙饰面工程完成后再施工。
首先必须确保基土回填土和灰土垫层的夯填质量,杜绝不均匀下沉现象发生。
模板的支设要拉通线、抄平,要做到通顺平直,坡向正确(向外坡4%)。
严禁用砖砌代替模板,散水与建筑物外墙分离,缝宽20mm,不准用油毡隔缝。
纵向6m左右分格,缝宽20mm,施工时应分块筑打,震实压光,随打随抹一次成活。
要求散水表面密实光洁,无裂缝、脱皮、麻面和起砂等现象。
缝内填塞1:2沥青砂浆(宜掺适量滑石粉)要勾抹烫压平整,或在其表面再用油膏嵌缝,则观感效果更好,不允许用热沥青灌缝。
并注意纵向分格缝要避开落水管出口处,以免雨水从缝内浸入基础。
塞缝工作要认真,不得污染外饰面墙裙。
建筑工程施工细部做法之室外台阶、坡道及散水、明沟

建筑⼯程施⼯细部做法之室外台阶、坡道及散⽔、明沟1、台阶(1)台阶相邻两部⾼差⼩于10mm,齿⾓整齐,防滑条顺直、牢固,抹灰⾯良好。
(2)建筑物外墙或地⾯与台阶、坡道结构不同时,应留变形缝,其做法应符合设计要求。
(3)砖台阶:施⼯时,基⼟夯成斜⾯,回⼟则夯成踏步形,然后再灰⼟层上砌砖,每个踏步先砌⼀层平砖,再砌⼀层侧砖,台阶阳⾓处则平砌⼀砖见⽅。
砖间缝隙要挤满砂浆。
采⽤⽴砖铺砌时,错开半砖,留⼯字缝,调整灰缝,合理排砖,保证图案统⼀,灰缝平顺、整齐。
砖台阶留⼯字缝效果图(4)⽔泥混凝⼟台阶:踏步宜设φ8钢筋或⾓钢护棱,以便保护踏步棱⾓不受损。
台阶踏步设钢筋护棱效果图(5)镶嵌⽯⼦台阶:⽯⼦要粒径基本⼀致,颜⾊⼤致相同,镶嵌牢固。
镶嵌⽯⼦台阶效果图(6)室外青⽯条台阶:⽯条要求规格统⼀,⾊泽⼀致,施⼯时要灰缝⼀致,排列整齐,砌筑牢固。
⼏种室外台阶效果图2、坡道坡道下⽅的基⼟及垫层等均要求的斜度做成斜⾯,基⼟、垫层厚度及压实度符合设计要求,坡道斜度较⼩时,可做成光⾯,也可相隔30mm左右设置⼀道防滑条。
坡道斜度⼤于10%时,斜坡⾯层应做成齿槽形(礓磋),礓磋可以⽤⽔泥砂浆抹成,也可⽤砖砌。
⽤⽔泥砂浆抹平的礓磋,施⼯时⽤两块靠尺平⾏地放在地⾯⾯层上,靠尺断⾯为80mm×6mm,相距80mm。
⽤⽔泥砂浆在两靠尺间抹⾯,上⼝与上靠尺顶边齐平,下⼝与下靠尺底边相平,这样从上到下抹出即成齿槽;⽤砖砌的礓磋坡道,施⼯时在礓磋的上边及下边各砌⼀⾏⽴砖,斜段部分⽤普通黏⼟砖侧砌,⽤砂做垫层并扫缝。
坡道要做到坡度⼀致,收头整齐;礓磋坡道要做到齿槽均匀、平⾏,齿⾓整齐、⾊泽⼀致;圆弧形礓磋坡道弧形要⼀致,齿槽间距要统⼀。
⼏种室外坡道效果图3、室外散⽔(1)散⽔与明沟下的回填⼟密实度要达到设计和规范要求。
(2)散⽔必须做到内⾼外地,坡度坡向(4%向外坡)正确,与墙⾯接触处设置沉降缝,沿长度⽅向每隔不⼤于6m设置垂直于墙⾯的分隔缝,多有转⾓处均设45°分隔缝,伸缩缝要避开⽔落⼝正下⽅,缝内填嵌柔性密封防⽔材料。
(完整版)室外散水施工技术交底

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
交底内容:3、首层室外散水出外墙外侧干挂石材外表面的宽度为900mm(对南北两侧大阳台而言,出阳台装饰外表面的宽度为900mm),散水与石材外表面的交接处留15宽20mm深的伸缩缝,缝隙内用柔性嵌缝油膏填缝,缝内填嵌均匀密实,散水平面至少压外墙石材3-5mm,散水内侧最高处标高为-0.39m,散水外侧最低处标高为-0.42m,散水向外找坡坡度约为4%。
4、砼散水转角及沿散水长度方向每6m均留设20×20mm(宽×深)的伸缩缝,转角处伸缩缝与外墙面(包括阳台外阳角)成45度角,其它部位伸缩缝与外墙面垂直,伸缩缝位置避免设在明装雨水管部位。
5、散水施工前,回填素土及3:7灰土必须分层回填并仔细夯实,每层回填厚度不大于20cm,回填时,每层至少夯实达到三遍,打夯一夯压半夯,夯夯相接,纵横交叉,分层夯打,不留间隙,在墙边、边角、阴阳转角、管边等无法用打夯机夯实的部位人工用木夯夯实。
6、模板支设时,根据散水的厚度裁切好模板的尺寸,模板高度超出散水厚度50mm,模板侧面采用废旧20钢筋@600进行加固,钢筋深入夯实土内不小于30mm。
7、散水C20砼配合比如下:水泥:砂子:石子:水=1:1.6:3.0:0.57,即100KgP.032.5普通硅酸盐水泥需用中砂160Kg、碎石300Kg、自来水57Kg。
散水C20砼用机械搅拌均匀密实,搅拌时间不少于150s。
7、地面混凝土表面收完后必须用木抹子搓压表面,防止混凝土表面出现裂缝。
在初凝前,用木抹子拍压两至三遍,搓成麻面,以闭合收水裂缝,然后用铁抹子压光,在混凝土终凝前用铁抹子三次压光。
8、养护:浇筑完毕约12~14小时后,砼达到终凝后视天气情况铺一层塑料薄膜和一层50厚阻燃纤维被进行养护(当日平均气温低于5℃时,不得浇水),同时,由专人负责成品保护,严禁上人踩压,养护时间不少于7d,当抗压强度达到5Mpa后方准上人,方可正常使用。

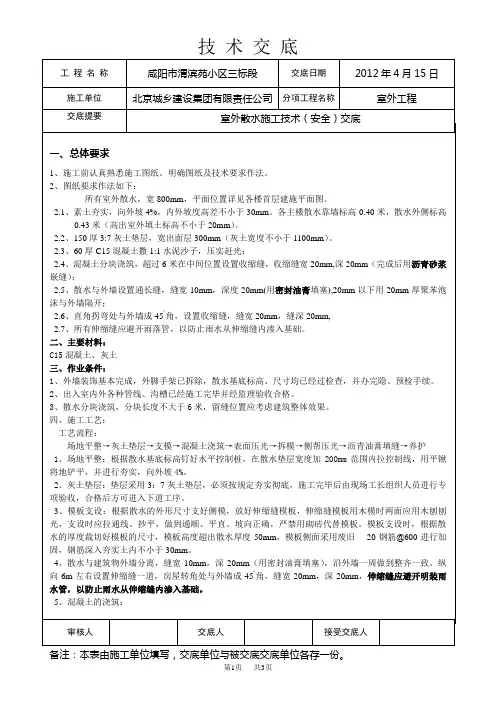

室外散水施工技术(安全)交底

二、主要材料:
C15混凝土、灰土
三、作业条件:
1、外墙装饰基本完成,外脚手架已拆除,散水基底标高、尺寸均已经过检查,并办完隐、预检手续。
2、出入室内外各种管线、沟槽已经施工完毕并经监理验收合格。
3、散水分块浇筑,分块长度不大于6米,留缝位置应考虑建筑整体效果。
四、施工工艺:
工艺流程:
场地平整→灰土垫层→支模→混凝土浇筑→表面压光→拆模→侧帮压光→沥青油膏填缝→养护
1、场地平整:根据散水基底标高钉好水平控制桩,在散水垫层宽度加200mm范围内拉控制线,用平锹将地铲平,并进行夯实,向外坡4%。
2、灰土垫层:垫层采用3:7灰土垫层,必须按规定夯实彻底,施工完毕后由现场工长组织人员进行专项验收,合格后方可进入下道工序。
5、表面不规则裂缝:不是原浆压光,表面浆皮风裂所致;3:7灰土垫层施工不认真,或肥槽回填时未夯实所致,故在施工前一定要做好施工隐、预检工作。
七、成品保护:
1、注意外墙面保护,必要时立木板遮挡。
2、严禁在已完成的散水上拌和砂浆,以免污染外墙和散水。
3、应有专人负责养护,早期严禁上人。
八、安全环保措施
1、工人进行施工时必须佩戴安全帽。源自9、冬、雨期施工应采取有效措施,以确保散水质量。
五、质量标准:
1、主控项目:
1.1混凝土强度等级为C15,商品混凝土。;
1.2面层与基层结合牢固,无空鼓、裂纹,散水严禁下沉。
2、一般项目:
2.1面层表面洁净、密实、无裂缝、蜂窝、麻面、脱皮、起砂等缺陷;
2.2面层表面的坡度符合设计要求(坡度为4%),不得有倒泛水和积水现象;
2.3缝宽窄、深浅均匀一致,缝内填嵌均匀饱满。

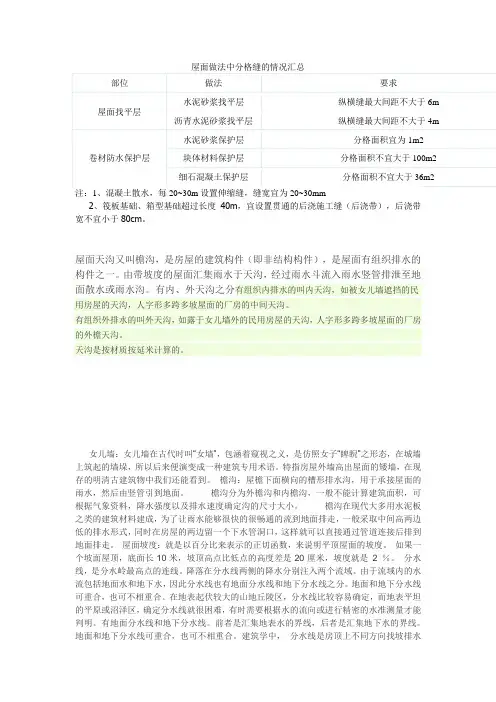

散水做法

屋面做法中分格缝的情况汇总部位做法要求屋面找平层水泥砂浆找平层纵横缝最大间距不大于6m 沥青水泥砂浆找平层纵横缝最大间距不大于4m卷材防水保护层水泥砂浆保护层分格面积宜为1m2块体材料保护层分格面积不宜大于100m2细石混凝土保护层分格面积不宜大于36m2注:1、混凝土散水,每20~30m设置伸缩缝,缝宽宜为20~30mm2、筏板基础、箱型基础超过长度40m,宜设置贯通的后浇施工缝(后浇带),后浇带宽不宜小于80cm。
屋面天沟又叫檐沟,是房屋的建筑构件(即非结构构件),是屋面有组织排水的构件之一。
由带坡度的屋面汇集雨水于天沟,经过雨水斗流入雨水竖管排泄至地面散水或雨水沟。
有内、外天沟之分有组织内排水的叫内天沟,如被女儿墙遮挡的民用房屋的天沟,人字形多跨多坡屋面的厂房的中间天沟。
有组织外排水的叫外天沟,如露于女儿墙外的民用房屋的天沟,人字形多跨多坡屋面的厂房的外檐天沟。
天沟是按材质按延米计算的。
女儿墙:女儿墙在古代时叫“女墙”,包涵着窥视之义,是仿照女子“睥睨”之形态,在城墙上筑起的墙垛,所以后来便演变成一种建筑专用术语。
特指房屋外墙高出屋面的矮墙,在现存的明清古建筑物中我们还能看到。
檐沟:屋檐下面横向的槽形排水沟,用于承接屋面的雨水,然后由竖管引到地面。
檐沟分为外檐沟和内檐沟,一般不能计算建筑面积,可根据气象资料,降水强度以及排水速度确定沟的尺寸大小。
檐沟在现代大多用水泥板之类的建筑材料建成,为了让雨水能够很快的很畅通的流到地面排走,一般采取中间高两边低的排水形式,同时在房屋的两边留一个下水管洞口,这样就可以直接通过管道连接后排到地面排走。
屋面坡度:就是以百分比来表示的正切函数,来说明平顶屋面的坡度。
如果一个坡面屋顶,底面长10米,坡顶高点比低点的高度差是20厘米,坡度就是2 %。
分水线,是分水岭最高点的连线。
降落在分水线两侧的降水分别注入两个流域。
由于流域内的水流包括地面水和地下水,因此分水线也有地面分水线和地下分水线之分。

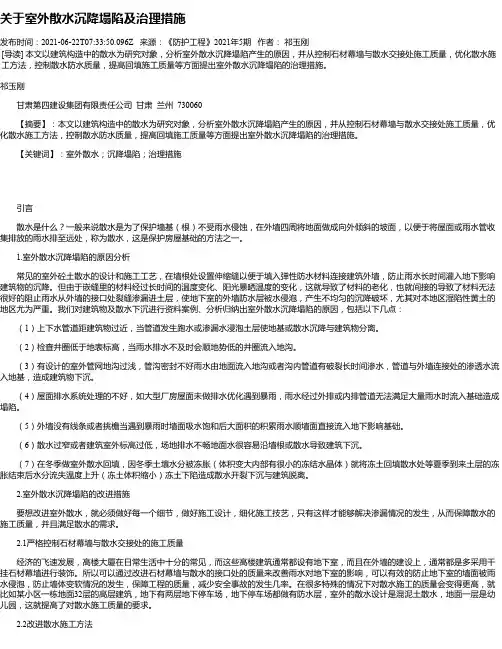

关于室外散水沉降塌陷及治理措施

关于室外散水沉降塌陷及治理措施发布时间:2021-06-22T07:33:50.096Z 来源:《防护工程》2021年5期作者:祁玉刚[导读] 本文以建筑构造中的散水为研究对象,分析室外散水沉降塌陷产生的原因,并从控制石材幕墙与散水交接处施工质量,优化散水施工方法,控制散水防水质量,提高回填施工质量等方面提出室外散水沉降塌陷的治理措施。
祁玉刚甘肃第四建设集团有限责任公司甘肃兰州 730060【摘要】:本文以建筑构造中的散水为研究对象,分析室外散水沉降塌陷产生的原因,并从控制石材幕墙与散水交接处施工质量,优化散水施工方法,控制散水防水质量,提高回填施工质量等方面提出室外散水沉降塌陷的治理措施。
【关键词】:室外散水;沉降塌陷;治理措施引言散水是什么?一般来说散水是为了保护墙基(根)不受雨水侵蚀,在外墙四周将地面做成向外倾斜的坡面,以便于将屋面或雨水管收集排放的雨水排至远处,称为散水,这是保护房屋基础的方法之一。
1.室外散水沉降塌陷的原因分析常见的室外砼土散水的设计和施工工艺,在墙根处设置伸缩缝以便于填入弹性防水材料连接建筑外墙,防止雨水长时间灌入地下影响建筑物的沉降。
但由于嵌缝里的材料经过长时间的温度变化、阳光暴晒温度的变化,这就导致了材料的老化,也就间接的导致了材料无法很好的阻止雨水从外墙的接口处裂缝渗漏进土层,使地下室的外墙防水层被水侵泡,产生不均匀的沉降破坏,尤其对本地区湿陷性黄土的地区尤为严重。
我们对建筑物及散水下沉进行资料案例、分析归纳出室外散水沉降塌陷的原因,包括以下几点:(1)上下水管道距建筑物过近,当管道发生跑水或渗漏水浸泡土层使地基或散水沉降与建筑物分离。
(2)检查井圈低于地表标高,当雨水排水不及时会顺地势低的井圈流入地沟。
(3)有设计的室外管网地沟过浅,管沟密封不好雨水由地面流入地沟或者沟内管道有破裂长时间渗水,管道与外墙连接处的渗透水流入地基,造成建筑物下沉。
(4)屋面排水系统处理的不好,如大型厂房屋面未做排水优化遇到暴雨,雨水经过外排或内排管道无法满足大量雨水时流入基础造成塌陷。
室外台阶散水

室外台阶散水(一)水泥砂浆散水(面层)1.材料要求(1)水泥:宜用32.5号硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。
(2)砂:中砂或粗砂,含泥量不大于5%。
(3)石子:卵石或碎石,粒径0.5〜3.2cm,含泥量不大于2%。
2.主要机具应备有混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板震捣器、刮杠、木抹子、胶皮水管、木折尺等。
3.作业条件(1)基底地质情况、标高、尺寸均经过检查,并办完隐检手续。
(2)设置分割缝缝:室外混凝土垫层宜设置分隔缝,防止热胀冷缩使散水层出现不规则裂缝。
(3)散水层安置好固定地面与楼面镶边连接件所用的锚栓或其它连接材料。
(4)混凝土垫层的缩缝有平头缝、企口缝、段缝三种。
伸缝的宽度一般为20〜30mm,上下贯通,沿缝两侧垫层板边如需加肋,应符合设计要求。
(5)大面积地面散水层应分区段进行浇筑,其宽度一般为3〜4m,但应结合分隔缝位置,不同材料的地面面层的连接处和设备基础的位置的划分。
在分缝处钉上水平桩。
(6)埋在垫层中的暖卫、电气等各种设备暗管线已安装完毕,并经有关部门验收。
(7)核对混凝土配合比,检查后台磅秤,进行技术交底。
准备好混凝土试模。
(8)混凝土垫层厚度不应小于60mm,其强度不宜低于CIO.4.操作工艺工艺流程:清理基底一拌制混凝土一混凝土浇筑一振捣一找平一养(1)基底表面清理:基底表面的淤泥、杂物均应清理干净,并应有防水和排水的措施。
如果是干燥非粘性土应用水润湿,表面不得留有积水。
(2)拌制混凝土:后台操作人员要认真按混凝土的配合比投料,每盘投料顺序为:石子f水泥f砂f水。
应严格控制用水量,搅拌要均匀,最短时间一般不少于1.5min。
按规定制作试块。
试块组数每500m2地面不少于一组,不足500m2,按500m2计算。
(3)浇筑混凝土:①浇筑混凝土一般从一端开始,或跳仓进行,并应连续浇筑。
②混凝土浇筑后,应及时振捣,在2h内必须振捣完毕。
(4)混凝土振捣:一般采用平板式振捣器,但散水层厚度超过20cm时,应采用插入式振捣器;其移动间距不大于作用半径的1.5倍。
室外台阶散水施工

室外台阶散水施工一、石材台阶一、施工准备(一)作业条件1、大理石(花岗石)板材进场后,应侧立堆放在室内,光面相对,背面垫松木条,并在板下加垫木方,拆箱后详细核对品种、规格、数量、石材放射性物质检测报告等是否符合设计要求,有裂纹、缺楞、掉角、翘曲和表面有缺陷时,应予剔除。
室内抹灰(包括门口)、地面垫层、预埋在垫层内的电管及穿地面的管线均已完成。
2、施工操作前对大理石(花岗石)的施工要画出施工大样图,并严格安装排砖图施工。
(二)材料要求材料符合现行国家行业标准《天然大理石建筑板材》(JC79)、《天然花岗石建筑石材》(JC205)、《建筑材料放射性核素限量》(GB6566),并按规定检验石材的放射性是否符合要求。
水泥:42.5级硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥;白水泥:白色硅酸盐水泥,采用42.5级;砂:中砂或粗砂,含泥量不大于3%;清洗剂:蜡、草酸。
(三)施工机具手推车、铁锹、靠尺、浆壶、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙线、橡皮锤(或木锤)、铁水平尺、弯角方尺、钢錾子、合金钢扁堑子、台钻、合金钢钻头、笤帚、砂轮锯、磨石机、钢丝刷等。
三、工艺流程准备工作→基层处理→弹线→试排→刷水泥浆及铺砂浆结合层→铺花岗石板块→灌缝、擦缝四、操作工艺(一)准备工作以施工大样图为依据,仔细核对各部位尺寸和做法,计算好各细部及边角部位尺寸,如果有场外加工,要对石材的颜色、花纹进行考察,对石材的放射性要有检测报告。
本工程台阶踏步要求宽度300mm,高度140mm。
面板石材厚度20mm,立板高度12cm。
(二)基层处理将地面垫层的杂物清理干净,井检查基层有无空鼓现象,如有用云石机将空鼓部位切除并重新浇筑。
垫层上的砂浆要用工具清除,并清扫干净。
(三)弹线在基层上弹上十字控制线,控制台阶方正,以防台阶地面石材铺贴工时,边角部位出现斜条块。
十字控制线要弹在混凝土垫层上,并引至墙面底部,然后依据室内地面标高分别找出面层及台阶踏步标高,室内地面标高为±0.00m,平台地面标高为-0.020m,台阶每步高度140mm。
关于水泥混凝土散水、明沟的伸缩缝设置的做法

水泥混凝土散水和明沟的伸缩缝设置是为了应对混凝土结构由于温度、湿度等因素引起的膨胀和收缩而产生的变形,以减少混凝土的开裂和损坏。
以下是一些常见的做法:
1. 散水:在较大面积的水泥混凝土铺设中,可以通过设置散水来减缓混凝土的温度升高。
散水一般在施工过程中进行,通过喷水或覆盖湿布等方式降低混凝土表面的温度,防止过快干燥和热裂。
2. 伸缩缝:对于较大面积的水泥混凝土结构,如地面、墙面或水池等,应根据设计要求合理设置伸缩缝。
伸缩缝可以分割混凝土结构,允许其在受力作用下发生适当的收缩或膨胀,以减少裂缝的出现。
伸缩缝一般使用柔性材料填充,如橡胶条或聚氨酯密封胶。
3. 明沟:在需要排水的区域,如地面或道路边沟等,可以设置明沟来收集和排除积水。
明沟一般位于混凝土结构的边缘或附近,并通过排水系统将水引导到合适的排水设施。
明沟的设置可以减少积水对混凝土结构的损害,防止水泥混凝土因长期浸泡而腐蚀或破坏。
在进行水泥混凝土散水和明沟伸缩缝设置时,应根据具体工程的要求和相关规范进行设计和施工。
确保设置的散水措施和伸缩缝符合工程需求,能够有效减少混凝土的开裂和损坏,并提高混凝土结构的使用寿命和安全性。
建筑专业名词解释(散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙)

一些专业名词解释:散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙散水:指房屋周围保护墙基,分散雨水远离墙脚的保护层,一般宽度在800mm左右。
有砖铺散水、现浇细石混凝土和混凝土散水等几种。
这样容易使地基更容易沉降,简单来说不做散水那今后房子的墙壁更容易有裂缝.从墙根往外一般有半米的水泥地。
房子周围或看看随便一栋楼周围自墙根向外一米左右是不是一个水泥结构的地面.那就是散水。
很多建筑物都有顾名思义“散水”上边向下掉水它可以向外散水建筑物四周,围绕着建筑物的那一圈室外地坪的,散水的做法很多,不一定是水泥做的。
“散水”是设在外墙四周的倾斜护坡,坡度一般为3%-5%,宽度一般为0.6米—1米,其目的是迅速将地表水排离,避免勒脚和下部砌体受水。
散水的构造:1.60厚C15混凝土撒1:1水泥砂子,压实赶光2.150厚3:7灰土垫层,超出散水外缘500mm.3.素土夯实向外坡6%按从上到下的顺序.”踢脚线”、“踢脚板”是墙面贴近地板的部分有一圈大约5~10cm高的裙板,目的是人走到墙边时防止鞋子踢脏白墙,另外摆放家具是也可以防止家具贴墙过近毁坏墙面;“内墙裙"是指室内墙裙,墙裙的作用与护墙板、踢脚板类似,只不过是高度一般是1~2米左右至地面的部分.泛水泛水:fàn shuǐ1。
古水名。
故道在今河南省中牟县南。
久湮。
2.古水名。
故道在今山东省曹县北,从古济水分出,东北流至定陶县北.注入古菏泽.久湮.泛水是建筑上的一种防水工艺,通俗的说其实就是在墙与屋面,也就是在所有的需要防水处理的平立面相交处进行的防水处理,说白了就是用防水材料把墙角包住. 和散水不同其构造要点及做法为:(1)降屋面的卷材继续铺至垂直墙面上,形成卷材防水,泛水高度不小于250mm。
(2)在屋面与垂直女儿墙面的交接缝处,砂浆找平层应抹成圆弧形或45度斜面,上刷卷材胶粘剂,使卷材胶粘密实,避免卷材架空或折断,并加铺一层卷材。
室外散水之间变形缝做法

室外散水之间变形缝做法室外散水系统是指在建筑物外部的地面和墙面中安装的排水系统,主要用于雨水和污水的排放。
在安装室外散水系统时,变形缝的处理是必不可少的,因为大部分室外散水系统将经历不断的变化,例如地面和墙面的膨胀和收缩,以及水的冲击和流动。
为了确保室外散水系统的持久性和可靠性,必须正确地安装和维护变形缝。
下面我们来了解一下室外散水之间变形缝做法。
变形缝的定义变形缝是建筑物长期使用过程中产生的热胀冷缩、水脹水缩、地震、沉降、因重物施力等因素造成的构件在不改变室外散水系统整体结构的状态下能允许发生相对位移的缝隙,它是个起到缓冲作用的连接装置,保证室外排水系统长期的运转和使用。
变形缝的种类常见的室外散水之间变形缝有三种类型:伸缩缝、伸缩隙和球墨铸铁管道缝。
1、伸缩缝伸缩缝可以根据地基的变化而产生相应的伸展和收缩,可以在多个方向上运动,例如水平移动和竖直伸缩。
这种变形缝通常被用于连接大面积的混凝土板或墙面。
2、伸缩隙与伸缩缝不同,伸缩隙是由于地基的变化或不同构件之间的差异而产生的不规则间隙。
为了确保室外散水系统的稳定性和安全性,这些缺口必须填充耐久性合适的胶缝材料。
3、球墨铸铁管道缝在连接球墨铸铁排水管时,使用双锥橡胶密封环和管道接口。
密封环可以容忍管道的不同形状,同时允许管道在水平和垂直方向上的一定移动。
这种接头还可以避免排水管道中的流体泄漏。
变形缝的材料正确的变形缝材料可以增强室外散水系统的抗剪强度和承载能力。
常见的材料有:1、硅酮密封胶:硅酮密封胶能够在极端寒冷或闷热的环境中保持其耐久性,具有高弹性,可在不同的温度和湿度条件下形变。
2、聚氨脂泡沫:聚氨脂泡沫是一种可以弹性伸缩的绝缘材料,具有耐腐蚀性和耐久性。
3、热塑性橡胶:热塑性橡胶富含弹性和耐候性,能耐受高温,同时具有耐水和耐油的特性。
4、丙烯酸密封胶:丙烯酸密封胶可以与混凝土和金属表面良好地粘合,同时可耐受不同的环境和物理条件。
变形缝的安装在安装变形缝时,必须遵循下列步骤:1、确定变形缝的位置和尺寸:根据地基、建筑物和排水管道的状态和变化,确定变形缝的位置和相应的尺寸。
地面伸缩缝技术要求及规范

6、整体面层铺设时,地面 变形缝的位置应符合本规范 3.0.16条的规定,大面积水 泥类面层应设置分格缝。
7、大面积板块面层的伸缩 缝及分格缝应符合设计要求。
8、板块面层地面辐射供暖 的板块面层的伸、缩缝及分 隔缝应符合设计要求,面层 与柱、墙之间应留不小于 10mm的空隙。
地面伸缩缝技术要求及规范
规范标准:《建筑地面工程施工 质量验收规范》
本文通过分析建筑地面工程施 工质量验收规范,整理了地面伸缩 缝相关要求及规范。
一、伸缩缝的规范要求
1、室外地面验收规范中对混凝土散 水、明沟伸缩缝提出要求,不得大于10m, 温差超过15度的地区,延长米间距4-6m。 散水,明沟和台阶与建筑物交界处设置 伸缩缝。上述缝宽应为15mm-20mm,封内 填充柔性密封材料。
2、地面验收规范中对地面的变形缝 的设置作出了明确要求。建筑地面的沉 降缝、伸缩缝、防震缝应与结构相应缝 的位置一致,重点应贯穿建筑地面的各 构造成。
3、 室内地面混凝土垫层和 陶粒混凝土垫层应设置纵横 伸缩缝,间距不得大于6m。
4、垫层的纵向伸缩缝应做平 头缝或加肋平头缝。超过 150mm做企口缝。横向缝应 做假缝。
✓ 当打胶时,胶面应略低于两侧 饰面。两侧贴美纹纸辅助打胶。 当安装成品伸缩缝条时,伸缩 缝应与两侧地面平齐。
举例说明
三、伸缩缝做法
1、铝合金成品变形缝 选用成品变形缝,盖板面层 同地面面层材质一致,较美观, 用于装修要求较高的空间。
2、不锈钢盖板变形缝
不锈钢盖板变形缝,盖板为不锈钢成品盖板。与 其他地面材质不一致。一般用于装修要求不高区域。
9、大面积铺设实木复合地 板时,应分段铺设,分段缝 的处理应符合设计要求。
建筑专业名词解释

一些专业名词解释:散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙散水:指房屋周围保护墙基,分散雨水远离墙脚的保护层,一般宽度在800mm左右。
有砖铺散水、现浇细石混凝土和混凝土散水等几种。
这样容易使地基更容易沉降,简单来说不做散水那今后房子的墙壁更容易有裂缝。
从墙根往外一般有半米的水泥地.。
房子周围或看看随便一栋楼周围自墙根向外一米左右是不是一个水泥结构的地面。
那就是散水。
很多建筑物都有顾名思义“散水”上边向下掉水它可以向外散水建筑物四周,围绕着建筑物的那一圈室外地坪的,散水的做法很多,不一定是水泥做的.“散水”是设在外墙四周的倾斜护坡,坡度一般为3%-5%,宽度一般为0.6米-1米,其目的是迅速将地表水排离,避免勒脚和下部砌体受水。
散水的构造:1.60厚C15混凝土撒1:1水泥砂子,压实赶光2.150厚3:7灰土垫层,超出散水外缘500mm。
3.素土夯实向外坡6%按从上到下的顺序."踢脚线"、“踢脚板”是墙面贴近地板的部分有一圈大约5~10cm高的裙板,目的是人走到墙边时防止鞋子踢脏白墙,另外摆放家具是也可以防止家具贴墙过近毁坏墙面;“内墙裙”是指室内墙裙,墙裙的作用与护墙板、踢脚板类似,只不过是高度一般是1~2米左右至地面的部分。
泛水:泛水是建筑上的一种防水工艺,通俗的说其实就是在墙与屋面,也就是在所有的需要防水处理的平立面相交处进行的防水处理,说白了就是用防水材料把墙角包住。
和散水不同其构造要点及做法为:(1)降屋面的卷材继续铺至垂直墙面上,形成卷材防水,泛水高度不小于250mm。
(2)在屋面与垂直女儿墙面的交接缝处,砂浆找平层应抹成圆弧形或45度斜面,上刷卷材胶粘剂,使卷材胶粘密实,避免卷材架空或折断,并加铺一层卷材。
散水做法

屋面天沟又叫檐沟,是房屋的建筑构件(即非结构构件),是屋面有组织排水的构件之一。
由带坡度的屋面汇集雨水于天沟,经过雨水斗流入雨水竖管排泄至地面散水或雨水沟。
有内、外天沟之分有组织内排水的叫内天沟,如被女儿墙遮挡的民用房屋的天沟,人字形多跨多坡屋面的厂房的中间天沟。
有组织外排水的叫外天沟,如露于女儿墙外的民用房屋的天沟,人字形多跨多坡屋面的厂房的外檐天沟。
天沟是按材质按延米计算的。
女儿墙:女儿墙在古代时叫“女墙”,包涵着窥视之义,是仿照女子“睥睨”之形态,在城墙上筑起的墙垛,所以后来便演变成一种建筑专用术语。
特指房屋外墙高出屋面的矮墙,在现存的明清古建筑物中我们还能看到。
檐沟:屋檐下面横向的槽形排水沟,用于承接屋面的雨水,然后由竖管引到地面。
檐沟分为外檐沟和内檐沟,一般不能计算建筑面积,可根据气象资料,降水强度以及排水速度确定沟的尺寸大小。
檐沟在现代大多用水泥板之类的建筑材料建成,为了让雨水能够很快的很畅通的流到地面排走,一般采取中间高两边低的排水形式,同时在房屋的两边留一个下水管洞口,这样就可以直接通过管道连接后排到地面排走。
屋面坡度:就是以百分比来表示的正切函数,来说明平顶屋面的坡度。
如果一个坡面屋顶,底面长10米,坡顶高点比低点的高度差是20厘米,坡度就是2 %。
分水线,是分水岭最高点的连线。
降落在分水线两侧的降水分别注入两个流域。
由于流域内的水流包括地面水和地下水,因此分水线也有地面分水线和地下分水线之分。
地面和地下分水线可重合,也可不相重合。
在地表起伏较大的山地丘陵区,分水线比较容易确定,而地表平坦的平原或沼泽区,确定分水线就很困难,有时需要根据水的流向或进行精密的水准测量才能判明。
有地面分水线和地下分水线。
前者是汇集地表水的界线,后者是汇集地下水的界线。
地面和地下分水线可重合,也可不相重合。
建筑学中,分水线是房顶上不同方向找坡排水的交接线。
雨水口【inlet;gully】指的是管道排水系统汇集地表水的设施,由进水箅、井身及支管等组成。
散水质量要求

散水质量要求《散水质量要求:那些被忽视却至关重要的小细节》咱们盖房子或者做建筑,散水这东西,就像是房子的小跟班儿,老是被人忽略,但它的质量要求那可一点不能含糊。
首先,散水的宽度得合适。
你不能弄得像个细窄的小过道似的,起码得有个六七十厘米吧,太窄了的话,下雨的时候,那雨水就像调皮的小娃子,一下子就能蹦到墙根儿,时间一长,墙根儿就泡烂了,就像饼干蘸了水一样,软乎乎的,那墙能牢固吗?所以这个宽度啊,就像给房子打了把足够大的雨伞,挡住雨水的入侵。
再说这个坡度,散水得向外有个小坡度才好。
这个就像是滑梯一样,得让雨水能顺利地滑走啊。
要是没这个坡度,雨下一大点儿,水就在那儿积着,成了个小水洼,搞不好能把散水当成游泳池呢。
就有那种散水做得没坡度的,夏天里蚊子就在积水里生娃,整个屋外就像是蚊子的游乐场。
而且积水泡着散水,说不定它哪天就裂个大口子,像干裂的土地似的。
散水的材料也很关键呢。
有的人为了图便宜,用些劣质的混凝土,那就像给房子穿了双破草鞋,没走几步路就散架了。
好的混凝土做出来的散水,结结实实的,就像硬汉一样能经受得住岁月的考验。
而且这表面还不能坑坑洼洼的,得平整光滑,要是跟月球表面似的,那就等着看雨水在上面玩杂技吧,东跳跳西蹦蹦,指不定就溅得到处都是。
还有啊,散水和墙体之间得有伸缩缝。
这就好比给散水和墙划了个小界限,预示着大家各干各的,互相不干扰。
要是没有这个伸缩缝,散水和墙就像是贴得太紧的两个人,热胀冷缩的时候,互相拉扯,散水容易裂,墙也跟着遭罪。
我就见过一些散水质量不好的情况。
有一家院子里的散水裂得像蜘蛛网一样,冬天的时候一冻,裂缝更大了,看着就糟心。
另一家的散水坡度不对,一下雨门口就水汪汪的一片,进出都得蹚水,跟过河似的。
所以啊,咱别看散水不起眼,它的质量要求真的是要严格对待的,这是对房子的保护,也是给生活减少不必要的麻烦呢。
千万别等到散水出了问题,墙也跟着出状况了,才想起来当初应该好好打造它呀。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程施工劳务合同甲方:中国建筑第八工程局有限公司中南分公司(以下简称甲方)乙方:广西建工集团第一建筑工程有限责任公司(以下简称乙方)依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律法规,为明确甲乙双方职责,保证工程质量,按期完工,遵循平等、自愿、公平、本着诚实信用、合作共赢的原则,就甲方委托乙方参与施工长沙华润凤凰城二期室外散水、明沟、暗沟及伸缩缝工程劳务分包(以下简称分包工程)事宜,甲乙双方经协商一致,特订立本合同,双方共同遵照执行。
1、工程概况:1.1项目名称:长沙华润凤凰城二期A区二标段总承包工程1.2分包工程名称:室外散水、明沟、暗沟及伸缩缝工程2、工期要求:2.1本合同分包工程开竣工日期为:按项目部要求开竣工;2.2本合同分包工程未达到本合同约定工期要求标准的处罚:每延误一个日历天,乙方向甲方支付人民币2000元/天违约金;2.3本合同分包工程工期顺延的情况:经甲方确认的情况下,工期予以顺延。
3、质量要求:质量标准:合格,达到业主约定的住宅工程质量标准,如达不到标准乙方向甲方支付结算造价5%的违约金;4、安全、文明施工要求:达到长沙市安全、文明施工样板工地要求。
如达不到标准乙方向甲方支付结算造价5%的违约金;施工过程中乙方人员发生安全事故及意外伤亡事故,责任由乙方承担,相关费用及赔偿费用由乙方承担;乙方须办理必要的保险费用,并确保甲方和业主不会因乙方所雇用的任何工人和其他工作人员受到人身伤害(包括死亡)而依据劳动法和其他国家及地方政府的规章法令等遭受任何索赔、诉讼、处罚、开支、损失和损害等等。
5、分包工程范围5.1 工程范围:5.1.1室外散水(含明沟、暗沟等工序):土方清理、修整、回填、夯实等全部工作内容;暗沟、明沟的垫层砼、模板、砖砌体、抹灰、找坡及线条抹灰、预制盖板的铺设、调平等;散水基层土方清理、回填、夯实、砼垫层及随捣随抹、油膏灌缝,以及涉及有挑板的水泥砂浆找坡掺5%的防水剂等涉及图纸所注明的全部施工内容。
5.1.2伸缩缝:按经业主确认的施工图纸进行施工,变形缝盖板为镀锌铁皮或不锈钢板(0.7mm),包括清缝、填塞防水材料、止水带安装、盖板制作、刷防护材料等工序,并做搭接部位防水及嵌缝材料(详见设计图纸及甲方的技术交底,并作为合同附件)。
5.2 本分包合同文件中规定的乙方的责任、义务均为本分包工程范围。
5.3 甲方始终保留在合同履行过程中根据实际需要而对本分包工程范围内的部分工作做出必要的调整的权力。
6、工作内容分包工程包括本项目室外散水、明沟、暗沟及伸缩缝工程的全部工序。
6.1 本分包工程包括但不限于以下工作:6.1.1安全文明施工,材料采购、装(卸)车、运输及二次倒运;6.1.2乙方生活、生产临建工程由甲方解决;6.1.3按甲方项目经理部安排工作内容进行清洁;6.1.4按甲方要求为本项目其他施工作业队伍配合服务工作;6.1.5本合同工程范围内的场地清理、清扫、垃圾清运至甲方指定位置堆放;6.1.6合同中写明的或隐含的由乙方的任何义务产生的任何工作以及合同虽未提及但可合理推论得到的对工程的稳定、完整、安全、可靠及有效运行或为了符合及实现合同目的所必须的全部工作。
6.1.7本工程所需材料由乙方自行采购,材料的规格品种必须是通过甲方、业主、监理认可的品牌,合同单价一次性包干,不因指定的品牌而调整单价。
7、分包方式:7.1本合同工程室外散水及明沟、暗沟为包工包辅材、包机械;伸缩缝为包工包料施工。
7.2由甲方负责整个项目的管理,乙方负责承包本合同第5条和第6条约定分包工程范围和分包工程工作内容的专业施工及为完成上述作业而必须做的所有施工作业或工作的费用。
8、工程价款(币种:人民币,工程价款不含建筑工程营业税)8.1本合同为固定综合合同单价,合同暂定总价为160000元,乙方根据施工图纸及业主确认的设计变更内容进行施工,具体单价如下:8.1.1室外散水(含明沟、暗沟等工序)包工包辅材包机械综合单价为108元/m,按设计图示以散水中心线长度计算;8.1.2地下室与主楼之间的立面、平面镀锌铁皮伸缩缝包工包料综合单价为98元/m镀锌铁皮,按设计图示以长度计算;8.1.3地下室与主楼之间的立面、平面0.7mm不锈钢板伸缩缝包工包料综合单价为108元/m,按设计图示以长度计算;8.1.4屋面变形缝甲供主材,乙方包工包辅材包机械综合单价为60元/m,按设计图示以长度计算;支付工程款时乙方需提供建安发票,乙方在甲方要求的税务局缴纳建筑工程营业税并提供纳税依据后,甲方在结算时给予乙方建筑工程营业税的费用。
8.2本合同价款乙方已充分考虑了下述内容:8.2.1各种风险费用(包括材料价格、劳务费用、机械费用上涨,施工过程中发。
生安全事故及意外伤亡事故、政府相关文件规定影响乙方成本增加等风险费用已包含在本合同价款中,乙方不得主张计取其它任何费用。
);8.2.2本合同工程所缴纳的所有行政事业性费用;8.2.3成品保护费,现场垃圾清理、清扫费、清运费,工程完工及责任期内质量缺陷保修等费用;8.2.4乙方施工期间所有留洞、堵洞、开槽、修补、修复等费用;8.2.5乙方积极配合施工现场各施工作业队伍施工作业的配合费;8.2.6为保障整个项目施工现场安全、文明施工服务的服务费用;8.2.7本合同价款不受国家或地方相关法规、规章或通知等任何具有强制性和法律性调整文件的约束;8.2.8因乙方施工作业以及施工材料的运输、装(卸)货安全责任而发生的赔偿费用;8.2.9乙方须办理必要的保险费用,并确保甲方和业主不会因乙方所雇用的任何工人和其他工作人员受到人身伤害(包括死亡)而依据劳动法和其他国家及地方政府的规章法令等遭受任何索赔、诉讼、处罚、开支、损失和损害等。
8.2.10乙方人工费、材料费、机械费、运输费、措施费、管理费、规费、利润、上缴政府相关部门各种税费和各种保险费、乙方及乙方管理人员和工人为了完成本合同工程需按政府相关管理规定办理完善准予参与甲方本合同工程施工的所有相关费用(包括在工程所在地的备案登记、施工核准、乙方管理人员及工人计划生育费、办理工程所在地政府部门对外来施工企业的相关管理要求办理的相关手续等费用)、为完成本合同工程内容所需要的各种施工措施费;8.2.11安全文明施工所要求的防护、维护等设施的建立和维护、保护;警示(宣传)牌(幅)的设立和悬挂;为欢迎甲方上级、业主、国家或地方政府、行业主管部门等各相关领导到施工现场参观或指导、检查时所做的相关准备欢迎工作(包括准备、悬挂欢迎及宣传条幅(横幅),清理、整理施工现场等相关工作);8.2.12材料、机械、设备、料具的装卸、清点验收入库、堆放、维修、进退场、整理、保管、二次倒运等费用;8.2.13乙方生产、生活区用水电费用。
9、工程款支付9.1 工程预付款:本工程无预付款。
9.2 工程进度款9.2.1 支付条件:9.2.1.1向甲方项目部提供了乙方现场主要管理人员名单及负责各专业工作人员名单和乙方进场施工人员(工人)花名册及其身份证复印件;9.2.1.2乙方施工进度按甲方下达的进度计划按时完成了;已完工程质量达到合同约定标准,安全及文明施工符合合同要求,其它合同文件约定应完成的义务和责任已完成或已完善;9.2.1.3若乙方未达到上述条件要求,甲方有权单方面停止支付或延缓支付或按适当比例减少支付乙方工程款的付款额度。
9.2.2支付时间、方式和额度:乙方需每月20日前向甲方报送已完工程量月报表,甲方审核确认后,收到业主相应工程款(按总包合同节点支付)后的七个工作日内支付给乙方,以银行转账方式或承兑汇票方式支付工程款,乙方提供的收款凭证上的签章必须是与本合同约定的施工单位名称一致,要由法人代表(或法人代表书面授权)的书面签字。
甲方以业主付款节点按乙方已完经审核确认工程款的70%支付进度款;工程完工验收合格后,乙方交验齐全相关竣工资料并办理完结算,甲方收到业主支付的相应工程款后支付至竣工结算总价款的95%,另留5%的质量保证金待工程竣工按国家《建设工程质量管理条例》保修期满及招标人收到业主相应工程款后扣除已发生的工程维修费用,不计利息支付完工程尾款。
在支付乙方进度款时扣除以下有关款项:8.3.2.2.1 甲方已支付的工程款8.3.2.2.2生活用水电费,挂表计量,执行市场单价;没有挂表按乙方结算总价的1%扣除。
8.3.2.2.3 属乙方自身应交纳的费用而由甲方代交的;8.3.2.2.4甲方为本合同内容已代交的行政事业性费用,按乙方结算总价的1.5%扣除;8.3.2.2.5乙方租用甲方现场临时办公及宿舍费用(现场临时宿舍租赁费标准为150元/月·间);8.3.2.2.6 除甲供材料外甲方代购,乙方领用的材料款;8.3.2.2.7 乙方使用甲方的机械设备租赁费;8.3.2.2.8 由于乙方原因违约、违规、违章等所发生的其他扣(罚)款;8.3.2.2.9 按合同约定应扣除的其他费用。
10、工程竣工结算:完工验收之日起30个日历天内,若乙方不能按约定时间提交由此造成的后果或损失由乙方自己负责;乙方按照甲方要求的格式根据本合同有关条款约定及甲方相关管理规定编制完整的工程结算书呈报甲方相关部门审核,乙方所呈报的结算资料必须是完整的,在甲方审核过程中或审核完后,乙方另行所补报的补充资料,该补充资料属费用增加部分视为乙方已自动放弃,乙方不得以任何理由向甲方主张计取该费用;乙方所呈报的工程结算书经甲方相关部门审核后,必须经甲方总经济师和公司总经理签字确认后才具有法律效力,该结算书才能作为支付乙方工程款的依据。
11. 材料供应乙方为完成本合同变形缝工程(除屋面变形缝)所需所有材料均由乙方负责采购供应及保管;室外散水、明沟、暗沟所需要的除钢材、商品砼、木材、模板、周转工具、水泥、砂、石、砖主要材料由甲方供应外,其余辅材均由乙方负责采购供应及保管,其费用已包括在本合同工程价款中,如遇材料市场价格波动(包括政府强制性文件规定),均不作任何调整。
12.机械、机具供应乙方完成本合同工程内容所需所有机械、机具均由乙方承担,其费用已包括在本合同工程价款中,如遇机械机具市场价格波动,均不作任何调整;13、乙方驻工地代表:职务:项目经理联系电话:14、合同履行过程中引起的争议,双方应友好协商解决,协商不成时,由双方主管部门协调解决或双方均向甲方所在地人民法院提起诉讼。
15、本合同自甲乙双方法定代表(或委托代理)人签字,单位签章后生效,在甲乙双方结算完工程款、结清工程保修金后即告终止。
16、本合同一式四份(含合同附件1-4),甲方三份,乙方一份,具有同等法律效力。
合同附件1:《建设工程总分包安全管理协议》合同附件2:《关于对工程劳务乙方资金审核支付的管理规定》合同附件3:《工程质量保修书》合同附件4:《特别承诺函》甲方:中国建筑第八工程局有限公司乙方:广西建工集团第一建筑工程中南分公司有限责任公司法定代表(代理)人:法定代表(代理)人:2011年 6月10日合同附件1:建设工程总分包安全管理协议甲方(总承包方):中国建筑第八工程局有限公司中南分公司乙方(分包方):广西建工集团第一建筑工程有限责任公司项目名称:长沙华润凤凰城二期A区二标段总承包工程工程名称:室外散水、明沟、暗沟及伸缩缝工程按照《建筑法》、《安全生产法》、《建筑工程安全生产管理条例》等法律法规和建筑施工行业管理标准规范等相关规定,甲乙双方就现场的安全生产、文明施工达成如下协议。
