CA6100通用数字型可控硅触发板的应用

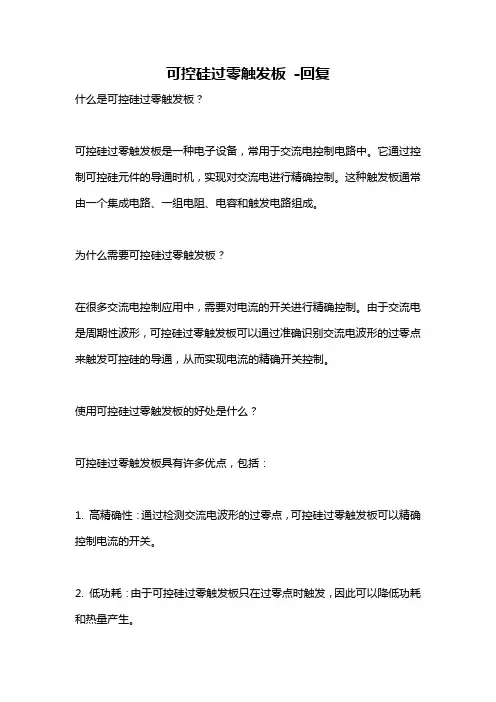

可控硅过零触发板 -回复
可控硅过零触发板-回复什么是可控硅过零触发板？可控硅过零触发板是一种电子设备，常用于交流电控制电路中。
它通过控制可控硅元件的导通时机，实现对交流电进行精确控制。
这种触发板通常由一个集成电路、一组电阻、电容和触发电路组成。
为什么需要可控硅过零触发板？在很多交流电控制应用中，需要对电流的开关进行精确控制。
由于交流电是周期性波形，可控硅过零触发板可以通过准确识别交流电波形的过零点来触发可控硅的导通，从而实现电流的精确开关控制。
使用可控硅过零触发板的好处是什么？可控硅过零触发板具有许多优点，包括：1. 高精确性：通过检测交流电波形的过零点，可控硅过零触发板可以精确控制电流的开关。
2. 低功耗：由于可控硅过零触发板只在过零点时触发，因此可以降低功耗和热量产生。
3. 保护性能：通过触发板可以实现对电路的启动和停止控制，并提供对过电流和过电压的保护功能。
4. 可靠性：可控硅过零触发板的集成电路和其他组件经过精心设计和测试，具有高度的可靠性和稳定性。
如何使用可控硅过零触发板进行电流控制？使用可控硅过零触发板进行电流控制的步骤如下：1. 连接电路：将可控硅过零触发板连接到需要控制的电路中。
确保正确连接电源、负载和控制信号。
2. 设置参数：根据需要，设定触发板的控制参数，如控制信号的幅值和频率。
3. 开始控制：通过控制信号触发板使可控硅在交流电波形的过零点导通。
可以使用外部信号源或计算机控制器来提供控制信号。
4. 监控和调整：实时监测电流输出，通过调整控制参数使电流达到所需的水平。
5. 保护功能：可控硅过零触发板通常具有过电流和过电压保护功能，以防止电路损坏。
确保正确设置这些保护参数，以保证系统的安全性。
如何选择适合的可控硅过零触发板？选择适合的可控硅过零触发板需要考虑以下因素：1. 功能需求：根据所需的电流控制精度、功率范围和保护功能等，选择具有相应功能的触发板。
2. 输入和输出电压：确保可控硅过零触发板的输入和输出电压与实际应用相匹配。
CA6100通用数字型可控硅触发板的应用
CA6100通用数字型可控硅触发板的应用我厂KGCFA－150/200~360型硅整流充电装置，自投入运行以来已有十年以上，由于设备的老化及其技术上的局限性，经常发生输出电压、电流振荡，甚至跳闸等事故。
严重影响我厂直流系统的稳定性，对全厂机组的正常运行埋下了隐患。
从1997年开始，我厂更换了新型GFM（Z）阀控密封铅酸蓄电池。
该种电池要求硅整流充电装置具有较高的稳压、稳流精度，同时还要具有限流恒压的充电方式。
因此，原硅整流充电装置已不能满足实际生产要求，需要对其进行改进。
KGCFA－150/200~360型硅整流充电装置的控制电路由电源板、信号板、直流放大器、触发板、直流互感器等组成。
分析其工作原理，我们认为造成硅整流充电装置运行不稳定的原因有以下几个方面：1.反馈采集元件性能差，至使反馈回来的电压、电流信号不稳定，且线性度差。
2.直流放大器调节性能下降。
直流放大器主要由分立电子元件组成，由于运行时间较长，大部分元件都已老化，工作特性发生变化，使直流放大器对信号的处理能力下降。
3.触发板采用正弦同步电压和直流控制电压叠加的垂直控制原理，直流控制电压与同步电压的交点决定触发脉冲发出的时刻。
改变直流控制电压与同步电压的交点，就可以改变脉冲发出的时刻（即移相）。
三相同步电压是经过同步变压器获得的，由于同步变压器制造工艺上的原因，致使三相同步电压在幅值、宽度及对称平衡性上都有一定的差异，使得同一直流控制电压与每相同步电压交叉点的相序不平衡（即触发时间相序发生变化），从而造成充电装置输出电压和电流波动。
通过以上分析，在不改变原硅整流充电装置主体结构的情况下，只要对其控制电路的调节与触发部分进行重新设计和改进就可以满足实际生产要求。
目前国内传统的三相可控硅触发电路普遍采用小规模集成块KC或KJ系列的模拟芯片来组成。
这类电路每一相的触发脉冲都是通过同步变压器送来的同步信号转换为锯齿波信号，再与给定的直流电压相比较来取得移相信号的。
可控硅触发原理
可控硅触发原理好的，那我们就开始聊聊可控硅触发原理吧。
你可以把可控硅想象成一个超级挑剔的门卫，这个门卫呢，就守在电流要通过的大门那儿。
可控硅有三个引脚，就像门卫有三个重要的工作地点一样，分别是阳极、阴极和门极。
那这个门卫什么时候才会让电流这个“客人”通过大门呢？这就涉及到触发原理啦。
正常情况下，阳极和阴极之间就像有一道看不见的高墙，电流想自己从阳极直接跑到阴极是很难的，就像客人想硬闯大门一样，门卫是不会允许的。
但是，门极就像是一个特殊的魔法按钮。
当我们给门极施加一个小小的信号，就像轻轻按下这个魔法按钮，这个挑剔的门卫就会被触发。
这个触发信号就像是给门卫的一个特殊指令，告诉他：“哎，这个电流客人是可以放行的啦。
”从技术上来说呢，当我们在门极施加一个合适的电压或者电流信号，可控硅内部就会发生一些奇妙的变化。
这就好比门卫听到指令后，内部的工作机制开始调整，原本阻挡电流的那些障碍就消失了一部分。
一旦被触发，可控硅就像打开了一道允许电流通过的通道，电流就可以从阳极顺利地流向阴极了。
比如说，在一些简单的灯光调光电路里。
我们想控制灯光的亮度，就可以利用可控硅的这个特性。
可控硅就像一个聪明的灯光管理员，当我们通过调节给门极的触发信号的早晚或者大小，就像告诉管理员什么时候开始放电流这个“客人”进去，以及让多少客人进去。
如果我们早点触发可控硅，就像让更多的电流早早地进入灯光电路，灯光就会很亮；要是晚一点触发，进入电路的电流少了，灯光就暗一些。
再说说这个触发信号的一些特点。
这个触发信号啊，它得达到一定的强度才行，就像你跟门卫说话得声音足够大或者给出足够明确的指令，太微弱的信号门卫是不会理你的，对于可控硅来说就是不会被触发。
而且不同型号的可控硅，对这个触发信号的要求还不太一样呢，就像不同的门卫可能对特殊指令的要求有所区别。
还有啊，一旦可控硅被触发导通了，只要阳极和阴极之间的电流还在正常流动，即使我们把触发信号撤掉，就像我们已经给了门卫指令，电流已经开始流动了，这时候就算我们不再重复指令，门卫也不会突然把通道关闭，电流还是可以继续从阳极流向阴极。
可控硅触发板使用说明教学文稿
可控硅触发板使用说明KY-23-1可控硅触发板使用说明KY-23-1为KY-23的改进型：①增加了一个过流过压保护选择端子“GB”。
该端子与“Y”端子相接是过压保护；与“L1”端子相接是直流过流保护；与“L2”端子相接是交流过流保护。
原KY-23是过流还是过压保护取决于端子“K”的接线，在电压闭环控制时只能过压保护。
②KY-23-1将原接线端子改为插头形式，方便维修更换。
一、主要特点1．闭环控制，可实现稳流或稳压的比例积分调节。
2．适用于单相变压器原边的可控硅调压控制，以及电机等其它单相感性负载的控制。
用于变压器原边控制时，变压器完全空载也可稳定地从零调至最高电压。
也适用于阻性负载的调压控制。
3．应用单片机技术，无上电冲击，可适应于不同的控制方式。
4．三种控制信号输入方式：① 2.2K电位器手动调节。
② DC 0～10mA电流信号调节。
③ 4～20mA电流信号调节。
如果需要DC 0～10V电压信号调节，请参阅后面的说明稍做改动即可。
5. 反馈信号分为：电流反馈AC 0～5A、DC 0~75mV和电压反馈AC 10～380V 、DC 10~550V（可通过改变几个电阻的阻值由用户任选反馈电压），由此可闭环稳流调节或稳压调节。
出厂时按DC10V反馈而调。
建议：为安全起见，反馈电压较高时最好用变压器降压隔离。
6. 可通过一个转换开关方便地实现手动调节和自动调节的转换。
7.可通过一个转换开关方便地实现稳流调节和稳压调节的转换。
8.电源电压单相220V或两相380V（和负载相对应），不需要外接变压器。
9.带有过流过压保护继电器，一组3A常开常闭触点输出。
10.移相范围0--170°。
11.触发脉冲形式：10KHz脉冲列。
12.触发脉冲幅值：15V；触发电流：300mA。
13.触发板尺寸：187mm×120mm×35mm。
二、使用与调整收集于网络，如有侵权请联系管理员删除1．接线端子XT1的端子G1、K1、G2、K2为可控硅的触发信号。
TC系列可控硅触发板
C HIPTRONICTC系列数字式三相全控整流触发板使用说明书（通用恒压恒流控制）本说明书内容仅供参考，我们将不断改善用户体验，如数据参数变更，恕不通知用户。
以下为特别需要注意事项：1、任何情况下都不可以在带电状态下拔插接线或试图触摸插座内各接点，以防触电和发生意外。
2、本机设计使用于阴凉干燥环境，需保持良好的通风散热环境，请不要在浸水、阳光曝晒场所工作，也不要在超过电气特性要求的温度范围之外工作，定期对控制板进行清洁工作。
3、任何情况下请勿将本控制板在超越设计极限状态下运行。
4、请严格按照本使用说明操作，对于不按本操作说明所造成的任何设备或人身伤害，本公司不承担任何民事和刑事责任。
5、任何情况下请都不要打开本机机壳，以防电击。
如本机出现故障请至致电本公司，我们将尽快协助排除故障，请不要试图维修本机。
6、一定要确认控制器需要可靠接地。
否则将会导致机壳带电，发生严重安全事故！！！触发板调试注意事项及问题处理：* 可控硅触发接口处，请注意K1-K6及G1-G6为三相全控整流控制端口，如有接错会出现损坏器件的风险；主回路上的可控硅应安装适当的阻容吸收及VDR 等保护电路，接线图中的RC阻容吸收保护器件，便于用户使用本公司有相关配套生产RC01阻容板，如欲购买请在订货时和销售人员说明。
* 本控制板运行时会自动检测负载主回路输入电源，当电源缺相时会停止输出，显示或2或3提示，出现此情况请检查负载端电源输入线是否接好。
* 在通电工作前，检查控制板按本身实际要求接好连线，然后把可控硅触发端的控制线先断开，不要连接至负载，确定无误后通电工作，再根据自身需求进入菜单设置，修改控制板的相关参数，完成后把可控硅触发板的控制线连接好负载，则可以进行实际运行操作。
* 详细参照本控制板使用说明书接线图正确接线，为防止干扰，给定控制线，可控硅触发线，主电路电源线最好分别接线。
如果不分开走线，给定控制线请使用绞合屏蔽线；同时严格遵守控制板与可控硅接线的对应关系。
CA6100可控硅触发电路
CA 6100通用数字型可控硅触发电路技术说明书北方交通大学电气工程系目录摘要 (3)概述 (3)基本工作原理 (4)⒈锁相环 (5)⒉触发脉冲驱动电路 (6)CA6100触发板的特点 (8)实际应用 (8)⒈两相限桥式变换器 (8)⒉四相限桥式变换器 (11)⒊交流控制器 (14)⒋感应发电机控制器 (14)⒌双反星型整流器 (17)安装须知 (17)附录 (21)⑴触发板的主要技术参数 (21)⑵ CA12100 与 CA2100 简介 (21)摘要CA6100触发板具有通用特性，用于控制可控硅的门极延迟触发角，从而实现移相控制。
它在计算机、模拟或数字调节器与大功率主电路之间形成了一个良好的缓冲界面，一方面，保证可靠而且有效地传输控制信号，实现系统设定的控制功能；另一方面，易大大减轻了主电路对控制器的于扰，在计算机及控制电路失控时能够自动保证主电路安全，提高了系统工作的可靠性。
概述随着电力电子技术的发展，各种新型功率器件也不断出现。
由于晶闸管具有电压、电流容量很大这一其它器件所无法比拟的优势，因此目前其应用领域最为广泛。
而触发电路的可靠性和稳定性是所有电力电子装置与系统能够正常而有效地工作的关键。
国内传统的三相可控硅触发电路普遍采用小规模集成块KC或KJ系列的模拟芯片来组成。
这类电路每一相的触发脉冲都是通过同步变压器送来的同步信号转换为锯齿波信号，再与给定的直流电压相比较来取得移相信号的，三相锯齿波信号的斜率、占空比和幅度等与分离的每相元器件参数关系密切，比较信号中小的干扰可能造成较大的相移误差。
此外三相脉冲的对称平衡亦取决于三个锯齿波斜率的调整，至少要调整四个以上的电位器才能使这种电路正常工作，电路的可靠性及自动平衡能力较差。
在干扰严重或电位器接触不良造成严重失衡时，触发信号甚至会造成主回路元件的损坏。
由模拟芯片组成的触发电路，对不同的用途通常需要重新设计；不同相序的输入电源、同步变压器及触发脉冲所对应的可控硅也需用示波器严格查对。
三相可控硅移相触发板
三相可控硅移相触发板1. 什么是三相可控硅移相触发板大家好，今天咱们聊聊一个听起来有点高大上的玩意儿——三相可控硅移相触发板。
别急，听起来复杂，其实这玩意儿就像你厨房里的电饭煲，虽然复杂，但只要会按按钮，米饭照样香喷喷的。
简单来说，这个触发板的作用就是控制电流的开关，让电器工作得更高效、更节能。
就像是在舞会上，DJ调节音乐的节奏，电流也是要有节奏的，对吧？那么，三相可控硅又是啥？这个名字乍一听可能让人头大，其实它就是一种可以控制电流的电子器件。
三相指的就是三条电源线，简单理解为你家里用的电线。
只不过这三条线相互配合起来，能够形成一种电力的完美循环。
就像是三位舞者在一起，只有配合得当，舞蹈才会动人心弦。
2. 移相触发的原理2.1 移相是个啥？好，接下来我们得聊聊“移相”这个词。
想象一下你在看电影，突然快进了，剧情就能加速推进。
移相触发板就是在做这样一件事，它能控制电流的启动时间，从而让电流在最佳时机流动。
换句话说，这个触发板就像是个聪明的调度员，帮忙安排电流的上下班时间。
2.2 触发的巧妙之处那它是怎么触发的呢？其实，触发板上有个小小的控制器，听起来像是个不起眼的角色，但它可是一言九鼎的主角。
它会根据需求来调整电流的启动角度，就像你在搅拌碗里的蛋清，越打越起泡，就是因为你掌握了合适的力道和节奏。
这个过程不仅能提高电器的工作效率，还能降低能耗，真是一举两得，既省钱又环保。
3. 应用场景3.1 日常生活中的应用你可能会问，这玩意儿在我们的生活中有什么用呢？其实，它的应用场景比你想象的要广泛多了。
比如说在一些大型的工业设备上，像电动机、加热器，这些电器如果没有好的控制，工作就会变得乱七八糟，效率低下。
可有了这个三相可控硅移相触发板，一切就变得井井有条，效率提升，节能又省电，真是好得不能再好了。
3.2 未来的潜力而且，这玩意儿未来的潜力更是无限。
随着科技的不断发展，电力控制领域也在不断进步。
可控硅技术正在不断创新，未来可能会有更多高效能、低耗能的产品问世。
基于单片机的可控硅全控桥数字触发控制系统
, 电参量计算
本控制系统中， 用于各控制算法的检测量有： 励磁 电压、 励磁电流、 机端电压、 功率因数、 无功等， 对于功 率因数， 无功等参数等采用软件计算。 万方数据
如图 5 所示， 机端电压 ! ， 电流 " ， 周期 # ， 过零相位时 差 !# 均可由硬件直接测量， 由此可计算视在功率 $ ， 有功 % ， 无功 & ， 频率 ’ ， 功率因数 67其算法为： "， ’ ( %) # "
［+］ 。 (， O 号可控硅的补脉冲 以上所有时序以定时器 )! 为时基， 定时器 )! 为 软 件 扩 展 为 +& 位， 计数频率为 % !O 位 定 时 计 数 器，
目前常用的可控硅触发电路均采用模拟集成电 路， 由于元器件较多， 通常使用阻容元件进行积分斜率 调整， 使得电路复杂， 可靠性差， 调试维护较为困难。 笔者所提出的基于单片机为核心， 集控制、 触发于一体 的可控硅控制器， 使其外围元件少， 集成度高， 控制精 度高， 克服了模拟集成电路的缺点。本控制器已运用 于重庆西南水电控制设备厂生产的 “-./ # &,” 型微机 励磁调节器上， 在水电站励磁控制系统中获得了很好 的效果。
［#］黄俊， 王兆安 2 电力电子变流技术 ［ 3］ 机械工业出 " 北京： 版社， #44%2 ［$］黄耀群， 李兴源 2 同步电机现代励磁系统及其控制 ［ 3］ "成 都： 成都科技大学出版社， #445 " ［5］粟春， 高辉， 石建明， 等 2 基于 678 的静止同步补偿脉冲发 生器及控制器的设计 ［ 9］ （#5） ： " 电力系统自动化， #444， $5 $: 1 $42 ［(］贾晓炜， 秦敏， 顾颖萌 2 微机励磁调节器功能的完善和改进 ［ 9］ （#!） ： " 电力系统自动化， #444， $5 (% 1 (:2
三相可控硅触发板
三相可控硅触发板三相可控硅触发板是以高级工业级单片机为核心组成的全数字控制、数字触发板，并将电源变压器、脉冲变压器焊装在控制板上。
使用灵活,安装简便。
电源用军工变压器，性能稳定可靠。
三相同步方案,定制可适应交流5V～380V 各种同步电压。
4 种高性能PID方案，适应不同性质负载，控制精度高，动态特性好。
全数字触发，脉冲不对称度≤0.1°, 用军工脉冲变压器触发,脉冲前沿陡度≤0.2uS。
功能、参数设定采用按键操作，故障、报警、界面采用LED 数码管显示，操作方便，显示直观。
本控制板的所有控制参数均为数字量，无温度漂移变化，运行稳定、工作可靠。
强抗干扰能力，采用独特措施，恶劣干扰环境正常运行。
通用性强，适用范围宽，控制板适应任何主电路，任何性质负载。
手动、自动；稳流、稳压；电位器控制、仪表控制可任意选择和切换。
三相晶闸管数控板直接触发六个10000A 以内的晶闸管元件的设备，外接脉冲功放板，适应多于六个晶闸管元件的各种大型可控整流设备。
具有完善故障、报警检测和保护功能。
实时检测过流、过压、反馈丢失、控制板内部故障。
设有开机给定回零、软启动、截流、截压、急停保护。
调试简便，数控板调试不用示波器和万用表。
每一块控制板均经过了严格的软件测试、硬件老化，以确保工作稳定可靠。
5. 适用电路① 三相全控桥式可控整流电路。
② 带平衡电抗器的双反星形可控整流电路。
③ 变压器原边交流调压，副边二极管整流电路。
④ 三相零式整流电路。
⑤ 三相半控桥式可控整流电路。
⑥ 三相交流相控调压电路⑦三相五柱式双反星形可控硅整流电路6. 正常使用条件⑴ 海拔高度不超过2000M。
⑵ 环境温度：-40℃－+50℃。
⑶ 空气最大相对湿度不超过90%(在相当于空气温度20±5℃)。
⑷ 运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。
⑸ 无剧烈振动和冲击。
7. 工作原理（三相晶闸管数控板原理方框图如下：）本控制板是以高档工业级的单片机为核心组成的全数字控制、数字触发系统，它由电源变压器、电源稳压电路、三相同步电路及处理模块、数字调节器、数字触发器、六路相互隔离的脉冲输出电路、开关量输入、故障及报警输出电路、模拟量处理及A/D 转换电路、按键参数设定及LED 指示电路等部分组成。
三相可控硅触发板说明电路图(精)
额定电压：
电流性质：
线圈功率：
触点负载：
型号：
释放电流：
触点形式：
TR 800A 敞开式固态 1 月盛 AC380-440 产品系列：交流 75mA 弱功率 TSCR-B 1 额定电流：防护特征：应用范围：吸合电流：品牌：触点切换电流： 1 触点切换电压： 1 模拟量控制
一、可控硅模块产品概述： 1.散热能力最强，同等条件温升最低且长期稳定 2.外形长方型，环氧树脂灌封(模块)。
3.使用时需配适当散热器，必要时加强迫风冷。
4.国际标准封装。
5.阻燃工程塑料外壳，黄铜底板
6.用途广范:如电气开关柜,自动化控制，大功率设备等二.以下是可控硅模块参数:
三.可控硅模块外形尺寸和安装接线图:(单位:mm)
四.月盛可控硅模块型号对照表：。
可控硅 调功器 触发芯片
可控硅调功器触发芯片
可控硅调功器触发芯片是用于控制可控硅功率开关的电子元件。
它们产生一个触发脉冲以打开可控硅，并通过调节触发脉冲的相位来控制流过可控硅的功率。
类型
•单相触发芯片：用于控制单相交流电。
•三相触发芯片：用于控制三相交流电。
•零交叉触发芯片：在交流电压过零点触发可控硅，以消除EMI 和谐波失真。
•相位控制触发芯片：允许用户调节触发脉冲的相位，从而控制可控硅导通角。
•可编程触发芯片：允许用户通过外部编程或控制信号设置触发参数。
常见芯片
•MOC3021：单相零交叉触发芯片。
•MOC3041：三相零交叉触发芯片。
•MOC3051：相位控制触发芯片。
•BT136：可编程触发芯片。
特性
•光电隔离：触发电路与负载电路之间通过光电隔离器隔离，以防止电击危险。
•可调触发延迟：有些芯片允许调节触发脉冲的延迟，以优化可控硅的开关性能。
•抗干扰性：触发芯片通常具有抗干扰措施，以防止来自外部源的噪声影响触发操作。
•低功耗：触发芯片一般功耗很小，不会对负载产生显著影响。
应用
可控硅调功器触发芯片广泛用于各种应用，包括：
•照明调光
•电机速度控制
•加热控制
•电源管理。
可控硅触发板使用说明教学文稿
可控硅触发板使用说明KY-23-1可控硅触发板使用说明KY-23-1为KY-23的改进型：①增加了一个过流过压保护选择端子“GB”。
该端子与“Y”端子相接是过压保护；与“L1”端子相接是直流过流保护；与“L2”端子相接是交流过流保护。
原KY-23是过流还是过压保护取决于端子“K”的接线，在电压闭环控制时只能过压保护。
②KY-23-1将原接线端子改为插头形式，方便维修更换。
一、主要特点1．闭环控制，可实现稳流或稳压的比例积分调节。
2．适用于单相变压器原边的可控硅调压控制，以及电机等其它单相感性负载的控制。
用于变压器原边控制时，变压器完全空载也可稳定地从零调至最高电压。
也适用于阻性负载的调压控制。
3．应用单片机技术，无上电冲击，可适应于不同的控制方式。
4．三种控制信号输入方式：① 2.2K电位器手动调节。
② DC 0～10mA电流信号调节。
③ 4～20mA电流信号调节。
如果需要DC 0～10V电压信号调节，请参阅后面的说明稍做改动即可。
5. 反馈信号分为：电流反馈AC 0～5A、DC 0~75mV和电压反馈AC 10～380V 、DC 10~550V（可通过改变几个电阻的阻值由用户任选反馈电压），由此可闭环稳流调节或稳压调节。
出厂时按DC10V反馈而调。
建议：为安全起见，反馈电压较高时最好用变压器降压隔离。
6. 可通过一个转换开关方便地实现手动调节和自动调节的转换。
7.可通过一个转换开关方便地实现稳流调节和稳压调节的转换。
8.电源电压单相220V或两相380V（和负载相对应），不需要外接变压器。
9.带有过流过压保护继电器，一组3A常开常闭触点输出。
10.移相范围0--170°。
11.触发脉冲形式：10KHz脉冲列。
12.触发脉冲幅值：15V；触发电流：300mA。
13.触发板尺寸：187mm×120mm×35mm。
二、使用与调整收集于网络，如有侵权请联系管理员删除1．接线端子XT1的端子G1、K1、G2、K2为可控硅的触发信号。
可控硅触发最简单用法
可控硅触发最简单用法
可控硅触发器是一种用于控制电力系统中电流和电压的电子器件，它可以在电路中实
现电流的控制。
可控硅触发最简单用法就是实现单相半波控制。
单相半波控制电路可以控制负载电阻，从而控制电流。
电路中的可控硅是控制电路的
关键部分，它可以通过触发脉冲控制电路中的电流。
这个电路包含了一个可控硅、一个电阻和一个电容。
电容的作用是使得可控硅在下一
个半周期之前被加以储存。
电阻的作用是限制电流的流动。
当电容被充电到一定电压时，
可控硅会被触发，通过导通来控制电流流过负载电阻。
在这个电路中，可控硅的状态由输入脉冲控制。
当脉冲电压达到一定值时，可控硅被
触发，其正向电流将通过负载电阻。
负载电阻的电流将随着输入脉冲的宽度和幅度而变化，从而实现电流的控制。
当可控硅的正向电流消失时，其状态将自动恢复到初始状态。
这个电路的主要优点是
使用简单、稳定性好、成本低。
它通常被用于电器的控制，如灯光的控制、电动机的控制
等等。
可控硅过零触发板
可控硅过零触发板
可控硅过零触发板（Zero Crossing Trigger Board）是一种电子
设备，用于控制可控硅（SCR）的导通时间。
可控硅是一种半导体器件，通过控制其输入信号的触发时间，可以实现对其负载电路的开关控制。
过零触发是一种常用的控制技术，通过在交流电源的过零点触发SCR的导通，可以避免因导通时间不准确而产生的电流突变，从而减少电网干扰和设备损坏的风险。
可控硅过零触发板可以通过监测交流电源的过零点信号，精确地控制SCR的触
发时间，使其在合适的时机导通，从而实现对负载电路的精确控制。
可控硅过零触发板通常包括过零检测电路、触发信号发生电路和SCR控制电路。
过零检测电路用于监测交流电源的过零点
信号，一般采用零交叉比较器或光耦等元件来实现。
触发信号发生电路根据过零点信号生成相应的触发信号，通常使用计时电路或脉冲发生器实现。
SCR控制电路则用于接收触发信号，并控制SCR的导通时间。
可控硅过零触发板广泛应用于电力控制和调光控制等领域，如照明系统、油烟机控制、电动工具等。
它具有精确控制、可靠性高和抗干扰能力强等优点。
同时，它也可以与其他控制器、传感器和通信接口等配合使用，实现更复杂的功能和联网控制。
可控硅触发双向可控硅
可控硅触发双向可控硅可控硅（SCR）是一种电子器件，具有双向导电性能，常用于电路中的开关和控制元件。
而可控硅触发双向可控硅是一种特殊的电路配置，可以实现对可控硅的双向触发控制。
本文将介绍可控硅触发双向可控硅的原理、应用和特点等相关内容。
一、双向可控硅的基本原理双向可控硅是一种特殊的可控硅，具有双向导电性能。
它由两个可控硅反向并联组成，即一个NPN型可控硅和一个PNP型可控硅。
当电流从NPN型可控硅的A极流向P极时，NPN型可控硅导通；而当电流从PNP型可控硅的A极流向P极时，PNP型可控硅导通。
双向可控硅的触发是通过控制电流的方向来实现的。
二、可控硅触发双向可控硅的原理可控硅触发双向可控硅的原理是通过外部电路对可控硅进行触发控制，从而实现对双向可控硅的导通和断开控制。
触发电路通常由触发器、电阻和电容等元件组成。
触发器可以是脉冲发生器、定时器或其他触发器。
当触发器输出一个脉冲信号时，通过电阻和电容的组合，可以形成一个延时触发脉冲。
这个延时触发脉冲可以通过触发极施加到双向可控硅上，从而实现对双向可控硅的触发控制。
三、可控硅触发双向可控硅的应用双向可控硅广泛应用于电力电子领域。
它可以用于交流电控制电路中的开关和调光控制。
例如，在交流调光电路中，通过对双向可控硅进行触发控制，可以实现对交流电的调光控制。
此外，双向可控硅还可以用于电机控制、电源控制和瞬态电流保护等方面。
四、可控硅触发双向可控硅的特点1. 双向可控硅具有双向导电性能，能够实现正向和反向的导通控制。
2. 双向可控硅触发电路简单，成本低廉。
3. 双向可控硅具有较高的耐压能力和耐电流能力。
4. 双向可控硅具有较低的导通压降和较小的功耗。
5. 双向可控硅具有较高的可靠性和稳定性。
总结：可控硅触发双向可控硅是一种特殊的电路配置，通过外部电路对可控硅进行触发控制，从而实现对双向可控硅的导通和断开控制。
双向可控硅具有双向导电性能，可以广泛应用于电力电子领域的开关和控制电路中。
可控硅触发板使用说明教学文稿
可控硅触发板使用说明教学文稿一、可控硅触发板的工作原理二、可控硅触发板的使用步骤1.准备工作：首先，确定要控制的电器设备的参数，例如电压和电流。
2.连接电路：将可控硅触发板与电源和电器设备连接起来。
确保正确连接，避免电流过大或其他短路情况。
3.调整控制模式：可控硅触发板通常具有多种控制模式，例如周期触发和相位控制。
根据实际需要，选择合适的控制模式。
4.设置触发电流和触发角：根据电器设备的要求，设置触发电流和触发角，以确保可控硅在正确的位置触发。
5.进行试验：将电源接通，观察电器设备的控制效果。
根据实际情况，调整触发电流和触发角度，直到达到理想的控制效果。
6.安全注意事项：使用可控硅触发板时，应注意安全。
避免触摸裸露的电线，同时确保电源和电器设备的连接稳定可靠。
三、可控硅触发板的应用案例1.照明系统控制：可控硅触发板可以控制灯光的开启和关闭，实现照明系统的远程控制。
2.加热控制：可控硅触发板可以控制加热设备的开关，如电热水壶和电热毯。
3.温度控制：可控硅触发板可以根据温度传感器的反馈信号，自动控制温度设备的开关。
4.电动机控制：可控硅触发板可以控制电动机的启停和转向，用于车辆和机械设备等领域。
四、常见问题解答1.可控硅触发板是否支持直流电控制？2.如何确认可控硅触发板的参数和适用范围？3.可控硅触发板是否需要专业人士安装和调试？总结：可控硅触发板是一种常见的电子元件，可以实现对电器设备的开关控制。
使用时需要根据实际需求进行连接和设置，并进行试验和调整，以达到理想的控制效果。
同时也要注意安全操作，避免电流过大或其他安全隐患。
希望本文稿对大家理解和使用可控硅触发板有所帮助。
全数字化三相整流可控硅触发板
SZT-III全数字化三相整流可控硅触发板说明书一、概述SZT-III型全数字可控硅触发板，由3支PIC16F916单片计算机组成测量控制核心。
实现了真正意义上的数字化、整板化。
PIC16F916单片计算机，采用RISC指令集，98%的指令为单周期指令，执行一条指令，其速度可达200ns；具有5个10位A/D转换通道；FLASH程序存储器高达8K（14位字长），368字节RAM及256字节EEPROM数据存储器。
凭借上述强大功能及优良性能，开发出的全数字触发板实现了1024阶梯查表法，校正了输出电压——导通角的S形关系，使之完全线性化。
大量软件代替了硬件，电路简洁，工作可靠。
同步变压器焊在了印刷电路板上，输入输出光电隔离，抗干扰能力强。
采用进口特殊元件代替脉冲变压器，脉冲前沿陡直，触发强劲，可靠触发2000A以下容量的可控硅。
与脉冲变压器相比较，可控硅自身损耗下降50%。
接受用户反馈电压0～-5V；用户也可以将温度、压力、转速等物量转换成0～- 5V信号接入，以实现稳定温度、调节压力、控制直流电动机转速。
板上设计了比例——积分调节电路，保证了输出稳定；具有相序自动识别功能，用户无须担心电源进线相序的变化。
整板面积19.5×14.5cm，广泛用于直流电动机拖动、冶金、化工等行业。
如充电、电解、电镀、电泳等行业。
二、电路连接及调试三相变压器B是星—星连接方式，次级电压为～380V接三位端子，初级电压与电源相符，功率5～8W。
如果电源进线为～380V，则省去变压器B。
左上角三位端子A、B、C是同步信号输入端，与电源相接，相序不可接错。
两组～8V端子供板上电源用，它们由两支变压器降压后分别供给，或是同一变压器次级是两组～8V，功率3～5W。
J 1插件与给定电位器连接，W是多圈4.7K或5K,J2的两端接反馈电压0～-10V，如果是交流测速发电机，须整流接入，稳定电压则应从直流输出电压分压后取得。
FCOG—630D触发板电气原理说明及应用
FCOG—630D触发板电气原理说明及应用1. 前言晶闸管器件相位控制的触发电路板，提供了监控元件与主电源、主电压部分之间的接口。
这种触发板可使设计标准的或非标准的电源设备、电动机控制器等设备的开发费用最低。
通常触发电路工作在一个高电压、强电子干扰的环境和暴露在高温空气污染的情况下，再则，触发板的成本又不能在电源变压器的总成本中占有很大比例，这样如果有了一种现成的、可供选择的、价格合理的通用产品，再在发展高可靠触发电路上花费很多资本是不合算的。
美国ENERPRO公司的大功率晶闸管触发板是用大规模集成电路组成的数字触发系统，荣获美国太空总署NASA批准的高科技产品。
经过近二十年来的不断改进提高，已被广泛应用于美国、德国、日本等各大电气公司的晶闸管成套设备及世界高科技名牌产品之中。
目前美国军用潜水艇、电动汽车的充电装置，X 光设备，风力发电控制设备，高精度电镀、电解电源等设备已普遍采用。
我上海集电电力电子技术发展有限公司，自1992年由达高(香港)企业公司授权经销美国ENERPRO公司产品，成为中国及亚太地区的总代理。
近几年来已逐步在国内推广应用，受到设备成套生产厂及直接用户的欢迎和信赖，已在国内航空、电力、机械、电子等行业得到应用。
我公司竭诚为广大用户服务，努力将美国ENERPRO公司的最新产品推广给国内的广大用户，希望得到广大用户的支持。
我公司也是中国国内唯一的一家由达高(香港)企业公司授权经销美国ENERPRO公司产品的代理商。
2. 概述美国ENERPRO公司主要产品为晶闸管触发系列·二相六脉冲FCOG6100触发板(四象限工作)·二相六脉冲FC06630D触发板(二象限工作)·单相四脉冲FCR04100触发板(四象限工作)·单相二脉冲FCR02100触发板(二象限工作)·电压/电流调节板VRCL3P-1ISOVLCL-1ISOVLCL-2CTRCT-2■独特的结构特色进一步扩大了触发板的用途：·采用W ACO连接插座，使接线、调试方便、可靠·无相位基准变压器；·调节板接口，可方便地组成控制系统；·UL规定的漏电等级(2500V ac变压器高压测试)；·板上元件小，尺寸小(190mm X 152mm X 32mm)；·高质量结构(2．OmmGlO型玻璃纤维板、金属孔化、波峰焊接、焊剂涂复、氨基甲酸乙酯清漆喷涂)；·扩展板接口(可根据需要扩展为12～48个脉冲变压器附件板或副边绕组的触发板)。
可控硅触发芯片
可控硅触发芯片
可控硅触发芯片是可控硅整流电路中的一个重要组成部分，它负责接收控制信号并转换为触发信号，从而控制可控硅的导通和截止。
可控硅触发芯片通常采用双控制方式，即主控和副控。
主控负责接收控制信号并输出触发脉冲，副控则接收主控输出的触发脉冲，并输出控制信号。
主控和副控之间通过晶闸管实现电气隔离，从而保证电路的安全和可靠性。
在可控硅整流电路中，触发芯片起着至关重要的作用。
它能够根据控制信号的变化，快速准确地输出触发脉冲，使可控硅在不同的工作状态之间进行转换，从而实现整流电路的基本功能。
不同类型的可控硅触发芯片具有不同的性能和特点。
例如，一些触发芯片具有高触发速度、低触发电压、宽触发范围等特点，能够适应不同的控制要求和工作环境。
因此，在选择可控硅触发芯片时，需要根据具体的应用需求和工作条件进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我厂KGCFA－150/200~360型硅整流充电装置，自投入运行以来已有十年以上，由于设备的老化及其技术上的局限性，经常发生输出电压、电流振荡，甚至跳闸等事故。
严重影响我厂直流系统的稳定性，对全厂机组的正常运行埋下了隐患。
从1997年开始，我厂更换了新型GFM（Z）阀控密封铅酸蓄电池。
该种电池要求硅整流充电装置具有较高的稳压、稳流精度，同时还要具有限流恒压的充电方式。
因此，原硅整流充电装置已不能满足实际生产要求，需要对其进行改进。
KGCFA－150/200~360型硅整流充电装置的控制电路由电源板、信号板、直流放大器、触发板、直流互感器等组成。
分析其工作原理，我们认为造成硅整流充电装置运行不稳定的原因有以下几个方面：1.反馈采集元件性能差，至使反馈回来的电压、电流信号不稳定，且线性度差。
2.直流放大器调节性能下降。
直流放大器主要由分立电子元件组成，由于运行时间较长，大部分元件都已老化，工作特性发生变化，使直流放大器对信号的处理能力下降。
3.触发板采用正弦同步电压和直流控制电压叠加的垂直控制原理，直流控制电压与同步电压的交点决定触发脉冲发出的时刻。
改变直流控制电压与同步电压的交点，就可以改变脉冲发出的时刻（即移相）。
三相同步电压是经过同步变压器获得的，由于同步变压器制造工艺上的原因，致使三相同步电压在幅值、宽度及对称平衡性上都有一定的差异，使得同一直流控制电压与每相同步电压交叉点的相序不平衡（即触发时间相序发生变化），从而造成充电装置输出电压和电流波动。
通过以上分析，在不改变原硅整流充电装置主体结构的情况下，只要对其控制电路的调节与触发部分进行重新设计和改进就可以满足实际生产要求。
目前国内传统的三相可控硅触发电路普遍采用小规模集成块KC 或KJ系列的模拟芯片来组成。
这类电路每一相的触发脉冲都是通过同步变压器送来的同步信号转换为锯齿波信号，再与给定的直流电压相比较来取得移相信号的。
三相锯齿信号的斜率、占空比和幅度等与分离的每相元器件参数关系密切，比较信号中小的干扰可能造成较大的移相误差。
此外，三相脉冲的对称平衡亦取决于三个锯齿波斜率的调整，至少要调整四个以上的电位器才能使这种电路正常工作，电路的可靠性及自动平衡能力较差。
在干扰严重或电位器接触不良造成严重失衡时，触发信号甚至造成主回路元件的损坏。
由模拟芯片组成的触发电路，对不同的用途通常需要重新设计，不同相序的输入电源、同步变压器及触发脉冲所对应的可控硅也需用示波器严格查对。
此外，对诸如缺相保护、软起停等附属电路也需另外设计电路解决，整个电路系统在设计和调试时相当繁杂。
经过认真调研，我们采用了以CA6100通用数字型可控硅触发电路板为核心的控制电路，其原理框图如图1所示。
该控制电路由电压模块、电流模块、PI调节板、CA6100型触发电路板等组成。
现将各部分的原理和作用简述如下：1、电压模块KV、电流模块KT作为采集元件为控制电路提供稳定的电压和电流反馈信号。
1234568765432112345678G 1K 1G 2K 2G 3K 3G 4K 4G 5K 5G 6K 654321K V K TRs i gABC三相全控桥P I 调节板C A 6100触发板电源开关小型变压器－＋A C 220V-12V+15V C O M -15V+12V +5VA C 220V图1 控制回路图简图2、PI 调节板（比例积分调节板） 其原理简图如图2所示+-L M 324+-L M 324+-L M 324电压调节器电流调节器Y TL T滤波器图2 P I 调节板原理简图C O MS I GC A 6100接口V d dV f V d d V dI dI f6.2k滤波器滤波器滤波器该调节板由高质量的集成运算放大器和积分电容组成。
其作用将给定的电压、电流信号与电压、电流反馈信号进行比例积分运算，并加以放大后向触发板提供触发信号SIG 。
由于电压环和电流环在调节板上形成“或”的逻辑关系，可以保证硅整流充电装置实现限流恒压的充电方式。
同时该调节板还能向控制电路提供+5V 和±12V 控制电源。
3、CA6100触发板CA6100型触发板是以40芯CMOS 大规模集成电路为核心，，利用锁相环技术PLL 和多芯片合成技术MCM ，根据压控振荡器VCO 锁定三相同步信号间的逻辑关系设计出的一种可控硅触发系统。
0~5V 的直流输入电压信号，可以控制输出脉冲的移相范围从5º~175º可调。
CA6100型触发板由以下几部分构成：禁止选通逻辑解码电 路6分频80分频异或门鉴相器压控振荡器相序检测相序信号输出相位基准补尝相序选择开关低通滤波器衰减器校正电路加法放大低通滤波器缓冲放大 软起停缺相检测禁止电路电源＋5VR N 1R 31-R 33衰减器U aU bU cV s s+12V V d d300H z24k H z禁止信号选通信号＋30V d c+12V d c +5V d c C O M220V A CC K 2C K 1S I G 门延命令板外同步信号+A P +B P+C P -A P -B P-C Pg k脉冲放大脉冲变图3 C A 6100触发板原理方框图相位基准电路、缓冲放大器及软起动/软停止电路、锁相环、缺相检测及禁止电路、相序检测和选择开关、监控电路、脉冲放大器和脉冲变压器等。
其原理框图如图3所示下面以触发板的核心技术――锁相环进行详细分析，从而了解系统的工作原理，而后分析脉冲驱动电路，介绍驱动能力：⑴ 锁相环锁相环是整个触发电路的核心，使得输出的触发脉冲与电源实现同步。
锁相环门延角发生器电路如图4所示，加法放大器，压控振荡器（VCO ），80分频器，6分频器，三相裂相器，三个彼此独立的异或非门相位检测器和一个缓冲放大器组成三相位锁相环。
缓冲放大器解码逻辑电路门延命令0.5V10/0VC 2R 2R 4＋5V+-K S V C OC K 124k H zC K 2300H z延迟基准A dB dC d延迟门信号命令裂相器R 1C 1R R RR 3A B D aD bC相位基准80分频器6分频器禁止选通图4 锁相环门延角发生器电路锁相环具有很高的频率响应，可以在一个电源周期内达到锁相。
压控振荡器输出信号的角频率受控于输入控制电压的大小，而在图示锁相环电路中，三异或非门鉴相器的输出信号与门延命令经缓冲放大后的输出信号相叠加，再经低通滤波后输出的信号作为控制电压送到VCO的输入端，控制其振荡频率，当环路锁定后，VCO输出为480倍电源频率的振荡信号即CK1信号。
信号CK1经80分频后得到CK2信号，其频率为电源频率的6倍。
CK2信号再经6分频器和裂相器得到三个信号即延迟基准信号Ad、Bd、Cd，其频率为电源频率，宽度为180º，但彼此间相位互差120º。
这三个信号与相位基准电路产生的电源基准信号A、B、C被分别送入三个异或非门鉴相器，从而产生相位差值信号Da、Db、Dc。
当压控振荡器（VCO）的输出信号频率锁定在电源频率数倍（如480倍）的数值时，VCO的控制电压必须保持为一个恒定的数值，即相位差信号与缓冲后的门延命令电压之和为一恒值。
这样，当门延命令电压值上升时，缓冲后的电压下降，为保持频率锁定及VCO控制电压的恒定，相位差值信号平均电压值要上升，因而电源基准与延迟基准信号间的相位差值减少，而延迟基准信号直接决定了触发脉冲延迟角的大小，从而实现可控的移相控制。
不同的主电路形式，可能要求触发脉冲延迟角的最小值和最大值也不一样。
这可以通过调节偏置电阻R3与范围电阻R2的大小来达到要求，前者决定了逆变参考位置（即触发脉冲的最大延迟角），而后者决定了脉冲的移相范围。
⑵触发脉冲驱动电路脉冲驱动电路包括脉冲放大器和脉冲变压器，其中任意一个可控硅（例如＋A相）的脉冲驱动原理如图5所示+A 相脉冲变压器gk3A2：1510200C O M＋A P 0.33T D 62004＋30V d c 68图5 脉冲驱动电路＋AP 的波形、输出脉冲P 波形如图6所示30度30度30度＋A Pt双30度脉冲时＋A P 波形tP30度30度30度双30度脉冲波形15V7.5V 图6 ＋A P 波形与脉冲波形当＋AP 端开始有信号时，晶体管立即进入导通状态，由于0.33u F 电容的瞬间短路作用，使得脉冲变压器的原边得到＋30V 的电源电压，因此此时副边得到的信号为＋15V 的尖峰脉冲，它可以用作可控硅的强触发脉冲，加快其导通速度，从而提高了触发的可靠性。
而后＋AP 端的高频调制脉冲使得脉冲变压器副边得到持续的幅度较低（7.5V）的高频调制脉冲，继续给可控硅提供触发脉冲，以提高电流断续时工作的稳定性，同时可以降低驱动电路的功率等级。
4、CA6100触发板的优点⑴输出的三相触发脉冲通过高频同步脉冲分频计数输出，因而具有高度的对称性、均衡性和良好的控制线度，克服了KC、KJ系列的同类产品的诸多缺点。
⑵触发板无需同步变压器，同步信号直接用高值电阻取自与可控硅相连的主回路（无单独联线），自动实现与电网同步，而且具有相序自动测控核对能力，从而使其在主电路与调节器的联线上变得异常简易、可靠，无需作任何调测便能投入运行。
⑶触发板集缺相保护、软起停等功能为一体，功能密集程度较高，不必再去另外设计检测控制电路。
通过对KGCFA－150/200~360型硅整流充电装置的控制电路进行以上技术改进，该种型号硅整流充电装置这几年来运行一直非常稳定，未发生过任何异常缺陷。
为我厂直流系统的安全运行提供了可靠的保证。
CA6100通用数字型可控硅触发电路的应用国电吉林热电厂张晓军。
