钻芯法检测路面压实度试验法
JTG E60–2008 (T0924–2008)
试验原理
通过钻取代表性芯样，测定其毛体积密度，来 评价沥青面层的压实情况。还可以通过厚度的量测 评价路面厚度情况。
主要仪器设备
路面取芯机
浸水天平
游标卡尺
钻芯要求
1.芯样直径不宜小于100mm； 2.应在路面完全冷却后进行（避开路面高温期）； 3.钻进速率应恒定，冷却水供应充足； 4.芯样应编号保存，避免相互挤压。
芯样密度试验
根据混合料的类型，选用适当的试验方法。
吸水率(%)
﹤0.5 ﹤2 ﹥2
宜选用方法
水中重法 表干法 蜡封法
试验应注意事项
1.试验前芯样应在水中用毛刷清净表面粉尘； 2.试件的风干(或晾干)时间不少于24h;恒重并称量； 3.根据结构组合情况，将芯样分割、分层进行测定。
试验方法
注意事项
水中重法
压实度的评定
1.标准密度应以马歇尔试件密度或理论最大密 度为尺度；
2.压实的评定应采用数理统计方法进行计算。
谢谢！
制作：马蔚
沥青路面压实度试验(表干法) 原始记录表
天气：温度：℃相对湿度：%第页共页
委托单位
委托人
样品描述
样品名称
检测部位
主要仪器设备
试验依据
委托日期
试验单位
试验日期
现场桩号
压实度设计值(％)
保证率
(%)
试件
编号
取样位置
试件厚度(mm)
试件在空气中质量(g)
试件在
水中质量(g)
试件的
表干质量
（g）
试件毛体积密度(g/cm3)
沥青混合料标准密度(g/cm3)
压实度（%）
桩号
横距(m)
备注
复核：试验：
路基路面检测记录表
JJ1401路基路面厚度试验检测记录表（挖坑或钻芯法）试验：复核：日期：年月日JJ1402b 路基路面压实度试验检测记录表（环刀法）试验：复核：日期：年月日JJ1402a 路基路面压实度试验检测记录表（灌砂法）试验：复核：日期：年月日JJ1402c 沥青路面压实度试验检测记录表（表干法）试验：复核：日期：年月日JJ1402d 沥青路面压实度试验检测记录表（水中重法）试验：复核：日期：年月日JJ1402e 沥青路面压实度试验检测记录表（蜡封法）试验：复核：日期：年月日JJ1403路基路面平整度试验检测记录表（三米直尺法）试验：复核：日期：年月日JJ1404土基回弹模量试验检测记录表(承载板法)试验：复核：日期：年月日第页，共页JJ1405路基路面弯沉检测记录表（贝克曼梁法）试验：复核：日期：年月日第页，共页JJ1406a 路面构造深度试验检测记录表（手工铺砂法）试验：复核：日期：年月日第页，共页JJ1406b 路面构造深度试验检测记录表（电动铺砂仪法）试验：复核：日期：年月日第页，共页JJ1407路面摩擦系数试验检测记录表（摆式仪法）试验：复核：日期：年月日第页，共页JJ1408沥青路面渗水系数试验检测记录表第页，共页JJ1410a 路基路面宽度试验检测记录表试验：复核：日期：年月日第页，共页JJ1410b路基路面高程试验检测记录表第页，共页JJ1410c 路基路面横坡度试验检测记录表试验：复核：日期：年月日第页，共页JJ1412土基现场CBR值试验检测记录表水泥混凝土试件抗压强度试验记录承包单位: 合同号:监理单位: 共页第页. .。

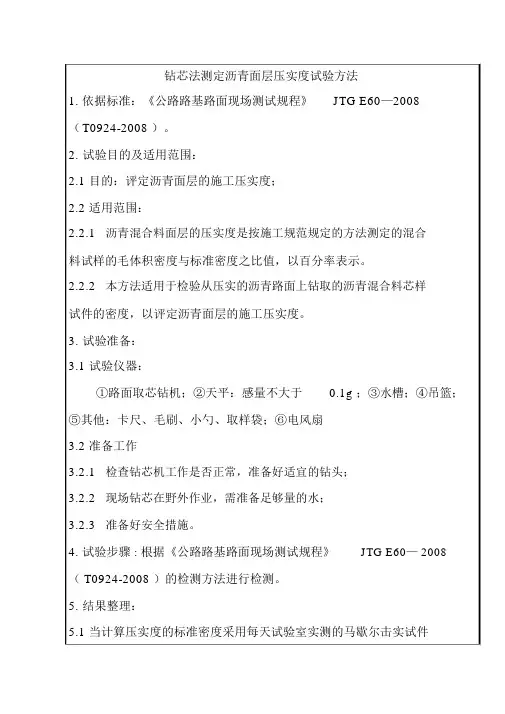

钻芯法测定沥青面层压实度试验方法
