第一章绪论1、坝后式和河床式水电站枢纽的特点是什么?2、无压引水式和有压引水式水电站枢纽的特点是什么?其组成建筑物有哪些?第二章进水口及引水道建筑物1、水电站进水口应满足那些要求?按水流条件分为那几种类型?2、有压进水口的主要设备?有压进水口的事故闸门和检修闸门的运用要求?3、选择有压进水口高程时需要考虑哪些影响因素?4、隧洞式、坝式进水口有那些特点?5、通气孔及充水阀的作用?6、沉沙池的作用、工作原理及修建位置?7、何谓定期冲洗式沉沙池和连续冲洗式沉沙池?沉沙池一般由那几部分组成?8、水电站引水道的功用是什么?9、非自动调节渠道和自动调节渠道工作原理。

10、引水道怎样分类?11、压力前池的功用和布置原则是什么?第三章压力管道总论及明钢管1、压力水管的功用是什么?压力水管的类型有几种?各适用什么条件?2、压力水管的供水方式有哪几种?各有什么优缺点和适用条件?3、压力水管的材料性能有哪些要求?4、压力钢管的设施有哪些?如何布置?5、明钢管的布置原则有哪些?6、压力水管的引近方式、敷设方式有哪几种?各自的优缺点和适用条件是什么?7、作用在露天压力钢管上有哪些力?试分析正常运行、检修、温升、温降情况下力的组合及方向。

8、简述明钢管应力分析的方法与步骤。

已知流量和流速压力钢管的内径如何计算?管壁的厚度如何估算?9、明钢管外压失稳的原因及失稳现象是什么?简述外压失稳校核的步骤。

10、镇墩、支墩的作用是什么?各有几种类型?其优缺点是什么?11、明钢管的伸缩节、进人孔及排水孔的作用和位置?第四章地下埋管1、地下埋管的布置原则?施工工序?2、地下埋管的型式?各有何特点?3、地下压埋道的初始缝隙是怎样形成的?它对钢衬强度计算有何影响?4、地下埋管失稳的原因是什么?防止措施有哪些?第五章混凝土坝体压力管道1、混凝土坝体压力管道按其布置方式分为哪三类?2、坝内埋管的结构设计要求?3、坝内埋管设软垫层的目的及位置?第六章分岔管1、分岔管的特点、功用和要求?2、压力管道的分岔管有哪几种布置型式?按结构型式分常用的岔管有哪几种?它们的构造特点和适用条件是什么?3、三梁岔管的构成?各承担哪些力?4、明钢岔管按其所用加强方式或受力特点分为哪几类?第七章有压引水系统非恒定流的物理现象及基本方程1、什么是水锤?水锤现象是如何发生的?研究水锤的目的?2、阀门启闭时间、转速变化、水锤压力三者之间的关系?3、什么叫调节保证计算?其任务是什么?4、什么情况下产生正水锤?什么情况下产生负水锤?5、什么是水电站不稳定工况?其表现形式有哪些?6、简述简单管不计摩阻损失时,阀门突然关闭(Ts= 0)后的水锤传播过程。

十三章 水电站的压力管道

十三章 水电站的压力管道

第十三章水电站的压力管道第六节明钢管的管身应力分析及结构设计一、明钢管的荷载明钢管的设计荷载应根据运行条件,通过具体分析确定,一般有以下几种:(1)内水压力。

包括各种静水压力和动水压力,水重,水压试验和充、放水时的水压力。

(2)钢管自重。

(3)温度变化引起的力。

(4)镇墩和支墩不均匀沉陷引起的力。

(5)风荷载和雪荷载。

(6)施工荷载。

(7)地震荷载。

(8)管道放空时通气设备造成的负压。

钢管设计的计算工况和荷载组合应根据工程的具体情况参照钢管设计规范采用。

二、管身应力分析和结构设计明钢管的设计包括镇墩、支墩和管身等部分。

前二者在上节中已经讨论过,这里主要讨论管身设计问题。

明钢管一般由直管段和弯管、岔管等异形管段组成。

直管段支承在一系列支墩上,支墩处管身设支承环。

由于抗外压稳定的需要,在支承环之间有时还需设加劲环。

直管段的设计包括管壁、支承环和加劲环、人孔等附件。

支承在一系列支墩上的直管段在法向力的作用下类似一根连续梁。

根据受力特点,管身的应力分析可取如图13-14所示的三个基本断面:跨中断面1-1;支承环附近断面2-2和支承环断面3-3。

以下介绍明钢管计算的结构力学方法。

图13-14 管身计算断面(一)跨中断面(断面1-1)管壁应力采用的坐标系如图13-15所示。

以x表示管道轴向,r表示管道径向,θ表示管道切向,这三个方向的正应力以、、表之,并以拉应力为正。

图中表明了管壁单元体的应力状态,剪应力r下标的第一个符号表此剪应力所在的面(垂直x轴者称x面,余同),第二个符号表示剪应力的方向,如表示在垂直x轴的面上沿e向作用的剪应力。

1.切向(环向)应力。

管壁的切向应力主要由内水压力引起。

对于水平管段,管道横截面上的水压力如图13-16(a),它可看作由图13-16(b)的均匀水压力和图13-16(c)的满水压力组成。

这两部分的水压力在管壁中引起的切向应力为式中D、δ--管道内径和管壁计算厚度,cm;γ--水的容重,0.001;H--管顶以上的计算水头,㎝;θ--管壁的计算点与垂直中线构成的圆心角,如图13-16(c)所示。

水电站压力管道

水电站压力管道

⽔电站压⼒管道第⼋章⽔电站压⼒管道第⼀节压⼒管道的功⽤、类型⼀、功⽤和特点压⼒管道是从⽔库、压⼒前池或调压室向⽔轮机输送⽔量的⽔管,⼀般为有压状态。

其特点是集中了⽔电站⼤部分或全部的⽔头,另外坡度较陡,内⽔压⼒⼤,还承受动⽔压⼒的冲击(⽔锤压⼒),且靠近⼚房,⼀旦破坏会严重威胁⼚房的安全。

所以压⼒管道具有特殊的重要性,对其材料、设计⽅法和加⼯⼯艺等都有特殊要求。

压⼒管道的主要荷载为内⽔压⼒,管道的内直径D(m)和其承受的⽔头H(m)及其乘积HD值是标志压⼒管道规模及技术难度的重要参数值。

⽬前最⼤直径的钢管是巴基斯坦的塔贝拉⽔电站第三期扩建⼯程的隧洞内明钢管,直径为13.26m。

HD值最⾼的常见于抽⽔蓄能电站,已超过5 000m2。

⼆、分类压⼒管道可按照布置型式和所⽤的材料分类,见表8-1。

其中,明管适⽤于引⽔式地⾯⼚房,地下埋管多为引⽔式地⾯或地下⼚房采⽤,混凝⼟坝⾝管道则只能在混凝⼟坝式⼚房中使⽤。

由于钢材强度⾼,防渗性能好,故钢管或钢衬混凝⼟衬砌管道主要⽤于中、⾼⽔头电站;⽽钢筋混凝⼟管适⽤于中⼩型电站。

(⼀) 钢管钢管按其⾃⾝的结构⼜可分为:(1) ⽆缝钢管。

其直径较⼩,适⽤于⾼⽔头⼩流量的情况。

(2) 焊接钢管。

适⽤于较⼤直径的情况。

焊接钢管由弯成圆弧形的钢板焊接⽽成,焊图8-1 焊缝布置图缝结构如图8-1所⽰,⼀般相邻两节管道的纵缝应错开⼀定⾓度,以避免焊缝薄弱点在同⼀直线上。

(3) 箍管。

当HD>1 000m2时,钢板厚度⼀般会超过40mm,其加⼯⽐较困难,因⽽在这种情况下常采⽤箍管。

箍管是在焊接管或⽆缝钢管外套以⽆缝的钢环(钢箍,称为加劲环),从⽽使管壁和钢箍共同承受内⽔压⼒,以减⼩管壁钢板的厚度。

钢管所使⽤的钢材应根据钢管结构型式、钢管规模、使⽤温度、钢材性能、制作安装⼯艺要求以及经济合理等因素参照设计规范选定。

(⼆) 钢筋混凝⼟管钢筋混凝⼟管具有造价低、刚度较⼤、经久耐⽤等优点,通常⽤于内压不⾼的中⼩型⽔电站。

压力管道标准及管道等级表

压力管道标准及管道等级表

压力管道标准及管道等级表(讲座提纲)全国压力管道标准化技术委员会岳进才Email:2014.05目录1 压力管道工程标准1.1 综述1.2 常见基础性工程规范1.3 工业标准1.4 ASME B31.3规范解读1.5 GB/T20801规范解读2 管道等级表2.1 综述2.2 管道等级表2.3 其它3 管道材料选用3.1 材料的基本性能3.2 常用材料类型及特点3.3 高温对材料选用的影响3.4 低温对材料选用的影响3.5 介质对材料选用的影响3.6 材料选用原则4 管道组成件压力设计4.1 载荷类型4.2 许用应力及强度准则4.3 标准管道组成件4.4 非标准管道组成件5 管道组成件型式及选用5.1 连接型式及选用5.2 钢管5.3 管件及分支接头5.4 法兰及法兰接头6 阀门选用6.1 阀型选用基本原则6.2 常用关断阀的特点及应用6.3 常用阀门的属性参数选用1 压力管道工程标准1.1 综述1.1.1 标准体系标准体系的构成:指令性规范(法规),基础性工程规范,单项或行业工程标准,项目工程规定,工业标准。

1)指令性规范(法规):法定,强制性;技术管理性;适用范围(监管范围,包括了设计、采购、制造、建造、使用、维修和改造)。

国内外的差别。

典型代表:PED97/23,Pressure Equipment Directive;TSG D0001 压力管道安全技术监察规程工业管道。

2)基础性工程规范:与指令性规范相比:推荐性/非唯一性,用户负责制;技术性;建造标准。

与行业或项目工程标准相比:通用性:适用范围广,不针对特定行业;基础性:系统性要求,最低要求,不能代替设计手册。

强调:符合规范要求而出现问题,仍由设计者负责;安全性:安全标准,风险控制。

典型代表:ASME B31系列;GB/T20801系列。

3)单项或行业工程标准:针对特定的介质环境或针对特定的行业而给出的更有针对性、更详细的工程规定。

一般情况下,是基础性工程规范的补充和细化。

水电站建筑物复习题

水电站建筑物复习题

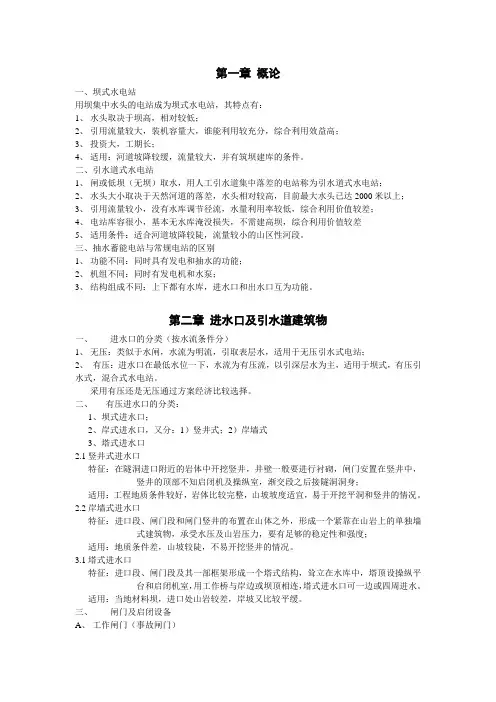

第一章概论一、坝式水电站用坝集中水头的电站成为坝式水电站,其特点有:1、水头取决于坝高,相对较低;2、引用流量较大,装机容量大,谁能利用较充分,综合利用效益高;3、投资大,工期长;4、适用:河道坡降较缓,流量较大,并有筑坝建库的条件。
