新型镁质耐火材料的生产技术
镁钙砖生产工艺

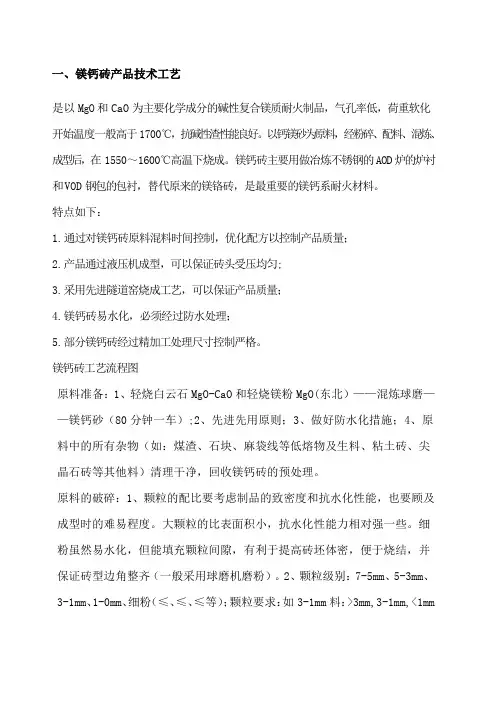

一、镁钙砖产品技术工艺是以MgO和CaO为主要化学成分的碱性复合镁质耐火制品，气孔率低，荷重软化开始温度一般高于1700℃，抗碱性渣性能良好。
以钙镁砂为原料，经粉碎、配料、混炼、成型后，在1550～1600℃高温下烧成。
镁钙砖主要用做冶炼不锈钢的AOD炉的炉衬和VOD钢包的包衬，替代原来的镁铬砖，是最重要的镁钙系耐火材料。
特点如下：1.通过对镁钙砖原料混料时间控制，优化配方以控制产品质量；2.产品通过液压机成型，可以保证砖头受压均匀;3.采用先进隧道窑烧成工艺，可以保证产品质量；4.镁钙砖易水化，必须经过防水处理；5.部分镁钙砖经过精加工处理尺寸控制严格。
镁钙砖工艺流程图原料准备：1、轻烧白云石MgO-CaO和轻烧镁粉MgO(东北）——混炼球磨——镁钙砂（80分钟一车）;2、先进先用原则；3、做好防水化措施；4、原料中的所有杂物（如：煤渣、石块、麻袋线等低熔物及生料、粘土砖、尖晶石砖等其他料）清理干净，回收镁钙砖的预处理。
原料的破碎：1、颗粒的配比要考虑制品的致密度和抗水化性能，也要顾及成型时的难易程度。
大颗粒的比表面积小，抗水化性能力相对强一些。
细粉虽然易水化，但能填充颗粒间隙，有利于提高砖坯体密，便于烧结，并保证砖型边角整齐（一般采用球磨机磨粉）。
2、颗粒级别：7-5mm、5-3mm、3-1mm、1-0mm、细粉（≤、≤、≤等）；颗粒要求：如3-1mm料：>3mm,3-1mm,<1mm混料：1、配比原则：一般是粗颗粒和细粉多，而中间颗粒少，方便填充空隙，达到致密化目的。
2、结合剂（石蜡）融化脱水（加石蜡混炼3-5分钟，再加细粉5-10分钟，出料温度45-60°，共用时10-15分钟）；3、称料：按照生产配方进行称料4、混料机预热（混料温度，粗料52°左右，温度高不易搬、易断；5、加料顺序、混料时间。
成型：镁钙砖坯烧结后缩尺严重，按%放尺；砖坯体密要求；成型工艺卡要求；首检；成型方法；半成品检验（体密=m/v) 泥料温度对成型过程和制品质量有很大的影响，泥料温度高，出砖时砖坯强度低，容易出现扭曲，裂纹，重坯，或翘边等现象。
镁碳质耐火材料的生产工艺及常用原料详解
镁碳质耐火材料的生产工艺及常用原料详解镁碳耐火材料是上世纪七十年代日本为电炉应用而开发的，于1970年首次在电炉上进行了应用性试验，经过了六年的应用性试验之后，镁碳耐火材料被正式推广应用在电炉上。
与其它碳素材料相比，镁碳质耐火材料中添加的天然鳞片石墨及碳质结合剂，使其具有优良的导热系数，较小的热膨胀率，大大增强了镁碳砖的性能，特别是提高了其抗渣侵蚀性及热震稳定性。
已广泛地应用于超高功率电弧炉炉墙、炉顶、蚀损严重的高温热点、渣线及出钢口部位，也用于转炉炉口、出钢侧、耳轴壁和熔池等处，以及钢包精炼炉的渣线处。
镁碳耐火材料的生产原料及工艺具体如下：1镁砂生产镁碳质耐火材料的主要原料是镁砂。
由于镁砂质量的优劣对镁碳质耐火材料的性能起着很大的影响作用，所以在生产中，选择合理的镁砂成为生产优质镁碳质耐火材料首要步骤。
常用镁砂为电熔镁砂和烧结镁砂，它们具有不同的特点，其矿物组成主要是方镁石。
在生产镁碳质耐火材料时，所考虑的镁砂性能参数主要有以下几项内容：①镁砂纯度(MgO含量);②杂质相及其含量;③镁砂的体积密度、气孔率以及方镁石晶粒尺寸等。
镁砂的纯度对镁碳质耐火材料的抗渣侵蚀性起着重要的影响，这是因为当MgO含量很高时，其杂质相就相对减少，MgO晶体被作为杂质相的硅酸盐相分割程度降低，MgO晶体为直接结合，所以提高了镁碳质耐火材料的抗渣侵蚀性。
镁砂中的杂质相主要有SiO₂、CaO、B₂O₃、Fe₂O₃等，如果镁砂中含有很高的杂质，特别是B₂O₃，将对镁碳质耐火材料的耐火度及高温性能带来不利的影响，杂质相将从以下几个方面产生作用：①杂质相含量高，将降低MgO晶体的直接结合程度;②SiO₂、CaO等在高温下会与MgO形成共熔体;③SiO₂、Fe₂O₃等杂质在高温下会优先与C反应，使得镁碳砖中产生气孔，降低了镁碳质耐火材料的抗渣侵蚀性。
镁碳质耐火材料在使用过程中，溶渣会通过气孔与方镁石晶界渗入镁砂颗粒与方镁石晶体产生反应，导致其损毁，特别是当镁砂中还有很高的CaO、SiO₂等杂质时，会加速其损毁速率，导致镁砂中的方镁石晶体被不断侵蚀，剥落进入溶渣中。
镁碳砖车间生产工艺流程
镁碳砖车间生产工艺流程镁碳砖是一种新型的耐火材料，具有重量轻、机械强度高、耐腐蚀等特点，广泛应用于冶金、化工、建筑等行业。
下面将详细介绍镁碳砖车间的生产工艺流程。
首先，镁质原料的准备是镁碳砖生产的第一步。
常见的镁质原料包括轻烧镁粉、中碱轻烧镁粉和烧镁砂。
这些原料需要进行粉碎和筛分，以确保颗粒大小的均匀性。
接下来，将镁质原料与适量的碳粉进行混合。
碳粉的加入是为了提高镁碳砖的导电性能和耐火性能。
混合过程中需要控制好原料的比例，以确保最终产品的性能达到要求。
混合好的镁碳砖原料需要进行成型。
成型有多种方法，常见的有挤压成型和浇注成型。
挤压成型是将混合好的原料放入挤压机中，通过挤压来形成砖坯。
浇注成型则是将混合好的原料倒入模具中，待凝固后取出。
成型后的砖坯需要进行干燥处理，以去除内部的水分。
砖坯经过干燥处理后，需要进行烧结。
烧结是指将砖坯放入烧结炉中进行高温烘烤，使砖坯内部颗粒结合成坚固的砖体。
烧结的温度和时间需根据具体产品进行调整，以确保砖体的物理和化学性能达到要求。
烧结完成后，还需要进行后处理。
后处理的主要目的是提高产品的质量和性能。
常见的后处理工艺有研磨、修整和涂层处理。
研磨是为了去除砖体表面的粗糙度，使其更加光滑。
修整则是通过切割或者打磨来修整砖体的尺寸和形状。
涂层处理则是在砖体表面涂覆耐火涂料，以提高其耐火性能和使用寿命。
最后，经过严格的质量检测后，符合标准要求的镁碳砖可以进入包装和储存环节。
包装一般采用木箱、桶装或者编织袋等方式，以确保产品的安全运输和储存。
综上所述，镁碳砖车间生产工艺流程主要包括镁质原料准备、混合、成型、干燥、烧结、后处理、质量检测、包装和储存等环节。
通过科学合理的工艺流程，可以生产出符合标准要求的高质量镁碳砖产品。
镁质耐火材料
第一讲镁质耐火材料的基本概念及选矿技术路线一、镁质耐火材料定义及常识以菱镁矿、海水镁砂和白云石等作原料，以方镁石为主晶相，MgO含量在80%以上的耐火材料。
属于碱性耐火材料。
镁质耐火材料的耐火度高，对碱性渣和铁渣有很好的抵抗性，是一种重要的高级耐火材料。
镁质耐火材料主要用于平炉、电炉、氧化转炉、水泥窑、有色金属冶炼炉和碱性耐火材料的煅烧窑等。
在我国菱镁矿主要产在辽宁南部，大石桥与海城一带，因此这一带的相关企业比较多。
方镁石熔点为2800℃。
我国制造镁砖的主要原料是烧结镁砂，对其要求化学成分和烧结程度。
一般以密度衡量烧结程度，也可用重烧收缩、水化性能、镁砂的外观颜色来衡量。
随着近年来镁砂品质的下降，97高纯的密度要求下降，要求值大于3.22g/cm3。
纯菱镁矿煅烧后为白色，由于铁氧化物的影响，染成褐色、棕褐色，SiO2含量高者趋近于白色，Fe2O3含量高者趋近于深褐色，含CaO高的趋近于黑色。
二、MgO材料中各种杂质元素对耐火材料的影响。
表5—5 与方镁石处于平衡的13个矿物的熔点矿物MF CMS MA M2S C3MS2C2S C4AF CA C5A3C3A C3S CaO C2F熔点℃1750不一致1498不一致2130 1890 1575 2130 1415 1600 14851545不一致1900分解2570 1435C/S分子量比0 0—1 1 1—1.5 1.5 1.5—2 2 2—3 3C/S质量量比0 0---0.93 0.93 0.93---1.4 1.4 1.4---1.87 1.87 1.87—2.8 2.8相组合MgOM2SMgOM2SCMSMgOCMSMgOCMSC3MS2MgOC3MS2MgOC3MS2C2SMgOC2SMgOC2SC3SMgOC3S固化温度1860 1502 1490 1490 1575 1575 1790 1790 1850备注：CA 铝酸钙C3MS2镁蔷薇辉石M2S 镁橄榄石C2S 硅酸二钙CMS 钙镁橄榄石C3S 硅酸三钙C4AF 铁铝酸四钙C5A3 三铝酸五钙MK 镁铬尖晶石MA 镁铝尖晶石MF 镁铁尖晶石结论：1、高MgO时（MgO>96%）CaO/SiO2≥2(分子量比),除MgO物相外只有C2S高温相存在，如CaO/SiO2<.1.87(质量比)时，有低温相CMS存在，高温性能下降，CaO不是有害杂质，其次为Fe2O3与Al2O3。
镁质耐火材料
镁质耐火材料
镁质耐火材料是一种具有优异耐火性能的材料，主要由镁矿石经过熔炼、浇铸、成型和烧结等工艺制成。
它具有优异的耐高温、耐腐蚀、导热性能良好等特点，因此在冶金、建材、化工等领域得到了广泛的应用。
首先，镁质耐火材料在冶金领域有着重要的应用。
在冶金生产过程中，高温熔
炼是不可避免的，而镁质耐火材料可以承受高温下的腐蚀和侵蚀，保护熔炼炉体不受破坏，从而保证了生产的正常进行。
其次，在建材领域，镁质耐火材料也发挥着重要作用。
在建筑材料的生产过程中，需要用到高温烧结设备，而镁质耐火材料可以作为炉体和窑体的内衬，能够承受高温下的侵蚀和磨损，保证设备的正常运行。
此外，在化工领域，镁质耐火材料也有着广泛的应用。
在化工生产过程中，需
要用到各种高温反应设备，而镁质耐火材料可以作为内衬材料，能够承受高温下的腐蚀和侵蚀，保证设备的长期稳定运行。
总的来说，镁质耐火材料具有优异的耐火性能和耐腐蚀性能，广泛应用于冶金、建材、化工等领域。
它的出现和应用，为各行业的高温设备提供了优质的内衬材料，保证了设备的正常运行，促进了相关行业的发展和进步。
相信随着科技的不断进步和发展，镁质耐火材料的性能和应用领域还会得到进一步的提升和拓展，为各行业的发展带来更多的机遇和挑战。
镁质耐火材料
镁质耐火材料镁质耐火材料是一种重要的耐火材料，具有耐高温、耐腐蚀等特点。
它是以镁氧化物为主要成分，加入适量的稀土氧化物、硼酸、钼酸等，经过混合、成型、烘烤等多道工序制成。
镁质耐火材料的主要特点和应用将在以下几个方面进行介绍。
首先，镁质耐火材料具有优异的耐高温性能。
由于镁氧化物具有极高的熔点和较低的热导率，因此镁质耐火材料可以在高温下保持结构的稳定性和机械强度，不会出现熔化或软化的现象。
这使得镁质耐火材料成为各种高温工业炉窑、电炉、转炉等设备的首选耐火材料。
其次，镁质耐火材料还具有优异的耐化学腐蚀性能。
镁质耐火材料可以在酸性、碱性等腐蚀介质中保持良好的化学稳定性，不会被腐蚀或溶解。
这使得镁质耐火材料在钢铁冶炼、化工、耐酸建材等领域具有广泛应用。
此外，镁质耐火材料还具有较低的热膨胀系数和良好的热震稳定性。
这使得镁质耐火材料在急冷急热、热震循环等工况下能保持良好的抗裂性能，不会因温度变化而引起破损。
因此，镁质耐火材料广泛应用于冶金、电力、玻璃等行业的高温设备中。
镁质耐火材料的制备过程中还需要注意一些问题。
首先，镁质粉体的细度对材料的性能有着重要影响。
细度越小，材料的密实性和强度越高，但过度细磨可能导致粒子聚团和液相形成，从而影响材料的耐高温性能。
其次，镁质耐火材料还需要通过烘烤等工艺来增强结晶结构和致密度。
这需要严格控制烘烤温度和时间，以避免材料过度热膨胀或过度烘烤导致强度降低。
总的来说，镁质耐火材料是一种具有优异耐高温、耐腐蚀和耐热震等性能的重要材料。
其广泛应用于冶金、化工、玻璃等高温设备和工艺中，为工业生产提供了可靠的保障。
在今后的发展中，还需要进一步提高材料的性能，降低成本，以满足日益增长的高温工业需求。
镁质耐火材料
耐火材料
耐火材料
镁质耐火材料一、镁质干式捣打料
碱性镁质干式捣打料广泛用于各种感应电炉炉衬、超高功率电炉炉底。近年来在连续铸钢中间盛钢桶上使用， 效果也好。
干式捣打料是一种不加液体结合剂与水的不定形耐火材料。施工后不必经过严格的养护，主要靠烘烤或使用 时高温熔体的加热，使干式捣打料的热面烧结成整体，形成一层具有一定强度的致密工作层，由于使用中除工作 层外，其余干式料仍为未烧结的紧密堆积结构，因而具有很好的隔热性能，同时避免了耐火材料在使用中因膨胀 收缩产生应力导致的开裂与穿孔，此外拆除也方便。但干式捣打料不适宜用在有转动与炉身高的窑炉。
二、镁质涂料或喷补料
镁质、镁钙质材料对净化钢液有好处，因此广泛用于连续铸钢中间盛钢桶。但这种涂料或喷补料用于浇铸低 磷钢时，应避免使用磷酸盐结合剂。其次由于涂料加入了不少水分，要尽量高温烘烤排除水分，以免头几桶钢液 增氢。
发展趋势
发展趋势
在新世纪，我国钢铁工业将会重点发展洁净钢；社会对环境保护的要求越来越严格，根据这些情况，预测我 国镁质耐火材料今后发展趋势为：
由于菱镁矿的主要产地是辽宁南部地区，即辽宁海城市、大石桥市、岫岩县、凤城市等地。所以该地区盛产 镁质耐火材料的原料-镁砂，包括电熔镁砂和烧结镁砂，是全世界储量最丰富的地区，当地有很多生产镁质耐火材 料的企业。
用途
用途
耐火材料广泛应用于化工、石油、冶金、硅酸盐、机械制造、动力等工业领域。镁质耐火材料由于具有耐火 性能高、高温强度大和抗碱性熔渣浸蚀的特点,成为冶金行业中广泛应用的辅料之一。例如炼钢过程主要靠熔渣来 除去其中有害杂质（熔渣主要成分为 CaO、FeO等或为高碱性CaO- -渣系）。要抵抗这些熔渣的侵蚀以及吸收钢 中有害杂质,，炼洁净钢等，只有碱性镁质耐火材料最合适；在有色重金属火法冶炼过程中产生低粘度炉渣 （硅 氧化物、铁氧化物、有色金属和硫化物等），要抵抗这些熔渣的侵蚀,，也离不开镁质耐火材料。而影响镁质耐火 材料性能的主要因素是其化学成分。
制备和提高镁质原料的新技术
制备和提高镁质原料的新技术一、高纯镁砂的制备1 菱镁矿的深加工我国是菱镁矿资源大国，辽宁省海城、大石桥一带菱镁矿储量达25亿t，长期以来的块矿开采使大量粉矿抛弃矿区，无法利用。
吉林大学研究了一种综合选矿提纯方法，用一级菱镁矿粉矿作原料，生产MgO＞99 %的高纯镁砂。
生产工艺如下：原料采用一级菱镁矿粉矿，粒度范围为0～15 mm，其主要矿物为菱镁矿、白云石，次要矿物为滑石、斜绿泥石，微量矿物有石英、透闪石、方柱石以及褐铁矿、黄铁矿等。
MgO及有害成分SiO2、CaO、Fe2O3、Al2O3等在矿石中分布均匀，并无明显富集现象，有害元素钙、铁以类质同象和微细机械包体形式存在于菱镁矿晶格中。
工艺流程：图1 以菱镁矿制备高纯镁砂工艺流程图1.1 浮选一级菱镁矿粉矿经磨矿（-200目占70 %）后，采用单一反浮选流程，用盐酸、六偏磷酸钠、十二胺作为浮选药剂，pH为6.5～7，进行二次粗选、一次扫选、一次精选，可得浮选精矿。
1.2 焙烧浮选精矿经过滤、干燥后进行焙烧，焙烧温度控制在900～950 ℃，焙烧时间为70 min，焙烧气氛为弱还原气氛。
通过焙烧使矿样中的黄铁矿、褐铁矿等铁矿物转化为磁铁矿等强磁性矿物，以有利于磁选除铁，并且这个温度也有利于CaCO3的分解，防止过烧及欠烧，有利于化学选矿除钙。
1.3 磁选采用湿式磁选机，先用弱磁选除去磁铁矿、磁黄铁矿等强磁性矿物后，再用强磁选除去褐铁矿、菱铁矿等弱磁性矿物。
1.4 化学选矿提纯磁选后的矿样放人电动搅拌器，进行化学除钙，采用阳离子交换树脂732，粒度为0.8～1.2 mm，按每千克干矿样用100 g离子交换树脂的用量加入到电动搅拌器中进行搅拌，搅拌时间为30 min，使其充分反应，反应后筛分分离矿浆和离子交换树脂。
1.5 轻烧及重烧化学提纯后的矿浆经过滤、干燥后进行轻烧，轻烧温度850～900℃，然后进行压球，于l700 ℃进行重烧，得高纯镁砂。
从以上可以看出，菱镁矿粉矿的主要杂质为铁、钙、硅、铝化合物，浮选方法去除硅化合物和铝化合物效果较好，但是对钙化合物和铁化合物去除效果不好。
镁质耐火材料
第一讲镁质耐火材料的基本概念及选矿技术路线一、镁质耐火材料定义及常识以菱镁矿、海水镁砂和白云石等作原料，以方镁石为主晶相，MgO含量在80%以上的耐火材料。
属于碱性耐火材料。
镁质耐火材料的耐火度高，对碱性渣和铁渣有很好的抵抗性，是一种重要的高级耐火材料。
镁质耐火材料主要用于平炉、电炉、氧化转炉、水泥窑、有色金属冶炼炉和碱性耐火材料的煅烧窑等。
在我国菱镁矿主要产在辽宁南部，大石桥与海城一带，因此这一带的相关企业比较多。
方镁石熔点为2800℃。
我国制造镁砖的主要原料是烧结镁砂，对其要求化学成分和烧结程度。
一般以密度衡量烧结程度，也可用重烧收缩、水化性能、镁砂的外观颜色来衡量。
随着近年来镁砂品质的下降，97高纯的密度要求下降，要求值大于3.22g/cm3。
纯菱镁矿煅烧后为白色，由于铁氧化物的影响，染成褐色、棕褐色，SiO2含量高者趋近于白色，Fe2O3含量高者趋近于深褐色，含CaO高的趋近于黑色。
二、MgO材料中各种杂质元素对耐火材料的影响。
表5—5 与方镁石处于平衡的13个矿物的熔点矿物MF CMS MA M2S C3MS2C2S C4AF CA C5A3C3A C3S CaO C2F熔点℃1750不一致1498不一致2130 1890 1575 2130 1415 1600 14851545不一致1900分解2570 1435C/S分子量比0 0—1 1 1—1.5 1.5 1.5—2 2 2—3 3C/S质量量比0 0---0.93 0.93 0.93---1.4 1.4 1.4---1.87 1.87 1.87—2.8 2.8相组合MgOM2SMgOM2SCMSMgOCMSMgOCMSC3MS2MgOC3MS2MgOC3MS2C2SMgOC2SMgOC2SC3SMgOC3S固化温度1860 1502 1490 1490 1575 1575 1790 1790 1850备注：CA 铝酸钙C3MS2镁蔷薇辉石M2S 镁橄榄石C2S 硅酸二钙CMS 钙镁橄榄石C3S 硅酸三钙C4AF 铁铝酸四钙C5A3 三铝酸五钙MK 镁铬尖晶石MA 镁铝尖晶石MF 镁铁尖晶石结论：1、高MgO时（MgO>96%）CaO/SiO2≥2(分子量比),除MgO物相外只有C2S高温相存在，如CaO/SiO2<.1.87(质量比)时，有低温相CMS存在，高温性能下降，CaO不是有害杂质，其次为Fe2O3与Al2O3。
一种镁质涂抹料及其制备方法
一种镁质涂抹料及其制备方法
嘿，朋友们！今天我要给你们讲讲一种超棒的镁质涂抹料及其制备方法！
你知道吗，这可不是一般的涂抹料，它就像是建筑界的魔法材料！想象一下，你正在装修房子，想要一种既能防火又能保温的材料，这不就来了嘛！
我来讲讲它的厉害之处哈。
它的防火性能那叫一个绝！就好比在火海中竖起了一道坚固的防线，保护着我们的家园。
而且它的保温效果也超赞，冬天能让屋子暖呼呼的，夏天还能隔绝热气，哇，简直太神奇啦！
要制备这种镁质涂抹料也不难哦。
就好像做饭一样，把各种材料按照一定的比例混合在一起。
首先得有优质的镁质材料，这可是关键呀！然后再加入一些其他的成分，就像给菜里加盐加调料一样。
经过一番搅拌呀、加工呀，嘿，神奇的涂抹料就诞生啦！
“哎呀，这东西真有那么好吗？”你可能会这么问。
那当然啦！我可不会骗你！已经有好多人用了都说好呢！你看那些用上这种涂抹料的房子，不是稳稳当当、舒舒服服的嘛。
而且哦，用这种镁质涂抹料施工也特别方便。
就像画画一样，轻松地就能把它涂在墙上、屋顶上。
工人们都喜欢用它，又快捷又省力！
我觉得呀，这种镁质涂抹料就是未来建筑的好帮手！它能让我们的生活变得更美好、更安全、更舒适！所以，还等什么呢，赶紧去试试吧！。
新型耐火材料的制备与表征
新型耐火材料的制备与表征随着科学技术的发展，新型耐火材料在各个领域的应用越来越广泛。
耐火材料主要用于高温环境下的设备和结构的保护，例如冶金行业中的高炉、电炉，硅酸盐行业中的窑炉以及化工行业中的反应器等。
本文将介绍新型耐火材料的制备和表征技术。
一、制备技术1. 传统制备方法：传统的耐火材料制备方法主要包括干法制备和湿法制备两种。
干法制备主要是通过粉体冶金方法，将多种耐火材料原料按比例混合，经过高温烧结得到成品。
湿法制备则是将原料溶解在水或其他溶液中，通过沉淀反应生成细微颗粒的耐火材料胶体，再通过滤干、干燥和烧结得到成品。
2. 现代制备方法：现代制备方法包括溶胶凝胶法、溶液注模法、热疏水法等。
溶胶凝胶法是将溶胶液中的原料通过所需工艺条件形成胶凝体，再通过干燥、热处理等步骤得到成品。
溶液注模法则是将溶液注入模具中，通过蒸发水分或加热使溶液凝胶化，再经过烧结等步骤得到耐火材料。
二、表征技术1. 结构表征：X射线衍射（XRD）是最常用的一种结构表征技术。
通过测量材料的X射线衍射图谱，可以确定样品的晶体结构、晶粒尺寸等信息。
扫描电子显微镜（SEM）可以观察材料的表面形貌，如晶体形状、孔隙结构等。
2. 物理性能表征：热膨胀系数（CTE）是评价耐火材料热稳定性的重要指标。
热膨胀系数可以通过热膨胀仪等仪器进行测量。
热导率则可以通过热导仪测定。
3. 热稳定性表征：高温下的耐火材料需要具有一定的热稳定性，防止材料在高温环境下发生热膨胀和热震裂纹。
热减量分析（TGA）可以测定材料的热稳定性和热分解温度。
热震稳定性则可以通过热震试验进行评估。
4. 物化性能表征：耐火材料的物化性能包括化学成分、密度、抗压强度、抗拉强度等。
这些指标可以通过化学分析、密度计、力学测试机等设备进行测定。
新型耐火材料的制备与表征是一个复杂且关键的过程，需要充分考虑材料的结构、物理性能、热稳定性以及物化性能等多个方面。
只有通过有效的制备方法和合理的表征手段，才能获得性能稳定、适应各种高温环境的耐火材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术是有关于新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉2030份、硅微粉510份、氧化铬15份、氧化钛13份、氧化锆25份、碳化硅0.51份。
借由上述技术方案，本技术一种新型镁质耐火材料在碱性环境下耐火度高、使用寿命长，采用该材料制备而成的镁砖能耐2000℃以上的高温。
权利要求书
1.新型镁质耐火材料，其特征在于：其组分及各组分的质量份数为镁砂粉20-30份、硅微粉5-10份、氧化铬1-5份、氧化钛1-3份、氧化锆2-5份、碳化硅0.5-1份。
2.根据权利要求1所述的新型镁质耐火材料，其特征在于：其组分及各组分的质量份数为镁砂粉20份、硅微粉5份、氧化铬1份、氧化钛1份、氧化锆2份、碳化硅0.5份。
3.根据权利要求1所述的新型镁质耐火材料，其特征在于：其组分及各组分的质量份数为镁砂粉30份、硅微粉10份、氧化铬5份、氧化钛3份、氧化锆5份、碳化硅1份。
技术说明书
新型镁质耐火材料
技术领域
本技术属于耐火材料技术领域，特别是涉及一种新型镁质耐火材料。
背景技术
耐火材料是指耐火度不低于1580℃的一类无机非金属材料。
耐火度是指耐火材料锥形体试样在没有荷重情况下，抵抗高温作用而不软化熔倒的摄氏温度。
但仅以耐火度来定义已不能全面描述耐火材料了，1580℃并不是绝对的。
现定义为凡物理化学性质允许其在高温环境下使用的材料称为耐火材料。
耐火材料广泛用于冶金、化工、石油、机械制造、硅酸盐、动力等工业领域，在冶金工业中用量最大，占总产量的50％～60％。
耐火材料应用于钢铁、有色金属、玻璃、水泥、陶瓷、石化、机械、锅炉、轻工、电力、军工等国民经济的各个领域，是保证上述产业生产运行和技术发展必不可少的基本材料，在高温工业生产发展中起着不可替代的重要作用。
其中镁质耐火材料是一种优质碱性耐火材料，具有多种优良的使用性能，因此备受消费者青睐。
但现有的镁质耐火材料能够承载的温度有限且使用寿命短，亟待改进。
技术内容
本技术的目的在于，提出一种能够适用于碱性环境且使用寿命长的高温新型镁质耐火材料，从而更加适于实用。
本技术的目的及解决其技术问题是采用以下技术方案来实现。
依据本技术提出的一种新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉20-30份、硅微粉5-10份、氧化铬1-5份、氧化钛1-3份、氧化锆2-5份、碳化硅0.5-1份。
本技术的目的及解决其技术问题还采用以下技术方案来进一步实现。
前述的新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉20份、硅微粉5份、氧化铬1份、氧化钛1份、氧化锆2份、碳化硅0.5份。
前述的新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉25份、硅微粉13份、氧化铬3份、氧化钛2份、氧化锆3份、碳化硅0.8份。
前述的新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉30份、硅微粉10份、氧化铬
5份、氧化钛3份、氧化锆5份、碳化硅1份。
借由上述技术方案，本技术一种新型镁质耐火材料在碱性环境下耐火度高、使用寿命长，采用该材料制备而成的镁砖能耐2000℃以上的高温。
上述说明仅是本技术技术方案的概述，为了能够更清楚了解本技术的技术手段，而可依照说明书的内容予以实施，并且为了让本技术的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例详细说明。
具体实施方式
为更进一步阐述本技术为达成预定技术目的所采取的技术手段及功效，以下结合较佳实施例，对依据本技术提出的一种新型镁质耐火材料其具体实施方式、结构、特征及其功效，详细说明如后。
实施例1
本技术一种新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉20份、硅微粉5份、氧化铬1份、氧化钛1份、氧化锆2份、碳化硅0.5份。
实施例2
本技术一种新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉25份、硅微粉13份、氧化铬3份、氧化钛2份、氧化锆3份、碳化硅0.8份。
实施例3
本技术一种新型镁质耐火材料，其组分及各组分的质量份数为镁砂粉30份、硅微粉10份、氧化铬5份、氧化钛3份、氧化锆5份、碳化硅1份。
以上所述，仅是本技术的较佳实施例而已，并非对本技术做任何形式上的限制，虽然本技术
已以较佳实施例揭露如上，然而并非用以限定本技术，任何熟悉本专业的技术人员，在不脱离本技术技术方案范围内，当可利用上述揭示的技术内容做出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本技术技术方案的内容，依据本技术的技术实质对以上实施例所做的任何简单修改、等同变化与修饰，均仍属于本技术技术方案的范围内。
