臭氧发生器使用说明书
臭氧发生器使用说明
臭氧发生器使用说明
臭氧发生器是一种能够产生臭氧气体的设备。
臭氧气体具有强烈的氧化和杀菌作用，常用于空气净化、消毒和除臭等领域。
使用臭氧发生器时，需要注意以下几点：
1. 选择合适的设备：根据需要使用的空间大小及要达到的净化效果，选择适合的臭氧发生器。
2. 安装设备：将臭氧发生器放置在通风良好的地方，避免阳光直射和潮湿环境。
确保设备与其他物体保持一定的距离，不得遮挡出风口。
3. 连接电源：将设备的电源线插入适配器插座，并接通电源。
确保电源稳定，并遵守设备的电压要求。
4. 设置操作模式：根据需要选择设备的工作模式。
一般设备会提供多种模式，如净化模式、杀菌模式等。
根据不同的需求进行选择。
5. 设定工作时间：根据需要设定设备的工作时间。
一般建议根据空间大小和臭氧浓度进行设定，避免长时间暴露在高浓度的臭氧气体中。
6. 离开空间：设备开始工作后，离开被处理的空间，确保不会直接接触到高浓度的臭氧气体。
7. 安全使用：在设备工作期间，不要将人和动物暴露在高浓度的臭氧气体中，以免产生不适。
同时，确保设备没有损坏或泄漏。
8. 使用后的处理：设备使用完毕后，及时关闭设备并拔出电源插头。
将设备置于通风良好的地方，避免堵塞出风口。
总的来说，使用臭氧发生器需要遵循安全操作规范，避免人和动物暴露在高浓度的臭氧气体中。
此外，根据设备的使用说明书进行正确的操作和维护，以确保设备的正常运行和寿命。
臭氧NLO-1K用户操作说明书
新大陆NLO-1K臭氧发生器产品说明书注意：在安装使用NLO－1K型臭氧发生器之前，请相关人员详细阅读产品说明书内关于安全须知和操作方法的内容，避免造成设备的损坏及对人身健康产生不良影响。
※封面图片仅供参考，以实物为准目录1.产品描述 (4)1.1规格型号 (5)1.2产品参数 (5)1.3环境条件 (7)2.安全须知 (7)2.1 氧气安全 (8)2.2 臭氧安全 (9)2.3 电气安全 (9)2.4 压力气体 (10)3.工作原理与系统介绍 (10)3.1 臭氧产生 (10)3.2 电气模块 (13)3.3 冷却水模块 (14)4.运行前的准备 (14)4.1 用户提供的资源 (14)4.2 运行前的检查 (16)5.运行操作 (17)5.1通电前的要求 (17)5.2 冷却水调节 (17)5.3 气体的要求和调节 (17)5.4 系统开机步骤 (18)6.维护 (19)7.故障的检查与处理 (21)8.售后服务 (22)9.部件清单 (22)10.附录A--电气与控制 (23)附录B—臭氧系统工艺流程图 (25)在安装使用NLO-1K型臭氧发生器之前，请用户详细阅读产Array品说明书内关于使用、操作方法及安全方面的内容，避免造成设备的损坏及对人身安全产生不良的影响。
在使用臭氧发生器之前，应确保所有的安全运行条件得到满足。
详细内容请参考第2章安全须知。
臭氧设备运行前请首先调节气体压力和流量，气体稳定后启动臭氧发生器电源开关进入工作状态。
设备的运行操作必须由经过相关技术培训的专人负责。
设备的维修工作必须由厂方指定的专业人员进行。
在未经生产商允许的条件下对设备进行改动可能会影响产品的安全性。
由此所造成的后果生产商不承担责任。
1. 产品描述新大陆NLO-1K氧气源臭氧发生器采用介质阻挡放电技术（Dielectric Barrier Discharge，DBD）产生高浓度的臭氧气体。
产品可以广泛应用于以下领域：●饮用水消毒●游泳池消毒●污水处理●水族馆●工业废水●空气消毒●工业氧化●纸浆漂白●实验室研究使用者应对臭氧发生器产生臭氧气体的使用及安全负有全部Array责任。
臭氧系统操作说明
臭氧系统操作说明一、引言臭氧系统是一种重要的化学处理设备，用于生成和利用臭氧气体。
本文档旨在提供臭氧系统的操作说明，以帮助用户正确、安全地操作该设备。
在操作臭氧系统之前，请务必阅读并遵守本操作说明。
二、装置简介臭氧系统主要由以下设备组成：1. 臭氧发生器：负责产生臭氧气体。
2. 臭氧破坏器：负责将未使用的臭氧气体破坏掉，确保环境安全。
3. 控制系统：用于监控和控制臭氧系统的运行。
三、操作准备1. 确保设备正常运作，并检查设备的工作状态。
2. 确保操作人员已经接受相关的操作培训，并熟悉臭氧系统的工作原理和操作方法。
3. 穿戴个人防护装备，包括安全眼镜、手套和防护服等。
4. 确保操作区域通风良好，以便及时排除产生的臭氧。
四、操作步骤1. 启动臭氧发生器a. 检查发生器的供电和连接情况，确保正常工作。
b. 打开发生器的电源开关，待指示灯亮起并显示正常后即可进行下一步。
2. 设置臭氧浓度a. 根据需要调整臭氧发生器的输出浓度，通常调整范围为1-100ppm。
b. 使用设备上的控制面板或调节器来调整浓度，确保设定值与实际输出浓度一致。
3. 启动臭氧破坏器a. 检查破坏器的供电和连接情况，确保正常工作。
b. 打开破坏器的电源开关，待指示灯亮起并显示正常后即可进行下一步。
4. 运行臭氧系统a. 检查臭氧发生器和破坏器的运行状态，确保无异常情况。
b. 监控臭氧浓度和系统的运行状态，根据需要进行调整和控制。
5. 关闭臭氧系统a. 先关闭臭氧破坏器的电源开关，待指示灯熄灭后再进行下一步。
b. 关闭臭氧发生器的电源开关，待指示灯熄灭并切断电源后即可结束操作。
五、安全注意事项1. 在操作过程中，严禁将手或其他物体靠近臭氧发生器的出口和破坏器的进口，以防止意外受伤。
2. 操作人员应保持清醒、专注，并遵循操作规程，避免发生操作失误。
3. 不要随意改动设备的设置和参数，除非经过合适的授权和培训。
4. 在操作中如发现设备有任何异常情况，包括噪声、异味或其他异常现象，应立即停止操作并联系维修人员。
臭氧发生器 说明书
BGF—80g臭氧发生器说明书北京北理国科臭氧应用技术有限公司研制BGF—80g臭氧发生器说明书臭氧特性与主要功能臭氧（O3）由三个氧原子组成，它是氧（O2）的同素异形体，具有特殊的腥臭味，通常以稀薄的状态混合于大气中。
臭氧的主要特性是它有很强的氧化力，其氧化还原电位仅次于（F2）。
所以臭氧具有如下主要功能。
1、杀菌、消毒在一定的臭氧浓度条件下，它于细菌、病毒等微生物产生生物化学反应，从而破坏细菌的新陈代谢和繁殖过程，造成死亡，达到消毒的效果。
2、食品保鲜由于臭氧的强氧化性，不仅可以驱除和杀灭食品表面的微生物，达到防霉、防腐效果，同时，臭氧还可以有效的分解果蔬代谢物，减缓果蔬贮存过程中的代谢速度，延长它的贮存保鲜期。
3、农药降解臭氧快速与有机毒物（例如农药等）发生降解反应，生成二氧化碳和水的最终反应产物。
因此，可以迅速清除果蔬表面附着的残留农药和化肥等有害物质。
4、污水处理臭氧发生器工作原理本产品采用新型的缝隙放电陶瓷片为臭氧发生器件，它在高频高压电源的驱动下，进行电晕放电，形成低温等离子体，使通过缝隙的氧气发生反应，生成臭氧化气体。
本机采用纯氧气源（≥95％）通过缝隙放电陶瓷片产生臭氧，同时采用水冷方式，将臭氧发生器在电晕放电过程中产生的大量热量，有效地传导出去，避免陶瓷片的剧烈升温，保证臭氧产量的稳定性。
整机额定臭氧产量为80g／h，由四组臭氧发生器汇合达到额定值，每组臭氧发生器额定臭氧产量为20g/h，它们多有独立的电源开关、氧气调节、定时工作控制、过热保护开关，60℃以上自动断开电源等功能。
整机有一个统一的冷却水系统。
本机具有工作稳定、效率高、操作条件方便等特点。
工作流程图如下：技术参数名称：BGF-80型臭氧发生器输入电压：AC220V ±10%, 50Hz最大消耗功率：≤2KW供气源：氧气（≥95％）臭氧产量：氧气流量30L/min时，臭氧产量≥80g／h环境温度：常温环境湿度：≤90％外形尺寸：1700＊600＊550设备安装1、设备尽量放置于干燥，通风良好，清洁的位置，就位后锁住四个小轮。
臭氧发生器(JZCF-100g说明书)
目录一、主要用途二、设备安装及使用程序三、保养与维护四、主要技术参数五、故障处理★使用前请认真阅读本手册★须知保养重于维修主要用途JZCF-G-3-100g型臭氧发生器适用于洁净室作定时消毒灭菌和大消毒，完全可以替代紫外线灯照射和化学薰蒸大消毒，不必在洁净区增加任何设备，决无二次污染。
可广泛应用于电子、光学、制药、生物制品、化工、遗传基因工程等行业。
设备安装1、机器通常在通风、干燥、洁净及0℃＜室温≤42℃，冷却水进水温度＜35℃、压力0.1～0.15Mpa的条件下使用（特殊情况另行设计）。
机器水平放置在地面即可，但周围不应有易燃、易爆物品（如易燃气体等）。
2、警告！：为了人身安全，请安装三相插头电源线（火线、地线、零线）专线单独设置一个电源开关，不要与其它设备共同用启动电源。
单相电源电压220V±10%（超过此值务必加装稳压器，以免机器发生故障），同时机器接地要良好（接地电阻必须<4欧姆）。
3、按照要求切实接好进水、排水、气管。
臭氧出口应接耐臭氧管件（不锈钢或聚氯乙烯材质等）。
4、臭氧发生器装卸、搬运、安装时应避免较强的震动及较大角度的倾斜。
★注：切记地线一定要接！★臭氧是强氧化剂，由于在空气中应用浓度与对表面氧化要求相比还是很低的，不足以造成明显损害。
橡胶制品例外。
外接用户气源安装注意事项（1）、JZCF-G-3-150g以内，外接用户气源臭氧发生器安装必备条件：（2）、JZCF-G-3-150g以上，外接用户气源臭氧发生器安装必备条件：（3）、JZCF-G-3-300g以上（含300g），外接用户气源臭氧发生器安装必备条件：设备使用程序1、根据消毒灭菌要求，设置机器灭菌工作时间，该时间继电器一般设置为45-60分钟（用户可以参考灭菌检测结果设置时间）。
消毒时应关闭新风进口和回风排放阀门，使整个被消毒的洁净室空气通过净化系统风道形成内部循环，从而达到消毒目的。
2、打开冷却水进水口开关，务必使冷却水流出，并保证在正常开机时水流畅通。
臭氧发生器说明书

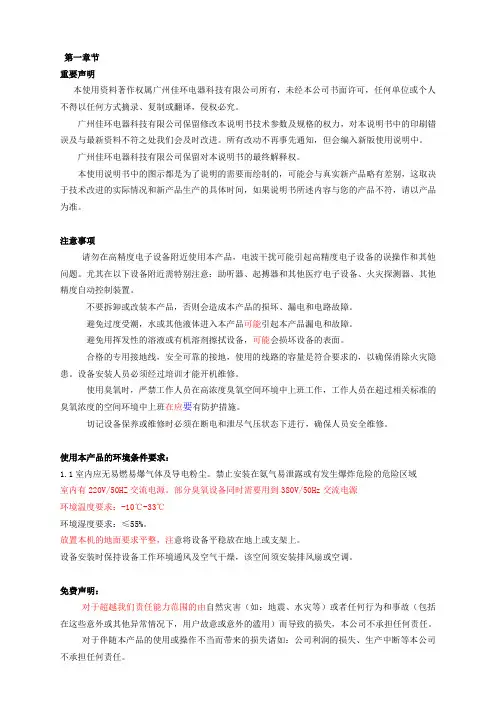

第一章节重要声明本使用资料著作权属广州佳环电器科技有限公司所有，未经本公司书面许可，任何单位或个人不得以任何方式摘录、复制或翻译，侵权必究。
广州佳环电器科技有限公司保留修改本说明书技术参数及规格的权力，对本说明书中的印刷错误及与最新资料不符之处我们会及时改进。
所有改动不再事先通知，但会编入新版使用说明中。
广州佳环电器科技有限公司保留对本说明书的最终解释权。
本使用说明书中的图示都是为了说明的需要而绘制的，可能会与真实新产品略有差别，这取决于技术改进的实际情况和新产品生产的具体时间，如果说明书所述内容与您的产品不符，请以产品为准。
注意事项请勿在高精度电子设备附近使用本产品，电波干扰可能引起高精度电子设备的误操作和其他问题。
尤其在以下设备附近需特别注意：助听器、起搏器和其他医疗电子设备、火灾探测器、其他精度自动控制装置。
不要拆卸或改装本产品，否则会造成本产品的损坏、漏电和电路故障。
避免过度受潮，水或其他液体进入本产品可能引起本产品漏电和故障。
避免用挥发性的溶液或有机溶剂擦拭设备，可能会损坏设备的表面。
合格的专用接地线，安全可靠的接地，使用的线路的容量是符合要求的，以确保消除火灾隐患。
设备安装人员必须经过培训才能开机维修。
使用臭氧时，严禁工作人员在高浓度臭氧空间环境中上班工作，工作人员在超过相关标准的臭氧浓度的空间环境中上班在应要有防护措施。
切记设备保养或维修时必须在断电和泄尽气压状态下进行，确保人员安全维修。
使用本产品的环境条件要求：1.1室内应无易燃易爆气体及导电粉尘。
禁止安装在氨气易泄露或有发生爆炸危险的危险区域室内有220V/50HZ交流电源。
部分臭氧设备同时需要用到380V/50Hz交流电源环境温度要求：-10℃-33℃环境湿度要求：≤55%。
放置本机的地面要求平整，注意将设备平稳放在地上或支架上。
设备安装时保持设备工作环境通风及空气干燥，该空间须安装排风扇或空调。
免费声明：对于超越我们责任能力范围的由自然灾害（如：地震、水灾等）或者任何行为和事故（包括在这些意外或其他异常情况下，用户故意或意外的滥用）而导致的损失，本公司不承担任何责任。
臭氧发生器说明书
臭氧发生器说明书Ozone Generator Specification适用于CF-G-3-(5-45)KG系列有限公司济南市臭氧应用工程技术研究中心臭氧发生器操作手册前言前言本臭氧发生器手册中包含了重要的安全注意事项、操作说明，是整个臭氧设备操作手册中不可缺少的组成部分。
操作人员在运行系统前必须仔细阅读本手册中的全部内容。
本操作手册（后面简称手册）中包含了所有与 CF-G-3- 型号臭氧发生器相关的详细信息，以便使用者在各个环节都能安全的操作和维护臭氧发生器设备。
手册将从下列环节进行论述：1.安装/固定，调试2.运行3.故障检修/维修4.运输，储存；报废，拆除/处臵本臭氧发生器的操作手册的保存：1.放臵在离车间最近的便利位臵2.交给该车间的负责人员3.妥善保存直到该设备被弃用必须保证操作人员能随时取阅本操作手册手册组成：本操作手册的附录中包含了用于维护、故障检修及维修的额外信息，如：警报列表电路图数据记录表。
臭氧发生器操作手册目录目录1产品说明 (4)1.1概况 (4)1.2技术数据 (4)2 安全措施和规范 (7)2.1 警示标识信息 (7)2.2 安全规范原则 (8)2.3 安全措施及注意事项 (9)2.4 安全设备和监测设备 (10)2.5 组织人员 (10)2.6 相关联危险 (10)2.7 其它危险 (13)2.8 紧急应对措施 (14)2.9 指南，标准和规范 (14)3安装调试 (15)3.1 安装前准备 (15)3.2 安装 (15)3.3 调试前检查 (16)3.4 电气线路接线 (17)3.5臭氧放电室臭氧出气管道连接 (17)4臭氧发生器工作原理 (18)4.1臭氧 (18)4.2臭氧发生器工作原理 (18)4.3 应用领域 (19)4.4 使用前重要说明 (19)5系统运行 (21)5.1开机前准备 (21)4.2 开机步骤 (21)4.3 系统开关机 (21)4.4.控制面板操作说明 (22)6 技术支持与售后服务 (27)6.1 售后技术支持服务 (27)6.2 维护 (27)7 免责声明 (29)1产品说明1.1概况臭氧发生装臵是用于制取臭氧气体（O3）的装臵。
臭氧发生器使用说明
臭氧发生器使用说明
臭氧发生器使用说明
1、根据消毒灭菌要求，设置机器工作时间，一般空气灭菌时间设置为60-90分钟，代替化学熏蒸，大消毒设置为90-150分钟，（臭氧在空气中的分布密度和臭氧灭菌效率与空气湿度成正比关系，用户可参考灭菌检测效果设置工作时间），注意，水冷式臭氧发生器可长时间连续工作，其它型号臭氧发生器设置工作时间一般不超过180分钟。
2、开机前应保持洁净室相应密闭，预防臭氧泄露，确保臭氧在空间分布均匀以达到灭菌效果。
3、在净化空调风机正常运转的状态下，接通控制电源。
此时，红色指示灯亮。
电压表显示额定工作电压。
4、按下绿色启动按钮，红色电源指示灯灭，绿色工作指示灯亮，定时器开始工作计时，电流表此时显示额定工作电流，机器进作状态（参照继电器使用说明，设置臭氧发生器工作时间）。
5、机器工作至预设结束时间后则自动停止工作，此时绿色工作指示灯灭，电流指示为零，红色电源指示灯亮，机器恢复至准备工作状态。
6、机器正常工作时，若需临时停机，则按下红色停止按钮即可。
7、移动式臭氧发生器开机前应保持洁净室相应密闭，预防臭氧泄露，以确保臭氧在空间分布均匀和作用效率。
臭氧发生器操作指导书
臭氧发生器操作指导书
（ISO9001-2015）
一、主要技术参数：
臭氧产量：40g 功率：950W
灭菌空间：800m3 主机尺寸：500×215×500
二、使用操作过程：
2.1准备工作
a.检查供电正常，时间显示正确，设备处于手动状态。
b.设定时间继电器为120分钟。
2.2按下”启动”按钮，臭氧发生器开始工作，臭氧产生后，随风机运行进入系统消毒。
2.3时间到时，臭氧发生器自动停止。
三、注意事项：
3.1臭氧发生器工作时会发出“啪啪”声，同时会有臭氧味属正常。
3.2臭氧发生器开启前，应确认消毒间无工作人员。
3.3臭氧发生器关机后,风机应再运行一段时间，系统内无臭氧味后方可进入工作人员。
四、维修保养：
4.1机器应始终置于干燥和通风良好的洁净环境中。
4.2维护保养时必须在无电\无压力的情况下进行。
4.3定期检查各电器部分是否受潮,绝缘是否良好。
（尤其是高压部分）
4.4若发现或怀疑机器受潮，应采取绝缘措施，必须在保证绝缘良好的情况下才能启动电源按钮。
4.5定期检查通风口是否通畅，有无覆盖现象。
4.6机器每次连续工作时间不能超过8小时。
4.7机器使用一段时间后，应小心清除其中的灰尘。
4.8长期不用请切断电源。
臭氧发生器使用说明书
臭氧发生器使用说明书臭氧发生器使用说明书1、产品概述臭氧发生器是用于制取臭氧气体（O3）的装置。
臭氧易于分解无法储存，需现场制取现场使用，所以凡是能用到臭氧的场所均需使用臭氧发生器。
臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。
臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。
利用高压电离(或化学、光化学反应)等措施，使空气（或纯氧气源）中的氧气分解聚合为臭氧，臭氧形成的过程是氧的同素异形转变过程;亦可利用电解水法获得。
臭氧的不稳定性使其很难实现瓶装贮存，一般只能利用臭氧发生器现场生产，随产随用。
臭氧为混合气体，其浓度通常按质量比或体积比来表示。
质量比是指单位体积内混合气体中含有多少质量的臭氧，常用单位mg/L、mg/m3或g/m3等表示。
体积比是指单位体积内臭氧所占的体积含量或百分比含量，卫生行业常用ppm表示臭氧浓度，即每立方臭氧混合气体中臭氧占该体积的百万分之一为1ppm。
臭氧浓度是衡量臭氧发生器技术含量和性能的重要指标。
同等的工况条件下臭氧输出浓度越高其品质度就越高。
2、产品分类臭氧发生器分类方式有很多种，通常情况下有以下几种情况：1）按单位时间臭氧产量分类时，分大型、中型和小型。
大型臭氧发生器是指每小时臭氧产生量在1Kg以上的臭氧发生器，其主要应用范围是废水废气处理、城市供水、化工深度氧化等场所。
中型臭氧发生器是指每小时臭氧产量在100g-1000g范围内的臭氧发生器，其应用范围是食品加工、精细化工、制药行业。
小型臭氧是指每小时臭氧产量在10g-100g范围内的臭氧发生器，其主要应用范围是实验室、房间除味、瓜果蔬菜除农药残留等。
当然还有产量在1g以下的微型臭氧发生器，主要是家用。
2）按工作原理分类，臭氧发生器主要有三种：高压放电式、紫外线照射式、电解纯水式。
高压放电式臭氧发生器是利用交流高压电产生高压电场，使电场内或电场周围的氧分子发生电离，完成臭氧分子的合成过程。
AP-DS300臭氧发生器使用说明书
AP-DS系列臭氧发生器使用说明书安丘奥邦臭氧科技有限公司**********************************************************************************************************地址：山东省安丘市潍徐北路城里工业园邮编：262100电话：传真：目录设备概述 2设备安装 4主要技术参数 4设备的操作 4设备关闭程序 6设备的维护 7设备常见故障、原因及解决办法 8附：图一臭氧发生器工艺流程示意图一AP-DS300型水冷臭氧发生系统以空气（或氧气）为原料，用中频高压交流电进行电晕放电产生臭氧，生产工艺流程见附图。
本系统主要由冷冻干燥后的无油压缩气源(用户提供)和我公司提供的变压吸附式全自动富氧干燥系统(包括气体富氧干燥器、过滤器、减压阀和流量计等)、臭氧发生器主机、电气控制柜等部分组成，并配有液位、压力、温度、PLC控制1．控制系统液位保护控制：液位计与控制系统联动组成液位保护装置。
当臭氧发生器放电室内冷却水水位低于臭氧发生器的正常工作水位时，臭氧发生器不启动，电磁阀打开，冷却水自动进水；进入的冷却水至设定的水位时，臭氧发生器才会启动工作，此时电磁阀自动关闭。
此装置可保护臭氧发生器放电单元不会因无水冷却，积热而损坏。
温度保护控制：由数显温度调节仪设定冷却水温的上、下限值，以保证臭氧发生器恒温工作和超过上限设定值自动停机保护。
设备出厂时，一般将下限温度值设定为0℃，上限温度值设定为50℃。
压力保护控制：臭氧发生器放电室进气口处装有压力保护器，当臭氧发生器放电室内压力超过设定值（约为）时，臭氧发生器会自动停机保护，防止臭氧发生器单元因压力过大而损坏。
臭氧产量调节装置：臭氧产量的调节通过远程控制调节电气控制箱内的频率调节器来实现。
本机臭氧产量分为3个档位：220g、250g、300g分别对应不同的空调机组，通过远程输入不同控制信号实现产量的改变。
臭氧发生器操作说明(标牌)
城东水厂臭氧发生器操作说明一、开机（进入全自动状态）1.确认有无报警，如有报警需到臭氧发生间现场复位；2.进入对应的“臭氧发生器控制系统”界面，确认“远程/本地”绿灯亮起，如未亮，需到臭氧发生间现场触摸屏切换至远程；3. 在“臭氧发生器控制系统”界面，确认“自动/手动”绿灯亮，如未亮需勾选“远程自动开关：启动”；4.进入“臭氧全自动控制系统”界面中勾选“手动设定”，输入后臭氧、预臭氧接触池流量,如采用自动导入流量数据时，可取消“手动设定”勾选）；5.在“臭氧全自动控制系统”界面中，输入后臭氧、预臭氧投加量（注：“臭氧总估算产量”必须大于8Kg/h，否则必须采用小流量PID控制模式）；6. 在“臭氧全自动控制系统”界面中，点“自动开”；7. 进入对应的“臭氧发生器控制系统”界面，点“发生器远程开”，此时臭氧发生器将自动按程序开机运行。
臭氧发生器设备启动顺序：（1）冷却水泵“绿灯”亮；（2）进气阀“绿灯”亮，吹扫15分钟；（3）主电源“绿灯”亮；（4）反应器“绿灯”亮。
二、自动运行状态下臭氧投加量调节1.流量调节（手动设定）：进入“臭氧全自动控制系统”界面，按调度指令将新的水量输入“后臭氧池进水流量”或“预臭氧池进水流量”，系统将根据新流量自动调节臭氧发生器产量；2.投加量调节：进入“臭氧全自动控制系统”界面，按要求将新的投加量输入“后臭氧池投加量设定”或“预臭氧池投加量设定”，系统将根据新投加量自动调节臭氧发生器产量。
三、手动停机（全自动状态）1.进入“臭氧全自动控制系统”界面，点“自动关”；2.进入对应的“臭氧发生器控制系统”界面，点“发生器远程关”，鼠标点击时间3秒钟（观察发生器功率是否下降，如功率下降，则说明系统自动进入停机程序）；臭氧发生器设备停机顺序：（1）反应器关；（2）主电源关，吹扫15分钟；（3）进气阀关；（4）冷却水泵关。
四、全自动运行模式切换至PID运行模式1.进入“臭氧全自动控制系统”界面，点“自动关”，“全自动开关指示”变为灰色；2.在“臭氧全自动控制系统”界面，点“PID开”，“PID模式开关指示”变为绿色；3. 在“臭氧全自动控制系统”界面，“PID手动”-“设定”勾选框全部勾选,在“预臭氧南、北池投算给定”中输入相应气量，在“后臭氧池投算给定”（4只相同）中输入相应气量，（进水流量与投加量不作设置）；4. 进入对应“臭氧发生器控制系统”界面，取消“远程自动开关：启动”勾选，“自动/手动”灯为灰色；5. 在对应“臭氧发生器控制系统”界面，“远程出气阀门设定”中设置阀门开启度，“远程手动功率设定”中设置功率；6. 系统稳定后，通过“远程手动功率设定”，将臭氧产量控制在要求范围内。
臭氧发生器的使用说明及安装注意事项
臭氧发生器的使用说明及安装注意事项臭氧发生器是一种能将氧气（O2）变化为臭氧（O3）的设备，它通过电离气体或紫外线辐射氧气，使两个氧分子参加反应后形成臭氧分子。
臭氧发生器在工业、医疗、食品加工等领域有着广泛的应用，本文将紧要介绍臭氧发生器的使用说明及安装注意事项。
使用说明1.环境要求臭氧发生器的使用环境应干燥、通风，温度适中，避开在潮湿、高温或低温环境下使用。
为了保证臭氧的正常使用和保养，发生器四周应保持清洁干净，避开尘土进入。
2.使用前准备在使用臭氧发生器前，首先需要检查仪器的电源线是否稳定接地，电缆线是否损坏或分裂。
确认无误后，插入插座并打开电源开关。
3.调整臭氧浓度臭氧浓度是衡量臭氧发生器使用效果的紧要因素。
若臭氧浓度过高会影响人体健康，而浓度过低则无法达到杀菌、消毒等效果。
因此，我们需要依据实际需要和发生器的性能参数，调整臭氧浓度，确保正常使用。
4.使用方法臭氧发生器的使用方法比较简单，只需依照仪器说明书上的指示即可。
使用时应将其放置在通风良好的区域，确保正常电源和排放管路，然后依照需要调整臭氧浓度，启动发生器并察看仪表指针的变化和操作面板显示的指示，即可完成臭氧发生器的使用。
5.常见故障排出在臭氧发生器的使用过程中，常见故障包括：发生器无法启动、臭氧浓度不稳定、发生器过热等。
针对不同的故障，我们可以通过检查电源线、排放管路、仪器零部件等方式进行排出。
安装注意事项1.安装环境臭氧发生器的安装环境应乾净干燥、通风良好，温度适合。
发生器四周应保持清洁，避开尘土进入，造成污染或影响发生器的使用寿命。
2.排放管路布局臭氧发生器的排放管路布局应合理，避开排放管路过长或弯曲，与其他排放管路或设备的距离也应考虑前后次序和安装位置。
同时，在管路布局中需要考虑安全因素，避开漏电、短路等不安全情况。
3.电源线接线在连接电源线时，需要注意将电源线接线头锁上，并确保接线良好、接触紧密，以防电线松动、断裂等故障发生。
臭氧发生器(JZCF-100g说明书)
目录一、主要用途二、设备安装及使用程序三、保养与维护四、主要技术参数五、故障处理★使用前请认真阅读本手册★须知保养重于维修主要用途JZCF-G-3-100g型臭氧发生器适用于洁净室作定时消毒灭菌和大消毒，完全可以替代紫外线灯照射和化学薰蒸大消毒，不必在洁净区增加任何设备，决无二次污染。
可广泛应用于电子、光学、制药、生物制品、化工、遗传基因工程等行业。
设备安装1、机器通常在通风、干燥、洁净及0℃＜室温≤42℃，冷却水进水温度＜35℃、压力0.1～0.15Mpa的条件下使用（特殊情况另行设计）。
机器水平放置在地面即可，但周围不应有易燃、易爆物品（如易燃气体等）。
2、警告！：为了人身安全，请安装三相插头电源线（火线、地线、零线）专线单独设置一个电源开关，不要与其它设备共同用启动电源。
单相电源电压220V±10%（超过此值务必加装稳压器，以免机器发生故障），同时机器接地要良好（接地电阻必须<4欧姆）。
3、按照要求切实接好进水、排水、气管。
臭氧出口应接耐臭氧管件（不锈钢或聚氯乙烯材质等）。
4、臭氧发生器装卸、搬运、安装时应避免较强的震动及较大角度的倾斜。
★注：切记地线一定要接！★臭氧是强氧化剂，由于在空气中应用浓度与对表面氧化要求相比还是很低的，不足以造成明显损害。
橡胶制品例外。
外接用户气源安装注意事项（1）、JZCF-G-3-150g以内，外接用户气源臭氧发生器安装必备条件：（2）、JZCF-G-3-150g以上，外接用户气源臭氧发生器安装必备条件：（3）、JZCF-G-3-300g以上（含300g），外接用户气源臭氧发生器安装必备条件：设备使用程序1、根据消毒灭菌要求，设置机器灭菌工作时间，该时间继电器一般设置为45-60分钟（用户可以参考灭菌检测结果设置时间）。
消毒时应关闭新风进口和回风排放阀门，使整个被消毒的洁净室空气通过净化系统风道形成内部循环，从而达到消毒目的。
2、打开冷却水进水口开关，务必使冷却水流出，并保证在正常开机时水流畅通。
v111105型臭氧发生器说明书
v111105型臭氧发生器说明书
键盘锁使用：长按[取消/恢复]键3秒以上可开启或解除键盘锁；若35秒内未按任何键，系统自动锁上键盘。
2.调校时钟：按住[时钟]键，同时按[时]、[分]键可调校时钟。
定时设置步骤如下：检查：连续按[定时]键检查每一组所设定的时间、星期是否正确。
3.修改：按[定时]键至需修改的定时组，按[取消/恢复]键消除当前设置，然后可按定时设置有关步骤重。
新设定该组开关时间（星期、时、分）。
4.手动控制：按[手动/自动]键可直接开、关电源，在“开”状态时，一直开；在“关”状态时，一直关；在“自动”状态时，自动执行已设定的时间程序。
5.在非“时钟显示”状态下，按[时钟]键或30秒未按任何键，保存当前设置可恢复到时钟显示状态。
6.如需日控循环，请务必将定时时间（开和关）均设置在星期全显状态。
臭氧发生器时控开关注意事项：
1.若显示屏上显示变弱时，请更换电池；若设定内容消失，需重新设定。
2.请勿自行修理、分解或改造本产品。
3.请勿使本产品沾染油或进水。
臭氧发生器使用说明
臭氧发生器使用说明一、臭氧发生器简介臭氧发生器是一种可以产生臭氧气体的设备，臭氧气体具有强氧化性和杀菌消毒作用。
臭氧发生器广泛应用于家庭、医疗、农业、食品加工等领域，用于空气净化、水处理、食品保鲜等方面。
二、臭氧发生器的安装1.选择合适的位置：臭氧发生器应放置在通风良好、干燥、无明火的地方。
2.接通电源：将臭氧发生器的电源线插入电源插座，确保电源稳定。
三、臭氧发生器的操作1.开机准备：将臭氧发生器的电源开关打开，待设备启动完成后，屏幕上会显示相关信息。
2.设定工作模式：根据需要选择合适的工作模式，如空气净化模式、水处理模式等。
3.设定工作时间：根据需要设定工作时间，一般建议根据空间大小和臭氧需求量来决定工作时间。
4.开始工作：确认设置无误后，按下开始按钮，臭氧发生器开始工作。
期间可以根据需要调整臭氧浓度和风量。
5.工作完成：工作时间到达设定时间后，臭氧发生器会自动停止工作。
关闭电源开关，待设备冷却后再进行下一次使用。
四、臭氧发生器的注意事项1.人员禁止靠近：设备工作时产生的臭氧气体具有一定毒性，使用时应确保人员不在设备工作范围内。
2.注意通风：使用臭氧发生器时应确保良好的通风，避免臭氧积聚引发安全隐患。
3.避免长时间连续使用：臭氧发生器连续使用时间过长会导致设备过热，影响设备寿命，建议适量使用并留有间隔时间。
4.定期清洁维护：定期清洁臭氧发生器的滤网和排气口，保持设备的正常工作状态。
5.使用环境温度：臭氧发生器的使用环境温度一般应在0℃-40℃之间，过高或过低的温度会影响设备的工作效果和寿命。
五、臭氧发生器的优势1.高效杀菌消毒：臭氧气体具有很强的杀菌消毒能力，可以有效去除空气中的细菌、病毒和异味。
2.环保节能：臭氧发生器使用臭氧气体进行净化和消毒，无需使用化学药剂，避免了二次污染，节省能源。
3.广泛应用：臭氧发生器可以应用于家庭、医疗、农业、食品加工等多个领域，提供多种解决方案。
4.操作简单：臭氧发生器具有简单易懂的操作界面，用户可以轻松掌握使用方法。
臭氧发生器使用说明书
空气消毒（JY-CA）系列臭氧发生器适用于洁净室作定时消毒及物品物料消毒，完全可以替代紫外线照射和化学熏蒸大消毒，决无二次污染。
可广泛用于食品、保健品、化妆品、制药、生物制品、遗传基因工程等行业。
安装使用方法
JY-CA移动式臭氧发生器—在没有中央空调设备的情况下，设备直接放置在需要消毒的洁净厂房内进行运行，可不同时间内针对几个洁净车间进行消毒。
设备技术特点
1、臭氧发生器由SUS304不锈钢框架壳体、臭氧发生装置及专用配套高频高压电
源、电控配置、轴流式风机、万向轮（或底座）等几部分组成。
2、设备整体表面美观，稳定性好，可安全的应用于防爆环境中。
3、臭氧发生器核心部件采用沿面等离子体，复合陶瓷介质正极，合金材料覆盖，
负极纳米涂层等技术，臭氧产生量大，寿命长达10000小时以上。
4、采用先进的微电脑控制系统，可根据需要自行设定运行时间，操作简便，实
现无人值守。
5、设备采用机电气一体化技术，启动电压低，对环境无特殊要求。
6、臭氧发生元件拆卸方便，便于安装检修。
技术参数。
臭氧发生器操作说明
臭氧发生器操作说明（1）氧气源①通电前，将“增氧键”、“臭氧键”置于断开的状态。
②三芯电线源一端插到机体左边“电源孔”内，另一端插到220V/50Hz电源插座上。
③将塑料导气管一端与臭氧机右边“臭氧”孔相连，另一端与相应水汽混合器进气口相连。
④外置氧气源时，将主机一边的“氧气孔”用专用气胶管与氧气源连接好。
⑤先将减压阀的螺杆沿逆时针旋转松开，然后打开氧气瓶的角阀，这时减压阀的高压表显示瓶内的氧气压力（一般新灌的氧气瓶压力应为12-14Mpa）。
在沿顺时针方向慢慢旋转减压阀的螺杆，使低压表的指针指示到0.05-0.1Mpa（注意只有低压表的一小格，不能开得太高）。
然后调节臭氧发生器面板上的流量计。
使流量计的浮子到满刻度的一半，并在臭氧出口用手感觉，能感觉到有氧气吹出。
⑥按“增氧键”、“臭氧键”整机开始运行，电流表指针指到某个特定位置。
⑦关机时，先按“臭氧建”，后按“增氧键”。
（2）空气源①通电前，将“增氧键”、“臭氧键”置于断开的状态。
②三芯电源线一端插到机体右边“电源孔”内，另一端插到220V/50Hz电源插座上，此时电源指示灯亮。
③将塑料导气管一端与臭氧机右边“臭氧”孔连接，另一端与水汽混合器连接。
④按“增氧键”，O2指示灯亮，电压表显示电压正常值（电压220V-230V）。
⑤一分钟后，开启“臭氧建”，此时O3指示灯亮，臭氧开始输出。
关机时，先关闭“臭氧建”，⑥三分钟后关闭“增氧键”。
注意事项（1）空气源的臭氧发生器，因为其产生臭氧的原料是空气中的氧，而空气中的氧含量只有21%，另外含有水分、氮、二氧化碳、灰尘等多种杂志，所以生产出的臭氧不纯，由多种副产物，且降低臭氧发生器的寿命，用户选用臭氧发生器时，根据使用用途选择臭氧发生器，入口型食品、饮料生产、加工所用臭氧发生器一定选择纯氧气源的臭氧发生器，一般器件类及房间消毒的可根据实际情况先用空气源臭氧发生器。
（2）结合实际情况臭氧机配备不同的臭氧高效混合器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臭氧发生器使用说明书臭氧发生器使用说明书本说明书内容包括臭氧臭氧发生器构造说明、功能介绍、接线方式、型号介绍、应用范围、操作说明及注意事项等内容，使用前请详细阅读。
目录1、臭氧概述----------------------------------12、产品分类----------------------------------13、产品型号----------------------------------44、产品结构----------------------------------55、配套设备----------------------------------66、操作说明----------------------------------77、维护保养----------------------------------88、注意事项----------------------------------99、售后服务---------------------------------111、产品概述臭氧发生器是用于制取臭氧气体（O3）的装置。
臭氧易于分解无法储存，需现场制取现场使用，所以凡是能用到臭氧的场所均需使用臭氧发生器。
臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。
臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。
利用高压电离(或化学、光化学反应)等措施，使空气（或纯氧气源）中的氧气分解聚合为臭氧，臭氧形成的过程是氧的同素异形转变过程;亦可利用电解水法获得。
臭氧的不稳定性使其很难实现瓶装贮存，一般只能利用臭氧发生器现场生产，随产随用。
臭氧为混合气体，其浓度通常按质量比或体积比来表示。
质量比是指单位体积内混合气体中含有多少质量的臭氧，常用单位mg/L、mg/m3或g/m3等表示。
体积比是指单位体积内臭氧所占的体积含量或百分比含量，卫生行业常用ppm表示臭氧浓度，即每立方臭氧混合气体中臭氧占该体积的百万分之一为1ppm。
臭氧浓度是衡量臭氧发生器技术含量和性能的重要指标。
同等的工况条件下臭氧输出浓度越高其品质度就越高。
2、产品分类臭氧发生器分类方式有很多种，通常情况下有以下几种情况：1）按单位时间臭氧产量分类时，分大型、中型和小型。
大型臭氧发生器是指每小时臭氧产生量在1Kg以上的臭氧发生器，其主要应用范围是废水废气处理、城市供水、化工深度氧化等场所。
中型臭氧发生器是指每小时臭氧产量在100g-1000g范围内的臭氧发生器，其应用范围是食品加工、精细化工、制药行业。
小型臭氧是指每小时臭氧产量在10g-100g范围内的臭氧发生器，其主要应用范围是实验室、房间除味、瓜果蔬菜除农药残留等。
当然还有产量在1g以下的微型臭氧发生器，主要是家用。
2）按工作原理分类，臭氧发生器主要有三种：高压放电式、紫外线照射式、电解纯水式。
高压放电式臭氧发生器是利用交流高压电产生高压电场，使电场内或电场周围的氧分子发生电离，完成臭氧分子的合成过程。
这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大等优点，所以是国内外相关行业使用最广泛的臭氧发生器。
紫外线式臭氧发生器是使用特定波长（185mm）的紫外线照射氧分子，使氧分子分解而产生臭氧。
由于紫外线灯管体积大、臭氧产量低、使用寿命短，所以这种发生器使用范围较窄，常见于消毒碗柜上使用。
电解式臭氧发生器其特性是采用新型PEM膜用低压直流导通固态膜电极的正负两极电解去离子水，水在特殊的阳极溶液界面上以质子交换的形式被分离为氢氧分子，氢从阴极溶液界面上直接被排放，氧分子在阳极介面上因高密度电流产生的电子激发而获得能量，并聚合成臭氧分子。
这种臭氧发生器的主要优点是所产生的臭氧气体浓度高，重量比数倍于电晕法臭氧发生器，最高可达到20%（大于250mg/L）；并且所产生的臭氧气体中，不含氮氧化合物（Nox），环境适应性极强，即使在潮湿的环境下工作下，也能稳定地保持臭氧产量。
拥有超强的使用寿命，数倍于电晕法臭氧发生量，膜电极使用寿命超强。
其最大弱点是单位电耗很大，不利于大型化生产。
3）按臭氧发生器的高压电场频率划分，有工频（50-60Hz）、中频（400-1000Hz）和高频（>1000Hz）三种。
工频发生器由于体积大、功耗高等缺点，已基本退出市场。
中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。
4）按使用的气体原料划分，有氧气型和空气型两种。
氧气型通常是由氧气瓶或制氧机供应氧气。
空气型通常是使用洁净干燥的压缩空气作为原料。
由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。
5）按冷却方式划分，有水冷型和风冷型。
臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。
水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作，但结构复杂，成本稍高。
风冷型冷却效果不够理想，臭氧衰减明显。
总体性能稳定的高性能臭氧发生器通常都是水冷式的。
风冷一般只用于臭氧产量较小的中低档臭氧发生器。
在选用发生器时，应尽量选用水冷型的。
6）按介电材料划分，常见的有石英、陶瓷板、陶瓷、搪瓷管等几种类型。
使用各类介电材料制造的臭氧发生器市场上均有销售，其性能各有不同，纯石英介电体是制造臭氧使用最早的材料之一，具有很高的介电性能，单位面积臭氧产量高，但机械强度差，成本高。
陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。
搪瓷是一种新型介电材料，介质和电极于一体机械强度高、可精密加工精度较高，目前在大中型臭氧发生器中广泛使用，但目前受搪瓷工艺限制，经常发生浪涌击穿现象。
7）按臭氧发生器放电单元结构划分，有板式放电式和管式放电两种。
3、产品型号HK系列臭氧发生器品种繁多，涵盖中大型臭氧发生器，用户可根据不同用途选用不同型号的产品。
型号说明如图所示：4、产品结构HK系列臭氧发生器臭氧发生器分为空气源系统和氧气源系统，标准臭氧发生器由四大系统组成：空气处理系统、冷却系统、电源系统、臭氧合成系统（或氧气瓶）。
空气气源处理系统和氧气合成系统作为臭氧发生器的辅助设备将在下一章节进行说明，需要指出的是与这两种气源配套的臭氧发生器在结构上没有的区别。
区别的只是供电系统。
臭氧发生器基本结构可参考下图。
其中浅红色区域是冷却水，黄色部分是放电单元，左侧浅蓝部分为空气或氧气，右侧浅蓝部分为臭氧。
冷却循环系统见下图。
5、配套设备臭氧发生器系统是一个由各种配套设备完美组合的完整系统，任何一个配套设备不完备，都会影响整个系统的工作性能和使用寿命，必须要引起足够的重视。
臭氧发生器系统是由空气（或氧气）处理系统、电晕放电系统、循环水冷却系统、尾气处理系统、电源变换系统、运行检测和控制系统等组成。
通常情况下，我们只提供给用户的是电晕放电系统、电源变换系统和控制系统。
其它系统是用户根据现场和使用要求情况，根据我们提供的标准自行配套。
当然根据用户要求，我们也可以提供整套的配套设备。
下图是一个完整的臭氧发生器系统图，您可以参考该图进行系统组合。
6、操作说明臭氧发生器运行前，参照臭氧发生器名牌数据，首先要检查冷却水系统是否正常，这可由系统自带的冷却水压力，流量和温度检测仪表的显示值获得。
确认这些参数正常后走动空气压缩机，打开通气管道上的阀门，通过检测系统对气量，气压和温度进行观察。
确认与名牌数据相符后，持续通气10分钟以上，除去臭氧管道内和臭氧电晕放电单元内的湿气。
然后起动臭氧电源。
即可进入正常工作状态。
臭氧发生器正常工作时，控制系统具有完备的参数检测和控制功能，不需要人式参与，您只需根据您地需要一次性调节好水量、气量等参数即可。
下图是我公司生产的一台5.5Kg/h臭氧发生器名牌数据，在此提供用户进行参考。
7、维护保养由于臭氧发生器是一个非常专业的设备，国外通常采用定期由供应商进行维护保养的方式。
但由于费用较高，国内很少会采用这种有偿长期保养的方式。
所以在平时使用过程中，定期进行小维护、小保养能够非常有效地延长设备的寿命，可注意以下几点：(1)通过操作控制柜显示屏定期察看系统各个节点的压力、流量值是否在允许范围，如果异常及时查明原因并处理。
(2)定期释放空气压缩机、压力罐的排泄水。
保持进气干燥。
(3)监测臭氧接触池是否处于负压状态。
严禁倒送水现象发生。
(4)定期检查尾气破坏装置的加热系统是否正。
(5)及时清洗或更换空气过滤棉。
(6)定期校验监测仪表准确性，及时更换相关器件。
8、注意事项1）安装注意事项：安装时要保证接触氧化池无压力或低于臭氧发生器平面标高，严防水流入臭氧发生器本体放电单元中。
如果达不到这个条件，必须采取相应措施，防止水倒流现象产生。
管道工程的安装必须按照管道图纸进行。
管道与阀门必须用适当支座加以固定，支座数量充足，强度要足够。
加工安装管道时，必须要保证有一个清洁的管道系统，不受到油、脂、尘粒等污染。
加工好的管件在其两端必须堵上，然后存放在一个干燥而又清洁的地方；安装好的管路也必须在其敞开的端头一直加以保护，以免脏物和碎片进入。
阀门和仪表在打开包装后马上进行安装，这点对那些已经进行了清洁的精密设备而言，显得尤为重要。
管道上的吸入口及通风进出口要有合适的保护设施，防止雨水，脏物或小鸟、虫子的侵扰。
一般的做法是，加用一个防风罩和采用适合于管路的材料制作的丝网。
必须采用惰性焊接法来焊接管线。
V形焊缝间隙必须焊得适当，要在焊缝根部面积上有一个平滑的表面。
所有焊缝都应进行无损探伤，焊缝质量须符合相关标准。
由于氧气和含臭氧的氧气都会产生火险和生命危险，所有的气体管路要求经过压力密封测试。
后臭氧氧化的曝气系统，在安装中应注意臭氧曝气头的安装水平及曝气管安装中的清洁，曝气头的上紧采用固定的力矩板手。
建议在臭氧发生器放电罐进气端安装气体过滤器，这对保护放电管至关重要。
必须有严格的接地措施，接地电阻不小于1欧姆。
2）存放注意事项：臭氧发生器临时不安装应用时，应放置干燥通风的地方，避免阳光直晒。
保证进出水口和进出气口封闭，防止灰尘和潮湿气体进入臭氧内部，侵蚀臭氧发生器。
安装以后的臭氧发生器停用时，注意保持进出水和进出气阀门关闭，将臭氧内部的冷却水排掉并切断电源。
3）使用注意事项：臭氧发生器安装人员必须要经过技术培训才能开机维修；严禁工作人员在浓度较高的臭氧环境中上班和工作；切记设备保养或维修时处理电源断掉和把臭氧泄气的状态下进行，能够很好的确保人员安全维修；如有异常，请立即断电或者通知专业的人员进行检修。
禁止安装在氨气易泄露或有发生爆炸危险的危险区；如发生臭氧泄漏的情况时，需要第一时间关闭臭氧发生器，并开启通风设备进行通风处理后，即时退出臭氧发生器使用空间，等空间残余臭氧降至安全范围再进入。
