循环水泵安装使用说明书

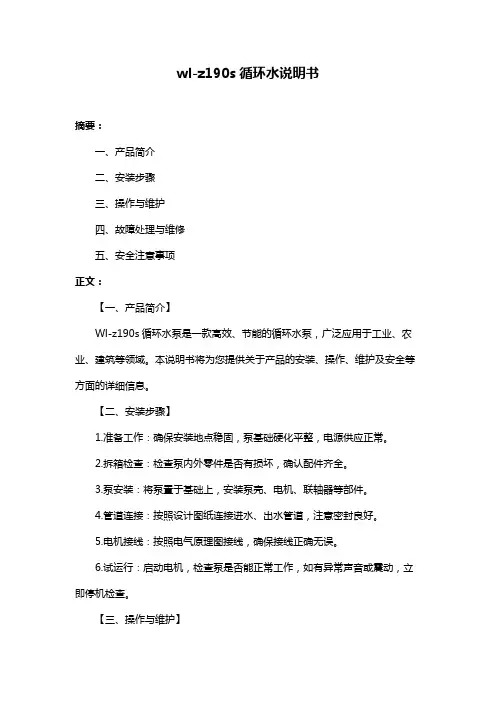

wl-z190s循环水说明书
wl-z190s循环水说明书摘要：一、产品简介二、安装步骤三、操作与维护四、故障处理与维修五、安全注意事项正文：【一、产品简介】Wl-z190s循环水泵是一款高效、节能的循环水泵，广泛应用于工业、农业、建筑等领域。
本说明书将为您提供关于产品的安装、操作、维护及安全等方面的详细信息。
【二、安装步骤】1.准备工作：确保安装地点稳固，泵基础硬化平整，电源供应正常。
2.拆箱检查：检查泵内外零件是否有损坏，确认配件齐全。
3.泵安装：将泵置于基础上，安装泵壳、电机、联轴器等部件。
4.管道连接：按照设计图纸连接进水、出水管道，注意密封良好。
5.电机接线：按照电气原理图接线，确保接线正确无误。
6.试运行：启动电机，检查泵是否能正常工作，如有异常声音或震动，立即停机检查。
【三、操作与维护】1.启动：确认电源、管道连接无误后，启动电机。
2.停止：停止电机前，先关闭进水阀门，待泵内水排空后再停机。
3.定期检查：定期检查泵内外零件磨损情况，及时更换密封件和易损件。
4.清洁保养：定期清理泵内外污垢，保持泵的正常运行。
【四、故障处理与维修】1.故障处理：遇到故障时，立即停机检查，找出问题根源。
2.维修：根据故障情况，更换相应零件，维修后进行试运行。
【五、安全注意事项】1.安装、操作、维修时，必须确保电源切断，防止触电。
2.泵运行时，严禁将手或身体部位伸入泵内，防止受伤。
3.定期检查电源线路，确保安全可靠。
4.遇到突发情况，立即停机并采取相应措施。
请根据以上说明进行操作，确保Wl-z190s循环水泵的安全、稳定运行。

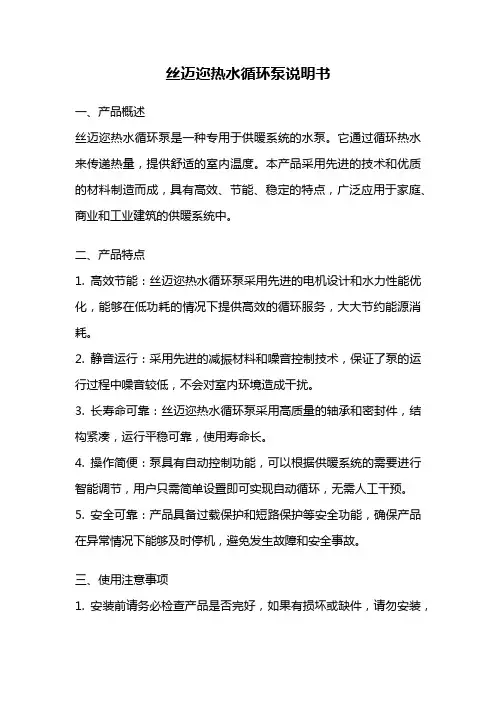

丝迈迩热水循环泵说明书
丝迈迩热水循环泵说明书一、产品概述丝迈迩热水循环泵是一种专用于供暖系统的水泵。
它通过循环热水来传递热量，提供舒适的室内温度。
本产品采用先进的技术和优质的材料制造而成，具有高效、节能、稳定的特点，广泛应用于家庭、商业和工业建筑的供暖系统中。
二、产品特点1. 高效节能：丝迈迩热水循环泵采用先进的电机设计和水力性能优化，能够在低功耗的情况下提供高效的循环服务，大大节约能源消耗。
2. 静音运行：采用先进的减振材料和噪音控制技术，保证了泵的运行过程中噪音较低，不会对室内环境造成干扰。
3. 长寿命可靠：丝迈迩热水循环泵采用高质量的轴承和密封件，结构紧凑，运行平稳可靠，使用寿命长。
4. 操作简便：泵具有自动控制功能，可以根据供暖系统的需要进行智能调节，用户只需简单设置即可实现自动循环，无需人工干预。
5. 安全可靠：产品具备过载保护和短路保护等安全功能，确保产品在异常情况下能够及时停机，避免发生故障和安全事故。
三、使用注意事项1. 安装前请务必检查产品是否完好，如果有损坏或缺件，请勿安装，及时联系售后服务。
2. 安装时请确保电源和电压与产品标识一致，接线正确可靠，避免发生电气事故。
3. 使用过程中请勿将泵浸入水中或沾水，以免发生短路和电气事故。
4. 定期检查泵的运行状况，如发现异常噪音、漏水或其他故障，请立即停机并联系专业维修人员进行检修。
5. 请勿随意拆卸或更换产品的零部件，以免影响产品的正常运行和使用寿命。
6. 在长时间不使用时，请关闭电源并拔掉插头，以免发生电气事故。
四、维护保养1. 定期清洗泵的外壳和进、出水口，保持清洁，防止杂质进入泵内影响使用效果。
2. 定期检查泵的轴承和密封件，如有磨损或老化，请及时更换，以免影响泵的运行稳定性。
3. 注意防止泵长时间处于高温或潮湿环境中，以免损坏产品。
4. 如需长时间停用泵，请将泵内的水排空，并将泵存放在干燥通风的地方，以延长产品的使用寿命。
五、售后服务1. 丝迈迩为用户提供全面的售前咨询和售后服务，如有任何问题或需求，请及时与我们联系。
水泵安装使用说明书
水泵安装使用说明书一、产品简介本水泵是一种高效、可靠的水泵，用于各种工业和家庭应用，主要用于水的输送和循环。
本说明书将为您提供有关水泵的安装和使用方法的详细指导，请仔细阅读以下内容。
二、安装1. 确保在安装水泵之前断开电源，并确保所有的阀门都处于关闭状态。
2. 按照提供的安装图纸确定水泵的安装位置，并确保该位置具有良好的通风和排水条件。
3. 将水泵的底座固定在坚固而平坦的地面上，使用螺栓将其牢固固定。
4. 按照电气连接图纸的指示，将水泵正确地连接到电源。
请务必遵循正确的电气接线程序，以确保安全。
5. 在水泵进口和出口管道上安装适当的管件，检查所有的密封件，确保气密性和水密性。
三、使用方法1. 在使用水泵之前，请打开相应的阀门，并确保系统压力达到正常水位。
2. 检查水泵的出口和进口是否有任何堵塞物，以避免对水泵产生不必要的负荷。
3. 打开水泵的电源，等待数分钟，确保水泵正常运行并无任何异常噪音。
4. 检查水泵的运行状态，确保其运转平稳，并根据需要调整出口压力。
5. 在使用过程中，注意观察水泵周围的温度和噪音，如有异常情况，请立即关闭电源并检查故障原因。
6. 定期清洁水泵，并检查密封件和管道连接是否正常。
四、维护保养1. 定期检查水泵的运行状态，注意观察噪音和振动情况，如发现异常，请立即停止使用并进行维修。
2. 定期清洁水泵的过滤器，并确保水泵周围没有杂物。
3. 定期检查水泵的轴承和密封件，如发现损坏或磨损，请及时更换。
4. 如需进行维护和保养，请务必断开电源，并等待水泵冷却后再进行操作。
五、安全提示1. 在操作水泵之前，务必确保已断开电源。
2. 在清洁和维护水泵时，注意避免接触水泵的运转部件，以免发生意外。
3. 定期检查电源线路的接地情况，确保安全运行。
4. 如需进行任何维修和更换部件，请务必遵循官方的维修指南或请专业人士进行操作。
六、故障排除以下为一些常见故障和可能的解决方法：1. 水泵无法启动：检查电源是否供电，检查电源线路是否有故障。
泵安装使用说明范文
泵安装使用说明范文一、泵的安装1.在安装泵之前，必须确保泵的型号和规格与使用要求相符，并检查包装是否完好无损。
2.安装泵之前，应对安装地点进行清理和平整，确保没有杂物和障碍。
3.根据泵的重量和安装位置选择合适的基础，在安装地点进行基础施工。
基础应具有足够的承重能力和稳定性。
4.在泵的进出口处安装法兰接头或螺纹接头，确保连接牢固，并涂抹润滑剂以便拆卸时使用。
5.将泵的吸入管道和排出管道与相应的接头连接，注意连接的紧密度。
6.在泵与管道连接处使用密封胶圈或密封垫片确保泵体与管道连接牢固且密封。
7.连接电机与泵的轴心，确保泵的转速和电机的匹配度。
8.检查泵的各项连接是否牢固，包括法兰连接、螺纹连接等，并使用扳手或扳手固定。
二、泵的使用1.在使用泵前，检查泵的外观是否正常，是否有裂纹或异常变形。
2.确保泵的电力供应与额定电压和额定功率相匹配，并确保接地线的正常连接。
3.打开泵的入口阀门，以便在启动前泵的进水排气。
4.启动电机，确保泵的转向正确，在启动前最好进行试运行。
5.观察泵的进出口是否有漏水现象，如有漏水现象及时关闭泵电源，并检查密封件是否松动或老化，及时更换。
6.调节泵的出口阀门，确保出口压力在允许范围内。
7.定期检查泵的运行状态，包括电机的温度和噪音等，如有异常及时关闭泵电源并检修。
8.在停止使用泵之前，先关闭泵的出口阀门，再关闭进口阀门，并断开电源。
9.定期对泵进行维护保养，包括清洗和更换密封件、润滑油等。
三、泵的注意事项1.在使用过程中，严禁将泵用于介质温度超过其额定温度范围的情况。
2.在液体含有腐蚀性、易燃、易爆等特殊介质的情况下，应使用相应的材料泵或采取相应的防护措施。
3.在冬季使用泵时，应注意防止泵的结冰，可采取加热或保温措施。
4.定期检查泵的运行状态，包括轴承温度和噪音等，如有异常及时停机检修。
5.对于长期停机的泵，应将其存放在干燥通风的地方，并进行防尘保养。
6.在清洗泵或维修泵时，应先切断电源，并采取相应的防护措施，以免发生意外事故。
威乐热水循环泵使用说明书
威乐热水循环泵使用说明书威乐热水循环泵使用说明书一、产品特性1、威乐热水循环泵采用叶轮式节能泵结构，具有高节能效果和高效率。
2、威乐热水循环泵采用双螺杆设计，双螺杆均热处理，叶轮采用合金材质，经过特殊加工，有良好的耐腐蚀性。
3、威乐热水循环泵内置减压开关，有效解决了热水循环泵的过压现象，保证了泵的安全和可靠性。
4、威乐热水循环泵采用轴流式风扇，可有效降低泵的噪音。
5、威乐热水循环泵采用先进的保护装置，可防止泵的过载、过电流保护和过温保护，保证了泵的安全性能。
二、安装说明1、威乐热水循环泵安装时应注意：安装地点要求比较干净，无易燃易爆物品，并保持周围环境的整洁；严格按照安装步骤进行安装，以免造成不必要的损害。
2、安装时应将泵置于水平位置，以免使用时出现气阻；此外，还应确保水的流量和压力，以确保泵的正常使用。
3、请确保威乐热水循环泵附近有合适的排污口，以防止污水淹没泵的电机和控制装置。
4、安装威乐热水循环泵前，请先向专业的技术人员了解安装环境的要求及泵的正确安装方式，以免安装不当引起热水泵出现故障，从而影响安全使用。
三、操作指南1、泵的电源连接应满足电源要求，供电前应先检查电源线和插头是否正确，以免设备损坏。
2、威乐热水循环泵使用前应先检查泵内外部是否有异物堵塞，防止泵的正常运行。
3、泵的操作压力宜比供水系统的最高压力低10Kpa以上，以免造成泵的损坏。
4、开启威乐热水循环泵前，应检查泵的运行是否正常，以确保泵的正常运行。
5、使用威乐热水循环泵时，应注意注水、排水的情况，以免热水泵受损。
四、售后服务1、威乐热水循环泵采用高质量的原材料，并严格按照国家质量标准进行检测，确保泵的高可靠性。
2、威乐热水循环泵提供一年的质保服务，在保修期内，如果泵出现质量问题，公司将对其进行维修或更换，以保证泵的正常使用。
3、威乐热水循环泵提供专业的技术支持服务，为客户提供在线咨询服务，以及现场安装、维修等服务，以确保泵的正常操作。

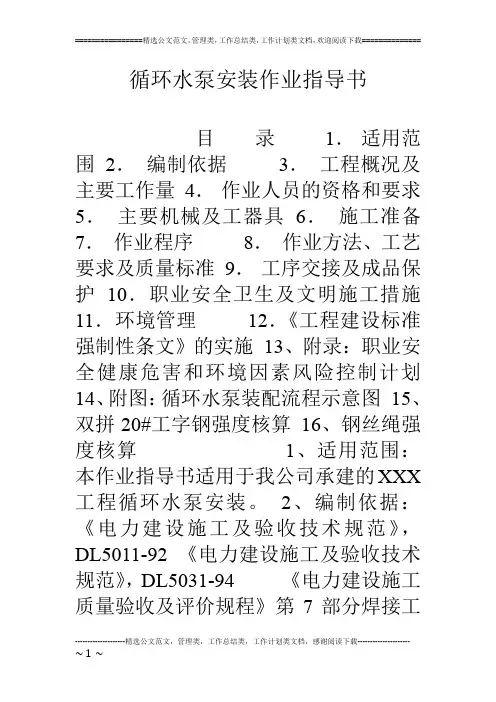

循环水泵安装作业指导书
循环水泵安装作业指导书目录1．适用范围2．编制依据3．工程概况及主要工作量4．作业人员的资格和要求5．主要机械及工器具6．施工准备7．作业程序8．作业方法、工艺要求及质量标准9．工序交接及成品保护10．职业安全卫生及文明施工措施11．环境管理12．《工程建设标准强制性条文》的实施13、附录：职业安全健康危害和环境因素风险控制计划14、附图：循环水泵装配流程示意图15、双拼20#工字钢强度核算16、钢丝绳强度核算1、适用范围：本作业指导书适用于我公司承建的XXX 工程循环水泵安装。
2、编制依据：《电力建设施工及验收技术规范》，DL5011-92 《电力建设施工及验收技术规范》，DL5031-94 《电力建设施工质量验收及评价规程》第7部分焊接工程DL/ 《电力建设施工质量验收及评价规程》第3部分汽轮发电机组DL/ 《电力建设施工质量验收及评价规程》第5部分管道及系统DL/ 《电力建设安全工作规程》《工程建设标准强制性条文》《施工组织总设计》《循环水泵站布置安装图》S0201江苏省电力设计院图纸循环水泵站设备制造厂家的图纸及说明书3、工程概况及工作量：工程概况：本期2×660MW机组共安装4台SEZ2200-1590/1400型立式固定叶片混流泵，系上海凯士比泵业有限公司产品，该泵为立式、单基础、固定叶片、转子可抽出式，密封形式为GFO，配用电机为YLKS1250-18/20型三相立式鼠笼型电动机，电功率为2200/1700KW，转速为331/298r/min，冷却方式为IC81W，防护等级为IP55，系上海电机厂产品。
主要工程量每台泵循泵主要部件重量表部件名称进水锥进水喇叭接管A 接管A 数量 1 1 1 1 重量㎏1450 895 4516 2775 部件名称叶轮泵轴中间轴传动轴数量 1 1 1 1 重量㎏1326 1099 884 712 出水弯管接管B 底板底座泵盖下段泵盖上段电机座 1 1 1 1 1 1 1 5555 2264 10586 3532 2016 3175 6329 中间联轴器联轴器部件叶轮室电动机导叶体护套管A 叶轮螺母2付1套 1 1台 1 1 1 329*2 710 1140 38800 3810 208 75 4、作业人员的资格及要求：作业人员上岗前应经过专业培训及三级安全教育并经考核合格者方可上岗。
1600HLBK-21型泵安装使用说明书解析
1、概述1600HLBK-21型泵为立式不可调斜流泵，供输送清水或物理、化学性质类似于水的其它液体，输送液体的温度不超过60℃，用作电厂循环水泵；零件采用特殊材质，也可输送海水及含有悬浮物的雨水和工业废水。
1.1、水泵型号意义1600HLBK-211600——水泵排出口直径为1600mmHLB——水泵结构型式为立式不可调斜流泵K——转子部件可抽出21——设计点扬程为21m1.2、水泵参数流量：Q=13500～15480～17388m3/h Q=11520m3/h扬程：H=22.55～21～18.5m H=15.2m效率：η=85%～87%～86.2% η=84.5%转速：n=495r/min n=420r/min轴功率：Pa=975～1018～1016kW Pa=564kW配套电机功率：N配=1250kW N配=710kW1.3、泵使用条件1.3.1输送介质水质：中水悬浮物 70～100mg/l氯离子 350～500mg/lPH=6～9氯酸根 350～500mg/l进水温度变幅：4～44℃1.3.2环境条件安装地点：室内安装多年平均气压： 1010.7hPa多年平均气温： 14.2℃极端最高气温： 42.2℃极端最低气温： -20.7℃多年平均相对湿度：71%地震烈度： 7度1.3.3安装条件运转层标高： 83.45m（±0.00m）最高运行水位： -0.3m正常运行水位： -0.9m最低运行水位： -2.4m出水管中心标高： -2.2m喇叭口标高： -5.4m吸水室底板标高： -6.0m水泵间距： 3.6m进水流道宽度： 4.4m进水流道直线段最小长度：2m水泵中心距滤网之间的最小距离：7m1.3.4动力电源采用三相立式异步电动机型号：YDSKL1250/710-12/14性能参数：功率： 1250/710kW 效率： 95.10%/93.92% 电压： 6000V 功率因数： 0.781/0.591频率： 50Hz 转速： 496r/min/426r/min 防护等级： IP44 绝缘等级： F级最大转矩/额定转矩：2.11/2.73 堵转转矩/额定转矩：1.25/1.34堵转电流/额定电流：4.8/4.89 冷却方式： IC81W1.4、总体结构1.4.1转子部件可整体抽出进行安装和维护。
paloma家用热水器循环泵说明书
paloma家用热水器循环泵说明书paloma热水循环泵使用说明之开关设置在屏幕不显示状态下，按一下“开关”键，处于待机。
再按一下“开关”键，机器会启动开机，再按一下“开关”键，机器停止待机，长按“开关”键3秒，关机。
paloma热水循环泵使用说明之水控设置在屏幕显示状态下，按一下“设置”键，设定温度可调。
按二下“设置”键，按上、下键调制分钟时间。
按第三下“设置”键，按上、下键调制秒钟时间。
按第四下“设置”键，按上、下键调整水流参数。
paloma热水循环泵使用说明之温控设置屏幕正常显示状态下，按“设置”键，设定温度。
完成后按确定键生效。
长按“下降”键3秒钟，屏幕显示00:00，温控模式设定完成。
paloma热水循环泵使用说明之设定时间段设置在屏幕显示状态下，长按“设置”键设置时间，“上下”键调整时间小时。
第二次，短按“设置”键，和“上下”键调整分钟。
第三次按“set”键设置。
paloma热水循环泵使用说明之启动时间在屏幕显示状态下，长按“上升”3秒，屏幕显示“定时”图标，表示定时启动，在此状态下的时间段内，机器是温控状态；其余时间，水控功能照常使用。
长按“上升”键3秒，取消定时功能。
paloma热水循环泵paloma水泵产品人性化设计，可以精确到秒启动，可以与一机多模式共存，一机实现三种点动启动功能。
采用强劲的电机装置和合理的机身设计，达到同等流量和低噪音。
它是最适合国内水道使用的特种涂料，不仅不易生锈，而且耐磨性好。
paloma水泵家用水循环装置，装配简单，使用方便，采用新工艺设计，使组装容易，维修方便。
paloma水泵的回水装置技术的应用，实现了热水的即时使用，大大提高了生活热水的舒适性。
可提供多点恒温供水，优先智能洗浴，多层供水，快捷方便。
同时，预热循环技术可以避免传统热水器管路中不必要的冷水浪费，节约大量生活用水。
paloma热水循环泵使用说明书是一本paloma热水循环泵使用法则的指导书，paloma热水循环泵使用说明书还可以对paloma热水循环泵的安装进行相应的指导，便应paloma热水循环泵的安装。
水泵说明书
水循环泵安装说明书设计标准长沙中大水泵实业有限公司R型热水循环泵，是根据AP1610和VDMA24297（轻/中型）规范设计的，其系列化、标准化、通用化程度高。
泵性能先进，运行平稳，安全可靠。
在设计生产中采用新结构、新材料。
应用范围：该泵专供冶金、电站、橡胶、化工、采暖及余热利用等行业输送温度小于280℃不含颗粒的高压热水之用，（热交换介质不高于400℃）。
主要用途：炼油厂、石油化学工业、煤加工工业和低温工程。
化学工业、造纸、纸浆业、制糖厂和普通流程工业。
供水厂、海水淡化厂、冶金。
供暖和空气调节系统、发电厂、环境保护工程、船舶及海上工业等。
使用参数：口径：25-400mm流量（Q）:1.6-2600m3/h扬程：（H）：5-300m转速：1450/2900r/min工作压力（P）：可达5Mpa结构说明：1、R型热水循环泵是单级、单吸悬臂式，水平轴向吸入，垂直向上吐出，结构形式图。
2、壳体径向部分，特别适用于输送高温高压以及易燃易爆的液体，其安装方式为泵体水平中心支承。
3、泵的吸入口与排出口法兰均铸在泵体上，而轴封腔与泵盖是合成一体的，其外面有水冷腔夹套。
4、轴承悬架体铸有较大的供轴承润滑的油池，同时装有一套径向圆柱轴承和一对背靠背的推力球轴承，可承受径向力和轴向力。
水泵支撑形式：型号说明：150R-35R：R型热水循环泵150：泵吸入口直径（mm）35：泵的总扬程（m）一、泵的安装1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。
2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3毫米。
3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。
循环水式多用真空泵使用方法
循环水式多用真空泵使用方法循环水式多用真空泵是一种常见的真空设备，广泛应用于化工、医药、食品、冶金等领域。
下面我将详细介绍循环水式多用真空泵的使用方法。
使用前准备：1. 安装：选择平稳、支持可靠的地面或台面，确保设备稳定。
将循环水式多用真空泵安装在平台上，并通过螺栓固定。
2. 连接：将进气口连接到被抽介质的管道系统，确保密封连接。
将出气口通过管道或软管连接到被抽气体的收集系统或者其他处理设备中。
3. 连接循环水管：将循环水泵的进水口连接到循环水源，出水口连接到排水设施。
操作步骤：1. 循环水供应：打开循环水供应阀，确保循环水源充足，并保持合理的循环水流量。
2. 检查润滑油：循环水式多用真空泵在工作前需要检查润滑油的充足程度。
打开油窗并观察润滑油的位面，如果低于标准位面，需添加新的润滑油。
3. 开机：打开电源，启动真空泵。
不同型号的真空泵开机方式可能有所不同，一般需要按下启动按钮或转动启动开关。
同时观察转速表的读数，确保转速正常。
运行过程中：1. 监测真空度：在运行过程中，需随时关注真空度的变化。
可以通过真空表、真空计或其他检测装置实时监测。
如果真空度超出设定范围，说明可能存在漏气或其他问题，需要及时检查并处理。
2. 监控温度：在工作过程中，需要注意监控循环水泵的温度。
过高或过低都可能导致设备故障。
如果出现异常温度，可以调整水流量或检查冷却系统，确保循环水温度稳定。
3. 维护润滑油：长时间运行后，需要检查润滑油的清洁程度并定期更换。
根据设备规定，通常需要每隔一定时间或者使用一定小时数就更换润滑油。
4. 关机：操作完成后，应先关闭真空泵，再关闭电源。
确保设备停止运行后再进行其他操作。
维护保养：1. 清洁循环水系统：定期对循环水系统进行清洁，清除可能存在的污垢或杂质，以免影响水的流量和质量。
2. 清洗过滤器：清洗或更换过滤器，防止杂质进入设备内部影响工作效果。
3. 润滑系统维护：定期检查润滑系统，确保润滑油充足，油质良好。
1000MW机组88LKXC-30.2循环水泵说明书
循环水泵说明书1、一般说明88LKXC-30.2型泵为大型立式、单级单吸、转子可抽式混流泵，适用于电厂冷却水循环系统，用于输送不含固体颗粒的清水，被输送的液体温度为0-50℃型号说明：88LKXC-30.288：泵吐出口口径为88英寸，即2200mmL：立式K：转子可抽出式X：吐出口在泵安装基础层之下A：设计顺序30.2：泵设计扬程30.2m本型泵在泵外筒体不拆卸的情况下，内体可单独抽出泵体进行检修，电动机与泵直联，泵吸入口垂直向下，出口水平布置。
从电机端向下看，泵逆时针方向转动，泵轴向推力由电机承受。
结构说明：本泵采用立式、单基础层安装，吐出口在基础层之下，泵外筒体除吸入喇叭口、导叶体、为铸件外，其余壳体部分为钢板焊接结构，转子提升高度4mm，由轴端调整螺母来调整。
泵主要由以下零部件组成：吸入喇叭口、外接管（上、下）、泵安装垫板、泵支撑板、出口弯管、泵盖板、电机支座、叶轮、叶轮室、导叶体、轴承体、主轴（上、下）、导流片、导流片接管、填料函体、轴套、填料轴套、轴套螺母、赛龙轴承、套筒联轴器、泵联轴器、电机联轴器、调整螺母、填料压盖等组成。
泵的润滑：泵安装有三个赛龙轴承，以承受径向力及保证泵轴正常运转，塞龙轴承由泵本身的水来润滑。
泵的密封：外接管采用机械密封胶密封，其余采用和“O”形密封圈密封，轴封采用填料密封。
外接管（上）与泵支承板和泵盖板的螺栓需涂密封胶旋入。
泵的参数表：泵型号：88LKXC-30.2流量： Q=9.4m3/s 33840t/h扬程： H=30.2m效率：η=87.5%必须汽蚀余量： NPSHr=8.5m转速： n=373rpm/min轴功率： Pa=3182.7KW配套功率： P=3700KW输送介质：淡水最小淹没深度： 4.8m最大轴向推力： 58T转向：从电机端看叶轮逆时针方向旋转转子提升高度： 5.5mm轴承润滑水：泵本身自润滑轴承润滑水量： 44T/h轴承润滑水压： 0.2-0.3MPa2、泵的运行2.1 运行前的准备2.1.1 清除泵吸水池内所有杂物，如木块、砖头、纤维织品、金属丝等。
威乐水泵安装使用说明书
在订购配件时，一定要给出水泵和电机所有的技术参数标注在铭牌上。
2 安全准则 此说明书中涵盖了该水泵安装及运行时必需严格遵守的安全准则。因此，安装人员和操作者在安装
和调试水泵前必需认真阅读此说明书。
安全防范部分的安全须知和后面部分中特殊安全标志表示的安全规则都必需认真遵守。在阅读中， 一定要注意安全规范，尤其是一些特殊标志的说明。 2.1 操作说明书中使用的标志说明
必须遵守安全防范措施。 - 在搬运过程中，必须带手套，穿工作鞋和戴安全帽。 - 根据尺寸和结构选用叉车或提升装置来卸木箱、板条箱或货盘。 - 根据当地规范必须使用提升装置起吊重量超过 30Kg 的起吊部件。 - 只可用当地安全条例许可的吊钩来提升设备或部件。当通过突出部分或尖角时，链条或缆绳必须有 保护。 - 用暴露吊钩不能直接挂载重物。重物轴线必须位于牵引力的方向上。起吊时，应考虑因存在牵引 角，缆车承受力的减少。 - 所有负载均为垂直方向时，缆车最为安全和高效。必要时要使用缆车能垂直到达的起重臂。 - 禁止站立在起吊的重物之下。应标出一个安全区域，当重物或部件滑落或提升装置断裂时，保证人 员安全。禁止让重物长时间处于起吊状态中。在起吊过程中加速和刹车必须对人员无危险时进行。 - 如果使用滑轮或类似提升装置时，必须确保重物垂直提升。提升重物时必须防止摇晃。这个很容易 达到，例如，采用副滑轮和滑车，但其两受力绳的垂直夹角必须小于 30°。 3.1.2 水泵重量 重量单位：Kg
水泵和电机
转速 1450 转/分 转速 2900 转/分
63
64
63
67
65
67
66
70
68
71
70
74
71
75
72
83
73
林内 智能热水循环装置 使用及安装说明书
排除方法 断电后检查传感器，重新上电后恢复 断电后检查传感器，重新上电后恢复
更换控制板组件 清 理纤 维/ 杂物
电泵不运转
电源线松动 在延时时间中
进入保护逻辑
单向阀堵塞或装反
电泵运转未到时 间和温度停止
流量传感器卡死或脱落
循环管路内未形成回路
可靠连接电源线 更改延时时间设置 断 电10秒 后 重 新 上电 检查单向阀是否堵塞或装反 检查流量传感器是否脱落或卡死 检查是否有阀门未开
额 定 电压 ：220V 最 大 输 入 功 率 ：60W 连 接 螺纹 ：G 1/2 额 定扬 程：10m 防 护 等 级：IPX2 最 高 工 作 压 力：1.0MPa
注：1、输送介质最低温度为2℃，最高温度不超过70℃。 2、进口压力必须高于0. 005MPa。否则会导致热水循环装置不能
正常工作，且对循环装置造成损坏。
2、安装时应在热水循环装置入水口安装过滤装置，以过滤水中的大颗 粒杂质，并定期清理过滤网。
3、热水循环装置必须由专业服务人员安装或维修，必须垂直挂装于墙 面且安装在有地漏的位置；按照热水循环装置安装示意图进行安装， 注意进水口和出水口的水管连接，及单向阀的安装方向；安装完毕 后，检查热水循环装置及所有接水管件有无漏（渗）水现象，应防 止热水循环装置被水溅湿，以免触电。
12
5
模式列表
模式名称
模式说明
定时模式
定 时 模式 开启后，定 时 时段全 天24小 时 可 单 独 设 置 为 开 启 或 关闭, 以小 时为 单位。定 时 控制 模式开 启且 在选定 为开启的 时 段 内，低 于目 标温度下限 值[ 设定 温度- 5℃] 水 泵运行 ，实 际温 度达到预设的目标温度或预设的运行时间水泵停止。
循环泵的正确安装方法
循环泵的正确安装方法循环泵是一种常用的工业设备，它主要用于将液体从一个地方抽送到另一个地方，常见于供水系统、暖通空调系统、冷却系统等。
正确的安装循环泵对于其正常运行和长久使用起着至关重要的作用。
下面将介绍循环泵的正确安装方法，以确保安装工作的标准化和安全性。
一、选择合适的位置循环泵的安装位置应选择在通风良好、干燥、平整的地面上，离水源和电源较近的位置。
应避免在易受潮湿、高温或者易发生腐蚀的环境中安装循环泵，以免影响设备的使用寿命和安全性。
二、安装固定基座在安装之前，需要先在地面上安放好固定基座，确保基座水平牢固。
基座的选材应符合循环泵设备的要求，不应存在松动、变形和损坏等情况。
基座上的螺栓应紧固，以确保循环泵能够牢固地安装在上面，避免在运行过程中出现晃动或者脱落现象。
三、连接管道将进出口管道连接到循环泵上，应保证连接紧密，管道不得存在漏水或者松动。
接头应采用标准的管螺纹连接或者焊接等方式，以确保连接牢固可靠，避免在运行中产生漏水现象。
四、电气连接循环泵的电气连接应由专业电气工程师进行。
首先应根据循环泵的额定电压和电流选择合适的电源，并且安装好对应的过载保护开关和漏电保护装置。
电气连接需要符合相关的安全规范，电缆线路应整齐有序，避免出现短路或者漏电等安全隐患。
五、试运行在全部安装工作完成后，需要对循环泵进行试运行，以验证设备的正常运转和连接是否正确。
试运行时需注意监测泵的运行状态、温度、噪音等参数，确保设备的运行符合要求并且没有异常问题。
六、安全防护在安装循环泵时，需要注意安全防护措施的设置，避免人员误碰或者操作不当引起的意外伤害。
在循环泵设备周围应设置明显的安全标识，并确保周围的通道畅通，方便日常的运行和维护。
总结循环泵的正确安装对于设备的正常运行和使用寿命有着重要的影响。
安装人员需要严格按照制造商提供的安装手册和相关要求来进行操作，确保每个安装步骤都符合标准，避免出现安全隐患和设备故障。
安装后需要对循环泵进行定期的检查和维护，以确保设备的长期稳定运行。
热水循环泵说明书(第一版)-长沙奔腾泵业
IR型热水循环泵Type IR Hot Water Pump 安装使用说明书Instruction On Installation And Operation长沙奔腾泵业有限公司一、概述IR型泵系单级单吸热水离心泵，适用于各类建筑的采暖热水，空调系统及冶金、纺织、橡胶、印染、制糖等工业部门，用来输送温度不高于150℃，进口压力不大于0.8Mpa 的介质。
IR型泵系列性能范围（按设计点计）转速：2900r/min和1450 r/min进口直径：50～200mm流量：6.3～400 mm扬程：5～125 mm泵的标记（例如IR80-65-160A）：IR 80—65—160AIR----------------------单级单吸热水泵80--------------------- 吸入口直径65--------------------- 排出口直径160-------------------- 叶轮名义直径A----------------------叶轮经第一次切割IR型泵过流部件材质一般为灰口铸铁，一般采用机械密封。
若用户对泵的材质或结构有特殊要求，可直接与我厂协商解决。
二、结构说明IR型泵系根据国际标准IS02858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成（图1）。
IR型泵的泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。
其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行维修。
IR热水泵在泵体与悬架之间设置有冷却室盖，与泵盖形成冷却水腔，同时在泵盖外圆上加工有3/8＂的丝孔螺纹孔。
泵的轴向密封有机械密封或填料密封两种形式，正常供货采用机械密封。
泵的传动方式是通过弹性联轴器与电动机联接，泵的旋转方向为从电机端看，泵为顺时针方向旋转。
泵在装配前应首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。
nqwo热水循环器说明书
nqwo热水循环器说明书
热水循环泵采用优异的水力模型，根据IS离心泵的性能参数和卧式离心泵的独特结构组合设计，并严格按照我国标准进行设计制造，该泵轴封选用硬质合金机械密封装置，具有节能，性能可靠和使用方便等特点。
下面由水泵厂家来进行讲解。
热水循环泵使用说明书1.热水循环泵在冬季使用时，停车后，需要将泵体下部螺塞拧开将介质排放干净，防止冻裂。
2.尽量控制该泵的流量和扬程在铭牌上注明的范围内，保证热水循环泵在高效率点运行，才能得到较大的节能效果。
3.如果发现热水循环泵有异常声音应该立刻停车检查原因。
4.热水循环泵停止使用时，应该先关闭闸阀，压力表，然后停止电机转动。
5.检查热水循环泵与管路结合处有无松动现象。
用手转动该泵，试看转动是否灵活。
6.定期检查热水循环泵的轴套磨损情况，磨损较大后应该及时更换。
7.热水循环泵在初次使用的一个月内，使用100小时应该更换润滑油，以后的每500小时应该换油一次。
8.经常调整热水循环泵填料压盖，确保填料室内的滴漏情况正常（以一滴一滴为宜）。
9.热水循环泵长期停用时，需要将热水循环泵全部拆开，擦干后，将转动部位和结合处涂好润滑油，并妥善保存。
渝乐循环泵使用说明书
渝乐循环泵使用说明书
1、安装在系统末端的回水管道上，拉动室内暖气系统里的水流动。
提示！！如果是自采暖系统，加装循环泵可以有效的提高供暖质量
如果是集中供热系统则不允许用户私自加装循环泵，因为局部的强制循环，会破坏分回路系统的循环平衡，影响其他家庭的采暖。
2、地热循环泵安装是一件非常简单的事情，如果是加压泵就安装在供水管线上的进户阀以里。
3、如果是回水泵就加在你家回水管线的末端，也是进户线阀门以里，一般家用回水泵在6个扬程就足够用，最好是分档次的那种，可根据不同压力选择档位，安装时只要看准泵的流向就可以了。
4、使用所提供的连接法兰和泵安装在水平位置: 凸缘泵厂商提供的有一个带螺纹的插入件拧入,然后可以将泵管法兰用螺栓连接到现有的管道。
根据不同的热水供给管的直径尺寸也就确定了适当的附件,用于法兰连接的管道。
法兰将有高温密封或O型圈,使防水连接。
一般是由于水泵的小尺寸,也不会需要任何额外的支持以外的水管以确保单位。
5、大多数循环泵必须每天24小时运行,并需要一个专用的双插座提供电源: 切热水只是下面的水龙头连接线,进入下沉区。
本联合的距离越近的水龙头,从泵浦电路的热水就会流的速度越快。
在此管接头的水将返回到再循环回热水箱的冷水管。
6、正常的热水管道循环泵将热水向下移动到接收器,但必须为水的返回路径: 这是返回行再循环水回热水器。
所有的热水循环泵电路与泡沫保温管路绝缘,这是最重要的,热水会快速松通过暴露在管道的热量,并且被移动或分发。
格兰富循环水泵使用说明
格兰富循环水泵使用说明1. 简单介绍大家好！今天我们要聊聊格兰富循环水泵的使用说明。
听到“水泵”这个词，可能你会想：“哎呀，这玩意儿看起来挺复杂的，是不是要看一大堆说明书？”别担心，咱们一起来把它搞定，保证你看了笑得像捡到宝一样。
格兰富，这名字听上去就有点儿高大上，对吧？其实，它的核心就是要让你家的水流动起来，不管是暖气还是热水系统，都能帮你搞定得妥妥的。
简言之，它就是个让水跑得欢快的小家伙。
接下来，我们就一起来看看怎么让它发挥最大作用吧！2. 使用前的准备2.1 检查设备首先，开工之前，咱们得好好检查一下这位新来的小伙伴。
你总不能让它在正式上岗前迷迷糊糊的，对吧？首先，检查一下水泵的外观，看有没有啥划痕或者损伤。
像检查自己鞋子有没有磨损那样，仔细点儿没错的。
然后，看看水泵的管道连接处。
一般来说，管道接头处应该紧固得非常好，不该有任何松动的地方。
如果发现有啥不对劲的地方，记得赶紧处理，要不然泵的工作可能就会出点小问题了。
2.2 配置参数接着，我们要设置好水泵的参数。
这就像调节电视上的音量和频道一样，得找到最适合你家的那种。
打开水泵的控制面板，你会看到一些数字和按钮。
这些参数可以根据你的实际需求来调整，比如水流量、压力等等。
别担心，格兰富的水泵一般都有很详细的说明书，按照说明书上的步骤设置就好。
设置的时候，记得不要太急躁，一步一步来，调得细致点儿，确保万无一失。
否则，水泵可能就会在你的调皮下变成一个“捣乱鬼”了。
3. 使用中的小贴士3.1 监控运行状态水泵一旦启动，就像一个小小的工作狂。
它会不断地工作，保持水流畅通。
但你可不能完全把它丢在那里不管。
定期检查它的运行状态，就像给车子加油一样重要。
看看水泵的声音是否正常，有没有异响。
如果发现什么不对劲，赶紧停下来检查一下。
要是放任不管，可能会引发更严重的问题哦！3.2 保持清洁水泵的清洁也是不可忽视的，毕竟它是要接触水的，时间久了，难免会有杂质积累。
定期给水泵做个“美容”，就是给它清洗一下。
格兰富循环水泵使用说明
格兰富循环水泵使用说明嘿，朋友们，今天咱们聊聊格兰富循环水泵，听起来很专业是不是？别担心，我来给你捋捋，保证你听了能点头称是。
咱们得知道，格兰富可是大名鼎鼎的品牌，它的水泵在业内可算是数一数二的。
想象一下，那种流畅的水流，就像小溪流水潺潺，瞬间让你的生活质量提升好几个档次。
用对了水泵，家里就像开了水上乐园，嘿嘿。
好了，咱们先说说这循环水泵的基本原理。
其实说白了，就是让水在管道里不断循环，保持水温稳定。
就像一位勤劳的小蜜蜂，不停地在花间飞舞。
说到这里，可能有人会问，水泵要怎么用啊？别急，接下来我就来给你详细说说，保证你听完就能立马上手。
安装是个关键，咱们得找个平整的地方，把水泵摆放稳妥。
注意别让它受潮，要不然可就麻烦了。
水泵的进出水口要连接好，记得用点儿密封胶，这样才能防止漏水。
万一漏水了，那可真是“马失前蹄”，搞得你满地都是水，家里简直就成了“水世界”了。
接下来是电源的部分，嘿，这里可得小心，电可不是好惹的。
插头插紧了，确保没有松动，这样才能保证水泵正常工作。
启动的时候，咱们要稍微等一下，让它把水抽上来，那个声音，像极了清晨的鸟鸣，活力满满。
看到水流顺畅，就像看到孩子们开心地玩耍，那种感觉，真是太爽了。
不过，有一点要注意，水泵工作时别打扰它，毕竟它也需要专注工作嘛。
然后，有些朋友可能会问，这水泵的保养该怎么做？其实很简单，定期检查是关键。
每隔一段时间，打开水泵看看有没有杂质，如果有，那就得清理一下。
别让水泵累坏了，心疼得很。
顺便说一句，别让水泵空转，空转就像是让一位艺术家没有画布，那种无奈真是让人心痛。
记得定期给水泵加点润滑油，就像给汽车加油，能让它跑得更顺畅，嗖的一声，咱们的水泵就能好好工作。
说到这里，有没有感觉水泵其实也是个小精灵呢？它默默无闻，却为我们的生活带来了便利。
不过，万一遇到问题，别慌，看看说明书，通常能找到解决办法。
如果还是搞不定，那就找专业的维修人员吧，别硬撑，毕竟“不到黄河心不死”，心大了可就容易出事。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
88LKXA-17型泵安装使用说明书88LKXA-17 SM长沙水泵厂有限公司二○○四年九月目录致用户.................................. 错误!未定义书签。
泵资料单................................ 错误!未定义书签。
主要零部件大约重量 ...................... 错误!未定义书签。
第一章概述........................... 错误!未定义书签。
1．一般说明.............................. 错误!未定义书签。
2．型号说明.............................. 错误!未定义书签。
第二章结构说明......................... 错误!未定义书签。
1．泵的组成（参见泵结构图）.............. 错误!未定义书签。
2．泵主要零件说明........................ 错误!未定义书签。
3．润滑与密封............................ 错误!未定义书签。
泵轴承的润滑与冷却.................... 错误!未定义书签。
密封.................................. 错误!未定义书签。
第三章安装........................... 错误!未定义书签。
1. 安装前的准备.......................... 错误!未定义书签。
2. 安装过程.............................. 错误!未定义书签。
泵壳部分的安装........................ 错误!未定义书签。
可抽部分的安装........................ 错误!未定义书签。
泵盖板、导流片、填料部件的安装........ 错误!未定义书签。
泵联轴器的安装........................ 错误!未定义书签。
电机支座和电机的安装.................. 错误!未定义书签。
转子调整.............................. 错误!未定义书签。
填料的安装............................ 错误!未定义书签。
完成其他安装工作...................... 错误!未定义书签。
第四章运行........................... 错误!未定义书签。
1．运行前的准备.......................... 错误!未定义书签。
2．启动与停车............................ 错误!未定义书签。
3．启动与停车方法........................ 错误!未定义书签。
4．运行注意事项.......................... 错误!未定义书签。
5．停车注意事项.......................... 错误!未定义书签。
6．事故停机.............................. 错误!未定义书签。
第五章运行、维护、检修 ................ 错误!未定义书签。
1．运行日志.............................. 错误!未定义书签。
2．运行检查.............................. 错误!未定义书签。
3．拆卸.................................. 错误!未定义书签。
4．零件检查.............................. 错误!未定义书签。
5．运行间隙.............................. 错误!未定义书签。
6．泵的维修.............................. 错误!未定义书签。
7．泵停用期维护.......................... 错误!未定义书签。
8．常见故障、原因及措施.................. 错误!未定义书签。
9．附图清单：............................ 错误!未定义书签。
致用户衷心感谢贵单位使用长沙水泵厂有限公司生产的88LKXA-17型水泵,为了使贵单位在使用此泵时不出现意外事故,请在使用前仔细阅读此说明书。
并请将此说明书收藏好,今后检修泵时还需要用上它。
通读说明书,您将会遇到警惕、小心、注意等词，其目的是为了操作者的安全及泵能令人满意地运行和保养而强调的某些应当注意的地方。
警惕:有关的操作程序、施工等部分,如果不正确的遵循这些规程,将有可能导致人身伤害或生命危险。
小心:有关的操作程序、施工等部分,如果不严格地遵守这些规程,将有可能导致设备损坏。
注意:有关的操作程序、条件等部分,就其重要性进一步强调一下,这对任何人都是有好处的。
警惕为了操作者的安全起见,设备不能超出铭牌所示情况运行,否则将导致设备发生故障,从而有损泵及其辅助设备的正常运行和保养。
警惕在任何情况下，不能用吸入喇叭管作为泵的支撑或利用它作类似的用途。
泵资料单泵型号88LKXA-17流量Q= m3/s扬程H=17 m效率η=%必需汽蚀余量NPSHr=8. 61m转速n=370 r/min轴功率Pa= KW配套功率P=2400 KW输送介质海水最小淹没深度最大轴向推力55 T（向下）转向从上往下看，顺时针旋转转子提升高度 mm轴承润滑自润滑主要零部件大约重量泵型号88LKXA-17泵总重65000㎏最大起吊重量40000㎏吸入喇叭口1750㎏内接管(a)145㎏叶轮室750㎏内接管(b)305㎏外接管(a)3630㎏下主轴1195㎏外接管(b)2540㎏中主轴1275㎏外接管(c)2585㎏上主轴1150㎏外接管(d)2845㎏泵联轴器245㎏吐出弯管4150㎏导轴承60㎏导流片接管4380㎏导轴承(中)110㎏导流片1650㎏轴端调整螺母90㎏泵安装垫板2950㎏分半填料压盖32㎏泵支撑座11650㎏导叶体7000㎏电机支座4550㎏填料函体250㎏叶轮1300㎏电泵联轴器255㎏另：电机重35000㎏机组总重100000㎏第一章概述1．一般说明88LKXA-17型泵为立式、单级单吸、转子可抽出式斜流泵，适用于电厂冷却循环系统和工矿、城市、农田给排水工程。
用于输送不含固体颗粒的清水或海水，或物理、化学性质类似于清水的其它液体。
被输送的液体温度为 -20～55℃。
2．型号说明88LKXA-1788 ——泵吐出口径为88英寸，即2200mmL ——立式K ——转子可抽出式X ——吐出口在泵安装基础层之下A ——设计顺序17 ——泵设计扬程17m本型泵在泵外筒体不拆卸的情况下，转子可单独抽出泵体外进行检修，电动机与泵直联，泵吸入口垂直向下，吐出口水平布置。
从上往下看，泵顺时针方向旋转，泵轴向推力由电机承受。
第二章结构说明1．泵的组成（参见泵结构图）本泵采用立式、单基础层安装，吐出口在基础层之下，泵壳体为焊接件结构，转子提升高度㎜，由轴端调整螺母来调节。
泵主要由以下零部件组成：吸入喇叭口、外接管（a、b、c、d）、内接管(a、b)、泵安装垫板、泵支撑座、吐出弯管、电机支座、叶轮室、叶轮、导叶体、上主轴、中主轴、下主轴、导流片、导流片接管、填料函体、填料压盖、轴套a、轴套b、填料轴套、轴套螺母、导轴承、导轴承（中）、导轴承c、套筒联轴器部件、泵联轴器、轴端调整螺母等组成。
2．泵主要零件说明（1）吸入喇叭口吸入喇叭口的作用是将吸水池中的液流均匀地导向叶轮，减少泵的吸入水力损失。
吸入喇叭口用螺柱、螺母联接于外接管（a）。
（2）叶轮室叶轮室用螺柱与导叶体联接，叶轮室套着叶轮。
在叶轮室外圆周上有一个凸耳，卡在外接管（a）的配套凹槽中，防止泵在运行中可抽部件的旋转。
（3）叶轮叶轮为开式、单吸整体结构，叶轮用键联接在轴上，并用一哈夫锁环和四组螺栓、弹簧垫圈定位在轴上。
（4）导叶体导叶体将从叶轮中流出的液流收集并经外接管导向吐出弯管，导叶体内装有两个赛龙轴承。
（5）轴套轴套a、轴套b及填料轴套是可以更换的。
轴套a用键联接并用定位螺钉固定在下、中主轴上。
轴套b、填料轴套依次装在上主轴上，并用轴端螺母并紧，在填料轴套与轴端螺母之间装有“O”密封圈，以防液体沿上主轴表面渗漏。
（6）赛龙轴承赛龙轴承装于导叶体、轴承支架及填料函体的轴承部位上，泵内所有赛龙轴承用海水自润滑，轴承浸没在水中，轴承可更换。
（7）轴本泵有三根轴，它们将电动机的能量传递给叶轮，并将叶轮运动产生的轴向力传给电机轴承承受。
（8）吐出弯管吐出弯管上设有标准的吐出法兰，以联接管路系统，导流片装在其内。
（9）外接管外接管共有4件，它是泵的外壳，支撑泵的可抽出部件。
（10）电机支座电机支座是电机的支撑件，它的下法兰与泵支撑座联接，上法兰与电机联接。
（11）填料函体填料函体安装在导流片接管上，上导龙轴承和2圈填料及液体填料都在此内，填料控制液体泄漏。
注意：在对本节所述零件作任何维修之前，应首先熟悉泵零件的重量（参阅“主要零部件大约重量”），必须保证您的设备（即天车和钢索等）可以承受这些重量。
3．润滑与密封泵轴承的润滑与冷却泵在联轴器以下，装有4个赛龙轴承，以承受径向力和保证泵的正常运行。
赛龙轴承由海水进行自润滑。
密封上赛龙轴承处轴封采用液体填料密封，其余各处静密封均采用机械密封胶密封。
第三章安装1. 安装前的准备（1）细检查各零件有无损伤，将它们的配合面揩试干净，在不使用密封胶的配合面重新涂上防锈油。
（2）仔细检查各基础情况，经验表明，用混凝土浇造基础是最合适的，若基础是块状结构，且以工作缝的形式隔开，则来自其它机器和本身建筑的振动可减小到最低值。
（3）准备好安装所需的各种工具和起重器械。
2. 安装过程泵壳部分的安装（1）将泵安装垫板安放在基础上，校正垫板水平度在m以下（注意：垫板上表面至水泵吐出中心的垂直高度为3000mm，必须保证该尺寸，以免影响吐出管路的安装），对好中心线，然后灌浆浇固。
待电机支座安装完毕后，校正电机支座上法兰水平度在m以下，在安装电机。
（2）将吸入喇叭口与外接管（a）依次联接（法兰静密封用密封胶密封，下同），然后在泵安装垫板上放置枕木或其它支撑物（用户自备），注意不要损坏泵安装垫板结合面（以后的安装过程同），将联接好的这一段泵体用外接管（a）的支撑耳支放在枕木上，依此联接外接管（b、c、d），见吊装图（1）─（2）；（3）将吐出弯管吊起与外接管（d）上法兰相联接。
吊起泵支撑座与外接管（e）上法兰联接好，同时注意吐出弯管、外接管（e）、泵支撑座的方向（三者均有定位销孔）见吊装图（3）；（4）用泵支撑座上的四个吊耳整体吊起泵外层壳体，撤去枕木等支撑物，清理好安装垫板结合面，放下泵外层壳体，使支撑板就位，拧紧地脚螺栓的螺母，记下外接管（a）内防转凹槽的位置，然后装配可抽出部件。
