晶体生长技术-CVD原理
高温晶体生长原理与技术

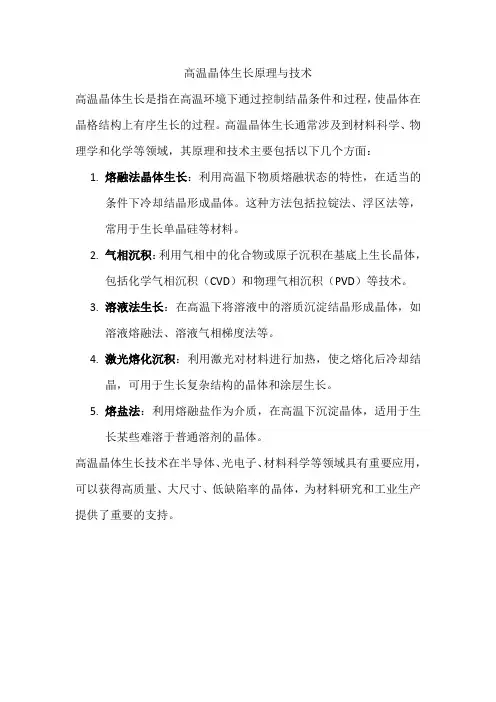

高温晶体生长原理与技术
高温晶体生长是指在高温环境下通过控制结晶条件和过程，使晶体在晶格结构上有序生长的过程。
高温晶体生长通常涉及到材料科学、物理学和化学等领域，其原理和技术主要包括以下几个方面：
1.熔融法晶体生长：利用高温下物质熔融状态的特性，在适当的
条件下冷却结晶形成晶体。
这种方法包括拉锭法、浮区法等，
常用于生长单晶硅等材料。
2.气相沉积：利用气相中的化合物或原子沉积在基底上生长晶体，
包括化学气相沉积（CVD）和物理气相沉积（PVD）等技术。
3.溶液法生长：在高温下将溶液中的溶质沉淀结晶形成晶体，如
溶液熔融法、溶液气相梯度法等。
4.激光熔化沉积：利用激光对材料进行加热，使之熔化后冷却结
晶，可用于生长复杂结构的晶体和涂层生长。
5.熔盐法：利用熔融盐作为介质，在高温下沉淀晶体，适用于生
长某些难溶于普通溶剂的晶体。
高温晶体生长技术在半导体、光电子、材料科学等领域具有重要应用，可以获得高质量、大尺寸、低缺陷率的晶体，为材料研究和工业生产提供了重要的支持。
cvd多晶硅名词解释
cvd多晶硅名词解释
CVD多晶硅是指通过化学气相沉积（CVD）技术在衬底上生长的多晶硅薄膜。
CVD 多晶硅具有良好的导电性能和光电特性，广泛应用于光伏电池、集成电路等领域。
在CVD多晶硅的制备过程中，硅源气体在高温下发生化学反应，生成的硅原子在衬底表面沉积，形成多晶硅薄膜。
CVD多晶硅的生长方式主要有三种：岛状生长、层状生长和台阶状生长。
岛状生长是指硅原子在衬底表面随机生长形成孤立的小岛，然后逐渐合并形成连续的多晶硅薄膜；层状生长是指硅原子在衬底表面均匀连续地生长；台阶状生长是指硅原子优先在衬底表面的台阶或裂缝处生长，形成多晶硅薄膜。
CVD多晶硅的制备条件和工艺参数，如温度、气体流量、压力等，对多晶硅的性能和晶体质量有着重要影响。
同时，衬底的选择和处理也是关键因素之一，因为衬底的表面形态和性质对多晶硅的生长和性能具有重要影响。
总的来说，CVD多晶硅是一种重要的半导体材料，在光伏产业、集成电路等领域中具有重要的应用前景。
随着科技的不断发展，CVD多晶硅的应用范围还将不断扩大，其制备技术和工艺也将不断发展和完善。
半导体制造工艺之晶体的生长
半导体制造工艺之晶体的生长导语半导体制造是现代电子行业的关键环节之一，而晶体的生长是半导体制造工艺中的必要步骤之一。
本文将详细介绍半导体制造工艺中晶体的生长过程和相关技术。
一、晶体生长基础概念晶体是由连续的原子、离子或分子排列而成的固体物质，其内部结构具有高度有序性。
晶体的生长是指在适当条件下，将原子、离子或分子从溶液或气相中传输到一个固体基底上，形成一个完整的晶体结构。
半导体晶体通常是通过化学气相沉积（CVD）或溶液法来生长的。
在CVD过程中，悬浮的气体或溶液中的原料物质会在晶体基底表面孕育生长。
晶体的生长速度、晶体的性质和电学性能都与晶体生长条件密切相关。
二、晶体生长过程晶体生长过程涉及一系列的步骤，包括原料制备、气相或溶液传输、吸附、扩散、结晶和去除杂质等。
下面将逐步介绍这些步骤。
2.1 原料制备晶体生长的基本材料是高纯度的原料物质，以确保晶体的纯度和质量。
通常需要对原料进行提纯和处理，以去除其中的杂质。
2.2 传输在气相生长中，原料气体会通过供气系统进入晶体生长的反应室。
在溶液法中，原料会被溶解在溶液中，通过流动或浸没晶体基底的方式被传输到晶体生长区域。
2.3 吸附原料物质在晶体基底表面吸附，形成吸附物。
随着吸附反应的进行，表面吸附物会逐渐增多，形成一个薄层。
2.4 扩散扩散是指原料物质在吸附层内部的传输过程。
原料物质会沿着晶体基底的表面扩散，寻找到新的吸附位置，并逐渐积聚起来。
2.5 结晶当吸附物质达到一定浓度时，会出现结晶现象。
原料物质会从吸附层中析出，形成新的晶体结构。
晶体的生长速度取决于扩散速率和结晶速率。
2.6 去除杂质晶体生长过程中会存在一些杂质，如异质原子或离子。
这些杂质会影响晶体的纯度和性能。
因此，在晶体生长结束后，需要进行杂质的去除和晶体的后处理，以提高晶体的质量。
三、晶体生长技术半导体制造工艺中有多种晶体生长技术，常见的包括单晶生长和多晶生长两种。
3.1 单晶生长单晶生长是将晶体在基底上沿特定方向生长，并形成完整的单晶结构。

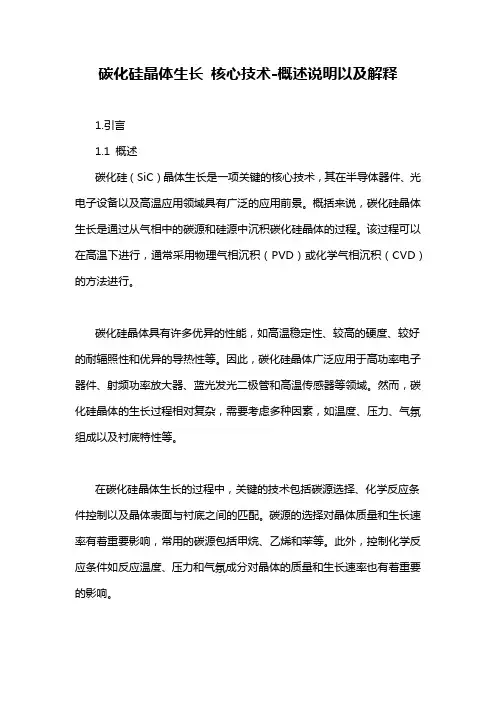

碳化硅晶体生长 核心技术-概述说明以及解释
碳化硅晶体生长核心技术-概述说明以及解释1.引言1.1 概述碳化硅（SiC）晶体生长是一项关键的核心技术，其在半导体器件、光电子设备以及高温应用领域具有广泛的应用前景。
概括来说，碳化硅晶体生长是通过从气相中的碳源和硅源中沉积碳化硅晶体的过程。
该过程可以在高温下进行，通常采用物理气相沉积（PVD）或化学气相沉积（CVD）的方法进行。
碳化硅晶体具有许多优异的性能，如高温稳定性、较高的硬度、较好的耐辐照性和优异的导热性等。
因此，碳化硅晶体广泛应用于高功率电子器件、射频功率放大器、蓝光发光二极管和高温传感器等领域。
然而，碳化硅晶体的生长过程相对复杂，需要考虑多种因素，如温度、压力、气氛组成以及衬底特性等。
在碳化硅晶体生长的过程中，关键的技术包括碳源选择、化学反应条件控制以及晶体表面与衬底之间的匹配。
碳源的选择对晶体质量和生长速率有着重要影响，常用的碳源包括甲烷、乙烯和苯等。
此外，控制化学反应条件如反应温度、压力和气氛成分对晶体的质量和生长速率也有着重要的影响。
晶体表面与衬底之间的匹配是碳化硅晶体生长过程中的关键问题。
表面匹配不良容易导致晶体缺陷的产生，影响晶体的性能。
因此，为了获得高质量的碳化硅晶体，需要在生长过程中控制杂质的存在，同时考虑晶体的生长方向和衬底的表面结构。
总之，碳化硅晶体生长是一项关键的核心技术，其应用前景广阔。
了解碳化硅晶体生长的基本原理和关键技术对于提高晶体的质量和生长速率具有重要意义。
随着技术的不断进步，碳化硅晶体的生长技术将不断完善，为半导体和光电子领域的发展做出更大的贡献。
1.2文章结构本文将在以下几个部分分别阐述碳化硅晶体生长的核心技术。
首先，在引言部分将概述该主题，并介绍本文的结构和目的。
接着，在正文部分的第一章，将详细解释碳化硅晶体生长的基本原理，包括碳化硅晶体的特性、生长机制和影响生长的因素等内容。
在第二章，将侧重探讨碳化硅晶体生长过程中的关键技术，包括晶体生长方法、衬底选择、温度控制、气氛调节、溶剂选择等方面的技术要点。
CVD钻石合成原理及识别特征
CVD钻石合成原理及识别特征CVD（化学气相沉积）钻石合成是一种通过在特定的环境条件下利用化学反应来制造人造钻石的方法。
其原理是在密封的高温高压反应室中，将适当的气体混合物引入，气体分解后的碳原子在衬底上沉积形成钻石晶体。
1.准备衬底：选择合适的衬底材料，可以是钨、碳化硅等，表面需进行处理以提高结晶质量。
2.制备气体混合物：通常将氢气和一定的甲烷或其它含碳气体混合，经过预处理后进入反应室。
3.形成激活区：在反应室中提供足够的能量，通常通过微波或其他加热手段提供，使气体混合物分解，释放出游离碳原子。
4.沉积过程：游离的碳原子在衬底上进行结晶生长，逐渐形成钻石晶体。
5.晶体生长：经过一定时间的沉积，钻石晶体逐渐生长，可以采用控制温度、气体浓度和衬底运动等方法来控制其尺寸和形状。
6.冷却与提取：冷却反应室以停止生长，然后将钻石晶体从衬底上取下，进行后续的加工和处理。
1.物理特征：CVD钻石通常具有完整的结晶形态，表面光滑平整，没有明显的晶体缺陷和裂纹。
其颜色可以是无色、黄色或稳定的棕、蓝、绿等，可以通过人工处理改变颜色。
2.光学特征：CVD钻石具有较高的折射率和散射率，其光学性质与天然钻石相似，但可能存在一些区别，如CVD钻石的斑点分布和颜色均匀性可能不如天然钻石。
3.元素特征：CVD钻石中常常含有一些化学特征元素，如氮、硼等，这些元素的含量和分布在一定程度上可以帮助鉴别CVD钻石和天然钻石之间的差异。
4.器械特征：利用特定的测试仪器，如拉曼光谱仪、热导率仪等，可以通过测量CVD钻石样本的物理性质来进行鉴别。
例如，CVD钻石的热导率较低，而拉曼光谱中的特征峰也可能与天然钻石不同。
总之，CVD钻石合成的原理是利用化学反应在高温高压环境下将碳原子沉积在衬底上，通过控制参数和工艺来实现钻石晶体的生长。
识别CVD 钻石的特征主要包括物理特征、光学特征、元素特征和器械特征等。
这些特征可以用于鉴别CVD钻石和天然钻石之间的差异，确保消费者能够选择到真正的钻石产品。
sic碳化硅单晶的生长原理
SIC碳化硅单晶的生长原理引言碳化硅（SiC）是一种重要的半导体材料，具有优异的物理和化学性质。
它在高温、高电压和高频率等条件下表现出良好的性能，因此被广泛应用于功率电子器件、射频器件、光电器件等领域。
SIC碳化硅单晶是制备这些器件的基础材料之一。
本文将详细解释SIC碳化硅单晶的生长原理，包括基本原理、生长方法和生长过程控制。
基本原理SIC碳化硅单晶的生长基于石墨化学气相沉积（CVD）方法。
在CVD过程中，使用含有Si和C原子的气体在高温下反应生成SIC单晶。
基本的生长反应方程如下所示：SiH4(g) + CH4(g) → SiC(s) + 2H2(g)在这个反应中，SiH4是硅源，CH4是碳源，SiC是沉积在衬底上的SIC碳化硅单晶，H2是副产物。
生长方法SIC碳化硅单晶的生长方法主要有两种：物理气相沉积（PVD）和化学气相沉积（CVD）。
物理气相沉积（PVD）物理气相沉积是通过在真空环境中加热SIC源材料，使其蒸发并沉积在衬底上。
这种方法的优点是生长速度快、晶体质量高，但需要高真空设备。
化学气相沉积（CVD）化学气相沉积是通过在高温下使含有Si和C原子的气体反应生成SIC单晶。
CVD方法可以分为低压CVD（LPCVD）和化学汽相沉积（VPE）两种。
•低压CVD：在低压条件下，将硅源和碳源气体引入反应室，通过热解反应生成SIC单晶。
这种方法的优点是生长速度较快、晶体质量高，但需要高真空设备。
•化学汽相沉积：在大气压下，将硅源和碳源气体引入反应室，通过热解反应生成SIC单晶。
这种方法的优点是设备简单、制备成本低，但生长速度较慢、晶体质量较差。
生长过程控制SIC碳化硅单晶的生长过程需要控制多个参数，包括温度、气体流量、压力等。
温度控制温度是影响SIC碳化硅单晶生长速度和质量的重要参数。
一般来说，较高的温度有利于生长速度的提高，但过高的温度会导致晶体质量下降。
因此，需要根据具体的生长需求选择合适的温度。
cvd工作原理
cvd工作原理CVD工作原理CVD（化学气相沉积）是一种常用的材料制备技术，广泛应用于半导体、电子、光学和材料科学等领域。
CVD工作原理是通过在高温下将气体反应物转变为固态材料，使其在衬底表面沉积形成薄膜或涂层。
CVD技术的基本过程包括四个步骤：气体混合、气体输送、化学反应和沉积。
首先，将所需的反应气体通过气体混合系统进行配比和混合。
然后，混合气体被输送到反应室中，通过加热使其达到所需的反应温度。
在反应室中，反应气体与衬底表面发生化学反应，生成固态产物。
最后，固态产物在衬底表面沉积形成薄膜或涂层。
CVD的工作原理可以用以下几个方面来解释。
温度是CVD过程中至关重要的因素。
高温有助于增强反应速率，提高反应的选择性和产物的质量。
通过控制反应温度，可以调节沉积速率、晶体结构和化学成分。
反应气体的选择和配比也对CVD过程起着重要作用。
反应气体的选择决定了最终产物的组成和性质。
而气体配比则会影响反应速率和产物的均匀性。
不同的材料需要不同的反应气体组合，以实现所需的沉积效果。
反应动力学也是CVD工作原理的关键因素。
反应动力学研究了反应速率与反应物浓度、温度和压力等因素之间的关系。
通过了解反应动力学，可以优化反应条件，提高CVD过程的效率和产物质量。
在CVD过程中，还有一些其他因素需要考虑，如反应室的设计和材料选择、气体输送的控制、反应气体的净化和处理等。
这些因素的合理选择和控制，对于实现高质量的薄膜或涂层具有重要意义。
CVD工作原理是通过在高温下将气体反应物转变为固态材料的过程。
该过程涉及温度控制、反应气体选择和配比、反应动力学等多个方面的因素。
通过合理选择和控制这些因素，可以实现高质量的材料沉积，满足不同领域的应用需求。
CVD技术的不断发展和创新将为材料科学和工程领域带来更多的机会和挑战。
外延生长的基本原理
外延生长的基本原理一、引言外延生长是一种重要的制备薄膜和纳米结构的方法，它在微电子学、光电子学、能源材料等领域得到广泛应用。
本文将介绍外延生长的基本原理。
二、外延生长的定义外延生长是指在晶体表面上沉积一个与衬底同晶向的单晶薄膜或纳米结构。
这个过程可以通过化学气相沉积（CVD）、分子束外延（MBE）等方法实现。
三、衬底选择衬底是外延生长中非常重要的因素，因为它决定了沉积物的结构和性质。
通常选择衬底与待沉积物具有相同或相似的晶格常数和热膨胀系数，以便保证外延层与衬底之间具有良好的匹配度。
同时，衬底表面应该光滑平整，以便于沉积物在其上均匀生长。
四、晶体表面准备在进行外延生长前，需要对晶体表面进行处理，以去除表面杂质和缺陷，并提高其结晶质量。
这个过程称为表面准备。
表面准备的方法包括机械抛光、化学腐蚀、离子注入等。
五、生长过程在外延生长的过程中，先将衬底放置于反应室中，然后向反应室中送入所需气体，通过加热或辅助电场等手段使气体分解并在衬底表面上沉积出晶体。
沉积物的厚度和形貌可以通过控制反应条件（例如温度、压力、气体流量等）来调节。
六、外延生长的基本原理外延生长的基本原理是晶体生长原理。
当气相中存在足够多的原子或分子时，它们会在晶体表面吸附并形成临界核心。
随着吸附原子或分子数量的增加，临界核心逐渐扩大并形成一个新的晶体层。
这个过程可以持续进行直到达到所需厚度。
七、结论综上所述，外延生长是一种重要的制备薄膜和纳米结构的方法，其基本原理是晶体生长原理。
在进行外延生长前需要选择合适的衬底和进行表面处理。
通过控制反应条件可以调节沉积物的厚度和形貌。
硅基半导体的制备技术
硅基半导体的制备技术硅基半导体是一种在电子行业中广泛应用的材料，其制备技术一直是研究的热点之一。
本文将介绍硅基半导体的制备技术，包括传统的晶体生长方法、薄膜制备技术以及新型的纳米结构制备方法。
一、晶体生长方法1. 液相生长法液相生长法是一种传统的晶体生长方法，通过在高温下将硅溶液缓慢冷却，使硅原子有序排列形成晶体结构。
这种方法制备的硅基半导体晶体质量较高，但生产周期长，成本较高。
2. 气相生长法气相生长法是一种常用的晶体生长方法，通过在高温下将硅原料气体分解并沉积在衬底上形成晶体结构。
这种方法制备的硅基半导体晶体质量较好，生产效率高，适用于大规模生产。
3. 溅射法溅射法是一种将硅靶材溅射到衬底上形成薄膜的方法，可以制备出较薄的硅基半导体薄膜。
这种方法制备的硅基半导体薄膜具有较好的电学性能和光学性能，适用于薄膜电子器件的制备。
二、薄膜制备技术1. 化学气相沉积法（CVD）化学气相沉积法是一种常用的薄膜制备技术，通过在高温下将硅原料气体分解并沉积在衬底上形成薄膜。
这种方法制备的硅基半导体薄膜质量较高，可以控制薄膜厚度和成分，适用于集成电路的制备。
2. 分子束外延法（MBE）分子束外延法是一种在超高真空条件下将硅原子逐个沉积在衬底上形成薄膜的方法，可以制备出高质量的硅基半导体薄膜。
这种方法制备的薄膜具有较好的晶体结构和界面质量，适用于光电器件的制备。
3. 气相深度反应离子刻蚀法（DRIE）气相深度反应离子刻蚀法是一种通过离子束刻蚀硅基半导体薄膜形成纳米结构的方法，可以制备出具有特定形状和尺寸的纳米结构。
这种方法制备的硅基半导体纳米结构具有较好的形貌和尺寸控制性能，适用于传感器和存储器件的制备。
三、新型纳米结构制备方法1. 自组装法自组装法是一种利用表面张力和分子间相互作用在衬底上形成有序排列的纳米结构的方法，可以制备出具有周期性结构的硅基半导体纳米阵列。
这种方法制备的纳米结构具有较好的周期性和一致性，适用于光子晶体和纳米光学器件的制备。
sic单晶生长方法
sic单晶生长方法一、引言SiC（碳化硅）是一种重要的半导体材料，具有广泛的应用前景。
为了满足对高质量SiC单晶的需求，研究人员开发了多种SiC单晶生长方法。
本文将介绍几种常用的SiC单晶生长方法，并对其原理和特点进行详细阐述。
二、物理气相沉积法物理气相沉积法（Physical Vapor Deposition，PVD）是一种常用的SiC单晶生长方法。
该方法利用高温条件下的化学反应，通过传输SiC蒸汽到衬底上进行沉积。
PVD法具有生长速度快、单晶质量高、控制能力强等优点，被广泛应用于SiC单晶的生长。
三、化学气相沉积法化学气相沉积法（Chemical Vapor Deposition，CVD）是另一种常用的SiC单晶生长方法。
CVD法利用气相反应在衬底表面上生长SiC 单晶。
该方法的优点是可以生长大面积、高质量的SiC单晶，同时还能实现多孔结构的控制。
CVD法在SiC单晶生长领域中具有重要的应用价值。
四、低温液相脱溶法低温液相脱溶法（Low Temperature Solution Growth，LTSG）是一种相对较新的SiC单晶生长方法。
该方法利用溶剂中的溶质，通过降温脱溶来生长SiC单晶。
LTSG法具有生长温度低、晶体质量高等优点，适用于生长高质量的SiC单晶。
五、分子束外延法分子束外延法（Molecular Beam Epitaxy，MBE）是一种高真空条件下生长材料的方法，也可用于SiC单晶生长。
该方法通过控制分子束的束流，使其在衬底上形成单晶生长。
MBE法具有生长速度快、控制能力强等优点，被广泛用于SiC单晶的生长。
六、熔体法熔体法是一种传统的SiC单晶生长方法。
该方法通过将SiC原料加热至熔点，在适当的条件下生长SiC单晶。
熔体法具有操作简单、生长速度快等优点，但由于生长过程中易受杂质污染，导致晶体质量较低。
因此，熔体法在SiC单晶生长领域中的应用相对较少。
七、总结通过对几种常用的SiC单晶生长方法的介绍，我们可以看到每种方法都有其独特的优点和适用范围。
CVD的原理与工艺
CVD的原理与工艺CVD（化学气相沉积）是一种常用的薄膜制备技术，通过在高温条件下将气体衍生物在固体表面沉积形成薄膜。
它在半导体、光电子、材料科学等领域有着广泛的应用。
本文将介绍CVD的基本原理和常见的工艺流程。
CVD的基本原理是利用气体在固体表面发生化学反应产生固体沉积。
其过程可以简单概括为三个步骤：传输扩散、化学反应和沉积。
首先，在高温下，气体分子从气相传输到固相表面，这个过程称为传输扩散。
然后，在固体表面发生化学反应，气体分子与表面原子或分子发生物理或化学相互作用。
最后，与固体表面反应的产物发生聚集并沉积到固相表面上，形成薄膜。
CVD工艺可以分为四个主要组成部分：反应室、基底、前驱物和载气。
反应室是进行反应的容器，通常由高温和高真空环境下的材料制成。
基底是待沉积薄膜的衬底，可以是玻璃、硅等多种材料。
前驱物是产生沉积薄膜的化学物质，通常是气态或液态的。
载气是用来稀释前驱物的气体，使其在反应室中更均匀地传输。
CVD的工艺流程是在反应室中将前驱物供应和载气送入，通过传输扩散和化学反应后，形成薄膜并覆盖在基底上。
根据前驱物供应的方式和反应室的特点，CVD可以分为几个常见的工艺类型。
最常见的是热CVD，也称为低压CVD（LPCVD）。
在低压下，前驱物和气体通过加热传输到反应室中，沉积在基底上。
这种方法适用于高温下的材料制备，例如多晶硅、氮化硅等。
另一种常见的是PECVD（等离子体增晶体化学气相沉积）。
在PECVD 中，通过产生等离子体来激活前驱物的化学反应。
在等离子体的作用下，前驱物转化为离子和活性物种，进一步在基底上反应形成薄膜。
这种方法适用于制备非晶硅、氮化硅等。
还有一种CVD工艺称为MOCVD（金属有机化学气相沉积）。
在MOCVD 中，金属有机化合物作为前驱物供应，经氢气或氨气稀释。
通过热解和化学反应，金属有机前驱物转化为金属原子和活性物种，在基底上形成薄膜。
这种方法适用于制备复杂的金属氧化物、尖晶石等。
CVD大颗粒金刚石单晶生长
CVD金刚石晶种
一般CVD金刚石籽晶选择晶面取向 为（100），不允许存在其他的取 向。因为该晶面外延生长的质量最 高，如使用（111）面，会产生大 量多晶、层错和位错。影响最终产 品的质量。 近期有研究发现，略微偏离（100） 晶面1°-3°会有助于表面平整的 单晶外延，因为台阶生长是CVD金 刚石单晶的外延的主要方式，适当 的偏角有助于减少生长台阶的高度 和形貌。这一技术被称为“Offangle growth”。
金刚石N型掺杂
N型半导体掺杂
N型掺杂一直是金刚石掺杂的难点，这个难点的攻克使用了约15年的时间。最 终目标为：高掺杂原子浓度、浅施主杂质能级。 氮掺杂：使得金刚石晶格中杂质能级位于导带底1.7eV深能级。 磷掺杂：金刚石激活能高（10.4eV），掺杂后载流子浓度低，杂质能级位于导 带底0.6eV。
电热丝材料：W, Ta, Re 热丝温度：2000℃ 晶种温度：700℃-1000℃ 反应腔体压力：10-100 torr (1torr≈133Pa) 反应腔体气氛：99%H2+1%CH4 反应速度：小于10 µm/hr
出自Matsumoto et al (1982)，是第一次报 道CVD合成钻石的方法，不过很快就被更加 稳定的设备和工艺取代。
钻石的加工
四个主要程序：
标记（设计标线或划线） 分割（劈、锯或激光切割） 成型（车钻） 抛磨（磨钻）
升华法制备的单晶衬底_cvd__概述说明以及解释
升华法制备的单晶衬底cvd 概述说明以及解释1. 引言1.1 概述本文旨在探讨升华法制备的单晶衬底化学气相沉积技术（CVD）的原理、步骤和关键要点。
CVD作为一种常用的薄膜制备技术，在材料科学和工程领域具有广泛应用。
通过了解升华法制备单晶衬底CVD的基本知识，可以帮助研究人员提高材料的制备效率和薄膜质量，从而推动相关领域的进展。
1.2 文章结构本文分为五个部分进行介绍和探讨。
引言部分主要对文章进行概述，并说明文章的结构与目标。
其余四个部分依次介绍升华法制备单晶衬底CVD的概述、步骤说明以及关键要点解释等内容。
最后，结论与展望将总结研究结果，并对未来研究方向给出展望和建议。
1.3 目的本文旨在深入了解升华法制备单晶衬底CVD技术，并提供清晰简明的指导和解释。
通过明确每个步骤的操作要点和关键参数的控制，帮助读者更好地理解该技术的原理和特点。
此外，本文还旨在对影响CVD薄膜质量的因素进行分析，并提出解决方案，以期为相关领域的研究和应用提供参考和借鉴。
通过深入探讨单晶衬底CVD技术，可以促进材料科学和工程领域相关研究的发展与创新。
请问以上内容是否符合您的要求？2. 升华法制备的单晶衬底CVD 概述2.1 升华法制备原理升华法制备的单晶衬底CVD（化学气相沉积）是一种常用于生长高质量晶体薄膜的方法。
其基本原理是通过将固体源物质加热至高温，使其发生升华，形成蒸汽态，然后通过化学反应在单晶衬底上沉积出所需的材料。
2.2 CVD技术简介CVD是一种利用气相反应进行无机材料生长和物质沉积的技术。
它使用预先准备好的气体或液体前驱体，在特定温度和压力下与单晶衬底表面发生反应，形成薄膜。
在CVD过程中，源物质首先需要被气化，并且必须在合适的条件下与衬底表面发生反应以沉积出期望的晶体结构。
2.3 单晶衬底的特点和应用单晶衬底是指具有完整、连续且无缺陷结构的材料，通常由高纯度晶圆制成。
它具有优异的物理和化学性质，如高度结晶、低缺陷密度、优良的电子迁移率等。
CVD的原理与工艺
CVD的原理与工艺CVD是化学气相沉积的缩写，是一种重要的薄膜制备工艺。
其原理是通过化学反应在基板表面沉积出所需的薄膜。
CVD工艺具有高温、通用性、高产率等优点，被广泛应用于半导体、光电子、材料科学等领域。
CVD工艺的原理主要涉及三个基本过程：传输过程、反应过程和沉积过程。
传输过程是指气相中物质在反应室中的输送和混合过程。
反应过程是指气相中物质发生化学反应的过程。
沉积过程是指反应生成物在基板表面的吸附和成膜过程。
CVD工艺的实施基础是高温条件下反应气体中的化学反应。
通常，CVD工艺需要在几百摄氏度到几千摄氏度的高温下进行。
高温条件下，反应气体中的分子活性增加，促使反应发生。
此外，高温条件下也有利于沉积物的生长和晶格匹配。
CVD工艺中常用的气体有两种类型：反应物气体和载体气体。
反应物气体是指与基板表面发生化学反应的气体，可以是纯净气体或有机金属（如金属有机化合物）。
载体气体是指将反应物气体输送到反应室中，并稀释以便控制反应速率和成膜均匀性的气体。
常用的载体气体有氢气、氮气、氩气等。
具体而言，CVD工艺的实施过程可以分为以下几个步骤：1.反应物气体输送：反应物气体通常通过质量流控制器控制流量，并由气体输送系统输送到反应室中。
2.传输与混合：反应物气体进入反应室后，通过传输与混合过程，与载体气体充分混合，形成气相反应体系。
3.化学反应：在高温条件下，混合的反应气体在反应器中发生化学反应。
这些化学反应通常是复杂的多步骤反应，生成物在气相中。
4.吸附与扩散：生成物与基板表面发生吸附和扩散，使得沉积物开始形成。
5.成膜和生长：沉积物在基板表面不断生长，并形成所需的薄膜。
CVD工艺的成功实施需要考虑许多因素。
其中，关键的因素包括：反应温度、反应气体浓度、反应压力、基板表面状态等。
这些因素直接影响了沉积物的结构、性能和均匀性。
为了实现理想的薄膜沉积，CVD工艺还需要进行流程优化和参数调控。
通过控制反应条件、改变反应气体浓度和流量，以及调整基板表面状态，可以实现不同结构和性能的沉积物。
晶体生长技术-CVD原理
CVD技术的应用领域
半导体工业
CVD技术在半导体工业中应用 广泛，用于制备薄膜材料和器 件，如集成电路、太阳能电池
等。
陶瓷工业
CVD技术可用于制备高性能陶 瓷材料，如高温陶瓷、耐磨陶 瓷等。
航空航天领域
CVD技术可用于制备高性能复 合材料和涂层，提高航空航天 器的性能和寿命。
其他领域
CVD技术在光学、医学、能源 等领域也有广泛应用，如制备 光学薄膜、生物材料、燃料电
晶体生长技术-cvd原理
• CVD技术简介 • CVD原理 • CVD技术分类 • CVD技术优缺点 • CVD技术应用实例
01
CVD技术简介
定义与特点
定义
化学气相沉积（CVD）是一种利用化 学反应在基材表面生成固态沉积物的 技术。
特点
CVD技术具有沉积温度低、基材形状 灵活、可大面积制备等优点，适用于 制备各种高性能材料和器件。
生长速率高
CVD技术可以实现快速生长，提高晶体生长 效率。
生长温度低
CVD技术通常在较低的温度下进行，有利于 生长高质量的晶体。
晶体质量高
CVD技术可以生长出高质量、高纯度的晶体。
CVD技术的缺点
成本高
CVD技术需要使用大量的原材料和能源，导致 成本较高。
生长条件难以控制
CVD技术的生长条件较为复杂，需要精确控制 各项参数，增加了技术难度。
激光诱导化学气相沉积
原理
利用激光诱导气态前驱体发生光化学反应，形成固态薄膜的技术。
特点
沉积速率高，薄膜成分和结构可控，适用于高熔点材料和特殊性能 薄膜的制备。
应用
在光学、半导体、传感器等领域有重要应用。
04
CVD技术优缺点
晶体生长技术-CVD原理
低压化学气相沉积（LPCVD）
LPCVD原理
低压化学气相沉积（LPCVD）
LPCVD优点
（1）低气压下气态分子的平均自由程增大，反应装 置内可以快速达到浓度均一，消除了由气相浓度梯度 带来的薄膜不均匀性。 （2）薄膜质量高：薄膜台阶覆盖良好；结构完整性 好；针孔较少。 （3）沉积过程主要由表面反应速率控制，对温度变化 极为敏感， 所以，LPCVD技术主要控制温度变量。 LPCVD工艺重复性优于APCVD。 （4）卧式LPCVD装片密度高，生产成本低。
常压化学气相沉积（APCVD）
APCVD属于质量传输限制CVD工艺的一种，必须保证反应 气体能等量到达每片硅片。
低压化学气相沉积（LPCVD）
LPCVD属于反应速度限制CVD工艺的一种，在减压的条 件下，增加反应气体扩散以获得更高的气体质量传输不再 影响CVD反应速度，严格控制温度可在大量硅片表面淀积 形成均匀的膜。
这种等离子体参与的化学气相沉积称为等离子化 学气相沉积。用来制备化合物薄膜、非晶薄膜、外 延薄膜、超导薄膜等，特别是IC技术中的表面钝化 和多层布线。
等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积 Plasma CVD Plasma Associated CVD Plasma Enhanced CVD 这里称PECVD PECVD是指利用辉光放电的物理作用来激活化学 气相沉积反应的CVD技术。广泛应用于微电子学、 光电子学、太阳能利用等领域，
CVD反应过程
CVD反应是在基体表面或气相中产生的组合 反应，是一种不均匀系反应。有如下几步： 1）反应气体（原料气体）到达基体表面 2）反应气体分子被基体表面吸附 3）在基体表面上产生化学反应，形成晶核 4）固体生成物在基体表面解吸和扩散，气态 生成物从基体表面脱离移开 5）连续供给反应气体，涂层材料不断生长
cvd法钙钛矿单晶生长
cvd法钙钛矿单晶生长CVD法钙钛矿单晶生长摘要：钙钛矿材料因其优异的物理和化学性质，在光电子器件和光伏应用领域受到广泛关注。
本文讨论了一种常用的化学气相沉积（CVD）方法，在室温下生长钙钛矿单晶的过程。
我们一步一步详细介绍了实验所需的材料、设备和步骤，并探讨了影响生长过程中晶体质量和性能的因素。
本文旨在提供一种简单可行的方法，帮助研究人员在实验室中成功地生长钙钛矿单晶。
引言：钙钛矿材料具有优异的光电性能，被广泛应用于光电子器件、光伏电池和光催化等领域。
其中，钙钛矿单晶材料尤其具有出色的光学和电学特性，是制备高性能光电子器件的理想选择。
目前，常用的钙钛矿单晶生长方法包括传统的熔融法和化学气相沉积（CVD）法。
相对于熔融法，CVD法不仅能够在较低的温度下生长钙钛矿单晶，还具有较好的控制性能和单晶质量。
因此，CVD法已成为一种重要的钙钛矿单晶生长方法。
实验材料：在进行CVD法钙钛矿单晶生长实验之前，我们需要准备以下材料：（1）钙钛矿前驱物：钙钛矿前驱物是CVD法钙钛矿单晶生长的关键。
常用的前驱物有钛酸钡、钛氯化物等。
（2）基片：选择适合的基片材料，它应与前驱物相容并有助于晶体生长。
常用的基片材料有SrTiO3、LaAlO3等。
（3）反应室：反应室应具备良好的密封性能，并能够在一定的温度和压力条件下运行。
（4）定量进样装置：通过定量进样装置可以准确控制前驱物的用量，保证反应的稳定性。
（5）传热装置：传热装置用于控制反应室内的温度，保证钙钛矿单晶的生长温度。
实验步骤：1. 准备反应室：首先，清洁反应室内的杂质和尘埃，确保反应室的内表面干净，以避免杂质对晶体生长的干扰。
2. 安装基片：将需生长钙钛矿单晶的基片放置在反应室的适当位置上，并确保其平整和固定。
3. 加前驱物：将所选的钙钛矿前驱物溶液通过定量进样装置按照理想比例加入反应室中，注意保持稳定的流速和压力。
4. 控制温度：打开传热装置，并根据所选的前驱物和基片材料，设置适当的生长温度。
(完整版)CVD的原理与工艺
芯片cvd沉积技术
芯片cvd沉积技术芯片CVD沉积技术引言：芯片是现代电子设备中不可或缺的核心组件之一。
而芯片的制备过程中，CVD（化学气相沉积）技术发挥着重要的作用。
本文将介绍芯片CVD沉积技术的原理、应用和发展前景。
一、CVD技术的原理及工作过程CVD技术是一种通过化学反应在固体表面沉积物质的方法。
其基本原理是在高温和低压的条件下，将气体或液体中的化学物质转化为固态材料，并在芯片表面沉积形成薄膜。
CVD技术具体包括以下几个步骤：1. 前处理：在芯片表面进行清洗和活化处理，以提高表面的粘附性和反应活性。
2. 气体供给：将所需的气体通过气体管道引入反应室，其中包括反应物和载气。
3. 反应：在高温和低压的条件下，反应物分解并与芯片表面发生化学反应，生成所需的沉积物。
4. 气体排放：将反应后的废气排出反应室，以保持反应环境的稳定性。
二、CVD技术在芯片制备中的应用1. 薄膜沉积：CVD技术可以在芯片表面沉积各种功能性薄膜，如金属薄膜、氧化物薄膜和多层膜结构等。
这些薄膜可以用于电子元器件的导电层、绝缘层和隔离层等。
2. 晶体生长：CVD技术可以控制晶体的生长过程，通过调节反应条件和材料组分，可以获得高质量、高纯度的晶体材料，如硅、碳化硅和氮化镓等。
这些晶体材料可用于微电子器件的制造。
3. 掩膜制备：CVD技术可以在芯片表面形成光刻掩膜，用于制备微米级结构和电路图案。
这对于芯片的微细加工和集成非常重要。
三、CVD技术的发展前景随着科技的不断进步，CVD技术也在不断发展壮大。
未来，CVD技术在芯片制备中的应用将更加广泛和重要。
具体表现在以下几个方面：1. 薄膜性能的提升：CVD技术将不断改进，以提高薄膜的质量和性能。
例如，通过优化反应条件和材料选择，可以实现更高的薄膜导电性和化学稳定性。
2. 纳米级结构的制备：CVD技术将逐渐实现对纳米级结构的精确控制。
通过调节反应条件和使用特殊的催化剂，可以在芯片表面沉积出具有纳米级尺寸的结构，如纳米线和纳米颗粒等。
CVD分类及简介-PECVD-MOCVD
CVDCVD(Chemical Vapor Deposition）原理CVD(Chemical Vapor Deposition,化学气相沉积），指把含有构成薄膜元素的气态反应剂或液态反应剂的蒸气及反应所需其它气体引入反应室，在衬底表面发生化学反应生成薄膜的过程。
在超大规模集成电路中很多薄膜都是采用CVD方法制备。
经过CVD处理后，表面处理膜密着性约提高30%，防止高强力钢的弯曲，拉伸等成形时产生的刮痕。
CVD特点淀积温度低，薄膜成份易控，膜厚与淀积时间成正比，均匀性，重复性好，台阶覆盖性优良。
CVD制备的必要条件1）在沉积温度下，反应物具有足够的蒸气压，并能以适当的速度被引入反应室；2）反应产物除了形成固态薄膜物质外，都必须是挥发性的；3）沉积薄膜和基体材料必须具有足够低的蒸气压。
编辑本段何为cvd？CVD是Chemical Vapor Deposition的简称，是指高温下的气相反应，例如，金属卤化物、有机金属、碳氢化合物等的热分解，氢还原或使它的混合气体在高温下发生化学反应以析出金属、氧化物、碳化物等无机材料的方法。
这种技术最初是作为涂层的手段而开发的，但目前，不只应用于耐热物质的涂层，而且应用于高纯度金属的精制、粉末合成、半导体薄膜等，是一个颇具特征的技术领域。
其技术特征在于：⑴高熔点物质能够在低温下合成；⑵析出物质的形态在单晶、多晶、晶须、粉末、薄膜等多种；⑶不仅可以在基片上进行涂层，而且可以在粉体表面涂层，等。
特别是在低温下可以合成高熔点物质，在节能方面做出了贡献，作为一种新技术是大有前途的。
例如，在1000℃左右可以合成a-Al2O3、SiC，而且正向更低温度发展。
CVD工艺大体分为二种：一种是使金属卤化物与含碳、氮、硼等的化合物进行气相反应；另一种是使加热基体表面的原料气体发生热分解。
CVD的装置由气化部分、载气精练部分、反应部分和排除气体处理部分所构成。
目前，正在开发批量生产的新装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缺点
沉积的反应源和反应后的气体易燃、易爆或有毒，参 与需环保措施，有时还有防腐蚀要求； 反应温度还是太高，尽管低于物质的熔点；工件温度 高于PVD技术，应用中受到一定限制； 对基片进行局部表面镀膜时很困难，不如PVD方便。
CVD气体流动
CVD反应物质源
1）气态物质源：在室温下呈气态的物
由于低压，LPCVD中的边界层距离硅片表面更远，边界 层分子密度低，使得反应气体很容易通过边界层，使硅片 表面接触足够的反应气体分子：反应速度限制工艺。
低压化学气相沉积（LPCVD）
低压化学气相沉积（LPCVD）
LPCVD原理 早期CVD 技术以开管系统为主， 即Atmosphere Pressure CVD (APCVD)。 近年来，CVD技术令人注目的新发展是低压CVD技术， 即Low Pressure CVD（LPCVD）。 LPCVD原理与APCVD基本相同，主要差别是： 低压下气体扩散系数增大，使气态反应物和副产物的 质量传输速率加快，形成薄膜的反应速率增加。
CVD传输和反应步骤
CVD反应控制要点
温度与反应速率的限制：温度升高，表面反 应速度增加，过程速率最慢环节决定整个淀 积过程的速度。 常压下，CVD速率不会超过主气体流质量传
输速率-质量传输限制淀积工艺。
低压下，表面反应速度较低，淀积速度受表
面反应速度限制-反应速度限制CVD工艺
CVD的化学反应的特点
CVD涂层质量影响因素
2）沉积室压力：沉积室压力与化学反应过程 密切相关。压力会影响沉积室内热量、质量 及动量传输，因此影响沉积速率、涂层质量 和涂层厚度的均匀性。在常压水平反应室内， 气体流动状态可以认为是层流；而在负压立 式反应室内，由于气体扩散增强，反应生成 物废气能尽快排出，可获得组织致密、质量 好的涂层，更适合大批量生产。
低压化学气相沉积（LPCVD）
LPCVD在微电子学中的应用
广泛用于沉积掺杂或不掺杂的氧化硅、 氮化硅、多晶硅、硅化物等薄膜，以及钨、 钼、钽、钛等难熔金属薄膜。
等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积 在普通CVD技术中，产生沉积反应所需要的能量是 各种方式加热衬底和反应气体，因此，薄膜沉积温度一 般较高。 如果能在反应室内形成低温等离子体（如辉光放 电），则可以利用在等离子状态下粒子具有的较高能量， 使沉积温度降低。
CVD的化学反应的特点
优点
即可制作金属薄膜，又可制作多组分合金薄膜； 成膜速率高于LPE液相外延和MBE分子束外延； CVD反应可在常压或低真空进行，绕射性能好； 薄膜纯度高、致密性好、残余应力小、结晶良好； 薄膜生长温度低于材料的熔点； 薄膜表面平滑； 辐射损伤小。
CVD的化学反应的特点
低压化学气相沉积（LPCVD）
LPCVD原理
低压化学气相沉积（LPCVD）
LPCVD优点
（1）低气压下气态分子的平均自由程增大，反应装 置内可以快速达到浓度均一，消除了由气相浓度梯度 带来的薄膜不均匀性。 （2）薄膜质量高：薄膜台阶覆盖良好；结构完整性 好；针孔较少。 （3）沉积过程主要由表面反应速率控制，对温度变化 极为敏感， 所以，LPCVD技术主要控制温度变量。 LPCVD工艺重复性优于APCVD。 （4）卧式LPCVD装片密度高，生产成本低。
CVD 原理
化学气相沉积（Chemical Vapor Deposition, CVD）是一种薄膜化学制备技术，与物理气 相沉积（Physical Vapor Deposition, PVD） 相对应。在半导体、氧化物、氮化物、碳化物 等薄膜制备中得到了广泛应用。 CVD是把含有构成薄膜元素的化合物和反应 所必需的单质气体（如沉积Si膜，化合物SiH4， 单质气体H2；如沉积C膜，化合物CH4、单质 气体H2）供给至基片，借助外界供给的能量 在基片表面发生化学反应和相变生成要求的薄 膜。
1）沉积温度：是影响涂层质量的重要因素， 而每种涂层材料都有自己最佳的沉积温度范 围。一般来说，温度越高，CVD化学反应速 度加快，气体分子或原子在基体表面吸附和 扩散作用加强，故沉积速率也越快，此时涂 层致密性好，结晶完美。但过高的沉积温度， 也会造成晶粒粗大的现象。当然沉积温度过 低，会使反应不完全，产生不稳定结构和中 间产物，涂层和基体结合强度大幅度下降。
等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积 PECVD的优点：
低温成膜（300-350℃），对基片影响小，避免了高 温带来的膜层晶粒粗大及膜层和基片间形成脆性相；
低压下形成薄膜，膜厚及成分较均匀、针孔少、膜层 致密、内应力小，不易产生裂纹； 扩大了CVD应用范围，特别是在不同基片上制备金属 薄膜、非晶态无机薄膜、有机聚合物薄膜等； 薄膜的附着力大于普通CVD。
CVD发展历史
1949年采用CVD技术成功沉积出TiC硬质涂层。 1962年开始TiC涂层硬质刀片的研究，于1967年获得成功。 1968年在市场上有TiC涂层硬质合金刀片产品出售。不久又 研制成了TiN、 TiC- TiN涂层硬质合金刀片。 1973年出现了第二代TiC-Al2O3多种复合涂层硬质合金刀片。 1980年出现了第三代TiC-Al2O3- TiN多种复合涂层硬质合金 刀片。 20世纪末期，采用高温CVD（HT-CVD）和中温CVD（MTCVD）相结合的新工艺，开发出了TiC-MT-TiCN-Al2O3- TiN 高性能涂层材料。加上金刚石和类金刚石、CBN、C3N4等超 硬涂层材料的研究成功，使涂层刀具、模具及其他涂层制品 性能更加优越。所以硬质涂层材料的发展和应用，被称为材 料科学领域中的一场新的革命。
CVD反应过程
CVD反应是在基体表面或气相中产生的组合 反应，是一种不均匀系反应。有如下几步： 1）反应气体（原料气体）到达基体表面 2）反应气体分子被基体表面吸附 3）在基体表面上产生化学反应，形成晶核 4）固体生成物在基体表面解吸和扩散，气态 生成物从基体表面脱离移开 5）连续供给反应气体，涂层材料不断生长
等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积
等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积
等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积 等离子体在CVD中的作用： 将反应物气体分子激活成活性离子，降低反应温度；
加速反应物在表面的扩散作用，提高成膜速率；
对基片和薄膜具有溅射清洗作用，溅射掉结合不牢的粒 子，提高了薄膜和基片的附着力； 由于原子、分子、离子和电子相互碰撞，使形成薄膜的 厚度均匀。
质，如H2、N2、CH4、Ar等，只用流量 计就能控制反应气体流量，而不需要控 制温度。这就使涂层设备系统大为简化， 对获得高质量涂层成分和组织十分有利。
CVD反应物质源
2）液态物质源：在室温下呈液态的反应物质,如TiCl4、 CH3CN 、SiCl4、VCl4等，控制液态物质源进入沉积室的量， 一般采用控制载气和加热温度，当载气（如H2、Ar等）通过 被加热的物质源时，就会携带一定数量这种物质的饱和蒸气。 载气携带物质量，可由该液体在不同温度下的饱和蒸气压数 据或蒸气压随温度变化的曲线，定量地估算出单位时间内进 入反应室的蒸气量n，其单位为：mol/min N=10^2*RTF/RT 式中 RT----液体饱和蒸气压（以atm表示） F-----载气流量（L/min） T----势力学温度（K） R-----摩尔气体常数
CVD涂层质量影响因素
3）反应气体分压：是决定涂层质量的重要因 素之一，它直接影响涂层成核、生长、沉积 速率、组织结构和成分。对于沉积碳化物、 氮化物涂层，通入金属卤化物的量（如 TiCl4），应适当高于化学当量计算值，这对 获得高质量涂层是很重要的。
CVD方法分类
不同的CVD工艺具有不同的反应腔设计， CVD反应依据 反应腔中的压力可分为常压CVD（APCVD）和减压CVD， 其中减压CVD又分为低压CVD（LPCVD）、等离子增强减 压CVD（PECVD）及高密度等离子增强CVD。 各类CVD反应的区别主要在于环境压力的高低和输入能 量方式的不同。
这种等离子体参与的化学气相沉积称为等离子化 学气相沉积。用来制备化合物薄膜、非晶薄膜、外 延薄膜、超导薄膜等，特别是IC技术中的表面钝化 和多层布线。
等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积 Plasma CVD Plasma Associated CVD Plasma Enhanced CVD 这里称PECVD PECVD是指利用辉光放电的物理作用来激活化学 气相沉积反应的CVD技术。广泛应用于微电子学、 光电子学、太阳能利用等领域，
CVD化学反应
CVD是通过一个或多个化学反应得以实现的， 涉及到反应化学、热力学、动力学、输运现象、 CVD及薄膜的生长等。其反应方式有很多种， 见下页表。
CVD反应条件
必须满足进行化学反应的热力学和动力学条件，又要符合 CVD技术本身的特定要求。 1）必须达到足够的沉积温度，各种涂层材料的沉积温度，可 以通过热力学计算而得到。 2）在沉积温度下，参加反应的各种物质必须有足够的蒸气压。 3）参加反应的各种物质必须是气态（也可由液态蒸发或者固 态升华成气态），而反应的生成物除了所需的硬质涂层材料 为固态外，其余也必须为气态。在沉积温度下，沉积物质和 若何材料本身的蒸气压要足够低，这样才能保证在整个反应 过程中，反应生成的固态沉积物很好的和基体表面相结合。
常压化学气相沉积（APCVD）
APCVD属于质量传输限制CVD工艺的一种，必须保证反应 气体能等量到达每片硅片。
低压化学气相沉积（LPCVD）
LPCVD属于反应速度限制CVD工艺的一种，在减压的条 件下，增加反应气体扩散以获得更高的气体质量传输不再 影响CVD反应速度，严格控制温度可在大量硅片表面淀积 形成均匀的膜。
