电动车电路图

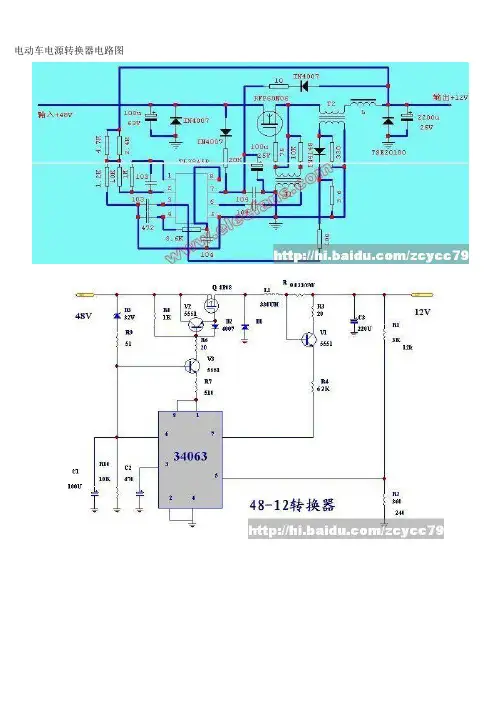

电动车电源转换器电路图

电动车电源转换器电路图
3845内部结构及引脚功能
工作原理:
本图是根据实物剖析而来,电源经D2、R1为IC1提供+12V左右的电压,6脚输出脉冲经C4和变压器耦合后驱动Q1振荡,当Q1导通后输出电流通过L经C9滤波后向负载供电,当Q1截止时,变压器式电感B3磁能转变为电能,其极性左负右正,续流二极管D4导通,电流通过二极管继续向负载供电,使负载得到平滑的直流,当输出电压过低或过高时,从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC1 2脚与内部2.5V基准电压比较后控制Q1导通脉宽,从而使输出电压得到稳定。
当负载电流发生短路或超过8A时,IC1 3脚电压的上升会控制脉宽使Q1截止,以确保Q1的安全。
C8和R7构成振荡时间常数,本电路的振荡频率为65KHz,其计算公式为下:
①误差放大器输出/补偿
②电压反馈输入
③电流取样输入
④振荡电路时间常数
⑤地
⑥开关管驱动脉冲输出
⑦电源
⑧5V基准电压一般与振荡器相接
/programs/view/J0sikrsva4A/。
电动车转换器电路图3

2
3
4
5
6
12V
D
(75度对应6.5K时,输入电压<1.98V,识别为低电平)
+5V
D R24 47K
48V 48V
D4 1N4007 R23 5.6K/1W DW1 5.1V
D3 1N4148
U3 BJ8P162A/SOP-8 +5V
C9 104 1 VDD VSS 14
R21
250K
输入电压检测
R14 20K LM358
R13 10K
程序说明: 1,输出电压12V输出超过 14V时,P0.2输出高电平 .故障解除 P0.2停止输出; 输出电压12V输出低于 9V时,P0.2输出高电平.故障解除 P0.2停止输出. 2,输入电压超过 63V时,P0.2输出高电平 ,故障解除 P0.2停止输出 ; 3,输出负载电流高于10A时 ,P0.2输出高电平 ,故障解除P0.2停止输出; 输出负载为空载时 ,P2.0输出高电平 .故障解除P0.2停止输出; 输出负载短路,P0.2输出高电平 ,故障解除 P0.2停止输出; 4,温度超过70度时 ,P0.2输出高电平 ,故障解除 P0.2停止输出;
R19
50K
输出电压检测
10K 热敏电阻输入
R22 13
热敏电阻输入 2
3
P0.3/Xin
P4.4/AIN4
输入电压检测 输出电压检测
C8 104
10K
R20 C7 104
10K
+5VBiblioteka C6 104RC 热敏电阻
温度越高,电阻值越小,反之。
75 度为:6.5K左右
P0.2/Xout
P4.3/AIN3
电动车无刷控制器电路图高清

今以应用最广泛的以PIC16F72为智能控制中心,350W的整机电路为例,整机电路如图1:(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂,我们将其简化成框图再看看:c:\iknow\docshare\data\cur_work\ t(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分:一、电源稳压,供应部分;二、信号输入与预处理部分;三、智能信号处理,控制部分;四、驱动控制信号预处理部分;五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分:PIC16F72组成的单片机智能处理、控制部分,因为其他电路都是为其服务或被其控制,弄清楚这部分,其它电路就比较容易明白。
(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源:该单片机有28个引脚,去掉电源、复位、振荡器等,共有22个可复用的IO口,其中第13脚是CCP1输出口,可输出最大分辨率达10BIT的可调PWM信号,另有AN0-AN4共5路AD模数转换输入口,可提供检测外部电路的电压,一个外部中断输入脚,可处理突发事件。
内部软件资源我们在软件部分讲解,这里并不需要很关心。
各引脚应用如下:1:MCLR复位/烧写高压输入两用口2:模拟量输入口:放大后的电流信号输入口,单片机将此信号进行A-D转换后经过运算来控制PWM的输出,使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3:模拟量输入口:电源电压经分压后的输入口,单片机将此信号进行A-D转换后判断电池电压是否过低,如果低则切断输出以保护电池,避免电池因过放电而损坏。
正常时电压应在3V以上4:模拟量输入口:线性霍尔组成的手柄调速电压输入口,单片机根据此电压高低来控制输出给电机的总功率,从而达到调整速度的目的。
5:模拟/数字量输入口:刹车信号电压输入口。
可以使用AD转换器判断,或根据电平高低判断,平时该脚为高电平,当有刹车信号输入时,该脚变成低电平,单片机收到该信号后切断给电机的供电,以减少不必要的损耗。
电动车无刷控制器电路图(高清)

今以应用最广泛的以PIC16F72为智能控制中心,350W的整机电路为例,整机电路如图1 :(原文件名:1.gif)图1:350W 整机电路图整机电路看起来很复杂,我们将其简化成框图再看看:(原文件名:2.gif)图2:电路框图种旌用制肌抽输扎 ©卫再想罟输入电路大体上可以分成五部分:一、 电源稳压,供应部分;二、 信号输入与预处理部分;三、 智能信号处理,控制部分;四、 驱动控制信号预处理部分;五、 功率驱动开关部分。
下面我们先来看看此电路最核心的部分: PIC16F72组成的单片机智能处理、控 制部分,因为其他电路都是为其服务或被其控制, 弄清楚这部分,其它电路就比 较容易明白。
唯丿;机冲沖I「心 7\ 电從放嵐部井 『朕世述*扎剧喉输入PtC'l4FT2(原文件名:3.gif )图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源:该单片机有28个引脚,去掉电 源、复位、振荡器等,共有22个可复用的IO 口,其中第13脚是CCP1输出口, 可输出最大分辨率达10BIT 的可调PWM 信号,另有AN0-AN4共5路AD 模数 转换输入口,可提供检测外部电路的电压,一个外部中断输入脚,可处理突发事 件。
内部软件资源我们在软件部分讲解,这里并不需要很关心。
各引脚应用如下:I : MCLR 复位/烧写高压输入两用口2:模拟量输入口:放大后的电流信号输入口,单片机将此信号进行 A-D 转换后 经过运算来控制PWM 的输出,使电流不致过大而烧毁功率管。
正常运转时电压 应在0-1.5V 左右 3:模拟量输入口:电源电压经分压后的输入口,单片机将此信号进行 A-D 转换 后判断电池电压是否过低,如果低则切断输出以保护电池,避免电池因过放电而 损坏。
正常时电压应在3V 以上4 :模拟量输入口:线性霍尔组成的手柄调速电压输入口,单片机根据此电压高 低来控制输出给电机的总功率,从而达到调整速度的目的。
电动车无刷控制器电路图(高清)

今以应用最广泛的以PIC16F72为智能控制中心,350W的整机电路为例,整机电路如图1:(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂,我们将其简化成框图再看看:(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分:一、电源稳压,供应部分;二、信号输入与预处理部分;三、智能信号处理,控制部分;四、驱动控制信号预处理部分;五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分:PIC16F72组成的单片机智能处理、控制部分,因为其他电路都是为其服务或被其控制,弄清楚这部分,其它电路就比较容易明白。
(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源:该单片机有28个引脚,去掉电源、复位、振荡器等,共有22个可复用的IO口,其中第13脚是CCP1输出口,可输出最大分辨率达10BIT的可调PWM信号,另有AN0-AN4共5路AD模数转换输入口,可提供检测外部电路的电压,一个外部中断输入脚,可处理突发事件。
内部软件资源我们在软件部分讲解,这里并不需要很关心。
各引脚应用如下:1:MCLR复位/烧写高压输入两用口2:模拟量输入口:放大后的电流信号输入口,单片机将此信号进行A-D转换后经过运算来控制PWM的输出,使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3:模拟量输入口:电源电压经分压后的输入口,单片机将此信号进行A-D转换后判断电池电压是否过低,如果低则切断输出以保护电池,避免电池因过放电而损坏。
正常时电压应在3V以上4:模拟量输入口:线性霍尔组成的手柄调速电压输入口,单片机根据此电压高低来控制输出给电机的总功率,从而达到调整速度的目的。
5:模拟/数字量输入口:刹车信号电压输入口。
可以使用AD转换器判断,或根据电平高低判断,平时该脚为高电平,当有刹车信号输入时,该脚变成低电平,单片机收到该信号后切断给电机的供电,以减少不必要的损耗。
电动车整车电气原理图

电动车整车电气原理图电动车整车电气原理图这是低电平刹车线路图这是高电平刹车线路图以上两个就是电动车整车线路图(简易)更多关于电动车维修请点击下面的链接电动车整车电气原理图电动机车故障维修手册电动车检测仪制作电动车综合检测仪制作电动车故障维修资料电动车三合一喇叭接线图电动车电机霍尔更换图解电动车维修电动车维修技术电动车故障维修无刷电机相角的判断无刷电机的接线方法电动车报警器(防盗器)的接法无刷电动车不能行走的故障检修控制器限流的检测方法怎样检测电机的霍尔好坏控制器缺相的检测电动车空载电流的测法怎样检测无刷控制器好坏无刷控制器的原理与维修无刷控制器好坏的测量方法无刷电动车控制器接线方法电动车闪光器电路图电动车电源转换器电路图电动车电源转换器接法电动车控制器维修电动车仪表维修电动车充电器维修三档变速控制器接线方法有刷电动车不能行走的故障检修电动车线路图大全电动车电路图大全常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源,配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理:220v交流电经T0双向滤波抑制干扰,D1整流为脉动直流,再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极,7脚为电源正极,6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制,调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈,可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器,其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用,以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管(16A60V)C10为低压滤波电容,D5为12V稳压二极管,U3(TL431)为精密基准电压源,配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
电动车无刷控制器电路图(高清)资料

今以应用最广泛的以PIC16F72为智能控制中心,350W的整机电路为例,整机电路如图1:(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂,我们将其简化成框图再看看:(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分:一、电源稳压,供应部分;二、信号输入与预处理部分;三、智能信号处理,控制部分;四、驱动控制信号预处理部分;五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分:PIC16F72组成的单片机智能处理、控制部分,因为其他电路都是为其服务或被其控制,弄清楚这部分,其它电路就比较容易明白。
(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源:该单片机有28个引脚,去掉电源、复位、振荡器等,共有22个可复用的IO口,其中第13脚是CCP1输出口,可输出最大分辨率达10BIT的可调PWM信号,另有AN0-AN4共5路AD模数转换输入口,可提供检测外部电路的电压,一个外部中断输入脚,可处理突发事件。
内部软件资源我们在软件部分讲解,这里并不需要很关心。
各引脚应用如下:1:MCLR复位/烧写高压输入两用口2:模拟量输入口:放大后的电流信号输入口,单片机将此信号进行A-D转换后经过运算来控制PWM的输出,使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3:模拟量输入口:电源电压经分压后的输入口,单片机将此信号进行A-D转换后判断电池电压是否过低,如果低则切断输出以保护电池,避免电池因过放电而损坏。
正常时电压应在3V以上4:模拟量输入口:线性霍尔组成的手柄调速电压输入口,单片机根据此电压高低来控制输出给电机的总功率,从而达到调整速度的目的。
5:模拟/数字量输入口:刹车信号电压输入口。
可以使用AD转换器判断,或根据电平高低判断,平时该脚为高电平,当有刹车信号输入时,该脚变成低电平,单片机收到该信号后切断给电机的供电,以减少不必要的损耗。
电动车线路图(大全)

电动车线路图大全电动自行车48v-500w电路图
电动自行车电路
电动自行车电路图
奥文wml36-180g电动自行车电路图
zkc3615mz电动自行车电路图
三友牌sayo20zhd2电动自行车电路图
电动自行车:芯片mc33035电路
电路图:电动自行车
中功率zys电动自行车电路图
电路图电动自行车
电路图之电动自行车
电路图之电动自行车新旭wmb
电动车无刷控制器电路图
电动自行车原理图01
电动自行车原理图02
电动自行车电路图03
电动自行车无刷专用芯片mc33035
电动车有刷控制器原理图
电动自行车新旭48v-500w 电路图
电动三轮车线路图
(注:可编辑下载,若有不当之处,请指正,谢谢!)。
电动车电路图和维修4

电动车电源转换器电路图3845内部结构及引脚功能工作原理:本图是根据实物剖析而来,电源经D2、R1为IC1提供+12V左右的电压,6脚输出脉冲经C4和变压器耦合后驱动Q1振荡,当Q1导通后输出电流通过L经C9滤波后向负载供电,当Q1截止时,变压器式电感B3磁能转变为电能,其极性左负右正,续流二极管D4导通,电流通过二极管继续向负载供电,使负载得到平滑的直流,当输出电压过低或过高时,从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC1 2脚与内部2.5V基准电压比较后控制Q1导通脉宽,从而使输出电压得到稳定。
当负载电流发生短路或超过8A时,IC1 3脚电压的上升会控制脉宽使Q1截止,以确保Q1的安全。
C8和R7构成振荡时间常数,本电路的振荡频率为65KHz,其计算公式为下:①误差放大器输出/补偿②电压反馈输入③电流取样输入④振荡电路时间常数⑤地⑥开关管驱动脉冲输出⑦电源⑧5V基准电压一般与振荡器相接这是低电平刹车线路图这是高电平刹车线路图以上两个就是电动车整车线路图(简易)电动车刹把原理详解刹把的作用就是当刹车时,控制器检测到刹车信号,无论在什么状态下都断开电机供电,分为:机械常开,机械常闭,电子常高,电子常低。
电子刹把是采用开关型霍尔元件的,所以有3条引线:电源(5V),信号,地。
在不刹车时有输出高低之分,所以叫常高,常低。
现在市场上常用电子常高刹把。
机械刹把的缺点是防水性能不好,长时间使用易发生接触不良,可靠性低,一般使用一年多,但价格便宜,电子刹把防水性能好,长时间使用不会有接触不良现象,但价格稍高,刹把有长线(1200MM)和短.(450MM)线之分,与不同车型配套使用。
电子刹把供电电压范围为:4.5V-24V(与电机霍尔电压相同)。
机械常开刹把和电子常高刹把都可以直接并联工作的(或门),而机械常闭刹把则串联工作(与门),电子常低刹把则用附加电路(电子开关线路)工作。
如何改刹把?电子刹把与机械刹把的区别就在于:电子刹把的刹车开关是由霍尔元件和磁钢组成的,其原理和无刷电机的霍尔一样,都是开关型的,霍尔元件靠感应磁钢的位置来输出高低电平信号,如捏住刹把后,霍尔元件和磁钢位置对应准确,输出高电平信号,信号驱动控制器内部的电子开关电路(NPN三极管组成),将转速信号与地旁路.还有一种是捏住后输出低电平信号,它驱动控制器内部由PNP三极管组成的电子开关电路,将转速信号与地旁路,机械刹把就很好理解了,内部就是一个常开开关,捏住刹把后开关闭合,将转速信号与地旁路,还有一种是常闭开关的刹把,因为现在市面上不常见了,就不介绍了,霍尔电子刹把的车子改为机械刹把的车子即把机械刹把的两根线(没有正负之分)其中一根线接信号线,另一根接负极线就可,红5V不用,其原理为:机械刹把两根线接在了控制器内部三极管(以常用的NPN电子开关电路为例)的集电极和负极上,因为集电极上就是控制器的转速信号经过的地方,即:机械刹把开关一闭合,就将转速信号与地(负极)旁路了.高电平:向控制器刹车线里面输入电压信号,控制器里面的电子开关导通,刹车动作。
