PCB设计中封装规范及要求
PCB设计规范-元器件封装库基本要求-模板
1.0目的用于研发中心硬件部PCB设计中所使用的焊盘、元器件封装库的命名、丝印、图形坐标原点等基本要求。
2.0范围本规范适用于公司硬件部所有PCB制作。
3.0职责及权限文件编写标准文件制定单位为研发中心硬件部，修改需要通知相关部门，其他任何单位和个人不得随意更改。
4.0术语SMD: Surface Mount Devices/表面贴装元件。
RA：Resistor Arrays/排阻。
MELF：Metal electrode Leadless face components/金属电极无引线端面元件.SOT：Small outline transistor/小外形晶体管。
SOD：Small outline diode/小外形二极管。
SOIC：Small outline Integrated Circuits/小外形集成电路.SSOIC: Shrink Small Outline Integrated Circuits/缩小外形集成电路.SOP: Small Outline Package Integrated Circuits/小外形封装集成电路.SSOP: Shrink Small Outline Package Integrated Circuits/缩小外形封装集成电路.TSOP: Thin Small Outline Package/薄小外形封装.TSSOP: Thin Shrink Small Outline Package/薄缩小外形封装.CFP: Ceramic Flat Packs/陶瓷扁平封装.SOJ:Small outline I ntegrated Circuits with J Leads/ “J”形引脚小外形集成电路.PQFP：Plastic Quad Flat Pack/塑料方形扁平封装。
SQFP：Shrink Quad Flat Pack/缩小方形扁平封装。
CQFP：Ceramic Quad Flat Pack/陶瓷方形扁平封装。
PCB工艺规范及PCB设计安规原则
PCB工艺规范及PCB设计安规原则为确保PCB（Printed Circuit Board）设计的质量和可靠性，制定并遵守一系列工艺规范以及安全规则是非常重要的。
本文将阐述PCB工艺规范及PCB设计的安规原则。
一、PCB工艺规范1.板材选择：-必须符合设计要求的电气性能、机械性能、尺寸等要求；-必须符合应用环境的工作温度范围。
2.排布与布线：-尽量减少板上的布线长度，增加抗干扰能力；-根据电路频率、信号速度等要求合理设计布线；-所有布线层之间，要合理选用必要的接地和供电是层，增强电磁兼容性。
3.参考设计规则：-依据电路功能和各器件的规格书，正确设计布线规则；-合理设置电线宽度、间隙及线距。
4.等电位线规定：-等电位线使用实线表示；-必须保证等电位线闭合，不得相互交叉。
5.电气间隙要求：-不同电压等级的电源线，必须保持一定的电气间隙，避免跳线；-电源与信号线应尽量分成两组布线；-信号线与信号线之间应保持一定距离，以减少串扰。
6.焊盘设计：-合理布局焊盘和接插件位置；-焊盘和焊孔的直径、间距等必须满足可焊性和可靠性要求。
7.线宽、间隔规定：-根据电流、信号速度和PCB层数等因素，合理决定线宽和线距；-涂阻焊层的孔内径要适应最小焊盘直径；8.焊盘过孔相关规范：-不得将NC、不焊接引脚和地板连接到焊盘；-必需焊接的引脚应通至PCB底面或RX焊盘，不得配通至其他焊盘。
二、PCB设计的安规原则1.电源输入与保护：-保证电流符合设计要求，在输入端添加过压、过流、短路等保护电路。
2.信号线与地线的安全：-信号线与地线应保持一定距离，以避免干扰和电磁辐射；-尽量避免使用跳线。
3.防静电保护：-添加ESD保护电路，提高抗静电能力；-配置合适的接地网络，减少静电影响。
4.温度管理：-避免过大的电流密度，以减少热量；-根据散热要求设计散热装置。
5.安全封装：-选择符合安全认证标准的元器件封装；-避免封装错误和元器件方向错误。
PCB可制造性设计规范
PCB可制造性设计规范PCB (Printed Circuit Board)的制造性设计规范是指在设计和布局PCB电路板时所需考虑的一系列规范和标准，以确保电路板的制造过程顺利进行并获得可靠性和性能。
一、尺寸规范1.PCB电路板的尺寸要符合制造商的要求，包括最小尺寸、最大尺寸和板上零部件之间的间距。
2.确保电路板的边缘清晰、平整，并防止零部件或钳具与电路板边缘重叠。
二、层规范1.根据设计要求确定所需的层次和层的数量，确保原理图和布局文件的一致性。
2.定义PCB的地平面层、电源层、信号层和垫层、焊盘层等的位置和规格。
三、元件布局规范1. 合理布局元件，以最小化路径长度和EMI (Electromagnetic Interference)，提高电路的可靠性和性能。
2.避免元件之间的相互干扰和干涉，确保元件之间有足够的间距，以便于焊接工序和维修。
四、接线规范1.线路走向应简洁、直接，避免交叉和环形走线。
2.确保信号和电源线路之间的隔离，并使用正确的引脚布局和接线技术。
五、电路可靠性规范1.选择适当的层次和厚度，以确保足够强度和刚度。
2.确保电路板表面和感应部件光滑，以防止划伤和损坏。
六、焊接规范1.在设计中使用标准的焊盘尺寸和间距，以方便后续的手工或自动焊接。
2.制定适当的焊盘和焊缺陷防范措施，以最小化焊接问题的发生。
七、标准规范1. 遵循IPC (Institute for Interconnecting and Packaging Electronic Circuits)标准，以确保PCB的制造符合国际标准。
2.正确标注和命名电路板上的元件和信号，以方便生产和测试。
八、生产文件和图纸规范1.提供准确和详细的生产文件和图纸，包括层叠图、金属化孔、引线表和拼图图等。
2.确保文件和图纸的易读性和可修改性。
九、封装规范1.选择适当的封装类型和尺寸，以满足电路板的要求。
2.避免使用不常见或过于复杂的封装，以确保可靠的元件焊接和连接。
FPC PCB焊盘元件封装设计规范

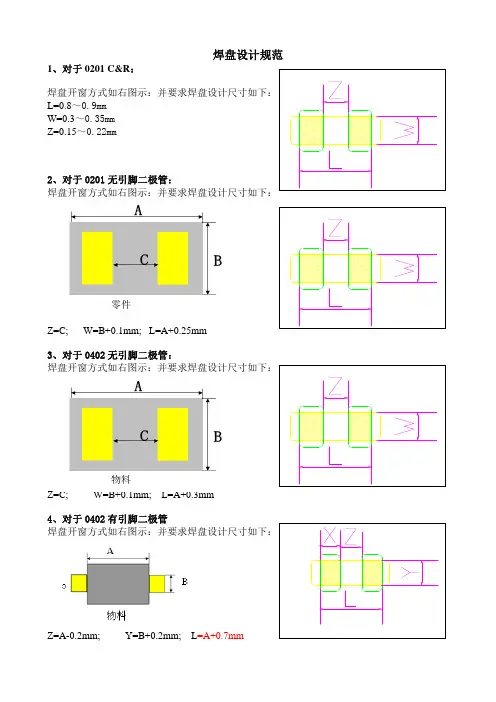

焊盘设计规范1、对于0201 C&R ：焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：L=0.8～0.9mmW=0.3～0.35mmZ=0.15～0.22mm2、对于0201无引脚二极管：焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：Z=C; W=B+0.1mm; L=A+0.25mm3、对于0402无引脚二极管：焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：Z=C; W=B+0.1mm; L=A+0.3mm4、对于0402有引脚二极管焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：Z=A-0.2mm; Y=B+0.2mm; L =A+0.7mm 零件物料5、对于0402 C&R焊盘开窗方式如右图示：并要求焊盘设计尺寸如下Z=0.25～0.3mmL=1.3～1.65mmW=0.55～0.7mm6.对于0603 C&R焊盘开窗方式如右图示：Z=0.7～0.8mmX=0.8～1.0mmY=0.9～1.0mm6.对于0603二极管焊盘开窗方式如右图示：Z=A-0.2mm; Y=B+0.2mm; L=A+0.7mm6.对于0805 C&R焊盘开窗方式如右图示：Z=0.8～1.0mmX=1.2～1.45mmY=1.35～1.5mm7、LED 焊盘设计如右图示：8、QFN 焊盘设计如右图示：并要求焊盘设计尺寸如下X=B+0.6mm; W=A ～A+0.05mm9、CN 焊盘设计如右图示：L=A+0.6mm; W=B +0.4mm0.05~0.08mm物料10、定位孔设计如右图示：将定位孔设计在贴装区对角，形状圆孔，直径优先1.2mm和, 二选1mm;。
PCB工艺设计规范
PCB工艺设计规范1. 厚度规范：PCB的厚度是指PCB板的整体厚度，包括铜箔厚度和基板厚度。
通常，常用的PCB板厚度为1.6mm，厚度小于0.8mm的为薄板，大于2.4mm的为厚板。
在设计中，需要根据具体的应用需求和制造工艺要求选择适当的板厚，以确保PCB的机械强度和电性能。
2. 最小线宽线距规范：线宽和线距是PCB中电路走线的基本要素。
在设计中，需要根据电路的复杂性、元器件封装的引脚间距以及制造工艺的要求来确定线宽和线距。
一般情况下，常见的线宽线距为0.15mm，对于高密度集成电路和高频电路，线宽线距可以更小，如0.1mm。
3.确保电信号完整性的规范：在高速信号和高频电路设计中，为了保证电信号的完整性，需要采取一系列措施，包括使用合适的PCB材料、布线布局、地与电源平面的设置、阻抗匹配和信号层堆叠等。
此外，还需要考虑信号的传输延迟，尽量缩短信号传输路径，减少信号的反射和串扰。
4.元器件布局规范：元器件的布局直接影响到电路的性能和可靠性。
在进行布局时，需要注意以下几点：首先，元器件之间的布局要合理，避免互相干扰；其次，布局要符合热分布平衡的原则，尽量避免热点集中；最后，布局要注意便于元器件的调试和维护。
5.焊接规范：PCB的焊接是PCB制造的重要步骤之一、在进行焊接时，需要根据不同的焊接方式和元器件类型选择合适的焊接方法。
常见的焊接方式有手工焊接、波峰焊接和无铅焊接。
此外，还需要注意焊接温度和时间，避免过高的温度和时间对PCB和元器件产生损害。
6.通孔设计规范：通孔是PCB中连接不同层电路的重要通道。
为了确保通孔的质量和可靠性，通孔设计时需要注意以下几点：首先，通孔尺寸应符合元器件引脚和焊盘的要求；其次，通孔布局应合理，避免通孔过多导致PCB变形和信号串扰；最后，通孔孔径和层数需要根据通孔负载和导通电流来确定。
以上是几个常见的PCB工艺设计规范，通过遵循这些规范可以有效地提高PCB设计的质量和可靠性。
PCB设计中封装规范及要求
PCB设计中封装规范及要求PCB（Printed Circuit Board，印刷电路板）是现代电子产品中常见的一种基础组成部分，用于连接电子元器件并传导电信号。
在进行PCB设计过程中，封装规范和要求是非常重要的，它们直接影响了PCB的性能、可靠性和生产效率。
本文将详细介绍PCB设计中的封装规范和要求。
1.封装规范在PCB设计中，封装规范是指PCB元件封装的几何形状、尺寸、引脚布局和连接方式等的标准化要求。
下面是一些常见的封装规范：（1）尺寸规范：首先，封装应符合原理图中所示的尺寸和轮廓要求。
其次，对于贴片组件封装，引脚的间距、封装的长宽比等也需要满足相关标准。
（2）引脚布局：引脚布局应考虑到元件的安装和焊接方便性，避免引脚之间的短路和其他不必要的问题。
引脚的顺序可以按照相对原点的位置、数字顺序或按照特定功能进行排序。
（3）焊盘规范：对于贴片元件，焊盘的形状和尺寸应与引脚匹配，并考虑焊接工艺的要求，如合适的焊接垫大小、间距和形状。
（4）三维模型规范：为了在PCB设计时进行三维可视化布局和冲突检查,每个封装都应有相应的三维模型，包括组件的外形、引脚、焊盘等。
2.封装要求在PCB设计中，封装要求是指在实际设计过程中需要满足的一些要求。
下面是一些常见的封装要求：（1）一致性：对于相同功能的元器件，应使用相同的封装，以确保板上的元件一致性，避免布局和焊接的问题。
（2）可靠性：封装应设计为可靠的，以确保电路的稳定性和长期可靠运行。
封装的外形和焊接足够牢固，焊盘和引脚的连接可靠。
（3）散热性能：对于功率较大的元器件（如功放器件、处理器等），封装要求应考虑到其散热性能。
为了降低元器件温度，应设计合适的热传导路径和散热装置。
（4）DRC检查规则：封装设计应符合设计规则检查（Design Rule Check，DRC）的要求，包括最小间距、最小径迹宽度、最小孔径等。
总之，封装规范和要求是PCB设计过程中必须要考虑的重要因素。
印制电路板(PCB)中贴片元件封装焊盘尺寸的规范
PCB中贴片元件封装焊盘尺寸的规范在PCB中画元器件封装时，经常遇到焊盘的大小尺寸不好把握的问题，因为我们查阅的资料给出的是元器件本身的大小，如引脚宽度，间距等，但是在PCB板上相应的焊盘大小应该比引脚的尺寸要稍大，否则焊接的可靠性将不能保证。
下面将主要讲述焊盘尺寸的规范问题。
为了确保贴片元件（SMT)焊接质量，在设计SMT印制板时，除印制板应留出3mm-8mm 的工艺边外，应按有关规范设计好各种元器件的焊盘图形和尺寸，布排好元器件的位向和相邻元器件之间的间距等以外，我们认为还应特别注意以下几点:（1）印制板上，凡位于阻焊膜下面的导电图形（如互连线、接地线、互导孔盘等）和所需留用的铜箔之处，均应为裸铜箔。
即绝不允许涂镀熔点低于焊接温度的金属涂层，如锡铅合金等，以避免引发位于涂镀层处的阻焊膜破裂或起皱，以保证PCB板的焊接以及外观质量。
（2）查选或调用焊盘图形尺寸资料时，应与自己所选用的元器件的封装外形、焊端、引脚等与焊接有关的尺寸相匹配。
必须克服不加分析或对照就随意抄用或调用所见到的资料J 或软件库中焊盘图形尺寸的不良习惯。
设计、查选或调用焊盘图形尺寸时，还应分清自己所选的元器件，其代码（如片状电阻、电容）和与焊接有关的尺寸(如SOIC,QFP 等）。
（3）表面贴装元器件的焊接可靠性，主要取决于焊盘的长度而不是宽度。
（a）如图1所示，焊盘的长度B等于焊端（或引脚）的长度T，加上焊端（或引脚）内侧（焊盘）的延伸长度b1，再加上焊端（或引脚）外侧（焊盘）的延伸长度b2，即B=T+b1+b2。
其中b1的长度（ 约为0.05mm—0.6mm），不仅应有利于焊料熔融时能形成良好的弯月形轮廓的焊点，还得避免焊料产生桥接现象及兼顾元器件的贴装偏差为宜；b2的长度（约为0.25mm—1.5mm），主要以保证能形成最佳的弯月形轮廓的焊点为宜（对于SOIC、QFP等器件还应兼顾其焊盘抗剥离的能力）。
（b）焊盘的宽度应等于或稍大（或稍小）于焊端（或引脚）的宽度。
Allegro PCB封装库的设计与规范
这种管理方式的优点是占用的资源比较少，当要批量更新焊盘的时候只要更新PAD库里 的焊盘，再刷新一下电路板就ok，这就是为什么用Allegro打开PCB会比用Protel快的原因，资 源是一点点省下来的。
1 Allegro封装库基本介绍
与Protel封装的区别
Allegro 封装库的 PAD number是唯一的， Protel PCB封装库PAD number可以不唯一。 这就要求我们在设计原理图库的时候Pin number也要和Allegro封装库对应起来，否 则设计的电路图没法导入Allegro里作PCB设计。
例如：bga484_1r00_23x23 表示484 管脚，球间距为1mm，Body size 为23mm 乘以23mm 的BGA 封装。
qfp100_0r50_16x16 表示100 管脚，脚间距为0.5mm，最大外型尺寸为16mm 乘以 16mm 的QFP 封装。 3）SOP、SO、SSOP、TSOP、TSSOP 类封装元件： sop/tsop/ssop/tssop＋管脚数_Pitch_Full size 宽度 例如： tssop8_0r65_4r90 表示管脚数为8，管脚间距为0.65mm，Full size 宽度为4.9mm 的 TSSOP封装。
2 Allegro封装库设计规范
PCB 封装名称的命名方法。
1）标准两管脚分立器件： 阻容感等贴装分立器件，根据国际标准命名法则0402、0603、1206、1210、1805…等，以 其实体英制大小进行标准命名。 2）集成芯片类封装元件： 比如：BGA、 QFP、QFN、PLCC、 DFN、SON等等类型芯片，命名规则为： 芯片类型＋管脚数_Pitch_Full size
2 Allegro封装库设计规范
PCB设计规范
PCB设计规范一．PCB 设计的布局规范（一）布局设计原则1. 组件距离板边应大于5mm。
2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。
3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。
4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。
5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。
6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。
7. 输入、输出组件尽量远离。
8. 带高电压的元器件应尽量放在调试时手不易触及的地方。
9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。
手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。
对于自身温升高于30℃的热源，一般要求：a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。
若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。
11. 可调组件的布局应便于调节。
如跳线、可变电容、电位器等。
12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。
13. 布局应均匀、整齐、紧凑。
14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。
15. 去耦电容应在电源输入端就近放置。
16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。
18. 插拔类的组件应考虑其可插拔性。
影响装配，或装配时容易碰到的组件尽量卧倒。
（二）对布局设计的工艺要求1. 外形尺寸从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm ～350 mm）”。
cob封装pcb设计要求
cob封装pcb设计要求以COB封装PCB设计要求为标题的文章PCB（Printed Circuit Board）是电子产品中不可或缺的一部分，它承载着电子元器件并提供电气连接和机械支撑。
COB（Chip on Board）封装技术作为一种常见的封装方式，具有体积小、可靠性高、抗振动性能好等特点，因此在各类电子设备中广泛应用。
本文将从设计要求的角度来探讨COB封装PCB的相关内容。
COB封装PCB的设计要求之一是电路布局的合理性。
在设计过程中，应根据电路的功能和信号传输的需求，合理安排各个元器件的位置和连线。
同时，还要考虑到元器件之间的电磁兼容性，尽量避免相互干扰。
此外，还应注意布线的长度和宽度，以降低电阻和电感对信号传输的影响。
COB封装PCB的设计要求还包括良好的散热性能。
由于COB封装将芯片直接粘贴在PCB上，因此散热是一个重要的考虑因素。
在设计过程中，应合理选择散热材料和散热结构，以提高散热效果。
此外，还可以通过增加散热片、设置散热孔等方式来增加散热面积，提高散热效率。
COB封装PCB的设计要求还包括可靠性和稳定性。
在设计过程中，应选择高品质的材料和元器件，以确保产品的可靠性。
同时，还应注意PCB的抗振动和抗冲击能力，以应对各种工作环境下的挑战。
此外，还应进行严格的测试和验证，确保产品在各种工作条件下都能正常运行。
COB封装PCB的设计还要考虑到生产工艺的可行性。
在设计过程中，应合理安排元器件的位置和布线，以便于生产和组装。
同时，还要注意元器件之间的间距和封装方式，以便于焊接和测试。
总结起来，COB封装PCB设计要求包括电路布局的合理性、良好的散热性能、可靠性和稳定性、生产工艺的可行性等多个方面。
在设计过程中，应根据产品的要求和特点，综合考虑各个方面的因素，以达到最佳的设计效果。
同时，还应进行严格的测试和验证，以确保产品的质量和性能。
只有在满足这些设计要求的基础上，才能生产出高质量的COB封装PCB产品。
PCB封装设计规范 V0
PCB封装设计规范文件编号：受控标识：版本状态：发放序号：编制：日期：审核：日期:批准：日期：目录1、目得....................................................................................................................... 错误!未定义书签。
2、适用范围................................................................................................................. 错误!未定义书签。
3、职责ﻩ错误!未定义书签。
４、术语定义ﻩ错误!未定义书签。
5、引用标准ﻩ错误!未定义书签。
6、PCＢ封装设计过程框图........................................................................................ 错误!未定义书签。
7、ＳMC(表面组装元件)封装及命名简介................................................................ 错误!未定义书签。
８、ＳMD（表面组装器件）封装及命名简介 ........................................................ 错误!未定义书签。
9、设计规则ﻩ错误!未定义书签。
10、ＰCB封装设计命名方式ﻩ错误!未定义书签。
1１、ＰCB封装放置入库方式 .................................................................................. 错误!未定义书签。
１2、封装设计分类ﻩ错误!未定义书签。
PCB封装命名规范V1.2
连接。
8) 命名格式中的“/”，表示“或者”的意思。
9) 如果零件规格书有推荐值，以推荐值为准。
PTH焊盘
① 焊盘类型：Pad表示是金属化(plated)焊盘(pad)。
② (W)_(H)：焊盘的外形尺寸。
13
定义
电阻
电阻(Resistor)是所有电子电路中使用最多的元件，单位是“欧姆”，用字母“R”表示。
电容
电容(capacitor)是表征两个导电体和导电体间的电介质在单位电压作用下，储藏电荷能力的参量，单位是“法拉”，用字母“C”表示。
电感
电感(inductor)是表征一个载流线圈及其周围导磁物质性能的参量，是与电路中电磁感应现象相关的。电感是“自感”和“互感”的总称，单位是“亨利”，简称“亨”，自感用字母“L”表示，互感用字母“M”表示。
BGA
BGA是一种新型的表面安装技术，称作球栅阵列封装(Ball Grid Array)。它的引脚成球形阵列状分布在封装的底面上。
封装术语缩写
BGA--ball grid array
BQFP--quad flat package with bumper
C--(ceramic)
CLCC--ceramic leaded chip carrier
此焊盘对应的*.fsm文件或者*.ssm文件的命名格式为sh_(A)_(B)
PTH焊盘命名规范
PTH焊盘命总则
1) 命名合法字符为：小写字母，数字，下划线“_”，任何其他字符均为非法字符。首位不
能为数字和下划线“_”。
2) 命名字符(包括下划线“_”)最多为18个。
史上最全的pcb封装命名规范
史上最全的pcb封装命名规范篇一：PCB封装库命名规则资料PCB封装库命名1、集成电路（直插）:用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装 3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N4148 6 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装 8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm10.3如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针10.4封装库元件命名一、多引脚集成电路芯片封装SOIC、SOP、TSOP在AD7.1元器件封装库中的命名含义。
PCB电路设计规范及要求
PCB电路设计规范及要求板的布局要求一、印制线路板上的元器件放置的通常顺序：1、放置与结构有紧密配合的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的LOCK 功能将其锁定，使之以后不会被误移动；2、放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC 等；3、放置小器件。
二、元器件离板边缘的距离：1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、可能的话所有的元器件均放置在离板的边缘3mm以内或至少大于板厚，这是由于在大批量生产的流水线插件和进行波峰焊时，要提供给导轨槽使用，同时也为了防止由于外形加工引起边缘部分的缺损，如果印制线路板上元器件过多，不得已要超出3mm范围时，可以在板的边缘加上3mm的辅边，辅边开V 形槽，在生产时用手掰断即可。
三、高低压之间的隔离：在许多印制线路板上同时有高压电路和低压电路，高压电路部分的元器件与低压部分要分隔开放置，隔离距离与要承受的耐压有关，通常情况下在2000kV时板上要距离2mm，在此之上以比例算还要加大，例如若要承受3000V的耐压测试，则高低压线路之间的距离应在3.5mm以上，许多情况下为避免爬电，还在印制线路板上的高低压之间开槽。
四、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
PCB板器件封装设计规范
PCB板器件封装设计规范一、目的：本规范规定公司产品PCB板器件封装设计中要求与注意事项，保证公司产品所有PCB板设计、器件使用的统一性，便于公司对产品PCB设计要求与可靠性的监控，及便于对产品PCB审核与归档。
本文档规定元器件封装库设计中需要注意的一些事项，目的是使设计规范化，并通过将经验固化为规范的方式，避免设计过程中错误的发生，最终提高产品质量。
发点是为了培养硬件开发人员严谨、务实的工作作风和严肃、认真的工作态度，增强他们的责任感和使命感，提高工作效率和开发成功率，保证电路设计的可靠性。
二、范围：本规范适用于公司产品中所有PCB板器件封装设计规范。
三、设计软件规定：统一采用Altium公司PCB电子电路设计软件，版本为Altium 20软件。
四、概述：1、技术开发人员在涉及公司已规范PCB板封装库中未有的器件时，自行设计PCB板器件封装需遵从本设计规范；2、公司产品PCB板设计时，器件选用尽量选用公司PCB板器件封装库中的器件，不得自行设计。
若对公司元件封装有异议或有更好的建议，请告知项目管理员或上级领导；3、公司PCB板器件封装库：①公司按PCB板器件封装设计规范设计组建公司通用器件封装库，内应有电容的电阻、电感、变压器、集成电路、端子、外加工器件、焊线焊盘、MARK点、安装孔等器件的封装；②电容元件封装内应有无极性电容、电解电容、表贴电解电容等电容器件的封装；③封装库的日常补充和完善归项目管理员管理。
五、器件封装设计原则：1、公司封装库中没有的器件，设计者遵从本设计原则自行设计，也可向研发总监提出设计要求，对于可预料今后长期使用的元件封装由研发总监安排人员进行封装库补充；2、遵从器件型号命名原则，系列器件具有标准封装的采用封装形式命名，如表贴电容或表贴电阻0805或1206；3、相同尺寸封装可以有不同器件型号，如电解电容，以避免借用封装；4、器件封装设计时主要考虑的因素：①器件面积与封装面积之比为提高封装效率，尽量接近1：1；②引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高能；③基于散热的要求，封装越薄越好。
PCB设计规范
PCB工艺设计规范1.目的规范产品的PCB工艺设计，规定PCB工艺设计的相关参数，使得PCB的设计满足可生产性、可测试性、安规、EMC、EMI等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。
2.适用范围本规范适用于所有电了产品的PCB工艺设计，运用于但不限于PCB的设计、PCB投板工艺审查、单板工艺审查等活动。
本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准。
3.定义导通孔（via）：一种用于内层连接的金属化孔，但其中并不用于插入元件引线或其它增强材料。
盲孔（Blind via）：从印制板内仅延展到一个表层的导通孔。
埋孔（Buried via）：未延伸到印制板表面的一种导通孔。
过孔（Through via）：从印制板的一个表层延展到另一个表层的导通孔。
元件孔（Component hole）：用于元件端子固定于印制板及导电图形电气联接的孔。
Stand off：表面贴器件的本体底部到引脚底部的垂直距离。
4.引用/参考标准或资料TS—S0902010001 <<信息技术设备PCB安规设计规范>>TS—SOE0199001 <<电子设备的强迫风冷热设计规范>>TS—SOE0199002 <<电子设备的自然冷却热设计规范>>IEC60194 <<印制板设计、制造与组装术语与定义>> （Printed Circuit Board design manufacture and assembly-terms and definitions）IPC—A—600F <<印制板的验收条件>> （Acceptably of printed board）IEC609505.规范内容5.1 PCB板材要求5.1.1确定PCB使用板材以及TG值确定PCB所选用的板材，例如FR—4、铝基板、陶瓷基板、纸芯板等，若选用高TG值的板材，应在文件中注明厚度公差。
PCB设计中封装规范及要求
PCB设计中封装规范及要求在PCB设计中，封装规范及要求是确保电子元器件正确安装和连接的关键。
封装规范包括封装类型、封装尺寸、引脚排列和标识等方面的要求。
下面将详细介绍PCB设计中的封装规范及要求。
1.根据电子元器件的类型和功能，选择合适的封装类型。
常见的封装类型有直插式、表面贴装式（SMD）、塑料封装、芯片级封装等。
2.封装类型要与印刷电路板的制造工艺兼容，确保正常安装和焊接。
1.了解电子元器件的封装尺寸，包括长、宽、高和引脚间距等参数。
2.封装尺寸要与印刷电路板的尺寸和布局相匹配，确保元器件能够正确安装在PCB上。
1. 引脚排列要符合标准封装规范，如DIP封装的引脚间距为2.54mm，SMD的引脚间距为0.8mm、0.65mm或0.5mm等。
2.引脚排列要与电子元器件的引脚布局相匹配，确保引脚能够正确连接到PCB上的焊盘。
1.引脚标识要清晰可见，便于用户正确安装和连接。
2.引脚标识要与元器件封装图和PCB布局图相匹配，确保标识正确对应于相应的引脚。
1.直插式封装的引脚要与PCB上的焊盘间距相匹配，确保准确插入。
2.插入力度要适中，既能保证稳固连接，又不会损坏焊盘。
3.如果需要永久固定直插式封装，可使用焊接或者固定夹具等方式。
1.表面贴装式封装的引脚要与PCB上的焊盘精确对位，确保正确焊接。
2.焊盘要选用适合封装尺寸的大小和形状，确保焊点质量。
3.在布局时要留出合适的间距，以便于元器件的正确安装和热释放。
1.芯片级封装的引脚要与PCB的布线规则相符，包括最小间距和宽度等。
2.引脚与PCB的连接方式可以是焊接、插接或者压装等。
3.必要时可添加热敷插座或散热片等附加散热元件，确保芯片的正常工作温度。
总结：在PCB设计中，封装规范及要求是确保电子元器件正确安装和连接的关键。
封装规范不仅包括封装类型、封装尺寸、引脚排列和标识等方面的要求，还需要根据具体的电子元器件类型和功能进行合理选择。
仔细遵循封装规范，可以大大提高PCB的可靠性和稳定性。
PCB板器件封装设计规范
PCB板器件封装设计规范1.封装选择：在选择封装时，应根据电路板的特点和设计要求来选择最适合的封装类型。
常见的封装类型包括DIP、SOP、QFP、BGA等。
应根据尺寸、功耗、散热等因素进行合理选择。
2.封装尺寸：在确定封装尺寸时，应根据器件尺寸、间距和连接器的布局等要素进行合理安排，以确保器件之间的互相连接和散热的有效性。
3.引脚布局：在进行引脚布局时，应将相应功能的引脚进行分组，并尽量避免相同功能的引脚相邻排列。
同时，还应考虑到引脚间的间距，以方便焊接和维护。
4.引脚阵列方式：对于引脚数量较多的器件，应采用双排或多排引脚的方式进行排列，以减小封装面积，提高电路板的密度。
5.焊盘设计：在进行焊盘设计时，应根据焊接方式（手工焊接或自动化焊接）、焊层结构（单面或双面）等因素进行合理选择。
焊盘的尺寸和间距应符合相关标准，以确保焊接质量。
6.绝缘设计：对于需要进行绝缘的器件，应在封装设计中考虑到相应的绝缘要求。
如在器件四周设置绝缘垫，以确保电路板的绝缘性能。
7.热散设计：对于功耗较高的器件，应进行合理的热散设计，以避免温度过高造成电路板损坏。
可以通过加装散热片、设计散热通道等方式进行热散设计。
8.封装标识：在封装设计中，应在器件封装上标注清晰的标识，包括器件名称、封装类型、引脚位置等信息，以方便焊接和维护。
9.封装材料：在选择封装材料时，应选择具有良好耐热性、耐湿性和耐磨性的材料。
常见的封装材料有塑料、陶瓷等。
10.封装可靠性测试：在进行封装设计后，应进行相应的可靠性测试，包括耐压测试、振动测试、温度循环测试等，以确保封装设计的质量和可靠性。
总之，PCB板器件封装设计规范对于提高电路板的性能和可靠性至关重要。
通过遵循上述规范，可以有效地减少设计中的错误和故障，提高电路板的工作效率和寿命。
