江阴大桥的设计原理

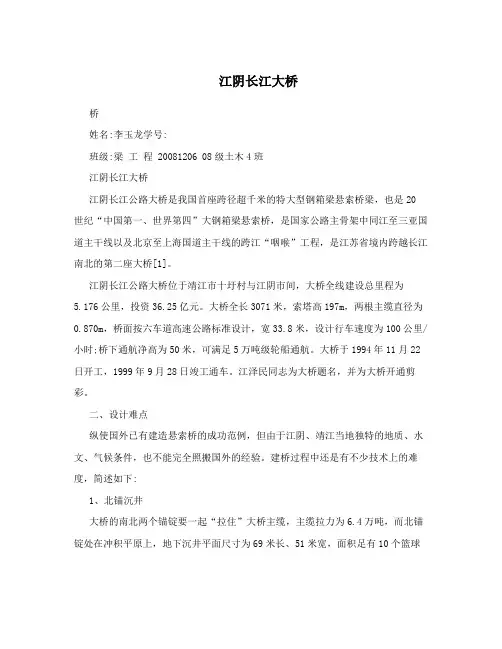

江阴长江大桥

江阴长江大桥桥姓名:李玉龙学号:班级:梁工程 20081206 08级土木4班江阴长江大桥江阴长江公路大桥是我国首座跨径超千米的特大型钢箱梁悬索桥梁，也是20世纪“中国第一、世界第四”大钢箱梁悬索桥，是国家公路主骨架中同江至三亚国道主干线以及北京至上海国道主干线的跨江“咽喉”工程，是江苏省境内跨越长江南北的第二座大桥[1]。

江阴长江公路大桥位于靖江市十圩村与江阴市间，大桥全线建设总里程为5.176公里，投资36.25亿元。

大桥全长3071米，索塔高197m，两根主缆直径为0.870m，桥面按六车道高速公路标准设计，宽33.8米，设计行车速度为100公里/小时;桥下通航净高为50米，可满足5万吨级轮船通航。

大桥于1994年11月22日开工，1999年9月28日竣工通车。

江泽民同志为大桥题名，并为大桥开通剪彩。

二、设计难点纵使国外已有建造悬索桥的成功范例，但由于江阴、靖江当地独特的地质、水文、气候条件，也不能完全照搬国外的经验。

建桥过程中还是有不少技术上的难度，简述如下:1、北锚沉井大桥的南北两个锚锭要一起“拉住”大桥主缆，主缆拉力为6.4万吨，而北锚锭处在冲积平原上，地下沉井平面尺寸为69米长、51米宽，面积足有10个篮球场大，下沉要穿过4层不同土质，稍有不慎很有可能造成歪斜、扭转等严重问题，其下沉过程长达20个月。

2、主缆架设主缆是江阴大桥的主要承重构件，“吊”起总重达18,000吨的钢桥面和5,000吨沥青路面，还有行车活载，江阴大桥共两根主缆，共重8,400吨，由169根索股组成，每股重50吨。

主缆架设采用预制平行束股设法(PPWS)，要把50吨重2,200米长的一根根索股在空中进行架设，从牵引、张拉、成形到调索，每一个环节都有很多不可预见的技术难度，而且书夜高空作业，天气的影响很大，其架设难度在国第三:英国的亨伯格桥，建成于1981年，主跨1,410米; 第四:江阴长江公路大桥，建成于1999年，主跨1,385米; 第五:香港青马大桥，建成与1997年，主跨1,377米。

江阴大桥

3.1 江阴大桥大跨径桥梁可分为梁、拱、吊、组合四种基本体系,主要有悬索桥和斜拉桥两种类型。

大跨径桥梁GPS 平面控制网要按照《全球定位系统(GPS) 铁路测量规程》C 级网的要求进行测量, 观测时段长> 60min , 数据采样间隔为15s ,每时段可见卫星数> 5 , 卫星截止高度角15 °[5] 。

在大跨径桥梁工程中, 由于实测边长在投影面上的变形很大, 常采用工程独立坐标系的坐标, 这样就存在GPS 定位成果的坐标转换问题。

常用的转换模型(1) 为:X d=(1+M)X w+ ΔX0 + RX w ( 1 )式中R 为两个坐标系的旋转矩阵, ΔX0为两个坐标系的平移参数向量, M为尺度变化参数。

所以必须明确GPS 成果所采用的坐标系统和起算数据, 即明确GPS 控制网的基准。

构造出大跨径桥梁GPS 控制网的准则矩阵。

准则矩阵是以一个理想结构来给定控制网位置参数的协因数矩阵[3] 。

用TK(Taylor 2Karman) 结构可以构造出准则矩阵Q xx 。

对于控制网中1 , 2 两点的协因数子阵(2) :σ x1 x1 σ x1 y 1 σ x1 x 2 σ x1 y 2σy 1 y 1 σy 1 y 2 σy 1 x 2q 1 , 2 =σ x2 x 2 σ x2 y 2 （2）σ y2 y 2其中σ xi x j= F m( S ij ) + [ F i( S ij)-F m( S ij) ]Δ x2ij/S 2ijσ xi y j= [ F i( S ij) -F m( Sij) ]Δ x ij Δ y ij/S 2ijσy i x j= F m( S ij ) + [ F i( S ij) -F m( S ij) ]Δ y 2 ij/S 2ij式中: Δ x , Δ y 为坐标差, S 为边长, F m ( S) 和F i ( S) 为横向和纵向相关函数。

用式(3) 求出横向和纵向相关函数:F i ( S) = -4 d 2/S 2+ 2 K 0 (S/d) +4 d/SK 1 (S/d) +2 (S) K1 (S/d)F m ( S) =4 d 2S 2- 2 K 0 (S/d) -4 d/SK 1 (S/d) ( S > 0 ) ( 3 )其中: 当S = 0 时, F i ( 0 ) = F m ( 0) =1式中K 0 (S/d) 和K 1(S/d) 分别为变形贝塞尔函数, d 为特征距离, 取GPS 控制网中最短边的长度。

六年级上册科学复习资料简答题1

六年级上册科学简答题第一单元：工具和机械第1课：运用工具1.比一比，试一试，粗柄的螺丝刀和细柄的螺丝刀起螺丝钉，哪个要简洁？答：粗柄的螺丝刀能更简洁地起出螺丝钉。

2.人们为什么要运用工具？答：有一些很费劲、很难做的事情，假如我们运用了工具就可以省力、便利地完成了。

第2课：杠杆的科学3.一个大人及一个小孩玩压跷跷板嬉戏，怎样玩小孩才能把大人压起来？答：大人离跷跷板的支点间隔小一些，小孩离跷跷板的支点远一些，小孩就能把大人压起来。

4.怎样用杠杆尺来探讨杠杆是否省力？应当搜集什么数据？怎样搜集数据？答：应自主确定两端挂钩码的位置和数量〔要求只在左右各选一个位置挂钩码〕，当杠杆尺静止不动时，把杠杆尺挂钩码的位置和数量记录在书或活动手册上〔可用斜线或横线记录杠杆尺的状态〕。

第3课：杠杆类工具的探讨5.当杠杆的力点距支点及重点距支点的间隔相等时，用的力气及物体重量有什么关系？答：当力点距支点及重点距支点的间隔相等时，用的力气及物体的重量相等。

6.探讨拧螺丝时为什么用螺丝刀比较省力？答：因为这是杠杆原理，力点离支点愈远那么愈省力，愈近就愈费劲；假如重点、力点间隔支点一样远，就不省力也不费劲，螺丝刀力点离支点远，所以省力。

7.剪刀是利用杠杆原理制成的，你能找出它的三个点吗？答：支点在穿插处，重点在剪刀的刀刃口，力点在手柄部。

“秤砣虽小，能压千斤〞的道理吗？提绳的位置对秤的运用有什么影响？答：“秤砣虽小，能压千斤〞，这是杠杆类工具运用的一个典型现象。

提绳的位置可以影响秤的最小秤量和最大称量值。

第4课：轮轴的隐私9.你能解答轮轴有什么作用？答：轮轴可以传递力，可以变更用力方向，并能变更力的大小。

在轮上用力带动轮轴转动，省力；在轴上用力带动轮转动，费劲。

10.我们四周哪些东西运用了轮轴原理制成的？答：方向盘、门把手、水龙头、自行车车把等是运用轮轴原理制成的。

第5课：定滑轮和动滑轮11.拉窗帘运用的是什么滑轮，为什么？答：拉窗帘用的是定滑轮。

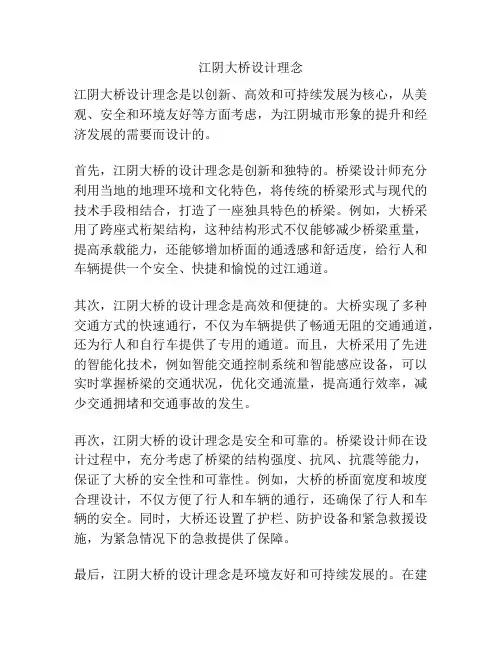

江阴大桥设计理念
