电磁阀工作原理纵观国内外电磁阀,到U前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构与材料上得不同以及原理上得区别反冲式乂可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式乂可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分乂可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开;断电时,电磁力消失,幕弹簧力把关闭元件压在阀座上阀门关闭。

(常开型与此相反"特点:在真空、负压、零压差时能正常工作,DN5 0以下可任意安装,但电磁头体积较大。

如我公司引进HER ION公司技术生产得直动电磁阀可用于1、33X1 0-4Mpa真空。

A二、反冲型电磁阀心原理:它得原理就是一种直动与先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀得同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点:在零压差或高压时也能可翥工作,但功率及体积较大,要求竖直安装。

亠三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差,依鼎介质压力推动主阀关闭件上移,阀门开启;断电时,弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。

特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。

金两位三通电磁阀通常与单作用气动执行机构配套使用,两位就是两个位置可控:开一关,三通就是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构得进气口连接,1个与执行机构排气口连接,具体得工作原理可以参照单作用气动执行机构得工作原理图。

金两位五通电磁阀通常与双作用气动执行机构配套使用,两位就是两个位置可控:开-关,五通就是有五个通道通气,其中1个与气源连接,两个与双作用气缸得外部气室得进出气口连接,两个与内部气室得进出气口接连,具体得工作原理可参照双作用气动执行机构工作原理金在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给Id标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音得话也可以不装_)。

脉冲电磁阀

脉冲电磁阀

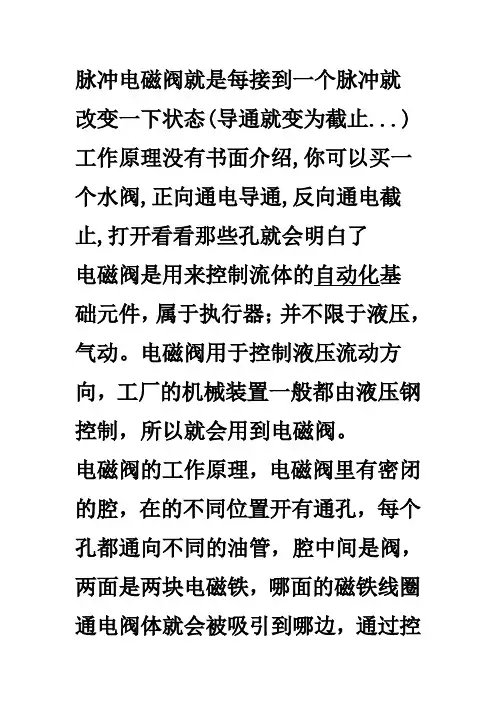

脉冲电磁阀就是每接到一个脉冲就
改变一下状态(导通就变为截止...) 工作原理没有书面介绍,你可以买一个水阀,正向通电导通,反向通电截止,打开看看那些孔就会明白了
电磁阀是用来控制流体的自动化基
础元件,属于执行器;并不限于液压,气动。

电磁阀用于控制液压流动方向,工厂的机械装置一般都由液压钢控制,所以就会用到电磁阀。

电磁阀的工作原理,电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控
制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

上面说得是电磁阀的普通原理
实际上,根据流过介质的温度,压力等情况,比如管道有压力和自流状态无压力。

电磁阀的工作原理是不同的。

比如在自流状态下需要零压启动的,就是通电后,线圈整个把闸体吸起来。

而有压力状态的电磁阀,则是线圈通电后吸出插在闸体上的一个销子,用流体自身的压力把闸体顶起来。

这两种方式的不同之处是,自流状态的电磁阀,因为线圈要吸起整个闸体,所以体积较大
而带压状态的电磁阀,只需要吸起销子,所以体积可以做的比较小。

脉冲电磁阀的工作原理【附图】

脉冲电磁阀的工作原理【附图】

什么是脉冲电磁阀,它工作原理是什么,下面随小编一起来看看吧。

通过导线将电磁阀体内线圈输入正向脉冲信号,线圈产生的工作磁通,使动芯吸合,打开阀门。

当停止正向脉冲信号输入时,动芯释放,动芯在弹簧力的作用下回复到初始状态,关闭阀门另外有自保持型的,停止输入正向脉冲或断电后也能保持,需要输入负向脉冲信号才能复位。

脉冲电磁阀的工作原理,是利用电器的脉冲转化为机械的脉动,使得脉动气体的强大能量变成动量,在短时间内释放产生巨大冲力,用plc控制其脉冲的间隔应根据额定气体压力恢复时间来确定.。

通过导线将电磁阀体内线圈输入脉冲信号,脉冲阀受脉冲喷吹控制仪输出信号的控制,依靠阀的前后两个气室的压力变化,使橡胶膜片曲挠变形实现脉冲阀的开启和关闭。

橡胶膜片的直径决定橡胶膜片的行程大小及开启和关闭的速度,膜片直径越大其行程也大,喷吹性能也越好。

扩展资料:用途:一般安装在主油路或减振器背压油路中,在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降,以减少换档和锁止解锁冲击,使车辆运行更加平衡。

作用:就是控制油路中油压的大小.一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态.按阀进出口的角度及进气口的形式可分为三种:1、直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的膜片阀。

2、直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的膜片阀。

3、淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀。

工作条件:电磁脉冲阀在使用的时候,之前的环境条件是十分重要的,这关系着电磁脉冲阀能不能正常平稳的运行下去.电磁脉冲阀环境条件:1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.2,在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀.3,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修. 4,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.5,环境的最高和最低温度应选在允许范围之内,如有超差需作特殊订货提出.6,电磁脉冲阀的电源条件7,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.8,电压规格用尽量优先选用AC220V.DC24V.9,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.10,应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁阀.。

电磁阀的分类及如何选型?(技术分享)

电磁阀的分类及如何选型?(技术分享)

电磁阀的分类及如何选型?(技术分享)电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。

电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

主要分类1、电磁阀从原理上分为三大类:直动式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

分步直动式电磁阀原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。

当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。

先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

3、电磁阀按照功能分类:水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

脉冲阀工作原理

脉冲阀工作原理

脉冲阀工作原理
脉冲阀是一种常见的控制阀,其作用是通过脉冲信号控制气流或流体的通断。

其工作原理主要包括以下几个方面:
1. 电磁阀控制:脉冲阀通常由一个电磁阀组成。

当电磁阀通电时,在其内部会形成一个磁场。

这个磁场会改变阀芯的位置,从而控制阀门的开合。

当电磁阀断电时,磁场消失,阀芯会返回原位,使阀门关闭。

2. 控制信号:脉冲阀的控制信号通常是一个脉冲信号,通过改变脉冲信号的频率、宽度或幅度,可以调节阀门的开合程度。

例如,增加脉冲信号的频率可以使阀门开启时间变长,从而增加气流或流体的通量。

3. 充放气方式:脉冲阀充放气方式有两种常见的类型,分别为单向充放气和双向充放气。

单向充放气即阀门只有一个充气端和一个放气端,通过控制阀芯位置的变化从而实现气流或流体的通断。

双向充放气则可以通过改变阀芯的位置使充气端和放气端互换,从而实现气流或流体的反向流动。

4. 阀芯设计:脉冲阀的阀芯通常为柱状或圆柱形状,阀芯上有孔洞用于控制气流或流体的通断。

当阀芯移动时,孔洞可以与进气或出气口对应,从而控制气流或流体的流动。

总的来说,脉冲阀通过电磁阀控制阀门的开合,通过脉冲信号调节阀门的开合程度,通过不同的充放气方式和阀芯设计实现气流或流体的通断。

它在工业控制和流体控制中有广泛应用。

电磁阀脉冲的作用及工作原理

电磁阀脉冲的作用及工作原理

电磁阀脉冲的作⽤及⼯作原理脉冲阀指受电磁或⽓动等先导阀的控制,能在瞬间启闭⾼压⽓源产⽣脉冲的膜⽚阀。

电磁脉冲阀:指将电磁阀、先导阀与脉冲阀组合在⼀起,直接受电信号控制的膜⽚阀。

按阀进出⼝的⾓度及进⽓⼝的形式可分为三种: a) 直⾓式电磁脉冲阀:阀体进出⼝成直⾓,直接受电信号控制的膜⽚阀; b) 直通式电磁脉冲阀:阀体进出⼝成180度,直接受电信号控制的膜⽚阀; c) 淹没式电磁脉冲阀:阀体进⽓⼝淹没在⽓包内,直接受电信号控制的膜⽚阀。

电磁脉冲阀的技术要求 1、产品的⼯作压⼒为0.1MPa~0.7MPa,介质为经过除油、除⽔处理的空⽓。

2、在产品标称⽓源压⼒状态下,电磁阀的⼯作电压为额定电压的85%时,电磁脉冲阀的开启响应时间应⼩于0.03s。

3、⼯作⽓源压⼒为0.1MPa时,即可使脉冲阀关闭。

4、产品应能承受0.8MPa的⽓源压⼒。

5、在规定的环境条件下,电磁线圈对外壳的绝缘电阻应⼤于1MΩ。

6、在室温为 5度~35度,相对湿度不超过85%的条件下,电磁线圈对外壳能承受50Hz、250V的电压,历时1min⽆击穿现象。

7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常⼯作。

8、在正常使⽤条件下,膜⽚累计使⽤寿命应⼤于80万次。

9、阀的外表⽆明显涂层剥落、划痕、⽑刺等损伤。

试验⽅法 试验环境 a) 环境空⽓相对湿度不超过85%; b) 环境空⽓中⽆腐蚀性介质; c) ⽓源介质温度为1度~50度。

外观检验采⽤⽬测。

性能检验: 1、开启电压试验 在电磁脉冲阀的进⽓⼝接⼊⽓源压⼒为标称压⼒的洁净空⽓,在电磁阀上输⼊标称电压的85%,宽度为0.03s的电信号,检查电磁脉冲阀开启是否正常。

2、关闭⽓压试验 在电磁脉冲阀的进⽓⼝接⼊⽓源压⼒为0.1MPa的洁净空⽓,输⼊关闭阀门的电信号,检查电磁脉冲阀是否可靠关闭。

3、耐压性能试验 在电磁脉冲阀的进⽓⼝接⼊⽓源压⼒为0.8MPa的洁净空⽓、持续60min,检查电磁脉冲阀上各密封部位的渗漏⽓情况。

脉冲阀的工作原理解析

脉冲阀的工作原理解析

脉冲阀的工作原理解析脉冲阀是一种常见的电磁控制阀门,其工作原理基于电磁力的作用。

本文将深入探讨脉冲阀的工作原理和相关方面,帮助读者更全面地理解脉冲阀的原理和应用。

一. 脉冲阀的基本原理脉冲阀由电磁线圈和阀体组成。

当通电时,电磁线圈内产生磁场,使得阀体上的活动部件受到吸引力。

活动部件通常是一个磁性铁芯或磁性膜片,通过与阀体上的开口匹配,控制流体的通断。

二. 脉冲阀的工作流程1. 起始状态:当脉冲阀处于断电状态时,活动部件通常会被一个弹簧保持在关闭状态。

此时,流体无法通过阀体中的通道,流动被阻断。

2. 通电过程:当电流通过电磁线圈时,线圈内的磁场会对活动部件产生吸引力。

活动部件会移动到阀体上的开口位置,使得通道打开,流体开始流动。

这个过程是通过电流的产生和磁场的变化来实现的。

3. 保持状态:一旦活动部件到达打开位置,即使停止通电,阀体仍然保持打开状态。

这是因为活动部件在打开位置时,可以通过阀体上的磁场吸引力和自身重力或弹簧力的平衡来保持稳定。

脉冲阀是一种保持型的电磁阀门。

4. 断电过程:当需要关闭脉冲阀时,只需切断电源。

断电后,活动部件会受到弹簧力的作用,返回到关闭位置,阀体中的通道被堵塞,流体停止流动。

三. 脉冲阀的应用脉冲阀广泛应用于各种领域,常见的应用包括空气压缩机、喷墨打印机、气体处理系统等。

由于脉冲阀的开启和关闭速度非常快,且能够保持较高的密封性能,因此在需要频繁开闭和高精度流控的场合得到广泛的应用。

四. 脉冲阀在实际工作中的问题与解决方案虽然脉冲阀具有很多优点,但在实际工作中也存在一些问题。

脉冲阀在高速开关过程中会产生电磁干扰和振动,可能会对周围电子设备造成影响。

当流体中存在颗粒物时,容易导致阀芯卡阻或堵塞现象。

针对这些问题,可以通过以下方式来解决:1. 使用屏蔽电磁线圈和阻尼材料,减少电磁干扰和振动;2. 对于含有颗粒物的流体,增加过滤器,防止颗粒物进入阀体,定期清洗过滤器和阀体。

五. 总结在本文中,我们深入探讨了脉冲阀的工作原理和相关方面。

脉冲电磁阀的工作原理

脉冲电磁阀的工作原理

脉冲电磁阀的工作原理脉冲电磁阀是一种常见的自动化控制装置,广泛应用于工业生产中的流体控制和气动元件中。

它以其特殊的结构和工作原理,被人们广泛认可和应用。

本文将阐述脉冲电磁阀的工作原理,主要包括两个方面,一是脉冲电磁阀工作的基本原理,二是脉冲电磁阀的组成结构及其工作过程。

一、脉冲电磁阀的工作原理脉冲电磁阀的工作原理基于电磁力的作用。

当电磁铁通电时,会产生一个磁场,磁场作用于铁芯上的导磁体,将导磁体吸引到电磁铁上,导磁体带动动力机构,实现开关阀门的目的。

脉冲电磁阀主要由铁芯、包覆绕组的线圈、阀门组成,在真空、气压等工况中,通过开、关阀门的方式实现控制。

1.脉冲电磁阀的线圈部分脉冲电磁阀的线圈部分是由绕组和外壳组成。

绕组是由铜丝或铝丝绕制而成,在外壳内部成根纵向放置。

绕组的磁通传送到了铁芯上,产生了导磁,电磁阀转化为机械势能。

绕组的传送磁通有容纳阀门时有多次相反的变化,形成开、关阀门的效果。

2.脉冲电磁阀的铁芯部分脉冲电磁阀的铁芯是由磁化性材料制成,通常由带有铜线圈的铁心组成。

铁芯的上部有一个填装环,用于防止磁化线圈产生的磁场逃逸。

铁芯通过线圈的通电使铁芯磁化,因此产生吸力,吸附导磁头,从而实现管道的开启和关闭。

铁芯的大小决定了电流的大小,同时也决定了开关的速度。

3.脉冲电磁阀的阀门部分脉冲电磁阀的阀门部分通常由活塞、气道、阀座和密封件组成。

当电磁铁线圈中无电流时,阀门处于关闭状态。

当电磁铁线圈通电时,通过铁芯的磁化和吸力,吸附导磁头,导磁头带动活塞移动,从而打开阀门。

同时,阀门内部的气体被释放到管道中。

当电流断开时,导磁头跟随线圈释放,导磁头和活塞的受力方向发生改变,由于阀门内部的压力,导致活塞关闭阀门,气体不再流入管道中。

脉冲电磁阀的工作原理可以通过简单的LED电路在实验室中进行演示,相信这可以很好的理解其原理。

以上就是脉冲电磁阀的基本工作原理,下面我们来看一下脉冲电磁阀的组成结构及其工作过程。

二、脉冲电磁阀的组成结构及其工作过程1.脉冲电磁阀的组成结构脉冲电磁阀的零部件分别是线圈、铁芯和阀门,阀门则是由活塞、气道、阀座、密封件和开度调节器等组成,在不同的工况下,材质的选择也各不相同。
