《光纤通信原理》习题及参考答案

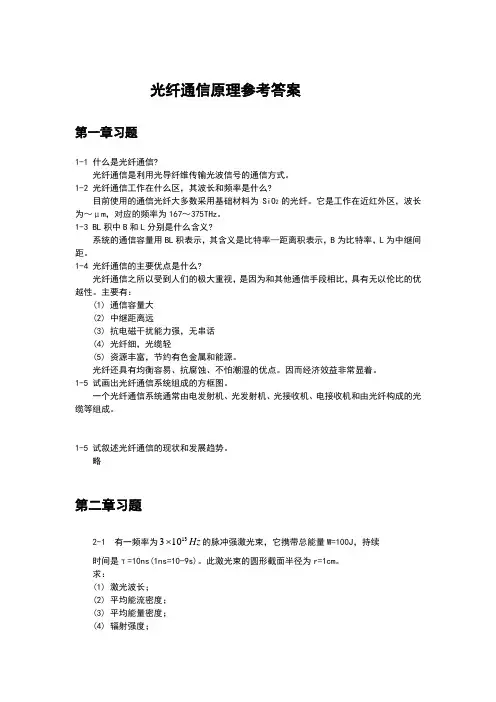

第1讲光纤通信概述
1-1光纤通信是为传输媒质。以为载波的通信方式。光纤的工作波长为、和。
1-2光纤通信有哪些优点?
第2讲光纤光缆的结构和分类
2-1 光纤的主要材料是,结构从内到外依次是、、和。其中是光纤导光部分。
2-2 光纤中的纤芯折射率必须包层折射率,单模光纤和多模光纤中中两者的相对折射率差一般分别为和。
2-3 单模光纤纤芯直径一般为,多模光纤纤芯直径为,光纤包层直径一般为。
2-4光缆结构包括、和。常用光缆有、、、等结构。
第3讲光纤的导光原理
2-5光纤的数值孔径NA=sin i n 它的含义是什么?
2-6某阶跃折射率光纤的纤芯折射率n1=1.50,相对折射率差Δ=0.01,试求:
1)光纤的包层折射率n2=?
2)该光纤数值孔径NA=?
2-7 阶跃光纤中相对折射率差Δ=0.005, n1=1.50,当波长分别为0.85μm和1.31μm时,要实现单模传输,纤芯半径a应小于多少?
2-8 在渐变多模光纤中,n1=1.50,Δ=0.01,λ=0.85μm,a=60μm,试计算光纤能传输的模式数量N=?
第4讲光纤的损耗特性
2-9 光纤主要的传输特性是和。
2-10 什么叫光纤损耗?造成光纤损耗的原因是什么?
2-11 当工作波长λ=1.31μm,某光纤的损耗为0.5dB/km,如果最初射入光纤的光功率是0.5mW,试问经过4km以后,以dB为单位的功率电平是多少?
2-12 为什么光纤工作波长选择1.55μm、1.31μm、0.85μm三个窗口?
第5讲光纤的色散特性
2-13 什么叫光纤色散?试分析造成光脉冲展宽的原因?
2-14 为什么光纤通信向长波长、单模传输方向发展?
2-15 某激光二极管(LD)的谱线宽度Δλ1=1.5nm,某发光二极管(LED)谱线宽度Δλ2=40nm,某单模光纤在波长1.5μm时材料色散系数为20ps/km.nm,求经1 km光纤传播不同光源的光脉冲展宽值。
2-16 有一个15 km长的多模渐变型光纤线路工作波长λ=1.3μm,使用的LED光源谱宽Δλ=16nm,已知该光纤材料色散系数是5ps/km.nm,模式色散是0.3ns/km,问此光纤线路总色散是多少?
第6讲光纤的连接
2-17 光纤接续的主要方法有和。
2-18 简述光纤自动熔接接续中光纤端面制作的基本要求。
第7讲光纤的测量
2-19 OTDR的工作原理是什么?
2-20 已知OTDR的动态范围为32dB,想用它测试78 km的光缆线路,光缆的衰减系数为0.3 dB/km,问OTDR能否看到末端的衰减曲线?
2-21 某光纤出现故障,用OTDR仪表进行测量、测得光脉冲从光纤始端返回光纤始端的时间为3μs,已知光纤纤芯折射率n1=1.46,问此光纤故障点距始端距离有多长?
第8讲半导体激光器工作原理
3-1常用光源LD是以为基础发光,LED以为基础发光。
3-2光与物质作用时有、和三个物理过程。
3-3构成激光器的三个基本条件是什么?
3-4半导体激光器发射光子的能量近似等于材料的禁带宽度,已知GaAs材料的Eg=1.43eV,InGaAsP材料的Eg=0.96eV,求各自的发射光子波长。
3-5 已知光学谐振腔长400μm,折射率n=1.5,受激辐射在腔中已建立振荡,设此时m=103,求:
1)输出纵模波长和频率各为多少?
2)光波的纵模间隔为多少?
第9讲半导体激光器的工作特性
3-6在半导体激光器P-I曲线中,哪一段范围对应于荧光,哪一段范围对应于激光?
3-7半导体激光器主要特性有、、、和。3-8光源的谱宽是怎样定义的?
3-9LD的阈值电流达到初始值的倍是寿命告终。
3-10什么是半导体激光器的温度特性?温度升高阈值电流如何变化?若此时注入电流不变,输出光功率将如何变化?
第10讲发光二极管
3-11导体发光管和半导体激光器的有哪些区别?
第11讲半导体光检测器
3-12导体光检测器主要有和两种,基本原理是通过过程实现。
3-13为什么APD管具有光生电流的内部放大作用。?
3-14什么是量子效率和响应度?耗尽区宽度对量子效率有何影响?
3-15已知PIN光电二极管的量子效率η=70%,接收光波长λ为1.55μm,求PIN的响应度R=?如果入射光功率为100μw,求输出电流是多少?
3-16某APD管用于波长1.55μm,其平均雪崩增益为20,响应度为0.6A/W,当每秒钟有1000个光子入射时,计算其量子效率和输出光电流。
3-17光源与光检测器使用时各加什么样的偏压?
第12讲光无源器件
3-18无源器件主要有、、、、和光调制器、光开关等。
3-19衰减器的作用是什么?光连接器的作用是什么?
3-20分复用器与定向耦合器有何区别?
3-21 光隔离器在光纤线路上作用是什么?
第13、14讲光发送机
4-1 PDH光端机主信号系统由、、和组成。4-2在光纤通信系统中,对光源的调制可分和两类。
4-3在LD调制中,I b的选择原则是。
4-4光发送机指标主要有和。
4-5为什么设置了自动功率控制电路(APC)后还要设置自动温度控制电路(ATC)进一步确保LD稳定工作?
4-6某光源发出全“1”码时的功率是800μW,全“0”码时的功率是50μW,若信号为伪随机码序列(NRZ码),问光源输出平均功率和消光比各为多少?
第15、16讲光接收机
4-7 为增大光接收机的接收动态范围,应采用()电路。
A.ATC B.AGC C.APC D.ADC
4-8 光接收机中的噪声主要来源于和,为抑制噪声,一般要
求前置放大器应满足、和的要求,目前常用的前
置放大电路为型。
4-9光接收机自动增益控制可从哪些方面实现?
4-10 怎样从光接收机眼图估计光接收机性能?
4-11(1)在满足一定误码率条件下,光接收机最大接收光功率为0.1mW,最小接收光功率为1000nW,求接收机灵敏度和接收机动态范围。
(2)已知某个接收机的灵敏度为-40dBm(BER=10-10),动态范围为20dB,若接收到的光功率为2μW,问系统能否正常工作?
第17讲光纤线路编码
4-12 光纤通信系统中选择码型应考虑哪些因素?
4-13 “扰码”有什么作用?
4-14 光缆常用码型有、。电缆常用码型有和。
A、AMI
B、CMI
C、mBnB
D、mB1H
E、HDB3
4-15 四次群系统采用4B1H码码型,
(1)试求其光接口速率为多少?
(2)其传输容量为多少个话路?
(3)其监控信息的传输速率为多少?
第18讲光端机辅助系统
4-16 PDH光端机的主要辅助电路有、、和。
