IFIX调试步骤说明

iFIX 6.1 配置指南说明书

GE DigitaliFIX 6.1 from GE Digital Configuration Guide HOW TO CHOOSE THE RIGHT CONFIGURATION FOR THE JOBIFIX 6.1 FROM GE DIGITAL -CONFIGURATION GUIDEIntroductioniFIX is a proven, innovative flagship HMI/SCADA software product from GE Digital. iFIX can boost equipment uptime and product quality by improving operator reaction time through rapid problem identification, preventing operator mistakes, and providing intelligent warning.Used in dozens of diverse industries ranging from water / wastewater to life sciences, and food & beverage / consumer goods to specialty chemicals, iFIX:•Is an open and flexible client / server application that provides supervisory control of processequipment•Provides high speed scanning, alarm and control •Offers a complete library of visualization tools to support any situation•Supports enterprise scale and highly distributed architectures•Provides the operator with the right information at the right time to help keep the plant running in a highly efficient manner. What is new?iFIX 6.1 is an update that continues the journey of open standards, rapid application development, and enterprise support.The specific features for the iFIX 6.1 release include:•OPC UA client driver option•Web Configuration Hub•iFIX Embedded is now iFIX for IOT•New Client Configurations•Update to the High-Performance Dynamos to include Smart Alarm Limits•Auto log-in (single sign-on) for Windows Users •Improved Proficy Historian Aliasing•Support for Windows Server 2019Please refer to the New Features topic in the iFIX IPI (Important Product Information) section of the iFIX Electronic Books for a full listing.iFIX servers come in three different versions:•iFIX for IOT (formerly iFIX Embedded)•iFIX Standard: a standalone version, no network•iFIX Plus: networked versionFor each server, then pick the core capability: development, runtime, read only, blind server. Then select the number of points you need. Servers are scalable, from 75 I/O points up to unlimited.IOT Standard (standalone)Plus(Networked)ClientDeploymentDev / RuntimeThick / Thin / IOTCapability Dev / Runtime / Blind Server Dev-Runtime /Dev-Read Only /Runtime Only / Runtime -ReadOnlyOn SCADA / ServerPoints/Size Starter 100 / Small 500 /Medium 1500 / Large 500075 / 150 / 300 / 900 / 1500 /10K / 30K/Unlimited75 / 150 / 300 / 900 / 1500 /10K / 30K / Unlimited# of Clients (Thin TS) Options E-Sig / Network /OPC UAClient Driver / Add’l OPCUA ConnectionsE-Sig / iPower / OPC UAClient Driver/ Add’l OPC UAConnectionsE-Sig / iPower / OPC UAClient Driver/ Drivers /SCADA Synch / TS Clients /Add’l OPC UA ConnectionsE-Sig / iPowerRuntime OnlyServerBasic drivers, OPC UA Server.IGS Basic included on all butStarterOPC UA Server, Recipe Manager, Productivity Pack, Security Synch.,Auto Alarm Manager and Basic driversIncludesLevelAdd-ons Proficy Historian Essentials & WIN-911 Essentials are separate asset activations. Toolkits can be ordered separatelyCONFIGURING THE HMI/SCADA IFIX SERVER NODEBold Text above is new functionality in iFIX 6.1IFIX PRODUCT FEATURES BY SERVER TYPEFeatures Description iFIX for IOT iFIX Standard iFIX Plus Standard Database Blocks This includes the following Blocks: AA, AI,AO,AR,BL,CA,DA,DC,DI,DO,DR,ETR, EV,FN,MDI,PG,SS,TM,TR,TT,TX X X X Control Database Blocks Includes the following Blocks: BB, DT, LL, PID, RB, RM X X XSQL Database Blocks Includes the following Blocks: SQD, SQT Added with N/W NA XSPC Database Blocks Includes the following Blocks: SC, SD, HS, PA X X X Graphics User Interface with Dynamos, Objects, Data Links, Animations X X X Classic History Default iFIX Historical Package X X X Historian Essentials2500 points / 200-day Buffer + a number of permanent Historian tags depending on server size2500 pt / 200 day2500 pt / 200 day2500 pt / 200 day Basic Drivers Number of Drivers that can be run from a Single SCADA Node IGS Only X X Networking This is iFIX Networking. Connecting one iFIX Node to another.Option NA X Recipe Builder This feature allows Users to define Recipes (for ex. Table of Setpoints for Batch Upload or Download), for Batch applications X X XAB Productivity Pack Pre-built Database Blocks and Graphic Faceplates and Dynamos for PID, Timer and Counter for AB PLCs X X X Security Synchronizer Allows Users to synchronize iFIX Security with Microsoft Windows Security NA X XHigh Availability Allows iFIX to run on Stratus Servers NA X XAuto Alarm Manager This feature allows Reporting of Alarms from a Remote SCADA Node into the Alarm History of Central SCADA Node NA NA X SCADA Synchronization Failover options between two SCADAs that synchronizes the Tag Database and Alarms NA NA Option Electronic Signatures21 CFR Part 11 Compliance Feature. Allows users to Track Changes and maintains Audit Trail NA Option Option iPower Power T&D application with special graphical tools to build a Power Grid HMI Option Option Option iFIX Toolkits API extensions for custom interfaces into iFIX NA Option Option IGS Basic IGS driver that allows access to basic device protocols X Option Option DNP3DNP3 driver Option Option ROC ROC RTU driver Option Option 61850IEC 61850 Driver Option Option BacNET BacNET Driver Option Option LNS Lonworks Driver Option Option Win911Win911 V3.1 Essentials Add-on (basic alarm escalation capabilities)X XOn-node ClientsOn-node iClient TS clients are limited to 10 per node by default. Would you require additional Thick Clients or more than 10 Thin-Terminal Services Clients, contact your local sales representative. You can include up to 253 Thin-Terminal Services Clients on the same node (two are included by default). Also, for Thin-Terminal Services Clients, while Electronic Signature is priced per Server, iPower is priced per Client.Additional OPC UA ConnectionsMaximum allowed per node is 10; two are included. SCADA SynchronizationThis option is for your High Availability SCADA Solution, on both the Primary (Standard License) and the Backup (Backup License) Node.Electronic Signature and iPowerPricing for these options will be a percentage of the iFIX configuration.WIN-911 Add-onWIN-911 is an alarm notification package for iFIX. It isthe most widely used alarm notification platform inIndustry and IIoT, deployed at over 10,000 facilities, in70 countries and on six continents.You will receive separate activation codes for theseassets, allowing for this to be deployed on differentnodes from the iFIX node, or it can be installed on thesame node.The WIN-911 Add-on option is available free ofcharge: WIN-911 Essentials edition is included in yourorder if you ask when placing the order.The Premier and Enterprise levels are available fororder as a paid option.For a High Availability SCADA Solution, the WIN-911Add-on is only required on the Primary Node.Note that WIN-911 needs to be installed on an iFIXnode, which can be a read client node, and will notoperate independently. Please refer to the respectiveproduct literature for more information.Proficy Historian Add-onProficy Historian is software that collects industrialdata at very high speed, stores it securely, distributesit and allows for fast retrieval & analysis. It is afoundational element of your Digital TransformationYou will receive separate activation codes for theseassets, allowing for this to be deployed on differentnodes from the iFIX node, or it can be installed on thesame node.The Proficy Historian add-on option is selected bydefault when ordering, providing you with a ProficyHistorian Essentials license. When ordering a HighAvailability SCADA Solution, Proficy HistorianEssentials with 1000 Points and a Redundant Collectormust be ordered.Note that the Proficy Historian and WIN-911 Add-onsoptions are not available for demo (expiring) licenses.CONFIGURING THE HMI/SCADA IFIX OPTIONSThe read-only version is now broken into two separate licenses: Runtime or DevelopmentWe have added an IOT Thick Runtime Only iClient.xxxi CLIENTS: WHAT’S NEW IN iFIX 6.1?Previous New with 6.1 and for all versions Thick iClient IOT Thick ThinDevelopment Development/Runtime√N/A√Runtime Runtime Only√√√Read Only Runtime/Read Only√N/A√Development/Read Only√N/A√ABOUT GEGE (NYSE: GE) is the world’s Digital Industrial Company, transforming industry with software-definedmachines and solutions that are connected, responsive and predictive. GE is organizedaround a global exchange of knowledge, the “GE Store,” through which each business shares andaccesses the same technology, markets, structure and intellect. Each invention further fuelsinnovation and application across our industrial sectors. With people, services, technology andscale, GE delivers better outcomes for customers by speaking the language of industry./DIGITAL/HMI-SCADA©2020 General Electric. All rights reserved. *Trademark of General Electric. All other brands or names are property of their respective holders. Specifications are subject to change without notice. 01 2020。

iFix使用演示

iFIX 使用演示
准备: 1、安装器
示例
创建一个水箱的监控画面,如下图
第一步:新建项目
节点名: FIXTR 路径: C:\Project\Fixtr
第二步:配置GE9 I/O 驱动器
注意：如果如本演示中，没有授权的情况下，需先启动iFix后，再配置I/O 驱动
• TTTT_TeveT T 9.0 时，关进水阀，开出水阀 • TTTT_TeveT T 1.0 时，开进水阀，关出水阀
2. 将后台任务程序加入系统配置的任务配置中
FixBTcTgrouTdServer.exe /Service 参数
第三步:建标签
两个数字输入点:入水阀状态点,出水阀状态点两个数字输出点:入水阀控制点,出水阀控制点一个计算点:用于模拟水位变化一个数字量输入点: 与PAC 3i 通讯注意: 为了演示,入水阀的控制点与状态点使用了同一个源地址;出水阀也是这样
第四步:建画面, 做动画连接
第五步:配置报警
PLC: GE PAC3i IP 地址：192.168.106.10 点地址: %i1~%i16, PLC配置了开关量仿真输入模块,可以拨动开关强制输入
第二步:配置GE9 I/O 驱动器
1. 配置I/O 驱动器 2. 测试通讯前,修改操作系统的hosts 文件, 将I/O 驱动器中配置的PLC 的device 名与 PLC 的IP地址对应好 IP 3. 测试通讯,检验配置是否正确注意: 保存I/O 驱动器的配置文件时, 一定要保存在该设计的PDB子路径下,文件名为该设计的节点名.I/O驱动扩展名,本例为 :FIXTR.GE9
1. 命名报警区域 2.启用并配置节点的报警服务 3.SCADA服务器上，数据库中定义报警 4.报警显示 5.报警确认

iFix配置教程

iFix_SCADA教程来源：连邦IT服务平台编辑：黄燕飞发布时间：11-11-01iFix_SCADA：通过SCADA Server实时采集各系统的数据，即可在调度室实现操作控制；数据上传矿信息网后，可实现在办公终端监视生产过程，供决策部门和管理部门掌握生产最新动态一、配置SCADA冗余的前提条件：1、两个SCADA SERVER又同样的过程数据库2、相同的I/O DRIVER配置3、连接到相同的设备4、SCU配置成报警同步。

5、独立于IFIX软件外，两个SCADA服务器和客户端的机器在物理网络连接是通的。

二、客户端配置1、启动客户端IFIX软件，打开IFIX软件的SCU（系统配置程序），其画面如下：（确保禁用了SCADA支持）启动客户端IFIX软件2、打开系统配置的网络配置，打开的画面如图1：图1 打开系统配置的网络配置3、网络中选择网络连接的协议，如TCP/IP协议。

4、删除所有已经配置的远程节点5、在远程节点名中输入用户定义的逻辑节点的名称。

（在图中有标注）。

关于远程逻辑节点名的使用是这样的，假设我们取的远程的节点名称是PROD_1，二两个SCADA 服务器的名称分别是 SCADA10P(主)和SCADA10B（备），那么在数据连接，VBA脚本，调度，动画的数据源中引用格式是FIX32.PROD_1.TANKEVEL.F_CV而不是FIX32.SCADA10P_1.TANKEVEL.F_CV。

6、然后选择上图中的按纽，进入下面的画面如图2：图2 远程节点配置7、在上面的画面中的设置如下：首先选中“启用逻辑节点名（E）”复选框，在主节点名中输入主的SCADA服务器的物理节点名，在备节点名中输入备用SCADA服务器的物理节点名，最后单击画面的“确定”按纽关闭画面，返回到画面（一），单击画面（一）的“确定”按纽，返回到SCU配置画面。

8、打开下面的画面如图3：（SCU-配置-本地启动）图3 本地启动定义选中“本地节点别名”，单击“确定”按纽，返回到SCU配置画面。

iFIX使用手册

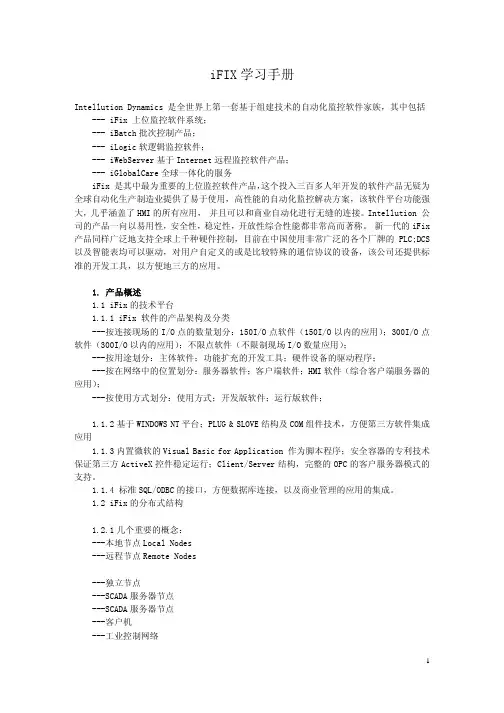

iFIX学习手册Intellution Dynamics 是全世界上第一套基于组建技术的自动化监控软件家族，其中包括 --- iFix 上位监控软件系统；--- iBatch批次控制产品；--- iLogic软逻辑监控软件；--- iWebServer基于Internet远程监控软件产品；--- iGlobalCare全球一体化的服务iFix 是其中最为重要的上位监控软件产品，这个投入三百多人年开发的软件产品无疑为全球自动化生产制造业提供了易于使用，高性能的自动化监控解决方案，该软件平台功能强大，几乎涵盖了HMI的所有应用，并且可以和商业自动化进行无缝的连接。

Intellution 公司的产品一向以易用性，安全性，稳定性，开放性综合性能都非常高而著称。

新一代的iFix 产品同样广泛地支持全球上千种硬件控制，目前在中国使用非常广泛的各个厂牌的PLC;DCS 以及智能表均可以驱动，对用户自定义的或是比较特殊的通信协议的设备，该公司还提供标准的开发工具，以方便地三方的应用。

1. 产品概述1.1 iFix的技术平台1.1.1 iFix 软件的产品架构及分类---按连接现场的I/O点的数量划分：150I/O点软件（150I/O以内的应用）；300I/O点软件（300I/O以内的应用）；不限点软件（不限制现场I/O数量应用）；---按用途划分：主体软件；功能扩充的开发工具；硬件设备的驱动程序；---按在网络中的位置划分：服务器软件；客户端软件；HMI软件（综合客户端服务器的应用）；---按使用方式划分：使用方式；开发版软件；运行版软件；1.1.2基于WINDOWS NT平台；PLUG & SLOVE结构及COM组件技术，方便第三方软件集成应用1.1.3内置微软的Visual Basic for Application 作为脚本程序；安全容器的专利技术保证第三方ActiveX控件稳定运行；Client/Server结构，完整的OPC的客户服务器模式的支持。

iFIX图文教程 20200325

iFIX图文教程版本V0.01更新时间：2020年3月26日目录前言 (4)几点说明 (5)本教程软件需求 (5)软件对系统要求 (5)软件限制的说明 (5)软件原理说明 (5)软件安装 (6)iFIX安装 (6)IGS驱动安装 (12)Historian数据库安装 (18)一个简单的入门示例 (23)准备工作 (23)VSPD虚拟串口安装 (23)Modbus从站模拟软件安装 (26)Modbus从站模拟软件安装（2） (28)搭建下位机测试 (29)建立通讯 (35)添加标签 (51)创建画面 (59)系统运行 (64)iFIX与S7200的通讯 (65)S7200程序 (65)iFIX程序 (66)iFIX与TwinCAT2通讯 (73)iFIX创建新的项目 (78)过程数据库（PDB数据库） (88)过程数据库的数据类型(未完成) (92)语言切换 (92)标签组 (98)定时器控件 (105)VisiconX控件的使用 (107)vxData对象 (107)VBA 数据类型 (118)VBA 过程 (118)VBA 类与实例 (119)创建类 (119)创建实例 (124)Application的事件 (128)VBA 单链表 (130)使用Excel获取Historian中的数据 (136)VB数据结构（仅供参考，非完整实现） (139)一个特殊的类 (139)单向链表 (140)树形结构 (141)具体问题解答 (141)iFIX访问其它页面的控件？ (141)修改磁盘空间需求保证iFIX稳定 (142)退出iFIX系统代码 (142)iFIX颜色设定 (142)曲线的显示与隐藏 (144)时间获取，精确到毫秒 (145)SQLServer数据库读写 (146)VB防止添加重复项到列表中 (147)Like用法 (147)修改磁盘空间需求保证iFIX稳定 (148)frm界面访问grf界面中的变量和对象 (148)获取用户名和组名的方法（调度的后台执行） (151)获取用户名和组名的方法（属性） (152)参考 (154)教程更新 (154)前言最近在编写软件设计文档，我们使用的是iFIX，iFIX的优势应该是扩展性最好，主要是因为它采用了微软的VBA脚本，同时也带来一些问题，如不容易上手和掌握，另外与之配套的教程也特别少，使用的过程中遇到了一些麻烦，做了一些总结，把这些总结整理了一下，希望能让更多的人入门。

ifix教程

ifix教程ifix教程编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（ifix教程）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为ifix教程的全部内容。

ifix教程目录1......................................................... IFix的安装1 1。

1安装准备 (1)1。

2安装 (1)2。

基本功能和原理 (3)2。

1基本功能 (3)2.2工作原理 (4)2.3 典型的系统结构 (5)3、新建工程 (6)4、iFix开发设计 (10)4.1 iFix工作台简介 (10)4。

2 画面设计 (12)5、 SCADA系统 (19)5。

1数据库管理器 (19)5。

2 I/O驱动的配置 (23)6、实现动画 (27)6。

1 数据源 (27)6.2 动画设计 (28)6。

3 共享阈值表 (30)6.4 使用标签组 (32)7、安全配置 (34)7.1 权限配置 (34)7。

2 配置运行环境 (35)8、VBA脚本设计 (36)8。

1 VBA编辑环境 (36)8.2 脚本编辑 (37)1.IFix的安装1.1安装准备安装IFix前请先安装好office软件,推荐使用office2010版本，Ifix5.1之前的版本不支持Windows7及以上的操作系统1。

2安装安装过程中的选项如下选择典型安装为了方便在不同电脑间移植工程请用默认安装路径选SCADA服务器，节点名保持默认点跳过选择否结束安装安装结束后重启电脑2。

基本功能和原理2.1基本功能iFIX执行基本功能以使特定的应用程序执行所赋予的任务。

ifix用户安全配置和简单操作

一、系统集成用户添加与修改（安全权限）1、启动ifix,双击桌面上的ifix图标。

如图（1-1）图（1-1）1.1可能打开以后，ifix正在运行当中，不能编辑，这时按下Ctrl+W组合键，就可以把当前ifix运行状态变成可编辑状态。

编辑完成以后，再按下Ctrl+W组合键，就可以切换成运行状态。

2、启动ifix的系统配置。

如图（1-2），打开如图（1-3）图（1-2）图（1-3）3、打开系统配置以后，再打开系统配置里配置>>安全选项。

如图（1-4）。

打开后如图（1-5）图（1-4）图（1-5）4、打开安全选项以后，单击“编辑”>>“用户账号”，如图（1-6），打开如图（1-7）。

图（1-6）图（1-7）5、弹出“用户账户”窗口左边显示当前系统集成的用户成员如图（1-8）图（1-8）6、弹出“用户账户”右边有“增加”、“修改”、“删除”按钮，单击相应按钮会弹出相应的功能对话窗口。

6.1“增加”按钮如图（1-9）6.2“修改”按钮如图（1-10）6.3“删除”按钮如图（1-10）图（1-10）二、系统集成简单画面修改如其中一个子系统（中央变电所）为例，下面介绍：1、启动ifix,双击桌面上的ifix图标。

如图（2-1）图（2-1）1.1可能打开以后，ifix正在运行当中，不能编辑，这时按下Ctrl+W组合键，就可以把当前ifix运行状态变成可编辑状态。

编辑完成以后，再按下Ctrl+W组合键，就可以切换成运行状态。

2、打开ifix以后，切换成可编辑状态，选择要修改的子系统画面如图（2-2）打开后如图（2-3）图（2-3）3、打开相应的画面以后，下面打开ifix工具窗口如图（2-4），会弹出如图（2-5）“工具箱”。

图（2-4）图（2-5）4、弹出的“工具箱”窗口，里面的工具便是用来操作ifix界面上一些画面，当鼠标放在相对应的工具上面，右下角便会显示，该工具的作用如图（2-6）图（2-6）5、选择界面上相对应的画面，单击“属性窗口”如图（2-6），弹出所选择的属性窗口如图（2-7）。

iFIX使用手册

iFIX使用手册iFIX使用手册目录1、概述1.1 介绍1.2 系统要求1.3 安装iFIX2、iFIX界面2.1 主界面2.2 工作区域2.3 菜单栏2.4 工具栏3、创建项目3.1 新建项目3.2 添加设备驱动3.3 配置通信3.4 导入标签4、设备连接4.1 创建设备4.2 配置设备参数4.3 设备连接状态5、图形化编辑5.1 新建画面5.2 添加控件5.3 编辑控件属性5.4 设定动画效果6、组件库6.1 控件库6.2 字库6.3 符号库7、运行与调试7.1 运行画面7.2 监视标签值7.3 调试功能8、报警与事件8.1 设置报警条件 8.2 定义报警消息8.3 报警处理9、数据存储9.1 历史数据记录 9.2 手动数据录入9.3 数据备份与恢复10、安全与权限控制10.1 用户与用户组10.2 权限设置11、监控与诊断11.1 故障诊断11.2 监控性能12、高级功能12.1 定时任务12.2 脚本编程12.3 接口与对接附件：本文档没有附件。

法律名词及注释：1、设备驱动：用于与外部设备进行通信的软件模块。

2、通信：指计算机之间或计算机与外部设备之间进行数据交换的过程。

3、标签：在iFIX中用于显示变量值的标识符。

4、画面：iFIX中可视化界面的一个页面，用于显示相关设备状态或操作控制界面。

5、控件：用于iFIX画面中显示数据、接受操作或显示系统相关信息的元素。

6、动画效果：在iFIX中实现数据显示动态效果的功能。

7、报警条件：用于设定在某一条件满足时触发报警。

8、报警消息：触发报警时显示的相关信息。

9、权限控制：用于设定用户或用户组对系统功能与数据的访问权限。

10、故障诊断：通过对系统运行状态的监控，快速诊断并解决故障。

11、性能监控：用于监测系统运行状态、性能指标的功能。

IFIXOPC调试.

IFX OPC调试步骤
调试步骤：
（1）辅控IFIX系统已经由相应厂家安装到现场。

（2）检查网络的连通性。

接口机和安装IFIX系统的计算机（计算机名为HS1，以下称IFIX 计算机）网络是否连通。

（3）在IFIX计算机上建立具有管理员权限的用户，sisclient，密码：sis
（4）在接口机上建立建立具有管理员权限的用户，sisclient，密码：sis
（5）在IFIX计算机上运行dcomcnfg设置DCOM。

（6）在接口机中，配置接口机的DCOM。

在WINDOW“运行”下，执行DCOMCNFG命令
找到接口机中是否有DCOM组件：OPC20IFIX.
编辑OPC20IFIX的属性。

编辑“安全”页：
将接口机登陆用户为具有管理员权限的用户，可以都选择默认的配置权限。

其它页可默认。

（7）在接口机上使用sisclient用户登陆。

（用别的用户登陆连接OPC会出现拒绝访问的提示。

）
（8）利用某种OPC客户端工具测试和IFIX计算机上的OPC服务器端的连通性。

安装完IFIX3.5和MBE驱动后，把备份文件恢复，操作如下：
选择备份与恢复向导，左键，然后
然后选择工程项目恢复向导，继续
点浏览找到备份文件，继续
找到后下一步，继续
然后选择恢复整个系统及使用归档中的SCU文件，继续如下
点击完成，继续
点击选择全部是，继续
恢复完成后关闭工程项目备份向导。

进入IFIX3.5,双击桌面Intellution iFIX 3.5快捷方式进入。

双击第一个图标进入
没有狗点击继续即可，系统可演示方式运行2小时
点击用户登陆以管理员方式进入，点击注销、然后用户名admin密码admin登陆
点击登陆，再点击开始工作进入，
然后CTRL+W进入编辑方式
选I/O驱动器选项，继续
双击MBE选项，继续
点击CONNECT继续
点击上图中左下方的ADD CHANNEL
再点击坐下方add device继续
在上图中添加PLC的IP地址及上位机IP地址。

再点击左下方add data block继续
在上图添入I/O 地址区域及寄存器区域
数据区添加完以后就可以保存退出了，
选择数据库管理器，进入数据库
选择打开本地节点，继续
可以根据你自己的程序修改数据库了。

iFIX 系统配置指南

iFIX 系统配置指南针对各种项目需求，为了帮助系统工程师和售前服务工程师更好地使用iFIX 及其组件配置企业级系统，本材料在各个方面给出了详尽的说明和例子，以便项目相关人员使用参考。

本材料所涉及的方面主要有如下几个主题：设备连接、iFIX 功能模块选取及数据库设计、网络设计、企业信息系统和资源调度系统集成及冗余系统设计。

第一章设备连接设备连接是一个工厂数据采集系统需要解决的首要问题，iFIX 可以提供与世界上各种知名设备的方便连接方式，同时提供通讯程序的开发工具包以使用户能将自行开发的非标设备连接到 iFIX 监控系统。

下面分几个方面阐述。

1．连接设备类型：iFIX 可以连接的设备种类有很多，主要类型有：DCS、PLC、控制器、远程模块、现场总线设备、条码阅读器、智能仪表、称重仪、其它计算机系统或特殊设备。

2．连接方式：iFIX 和设备的连接方式主要有如下几种：通过串行口连接，通过工业网络连接，通过标准以太网连接，其它方式如：电话拨号，微波设备，无线电传输，专线连接等。

3．使用的 iFIX 驱动程序：iFIX 驱动程序根据开发工具不同，分为 6.x 版本和7.x版本。

6.x版本的驱动程序使用驱动程序开发包 ITK 开发，可以在 WINDOWS95/98 和 WINDOWS NT 上运行。

6.x版本的驱动程序支持在同一台 PC 机上同时运行 8 个不同的驱动程序连接8 种不同设备。

驱动程序内置冗余功能，详见冗余系统描述。

7.x版本的驱动程序使用 ASDK或 OSDK （ OPC Toolkit）开发，只能在WINDOWS NT平台上运行。

7.x版本驱动程序提供 OLE Automation 界面，可以脱离 iFIX 单独运行，并能在 VB程序中引用其属性、方法。

此驱动程序采用 COM/DCOM技术，可以以 C/S结构安装运行。

即可以进行网络远程控制，如将 Client 部分安装在 iClient 上，通过网络控制 Server 部分的运行，进行远程驱动程序组态，控制运行及状态诊断。

IFIX和SIMPLC的模拟仿真调试

IFIX和SIMPLC的模拟仿真调试（仅限MPI方式）1软件需求：IFIX3.0及其以上版本、S7A驱动、STEP.7.V5.4.IncL.SP32就目前我所调试的结果，这三种软件的仿真调试目前只支持MPI通讯方3S7中创立工程3.1.1在A7中建立工程，项目名为：s7pr01，如图3.1图3.13.1.2在工程中对工作站进行硬件配置，如图3.2图3.23.1.3组态网络，建立如图的系统网络图3.33.1.4编译并保存工程。

在工程的OB1程序块中编写如下的梯形图逻辑程序图3.43.1.5保存工程。

选中OB1块，打开仿真器，在选择网络时，选择MPI（1）adr:2图3.53.1.6在线仿真，具体查看PLCSIM说明书，可以通过插入变量，监视梯形图的输出图3.64配置s7a4.1.1通道和设备配置，如图图4.1本例中选中的I/O Address Syntax为S7M V1.x comp，具体语法格式参看help部分语法部分。

（刚安装的S7A ，help部分可以打开）通道的MPI地址要和PLCSIM中的一样4.1.2变量配置，以I输入变量为例4.1.3保存配置并运行S7A图4.3特别注意：在S7A和PLCSIM通讯之前，一定不要让任何S7程序在线，因为仿真时S7A和S7会占用同一个MPI地址，那样会导致通讯中断和S7A崩溃。

（我在此吃了大亏）5IFIX中的配置只介绍一下变量数据格式。

以刚才的变量I为例，数据格式为D11:EB.0.0感言：由于调试了到了凌晨5点，本人非常疲惫，其它两种语法格式在这就不提供了，工程师们只要看看帮助就可以写出。

本人觉得比起AB、Modicon的仿真器，PLCSIM算比较差的了，主要一点，他不能在PLCSIM中监视程序，这点很遗憾！。
