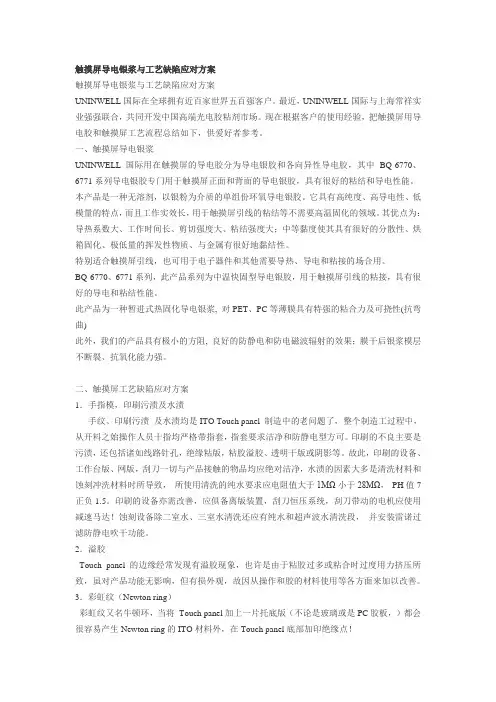

触摸屏导电银浆与工艺缺陷应对方案
触摸屏导电银浆与工艺缺陷应对方案触摸屏导电银浆与工艺缺陷应对方案UNINWELL国际在全球拥有近百家世界五百强客户。
最近，UNINWELL国际与上海常祥实业强强联合，共同开发中国高端光电胶粘剂市场。
现在根据客户的使用经验，把触摸屏用导电胶和触摸屏工艺流程总结如下，供爱好者参考。
一、触摸屏导电银浆UNINWELL国际用在触摸屏的导电胶分为导电银胶和各向异性导电胶，其中BQ-6770、6771系列导电银胶专门用于触摸屏正面和背面的导电银胶，具有很好的粘结和导电性能。
本产品是一种无溶剂，以银粉为介质的单组份环氧导电银胶。
它具有高纯度、高导电性、低模量的特点，而且工作实效长，用于触摸屏引线的粘结等不需要高温固化的领域。
其优点为：导热系数大、工作时间长、剪切强度大、粘结强度大；中等黏度使其具有很好的分散性、烘箱固化、极低量的挥发性物质、与金属有很好地黏结性。
特别适合触摸屏引线，也可用于电子器件和其他需要导热、导电和粘接的场合用。
BQ-6770、6771系列，此产品系列为中温快固型导电银胶，用于触摸屏引线的粘接，具有很好的导电和粘结性能。
此产品为一种暂进式热固化导电银浆, 对PET、PC等薄膜具有特强的粘合力及可挠性(抗弯曲)此外，我们的产品具有极小的方阻, 良好的防静电和防电磁波辐射的效果；膜干后银浆模层不断裂、抗氧化能力强。
二、触摸屏工艺缺陷应对方案1．手指模，印刷污渍及水渍手纹、印刷污渍及水渍均是ITO Touch panel 制造中的老问题了，整个制造工过程中，从开料之始操作人员十指均严格带指套，指套要求洁净和防静电型方可。
印刷的不良主要是污渍，还包括诸如线路针孔，绝缘粘版，粘胶溢胶、透明干版或阴影等。
故此，印刷的设备、工作台版、网版，刮刀一切与产品接触的物品均应绝对洁净，水渍的因素大多是清洗材料和蚀刻冲洗材料时所导致，所使用清洗的纯水要求应电阻值大于1MΩ小于28MΩ， PH值7正负1.5。
印刷的设备亦需改善，应俱备离版装置，刮刀恒压系统，刮刀带动的电机应使用减速马达！蚀刻设备除二室水、三室水清洗还应有纯水和超声波水清洗段，并安装雷诺过滤防静电吹干功能。
触摸屏导电银浆与制造工艺
最初有生产企业用450目的丝网版印出直径为0.1mm的绝缘点Φ0.1mm的绝缘点在Matrix type的生产中还是可以的,且降低了生产成本,但Analog type的产品中,绝缘点应控制在直径为0.035mm~0.05mm为佳,且每个点直径一致,高度一致,弧包一致,间距相等,用钢网版印刷是现在普遍的做法。
5.导电排线（引出线）
导电排线在与Touch panel组合时，对位必需准确，而藏在Touch panel内的部份应尽量扩大，使导电排线有更大面积与 Touch panel籍导电热熔胶或ACF粘合在一起，从而加强其稳固性，导电排线应设计有增加两边的两条辅线和“+”对位记号， 有利于压合时除增强牢固性外 更可借两条辅线象 堤坝一样挡住热熔胶或ACF边缘的胶的流失，“+”字对位记号线有利于压合时对位更加准确。
要真正制造生产出好的高品质的Touch panel产品, 除上述浅见之外，其实还包括设计、导电布线、操作方法、生产环境、材料与产品检测、以及包装等诸多方面，可以说真正制造生产高品质的Touch panel产品是一个庞大的工程。
二．工艺方面
1．手指模，印刷污渍及水渍
手纹、印刷污渍 及水渍均是ITO Touch panel 制造中的老问题了，整个制造工过程中， 从开料之始操作人员十指均严格带指套，指套要求洁净和防静电型方可。印刷的不良主要是污渍，还包括诸如线路针孔，绝缘粘版，粘胶溢胶、透明干版或阴影等。故此，印刷的设备、工作台版、网版，刮刀一切与产品接触的物品均应绝对洁净，水渍的因素大多是清洗材料和蚀刻冲洗材料时所导致， 所使用清洗的纯水要求应电阻值大于1MΩ小于28MΩ， PH值7正负1.5。印刷的设备亦需改善，应俱备离版装置，刮刀恒压系统，刮刀带动的电机应使用减速马达！蚀刻设备除二室水、三室水清洗还应有纯水和超声波水清洗段， 并安装雷诺过滤防静电吹干功能。
丝网印刷银浆的银层断裂(裂缝)的防治与对策
丝网印刷银浆的银层断裂(裂缝)的防治与对策齐成【摘要】在制造薄膜开关电路层或RFID标签天线层时,银层(导线)的银(碳)浆通常是用丝网印刷来完成的.在丝网印刷银浆中,银层产生断裂(裂缝)是常见的故障之一,它严重影响产品的质量,甚至成为废品.因此,在电路导线的银浆丝网印刷中要引起重视.文章主要分析探讨银浆丝网印刷中产生导线断裂(裂缝)的原因和防治对策.【期刊名称】《印制电路信息》【年(卷),期】2010(000)004【总页数】4页(P54-57)【关键词】银层断裂;银浆;碳浆;丝网印刷【作者】齐成【作者单位】【正文语种】中文【中图分类】TN41薄膜开关和RFID（图1）在电子产品中的应用日益广泛，在薄膜开关和RFID制作中，银层（导线）的质量至关重要（图2），它是电子产品正常和稳定使用的重要保证。
因此，在制作中怎样提高银导线的质量已引起业界的普遍重视，下面简单分析引起银层断裂的主要原因和在丝网印刷中防治银导线断裂（裂缝）的对策措施。
1 引起银层断裂的主要原因图1银层断裂（裂缝）就是银浆印制和使用中银导线产生断裂或裂隙的现象，它使导线不通或电阻增大。
如在薄膜开关使用中，若出现多个按键同时不灵，就有可能是银层导线阻值超大或开路，这种故障就是银层导线出现断裂或裂缝引起的，当然也有可能是接触不良造成的。
在薄膜开关电路层银浆网印中，发生银层断裂的主要原因有：由于绝缘油墨层交叉联合紧密，使过大压力进入下层银浆层而引起裂缝或断裂（图3）；绝缘油墨层模式的工艺设计不合理，使银层耐受印刷压力降低而发生断裂（图4）；聚脂片表面处理不好，或网印时表面不润湿，使银油墨附着性受到影响而容易发生断裂；银浆使用和固化不好，如印前的没有充分搅拌，固化条件控制不好等。
在RFID电极中发生银层断裂多是由于焊接时，在Pb-Sn焊料边缘的面电极银大量熔于焊料中，形成边缘的银层空洞，长期工作过程中随着银离子的迁移和腐蚀造成空洞的扩大甚至断开而导致电子线路开路。
触摸屏导电银浆
特点： 施工简便、附着力佳、平整度高、阻 抗低、适用性强、易雕刻。 其中SF-2772X对ITOfilm、glass的匹 配性非常优异
通用型产品：SF-2772X
放大1000倍
产品型号：SF-2880
SF-2880超细线路激光银浆
市场供应商 对比项目
贝特利 SF-2880
日系
韩系
国内
线宽线距 L/S
20/20
30/30
20/30
NG
方阻（mΩ /■）
28
激光蚀刻2次效 果
线条平整，边缘 整齐，短路不良
少
硬度
≥3H
40
边缘有锯齿并且 有银粉脱落，短 路、断路机率高
涉及薄膜开关银浆、柔性线路板银浆、触摸屏银浆(细线印
刷型、激光蚀刻型、曝光型银浆、纳米银)、太阳能银浆、
血糖仪银浆等。公司也可配合客户的工艺及要求针对性地
开发特定产品（可弯曲、耐挠性银浆、快速固化银浆等）
。
无锡研发基地
公司资质
企业法人营业执照
危险化学品生产许1 可证
危险化学品经营许可证 普尼测试 2011 绿色企业 ISO9001:2008质量管理体系
4
东莞贝特利总公司概况
v 东莞贝特利创建于2000年，占地106亩，注册资金9900万元 ，员工500多人，研发人员200多人，年销售额3亿多元，主 要生产触摸屏化学材料以及涂料油墨。
v 触摸屏化学材料专业供应商
v 电子化工高分子材料专业供应商
东贝总公司
东贝漳澎厂
