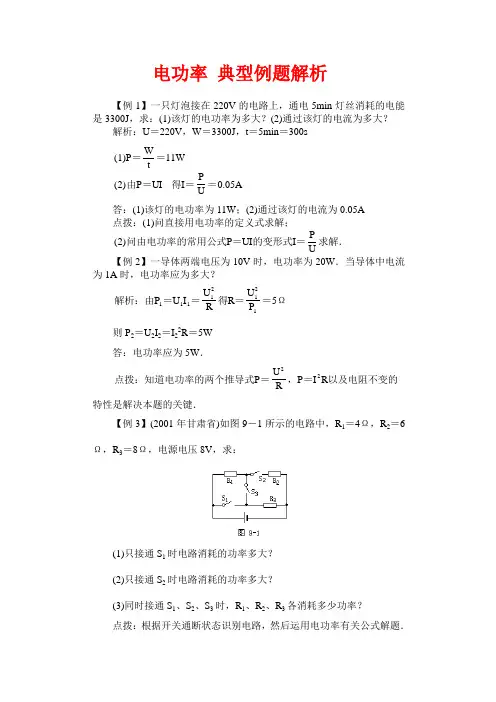

电功率 典型例题解析

电功率 典型例题解析

电功率 典型例题解析【例1】一只灯泡接在220V 的电路上,通电5min 灯丝消耗的电能是3300J ,求:(1)该灯的电功率为多大?(2)通过该灯的电流为多大?解析:U =220V ,W =3300J ,t =5min =300s(1)P 11W(2)P UII 0.05A==由=得==W tP U答:(1)该灯的电功率为11W ;(2)通过该灯的电流为0.05A 点拨:(1)问直接用电功率的定义式求解;(2)P UI I 问由电功率的常用公式=的变形式=求解.P U【例2】一导体两端电压为10V 时,电功率为20W .当导体中电流为1A 时,电功率应为多大?解析:由==得==ΩP U I R 5111U RU P 12121则P 2=U 2I 2=I 22R =5W 答:电功率应为5W .点拨:知道电功率的两个推导式=,=以及电阻不变的P P I R 2UR2特性是解决本题的关键.【例3】(2001年甘肃省)如图9-1所示的电路中,R 1=4Ω,R 2=6Ω,R 3=8Ω,电源电压8V ,求:(1)只接通S 1时电路消耗的功率多大? (2)只接通S 2时电路消耗的功率多大?(3)同时接通S 1、S 2、S 3时,R 1、R 2、R 3各消耗多少功率?点拨:根据开关通断状态识别电路,然后运用电功率有关公式解题.参考答案例.()只接通,有电流通过=Ω()只接通,、串联,有电流通过ΩΩ;31S R P =(8V )=8W 2S R R P =U=(8V )=6.4W 13322121222UR R R 2312846++()同时接通、、时被短路,、并联,=,=Ω,Ω3S S S R R R P 0P =(8V )=10.67W P =U=(8V )=8W123123122322UR R 22368【例4】一灯与滑动变阻器串联接在电压为U 的电源上,电流表示数为I ,如图9-2所示.现改变电源电压,变为原来的2倍,同时移动滑片使电流表示数变为原来的2/3,则灯消耗的功率变为原来的[]A .4倍B .4/3倍C .4/9倍D .2/3倍点拨:由灯丝电阻不变,依据P =I 2R 公式求解. 参考答案例4.由于灯与电阻串联,电流表示数变化即为灯的电流变化,即′,可认为灯丝电阻不变,则灯丝功率:′′′,即′,应选.I =2/3I =I =(I I)=(23)=49P =4/9P C 222P PR I R2跟踪反馈1.一电炉接在220V 的电路上正常发热,其电功率为1kW ,则通过电炉丝的电流为________A ,工作5h 消耗电能________J ,合________kWh .2.一盏电灯正常发光5min ,消耗电能30000J ,则该灯的电功率多大?1kW h 的电能供该灯正常发光多少h ?3.两个电阻R 1∶R 2=2∶3,串联后接在电源上,它们消耗的电功率之比P 1∶P 2=________,若将它们并联起来接到电源上,它们消耗的电功率之比为________.4.一根电阻丝两端的电压为U时,消耗的电功率是P.如将电阻丝两端的电压增大为2U,则电阻丝消耗的电功率应为[ ] A.PB.2PC.4PD.P/4参考答案1.4.5,1.8×107,5 2.100W,10 3.2∶3,3∶2 4.C。

物理电功率题20套(带答案)及解析

物理电功率题20套(带答案)及解析

物理电功率题20套(带答案)及解析一、电功率选择题1.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上.闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()A. B. C. D.【答案】 D【解析】【解答】因为串联电路中电阻等于各分电阻之和,并联电路中总电阻的倒数等于各分电阻倒数之和,所以两电阻串联时电路中的总电阻最大,两电阻并联时电路中的总电阻最小,因为Q放=W=t,所以在相同的时间内放出的热量最多的是D选项.故选D.【分析】根据电阻的串并联比较各选项中电阻的大小,根据Q放=t得出它们在相同的时间内放出热量的关系.2.如图所示的电路中,电源电压保持不变,当开关S闭合时,灯L正常发光,如果将滑动变阻器的滑片P向右滑动,下列说法正确的是()A. 电压表示数变小,灯L变亮B. 电压表示数变小,灯L变暗C. 电压表示数变大,灯L变亮D. 电压表示数变大,灯L变暗【答案】D【解析】【解答】由电路图可知,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流,将滑动变阻器的滑片P向右滑动时,接入电路中的电阻变大,电路中的总电阻变大,由可知,电路中的电流变小,由可知,灯泡两端的电压变小,因灯泡的亮暗取决于实际功率的大小,所以,由可知,灯泡的实际功率变小,灯泡L变暗,AC不符合题意;因串联电路中总电压等于各分电压之和,所以,滑动变阻器R两端的电压变大,即电压表的示数变大,B不符合题意、D符合题意。

故答案为:D。

【分析】结合电路图,理清电路的连接方式及电表的测量对象,结合滑动变阻器的滑片P 向右滑动时,接入电路中的电阻变化,利用欧姆定律及电功率的计算公式分析即可.3.某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝.下列说法正确的是()A. S1、S2闭合时,电饭锅处于加热状态B. S1、S2闭合时,电饭锅处于保温状态C. S1闭合、S2断开时,电饭锅处于加热状态D. S1断开、S2闭合时,电饭锅处于保温状态【答案】A【解析】【解答】解:由电路图可知,当S1、S2闭合时,R1短路,电路中只有R2;当S1闭合、S2断开时,R1, R2串联,S1断开、S2闭合时,整个电路断开,电饭锅不工作;可见,当S1、S2闭合时,电路中电阻最小,当S1闭合、S2断开时,电路中电阻较大,由P= 可知,当S1、S2闭合时,电功率最大,处于加热状态;当S1闭合、S2断开时,电功率较小,处于保温状态.故A正确、BCD错.故选A.【分析】根据P= 可知,在电源电压不变时,电路中电阻越小,电功率越大,即为加热状态,反之为保温状态.据此分析判断.4.甲、乙两只灯泡,其I﹣U关系图象如图所示.现将甲、乙两灯串联在电路中,当甲灯两端的电压为2V时,乙灯消耗的功率是()A. 1.2WB. 0.8WC. 2WD. 3W【答案】 A【解析】【解答】解:根据图象可知,当甲灯泡两端电压为2V时,通过甲灯泡的电流为0.4A;因为串联电路处处电流相等,因此通过乙灯泡的电流也为0.4A;根据图象可知,此时乙灯泡两端电压为3V;乙灯泡消耗的功率:P=UI=3V×0.4A=1.2W.故选A.【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流,然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压,再根据P=UI求出乙消耗的功率.5.2017•黄冈)下列关于电和磁的说法正确的是()A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大,通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【解答】解:A、自由电子是负电荷,所以金属导体中的电流方向与自由电子定向移动方向相反,故A错误;B、接入电路的用电器总功率越大,由公式I= 可知通过电能表的电流就越大,故B正确;C、小磁针静止时N极所指的方向为该点磁场的方向,故C错误;A、电动机是利用通电线圈在磁场中受力转动的原理制成的,故D错误.故选B.【分析】(1)物理学中规定正电荷定向移动的方向为电流方向;(2)家庭电路电流大的原因:总功率过大;(3)我们规定小磁针N极所指的方向为该点磁场的方向;(4)带电磁铁的仪器利用的是电流的磁效应原理.6.如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

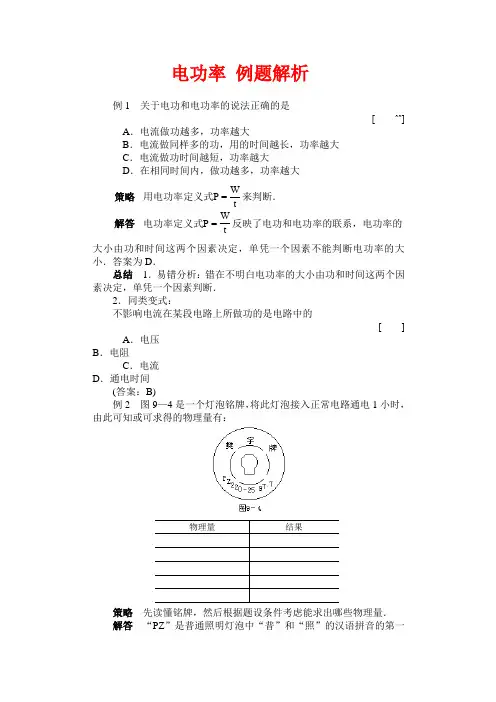

电功率 例题解析

电功率 例题解析

电功率例题解析例1 关于电功和电功率的说法正确的是[ ˆˆ] A.电流做功越多,功率越大B.电流做同样多的功,用的时间越长,功率越大C.电流做功时间越短,功率越大D.在相同时间内,做功越多,功率越大策略解答P=WtP=Wt用电功率定义式来判断.电功率定义式反映了电功和电功率的联系,电功率的大小由功和时间这两个因素决定,单凭一个因素不能判断电功率的大小.答案为D.总结1.易错分析:错在不明白电功率的大小由功和时间这两个因素决定,单凭一个因素判断.2.同类变式:不影响电流在某段电路上所做功的是电路中的[ ] A.电压B.电阻C.电流D.通电时间(答案:B)例2 图9—4是一个灯泡铭牌,将此灯泡接入正常电路通电1小时,由此可知或可求得的物理量有:策略先读懂铭牌,然后根据题设条件考虑能求出哪些物理量.解答“PZ”是普通照明灯泡中“普”和“照”的汉语拼音的第一个字母,表示灯泡的型号.“PZ220—25”,表示额定电压是220伏,额定功率是25瓦.根据题设条件,可知或可求得下列物理量: 1.额定电压U :220V 2.额定功率P :25W3R =UP=220=1936()4I =U R=220V 1936=0.11A2.灯丝的电阻:Ω.通过灯丝的电流:Ω额额2255.消耗的电能:W = Pt = 0.025千瓦×1小时 = 0.025度.总结 1.易错分析:不懂认读铭牌“PZ220—25”表示的意思;计算消耗电能时对应公式、物理量单位运用发生错误.2.同类变式:一个标有“12伏 4瓦”字样的小灯泡,给它加上6伏特电压时,若不考虑温度对灯丝电阻的影响,则[ ]A .灯泡的实际功率为1瓦B .灯泡上所加电压力12伏C .灯泡灯丝的电阻为1欧D .通过灯丝的电流为0.3安(甘肃省中考题)(答案:A)例3 有一个标有“220V 110V 500W ”的电炉,它对应的电炉丝连线图如图9—5所示,其中B 为电热丝AC 的中点抽头.(1)若接入220伏电路,使其正常工作,怎样使用? (2)若接入110伏电路,使其正常工作,怎样使用?策略 先考虑如何由“220V 110V 500W ”求出电阻,然后考虑、解答题设所问.解答 110V 500W R =U=110()22假设由“”求电阻:Ω,若接入P500220V A C P =U=220 4500(W )A B P =U=220=8500(W )110V2222电路,使用、两端,×,会烧坏;使用、两端,××,会烧坏.故不能由“RR1105001105001222500W ”求电阻.由“220V 500W ”求电阻:R =U =220()2额额Ω2500P若接入电路,使用、两端接入,220V A C P =U=220=500(W )22R2205002若接入110V 电路,将A 、C 连在一起作为一个接线端,再将它和B P =U =110=500(W)22端接入,××14142205002R答案 (1)将A 、C 两端接入;(2)将A 、C 连在一起作为一个接线端,再将B 端接入.总结 1.易错分析:由“220V 110V 500W ”不知如何求电阻. 2.同类变式:一个白炽灯泡的灯丝断了再搭上使用,其亮度如何,为什么?(P =UU 2答案:灯丝断了再搭上,长度变短,电阻变小.由,一R定,R 变小,P 变大,那么灯泡变亮.)3.思维延伸:白炽灯使用久了,发现灯泡的内壁变黑,为什么?其亮度如何,为什么?(答案:钨丝在高温下升华成钨蒸气,然后凝华附在灯泡内壁.灯丝变细,电阻变大,由,一定,变大,则变小,那么灯泡变P =UU R P 2R暗.)。

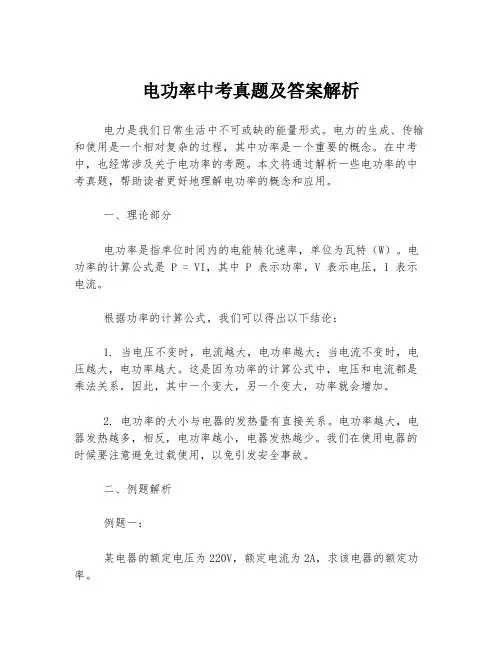

电功率中考真题及答案解析

电功率中考真题及答案解析

电功率中考真题及答案解析电力是我们日常生活中不可或缺的能量形式。

电力的生成、传输和使用是一个相对复杂的过程,其中功率是一个重要的概念。

在中考中,也经常涉及关于电功率的考题。

本文将通过解析一些电功率的中考真题,帮助读者更好地理解电功率的概念和应用。

一、理论部分电功率是指单位时间内的电能转化速率,单位为瓦特(W)。

电功率的计算公式是 P = VI,其中 P 表示功率,V 表示电压,I 表示电流。

根据功率的计算公式,我们可以得出以下结论:1. 当电压不变时,电流越大,电功率越大;当电流不变时,电压越大,电功率越大。

这是因为功率的计算公式中,电压和电流都是乘法关系,因此,其中一个变大,另一个变大,功率就会增加。

2. 电功率的大小与电器的发热量有直接关系。

电功率越大,电器发热越多,相反,电功率越小,电器发热越少。

我们在使用电器的时候要注意避免过载使用,以免引发安全事故。

二、例题解析例题一:某电器的额定电压为220V,额定电流为2A,求该电器的额定功率。

解析:根据功率的计算公式 P = VI,将给定的数值代入公式中,得 P = 220 × 2 = 440 W。

因此,该电器的额定功率为440瓦特。

例题二:一台电视机的额定功率为100 W,若用220 V交流电源供电,求电视机的额定电流。

解析:仍然使用功率的计算公式 P = VI,将给定的功率和电压代入公式中,得100 = 220 × I。

通过移项和两边同时除以220,可以求得电流I = 100 ÷ 220 ≈ 0.45A。

因此,电视机的额定电流为0.45安。

三、综合应用题解析综合应用题通常将电功率与其他知识点结合起来,考察学生的综合运用能力。

下面是一道综合应用题的解析:某家庭的电费按照用电量和使用时间计算,小明的家庭电费为180元,小明家使用的电视机额定功率为200W,每天使用5小时。

若电价为每度电0.8元,问小明的家每度电的电压是多少?解析:首先,根据电费的计算公式,电费=电价×电量×使用时间,可以列出等式:180 = 0.8 × P × 5,其中 P 是小明家每天使用的电量。

【高中物理】有关电功率例题

【高中物理】有关电功率例题

【高中物理】有关电功率例题【例1】一把电烙铁接在220v的电路中,通过的电流是350ma,问通电1h消耗了多少电能?【分析】消耗的电能只有通过1小时内的电功才能知道。

【解答】由电功的公式得w=uit=220v×0.35a×3600s=2.8×105j电烙铁1h消耗电能2.8×105j。

【示例2】将具有特定电阻值的电阻器连接到电压为3V的电路上,所消耗的功率为0.6W。

找出这个电阻的电阻值,以及电流在5分钟内做了多少功?【分析】:由于这是纯电阻电路,可用p=u2/r求电阻,由w=pt求出电功。

[答:]来自P=U2/Rr=u2/p=(3v)2/0.6w=15ωw=Pt=0.6W×5×60s=180j这个电阻的阻值是15ω,5min电流做的功是180j。

【例3】一个“220v40w”灯泡在1kwh电能下能正常工作多少小时?【分析】由公式p=w/t得t=w/p,即可求解。

若w取kwh,p取kw,则t的单位即为h.[答:]从P=w/Tt=w/p=1kwh/0.04kw=25h[答:]让灯工作25小时。

【例4】某校教学大楼有教室24间,每间教室装有“pz220-40”白炽灯6只。

(1)计算引入建筑物照明线路的电流;(2)若平均每日用电3h,每月以30日计,每月耗电多少度?【分析】建筑物照明线路中的电流I可通过P=UI和I=I1+I2+计算得出。

在并联电路中,功耗可通过w=Pt计算得出。

【解答】(1)每个教室用电的功率是p=40×6w=240w全楼用电的总功率Ptotal=P×24=5.76×103W所以i总=p总u=5.76×103w/220v=26.2a(2)整栋楼的月用电量w=p总t=5.76kw×3×30h=518.4kwh=518.4(度)[答:](1)照明线路中的电流为26.2a;(2)月用电量为518.4千瓦时。

24道中考物理电功电功率典型例题解析

24道中考物理电功电功率典型例题解析

典型例题解析例1 一盏灯标有“36V 40W ”字样,将这盏灯接到某电路中,通过它的电流是1A ,此时,这盏灯的电功率是________W .精析 考查额定电压,额定功率的概念.已知:灯的额定电压U E =36,额定功率P E =40W ,实际电流I L =1A . 求:P L (实际电功率)解 先判定灯是否正常发光 灯正常发光时:I E =E E U P =V36W 40≈1.1A 因为灯的实际电流I L <I E ,所以灯不能正常发光,且P L 应<P E .先求出灯的电阻R =EE P U 2=0W 4)V 36(2=32.4ΩR 不变灯的实际功率:P L =I L 2R =(1A )2×32.4Ω=32.4W答案 灯的功率为32.4W思考 有的同学求实际功率,采用下面做法: P L =UI L =36V ×1V =36W 你能看出其中的问题吗?例2 某导体接到6V 电压下,它消耗的功率是6W ;将改接到3V 的电压下,这个导体的功率是________W . 已知 U E =6V P E =6W 实际U L =3V 求:实际P L分析 一个导体,在额定电压下,电阻为R ,同样一个导体,电压改变,电阻仍为R . 同样一个导体,电压改变,电阻仍为R . ∴ 电功率的习题,往往从求解电阻入手.解法1 导体电阻R =EE P U 2=W 6)V 6(2=6Ω.电压变了,导体消耗的功率改变R L =R U L 2=Ω6)V 3(2=1.5W解法2 导体电阻不变根据:R =PU 2E E P U 2=LLP U 2⇒E L P P =22E L U UP L =22EL U U ·P E =(V6V 3)2×6W =1.5W 小结 从解法2看出,电阻一定时,电压是原来的“n ”倍,功率是原来的“n 2”倍.因为P =UI ,U 是原来的“n ”倍,I 也是原来的“n ”倍,所以P 是原来的“n 2”倍.答案 功率是1.5W例3 (天津市中考试题)电能表是测量________的仪表.1 kWh 的电能可供标有“220V 40W ”的灯泡正常工作________h .精析 电能表是日常生活中常用的仪表.考查能否灵活利用W =Pt 进行计算. 正确选择合适的单位,可以简化计算.解 电能表是测量电功的仪表.题目给出:W =1kWh P =40W =0.04kW 时间:t =P W =kW04.0kWh 1=25h 如果选用国际单位,则计算要麻烦得多. 答案 电功,25例4 (哈尔滨市中考试题)一个“12V 6W ”的小灯泡,如果接在36V 电源上,为使其正常发光,需串联一个________Ω的电阻,该电阻消耗的功率是________W .精析 在串联电路中,利用电流、电压等特点,计算电阻和电功率. 已知:额定P E =6W ,U E =12V ,总电压U =36V 求:R ,P R解 灯的额定电压是12V ,直接将其接在36V 的电源上,灯将烧毁:这时应将一个电阻和灯串联;—使灯正常发光.画出灯与R 串联的电路草图2—3—1.并标出已知量和未知量.图2—3—1只要求出通过R 的电流和R 两端的电压.就可以求出未知量. 流过灯的电流和流过R 的电流相等: 答案 48Ω,12W例5 (北京市中考试题)电阻R 和灯泡L 串联接到电压为10V 的电路中,R =10Ω,电路接通后,100s 内电阻R 上电流做的功为10J ,已知灯L 的额定功率为10W ,灯的电阻不变.求:灯的额定电压. 解 画出灯L 和电阻只串联的电路草图2—3—2,并标明已知量和未知量. 串联电路,通过L 和R 电流相等,设为I . 则W R =I 2Rt图2—3—2I =Rt W R =100s 10Ω10J ⨯=101A =0.1A R 两端电压:U R =IR =0.1A ×10Ω=1V灯L ′两端电压:U L =U -U R =10V -1V =9V 灯电阻:R =I U L =A1.0V9=0.9Ω 灯额定电压:U E =R P E =Ω⨯9010W =30V误解 有的同学在算完电流后,直接用:U E =I P E =A1.0W 10=100V ,是错误的.因为此时灯并不是正常发光,电路中的电流不是I E .当然,有的同学把U L =9V 算为灯的额定电压,也是错误的. 答案 灯额定电压为30V例6 (广州市中考试题)有两个灯泡,L 1标有“6V 3W ”字样,L 2没有标记,测得L 2的电阻为6Ω,把它们串联起来接入某一电路,两个灯泡均能正常发光,那么该电路两端的电压和L 2的电功率分别是 ( ) A .12 V 3W B .12 V 1.5W C .9 V 3W D .9 V 1.5W解 画出L 1和L 2串联的电路草图2—3—3,标明已知量和未知量. L 1正常发光时,U 1=6V ,P 1=3W 电路中电流: I =11U P =V6W 3=0.5A图2—3—3此时L 2也正常发光,L 2两端电压:U 2=IR 2=0.5A ×6Ω=3V P 2=IU 2=0.5A ×3V =1.5W U =U 1+U 2=6V +3V =9V 答案 D例7 有一盏小灯泡,当它与5Ω电阻串联后接15V 电源上,灯恰好正常发光,这时灯的功率是10W . 求:小灯泡正常发光时的电阻和小灯泡的额定电压的可能值. 已知:R =5Ω P E =10W U =15V 求:R L ,U E (额定)分析 画出分析电路图2—3—4.图2—3—4从图中看,所给物理量无对应关系,可以采用方程求解. 解法1R E 和R 串联,设灯两端电压为U E∵ I E =I R∴E E U P =RU U E-E U W 10=Ω-5V 15E U 整理得U E 2-15U E +50=0 (U E -10)(U E -5)=0U E =10V 或U E =5V灯电阻R L =E E P U 2=W 10)V 10(2=10Ω或R L =EE P U 2=W 10)V 5(2=2.5Ω解法2 R L 和R 串联:U =U E +U R U =IP E+IR 15V =IW10+I ×5Ω 5I 2-15I +10=0 I 2-3I +2=0(I -2)(I -1)=0 解得:I =2A 或I =1A R L =2IP E =2)A 2(W 10=2.5Ω 或R L =2I P E =2)A 1(W 10=10Ω 答案 灯正常发光,当U E =10V 时,灯电阻为10Ω;当U E =5V 时,灯电阻为2.5Ω例8 (北京市朝阳区中考试题)将分别标有“6V 9W ”和“6 V 3W ”的两个灯泡L 1、L 2串联接在12 V 电源上,则 ( )A .两灯都能正常发光B .灯L 2可能被烧毁C .两灯都比正常发光时暗D .灯L 1比灯L 2亮精析 考查学生能否根据实际电压和额定电压的关系,判断灯的发光情况. 解 先求出两盏灯的电阻灯L 1的电阻: R 1=121P U =W 9)V 6(2=4Ω灯L 2的电阻: R 2=222P U =W 3)V 6(2=12Ω求出灯两端的实际电压U 1′∵ R 1、R 2串联UU '1=211R R R +=Ω+ΩΩ1244=41U 1′=41U =41×12V =3VL 2两端电压U 2′=U -U 1′=12V -3V =9V比较实际电压和额定电压 U 1′<U 1,U 2′<U 2两灯都不能正常发光;灯L 2可能会被烧毁答案 B例9(北京市东城区中考试题)家庭电路中正在使用的两白炽灯,若甲灯比乙灯亮,则()A.甲灯灯丝电阻一定比乙灯的大B.甲灯两端的电压一定比乙灯的大C.通过甲灯的电量一定比乙灯的多D.甲灯的实际功率一定比乙灯的大精析考查家庭电路中灯的连接方式,并由灯的亮度判断电阻的大小.分析家庭电路,灯的连接方式是并联.甲、乙两灯两端电压相同.甲灯比乙灯亮,说明甲灯实际功率比乙灯大.D 选项正确.甲灯比乙灯亮,在并联电路中,R甲<R乙.U相同,I甲>I乙电量Q=It,若两灯同时使用,因为t相同,I甲>I乙,则Q甲>Q乙,C选项正确.答案C、D例10如图2—3—5,电源电压和电灯L的电阻均保持不变.当开关S闭合后,在变阻器的滑片P从中点向下滑动的过程中,下列说法正确的是()A.电压表的示数变大B.电灯L的亮度变暗C.电流表A1的示数不变D.电流表A2的示数变小图2—3—5精析考查学生识别电路的能力.能否根据欧姆定律分析电路中电流变化,灯的亮度变化.分析电路是由灯和变阻器并联而成.测的是干路电流测的是流过变阻器的电流测的是电路两端电压当变阻器的滑片P由中点向b端移动时,变阻器的电阻增大,通过变阻器电流减小,示数变小,D选项正确.并联电路,U一定,灯电阻不变,则流过灯的电流不变,灯的亮度不变.示数变小.答案D例11如图2—3—6,电源电压不变,开关S由断开到闭合,电流表两次示数之比为2∶7,则电阻R1∶R2=________,电功率P1∶P2,电功率P1∶P1′=________,电功率P1∶P1=________.精析分析S闭合前后,电路中电阻的连接关系.写出P、I、U、R之间的关系,利用公式求解.解S断开,只有R1,示数为I1,R1两端电压为U,流过R1的电流为I1.S闭合,R1、R2并联,示数为I1+12,R1两端电压不变为U,流过R1的电流不变为I1,R1功率为P1′.图2—3—6∵211I I I +=72∴21I I =52并联:21I I =12R R =52∴21R R =2511P P '=U I U I 11=11PP 1=U I I U I )(211+=72 答案 R 1∶R 2=5∶2,P 1∶P 2=2∶5,P 1∶P 1′=1∶1,P 1∶P =2∶7例12 如图2—3—7(a ),当变阻器滑片从A 点滑到B 点时,R 1两端的电压比为2∶3,变阻器两端电压比U A ∶U B =4∶3.(电源电压不变)求:I A ∶I B ,R A ∶R B ,P 1∶P 1′,P A ∶P B ,R 1∶R A(a )(b ) (c )图2—3—7精析 画出电路变化前后对应的两个电路:如图2—3—7(b )(c )所示. 已知:'11U U =32,B A U U =34解 B A I I =1111R U R U '='11U U =32B A R R =BB A AI U I U =B A U U ×A B I I =34×23=1211P P '=1212R I R I B A =22B A I I =(32)2=94B A P P =B B A A R I R I 22=94×12=98图(b ):U =I A (R 1+R A )图(c ):U =I B (R 1+R B ) U 相等:R B =21R A ,B A I I =32代入I A (R 1+R A )=I B (R 1+21R A ) 2(R 1+R A )=3(R 1+21R A )A R R 1=21 另解:图(b )U =U 1+U A 图(c )U =U 1′+U B∴ U 1′=23U 1,U B =43U A ,U 不变 ∴ U 1+U A =23U 1+43U A21U 1=41U AA U U 1=21∵ R 1、R A 串 ∴A R R 1=A U U 1=21 答案 I A ∶I B =2∶3,R A ∶R B =2∶1,P 1∶P 1′=4∶9,P A ∶P B =8∶9,R 1∶R A =1∶2 例13 如2—3—8(a ),已知R 1∶R 2=2∶3,当S 2闭合,S 1、S 3断开时,R 1的功率为P 1,电路中电流为I ;当S 1、S 3闭合,S 2断开时,R 1的功率为P 1′,电路中电流为I ∶I ′.(电源电压不变) 求:U 1∶U 2,P 1∶P 1′,I ∶I ′精析 画出变化前后电路图(b )和(c )(a )(b )(c )图2—3—8已知:21R R =32 求:21U U ,'11P P ,'I I解 图(b )中R 1、R 2串,21U U =21R R =32'11P P =12121R U R U =221U U =(52)2=254图(c )中R 1两端电压为U 图(b ):U =I (R 1+R 2)图(c ):U =I ′(2121R R R R +)U 不变 I (R 1+R 2)=I ′(2121R R R R +)I (2+3)=I ′(3232+⨯)I I '=256 答案 U 1∶U 2=2∶3,P 1∶P 1′=4∶25,I ∶I ′=6∶25例14 如果将两个定值电阻R 1和R 2以某种形式连接起来,接入电路中,则电阻R 1消耗的电功率为12W .如果将这两个电阻以另一种形式连接起来接入原电路中,测得该电路的总电流为9A ,此时电阻R 1上消耗的电功率为108W .(电源电压不变) 求:(1)电阻R 1和R 2的阻值;(2)电阻R 2上两次电功率的比值.精析 先判断电阻R 1、R 2的两次连接方式.因为总电压不变,由P 1<P 1′和R 1一定,判断出:U 1<U 1′所以第一次R 1、R 2串联,第二次并联. 求:R 1、R 2 P 2、P 2′解 画出分析电路图2—3—9(a )(b )(a )(b )图2—3—9同一电阻R 1,根据P =RU 2有'11P P =2121)('U U =221U U =W 108W 12=91(U 1′=U )∴U U 1=31 如图(a )U 1+U 2=U21U U =21∵ R 1、R 2串21R R =21U U =21 如图(b )R 1、R 2并联,''21I I =12R R =12∵ I 1′+I 2′=I ′=9A∴ I 1′=6A I 2′=3AR 1=211)('I P =2)A 6(W108=3Ω R 2=2 R 1=6Ω (2)求'22P P 关键求出R 2两端电压比 从图(a )可知:21U U =21 ∴U U 2=32由图(a )和(b )同一电阻R 2:'22P P =2121)('U U =222U U =(32)2=94答案 R 1=3Ω,R 2=6Ω, P 2∶P 2′=4∶9例15 甲灯标有9V ,乙灯标有3W ,已知电阻R 甲>R 乙,若把两灯以某种方式连接到某电源上,两灯均正常发光,若把两灯以另一种方式连接到另.一电源上....,乙灯仍能正常发光,甲灯的实际功率与它的额定功率比P 甲′∶P 甲=4∶9 求:(1)甲灯的额定功率P 甲; (2)乙灯的额定电压U 乙; (3)两灯电阻R 甲和R 乙.精析 注意两次电路总电压不同,所以不能像例4那样判断电路连接方式 已知:U 甲=9V ,P 乙=3W ,R 甲>R 乙,P 甲′∶P 甲=4∶9 求:P 甲、U 乙、R 甲、R 乙设第一次R 甲、R 乙并联,此时两灯均能正常发光,说明:U 乙=U 甲=9VR 乙=乙乙P U 2=W 3)V 9(2=27Ω第二次R 甲、R 乙串联,乙灯仍正常发光,说明U 乙′=U 乙=9V 而R 甲不变时,甲甲P P '=甲甲U U '=94 ∴ U ′=32U 甲=32×9V =6V R 甲、R 乙串联 乙甲R R =''乙甲U U =V 9V 6=32得R 甲<R 乙,与题意不符.由上判定:电路第一次串联,第二次并联,画出分析示意图2—3—10(a )和(b ).(a )(b )图2—3—10解 由图(a )和(b )得: R 甲不变甲甲P P '=22甲甲U U '=22甲U U'=94U ′=32U 甲=32×9V =6V U 乙′=U 乙=6V由图(b )乙灯正常发光R 乙=乙乙P U 2=W 3)V 6(212Ω由图(a )R 甲、R 乙串 I 甲=I 乙=乙乙U P =V6W 3=0.5A R 甲=甲甲I U =A5.0V9=18Ω P 甲=I 甲U 甲=0.5A ×9V =4.5W答案 甲灯额定功率4.5W ,乙灯额定电压6V ,甲灯电阻10Ω,乙灯电阻6Ω例16 (北京市1997年中考试题)如图2—3—11(a )所示电路中,灯L 1的电阻R 2的21(不考虑灯丝随温度的变化).电源电压为10V ,并保持不变.S 1、S 2为开关.当闭合S 1,断开S 2时,灯L 1正常发光,电阻R 3消耗的电功率为2W ,电压表示数U 1;当闭合S 2,断开S 1时,电阻R 4消耗的电功率为41W ,电压表示数为21U 1. 求(1)灯L 1的额定功率;(2)电阻R 4的阻值.(a )(b )(c )图2—3—11已知:R 1=21R 2,U =10V P 3=2W U 1′= 21U 1 P 4=41W 求:(1)P 1(L 1额定功率);(2)R 4解 画出变化前后电路分析图2—3—11(b )和(c ). 先求出两次电路(b )和(c )中电流比I ∶I ′ ∵ R 1不变I I '=11U U '=1121U U =1243R R =2423I P I P '=43P P ×22II '=W41W 2×(21)2=12由图(b ) U =I (R 1+R 3)由图(c ) U =I ′(R 1+R 2+R 4) U 不变,将R 2=2 R 1和R 3=2 R 4代入I (R 1+2R 4)=I ′(R 1+2R 1+R 4) 2(R 1+2R 4)=(3R 1+R 4)41R R =13 得R 1∶R 2∶R 4=3∶6∶1由图(c )R 1、R 2、R 4串,且U =U 1′+U 2′+U 4=10V U 1′∶U 2′∶U 4=R 1∶R 2∶R 4=3∶6∶1 U 4=101U =101×10V =1V R 4=424P U =W 41)V 1(2=4Ω由图(b )R 1、R 3串31P P =31R R =23 P 1=23×2W =3W 答案 L 1额定功率为3W ,R 4为4Ω例17 (北京市1998年中考试题) 如图2—3—12所示,电路两端电压保持不变,当只闭合开关S 1时,通过电阻R 1的电流是I 1;当只闭合开关S 2时,通过电阻R 2的电流是I 2;电阻R 2消耗的功率是20W ,I 1∶I 2=3∶2,当只闭合开关S 3时,电阻R 3消耗的功率是15W .图2—3—12求:(1)只闭合S 1时,R 1消耗的功率;(2)只闭合S 3时,R 1消耗的功率. 已知:I 1∶I 2=3∶2,P 2=20W ,P 3=15W 求:P 1、P 1″精析 只闭合开关S 1,只有R 1,如图2—3—13(a )当只闭合S 2时,R 1、R 2 串,如图2—3—13(b );当只闭合S 3时,R 1、R 2 、R 3串,如图2—3—13(c ).(a )(b )(c )图2—3—13解 图(a )U =I 1R 1 图(b )U =I 2(R 1+R 2) U 不变,21I I =23 3R 1=2(R 1+R 2)21R R =12图(b )R 1、R 2串 21P P '=21R R =12P 1′=2P 2=2×20W =40W如图(a )和(b )同一电阻R 1·'11P P =2221I I =(32)2=94P 1=94×40W =90W 如图(b )P 2=I 22R 2=(21R R U+)2R 2(1)如图(c )P 3=I 32R 3=(321R R R U++)2R 3(2)(1)÷(2) W 15W 20=322122321)()(R R R R R R R +++将R 1=2R 2代入R 32-6R 2R 3+9R 22=0 (R 3-3 R 2)2=0 R 3=3 R 2,又∵ R 1=2 R 2 ∴31R R =32如图(c ),串联电路31P P "=31R R =32 ∴ P 1″=32×15W =10W答案 图(a )中,R 1功率为90W ,图(c )中,R 1功率为10W例18 (北京市东城区中考试题)小明设计了一个电加热器,有加热状态和保温状态,如图2—3—14,发热体AB 是一根阻值500Ω的电阻丝,C 、D 是电阻丝AB 上的两点,S ′是一个温度控制控制开关.当开关S ′闭合,开关S 接通C 点时,电阻丝每分钟放出的热量是Q 1;当S ′闭合,S 接通D 点时,电阻丝每分钟放出的热量是Q 2;当S ′断开时,电阻丝每分钟放出的热量是Q 3,此时测得C 、D 两点间的电压是33V .图2—3—14(1)按大小排列出Q 1、Q 2和Q 3的顺序是: ________ > ________ > ________.(2)将上述热量由大到小的顺序排列,其比值是20∶10∶3,求电源电压U 和电热器处于保温状态时,每分钟放出的热量.精析 对于联系实际的问题,首先把它和所学的物理知识对应起来,本题用到的是焦耳定律的知识.从图中看出,不论使用哪一段电阻丝,电压均为U .电热丝放热公式:Q =RU 2t .(1)可以将AB 段电阻分成三部分:第一次,S ′闭合,S 接C ,使用的是电阻丝CB 段,电阻为R CB ,电阻丝1min 放热Q 1=CB R U 2t第一次,S ′闭合,S 接D ,使用的是电阻丝DB 段,电阻为R DB ,电阻丝1min 放热Q 2=DB R U 2t第三次,S ′断开,电阻丝1min 放热Q 3=ABR U 2t∵ R DB < R CB < R AB ∴ Q 1>Q 2>>Q 3开关位于D ,是加热状态,断开S ′,电阻为R AB ,是保温状态.(2)已知R AB =500Ω U CD =33V ,Q 2∶Q 1∶Q 3=20∶10∶3t 一定,32Q Q =ABDB R UR U 22=DB AB R P =320 ∴R DB =203×R AB =203×500Ω=75Ω t 一定,U 一定,31Q Q =CB AB R R =310 ∴ R CB =103R AB =103×500Ω=150Ω R CD =150Ω-75Ω=75Ω I =CD CD R U =Ω75V 33=0.44A . U =IR AB =0.44×500Ω=220V保温时,电阻为R AB ,t =1 min =60sQ 3=ABR U 2×t =Ω500)V 220(2×60s =5808J答案 (1)Q 2>Q 1>Q 3,电源电压220V ,保温:Q 3=5808J例19 (北京市海滨区中考试题)图2—3—15是一个电热毯示意电路图.R 0是电热毯中的电阻丝,R 是与电热毯与电阻丝串联的电阻.电热毯上标有“220V 100W ”字样,S 是控制电热毯处于加热状态或保温状态的开关.图2—3—15(1)用学过的公式推理说明开关S 断开时,电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R 0每分钟有60J 的电能转化为内能,电阻R 的阻值是多大? 解 (1)根据公式P =I 2RR 0一定,t 一定时,电热毯功率大时,处于加热状态.S 闭合时,R 0发热功率:P 0=I 2R 0=(R U )2R 0 ①S 断开时,R ′0=I 2R 0=(R R U+)2R 0②比较①②两式得P 0>P 0′.∴ S 闭合,电热毯处于加热状态. S 断开,电热毯处于保温状态. (2)R 0=额额P U 2=W100)V 220(2=484Ω保温时:电阻R 0两端电压为U 0.Q 0=020R Ut已知:Q 0=60J t =1 min =60 s Q 0=t R Q 00=s60484J 60Ω⨯=22V . 电路中电流:I =00R U =Ω484V 22=221A . R =IU R =I U U 0-A 221V22220-V =4356Ω答案 (1)闭合S ,电热毯处于加热状态(2)R =4356Ω例20 (北京市中考试题)图2—3—16,是供电设备向居民楼用户输电的示意图,为保证居民楼内的用户所有用电器都能正常工作,居民楼的输入导线间的电压必须保证为220V ,当居民楼内消耗的功率为44 kW 的时候图2—3—16(1)通过输电线的电流为多少安?(2)若输电线的总电阻为0.1Ω,供电设备的输出电压是多少伏? (3)居民楼内由于家用电器的增加,将向供电部分申请“增容”,即增加用电功率.当居民的用电器的额定功率由44 kW 增加到88kW ,所有用电器均在正常工作时,输电线路损失的功率比“增容”前增加了多少? (4)若要求减小输电线损失的功率,用学过的公式及知识说明应采取的措施. 精析 将实际问题转化为电路图. 画出图2—3—17图2—3—17解 (1)已知U 0=220V P 0=44Kw =4.4×104WI =00U P =220VW104.44⨯=220(2)U =U 线+U 0=IR 线+U 0=220A ×0.1Ω+220V =240V(3)I ′=0U P '=220VW108.84⨯=400P 线′=I ′2R 线=(400A )2×0.1Ω=16000W 增容前:P 线=I ′2R 线=(200A )2×0.1Ω=4000W △P 线=P 线′-P 线=16000W -4000W =12000W(4)分析:在U 0,P 0一定时,I 不能减少,使P 线=I 2R 线减小的方法,应减小R 线.∵ 导线电阻与材料、长度、横截面积有关∴ 长度一定,可换用电阻率小的导线或适当增加线的横截面积,这样可以减小电阻. 答案 (1)220A (2)240V (3)12000 W例21 已知两个小灯泡L 1、L 2的额定电压均为U 额,在额定电压下通过L 1的电流I 1是通过L 2电流I 2的2倍,若把灯L 1、L 2串联后接到电压为U 的电源上,则 ( )图2—3—18∴21R R =21I U I U 额额=21 串联电路:21U U =21R R =21 选项A :U =23U 额 U 1=21U 额,U 2=U 额,L 2正常发光 选项B :U 1≠U 额,U 2≠U 额,所以L 1、L 2都不能正常发光 选项C :U 1=U 额,U 2=U 额,L 2烧毁,导致L 1不能正常发光 选项D :只要U 1=U 额,U 2就要烧毁,所以L 1总不能正常发光 答案 A 、D例22 将标有“6V 3W ”的灯泡L 1和标“4V 4W ”的灯泡L 2串联起来接入电路,欲使其中一盏灯能够正常发光,电源电压应是 ( ) A .12V B .8V C .10V D .16V 精析 求出两盏灯的电阻,分析加在灯上的实际电压是“大于”“等于”还是“小于”U E 、(U 额为额定电压) 画出电路示意图2—3—19,并标出灯的电阻.图2—3—19解灯L 1和L 2电阻:R 1=121P U =W 3)V 6(2=12ΩR 2=222P U =W 4)V 4(2=4ΩR 1、R 2串联 ''21U U =21R R =ΩΩ412=13若L 1正常发光, U 1′应=U 1=6V 则U 2′应=31U 1′=2V ,L 2比正常发光暗 U =U 1′+U 2′=6V +2V =8V .B 选项符合题意 若L 2正常发光,U 2′应=U 2=4V .若L 1上电压,U 1′=3 U 2′=12V , ∵ U 1′=2U 1 ∴ 灯L 1烧毁,因此电源电压不能取12V +4V =16V . 答案 B .例23 将一个阻值是4 Ω的电热器放进质量是0.5kg 的冷水中,通过电热器的电流是5A ,且电热器放出的热量全部被水吸收,则7 min 可使水温升高多少度?精析 利用焦耳定律和热学中物体吸放热的公式求解. 已知:R =4Ω I =5A t =7 min =420s , m =0.5kg 求:(t -t 0) 解 Q 放=I2Rt =(5A )2×4Ω×420S =4.2×104J Q 吸=Q 放(t -t 0)=cm Q 吸=0.5kgC)J/(kg 102.4J 102.434⨯︒⋅⨯⨯=20℃ 答案 20℃例24 (广东省中考试题)某电热饮水器上有A 、B 两根电热丝,将两根电热丝串联接在电源上,20 min 可将饮水器中的水加热至沸腾;若将A 单独接到同一电源上,同样使初温和质量相同的水加热至沸腾,需要8 min ;若将B 单独接在同样电源上,使初温和质量相同的水加热至沸腾,需要多长时间?(不计热损失)精析 电热丝串联或单独使用,都接在同样电源上,放出的热量可用Q =RU 2t 计算三种情况水吸热相同,Q 放=Q吸,三次电热丝放出的热量相等.解 Q 串=BA R R U +2=t 1Q A =AR U 2t 2 Q 串=Q A21t t =A B A R R R +=min 8min 20=25 ∴B A R R =32又∵ Q B =Q A∴ B R U 2=AR U 2t 2t 3=A B R R ×t 2=23×8mm =12min 答案 12 min。

【物理】九年级物理电功率题20套(带答案)及解析精选全文

【物理】九年级物理电功率题20套(带答案)及解析精选全文

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1.下列家用电器中,正常工作一小时耗电接近1.2kW•h的是()A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW,四个选项中,电冰箱的功率约120W,电视机的功率约120W,台灯的功率约40W,故额定功率接近1.2kW的用电器是空调机.故答案为:A.【分析】根据功率的公式计算出此用电器的功率,再与选项中各用电器大约的功率比较,得出正确选项 .2.即将告别母校的你,认为校园生活中的物理量最符合实际的是()A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解:A、男子百米世界纪录略小于10s,学校运动会比赛中100m冠军的成绩约为12s,故A不符合实际;B、教室电脑的功率约为200W,故B不符合实际;C、中学生的身高在160cm左右,教室门高于中学生身高,约为2m=200cm,故C符合实际;D、夏天,室外温度可能超过35℃,教室内温度要低于35℃,不可能达到45℃.故D不符合实际.故选C.【分析】不同物理量的估算,有的需要凭借生活经验,有的需要简单的计算,有的要进行单位的换算,最后判断最符合实际的是哪一个.3.如图所示,电源电压U为10V并保持不变,滑动变阻器规格为“20Ω 1A”。

闭合开关S,当滑片P移至最左端时,灯泡正常发光,电流表示数为0.5A;当滑片P移至中点时,电流表示数为0.4A.则()A. 电路消耗的最小功率为2.5WB. 滑片P在中点时,灯泡消耗的功率为2.4WC. 滑片P在中点时,灯泡消耗的功率为3.2WD. 滑片P在最左端时,2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解:滑片P在最左端时,电路中只有灯泡,灯泡正常发光,由I=得,灯泡正常发光时的电阻:R L==20Ω;滑动变阻器连入电路的电阻最大时,电路消耗的功率最小,假设灯泡电阻不随温度的变化,则P最小==2.5W;而实际上灯泡不正常工作时的电阻小于正常工作时的电阻,所以,电路消耗的最小功率不是2.5W;A不符合题意;(2)滑片P在中点时,电流表示数为0.4A,根据I=可得,此时滑动变阻器两端的电压:U滑=IR滑=0.4A× ×20Ω=4V,因串联电路电压规律可得此时灯泡两端的电压:U L′=U﹣U滑=10V﹣4V=6V,灯泡的实际功率:P L=U L′I=6V×0.4A=2.4W;B符合题意,C不符合题意;滑片P在最左端时,2min内电流通过灯泡做的功:W L =UI L t=10V×0.5A×2×60s=600J,D不符合题意。

初三物理关于电功率10道综合典型题(含答案和解析)

初三物理关于电功率10道综合典型题(含答案和解析)

初三物理关于电功率10道典型题(含答案和解析)一、单项选择题:1、下列家用电器中,将电流热效应作为工作原理的是().A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案:B.解析:A.电视机主要是把电能转化为声能和光能,不是利用电流的热效应工作的,故A 错误.B.电热水器主要是把电能转化为内能,是利用电流的热效应工作的,故B正确.C.抽油烟机是利用电动机带动工作的,不是利用电流的热效应,故C错误.D.电冰箱利用电动机带动工作,不是利用电流的热效应,故D错误.故选B.考点:电学——电功和电功率——焦耳定律.2、图所示的电路中,电源两端的电压保持不变,R2为滑动变阻器.闭合开关S,在滑动变阻器的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列四个选项中,判断正确的是().A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大,电流表示数变小D. 电压表示数变小,电流表示数变大答案:C.解析:由电路图可知,定值电阻R2与滑动变阻器R1串联,电压表测R1两端的电压,电流表测电路中的电流,在滑动变阻器的滑片P向右滑动的过程中,接入电路中的电阻变大,电路中的总电阻变大.可知,电路中的电流变小,即电流表的示数变小,故AD错误.由I=UR由U=IR可知,R2两端的电压变小.因串联电路中总电压等于各分电压之和,所以,两端的电压变大,即电压表的示数变大,故B错误、C正确.故选C.考点:电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题:3、中国科技馆有一个“会发电的衣服”的展台,在展台中可以做模拟“发电纤维发电”的实验.实验过程及现象如下:踩动踏步机踏板,带动压电薄膜振动,使得一些与压电薄膜相连的小灯发光;增大踩动踏板的频率,压电薄膜振动得更剧烈,发光小灯的数量增加.则下列四个选项中,判断正确的是().A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率,压电薄膜发电的总功率变小.答案:ABC.解析:踩动踏步机踏板,带动压电薄膜振动,使得一些与压电薄膜相连的小灯发光,说明有感应电流产生;增大踩动踏板的频率,压电薄膜振动得更剧烈,发光小灯的数量增加,说明产生的电能越多,发电的总功率越大;故ABC正确,D错误.故选ABC.考点:科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻,小灯泡的额定电压为2.5V,实验电路如图甲所示.实验中,当电压表示数为2.5V时,电流表示数如图乙所示.根据实验过程及现象,下列四个选项中,判断正确的是().A. 为使小灯泡正常发光,电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案:AC.解析:A.在额定电压下灯泡正常发光,为使小灯泡正常发光,电压表示数应为2.5V,故A正确.B.图乙中,电流表的量程为0∼0.6A,分度值为0.02A,示数为0.5A,故B错误.C.由I=UR可得,灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω,故C正确.D.小灯泡的额定功率P=UI=2.5V×0.5A=1.25W,故D错误.故选AC.考点:电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中,R1、R2均为定值电阻,实验时,干电池两端电压会随电路中电阻的变化而改变.在不拆改电路的情况下,下列选项中的探究问题,利用这个电路进行实验能完成的().A. 电路中的电流一定时,电阻两端的电压与电阻成正比吗?B. 电阻一定时,通过电阻的电流与电阻两端的电压成正比吗?C. 电阻两端电压一定时,通过电阻的电流与电阻成反比吗?D. 电阻一定时,电阻消耗的电功率与电阻两端的电压的平方成正比吗?答案:BD.解析:A.探究“电路中的电流一定时,电阻两端的电压与电阻关系”时,应保持电路中的电流不变,测出不同电阻两端的电压,在不拆改电路的情况下,图中R1两端的电压无法测量,故A不能完成.B.探究“电阻一定时,通过电阻的电流与电阻两端的电压关系”时,应控制电阻的阻值不变,通过移动滑片改变R2两端的电压和通过的电流,故B能完成.C.探究“电阻两端电压一定时,通过电阻的电流与电阻的关系”时,应控制电阻两端的电压不变,改变电阻的阻值并测出电流,而图中R2的阻值不变,故C不能完成.D.探究“电阻一定时,电阻消耗的电功率与电阻两端的电压关系”时,应控制电阻的阻值不变,通过移动滑片改变R2两端的电压,且根据P=UI可测出R2的功率,可以研究电阻消耗的电功率与电阻两端的电压关系,故D能完成.故选BD.考点:电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路,电源两端电压不变,其中RO为阻值已知的定值电阻.当开关S、S1闭合,开关S2断开时,电流表示数为I1;当开关S、S2闭合,开关S1断开时,电流表示数为I2.则下列四个选项中,RX的表达式正确的是().A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案:D解析:根据并联分流由电路图可知,当开关S、S1闭合,开关S2断开时,R0与R X并联,电流表测R0支路的电流,因并联电路中各支路两端的电压相等,所以,由I=UR可得,电源的电压:U=I1R0.当开关S、S2闭合,开关S1断开时,R0与R X并联,电流表测干路电流,因并联电路中干路电流等于各支路电流之和,所以,通过R X的电流:I X=I2−I1,则R X的阻值:R X=UI X =I1R0I2−I1.故选D.考点:电学——欧姆定律——电阻的测量.三、实验解答题:7、如图所示的电阻箱的示数是Ω.答案:2098Ω.解析:电阻箱的示数:2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω.故答案为:2098Ω.考点:电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻,小明通过实验探究电阻大小与某个预想的因素是否有关.他将该电阻、电流表和开关串联起来,接在电源两端.先用冷风使电阻降温,闭合开关,观测电流表示数为I1,并记录,断开开关.再用热风使电阻升温,闭合开关,观测电流表示数为I2,并记录.他发现I1<I2.则小明所探究问题的自变量是:.答案:电阻的温度.解析:根据题意通过改变电阻的温度来改变电阻,从而改变电流,使得I1<I2.故小明所探究问题的自变量是:电阻的温度.故答案为:电阻的温度.考点:科学——电学——电压和电阻——电阻.9、在串联电路中,探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时,记录的实验数据如下表所示.请根据表中数据判断:当电阻R=5Ω 时,电压U= V.答案:4.5V.解析:由表格数据可知,U与R成一次函数关系,可设为U=kR+b.把R=2Ω,U=3V和R=6Ω,U=5V代入可得:3V=k×2Ω+b,5V=k×6Ω+b.联立等式可得: k=0.5V/Ω ,b=2V.则U=0.5V/Ω×R+2V.所以,当电阻R=5Ω时,电压U=0.5V/Ω×5Ω+2V=4.5V.故答案为:4.5V.考点:电学——欧姆定律——电流与电压和电阻的关系.四、计算题:10、如图所示,电源两端电压U保持不变,电阻R1的阻值为6Ω,电阻R2的阻值为18Ω.当开关S闭合时,电压表示数为3V.求:(1)电流表的示数I.(2)电源两端的电压U.答案: (1)0.5A.(2)12V.解析: (1)开关S闭合时,两电阻串联,电压表测量的是电阻R1两端的电压,电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为:0.5A.(2)电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V.故答案为:12V.考点:电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

中考物理电功率试题(有答案和解析)含解析

中考物理电功率试题(有答案和解析)含解析

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1.如图的电路,电源电压保持不变,R 为定值电阻。

以下说法正确的选项是()A.开封闭合前,电压表和电流表均无示数B.开封闭合后,滑片 P 向右挪动的过程中,电压表的示数变小C.开封闭合后,滑片 P 向右挪动的过程中, R 的功率变大D.开封闭合后,滑片 P 向右挪动的过程中,电压表与电流表示数的比值变小【答案】 B【分析】【解答】解:(1)开封闭合前,电路处于开路状态,则电流表没有示数;但电压表的两个接线柱经过变阻器与电源的正负极相连通,此时电压表丈量电源电压,所以电压表有示数; A 不切合题意;(2)开封闭合后,定值电阻R与滑动变阻器串连,电流表 A 测电路中的电流,电压表测定值电阻R 两头的电压;滑片 P 向右挪动的过程中,变阻器接入电路中的电阻变大,总电阻变大,由 I=可知,电路中的电流变小;依据 U=IR 可知,定值电阻R 两头的电压变小,即电压表的示数变小, B 切合题意;定值电阻两头的电压减小,电路中电流减小了,依据P=UI 知, R 的功率变小, C 不切合题意;由欧姆定律可知,电压表与电流表示数的比值为定值电阻的阻值,所以,电压表与电流表示数的比值不变, D 不切合题意。

故答案为: B【剖析】联合电路图,理清元件的连结方式及电表的丈量对象,依据滑片的挪动可知接入电路中电阻的变化,依据欧姆定律、串连电路的特色即可分别判断;依据定值电阻两头的电压和电路的电流的变化,依据 P=UI 判断出 R 功率的变化;电压表与电流表示数的比值为定值电阻的阻值 .2.以下图,电源电压恒定不变。

闭合开关后,滑动变阻器的滑片P 由 b 端移到某点 c 的过程中,电压表的示数由4V 变成 3V,电流表的示数由0.2A 变成 0.3A,由此可知()A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时, 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解:由电路图可知,R1与 R2串连,电压表测 R2两头的电压,电流表测电路中的电流。

电功率计算题精选(含答案)精选全文

电功率计算题精选(含答案)精选全文

甲 乙可编辑修改精选全文完整版电功与电功率(计算题)1、如图所示电路,电源电压不变,R 1的电阻为20Ω。

只闭合开关S 1时,电流表的读数为0.3A ;S 1、S 2都闭合时,电流表的读数为0.5A 。

求:(1)电源电压;(2)S 1、S 2都闭合时R 2的电功率。

解:(1)U=U 1=I 1R 1=0.3A ×20Ω=6V(2)I 2=I -I 1=0.5A -0.3A=0.2AP 2=UI 2=6V ×0.2A=1.2W2、如图甲电路所示,电源电压为9V 且保持不变,小灯炮标有 “6V 6W”的字样,小灯泡的电流随电压的变化曲线如图乙。

求:(1)小灯炮正常发光时电阻为多少欧?(2)当电流表的示数为0.7A 时,小灯泡的电功率为多少瓦?(3)当电压表的示数为2V 时,整个电路10s 内消耗的电能是多少焦?解:1)R L =U L 2/P L =(6V)2/6W=6Ω2)P 实=U 实×I 实=3V ×0.7A=2.1W3)电压表示数为2V 时,由图可知此时电路中的电流为0.5A,则:W=UTt=9V ×0.5A ×10s=45J3、如图13所示电路图,电源电压U=6V 且保持不变,闭合开关后,电流表A 1的示数为0.2A ,A 的示数为0.5A 。

求:(1)电阻R 1的阻值。

(2)电阻R 2的电功率。

解:(1)U 1=U 2=U=6VR 1=A V I U 2.0611==30Ω (2)I 2=I -I 1=0.5A -0.2A=0.3AP 2=U 2I 2=6V ×0.3A=1.8W 4、(6分)某校师生自制了一台电烘箱.电烘箱的电阻丝通过5A 的电流时,每分钟可产生6.6×104J 的热量。

求: (1)此时电阻丝的电功率; (2)此时电阻丝的电阻; (3)此时电阻丝的工作电压。

解:5、如图所示的电路中,当ab 两点间接入4Ω的电阻时,其消耗的功率为16W 。

电功和电功率--精练题(含答案与解析)

电功和电功率--精练题(含答案与解析)

电功和电功率电功和电功率—基本概念(1)电功:电流做多少功,就有多少电能转化为其他形式的能。

所以电功是电能转化的量度,两者国际单位相同,均为J (焦耳)。

常用单位:kW h (千瓦时)、又称“度”。

1kW h=3.610J ⨯6。

(2)电功的计算式:=W UIt (基本公式,普适);==RW t I Rt U 22(推导式,仅适用纯电阻电路)(3)电功率:电功率等于电功与时间之比,表示电流做功的快慢,单位为W (瓦)。

(4)电功率的计算式:==tP UI W (基本公式,普适);==R P I R U 22(推导式,仅适用纯电阻电路) 串、并联电路电功率的计算规律(1)串联电路中:各用电器电功率与其电阻成正比:=P R P R 2211。

(2)并联电路中:各用电器电功率与其电阻成反比:=P R P R 2112。

(3)串、并联电路的总功率均等于各用电器的电功率之和,即:…+P P P P n =++12; 电能表(1)作用:测量用电器在一段时间内消耗的电能。

(2)测量方法:电能表的示数由四位整数和一位小数组成。

起始和结束时电能表上计数器的示数之差就是这段时间内用电的度数。

下图所示中,电能表的读数为1205.9kW h 。

额定功率与实际功率(1)额定电压和额定功率①额定电压:用电器正常工作的电压;②额定功率:用电器在额定电压下工作的功率。

(2)实际电压和实际功率①实际电压:实际加在用电器两端的电压;②实际功率:用电器在实际电压下工作的功率(小灯泡的亮度由实际功率决定)。

(3)用电器的铭牌:如图某灯泡上标有“PZ220V-25W”的字样,它们分别表示:普通照明,额定电压为220V,额定功率为25W。

1.小丽家的一只电吹风机铭牌上标有“220V500W”,一个节能灯泡上标有“220V5W”。

则下列说法中正确的是()A.电吹风机和节能灯泡通电后,电流通过电吹风机做功会更快B.电吹风机和节能灯泡工作时,电吹风机消耗的电能会更多C.电吹风机消耗的电能相当于100个节能灯泡消耗的电能D.电吹风机正常工作3min,消耗的电能为0.025度2.一同学利用电能表测某家用电器的电功率。

物理电功率题20套(带答案)及解析

物理电功率题20套(带答案)及解析

物理电功率题20套(带答案)及解析一、电功率选择题1.如图甲所示,闭合开关S,调节滑动变阻器的滑片滑片从最右端滑至最左端时,小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图象如图乙。

下列说法中正确的是()A. 电源电压为9VB. 滑动变阻器的最大阻值为14ΩC. 小灯泡的额定功率为8WD. 电路总功率的变化范围为8W~12W【答案】 B【解析】【解答】由电路图可知,灯泡L与定值电阻R0、滑动变阻器R串联,电压表V1测L与R0两端的电压之和,电压表V2测R0两端的电压,电流表测电路中的电流。

(1)当滑片位于最左端时,接入电路中的电阻为零,此时电路中的电流最大,电路的总功率最大,两电压表的示数最大且电压表V1测电源两端的电压,由图乙可知,电路中的最大电流I大=1.0A,电压表V2的示数U0=6V,电压表V1的示数为12V,即电源的电压U=12V,A不符合题意;因串联电路中总电压等于各分电压之和,所以,此时灯泡两端的电压:U L=U﹣U0=12V﹣6V=6V,因此时小灯泡恰好正常发光,所以,灯泡的额定功率:P L=U L I大=6V×1.0A=6W,C不符合题意;电路的最大总功率:P大=UI大=12V×1.0A=12W;(2)当滑片位于最右端时,接入电路中的电阻最大,此时电路中的电流最小,电路的总功率最小,由图象可知,电路中的最小电流I小=0.5A,电压表V1的示数U V1=5V,此时滑动变阻器两端的电压:U R=U﹣U V1=12V﹣5V=7V,由I=可得,滑动变阻器的最大阻值:R===14Ω,B符合题意;电路的最小总功率:P小=UI小=12V×0.5A=6W,则电路总功率的变化范围是6W~12W,D不符合题意。

故答案为:B。

【分析】结合电路图,李强元件的连接方式及电表的测量对象,当滑片位于最左端时,接入电路中的电阻为零,此时电路中的电流最大,电路的总功率最大,两电压表的示数最大且电压表V;测电源两端的电压,根据图象读出电表的示数,根据串联电路的电压特点求出灯泡两端的电压,利用P=UI求出灯泡的电功率即为额定功率,利用P=UI求出电路的最大总功率;同理,当滑片位于最右端时,接入电路中的电阻最大,此时电路中的电流最小,电路的总功率最小,根据图象读出V1的示数和电路中的电流,根据串联电路的电压特点求出R两端电压,利用欧姆定律求出变阻器的最大阻值,利用P=UI求出电路的最小总功率,然后得出电路总功率的变化范围.2.如图所示,电路中电源电压保持不变,小灯泡标有“3V1.5W字样,不考虑灯泡电阻随温度的变化,滑动变阻器R的最大阻值为24Ω,电流表量程为0-0.6A,电压表量程为0-3V.当开关S闭合后,滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

关于电功率的计算 例题解析

关于电功率的计算 例题解析

关于电功率的计算 例题解析例1 标有“PZ220-100”和“PZ220-40”的两个灯泡,(1)串联在220伏的电路中,哪盏灯亮?(2)并联在220伏的电路中,哪盏灯亮?策略 R 先由=判断出两灯电阻的大小,然后比较在串、并联电额额U P 2路中实际功率的大小.解答 R R 12==额额额额U P U P 121222∵U 额1=U 额2 P 额1>P 额2 ∴R 1<R 2(1)串联在220伏电路中: 由P =I 2R ∵I 一定,R 1<R 2 ∴P 1<P 2 故40瓦灯较亮 (2)并联在220伏电路中:由=P U R2∵U 一定,R 1<R 2 ∴P 1>P 2 故100瓦灯较亮总结 1.易错分析:求解第一问时,由于受生活用电暗示作用心理干扰,误认为瓦数大的灯泡亮.2.同类变式:能不能将“110 V 40 W ”和“110 V 100 W ”的灯泡串联接入220伏电路中,为什么?解答 R =110=6052()R 121()122=欧==欧额额额额U P U P 121222240110100方法一:如果串联接入220伏电路中: U 1+U 2=220①U R 11=U R 22②联立①、②式,将R 1、R 2的值代入解得 U 1=157(伏)∵U 1>U 额1 ∴“110 V 40 W ”灯会被烧坏,所以不能串联接入220伏电路中.方法二:==安==安额额额额额额I 0.36()I 0.9()12P U P U 112240110100110==如果串联接入220伏电路中:电路中电流==安I 0.51()U R R 122206052121+=+∵I >I 额1.∴“110V 40 W ”灯会被烧坏,所以不能串联接入220伏电路中.3.思维延伸:两个定值电阻R 1和R 2,阻值分别为10欧、30欧,允许通过的最大电流分别为1安、0.5安,串联在电路中,下列说法正确的是[ ]A .加在它们两端的电压最大值为25伏B .它们的总电阻为40欧C .通过电路的电流不允许大于0.5安D .它们的总功率最大值为10瓦(辽宁省中考题) (答案:B 、C 、D)例2 如图9-22所示的电路中,电源的电压恒定,滑动变阻器的滑片P 从a 到b 滑动过程中[ ]A .表示数增大,表示数减小 B.表示数减小,表示数增大C .R 2消耗的电功率变小D .R 2消耗的电功率变大策略 对混联电路,运用化繁为简法,将混联电路等效为基本电路,然后分段分析.解答 设滑动变阻器的电阻为R 3,R 1、R 3的等效电阻R 1、3=R R R R R R R RR 1313113131·,一定,变小,变大,则变小.、+=+R R R 1313 由=,一定,一定,变小,则变大,即电流表、、I U R R I 213UR R 132+示数变大.U 2=IR 2,R 2一定,I 变大,则U 2变大U 1、3=U -U 2,U 一定,U 2变大,则U 1、3变小,即电压表示数减小.故A 项正确.P 2=I 2R 2,R 2一定,I 变大,则P 2变大.答案 A 、D总结 1.易错分析:错在直接判断电压表的示数 2.同类变式:如图9-23所示,小灯泡标有“6 V 3.6 W ”,滑动变阻器R 的最大阻值为10欧,当滑动变阻器的滑片滑到a 端时,闭合开关S ,小灯泡正常发光.试求:(1)电源电压和小灯泡的电阻.(2)当变阻器的滑片滑到b 端时,闭合开关S ,你还能求出哪些物理量.(黑龙江省中考题)解答:(1)U 源=U 额=6伏R 10=伏×伏瓦=欧额额U P 26636=.(2)还能算出下列物理量电路中电流=伏欧欧=安源I =610+10 0.3U R RL +小灯泡两端的电压 U L =IR L =0.3安×10欧=3伏 变阻器两端的电压U =U 源-U L =6伏-3伏=3伏小灯泡消耗的功率=伏伏欧=瓦变阻器消耗的功率=伏伏欧=瓦电路消耗的总功率=伏伏欧欧=瓦总总P 0.9P 0.9P 1.8L U R U R U R RL L L 22233103310661010=⨯=⨯+=⨯+3.思维延伸:如图9-24所示,R 1是定值电阻,R 2是滑动变阻器,电源电压不变,温度对电阻阻值的影响不计.当滑动变阻器滑片 P 滑到a 端时, R 1消耗的电功率为 4瓦,当滑片 P 滑到 b 端时, R 1消耗的电功率为0.16瓦.求:(1)滑动变阻器最大电阻R 2跟R 1的比值 (2)滑动变阻器能够获得的最大功率?(贵阳市中考题)解答:(1)滑片P 在a 端时,两端电压为电源电压,则P 4P b R R R I P I R R 0.16 11212121==瓦①滑片在端时,=+,=则′=·=·=瓦②总总总U R U R R UR R 211212++()联立①、②解得R 2=4R 1,即R 2∶R 1=4∶1 (2)解法一:设变阻器获得最大功率时,有效电阻为′,则R 2P I R R P P 2222122=′=′·′′′′′′′′′当′=时,取得最大值,这时=()()()U R R R U R R R R R U R R R R R U R R R R R U R 12222212122222122122122212212444+=++=-+=-+将①式代入得P 2=1瓦 解法二:由=′′得′+-′+=P (U R )R P R (2P R U )R P R 021*******221+R 222 在Δ≥0时,方程有解,因此,(2P 2R 1-U 2)2-4P 22R 12≥0即≤=为滑动变阻器能够获得的最大功率P P 22U R U R 212144将①式代入得P 2=1瓦例3 黑夜摸开关很不方便,某同学设计了一种带有指示灯的开关,如图9-25所示是其内部连线.请把开关、指示灯(内阻很大)和照明灯泡填入图上相应位置.使开关断开时照明灯泡熄灭,指示灯亮;而开关闭合时照明灯亮,指示灯熄灭.(湖北省黄冈市中考题)策略 从生活出发,根据题意分析作图.解答 开关断开时,指示灯亮,室内照明灯不亮;当开关闭合时,指示灯熄灭,可见指示灯被短路,那么开关与指示灯并联,而照明灯正常发光,可见照明灯在干路上.综合推断作图,如图9-26所示.再检验,设指示灯的电阻为R 1,照明灯的电阻为R 2,当开关断开时,由=,由于很大,则很小.很小的电流通过照明灯,I R I 1UR R 12+照明灯不发光.由于指示灯的内阻很大,而很小的电流通过指示灯,指示灯能发光.所以上述作图正确.总结 1.易错分析:错在不明白由于指示灯的电阻很大,很小的电流通过指示灯,指示灯能发光,而很小的电流通过照明灯,照明灯不发光.2.同类变式:某同学在房间里安装了一个“220 V 、100 W ”顶灯和一个 220 V 、3 W 的台灯,他打算把这两盏灯并联用一个普通的拉线开关S 来控制,结果因粗心大意接错了,接完后合上闸刀,发现台灯亮,顶灯不亮,他拉了一下开关,结果不亮的灯亮了,而原来亮的灯不亮了,再拉一下开关,又恢复了原状,他画了几幅电路图经过分析才明白了,你也分析一下他是怎样接错的?要求:(1)他接的电路可能是图9-27中哪个图? (2)从理论上分析亮与不亮的原因所在. 解答:(1)B 图.(2)R 16133() R 484()12==Ω==Ω额额额额U P U P 12122222203220100==当开关S 断开:电路中电流==I 0.013(A)U R R 1222016133484+=+由于“220 V 、3 W ”台灯电阻很大,很小的电流通过它,它能发光,而很小的电流通过“220 V 、100 W ”顶灯,则其不发光.当 S 闭合,“220 V 、3 W ”台灯被短路,“220 V 、100 W ”顶灯承受的电压等于额定电压,所以正常发光.。

有关电功率计算例题全

有关电功率计算例题全

可编辑修改精选全文完整版有关电功率的计算例题[例1]一只标有“PZ220-40”和一只标有“PZ220-100”的灯泡, 若: (1)把它们并联在220V的电源上, 问哪盏灯亮些? (2)把它们串联在220V 的电源上, 哪盏灯亮些?[分析]灯泡的亮暗程度取决于实际功率的大小, 因此只要求出并比较两只灯泡的实际功率, 就可以判断它们的亮暗了。

[答](1)当两只灯泡并联在220V的电源线上时, 有U实=U额, 所以P 实=P额。

因为“PZ220-100”的灯泡的额定功率大, 所以此灯泡较亮。

(2)当两只灯泡串联在220V的电源线上时, 根据串联电路的特点,[例2]现有两个小灯泡, 上面分别标有“6V.1.2W”和“12V, 6W”字样, 如果把这两个灯泡串联起来, 为了使其中一个灯泡持续正常发光, 那么加在串联电路两端的电压..)A.9.4VB.10.8VC.18VD.27V[分析]要使其中一个灯泡能持续正常发光, 必须先找出每盏灯正常发光时的电流, 并以其中较小的电流作为两灯串联后的电流, 然后求出电路两端的总电压。

因两灯串联后的总电阻R=R1+R2=30Ω+24Ω=54Ω。

所以加在串联电路两端的电压为U=IR=0.2×54V=10.8V[答] B。

[例3]将“PZ220-100”的灯泡与总电阻是121Ω的滑动变阻器串联起来, 接到220V的电源上, 如图9-9示, 调整滑动变阻器的阻值时, 可使电灯的功率在多大范围内变化?[分析]“PZ220-100”是指灯泡的额定电压220V和额定功率100w。

当它与滑动变阻器串联后接入电路(图1)时, 由于滑动变阻器的电阻发生变化, 灯泡两端的实际电压和实际功率也随之变化。

我们只要求出滑片在A, B两端点时灯泡的电压和实际功率即可。

[答]滑片在 A端时, RAB=12lΩ, 与灯泡串联, 灯泡电阻滑片在B端时, RAB=0。

此时灯泡两端的电压就等于电源电压, 即UL=U总=220V, PL实抇=100W[答]灯泡的实际功率在64~100W之间变化。

初中物理电功率专题及详细解析

初中物理电功率专题及详细解析

初中物理电功率专题及详细解析【典型例题】类型一、基础知识 1、(多选)如图所示,电源电压U=12V 且保持不变,电阻R 为定值电阻。

当开关S 闭合后,如果要使电路消耗的总功率稍稍变化一些,则可行的办法是( )A .给R 串联一个较小的电阻B .给R 并联一个较小的电阻C .给R 串联一个较大的电阻D .给R 并联一个较大的电阻【思路点拨】由电功率的计算公式RU P 2=可知:电压不变,当总电阻减小时,电路的总功率增大;当总电阻增大时,电路的总功率减小。

【答案】AD【解析】根据串、并联电路的特点可知:总电阻变小,需要并联一个电阻,电路消耗的总功率稍稍变化,所以需要并联一个较大的电阻;总电阻变大,需要串联一个电阻,电路消耗的总功率稍稍变化,所以需要串联一个较小的电阻。

【总结升华】本题综合考查电路中总电功率和总电阻的关系以及串、并联电路电阻的特点,熟练掌握串、并联电路电阻变化的规律即可轻松解题。

举一反三【变式】有一个“6V 3W ”的小电灯,用8伏的电源做实验,测定小电灯的额定功率,所选滑动变阻器的最大阻值不得小于多少欧? 【答案】4Ω2、一台“220V 、1000W ”的电炉,想把它改装后接到110伏的电源上,但功率保持不变,以下哪个措施是正确的( )A 、将电炉丝截掉一半后接入电路B 、将电炉丝截掉四分之三接入电路C 、将电炉丝分成等长的两段,然后并联接入电路D 、将电炉丝截掉四分之一后接入电路【思路点拨】由公式RU P 2=可知:当实际电压变为额定电压的一半时,实际电压的平方就变为额定电压平方的1/4,要想电功率不变化,电阻阻值就要减小为原来阻值的1/4。

【答案】C【解析】根据题意要求额实U U 21=时,P 实=P 额。

由R U P 2=可知要满足题设条件,只有改变电阻R ,才能满足要求。

由222222441R U R UR U P 额额实实===若时1241R R =,P 实才能等于P 额。

电功率例题讲解含答案

电功率例题讲解含答案

免费视频学习369学习网/369学习网非清电功率及答案一. 控制变量法真正反映电功、电功率决定因素的关系式是tRUW 2=、R UP 2=由tRUW 2=可知,电流做的功与电路电压(用电器两端电压)、电路电阻(用电器工作时电阻)和通电时间有关;由R UP 2=可知,电路功率(用电器实际功率)由电路电压(用电器实际电压)和电路电阻(用电器工作时电阻)有关。

它们与电流不存在根本关系,因为从实质讲,电流也由电压和电阻决定。

又因为在分析比较电功时,一般是在供电时间相同条件下,实质仍是分析比较电功率。

由R UP 2=可知,若电路电阻保持不变(被控制),则电功率与电压的平方成正比;若电路实际工作电压不变(被控制),则电功率与电阻成反比。

用控制变量法解题时,先要明确被控制的变量,再确定电功率与另外变量的关系,从而比较分析。

[例1] 工人师傅在改装电炉时,为了使电功率减小到原来的一半,下列措施中可行的是( )A. 截去一半电炉丝B. 串联一条相同的电炉丝C. 并联一条相同的电炉丝D. 把连接电炉和电源的导线长度增加一倍分析:很显然电炉一般在实际家庭电路中工作,因此改装前后实际工作电压相同,则由R UP 2=可知,电炉电功率与电炉丝电阻成反比,要使电功率减小到原来的一半,电炉丝的电阻必增大为原来的两倍,四个选项的措施只有选项B 能达到此目的。

答案:B[例2] 有一灯泡,额定功率为P ,如不考虑灯丝电阻随温度的变化,当实际电压在%10±范围内波动时,灯泡实际功率的变化范围是 。

分析:在不考虑灯丝电阻随温度变化的情况下,由R UP 2=知,灯泡实际功率与灯泡实际电压的平方成正比,由电压关系即可求出对应电功率数值,确定电功率的变化范围。

解:因灯丝电阻可认为不变,则由R UP 2=有22U U P P '='设灯泡额定电压为U ,则当实际电压U U U U 1.1%10=+='时121.1)1.1(2222=='='UU U U PP ∴ P P 21.1='当实际电压U U U 9.0%10=-=''时 181.0)9.0(2222==''=''UU UU P P免费视频学习369学习网/369学习网非清∴ P P 81.0=''故当实际电压在%10±范围波动时,灯泡实际功率的变化范围是P P 21.1~81.0。

(物理)物理电功率题20套(带答案)及解析

(物理)物理电功率题20套(带答案)及解析

(物理)物理电功率题20套(带答案)及解析一、电功率选择题1.如图所示,灯泡L1和L2(灯泡中只要有电流就能发光)相同,电源电压小于灯泡的额定电压,且保持不变,开关S由闭合到断开,电路中()A. L1变亮,电压表示数变小B. L1变暗,电流表示数变大C. L2亮起来,电压表示数变大D. L2亮起来,电流表示数变小【答案】 D【解析】【解答】解:开关S闭合时,电路为灯泡L1的简单电路,电压表测电源的电压,电流表测电路中的电流;当开关S断开时,灯泡L1和L2串联,灯泡L2亮起来,电压表测灯泡L1两端的电压,电流表测电路中的电流;因串联电路中总电阻等于各分电阻之和,所以,电路中的总电阻变大,由I= 可知,电路中的电流变小,即电流表的示数变小,D符合题意;由U=IR可知,灯泡L1两端的电压变小,即电压表的示数变小,C不符合题意;因P=UI,且灯泡的亮暗取决于实际功率的大小,所以,灯泡L1的实际功率变小,灯泡L1变暗,A、B不符合题意。

故答案为:D。

【分析】结合电路图,理清开关处于不同状态时元件的连接方式及电表的测量对象,首先判断出电路中电阻的变化,根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化,即电压表的示数的变化,根据P=UI可知灯泡实际功率的变化,进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.2.有两只灯泡L1、L2,分别标有“220V(100W”和“220V(40W”的字样。

若不考虑温度对灯丝电阻的影响,下列说法中正确的是()A. 两灯正常发光时,L1的电阻较大B. 两灯并联接入220V的电路,L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路,L1消耗的功率小于25WD. 两灯串联接入220V的电路,两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解:(1)由P=UI= 可得,两灯泡正常发光时的电阻分别为:则R1<R2,即L1的电阻较小,A不符合题意;(2)两灯并联接入220V的电路,它们两端的电压等于220V,均能正常发光,则L1、L2消耗功率之比P1:P2=100W:40W=5:2,B 不符合题意;(3)两灯串联接入220V的电路时,因串联电路中总电阻等于各分电阻之和,所以,电路中的电流,消耗的功率,C符合题意;两灯泡消耗总功率,D不符合题意。

九年级物理电功率试题经典及解析

九年级物理电功率试题经典及解析

九年级物理电功率试题经典及解析一、电功率选择题1.下列说法中正确的是()A. 折射角一定小于入射角B. 电能表是测量电功的仪表C. 导体的横截面积越大,电阻越大D. 声音不能传递能量【答案】 B【解析】【解答】解:A、题中没有说光在哪两种介质中传播,所以折射角和入射角的大小不能比较,A不符合题意。

B、电能表是测量电功的仪表,B符合题意。

C、在材料、长度和温度一定时,横截面积越大,电阻越小;没有前提条件,不能说导体电阻和横截面积的关系,C不符合题意。

D、声音可以传递能量,也可以传递信息,D不符合题意。

故答案为:B。

【分析】光从空气斜射入水或其他介质时,折射角小于入射角.电能表是测量电功的仪表.决定电阻大小的因素:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度.(电阻与加在导体两端的电压和通过的电流无关)声音可以传递能量,也可以传递信息.2.现有一个电压不变的电源,两个定值电R1、R2.先将这两个电阻以某种形式连接到电源上,R1消耗功率为P0;再将它们以另一种形式连接到该电源上,R1消耗功率为9P0.两种连接形式中均有电流通过R2,则先后两种连接形式中()A. 两端的电压比为1:2B. 两端的电压比为1:3C. 消耗的功率比为1:9D. 消耗的功率比为2:9【答案】 B【解析】【解答】(1)将这两个电阻以某种形式连接到电源上,R1消耗功率为:P0= --------------①另一种形式连接到该电源上R1消耗功率为:9P0= --------------②由①②可得:=9× ,解得R1两端的电压比为:U1:U1′=1:3,A不符合题意、B符合题意;⑵因为R1、R2接到同一电源上,且第2次R1两端的电压更大,所以,第一种以串联方式连接;第2次以并联方式连接,如下图:则由并联电路的特点和前面的解答可得,电源电压U=U1′=3U1;因为串联电路两端电压等于各部分电压之和,所以,串联时,R2两端的电压U2=U-U1=3U1-U1=2U1,并联时,R2两端的电压U2′=U=3U1;则第一种连接时,R2消耗的功率:P2= ;第二种连接时,R2消耗的功率:P2′= ;则 = =()2=()2= ,C、D不符合题意。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电功率及答案一. 控制变量法 真正反映电功、电功率决定因素的关系式是t R U W 2=、R U P 2= 由t R U W 2=可知,电流做的功与电路电压(用电器两端电压)、电路电阻(用电器工作时电阻)和通电时间有关;由R U P 2=可知,电路功率(用电器实际功率)由电路电压(用电器实际电压)和电路电阻(用电器工作时电阻)有关。

它们与电流不存在根本关系,因为从实质讲,电流也由电压和电阻决定。

又因为在分析比较电功时,一般是在供电时间相同条件下,实质仍是分析比较电功率。

由R U P 2=可知,若电路电阻保持不变(被控制),则电功率与电压的平方成正比;若电路实际工作电压不变(被控制),则电功率与电阻成反比。

用控制变量法解题时,先要明确被控制的变量,再确定电功率与另外变量的关系,从而比较分析。

[例1] 工人师傅在改装电炉时,为了使电功率减小到原来的一半,下列措施中可行的是( )A. 截去一半电炉丝B. 串联一条相同的电炉丝C. 并联一条相同的电炉丝D. 把连接电炉和电源的导线长度增加一倍分析:很显然电炉一般在实际家庭电路中工作,因此改装前后实际工作电压相同,则由R U P 2=可知,电炉电功率与电炉丝电阻成反比,要使电功率减小到原来的一半,电炉丝的电阻必增大为原来的两倍,四个选项的措施只有选项B 能达到此目的。

[例2] 有一灯泡,额定功率为P ,如不考虑灯丝电阻随温度的变化,当实际电压在%10±范围内波动时,灯泡实际功率的变化范围是 。

分析:在不考虑灯丝电阻随温度变化的情况下,由R U P 2=知,灯泡实际功率与灯泡实际电压的平方成正比,由电压关系即可求出对应电功率数值,确定电功率的变化范围。

解:因灯丝电阻可认为不变,则由R U P 2=有22U U P P '=' 设灯泡额定电压为U ,则当实际电压U U U U 1.1%10=+='时 当实际电压U U U 9.0%10=-=''时 121.1)1.1(2222=='='U U U U P P 181.0)9.0(2222==''=''U U U U P P ∴ P P 21.1=' ∴ P P 81.0=''故当实际电压在%10±范围波动时,灯泡实际功率的变化范围是P P 21.1~81.0。

[例3] 等定值电阻两端的电压由U 变为1/3U 时,消耗的电功率变化了0.8瓦,当电阻两端电压变为2U 时,该电阻消耗的电功率为 瓦。

分析:因电阻为定值电阻,则由R U P 2=得电阻电功率与电压平方成正比,由此可得到电压为U 和U 31时电功率关系,再由两者之差求得电压为U 时电功率。

最后由同样的比例关系求得电压为2U 时,电阻消耗的电功率。

解:设电压为U 、U 31、2U 时电阻消耗的功率分别为P 、P '、P '',由R U P 2=得 14)2(91)31(2222==''⋅=='U U P P U U P P 即P P 91=',P P 4='' 又8.09891==-='-P P P P P 瓦∴ P=0.9瓦6.39.044=⨯==''瓦P P 瓦故电阻两端电压变为2U 时,电阻消耗的电功率为3.6瓦。

二. 比例法电功、电流产生热量及电功率计算式中涉及的物理量较多,使用公式逐步计算较为繁琐,若题中所涉及的几种情况或几个对象存在一些相同因素,便可利用公式推导出相应的比例关系式,然后再使用这些比例式分析求解。

用比例法解题可以避免已知条件不足的问题,也可省去一些中间量的计算,因而解法较为简捷,但使用比例法求解要注意几个问题:(1)比例式是根据题目条件,利用计算公式导出的,在不同条件下,得到的比例关系不同,如在电压相等时,可以由R U P 2=推出不同用电器的电功率与其电阻成反比;在电流相同时,可以由R I P 2=推出不同用电器电功率与其电阻成正比。

(2)比例式解题更应注意对应性,即注意同一对象同一条件下各物理的对应。

(3)运用比例式解题只要求相比量单位相同就可以,不必采用的国际制单位。

[例4] 小明家有一个标有“220V ,800W ”的电炉,在额定电压下用10分钟能烧开一壶水。

一天他用这个电炉在相同环境下(空气的温度和压强相同)烧开同样一壶水却用了12分钟,请你帮助小明算一算他家当时电源电压约是多大。

你在计算过程中使用了哪些近似条件?分析:本题有两个隐含条件:一是在两种情况下,烧开同样“一壶水所需热量相同;二是电炉丝电阻近似不变,则由t R U Q 2=可推知,烧水时间与实际供电电压的平方或反比,由此列比例式,代入对应数值求解。

解:因为在相同环境下烧开同一壶水所需热量相同,又电炉丝电阻近似不变,则由t R U Q 2=有t t U U 额额=22 ∴2012201210≈⨯=⋅=伏额额U t t U 伏故他家当时电源电压约是201伏,在计算过程中使用的近似条件有:电炉的电阻不随温度改变;热量损失忽略不计。

说明:本题亦可运用公式法分步求解:先由Pt W Q ==算出烧开一壶水所需热量,然后用公式t R U Q 2=算出电炉丝工作时电阻,最后仍用公式t R U Q 2=算出电炉实际工作电压。

同学们不妨算一算,并将两种方法加以比较。

[例5] 将两只“110V ,100W “的灯泡串联后接在220伏电源的两端,此时两只灯泡的总功率是1P ;将这两只灯泡并联后接在110伏电源上时,两只灯泡的总功率是2P ,则1P 2P (填“=”、“>”、“<”)分析:本题有两种思路,一是直接由电路总功率比较:因为两种情况下总电压1:2:21=U U ,总电阻1:4:21=R R ,则由R U P 2=可求1P 与2P 之比;二是由两灯泡功率之和比较:因为两灯串联时每盏灯实际电压与两灯并联时每盏灯实际电压相同,则实际功率相同。

解:假设每个灯的电阻为R ,则两灯串联时总电阻为2R ,并联时总电阻为R 21,故串联并联电路总电阻1421221==R R R R 又1211022021==伏伏U U ∴ 由R U P 2=得 1141)12(212222122212121=⨯=⨯==R R U U R U R U P P故21P P =说明:使用第二种解法不必进行任何计算,只要明确两种情况下,每个灯实际电压与额定电压相同,结果便不言自明。

[例6] 某电度表盘标有“3000R/kWh ”,单独开动某一用电器时,电度表的转盘在100秒内转5转,由此可知,该用电器的功率为( )A. 40瓦B. 60瓦C. 20瓦D. 100瓦分析:电度表盘标有“3000R/KWh ”的含义是每消耗1千瓦时电能表盘转3000转,相当于功率为1千瓦用电器工作1小时,表盘转3000转。

由电度表记数原理知,表盘转度与消耗电能成正比,则有53000106.36=⨯W J得J W 6000= 故该用电器电功率W J t W P 601006000===本题还可全部运用比例关系求解。

根据t W P /=,做功一定,功率与做功时间成反比,题中用电器使表盘转5转用时100秒,若使用1000瓦用电器,使表盘转5转(做相同的功)用时30005小时,即6秒,则有秒秒瓦61001000=P得P=60瓦答案:B【模拟试题】1. 在一个恒定的电压U 的两端直接接上灯泡,其功率为100瓦,若用很长的导线连接,此时灯泡的功率为64瓦,则此时导体上损失的电功率是多少瓦?2. 用“220V ,800W ”的电热水壶烧开水,在额定电压下,20分钟能烧开一壶水,现电源电压不足,只有180伏特,在这个电压下,要烧开同样多的水,需要多少分钟?3. 手机、数码相机等电器中多使用可充电电池,电池上所标的“电压”和“容量”是两个重要参数。

容量的单位通常为“毫安时”(符号mAh )。

某种可充电电池所标的电压是 1.2V ,容量是1300mAh ,请估算这种电池可储存的电能。

4. 小明家新买了一条标有“220V ,50W ”的电热毯,他想用电流表和电压表测量电热毯的电阻值,于是连接了下图所示的电路,其中R 为待测电热毯的电阻,电源两端的电压为6V ,滑动变阻器的最大阻值为20 。

但是,小明在测量过程中发现,无论怎样调整滑动变阻器,电表的示数都几乎没有变化,且查得各元件完好,电路连接无误。

请分析产生这一现象的原因。

如果仍然使用这些器材,怎样连接电路才能有效地改变电热毯两端的电压?在小明电路图的右侧画出你的电路图。

5. 一台电动机的额定电压是220伏,正常工作时通过的电流是50安,线圈的电阻为0.4欧,求(1)该电动机消耗的功率是多少?它的发热功率是多少?(2)电动机的效率是多大?(3)若此电动机匀速提升1.2吨的物体,则物体上升的速度是多大?6. 科技小组的同学们准备对市场上一批标有“PZ220V ,100W ”的灯泡进行一项质量检测。

他们测出灯泡在不同电压下的实际电流值(见下表)。

实验操作可靠、数据无误。

请你回答:(1)试通过计算说明这种灯泡在标称电压下工作时,其消耗的功率是否等于额定功率。

(2)假如生产这种灯泡的钨丝的粗细是一定的,为使其在标称电压下工作时消耗的功率等于额定功率,其长度为一确定的数值0I 实际上这个灯泡钨丝的长度比0I 长了还是短了?为什么?(3)如果要使这种灯泡达到额定功率,加在灯泡上的实际电压应为多大?提示:可用作图像的方法解答。

在下图的坐标纸上作出相关图像,根据图像求得结果。

7. 一座小型水电站,输出的电功率是20千瓦,输电电压是250伏,如果输电导线的总电阻是0.5欧姆,那么输电电线路上损失的电功率是多少?用户得到的电功率是多少?假如采用400伏电压输电,导线上损失的电功率和用户得到的电功率分别是多少?8. 一电动机通过滑轮组把重41032.1⨯牛的货物在1分钟内提高10米。

已知电动机电压为220伏。

问(1)若不计额外功,电动机对绳子的拉力、电动机的功率、通过电动机的电流分别为多大?(2)若整个装置的效率为50%,起重机运一次货物耗电多少度?9. 如果你家电路进户处装有一个“220V ,5A ”的电度表,它的常数N 是1250转/kWh 。

可用它来测量你家里某一用电器(如电冰箱、电视机等)的实际功率。

在下列测量方法步骤中,有正确的,也有错误和不必要的。

请你选择正确的,并按操作步骤的先后排列出来(只写序号不写内容)。

(1)用万电电表测家里供电电源插座的电压。

(2)断开家里所有用电器的开关。

(3)将被测用电器接上电源,闭合电源开关,用手表测量通电时间t ,同时计算电度表转盘的转数n ,记下l 和n 的数值。
