第十章蒸汽轮机基础知识第一节概述一、概述汽轮机是用蒸汽做功的一种旋转式热力原动机,它的优点是功率大、效率高、结构简单、易损件少,运行安全可靠,调速方便、振动小、噪音小、防爆等,在炼油厂还可以充分利用炼油过程的余热生产蒸汽作为机泵的动力,这样可以综合利用热能。
正因为这些优点,蒸汽轮机在炼油厂得到了广泛的应用。
二、汽轮机的种类蒸汽轮机的种类繁多,根据其工作原理、性能、结构特点等,可按如下几方面进行分类。
第二节汽轮机的工作原理汽轮机的主要元件是由喷嘴(也称静叶)与动叶(也称叶片)两个部件组成。
喷嘴固定在机壳或隔板上,动叶固定在轮盘上。
蒸汽通过喷嘴时,压力下降,体积膨胀形成高速汽流,推动叶轮旋转而作功。
如果蒸汽在叶片中压力不再降低,也就是蒸汽在叶片通道中的流速(即相对速度)不变化,只是依靠汽流对叶片的冲击力量而推动转子转动,这类汽轮机称为冲动式,也称压力级,在工业中应用广泛。
如果蒸汽在叶片中继续膨胀(简称相对速度)比进口时要大,这种汽轮机的作功不仅由于蒸汽对叶片的冲击力,而且还有由于蒸汽相对速度的变化而产生的巨大的反作用力,因此这类汽轮机称为反动式汽轮机,在炼厂中应用较少。
只有一列喷嘴和一列动叶片组成的汽轮机叫单级汽轮机。
由几个单级串联起来叫多级汽轮机。
由于高压蒸汽一次降压后汽流速度极高,因而叶轮转速极高,将超过目前材料允许的强度。
因此采用压力分级法,每次在喷嘴中压力降都不大,因而汽流速度也不高,高压蒸汽经多级叶轮后能量既充分得到利用而叶轮转速也不超过材料强度许可范围。
这就是采用多级汽轮机的原因。
如果由于蒸汽离开每一级叶片的流速仍高,为了充分利用汽流的动能,可用导向叶片将汽流引入第二排叶片中(每一个叶轮可安装二排叶片)进一步推动转轴做功,这称为速度分级,简称速度级(又称复速级)。
速度级常用于小型汽轮机,或汽轮机的第一级。
第三节汽轮机结构汽轮机包括汽轮机本体、调节保安装置及辅助设备三大部分。
一、蒸汽轮机本体蒸汽轮机本体包括:静体(固定部分)--汽缸、喷嘴、隔板、汽封等;转子(转动部分)--轴、叶轮、叶片等;轴承(支承部分)--径向轴承和止推轴承。
不同种类汽轮机介绍和对比
1、按工作原理分类:①冲动式汽轮机,主要由冲动级组成,蒸汽主要在喷嘴叶栅(或静叶栅)中膨胀,在动叶栅中只有少量膨胀。
②反动式汽轮机,主要由反动级组成,蒸汽在喷嘴叶栅(或静叶栅)和动叶栅中都进行膨胀,且膨胀程度相同。
2、按热力特性分:①凝汽式汽轮机:蒸汽在汽轮机中膨胀做功后,进入高度真空状态下的凝汽器,凝结成水。
②背压式汽轮机:排汽压力高于大气压力,直接用于供热,无凝汽器。
③调整抽汽式汽轮机:从汽轮机中间某几级后抽出一定参数、一定流量的蒸汽(在规定的压力下)对外供热,其余排汽仍排入凝汽器。
根据供热需要,有一次调整抽汽和二次抽汽之分。
④中间再热式汽轮机:蒸汽在汽轮机内膨胀做功过程中被引出,再次加热后返回汽轮机继续膨胀作功。
凝汽式背压为负压,蒸汽最终成为低温凝结水,能量利用率高;背压式有一定压力,蒸汽只是从高压蒸汽变为低压蒸汽,能量利用率没有凝汽式的高,但在某些运行稳定的场合,经常使用背压式透平,将高压蒸汽减压成为低压蒸汽,供需要低压蒸汽的系统使用。
凝汽式的透平相对背压式多了真空凝汽系统,结构相对复杂,造价高,但由于能量利用率高,所以现在在大功率场合较多地采用凝汽式,小功率场合由于凝汽系统可能造成运行成本相对背压式高,所以在小功率场合有后部直接放空的背压式透平。
3、按主蒸汽参数分,进入汽轮机的蒸汽参数是指进汽的压力和温度,按不同的压力等级可分为:①低压汽轮机:主蒸汽压力小于1.5Mpa;②中压汽轮机:主蒸汽压力为2--4Mpa;③高压汽轮机:主蒸汽压力为6--10Mpa;④超高压汽轮机:主蒸汽压力为12---14Mpa;⑤亚临界压力汽轮机:主蒸汽压力为16---18Mpa;⑥超临界压力汽轮机:主蒸汽压力大于22.15Mpa;⑦超超临界压力汽轮机:主蒸汽压力大于32Mpa。
4、此外按汽流方向分类可分为轴流式、辐流式、周流式汽轮机;5、按用途分类可分为电站汽轮机、工业汽轮机、船用汽轮机;按汽缸数目分类可分为单缸、双缸和多缸汽轮机;按机组转轴数目分类可分为单轴和双轴汽轮机;按工作状况分类可分为固定式和移动式汽轮机等。
简述汽轮机的分类
简述汽轮机的分类汽轮机是具有一定温度和压力的蒸汽来做功的回转式原动机。
一、按汽轮机所具有的级数分类所谓汽轮机的级,是由一段喷嘴与其后边的一级动叶片所组成,用来完成从蒸汽热能转变为机械功全过程的基本单元。
1.单级汽轮机:单级汽轮机是只有一个级的汽轮机,即只有一段喷嘴及其后面的叶片,是最简单的汽轮机。
2.复速级汽轮机:复速级汽轮机是单级汽轮机的变种,仍然是单级汽轮机,它与一般单级汽轮机不同之处是具有两列以上的动叶片,又称为速度级汽轮机。
3.多级汽轮机二、按蒸汽在汽轮机内流动的方向分类1.轴流式汽轮机:这种汽轮机的蒸汽在汽轮机内流动的方向和轴平行。
2.辐流式汽轮机:蒸汽在汽轮机内流动的方向与汽轮机轴相垂直的汽轮机。
3.周流式汽轮机:蒸汽在汽轮机中既不是沿轴线方向流动,也不是沿辐向流动,而是沿圆周方向,几进几出。
三、按汽缸的数目分类1.单缸汽轮机2、双缸汽轮机 3、多缸汽轮机四、按汽轮机的用途分类1.电站汽轮机2、工业汽轮机 3、船用汽轮机五、按汽轮机进汽压力分类低压汽轮机 1.2~1.5MPa 中压汽轮机 2~4MPa次高压汽轮机5~6MPa 高压汽轮机 6~10MPa超高压汽轮机12~14MPa 亚临界汽轮机 16~18MPa超临界汽轮机大于22.17MPa六、按汽轮机热力系统分类1.凝汽式汽轮机:蒸汽在汽轮机内做功后,除有一部分轴封漏汽外,全部排入凝汽器。
2.调整抽汽式汽轮机:它与凝汽式汽轮机的区别是:其抽汽压力可以在某一范围加以调整,可以有一级调整抽汽,也可以有两级调整抽汽。
3.背压式汽轮机:蒸汽在汽轮机内做功后,以高于大气压力被排入排汽室,以供热用户采暖或工业用汽,这种汽轮机在热力系统中只有给水加热器,没有凝汽器,因而不存在冷源损失,热能利用率高。
4.中间再热式汽轮机:为了使排其汽温度不超过允许限度,采用了蒸汽中间再热,称为中间再热式汽轮机。
这种汽轮机是将在汽轮机高压缸做完功的蒸汽,再送回锅炉再热器中加热到接近于新蒸汽温度,然后回至汽轮机的中低压缸继续做功。
汽轮机分类介绍
汽轮机分类介绍汽轮机分类介绍1.引言汽轮机是一种将燃料燃烧产生的高温高压气体能量转化为机械能的热动力装置。
它广泛应用于发电厂、船舶和工业领域。
本文将对汽轮机进行详细的分类介绍。
2.活塞式汽轮机2.1 单缸活塞式汽轮机单缸活塞式汽轮机由一个活塞和一个汽缸组成,其结构简单,适用于较小功率的应用。
然而,由于存在闭锁损失,效率较低且振动大。
2.2 多缸活塞式汽轮机多缸活塞式汽轮机由多个活塞和汽缸组成,有效降低了闭锁损失,提高了效率。
多缸活塞式汽轮机适用于中小功率和中等压力的应用。
3.根式汽轮机3.1 喷射式根式汽轮机喷射式根式汽轮机利用喷射原理将蒸汽喷射到叶轮上,产生推力。
它结构简单且体积小,适用于船舶等有限空间的应用。
3.2 反冲式根式汽轮机反冲式根式汽轮机利用涡轮的反冲力产生推力。
它结构复杂,但效率较高,适用于大功率和高压力的应用。
4.透平式汽轮机4.1 压气机压气机是透平式汽轮机的组成部分,用于将空气压缩提供给燃烧室。
4.2 燃烧室燃烧室是透平式汽轮机的组成部分,用于燃烧燃料产生高温高压气体。
4.3 透平透平是透平式汽轮机的核心部分,包括高压透平和低压透平。
它利用高温高压气体驱动叶轮转动,产生机械能。
5.法律名词及注释5.1 商标法商标法是一种保护商标权益的法律。
商标是用于区别商品和服务来源的标识。
5.2 专利法专利法是一种保护发明创造的法律。
它授予专利权人对其发明享有独占权利。
5.3 知识产权法知识产权法是一种保护知识产权的法律。
它包括商标法、专利法、著作权法等。
6.附件本文档涉及的附件请参见附件部分。

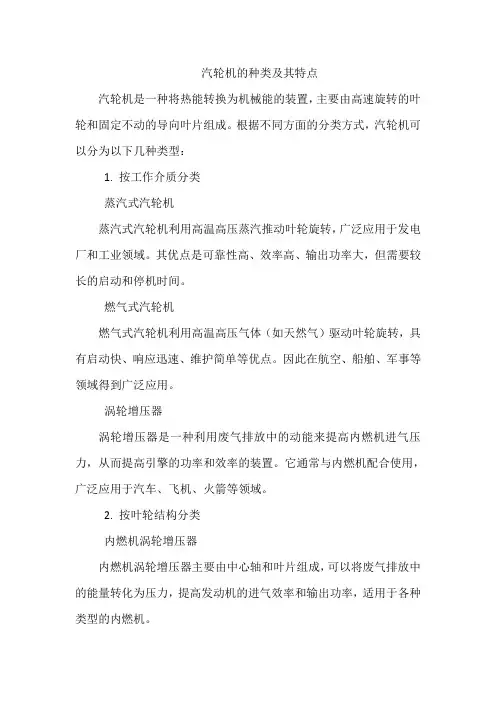

汽轮机的种类及其特点
汽轮机的种类及其特点
汽轮机是一种将热能转换为机械能的装置,主要由高速旋转的叶轮和固定不动的导向叶片组成。
根据不同方面的分类方式,汽轮机可以分为以下几种类型:
1. 按工作介质分类
蒸汽式汽轮机
蒸汽式汽轮机利用高温高压蒸汽推动叶轮旋转,广泛应用于发电厂和工业领域。
其优点是可靠性高、效率高、输出功率大,但需要较长的启动和停机时间。
燃气式汽轮机
燃气式汽轮机利用高温高压气体(如天然气)驱动叶轮旋转,具有启动快、响应迅速、维护简单等优点。
因此在航空、船舶、军事等领域得到广泛应用。
涡轮增压器
涡轮增压器是一种利用废气排放中的动能来提高内燃机进气压力,从而提高引擎的功率和效率的装置。
它通常与内燃机配合使用,广泛应用于汽车、飞机、火箭等领域。
2. 按叶轮结构分类
内燃机涡轮增压器
内燃机涡轮增压器主要由中心轴和叶片组成,可以将废气排放中的能量转化为压力,提高发动机的进气效率和输出功率,适用于各种类型的内燃机。
转子式汽轮机
转子式汽轮机是一种多级旋转式叶轮,具有结构紧凑、启动快速、效率高等优点。
但由于叶轮数量较多,容易出现空气动力学问题,需要复杂的设计和制造工艺。
螺旋式汽轮机
螺旋式汽轮机是一种新型的汽轮机,其叶轮呈螺旋形状,可以使流体在叶轮内部产生自旋流动,从而提高效率。
它具有结构简单、启动快速、效率高等优点,适用于小型和中型发电厂。
综上所述,不同类型的汽轮机各有特点,应根据具体需求选择最适合的类型。
《汽轮机》 讲义
《汽轮机》讲义一、汽轮机的概述汽轮机是一种将蒸汽的能量转换为机械功的旋转式动力机械。
它广泛应用于现代工业中,尤其是在电力生产、船舶推进和大型工业驱动等领域发挥着至关重要的作用。
汽轮机的工作原理基于热力学中的能量转换定律。
高温高压的蒸汽进入汽轮机后,通过一系列的动叶和静叶,蒸汽的热能转化为动能,推动叶轮旋转,从而输出机械功。
二、汽轮机的分类1、按工作原理分类冲动式汽轮机:蒸汽主要在喷嘴中膨胀,在动叶中不膨胀或膨胀很少。
反动式汽轮机:蒸汽在喷嘴和动叶中膨胀程度大致相等。
2、按热力特性分类凝汽式汽轮机:排汽在凝汽器中凝结成水,蒸汽的潜热得到充分利用。
背压式汽轮机:排汽压力高于大气压,用于供热等。
抽汽式汽轮机:部分蒸汽在中间抽出供工业或采暖用。
3、按进汽参数分类低压汽轮机:进汽压力低于 15MPa。
中压汽轮机:进汽压力为 20 40MPa。
高压汽轮机:进汽压力为 60 100MPa。
超高压汽轮机:进汽压力为 120 140MPa。
三、汽轮机的结构1、静止部分汽缸:是汽轮机的外壳,起支撑和容纳蒸汽的作用。
隔板:将汽缸分成若干个汽室,引导蒸汽的流动。
喷嘴:将蒸汽的热能转化为动能。
2、转动部分叶轮:安装动叶片,并带动轴旋转。
叶片:分为动叶片和静叶片,是实现能量转换的关键部件。
轴:传递扭矩和功率。
3、汽封轴端汽封:防止蒸汽沿轴向外泄漏。
隔板汽封:减少蒸汽在隔板前后的泄漏。
四、汽轮机的运行1、启动暖机:使机组各部件均匀受热,避免热应力过大。
升速:逐渐提高转速至额定值。
2、正常运行监控各项参数,如温度、压力、转速等。
保持蒸汽品质,防止杂质对叶片的侵蚀。
3、停机正常停机:逐步降低负荷,直至停机。
紧急停机:在出现故障时迅速停机,以保护设备。
五、汽轮机的维护1、日常巡检检查设备的运行状况,包括声音、振动、温度等。
检查润滑油、密封油系统的工作情况。
2、定期检修对设备进行全面检查、维修和更换磨损部件。
进行叶片探伤、轴系校中、汽缸清理等工作。
汽轮机分类介绍
汽轮机分类介绍汽轮机分类介绍引言1. 单轴汽轮机单轴汽轮机是一种最常见的汽轮机分类,也被称为点装式汽轮机。
它的主要特点是将所有级的涡轮叶片都连接在同一轴上,使得整个系统具有紧凑的结构。
单轴汽轮机适用于功率要求较小的场合,如小型发电厂和工业生产设备。
由于结构简单、可靠性高,单轴汽轮机在实际应用中得到广泛使用。
2. 双轴汽轮机双轴汽轮机是指将高压涡轮和低压涡轮分别连接在两个轴上的汽轮机。
双轴汽轮机相较于单轴汽轮机具有更高的效率和更大的功率输出。
由于高压涡轮和低压涡轮分别分担了压降和发电的工作,使得双轴汽轮机能够在不同转速下工作,在处理变化负载时具有较好的稳定性和适应性。
双轴汽轮机适用于大型发电厂和重工业等领域。
3. 抽汽汽轮机抽汽汽轮机是一种将汽轮机和蒸汽发生器相结合的发电设备。
它采用了能够发电和供热的方式,将汽轮机的废热利用起来,提高能源利用效率。
抽汽汽轮机通常由高压汽轮机、低压汽轮机和回汽器组成,能够灵活应对不同负载需求。
抽汽汽轮机广泛应用于集中供热、工业余热发电和热力联合循环等领域,既能满足电力需求,又能利用废热,具有重要的经济和环保意义。
4. 再热汽轮机再热汽轮机是一种利用再热工艺提高汽轮机效率的设备。
在再热汽轮机中,高压涡轮排汽后的蒸汽再经过再热器加热,提高了蒸汽的热能,并进入低压涡轮进行功的扩大。
再热汽轮机利用了蒸汽的热能,减少了系统的热损失,提高了汽轮机的热效率。
再热汽轮机广泛应用于大型发电厂和工业生产设备,能够在提高发电效率的,降低环境污染。
结论。
汽轮机的种类
汽轮机的种类
汽轮机可以按照功率、转速、压力、燃料等多个因素分类,下面是一些主要的分类方式:
1. 按功率分类:
- 小型汽轮机:功率小于50kW
- 中型汽轮机:功率在50kW~5000kW之间
- 大型汽轮机:功率大于5000kW
2. 按转速分类:
- 低速汽轮机:转速在1000转/分钟以下
- 中速汽轮机:转速在1000~3000转/分钟之间
- 高速汽轮机:转速在3000转/分钟以上
3. 按压力分类:
- 低压汽轮机:出口压力在1MPa以下
- 中压汽轮机:出口压力在1~10MPa之间
- 高压汽轮机:出口压力在10~25MPa之间
- 超高压汽轮机:出口压力在25MPa以上
4. 按燃料分类:
- 燃气汽轮机:使用天然气、煤气等燃气作为燃料
- 燃煤汽轮机:使用燃煤作为燃料
- 核汽轮机:使用核能作为燃料
在实际应用中,汽轮机的种类还有很多细分,例如按照汽轮机的布局、转子形式、叶片形状等方面进行分类。
汽轮机的分类及型号
汽轮机的分类及型号文章出处:网友发布时间:2005-12-06汽轮机的类型很多,为了便于选用,常按热力过程特性、工作原理、新蒸汽参数、蒸汽流动方向及用途等对其进行分类。
按热力过程特性分类凝汽式汽轮机进入汽轮机的蒸汽,除很少一部分泄漏外,全部排入凝汽器,这种汽轮机称为纯凝汽式汽轮机。
在现代汽轮机中,多数采用回热循环。
此时,进入汽轮机的蒸汽,除大部分排入凝汽器外,尚有少部分蒸汽从汽轮机中分批抽出,用来回热加热锅炉给水。
这种汽轮机称为有回热抽汽的凝汽式汽轮机,简称凝汽式汽轮机。
背压式汽轮机排汽压力高于大气压力的汽轮机称为背压式汽轮机。
其排汽可供工业或采暖使用,当其排汽作为中、低压汽轮机的进汽时,称为前置式汽轮机。
调节抽汽式汽轮机在这种汽轮机中,部分蒸汽在一种或两种给定压力下抽出对外供热,其余蒸汽作功后仍排入凝汽器。
由于用户对供汽压力和供热量有一定要求,需对抽汽压力进行调节(用于回热抽汽的压力无需调节)。
因而汽轮机装备有抽汽压力调节机构,以维持抽汽压力恒定。
中间再热式汽轮机新蒸汽经汽轮机前几级作功后,全部引至加热装置再次加热到某一温度,然后再回到汽轮机继续作功。
这种汽轮机称为中间再热式汽轮机。
按工作原理分类冲动式汽轮机按冲动作用原理工作的汽轮机称为冲动式汽轮机。
在近代冲动式汽轮机中,蒸汽在动叶内有一定程度的膨胀,但习惯上仍称为冲动式汽轮机。
反动式汽轮机按反动作用原理工作的汽轮机称为反动式汽轮机。
近代反动式汽轮机常用冲动级或速度级作为多级汽轮机的第一级来调节进汽量,但习惯上仍称为反动式汽轮机。
混合式汽轮机由按冲动原理工作的级和按反动原理工作的级组合而成的汽轮机称为混合式汽轮机。
按新蒸汽压力分低压汽轮机新蒸汽压力为1.2 MPa ~2MPa;中压汽轮机新蒸汽压力为2.1 MPa ~8MPa;高压汽轮机新蒸汽压力为8.1 MPa ~12.5MPa;超高压汽轮机新蒸汽压力为12.6 MPa ~15.1MPa;亚临界汽轮机新蒸汽压力为15.1 MPa ~22MPa;超临界汽轮机新蒸汽压力为22.12MPa以上。
汽轮机分类介绍
汽轮机分类介绍汽轮机分类介绍一、引言汽轮机是一种利用高速旋转的轴承上的叶轮的动能转化为机械能的热机装置。
它广泛应用于发电厂、船舶、飞机等领域。
为了便于研究和应用,汽轮机按照不同的分类方法可以分为以下几类。
二、依据工作过程分类⑴旁通汽轮机旁通汽轮机是指在汽轮机的高压缸和中压缸之间装有旁通阀门,可以调节汽轮机的工作过程。
旁通汽轮机具有灵活调节输出功率、适应负荷变化等特点,被广泛应用于发电厂等场合。
⑵固定十字分度汽轮机固定十字分度汽轮机是指汽轮机的工作过程按照固定的分度比进行工作。
该类汽轮机旋转多级活动叶轮,其优点是结构简单、工作可靠,广泛应用于高速、重载的场合。
⑶双受热器汽轮机双受热器汽轮机在汽轮机热循环中设置两个受热器,使热风温度降低,增加了汽轮机的效率,并减少了对环境的污染。
该类汽轮机常用于大型火力发电厂和工业企业。
⑷超超临界汽轮机超超临界汽轮机是指工作压力和温度超过临界点的汽轮机。
该类汽轮机工作参数高,效率大幅提高,广泛应用于大型火力发电厂。
三、依据机械传动方式分类⑴直接联机汽轮机直接联机汽轮机是指汽轮机的压气机和涡轮机通过同一轴传动。
该类汽轮机结构简单、工作可靠,常常用于小功率的应用场合。
⑵铰链式汽轮机铰链式汽轮机是指压气机和涡轮机通过铰链传动。
该类汽轮机结构紧凑、适应范围广,被广泛应用于船舶、飞机等领域。
⑶基座轴汽轮机基座轴汽轮机是指汽轮机的压气机和涡轮机通过基座固定而共轴传动。
该类汽轮机结构紧凑、传动效率高,常用于发电厂等场合。
四、依据燃料分类⑴燃气汽轮机燃气汽轮机是指使用天然气、煤气等气体作为燃料的汽轮机。
该类汽轮机具有启动快、效率高、排放少的特点,被广泛应用于发电厂等场合。
⑵燃煤汽轮机燃煤汽轮机是指使用煤炭作为燃料的汽轮机。
该类汽轮机适用于煤炭资源丰富的地区,具有较高的经济性。
⑶燃油汽轮机燃油汽轮机是指使用液体燃料(如重油、轻油)的汽轮机。
该类汽轮机在某些特殊场合具有一定的应用价值。
汽轮机分类介绍
引言概述:汽轮机是一种常见的热能转化设备,它利用燃料的热能转化为机械能,驱动发电机发电或为其他设备提供动力。
根据其工作原理和结构特点,汽轮机可以分为多种不同的分类。
本文将对汽轮机的分类进行详细介绍,以帮助读者更好地了解和使用汽轮机。
正文内容:一、基于工作原理的分类:1.1蒸汽汽轮机1.1.1开式蒸汽汽轮机1.1.2封闭式蒸汽汽轮机1.2燃气汽轮机1.2.1简单循环燃气汽轮机1.2.2组合循环燃气汽轮机1.3核汽轮机1.3.1核裂变汽轮机1.3.2核聚变汽轮机二、基于使用介质的分类:2.1水轮机2.1.1汽化水轮机2.1.2内流式水轮机2.1.3涡轮水轮机2.2汽气轮机2.2.1汽汽轮机2.2.2汽气轮机2.3气体轮机2.3.1空气轮机2.3.2氧气轮机2.3.3氮气轮机三、基于结构特点的分类:3.1并列轮机3.1.1多并列轮机3.1.2单并列轮机3.2进口式轮机3.2.1单进口式轮机3.2.2多进口式轮机3.3反式轮机3.3.1单反式轮机3.3.2多反式轮机四、基于用途的分类:4.1发电汽轮机4.1.1火力发电汽轮机4.1.2核电发电汽轮机4.1.3新能源发电汽轮机4.2工业汽轮机4.2.1石化工业汽轮机4.2.2钢铁工业汽轮机4.2.3化肥工业汽轮机4.3舰船汽轮机4.3.1舰用发电汽轮机4.3.2舰用主力汽轮机五、基于性能特点的分类:5.1高压汽轮机5.1.1超高压汽轮机5.1.2超临界压力汽轮机5.2中压汽轮机5.2.1多级中压汽轮机5.2.2单级中压汽轮机5.3低压汽轮机总结:通过对汽轮机的分类介绍,我们可以更好地理解和应用汽轮机。
不同类型的汽轮机在工作原理、介质使用、结构特点、用途和性能特点上存在着差异,因此我们需要根据具体的需求选择合适的汽轮机。
在未来的发展中,随着科技的进步和新技术的应用,汽轮机的分类也可能会随之发生变化,我们需要持续关注并学习最新的汽轮机分类和相关技术。
只有不断提高自身的专业知识和技能,我们才能更好地掌握和运用汽轮机这一重要的热能转化设备。
《汽轮机》 讲义
《汽轮机》讲义一、汽轮机的定义与工作原理汽轮机是一种将蒸汽的热能转化为机械能的旋转式动力机械。
它在现代工业中有着广泛的应用,特别是在发电领域。
其工作原理基于热力学中的朗肯循环。
高温高压的蒸汽进入汽轮机后,通过一系列的喷嘴和动叶片,蒸汽的热能被转化为动能,进而推动叶片旋转,输出机械能。
蒸汽在汽轮机中的流动过程是一个连续的能量转换过程。
从喷嘴出来的高速蒸汽冲击动叶片,使动叶片带动转子旋转。
在这个过程中,蒸汽的压力和温度逐渐降低,流速也相应发生变化,最终以低温低压的状态排出汽轮机。
二、汽轮机的分类根据不同的分类标准,汽轮机可以分为多种类型。
按工作原理,可分为冲动式汽轮机和反动式汽轮机。
冲动式汽轮机中,蒸汽主要在喷嘴中膨胀加速,在动叶片中不膨胀或膨胀很小;而反动式汽轮机中,蒸汽在喷嘴和动叶片中都膨胀做功。
按热力特性,可分为凝汽式、背压式、抽汽式和多压式汽轮机等。
凝汽式汽轮机是最常见的类型,其排汽在凝汽器中凝结成水,循环使用;背压式汽轮机的排汽压力高于大气压,可直接用于供热;抽汽式汽轮机则在运行过程中可抽出部分蒸汽用于供热或其他用途;多压式汽轮机则是在不同的压力段采用不同的热力循环,以提高效率。
按蒸汽参数,可分为低压、中压、高压、超高压、亚临界和超临界汽轮机等。
蒸汽参数越高,汽轮机的效率通常也越高。
按用途,可分为电站汽轮机、工业汽轮机和船用汽轮机等。
电站汽轮机主要用于发电;工业汽轮机用于驱动各种工业设备,如压缩机、风机等;船用汽轮机则用于船舶的动力系统。
三、汽轮机的结构汽轮机的结构复杂,主要由静止部分和转动部分组成。
静止部分包括汽缸、隔板、喷嘴、汽封等。
汽缸是汽轮机的外壳,承受蒸汽的压力和温度;隔板将汽缸分成若干个汽室,引导蒸汽的流动;喷嘴将蒸汽的热能转化为动能;汽封则用于减少蒸汽的泄漏。
转动部分包括转子、叶轮、叶片和联轴器等。
转子是汽轮机的核心部件,由主轴和安装在其上的叶轮、叶片等组成;叶轮用于安装叶片,并传递扭矩;叶片则是实现能量转换的关键部件;联轴器用于连接汽轮机的转子和其他设备的轴。
汽轮机的分类
汽轮机的分类
汽轮机可以根据不同的分类标准进行分类。
下面是几种常见的分类方式:
1. 按工作原理分类:
- 惯性式汽轮机:通过转动一个或多个转子来转动机械负荷,常见的有反作用式汽轮机、同轴式汽轮机等。
- 反冲式汽轮机:通过高速喷射的压力气流反冲动机械负荷,常见的有冲击式汽轮机、喷射式汽轮机等。
2. 按燃料分类:
- 燃烧式汽轮机:通过燃烧燃料来产生高温高压蒸汽,推动
汽轮机运转,包括燃煤汽轮机、燃气汽轮机等。
- 非燃烧式汽轮机:不需要燃料燃烧,直接利用一些外部热
源来产生高温高压蒸汽,例如核能汽轮机、太阳能汽轮机等。
3. 按压力水平分类:
- 高压汽轮机:工作压力较高,一般用于大型电力站或工业
领域,能够提供大功率。
- 低压汽轮机:工作压力较低,一般用于小型电力站或船舶
等场合,功率较小。
4. 按应用领域分类:
- 发电用汽轮机:主要用于发电,有一定的高效率要求和稳
定性要求。
- 工业用汽轮机:用于工业生产、制造等领域,能够满足特
定的工艺需求。
- 船舶用汽轮机:常用于船舶推进系统,能够提供足够的推力。
需要注意的是,汽轮机还有其他一些分类方式,如按转子个数、按进汽方式等进行分类。
不同分类方式下的汽轮机特点和应用范围可能会有所不同。
汽轮机原理及构造
汽缸和轴承座安装在基础台板上,为 了保证汽缸能定向膨胀,设置了滑销 系统。滑销系统由纵销、横销和立销 组成。纵销和横销的交点,确定了汽 缸的膨胀死点,立销则保证汽缸在垂 直方向的定向膨胀。
6.喷嘴
喷嘴又称静叶片, 蒸汽流经喷嘴时, 产生膨胀,压力降 低,速度增大,把 蒸汽的热能转换成 动能,并以一定的 角度进入叶片,完 成蒸汽在汽轮机中 的能量转换。
4.汽缸
汽缸是汽轮机的主 要部件之一,其作 用是将流经汽轮机 内的蒸汽与外界隔 绝,使蒸汽形成一 个封闭的流动空间, 以完成能量的转换。
4.汽缸
为了便于加工装配 和检修,汽缸一般 做成水平对分形式, 在水平法兰处用螺 栓紧固。汽缸内装 有喷嘴室、隔板、 隔板套和汽封等部 件。
5.滑销系统
1.汽轮机工作原理
近代大功率汽轮机都是由若干个级构成的 多级汽轮机。"级"是汽轮机中最基本的工 作单元。在结构上它是由静叶栅(喷嘴栅) 和对应的动叶栅所组成。从能量观点上看, 它是将工质(蒸汽)的能量转变为汽轮机机 械能的一个能量转换过程。工质的热能在 喷嘴栅中(也可以有部分在动叶栅中 )首先 转变为工质的动能,然后在动叶栅中再使 这部分动能转变为机械能。
不论哪种间隙,都 会因漏汽而造成损 失,降低汽轮机的 效率。为了减少上 述漏汽损失,设置 了汽封装置。汽封 可分为三大类,通 流部分汽封、隔板 汽封和轴端汽封 (简称轴封)。
9.轴承
轴承在汽轮机中 可分成支持轴承 和推力轴承两种。 支持轴承的作用 是支撑转子的重 力,确定转子的 径向位置,保证 转子与固定部分 保持同心度。
12.联轴器
联轴器又称靠背轮, 用来连接汽轮发电机 组中的各个转子,并 把汽轮机的功率传递 给发电机。在汽轮发 电机组中常用的联轴 器形式有三种:固定 式联轴器,半固定式 联轴器和挠性联轴器。
汽轮机分类介绍(一)2024
汽轮机分类介绍(一)引言概述:汽轮机是一种常见的热机设备,广泛应用于发电、石油、化工等行业。
本文将介绍汽轮机的分类,以帮助读者更好地了解汽轮机的工作原理和应用领域。
正文内容:一、基于工作原理的分类1. 透平式汽轮机a. 简述透平式汽轮机的工作原理b. 透平式汽轮机的应用领域c. 透平式汽轮机的优缺点2. 背压式汽轮机a. 描述背压式汽轮机的工作原理b. 背压式汽轮机的使用场景c. 背压式汽轮机的优缺点3. 反作用式汽轮机a. 反作用式汽轮机的工作原理解析b. 反作用式汽轮机的适用范围c. 反作用式汽轮机的特点二、基于燃料类型的分类1. 燃煤汽轮机a. 简要介绍燃煤汽轮机的工作原理b. 燃煤汽轮机的应用情况c. 燃煤汽轮机的优缺点2. 燃气汽轮机a. 描述燃气汽轮机的工作原理b. 燃气汽轮机的使用领域c. 燃气汽轮机的特点3. 核动力汽轮机a. 核动力汽轮机的工作原理解析b. 核动力汽轮机的应用场景c. 核动力汽轮机的安全性考虑三、基于应用领域的分类1. 发电用汽轮机a. 发电用汽轮机的特点和工作原理b. 发电用汽轮机的发展趋势c. 发电用汽轮机的效率和可靠性分析2. 化工用汽轮机a. 化工用汽轮机的工作原理简述b. 化工用汽轮机的应用案例c. 化工用汽轮机的特性和优势四、基于工作参数的分类1. 高温高压汽轮机a. 高温高压汽轮机的工作原理b. 高温高压汽轮机的应用领域c. 高温高压汽轮机的优势2. 中温中压汽轮机a. 中温中压汽轮机的工作原理简介b. 中温中压汽轮机的运用范围c. 中温中压汽轮机的特点3. 低温低压汽轮机a. 低温低压汽轮机的工作原理解析b. 低温低压汽轮机的使用场景c. 低温低压汽轮机的优缺点五、其他分类标准1. 按结构形式分类a. 开式汽轮机的特点和工作原理b. 封闭式汽轮机的使用情况c. 混合式汽轮机的构成和性能优势2. 按流体性质分类a. 水汽轮机的工作原理简介b. 蒸气汽轮机的应用领域c. 水蒸汽汽轮机与气体汽轮机的比较总结:通过本文的介绍,我们可以了解到汽轮机的多种分类方式,包括基于工作原理、燃料类型、应用领域、工作参数以及其他分类标准等。
汽轮机的分类
汽轮机的分类1、按照汽轮机的热力特征分类(1)、凝汽式汽轮机:蒸汽在汽轮机内膨胀做功以后,除小部分轴封漏气外,全部进入凝汽器凝结成水的汽轮机.实际上为了提高汽轮机的热效率,减少汽轮机排汽缸的直径尺寸,将做过功的蒸汽从汽轮机内抽出来,送入回热加热器,用以加热锅炉给水,这种不调整抽汽式汽轮机,也统称为凝汽式汽轮机.(2)、抽汽凝汽式汽轮机:蒸汽进入汽轮机内部做过功以后,从中间某一级抽出来一部分,用于工业生产或民用采暖,其余排入凝汽器凝结成水的汽轮机,称为一次抽汽式或单抽式汽轮机.从不同的级间抽出两种不同压力的蒸汽,分别供给不同的用户或生产过程的汽轮机称为双抽式(二次抽汽式)汽轮机.(3)、背压式汽轮机:蒸汽进入汽轮机内部做功以后,以高于大气压力排除汽轮机,用于工业生产或民用采暖的汽轮机.(4)、抽汽背压式汽轮机:为了满足不同用户和生产过程的需要,从背压式汽轮机内部抽出部分压力较高的蒸汽用于工业生产,其余蒸汽继续做功后以较低的压力排除,供工业生产和居民采暖的汽轮机.(5)、中间再热式汽轮机:对于高参数、大功率的汽轮机,主蒸汽的除温、初压都比较高,蒸汽在汽轮机内部膨胀到末几级,其湿度不断增大,对汽轮机的安全运行很不利,为了减少排气湿度,将做过部分功的蒸汽从高压缸中排出,在返回锅炉重新加热,使温度接近初始状态,然后进入汽轮机的的低压缸继续做功,这种汽轮机称为中间再热式汽轮机.2、按用途分(1)、电站汽轮机:仅用来带动发电机发电的汽轮机称为电站汽轮机.(2)、供热式汽轮机:既带动发电机发电又对外供热的汽轮机称为供热式汽轮机,又称为热电联产汽轮机.(3)、工业汽轮机:用来驱动风机、水泵、压缩机等机械设备的汽轮机称为工业汽轮机.(4)、船用汽轮机:专门用于船舶推进动力装置的汽轮机称为船用汽轮机.3、按汽轮机的进汽压力分(1)、低压汽轮机:进汽压力为1.2~1.5MPa(2)、中压汽轮机:进汽压力为2.0~4.0MPa(3)、次高压汽轮机:进汽压力为5.0~6.0MPa(4)、高压汽轮机:进汽压力为6.0~10.0MPa(5)、超高压汽轮机:进汽压力为12.0~14.0MPa(6)、亚临界汽轮机:进汽压力为16.0~18.0MPa(7)、超临界汽轮机:进汽压力大于22.17MPa。
汽轮机分类
汽轮机分类汽轮机是一种利用高温高压蒸汽驱动涡轮旋转的热力机械设备。
根据不同的分类标准,汽轮机可以分为多种类型,包括工作方式、排气压力、制造方式等。
下面将从不同的角度介绍几种常见的汽轮机分类。
一、按工作方式分类1. 逆流式汽轮机:逆流式汽轮机是指蒸汽在进入涡轮后,先经过高压缸,然后再进入低压缸,最后排出。
逆流式汽轮机结构简单,效率较高,广泛应用于发电、船舶和化工等领域。
2. 并流式汽轮机:并流式汽轮机是指蒸汽在进入涡轮后,同时经过高压缸和低压缸,最后排出。
并流式汽轮机结构相对复杂,但具有较高的效率和稳定性,主要用于大型发电厂和核电站等需要高效稳定输出的场合。
二、按排气压力分类1. 背压汽轮机:背压汽轮机是指在涡轮排气端设置一定的背压,使得排出蒸汽压力高于大气压力。
背压汽轮机适用于供热和热电联供系统,能够充分利用排出的高温高压蒸汽。
2. 凝汽汽轮机:凝汽汽轮机是指在涡轮排气端设置凝汽器,将排出的蒸汽冷凝为水,降低排气温度。
凝汽汽轮机适用于发电系统,能够提高发电效率和减少水的消耗。
三、按制造方式分类1. 工业汽轮机:工业汽轮机是指用于工业领域的汽轮机,包括发电、化工、钢铁等行业。
工业汽轮机通常功率较大,结构复杂,能够满足工业生产的需求。
2. 舰船汽轮机:舰船汽轮机是指用于船舶的汽轮机,包括军舰、商船等。
舰船汽轮机通常功率较小,结构紧凑,能够满足船舶的动力需求。
汽轮机是一种重要的热力机械设备,根据工作方式、排气压力和制造方式等不同分类标准,可以分为逆流式汽轮机和并流式汽轮机、背压汽轮机和凝汽汽轮机,以及工业汽轮机和舰船汽轮机等多种类型。
不同类型的汽轮机在不同领域具有广泛的应用,为工业生产和船舶动力提供了重要支持。
汽轮机概念及其分类
第1章汽轮机概念及其分类汽轮机概述汽轮机的概念概念:汽轮机是一种将蒸汽的热能转换成机械能的蒸汽动力装置,又称为蒸汽透平;汽轮机是以蒸汽为工质的旋转式机械,主要用作发电原动机,也用来直接驱动各种泵、风机、压缩机和船舶螺旋桨等,还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要;特点:功率大、转速高、运行平稳、热经济性高、易损件少,运行安全可靠,调速方便、振动小、噪音小等;汽轮机的工作原理1、具有一定温度T和压力P的蒸汽锅炉或核反应堆首先进入固定不动的喷嘴也称静叶,蒸汽在喷嘴内膨胀,蒸汽的压力P、温度T不断降低,速度V增大,形成一股高速汽流,蒸汽的热能转化为动能;2、高速汽流流经动叶也称叶片做功,动叶片带动汽轮机转子以一定的速度均匀转动,蒸汽的动能转化为机械能;能量转换过程:蒸汽在汽轮机中,能量转换包括2个阶段,如图1所示:图1 汽轮机能量转换过程汽轮机的分类汽轮机的类别和型式很多,可按工作原理、主蒸汽进汽参数、热力特性、结构类型、转速、用途等几个方面进行分类如表1所示;1、按工作原理分类1冲动式汽轮机:各级按照冲动原理设计,蒸汽主要在静叶喷嘴叶栅槽道中膨胀,在动叶叶栅槽道中主要改变流动方向,只有少量膨胀;2反动式汽轮机:各级按冲动和反动原理设计,蒸汽在静叶喷嘴叶栅槽道和动叶叶栅槽道中都发生膨胀,且膨胀程度相等;备注:调节级采用冲动级,其它级均为反动级;3冲动反动组合式汽轮机:转子各级动叶片既有冲动级又有反动级;2、按主蒸汽进汽参数分类1低压汽轮机:压力小于Mpa~2中压汽轮机:压力为~Mpa2~4 MPa3次高压汽轮机:压力为5~6 MPa4高压汽轮机:压力为~Mpa6~12Mpa5超高压汽轮机:压力为~Mpa12~14 MPa6亚临界压力汽轮机:压力为~Mpa16~18 MPa7超临界压力汽轮机:压力大于Mpa8超超临界压力汽轮机:压力大于32 Mpa3、按热力特性分类1凝汽式汽轮机N:蒸汽在汽轮机内做功后,乏汽排汽在低于大气压力的真空状态下全部排入凝汽器,凝结成水;备注:有些小汽轮机没有回热系统,称为纯凝汽式汽轮机;2背压式汽轮机B:蒸汽在汽轮机内做功后,乏汽排汽在高于大气压力的状态下供热用户使用,没有布置凝汽器用于乏汽的冷凝;备注:若乏汽排汽作为其它中低压汽轮机的新汽时,称为前置式汽轮机;3抽汽凝汽式汽轮机调节抽汽式汽轮机:在汽轮机的级间某一位置抽出部分蒸汽,调整压力后对外供热,其余蒸汽在汽轮机内做功,做功后乏汽排汽在低于大气压力的真空状态下全部排入凝汽器,凝结成水;4抽气背压式汽轮机:在汽轮机的级间某一位置抽出部分蒸汽,供热用户使用,其余蒸汽在汽轮机内做功,做功后乏汽排汽在高于大气压力的状态下供热用户使用,没有布置凝汽器用于乏汽的冷凝;备注:调节抽汽和排汽都供热用户使用;5中间再热式汽轮机:新汽在高压缸做功后,进入锅炉再热器再热,经过再热后的高压缸排汽进一步进入低中压缸做功,最后乏汽排汽在低于大气压力的真空状态下全部排入凝汽器,凝结成水;a凝汽式汽轮机b背压式汽轮机c抽汽凝汽式汽轮机图2 汽轮机分类4、按汽流方向分类1轴流式汽轮机:组成汽轮机的各级叶栅沿轴向依次排列,汽流方向的总趋势是轴向的,绝大多数汽轮机都是轴流式汽轮机;2辐流式汽轮机:组成汽轮机的各级叶栅沿半径方向依次排列,汽流方向的总趋势是半径方向的;5、按用途分类1电站汽轮机:用来发电或热电联产的汽轮机,汽轮机转速恒定,也称为恒速汽轮机;主要采用凝汽式汽轮机,也采用同时供热供电的抽汽式、背压式汽轮机;如图3所示;2工业汽轮机:用于拖动风机、水泵、油泵等转动机械,其运行速度经常是变动的,也称为变转速汽轮机;3船用汽轮机:用于船舶的动力装置,驱动螺旋桨;为适应倒车的需要,其转动方向是可变的;6、按汽缸的数目分类1单缸汽轮机2双缸汽轮机3多缸汽轮机图3电站汽轮机工作简易示意图7、按排汽冷却方式分类1水冷湿冷汽轮机:汽轮机排汽由循环水通过冷凝器冷却,凝结成水;2空冷干冷汽轮机:采用空气风带走凝汽器废热的汽轮机;汽轮机排汽经空气直接冷却或间接冷却,凝结成水,常用于缺水富煤地区;8、按燃料分类1火电汽轮机:燃用化石燃料煤、石油、天然气等;2核电汽轮机:核燃料;图4 简单蒸汽循环汽轮机示意图9、按热力循环方式分类1简单循环汽轮机:以蒸汽为单一工质进行发电,如图4所示;2燃气-蒸汽联合循环:以燃气轮机的排气高温烟气作为热源,进入余热锅炉加热水形成一定温度和压力的水蒸汽,水蒸汽进入汽轮机进行发电;10、按转速分类1低速汽轮机:n<3000 r/min2中速汽轮机:n=3000 r/min3高速汽轮机:n>3000 r/min由于发电机的极数只能成对增加或减小,大型汽轮机的转速通常选用两档:1对于50Hz电网:3000 r/min或1500 r/min;2对于60Hz电网:3600 r/min或1800 r/min;3000 r/min和3600 r/min称为全转速机组,1500 r/min和1800 r/min称为半转速机组;工业用、给水泵小汽轮机,最高转速可达12000r/min变转速;汽轮机的型号汽轮机型号表示汽轮机基本特性,我国目前采用汉语拼音和数字来表示汽轮机型号,其型号组成方式如图5所示;表2给出了我国常用汽轮机型式号,表3给出了我国常用汽轮机型号中蒸汽参数表示法;图5汽轮机型号的表示方法例一:537/537-2型汽轮机含义:300MW凝汽式汽轮机,主蒸汽压力为,温度为537oC,再热蒸汽温度537oC,中间再热凝汽式汽轮机,属第二次变型设计;例二:N100-90/535型汽轮机含义:100MW凝汽式汽轮机,主蒸汽压力为MPa,温度为535oC;表2 汽轮机型式代号表3汽轮机型号中蒸汽参数表示法1、:3MW凝汽式汽轮机,主蒸汽压力为MPa;2、:12MW抽汽式汽轮机,主蒸汽压力为MPa,高压抽汽压力为MPa,低压抽汽压力为MPa;3、:12MW两次调整抽汽式汽轮机,主蒸汽压力为,一级抽汽压力为MPa、二级抽汽压力为MPa;4、:3MW背压式汽轮机、主蒸汽压力为,背压为MPa;5、:12MW抽汽背压式汽轮机、主蒸汽压力为MPa、抽汽压力为MPa、背压为MPa;。
汽轮机分类和型号
分 类
类 型
简 要 说 明
按工作原理
冲击式汽轮机
由冲击级组成,蒸汽主要在喷管中膨胀,在动叶栅中只有少量膨胀。
反击式汽轮机
由反击级组成,蒸汽在喷管和动叶中膨胀程度相同。由于反击级不能做成部分进汽,故调节级采用单列冲击级或复速级。
按热力
特性
凝汽式汽轮机
排汽在高度真空状态下进入凝汽器凝结成水。有些小汽轮机没有回热系统,称为纯凝汽式汽轮机。
背压式汽轮机
排汽直接用于供热,没有凝汽器。当排汽作为其它中低压汽轮机的工作蒸汽时,称为前置汽轮机。
调节抽汽式汽轮机
汽轮机某级后抽出一定压力的部分蒸汽对外供热,其余排汽仍进入凝汽器。由于热用户对供热蒸汽压力有一定要求,需要对抽汽供热压力进行自动调节,故称为调节抽汽。根据供热需要,有一次调节抽汽和两次调节抽汽。
小功率
按我国目前状况,指25MW以下的汽轮机
1.2 汽轮机型号
汽轮机的种类很多,为了便于使用,常采用一定的符号来表示汽轮机的基本特征,其中包括:蒸汽参数、热力特性和功率等;这种符号的组合称为汽轮机的型号。
国产汽轮机的型号表示方法:
Δ××——××——×
我国目前制造的汽轮机类型采用汉语拼音来表示,如表1-2所示。蒸汽参数用数字来表示,如表1-3所示。
组成汽轮机的各级叶栅沿轴向依次排列,汽流方向的总趋势是轴向的,绝大多数汽轮机都是轴流式汽轮机。
辐流式汽轮机
组成汽轮机的各级叶栅沿半径方向依次排列,汽流方向的总趋势是沿半径方向的。
按用途电厂汽ຫໍສະໝຸດ 机用于拖动发电机,汽轮发电机组需按供电频率定转速运行,故也称为定转速汽轮机,主要采用凝汽式汽轮机。也采用同时供热供电的(抽汽式、背压式)汽轮机,通常称为热电汽轮机或供热式汽轮机。
汽轮机分类和型
汽轮机型号
汽轮机的种类很多,为了便于使用,常采用一定的符号来表示汽轮机的基本特征,其中包括:蒸汽参数、热力特性和功率等;这种符号的组合称为汽轮机的型号。
国产汽轮机的型号表示方法:
Δ××——××——×
我国目前制造的汽轮机类型采用汉语拼音来表示,如表1-2所示。蒸汽参数用数字来表示,如表1-3所示。
按进汽
参数
低压汽轮机
新蒸汽压力小于Mpa。
中压汽轮机
新蒸汽压力为2—4 Mpa。
高压汽轮机
新蒸汽压力为6—10 Mpa。
超高压汽轮机
新蒸汽压力为12—14 Mpa。
亚临界汽轮机
新蒸汽压力为16—18 Mpa。
超临界汽轮机
新蒸汽压力超过Mpa。
按功率
大功率
大功率汽轮机通常指200MW以上的汽轮机。
小功率
抽汽背压式汽轮机
具有调节抽汽的背压式汽轮机。
中间再热式汽轮机
进入汽轮机的蒸汽膨胀到某一压力后,被全部抽出送往中间再热器进行再热,然后返回汽轮机继续膨胀作功。
混压式汽轮机
利用其它来源的蒸汽引入汽轮机相应的中间级,与原来的蒸汽一起工作。通常用于工业生产的流程中,作为蒸汽热能的综合利用。
按汽流
方向
轴流式汽轮机
背压式汽轮机
排汽直接用于供热,没有凝汽器。当排汽作为其它中低压汽轮机的工作蒸汽时,称为前置汽轮机。
调节抽汽式汽轮机
汽轮机某级后抽出一定压力的部分蒸汽对外供热,其余排汽仍进入凝汽器。由于热用户对供热蒸汽压力有一定要求,需要对抽汽供热压力进行自动调节,故称为调节抽汽。根据供热需要,有一次调节抽汽和两次调节抽汽。
两次调节抽汽式
主蒸汽压力/高压抽汽压力/低压抽汽压力
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
汽轮机分类和型
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
汽轮机的分类
汽轮机型号
汽轮机的种类很多,为了便于使用,常采用一定的符号来表示汽轮机的基
本特征,其中包括:蒸汽参数、热力特性和功率等;这种符号的组合称为汽轮机的型号。
国产汽轮机的型号表示方法:
Δ ××——××——×
我国目前制造的汽轮机类型采用汉语拼音来表示,如表1-2所示。
蒸汽参数用数字来表示,如表1-3所示。
表1-2 国产汽轮机类型的代号
表1-3 汽轮机型号中参数的表示方法
变型设计次序 蒸汽参数 额定功率(MW )
汽轮机类型。
