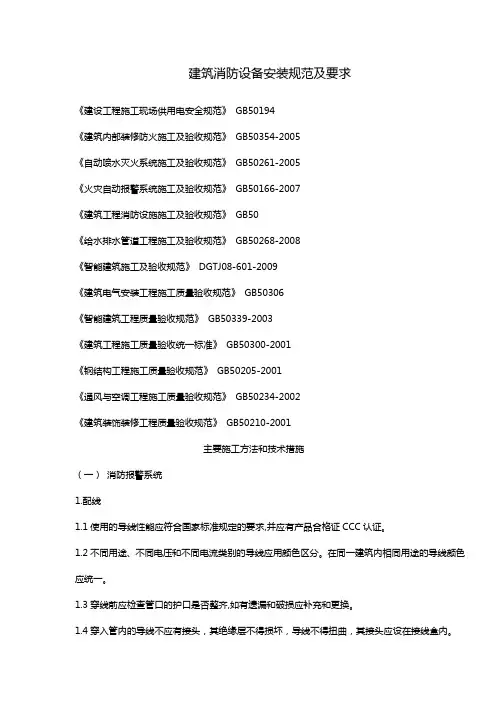

建筑消防设备安装规范及要求
《建设工程施工现场供用电安全规范》 GB50194
《建筑内部装修防火施工及验收规范》 GB50354-2005
《自动喷水灭火系统施工及验收规范》 GB50261-2005
《火灾自动报警系统施工及验收规范》 GB50166-2007
《建筑工程消防设施施工及验收规范》 GB50
《给水排水管道工程施工及验收规范》 GB50268-2008
《智能建筑施工及验收规范》 DGTJ08-601-2009
《建筑电气安装工程施工质量验收规范》 GB50306
《智能建筑工程质量验收规范》 GB50339-2003
《建筑工程施工质量验收统一标准》 GB50300-2001
《钢结构工程施工质量验收规范》 GB50205-2001
《通风与空调工程施工质量验收规范》 GB50234-2002
《建筑装饰装修工程质量验收规范》 GB50210-2001
主要施工方法和技术措施
(一)消防报警系统
1.配线
使用的导线性能应符合国家标准规定的要求,并应有产品合格证CCC认证。
不同用途、不同电压和不同电流类别的导线应用颜色区分。在同一建筑内相同用途的导线颜色应统一。
穿线前应检查管口的护口是否整齐,如有遗漏和破损应补充和更换。
穿入管内的导线不应有接头,其绝缘层不得损坏,导线不得扭曲,其接头应设在接线盒内。
1. 5截面为及以下的多股铜芯线的线芯应压接端子后再与设备、器具的端子连接。
报警总线采用Z-RVS2*双色线,电源总线采用BV2*双色线。
绝缘摇测时在端子箱内将总线与分支线断开,系统总线及每层分支线单独摇测并填写纪录表。2. 设备安装
探测器安装必须在线路绝缘摇测后进行。如遇风管、风口、照明灯具等可作必要移位,如移位超出保护范围,应进行设计变更。
探测器周围内不应有遮挡物,探测器至送风口水平距离不应小于, 探测器至墙边、梁边水平距离不应小于。
探测器边缘与照明灯具的水平距离不应小于。
探测器与各种洒水喷头距离不应小于。
探测器应水平安装。
报警控制器安装时靠近门轴的侧面距墙不应小于,正面操作距离不应小于。
控制器的外部接线应配线整齐、避免交叉并应固定牢靠。导线端部应标明编号并与图纸一致。
控制器端子板的每个接线端,接线不得超过2根。
3.系统接地
消防控制室工作接地应采用铜芯绝缘导线,线芯截面4mm2,接地电阻不应大于4欧姆。
(二)消防管网及组件安装
1.施工前应做好预留套管、预留孔洞的核实工作,做到位置准确、无遗漏,如遇水电管线相碰时应协商解决。
2.管路安装
消火拴系统采用焊接钢管,钢管连接采用焊接。消火栓阀门中心距地面,允许偏差20mm。阀门距箱侧面为140mm,距箱后内表面100mm,允许偏差5mm。
喷淋系统采用热镀锌钢管。当管子直径小于或等于100mm时应采用螺纹连接,当大于100mm时采用沟槽连接,连接后不得减小管道的通水截面面积。
管网安装前应校直管子,并清除管子内部的杂物。
当管道变径时宜采用变径接头,在管道弯头处不得采用补芯,公称直径大于50mm的管道不应采用活接头。
螺纹连接的密封填料应均匀附着在管道的螺纹部分,拧紧螺纹时不得将填料挤入管道内,连接后应将连接处外部清理干净。
管道支架、吊架安装位置不应妨碍喷头的喷水效果,与喷头的距离不宜小于300mm,与末端喷头的距离不宜大于750mm。
配水支管上每一直管段,相邻两喷头之间的管段设置的吊架不宜少于1个,当喷头之间距离小于时可隔断设置但吊架的间距不宜大于。
管子公称直径等于或大于50mm时每段配水干管或配水管设置的防晃支架不应小于1个。当管道改变方向时应增设防晃支架。
垂直安装的管道应在其始端和终端采用管卡固定,其安装位置距地面~。
喷淋管道横向安装宜设的坡度,当局部无法利用排水管排净水时,应采取相应措施,当喷头数量小于5只时可在管道低洼处设堵头,当喷头数量大于5只时宜设带阀门的排水管。
明装消火栓管刷红色防火漆两道,喷淋配水干管、配水管应做红色环圈标志。
3.喷淋头安装
喷头安装应在系统试压、冲洗合格后进行。
喷头安装应使用专用扳手,喷头框架、溅水盘产生变形或释放元件损伤时应采用相同喷头更换。当通风管道宽度大于时喷头应安装在其腹面以下。
4.设备安装
报警阀安装位置应便于操作,距地面高度为米,两
侧与墙的距离不应小于,正面与墙的距离不小于。
1. 2水流指示器应安装在每层的水平分支干管处,应立直安装,要注意指示器的箭头与水流方向一致。
5.水压试验及冲洗
强度试验和严密性试验用水进行。
试压用表不少于2只,精度不低于级,量程应为试验压力的~2倍。
管网试压分层进行, 测试点应在系统最低点,系统最高点设自动排气阀,对管网注水时将空气排净后缓慢升压,达到后稳压30分钟目测管网无泄漏和变形且压降不大于为合格。
系统试压过程中出现泄漏时应停止试压,放空管网中的试验介质消除缺陷后重新试压。
系统试压完成后应及时拆除临时盲板及试验用的管道并填写记录。
管网冲洗应在试压合格后分段进行,冲洗顺序为配水干管、配水管、配水支管。
管网冲洗应连续进行,当出口处水的颜色、透明度与入口处基本一致时冲洗方可结束。
管网冲洗的水流方向应与灭火时水流方向一致。
管网冲洗结束后应将水排干。
试水合格后及时封堵预留孔洞。
(三)防排烟及人防通风管道安装
1.工程概况
本工程为住宅楼,该住宅地上十六层,地下二层,总建筑面积24819平方米,总高度46米(地上部分)。地下设排烟及排风系统,平时排风,火灾时排烟。设常开排烟风口,火灾时按烟感信号由消防中心起动排烟风机进行排烟。封闭式的合用前室,设加压送风系统,加压风机设在楼梯间顶板下,通过竖风道每层设一常闭型加压风口,火灾时,由消防控制中心指挥,自动打开着火层及上下层的加压风口,以保持前室内25pa正压。
2.准备工作
安装现场的清理检查
安装部位的障碍物应已清理,地面无杂物。土建提供的标高基准线已画好,经核对无误。检查预留孔洞的位置和尺寸是否准确,如有问题提前解决。
风管垂直运输
风管的垂直运输拟采用土建的外用运料升降机,升降机的使用方式和时间要遵循现场经理部的统一安排,并遵守操作规程。
3.风管及材料的检查
风管运抵现场后,要逐件进行检查,发现有法兰变形或密封胶开裂者要立即修补,经完全修复后方可使用。经检查修补后向现场监理报验,经批准后方可安装。
对安装用的各种材料,如螺栓、螺母、法兰垫料等要进行检查,确保符合质量要求。
4.施工用工具设备的检查
施工用电由专业电工配设,要确保接线正确,漏电保护装置灵敏可靠。
电钻、电锤等工具要完好,梯子、架子要牢固可靠。
5.施工工艺
风管及部件安装
工艺流程如图所示。
风管及部件安装流程图
确定标高
按照施工图纸和土建基准线找出风管标高。要注意此时室内地面并不一定就是成形地面,因此,必须以土建给的标高基准线来确定标高,切不可将室内地面当作楼层正负零来推算标高。
6制作吊架
风管的标高位置确定后,按照系统所在空间位置,确定风管支、吊架形式。
支、吊架制作前,型钢要进行调直,不能出现扭曲和弯曲;钢材切断和打孔时,应使用机械,不能使用氧气—乙炔切割;吊杆圆钢应根据风管标高适当截取,与角钢头焊接牢固。
将焊渣清理干净后,除锈刷防锈漆一遍,再刷灰调和漆一遍。
7.设置吊点
根据工程的特点,采用膨胀螺栓法。
吊点的位置根据风管中心线对称设置。
安装膨胀螺栓的钻孔直径和深度要适度,膨胀螺栓的安装必须十分牢固。
