技术文章]美制电线标准A WG与公制、英制单位对照
EEcha 发表于2006-3-8 13:10:00
在以太网和xDSL接入网设计中,经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。
其实AWG(American Wire Gauge)是美制电线标准的简称,AWG值是导线厚度(以英寸计)的函数。

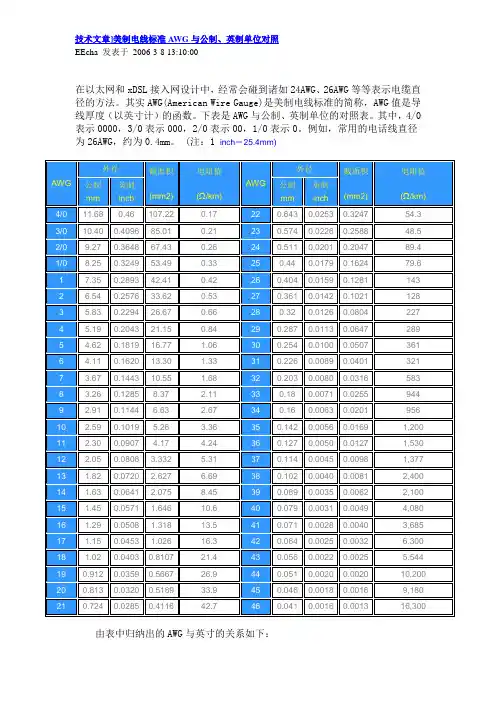

下表是AWG与公制、英制单位的对照表。
其中,4/0表示0000,3/0表示000,2/0表示00,1/0表示0。
例如,常用的电话线直径为26AWG,约为0.4mm。
(注:1 inch=25.4mm)
由表中归纳出的AWG与英寸的关系如下:
AWG = A lg inch - B
其中,A=-19.93156857,B=9.73724。
电线规格AWG表示什么意思?
例如:6mm2(平方毫米)的铜线,用AWG表示,该如何表示?
AWG (American Wire Gauge) 中文译名: 美国线规. 是美国区分导线直径的标准6mm2截面积,直径为1.38mm,为16AWG(其值在15和16AWG之间)。
美制电线标准AWG与公制,英制单位对照
美制电线标准AWG 与公制、英制单位对照在线束加工和线缆选型过程中,我们经常会碰到诸如16AWG 、18AWG 、24AWG 、26AWG 等等表示电缆直径的方法。
实际上AWG(American Wire Gauge)是美制电线标准的简称,AWG 值是导线厚度(以英寸计)的函数。
一般以下表表示AWG 与公制、英制单位的对照。
其中,4/0表示0000,3/0表示000,2/0表示00,1/0表示0。
例如,常用的电话线直径为26AWG ,约为0.4mm 。
由表中归纳出的AWG 与英寸的关系如下: AWG = A lg inch - B 其中,A =-19.93156857,B =9.73724。
11:18:05 UTC+0800Thu Dec 27 2007AWG外径截面积 (mm2) 电阻值(Ω/km) AWG外径截面积 (mm2) 电阻值 (Ω/km) 公制mm 英制inch 公制mm 英制inch 11.680.46107.220.17220.6430.02530.324754.310.400.409685.010.21230.5740.02260.258848.59.270.364867.430.26240.5110.02010.204789.48.250.324953.490.33250.440.01790.162479.617.350.289342.410.42260.4040.01590.12811432 6.540.257633.620.53270.3610.01420.10211283 5.830.229426.670.66280.320.01260.08042274 5.190.204321.150.84290.2870.01130.06472895 4.620.181916.77 1.06300.2540.01000.05073616 4.110.162013.30 1.33310.2260.00890.04013217 3.670.144310.55 1.68320.2030.00800.03165838 3.260.12858.37 2.11330.180.00710.02559449 2.910.1144 6.63 2.67340.160.00630.020195610 2.590.1019 5.26 3.36350.1420.00560.01691,20011 2.300.0907 4.17 4.24360.1270.00500.01271,53012 2.050.0808 3.332 5.31370.1140.00450.00981,37713 1.820.0720 2.627 6.69380.1020.00400.00812,40014 1.630.0641 2.0758.45390.0890.00350.00622,10015 1.450.0571 1.64610.6400.0790.00310.00494,08016 1.290.0508 1.31813.5410.0710.00280.00403,68517 1.150.0453 1.02616.3420.0640.00250.00326,30018 1.020.04030.810721.4430.0560.00220.00255,544190.9120.03590.566726.9440.0510.00200.002010,200200.8130.03200.518933.9450.0460.00180.00169,180210.7240.02850.411642.7460.0410.00160.001316,300Page 1 of 1美制电线标准AWG与公制、英制单位对照10/15/2008file://C:\Documents%20and%20Settings\Jchen\Desktop\美制电线标准AWG...。
