圆弧齿形同步带

合集下载

14m圆弧齿同步带轮参数

14m圆弧齿同步带轮参数

14m圆弧齿同步带轮参数

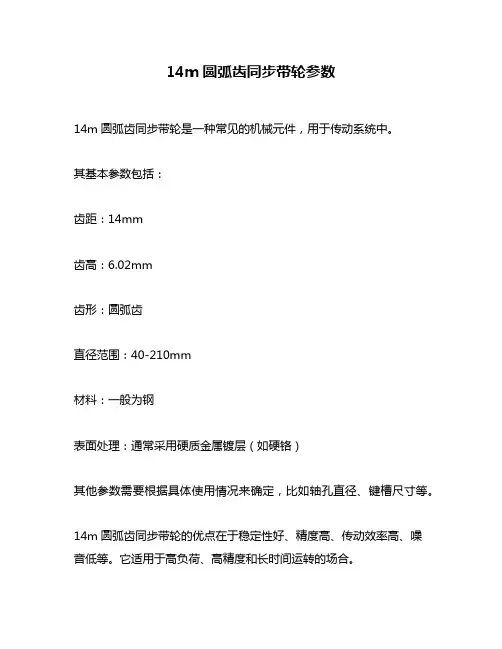

14m圆弧齿同步带轮是一种常见的机械元件,用于传动系统中。

其基本参数包括:
齿距:14mm
齿高:6.02mm
齿形:圆弧齿
直径范围:40-210mm
材料:一般为钢
表面处理:通常采用硬质金属镀层(如硬铬)
其他参数需要根据具体使用情况来确定,比如轴孔直径、键槽尺寸等。

14m圆弧齿同步带轮的优点在于稳定性好、精度高、传动效率高、噪
音低等。

它适用于高负荷、高精度和长时间运转的场合。

使用时需要注意以下几点:
1. 安装前需检查同步带的状态,并正确安装。

2. 安装时,需保证轮毂和同步带有足够的啮合深度,避免出现跳齿等故障。

3. 定期检查同步带是否磨损,若磨损过大需要更换。

4. 使用时需要避免齿轮打滑,否则容易导致齿面损坏。

总之,14m圆弧齿同步带轮是一种广泛应用于机械传动系统的元件,它的设计和制造需要考虑多种因素,以确保其稳定性和可靠性。

使用时需要注意保养和维护,以延长其使用寿命。

同步带htd与std有什么区别

同步带htd与std有什么区别

同步带htd与std有什么区别
1、步带的齿形不同
STD同步带和HTD同步带都属于圆弧齿同步带的一种,唯一的不同是STD同步带的齿形是平顶半圆弧的,而HTD同步带的齿形是圆弧形的。

2、规格型号不同
HTD圆弧齿同步带规格型号:2M、3M、5M、8M、14M、20M。

STD圆弧齿同步带规格型号:S2M、S3M、S4.5、S5M、S8M、S14M。

不同的规格型号对应的机器类型也不同。

3、性能不同
STD同步带是HTD同步带的升级版,具有更强的功能。

传动的准确性,工作时无滑动,具有传动比恒定的额特点。

传动的平稳性,具有缓冲、减振能力,噪声低等特点。

传动效率高,可达0.98,节能效果十分显著。

保养与维护方便,可以不需润滑,维护费用较低。

扩展资料:
同步带使用过程中常见的问题:
1、张紧力不够:
若张紧力不够,那么摩擦力也会不够,随之即会发生打滑的情况,让同步带的磨损增大,让其它丢失传送载荷的能力,传动失稳让带传动失去功效。

2、张紧力太大:
同步带所承受的张力太大,形变较严重,其会让同步带的使用年限减低。

3、同步带上留有杂物:
若同步带上留有油脂等脏物,因为脏物里包含了化学物质、其可进入同步带,破坏它的材料结构构成。

4、同步带轮没有对正:
若同步带轮没被对正会致使同步带出现打滑、扭曲及内部出现发热磨损的情况,因此同步带轮一定要对正。

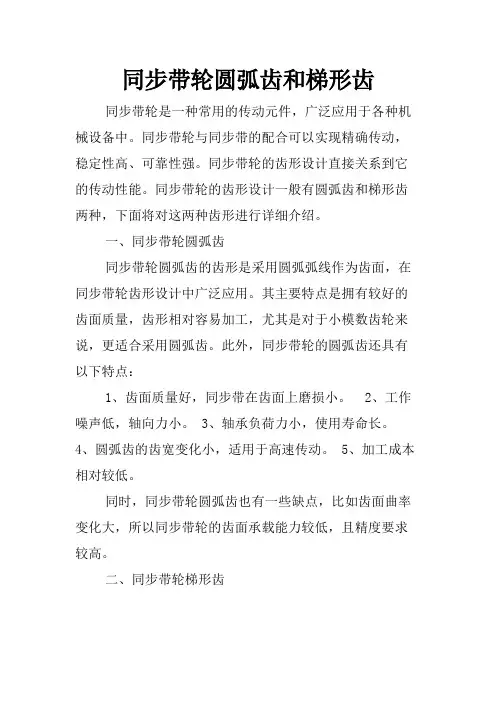

同步带轮圆弧齿和梯形齿

同步带轮圆弧齿和梯形齿

同步带轮圆弧齿和梯形齿同步带轮是一种常用的传动元件,广泛应用于各种机械设备中。

同步带轮与同步带的配合可以实现精确传动,稳定性高、可靠性强。

同步带轮的齿形设计直接关系到它的传动性能。

同步带轮的齿形设计一般有圆弧齿和梯形齿两种,下面将对这两种齿形进行详细介绍。

一、同步带轮圆弧齿同步带轮圆弧齿的齿形是采用圆弧弧线作为齿面,在同步带轮齿形设计中广泛应用。

其主要特点是拥有较好的齿面质量,齿形相对容易加工,尤其是对于小模数齿轮来说,更适合采用圆弧齿。

此外,同步带轮的圆弧齿还具有以下特点:1、齿面质量好,同步带在齿面上磨损小。

2、工作噪声低,轴向力小。

3、轴承负荷力小,使用寿命长。

4、圆弧齿的齿宽变化小,适用于高速传动。

5、加工成本相对较低。

同时,同步带轮圆弧齿也有一些缺点,比如齿面曲率变化大,所以同步带轮的齿面承载能力较低,且精度要求较高。

二、同步带轮梯形齿同步带轮梯形齿是以直线为齿面的齿轮,具有简单的结构和制造方便的优势。

同步带轮梯形齿也具有以下特点:1、齿压分布均匀,齿形稳定性好。

2、齿形相对容易加工,适用于制造成本低的同步带轮。

3、齿宽变化范围大,适用于低速大扭矩传动。

4、精度要求低于圆弧齿。

同时,同步带轮梯形齿也有一些缺点,比如梯形齿的齿面质量相对较低,加工后的齿面粗糙度较高,因此同步带的磨损也会加剧,使用寿命相对较短。

此外,同步带轮梯形齿容易产生噪声,轴向力也比较大。

所以,同步带轮梯形齿适用于低速大扭矩传动的场合,同步带轮圆弧齿适用于高速传动的场合。

三、总结同步带轮齿形的选择需要根据传动系统的要求和具体应用情况来确定。

一般来说,同步带轮圆弧齿在高速传动的场合中更为适用;同步带轮梯形齿适用于低速大扭矩传动的场合中,这样可以降低整个传动系统的成本并提升传动稳定性。

综上所述,同步带轮圆弧齿和梯形齿都有其各自的优缺点,适用于不同场合的传动应用。

在实际设计应用中,需要根据实际情况来选用不同的齿形,以满足传动系统的要求。

圆弧齿同步带公称宽度和宽度的区别

圆弧齿同步带公称宽度和宽度的区别

圆弧齿同步带公称宽度和宽度的区别摘要:1.圆弧齿同步带的概述2.公称宽度和宽度的定义与计算方法3.公称宽度和宽度的区别4.圆弧齿同步带的选择与应用正文:一、圆弧齿同步带的概述圆弧齿同步带是一种具有圆弧齿形的传动带,主要用于工业传动领域,如激光设备、电子机械、木工机械等。

圆弧齿同步带具有传动精度高、传动噪声低、冲击振动小等优点,因此在工业传动系统中得到广泛应用。

二、公称宽度和宽度的定义与计算方法1.公称宽度:公称宽度是指同步带在正常使用条件下,带子两侧的平行距离。

它通常用于表示同步带的尺寸,单位为毫米(mm)。

2.宽度:宽度是指同步带实际测量的带子两侧的平行距离,也称为实际宽度。

宽度的测量方法通常是使用卡尺或卷尺在带子的两侧进行测量,单位同样为毫米(mm)。

三、公称宽度和宽度的区别公称宽度和宽度在数值上可能存在一定差异。

公称宽度是根据同步带的设计要求和传动系统的需求来规定的,而宽度是实际测量得到的数值。

在实际应用中,公称宽度和宽度之间的差异可能会影响同步带的传动性能和寿命。

四、圆弧齿同步带的选择与应用在选择圆弧齿同步带时,需要考虑以下几个方面:1.确定传动系统的需求:根据传动系统的功率、速度、传动距离等参数,选择合适的公称宽度和齿数。

2.考虑同步带的材料和强度:根据传动系统的工作环境和负荷能力,选择具有良好耐磨性、耐高温性和抗拉强度的同步带。

3.考虑同步带的安装和维护:选择易于安装、维护和更换的同步带,以降低传动系统的维护成本。

总之,圆弧齿同步带在工业传动领域具有广泛的应用,选择合适的公称宽度和宽度可以提高传动系统的性能和寿命。

圆弧齿同步带轮标准

圆弧齿同步带轮标准

圆弧齿同步带轮的标准及其应用一、引言圆弧齿同步带轮是一种常见的机械传动元件,广泛应用于各种机械设备中。

它具有传动效率高、噪音低、寿命长等优点,因此备受工程师们的青睐。

本文将详细介绍圆弧齿同步带轮的标准及其应用,帮助读者更好地了解和使用这一重要的机械元件。

二、圆弧齿同步带轮的基本结构和工作原理圆弧齿同步带轮的基本结构包括带轮本体、圆弧齿形和同步带等部分。

其中,带轮本体通常采用铝合金或钢材制成,具有较高的强度和刚性;圆弧齿形呈弧形状,能够与同步带紧密配合,实现传动;同步带则是一种具有弹性和耐磨性的橡胶或聚氨酯材料制成的带子,能够在带轮之间传递动力。

圆弧齿同步带轮的工作原理是:当主动带轮转动时,通过同步带的摩擦力作用,从动带轮也随之转动。

由于圆弧齿形的存在,同步带能够在带轮之间保持一定的张力,从而实现精确的传动比和较高的传动效率。

此外,圆弧齿同步带轮还具有噪音低、寿命长等优点,因此在各种机械设备中得到了广泛应用。

三、圆弧齿同步带轮的标准圆弧齿同步带轮的标准主要包括以下几个方面:1. 尺寸标准:圆弧齿同步带轮的尺寸标准包括带轮的外径、内径、厚度等尺寸参数。

这些参数应根据具体的使用条件和传动要求进行选择。

2. 材料标准:圆弧齿同步带轮的材料标准包括铝合金、钢材等金属材料的化学成分、力学性能等指标。

这些指标应符合国家相关标准的规定。

3. 精度标准:圆弧齿同步带轮的精度标准包括带轮的几何精度、平衡精度等。

这些精度要求对于保证传动系统的稳定性和可靠性具有重要意义。

4. 检测方法标准:圆弧齿同步带轮的检测方法标准包括尺寸检测、材料检测、精度检测等方面的规定。

这些规定应明确检测方法和检测设备的要求,以确保检测结果的准确性和可靠性。

四、圆弧齿同步带轮的应用圆弧齿同步带轮在各种机械设备中都有广泛的应用,下面列举几个典型的例子:1. 汽车发动机:汽车发动机中的凸轮轴、曲轴等部件都采用圆弧齿同步带轮进行传动。

由于圆弧齿形的存在,能够实现精确的传动比和较高的传动效率,从而提高发动机的性能和效率。

圆弧齿8YU同步带

圆弧齿8YU同步带

圆弧齿 8YU 同步带圆弧齿8YU同步带
PowerGrip® 8YU
参数:
型号
节距
(mm) 齿高
(mm)
带厚
(mm)
材质皮带长度详细规格
8YU 8 3.02 5.2 橡胶312~4400mm 查看
结构:
●氯丁二烯树胶低
●纤维玻璃张力构件
●氯丁二烯树胶齿
●尼龙帆布
材质:氯丁橡胶材质,玻璃纤维骨架,尼龙帆布齿面。

特点:
1、嵌齿驱动非常流畅,噪音水平低;
2、弧形道使得每个齿的结构应力更小;
3、设计更紧凑,节省空间。

4、玻璃纤维线绳提供皮带高强度,优秀柔韧性和高抗拉伸性;
5、氯丁橡胶有效保护其不受污垢、油脂、以及潮湿环境的影响;
应用:
●高度转矩驱动
独特齿断面使皮带能传输更高的动力。

●更低的噪声水平
嵌齿驱动非常流畅。

由于齿顶端和底部的坡口有直接的接触,能使带子即使在高速运作的情况下也不会发出噪音。

●更长的服务寿命
由于“弧形道”,每个滑轮齿的张力结构应力较小。

●节省空间
由于它具有高动力的传送功能,带子和滑轮的宽度可以改为较窄。

因此,就有多一点空间把机器设计得更紧凑。

(资料参考:/)。

圆弧齿同步带轮型号解释

圆弧齿同步带轮型号解释

圆弧齿同步带轮规格型号含义:(尼古拉斯乐整理汇总,图片来源于网络)一、HTD圆弧齿同步带轮(全圆弧齿同步带轮)
30-8M-30 AS 表示齿数:30 型号:8M 所使用同步带宽度代号:30mm 轮型代号:AS (另外轮型有:BS、AF、BF、W)
传动动精度高,噪音小。

二、STD圆弧齿同步带轮(平顶圆弧齿、半圆弧齿同步带轮又称高扭矩同步带轮)
30-S8M-30 AS 表示齿数:30 型号:S8M 所使用同步带宽度代号:30mm 轮型代号:AS (另外轮型有:BS、AF、BF、W)
种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵
三、RPP圆弧齿同步带轮(修正圆弧齿同步带轮、凹顶抛物线齿)
31-RPP8M-30 AS 表示齿数:30 型号:RPP8M 所使用同步带宽度代号:30mm 轮型代号:AS (另外轮型有:BS、AF、BF、W)
齿型为兔牙型,转弯效果好,适合高速传动,一般用于机械手设备。

四、精确圆弧齿同步带:1.5GT 2GT 3GT 5GT
这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,这几种型号为世界第一条橡胶三角皮带生产厂家盖茨(GATER)厂家生产,此型号皮带一般在自动化控制设备上用。

五、8YU同步带:
也是半圆弧齿同步带,适合高速传动,高扭矩,传动速度可达1000rpm/min,一般用于医疗设备。

圆弧齿同步带计算模板

圆弧齿同步带计算模板

圆弧齿同步带计算模板圆弧齿同步带是一种广泛应用于机械传动领域的传动装置。

它以圆弧齿形状设计,具有传动效率高、传动平稳、噪音低等优势。

在实际应用中,我们经常需要进行圆弧齿同步带的计算,以便确定其工作参数。

下面是一个圆弧齿同步带计算的模板。

1.圆弧齿同步带基本参数计算:(1)带长L的计算公式为:L=(π/2)(d₁+d₂)+(√(4h²-(d₂-d₁)²)/2)+((d₂-d₁)/2)其中,d₁为小齿轮的直径,d₂为大齿轮的直径,h为齿高。

(2)喉圆直径D₀的计算公式为:D₀=(d₁+d₂)/2(3)带速v的计算公式为:v=πDN/1000其中,D为齿轮的直径,N为齿轮转速。

(4)速比i的计算公式为:i=N₁/N₂其中,N₁为小齿轮转速,N₂为大齿轮转速。

2.齿轮参数计算:(1)齿数z的计算公式为:z=πD/m其中,D为齿轮直径,m为模数。

(2)模数m的计算公式为:m=(d+dₒ)/z其中,d为齿轮齿距,dₒ为尖圆直径。

(3)齿距d的计算公式为:d=πm(4)齿高h的计算公式为:h=m/23.弯曲影响因数Y的计算:(1)对于圆弧齿同步带,通常取标准的Y值,根据实际情况选择。

4.齿间距计算:(1)由于圆弧齿同步带是闭合结构,齿间距为0。

5.连续传动扭矩计算:(1)连续传动扭矩T₁的计算公式为:T₁=(P₁*9550)/N₁其中,P₁为传动功率,N₁为小齿轮转速。

(2)连续传动扭矩T₂的计算公式为:T₂=(P₂*9550)/N₂其中,P₂为传动功率,N₂为大齿轮转速。

以上是一个圆弧齿同步带计算的模板,你可以根据具体的传动要求和参数进行相应的计算,以便确定圆弧齿同步带的工作参数。

同步带圆弧齿机械标准

同步带圆弧齿机械标准

同步带圆弧齿机械标准一、圆弧齿的几何尺寸圆弧齿的几何尺寸包括齿高、齿厚、齿槽宽、齿面曲率半径等参数。

这些参数应符合设计要求,以确保同步带的传动精度和稳定性。

二、圆弧齿的材料和硬度圆弧齿的材料应具有较高的耐磨性、抗疲劳性和抗冲击性,常用的材料包括不锈钢、高碳钢等。

硬度方面,应根据实际工况和使用要求进行选择,以保证同步带的耐用性和使用寿命。

三、圆弧齿的加工方法圆弧齿的加工方法包括铣削、磨削、线切割等,不同的加工方法对齿形精度和表面粗糙度有着不同的影响。

因此,在选择加工方法时,应充分考虑同步带的性能要求和使用寿命。

四、圆弧齿的精度等级圆弧齿的精度等级应符合相关标准,一般分为A级、B级、C级等。

精度等级越高,同步带的传动精度和稳定性越好,但制造成本也相应增加。

五、圆弧齿的表面处理圆弧齿的表面处理方法包括镀锌、喷涂、氧化等,不同的处理方法对齿面耐磨性、耐腐蚀性和抗疲劳性有着不同的影响。

因此,在选择表面处理方法时,应充分考虑同步带的工况和使用要求。

六、圆弧齿的安装尺寸圆弧齿的安装尺寸应符合设计要求,包括安装孔径、安装深度、定位尺寸等。

这些参数应准确无误,以确保同步带的安装和使用效果。

七、圆弧齿的负荷能力圆弧齿的负荷能力应满足设计要求,包括最大扭矩、最大转速等参数。

在选择材料和加工方法时,应充分考虑负荷能力的要求,以确保同步带的使用寿命和稳定性。

八、圆弧齿的耐磨性要求圆弧齿的耐磨性要求应符合设计要求,以保证同步带在使用过程中保持较好的传动性能。

耐磨性的好坏与材料、表面处理、使用工况等因素有关,需根据实际情况进行综合考虑。

九、圆弧齿的抗疲劳性要求圆弧齿的抗疲劳性要求应符合设计要求,以保证同步带在使用过程中不易出现疲劳断裂等现象。

抗疲劳性的好坏与材料、加工方法、使用工况等因素有关,需根据实际情况进行综合考虑。

十、圆弧齿的抗冲击性要求圆弧齿的抗冲击性要求应符合设计要求,以保证同步带在使用过程中不易受到冲击力的破坏。

s齿同步带和圆弧形同步带

s齿同步带和圆弧形同步带

s齿同步带和圆弧形同步带
齿同步带和圆弧形同步带都是用于传动的机械零件,它们在工业领域中都扮演着重要的角色。

下面我将从多个角度对它们进行比较和分析。

首先,齿同步带是一种带有齿的传动带,通常由橡胶和增强材料制成,齿同步带的齿与齿轮齿相配合,通过齿与齿轮的啮合来传递动力。

它具有传动平稳、噪音小、传动比精度高等特点,广泛应用于各种机械设备中。

而圆弧形同步带也是一种传动带,它的特点是带有弧形齿,适用于一些特殊的传动场合。

其次,从传动原理上来说,齿同步带和圆弧形同步带都是利用带与齿轮啮合来传递动力的。

但是,齿同步带的齿是直线状的,而圆弧形同步带的齿是呈弧形的,这使得它们在传动过程中的啮合方式有所不同。

另外,从适用范围来看,齿同步带适用于大多数传动场合,特别是在需要传动精度高、速度快、负载大的场合下表现突出。

而圆弧形同步带则更多地应用于一些特殊的传动场合,比如需要传动角度较大或者弯曲传动的场合。

此外,从制造工艺来看,齿同步带的制造工艺相对成熟,生产工艺简单,成本较低,而圆弧形同步带的制造工艺相对复杂,成本较高。

总的来说,齿同步带和圆弧形同步带都是传动领域中常见的传动带,它们各有特点,在不同的传动场合有着不同的应用。

选择合适的传动带需要根据具体的传动要求和工作环境来进行综合考虑。

梯形齿与圆弧齿同步带的区别

梯形齿与圆弧齿同步带的区别

梯形齿与圆弧齿同步带的区别
根据齿形的不同,同步齿形带可以分成两种.一种是梯形齿同步带,另一种是圆弧齿同步带.\x0d1)梯形齿应力集中在齿根部位,当小带轮直径较小时,将使梯形齿同步带的齿形变形,影响与带轮齿的啮合,易产生噪声和振动,这对于速度较高的主传动来说是很不利的.因此,梯形齿同步带在数控机床特别是加工中心的主传动中很少使用,一般仅在转速不高的运动传动或小功率传动的动力传动中使用.\x0d2)圆弧齿同步齿形带克服了梯形齿同步带的缺点,均化了应力,改善了啮合.因此,在加工中心上,无论是主传动还是伺服进给传动,当需要用带传动时,总是优先考虑采用圆弧齿同步齿形带.\x0d它兼有带传动、齿轮传动及链传动的优点.:\x0d能实现较远中心距的传动,传动比准确,工作时无滑动;\x0d传动效率高,可达98%;\x0d传动平稳,能吸收振动,噪声小;\x0d使用范围广,传动比可达10;\x0d带轮直径比V带小,且无需特别张紧,结构紧凑;\x0d维护方便,能在高温、腐蚀等恶劣环境下工作,不需要润滑;\x0d但它的安装要求高,制造工艺复杂,成本受批量影响大.。

同步带轮齿形种类

同步带轮齿形种类

同步带轮齿形种类
同步带轮齿形种类可以根据其齿形形状和用途进行分类。

根据齿形形
状的不同,可以分为圆弧型、矩形型、梯形型、半圆形、圆柱型、等距齿型、曲线宽度齿型、锚齿型等。

根据用途的不同,可以分为传动同步带轮、非传动同步带轮和工装同步带轮等。

下面将介绍几种常见的同步带轮齿形。

1.圆弧型齿形
圆弧型齿形是常见的一种同步带轮齿形,其齿槽为一段圆弧。

该齿形
能够平稳传递力矩,同时也可以减小噪音和振动。

2.矩形型齿形
矩形型齿形是一种直角矩形的齿形,适用于高速传动和较大的转矩传递。

由于其较宽的齿形,使得带轮与同步带的接触面较大,提高了传递效
率和传动能力。

3.梯形型齿形
梯形型齿形齿槽为梯形的形状,能够实现较大的接触面积,提高传动
效率。

该齿形适用于大转矩传动和低速传动。

4.半圆形齿形
半圆形齿形是一种半圆形的齿形,其齿槽的半径与带轮半径相等。


于其较小的齿宽,适用于高速传动。

5.圆柱型齿形
圆柱型齿形的齿槽为圆柱的形状,该齿形适用于高速传动。

由于其齿
根处沿同步带轮轴向延伸,能够提高传动能力和稳定性。

6.等距齿形
等距齿形是一种齿距相等的齿形,其齿槽的宽度和深度是相等的。

该齿形适用于高速传动和较小的转矩传递。

总结起来,同步带轮齿形主要有圆弧型、矩形型、梯形型、半圆形、圆柱型、等距齿型、曲线宽度齿型、锚齿型等种类。

不同的齿形适用于不同的传动需求,如传递力矩大的可以选择矩形型或梯形型齿形,速度较高的可以选择圆弧型或圆柱型齿形等。

圆弧齿同步带轮标准

圆弧齿同步带轮标准

圆弧齿同步带轮标准随着现代制造技术的不断发展,机械设备在各个领域得到广泛应用。

而同步带轮作为一种重要的传动部件,在机械设备中扮演着重要角色。

圆弧齿同步带轮是同步带轮的一种,在使用过程中具有更好的齿形适应性和传动性能。

本文将以圆弧齿同步带轮标准为主题,从其定义、特点、设计要求等方面进行论述。

一、圆弧齿同步带轮的定义圆弧齿同步带轮是一种用于同步带传动的轮系,其特点是带轮齿面的齿形为圆弧形状。

与传统直齿同步带轮相比,圆弧齿同步带轮可以在一定程度上改善传动效率,减小因齿形造成的噪音和振动,并提高传动精度和寿命。

圆弧齿同步带轮广泛应用于工业生产中,如机械设备、自动化生产线、汽车制造等领域。

二、圆弧齿同步带轮的特点1. 高传动效率:圆弧齿同步带轮采用圆弧形状齿形,有效减小了接触点的数量和接触应力,使得传动效率得到提升。

2. 减小噪音和振动:圆弧齿同步带轮的齿形密度更均匀,传动过程中的冲击和振动较小,从而减小了噪音和振动的产生。

3. 提高传动精度:圆弧齿同步带轮的齿形更为精确,传动误差较小,提高了传动精度,适应性更强。

4. 增加使用寿命:圆弧齿同步带轮的齿形设计合理,齿面接触均匀,减小了磨损和疲劳,有助于提高使用寿命。

三、圆弧齿同步带轮的设计要求1. 齿形设计:圆弧齿同步带轮的齿形应符合相关标准,包括齿距、模数、齿顶高度、齿根圆弧半径等参数。

合理的齿形设计能够提高传动效率和使用寿命。

2. 材料选择:圆弧齿同步带轮的材料应选用强度高、刚性好的金属或合金材料,以满足工作负荷和使用环境的要求。

3. 表面涂层:为了进一步提升圆弧齿同步带轮的耐磨性和润滑性能,可以对其表面进行特殊涂层处理,如硬质氧化层、TiN涂层等。

4. 加工工艺:圆弧齿同步带轮的加工工艺应确保齿形精度和表面质量,例如采用数控机床进行精密铣削加工。

四、圆弧齿同步带轮的标准圆弧齿同步带轮的制造和应用需要遵循相关的标准规定,以确保其质量和性能。

目前国内外常用的圆弧齿同步带轮标准包括:1. GB/T 14647-2008《同步带轮圆弧齿式》:该标准规定了不同类型圆弧齿同步带轮的齿形参数和尺寸精度要求。

圆弧齿同步带轮齿形

圆弧齿同步带轮齿形

圆弧齿同步带轮齿形
圆弧齿同步带轮的齿形为曲线形,其结构与梯形齿同步带基本相同,带的节距相当。

与梯形齿相比,圆弧齿的齿高、齿根厚和齿根圆角半径更大。

因此,带齿受载后,应力分布状态较好,平缓了齿根的应力集中,提高了齿的承载能力。

此外,圆弧齿同步带还具有以下优点:
- 耐磨性能好,工作时噪声小,不需润滑,可用于有粉尘的恶劣环境;
- 具有较大的传动功率,能防止啮合过程中齿的干涉;
- 已在食品、汽车、纺织、制药、印刷、造纸等行业得到广泛应用。

同步带轮的齿形有多种类型,圆弧齿是其中之一。

在选择同步带轮时,需要根据实际应用场景和需求,综合考虑带轮的齿形、尺寸、转速等因素,以确保传动的稳定性和可靠性。

圆弧齿同步带轮参数

圆弧齿同步带轮参数

圆弧齿同步带轮参数一、基本结构圆弧齿同步带轮是一种通过带轮齿面之间的啮合关系来传递动力的装置。

圆弧齿同步带轮通常由同步带轮、同步带、张紧轮和导向轮等部件组成。

其中,同步带轮是带动动力的主要部件,其内部的圆弧齿和同步带上的齿槽互相啮合,来实现传动效果。

二、参数1. 带轮直径:同步带轮的直径是指同步带轮外侧两个相邻齿槽中心的距离,通常以毫米为单位。

在选择带轮直径时,需要考虑传动的功率和转速等参数,确保带轮可以承受所需的动力。

2. 齿数:同步带轮的齿数是指同步带轮上的齿的数量。

齿数越多,同步带轮的传动效率和精度就越高。

在确定齿数时,需要根据带轮直径、带速比等参数进行计算。

3. 齿距:同步带轮的齿距是指同步带轮上相邻齿的中心之间的距离。

齿距越小,同步带轮的传动效率就越高。

齿距一般以毫米为单位。

4. 齿高:同步带轮的齿高是指同步带轮齿的高度。

齿高与齿数、齿距等参数相关联,齿高一般以毫米为单位。

5. 弯曲刚度:同步带轮的弯曲刚度是指同步带轮在承受外力时的变形能力。

弯曲刚度越大,同步带轮的传动精度和稳定性就越高。

弯曲刚度通常以牛顿/毫米为单位。

6. 材料:同步带轮的材料直接影响其使用寿命和传动效率。

常见的同步带轮材料包括钢、铝合金、塑料等。

在选择材料时,需要根据传动功率、环境温度等因素进行综合考虑。

7. 表面处理:同步带轮在使用过程中需要承受一定的摩擦和磨损,因此表面处理非常重要。

常见的表面处理包括镀铬、热处理、阳极氧化等,可以提高同步带轮的耐磨性和传动效率。

8. 精度:同步带轮的精度包括圆整度、同步性和轴向偏差等参数。

精度越高,同步带轮的传动效率和精度就越高。

在选择同步带轮时,需要注意其精度等级,确保其符合要求。

以上是关于圆弧齿同步带轮的参数介绍,希望对您有所帮助。

圆弧齿同步带轮作为一种高效的传动装置,其参数的选择非常重要,可以直接影响到传动的效果和寿命。

在选择和使用同步带轮时,需要根据具体的传动需求和环境因素进行综合考虑,确保传动系统的正常运转。

节距3m的圆弧齿形同步带标准长度系列

节距3m的圆弧齿形同步带标准长度系列

节距3m的圆弧齿形同步带标准长度系列下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一部分:介绍。

在工业生产中,同步带被广泛应用于传动系统中,用于传递动力和运动。

圆弧齿同步带公称宽度和宽度的区别

圆弧齿同步带公称宽度和宽度的区别

圆弧齿同步带公称宽度和宽度的区别
(实用版)
目录
1.圆弧齿同步带的概述
2.公称宽度和宽度的定义与区别
3.圆弧齿同步带的优点及应用范围
4.结论
正文
一、圆弧齿同步带的概述
圆弧齿同步带是一种具有良好传动性能的同步带,其齿形为圆弧状,具有较高的传动精度和较小的噪声。

它广泛应用于各种工业传动系统,如激光设备、电子机械、木工机械等领域。

二、公称宽度和宽度的定义与区别
1.公称宽度:公称宽度是指同步带在标准状态下的宽度,通常在设计和选型时采用。

它是一个理论值,用于表示同步带的大小,但并不代表实际宽度。

2.宽度:宽度是指同步带在实际使用过程中,测量得到的带子宽度。

它受到制造误差、安装误差和使用过程中的磨损等因素的影响,因此可能与公称宽度存在差异。

三、圆弧齿同步带的优点及应用范围
1.优点:圆弧齿同步带具有较高的传动精度、较小的噪声、良好的抗疲劳性能和较长的使用寿命。

与其他类型的同步带相比,它具有更好的传动性能和更广泛的应用范围。

2.应用范围:圆弧齿同步带广泛应用于各种工业传动系统,如激光设
备、电子机械、木工机械、小型家用电器、办公设备、电线电缆设备、印刷包装设备、食品机械、造纸、粮食机械设备,电动工具,CNC 机床,空压机,舞台灯光等 OEM 配套企业。

四、结论
总之,圆弧齿同步带具有优秀的传动性能和广泛的应用范围,公称宽度和宽度是其重要参数。

圆弧齿同步带寿命计算

圆弧齿同步带寿命计算

圆弧齿同步带寿命计算圆弧齿同步带是一种常见的传动装置,广泛应用于机械设备中。

在使用过程中,了解圆弧齿同步带的寿命是非常重要的,可以帮助我们合理安排维护和更换周期,提高设备的可靠性和使用效率。

圆弧齿同步带的寿命是指其在一定工作条件下能够正常工作的时间。

寿命的长短受到多种因素的影响,包括材料的质量、工作环境的温度和湿度、工作负荷的大小和变化、传动装置的设计和安装等。

材料的质量对圆弧齿同步带的寿命有着决定性的影响。

优质的材料可以提供更好的耐磨性、耐腐蚀性和耐疲劳性能,能够更好地抵抗外界环境的影响。

因此,在选购圆弧齿同步带时,应选择质量可靠的产品,以确保其寿命和使用效果。

工作环境的温度和湿度也是影响圆弧齿同步带寿命的重要因素。

高温和湿度会使带材变软,降低其承载能力和使用寿命。

此外,湿度过大还容易导致带材生锈和腐蚀。

因此,在安装和使用圆弧齿同步带时,应尽量避免恶劣的工作环境,做好防潮、防锈等措施,以延长其寿命。

工作负荷的大小和变化也会对圆弧齿同步带的寿命产生影响。

过大的工作负荷会加速带材的磨损和疲劳,降低其使用寿命。

因此,在使用过程中,应根据实际工作负荷的大小选择合适的带材和传动装置,并合理安排工作负荷的变化,以延长圆弧齿同步带的寿命。

传动装置的设计和安装也是影响圆弧齿同步带寿命的重要因素。

合理的设计可以减小带材的应力集中和疲劳破坏,提高其使用寿命。

正确的安装则可以保证带材的正常运转和传动效果,避免因不良安装导致的早期损坏和寿命缩短。

圆弧齿同步带的寿命受到多种因素的影响,包括材料质量、工作环境、工作负荷和传动装置的设计和安装等。

为了延长圆弧齿同步带的寿命,我们可以选择优质的产品,做好工作环境的保护,合理安排工作负荷,以及正确设计和安装传动装置。

通过这些措施的实施,可以提高圆弧齿同步带的可靠性和使用效率,延长其使用寿命,减少维护和更换的次数和成本,为机械设备的正常运行提供保障。

同步带圆弧齿机械标准

同步带圆弧齿机械标准

同步带圆弧齿机械标准一、圆弧齿型同步带的设计和制造标准1.1 同步带的设计应考虑其尺寸精度、齿形精度和材质性能等方面的要求,并应符合相关标准和用户需求。

1.2 同步带的制造应采用先进的生产工艺和设备,确保其尺寸精度和齿形精度符合设计要求。

1.3 同步带的材质应选用高强度、耐磨性和抗疲劳性的材料,并应进行有效的热处理和质量控制。

二、圆弧齿型同步带的安装和调试标准2.1 同步带的安装应按照说明书或专业人员的指导进行,确保皮带轮和传动轴之间的配合良好,避免过大的张紧力对同步带造成损害。

2.2 同步带的调试应调整传动轴的中心距和张紧力,确保同步带在负载和空载条件下均能正常运行。

2.3 安装和调试过程中应检查同步带的齿形是否正确,有无毛刺、裂纹等缺陷,如有异常应及时处理。

三、圆弧齿型同步带的运行和维护标准3.1 同步带在运行过程中应定期检查其工作状态和负载情况,确保其正常运行。

3.2 同步带在运行过程中应保持清洁,避免油脂、污垢和其他杂质的污染。

3.3 同步带应定期进行润滑,防止过度磨损和疲劳断裂。

3.4 维护过程中应检查同步带的齿形磨损情况,如有严重磨损或损坏应及时更换。

四、圆弧齿型同步带的材质和性能测试标准4.1 同步带的材质应符合设计要求,选用高强度、耐磨性和抗疲劳性的材料。

4.2 同步带应进行尺寸精度、齿形精度、材质性能等方面的测试,确保其符合设计要求和用户需求。

4.3 性能测试应包括负载能力、速度、耐磨损性能等方面,以评估同步带的综合性能。

五、圆弧齿型同步带的安全和环保标准5.1 同步带的安装和使用应遵循安全操作规程,确保操作人员的安全。

5.2 同步带在运行过程中应避免产生过大的噪音或振动,以免对周围环境和人员造成影响。

5.3 环保方面应考虑减少废弃物的产生和对环境的影响,采用环保材料和工艺,如回收利用废旧同步带等。

六、圆弧齿型同步带的可靠性和寿命标准6.1 同步带的可靠性应通过有效的质量控制和测试进行评估,确保其在规定的工作条件下能正常运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

mm
中心距极限偏差 ±0.46 ±0.48 ±0.51 ±0.53 ±0.56 ±0.58 ±0.61 ±0.64
节线长极限偏差 ±0.92 ±0.96 ±1.02 ±1.06 ±1.12 ±1.16 ±1.22 ±1.28
5
JB/T 7512.1-1994
中华人民共和国
机械行业标准 圆弧齿同步带传动 带
长度代号
2000 2500 3400 3800 4200 4600 5000 5200
节线长 LP mm 2000 2500 3400 3800 4200 4600 5000 5200
表 8 20M 圆弧齿同步带长度系列
齿数
长度代号
100
5400
125
5600
170
5800
190
6000
210
6200
表 9 节线长度极限偏差
中心距极限偏差 ±0.20 ±0.23 ±0.25 ±0.30 ±0.33 ±0.38 ±0.41 ±0.43
节线长极限偏差 ±0.40 ±0.46 ±0.50 ±0.60 ±0.66 ±0.76 ±0.82 ±0.86
节线长范围 >1778~2032 >2032~2286 >2286~2540 >2540~2794 >2794~3048 >3048~3320 >3320~3556 >3556~3810
JB/T 7512.1-1994
*
机械科学研究院出版发行 机械科学研究院印刷
(北京首体南路 2 号 邮编 100044)
*
开本 880×1230 1/16 印张 5/8 字数 12,000 1995 年 4 月第一版 1995 年 4 月第一次印刷
印数 1-500 定价 5.00 元 编号 94-200
齿数
长度代号
69
2450
85
2590
100
2800
110
3150
115
3360
127
3500
135
3850
143
4326
150
4578
157
4956
165
5320
节线长 LP mm 2450 2590 2800 3150 3360 3500 3850 4326 4578 4956 5320
齿数
175 185 200 225 240 250 275 309 327 354 380
2 带型和带齿尺寸 带的型号为 3M、5M、8M、14M 和 20M 等五种。带齿的形状和尺寸见图 1 和表 1。
带型 节 距 Pb 齿 高 ht 齿顶圆角半径 ra 齿根圆角半径 rr 齿根厚 s 齿形角 2β 带高 hs
3M 3 1.22 0.87 0.24~0.30 1.78 14° 2.40
表 6 8M 圆弧齿同步带长度系列
齿数
长度代号
52
1248
53
1280
60
1380
1440
90
1600
95
1760
100
1800
105
2000
107
2240
110
2272
115
2400
120
2600
125
2800
130
3048
132
3200
135
3280
140
3600
150
230
6400
250
6600
260
节线长 LP mm 5400 5600 5800 6000 6200 6400 6600
齿数
270 280 290 300 310 320 330
节线长范围 ≤254
>254~381 >381~508 >508~762 >762~1016 >1016~1270 >1270~1524 >1524~1778
长度代号
120 144 150 177 192 201 207 225 252 264 276 300
长度代号
295 300 320 350 375 400 420 450 475 500 520 550 560 565 600 615 635
节线长 LP mm 120 144 150 177 192 201 207 225 252 264 276 300
图 1 圆弧齿同步带齿形 表 1 圆弧齿同步带带齿尺寸
5M 5 2.06 1.49 0.40~0.44 3.05 14° 3.80
8M 8 3.38 2.46 0.64~0.76 5.15 14° 6.00
14M 14 6.02 4.50 1.20~1.35 9.40 14° 10.00
3 带宽 3. 1 带宽尺寸见表 2。
mm
20M 20 8.40 6.50 1.77~2.01 14 14° 13.20
机械工业部 1994-10-25 批准
1995-10-01 实施
1
带宽代号
3M
6
6
9
9
15
15
20
25
30
40
50
55
60
70
85
100
115
130
150
170
230
290
340
3. 2 带宽极限偏差见表 3。
带宽
≤6 >6~10 >10~35 >35~50 >50~65 >65~75 >75~100 >100~180 >180~290 >290~340
JB/T 7512.1-1994
表 2 带宽尺寸
带型
5M
8M
14M
标准带宽
9
15
20
20
25
25
30
30
30
40
40
40
50
55
60
70
85
85
100
115
130
150
170
表 3 带宽极限偏差
<800 ±0.4 ±0.6 ±0.8 ±0.8 ±1.2 ±1.2 ±1.6 ±2.4
— —
节 线 长 LP ≥800~1650 ±0.4 ±0.6 ±0.8 ±1.2 ±1.2 ±1.6 ±1.6 ±2.4 ±4.8 ±5.6
113 128 140 153 162 167 179 188 211 250 312 600
齿数
129 134 139 142 148 160 166 169 172 174 178 180 184 186 188 190 195
3
长度代号
1000 1025 1050 1125 1145 1270 1295 1350
长度代号
416 424 480 560 600 640 720 760 800 840 856 880 920 960 1000 1040 1056 1080 1120 1200
4
节线长 LP mm 1000 1025 1050 1125 1145 1270 1295 1350
JB/T 7512.1-1994 续表 5
JB/T 7512.1-1994 表 4 3M 圆弧齿同步带长度系列
齿数
长度代号
40
339
48
384
50
420
59
459
64
486
67
501
69
537
75
564
84
633
88
750
92
936
100
1800
节线长 LP mm 339 384 420 459 486 501 537 564 633 750 936 1800
长度代号
645 670 695 710 740 800 830 845 860 870 890 900 920 930 940 950 975
节线长 LP mm 645 670 695 710 740 800 830 845 860 870 890 900 920 930 940 950 975
齿数
节线长 LP mm 295 300 320 350 375 400 420 450 475 500 520 550 560 565 600 615 635
表 5 5M 圆弧齿同步带长度系列
齿数
59 60 64 70 75 80 84 90 95 100 104 110 112 113 120 123 127
机械工业标准服务网:
长度代号
966 1196 1400 1540 1610 1778 1890 2002 2100 2198 2310
节线长 LP mm 966 1196 1400 1540 1610 1778 1890 2002 2100 2198 2310
JB/T 7512.1-1994 表 7 14M 圆弧齿同步带长度系列
4 节线长度及其极限偏差 4. 1 带的标准节线长度见表 4、表 5、表 6、表 7 和表 8。 4. 2 带的节线长度极限偏差见表 9。
2
mm
20M
70 85 100 115 130 150 170 230 290 340
mm
>1650 — —
±0.8 ±1.2 ±1.6 ±1.6 ±2.0 ±2.4 ±4.8 ±5.6
J 18
JB/T 7512.1-1994
圆弧齿同步带传动 带
1994-10-25 发布
1995-10-01 实施
中华人民共和国机械工业部 发 布
中华人民共和国机械行业标准
圆弧齿同步带传动 带
JB/T 7512.1-1994
1 主题内容与适用范围 本标准规定了圆弧齿同步带传动中带的型号、带齿尺寸、节线长度、带宽及其极限偏差和标记。 本标准适用于一般工业用圆弧齿同步带传动中的带。
相关文档
最新文档
