三极管作为开关电路的设计及应用
三极管在电路设计中的应用
三极管在电路设计中的应用
三极管在电路设计中具有广泛的应用。
以下是三极管在不同电路中的应用示例：
1. 放大器电路：三极管可以作为放大器电路的关键元件。
它可以根据输入信号的大
小进行放大，增加输出信号的幅度。
通过选择不同的电阻和电容值，可以实现不同的放大
倍数和频率响应。
2. 电子开关：由于三极管具有开关特性，它可以用作电子开关。
通过控制基极电流，可以实现对负载电路的开关控制。
这种应用广泛用于逻辑电路、计时器和触发器等数字电
路设计中。
3. 振荡器电路：三极管在振荡器电路中被广泛使用。
通过将反馈电路连接到三极管
的集电极和发射极，可以实现正反馈，在特定的频率上产生稳定的振荡信号。
这种振荡器
电路广泛应用于射频调谐、时钟发生器和无线通信等领域。
4. 电源稳压器：三极管可以用于设计电源稳压器。
稳压器电路使用三极管作为调节器，通过控制输出电压，使它保持在一个稳定的值。
这种应用通常用于在需要稳定电压的
电子设备中，如计算机和电视机等。
5. 电流源：由于三极管具有稳定的电流放大特性，它可以用作电流源。
通过选择合
适的电阻和电压，可以使三极管稳定地输出所需的电流，用于驱动其他电路或设备。
三极管在电路设计中的应用非常广泛，从放大器到开关电路，从振荡器到稳压器，都
可以找到三极管的身影。
它的特性和灵活性使得它成为电子工程师不可或缺的元件之一。
三极管开关电路图原理及设计详解
三极管开关电路图原理及设计详解晶体管开关电路（工作在饱和态）在现代电路设计应用中屡见不鲜，经典的74LS，74ALS等集成电路内部都使用了晶体管开关电路，只是驱动能力一般而已。
TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路；按晶体管连接方式分为发射极接地（PNP晶体管发射极接电源）和射级跟随开关电路。
1. 发射极接地开关电路1.1 NPN型和PNP型基本开关原理图：上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。
也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。
1.2 实用的NPN型和PNP型开关原理图1（添加加速电容）：解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。
当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。
C通常取值几十到几百皮法。
电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。
R1和R3是基极电流限流用。
1.3 实用的NPN型开关原理图2（消特基二极管钳位）：解释：由于消特基二极管Vf为0.2至0.4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。
1.4 实际电路设计在实际电路设计中需要考虑三极管Vceo,Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe（取三极管最小hfe来计算）计算基极电阻（要为基极电流留0.5至1倍的余量）。
注意消特基二极管反向耐压。
三极管开关电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。
n、p型三极管做开关管原理及应用
n、p型三极管做开关管原理及应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!n、p型三极管做开关管原理及应用1. 引言在现代电子电路中，三极管作为一种重要的电子元件，广泛应用于放大、开关等电路中。
三极管作为开关电路的设计与应用
第一节基本三极管开关基本电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。
严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。
图1所示，即为三极管电子开关的基本电路图。
由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，图1 基本的三极管开关输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。
详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管乃胜作于截止(cut off)区。
同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管乃胜作于饱和区 (saturation)。
838电子一、三极管开关电路的分析设计由于对硅三极管而言，其基射极接面之正向偏压值约为0.6伏特，因此欲使三极管截止，Vin必须低于0.6伏特，以使三极管的基极电流为零。
通常在设计时，为了可以更确定三极管必处于截止状态起见，往往使Vin值低于 0.3伏特。
(838电子资源) 当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。
欲将电流传送到负载上，则三极管的集电极与射极必须短路，就像机械开关的闭合动作一样。
欲如此就必须使Vin达到够高的准位，以驱动三极管使其进入饱和工作区工作，三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则VcE便接近于0，而使三极管的集电极和射极几乎呈短路。
在理想状况下，根据奥姆定律三极管呈饱和时，其集电极电流应该为﹕因此，基极电流最少应为：(式1)上式表出了IC和IB之间的基本关系，式中的β值代表三极管的直流电流增益，对某些三极管而言，其交流β值和直流β值之间，有着甚大的差异。
三极管开关电路 设计
三极管开关电路设计三极管开关电路设计引言：三极管是一种重要的电子元件，广泛应用于各种电路中。
其中，三极管开关电路具有重要的应用价值。
本文将介绍三极管开关电路的设计原理、特点以及应用领域。
一、设计原理三极管开关电路是利用三极管的放大特性和开关特性来实现电路的开关控制。
其基本原理是通过控制输入信号的大小，来控制三极管的工作状态，从而实现电路的开关功能。
设计步骤：1. 确定输入信号的大小和形式：根据所需的控制功能，确定输入信号的大小和形式，可以是直流电压或者脉冲信号。
2. 选择三极管型号：根据输入信号的大小和工作频率，选择合适的三极管型号，确保其具有足够的放大能力和开关速度。
3. 确定电路拓扑结构：根据具体需求，选择合适的电路拓扑结构，常见的有共射、共基和共集等。
4. 确定电路参数：根据三极管的数据手册和电路设计要求，确定电路的各种参数，如电阻、电容等。
5. 进行电路仿真：利用电路仿真软件进行电路仿真，验证电路设计的正确性和稳定性。
6. 进行实际电路搭建：根据仿真结果，进行实际电路的搭建，确保电路能够正常工作。
7. 进行测试和调试：对实际搭建的电路进行测试和调试，确保电路的性能符合设计要求。
二、特点三极管开关电路具有以下特点：1. 响应速度快：三极管具有较高的开关速度，可以实现快速的开关控制。
2. 控制灵活：通过改变输入信号的大小和形式，可以实现对电路的灵活控制。
3. 放大能力强：三极管具有较高的放大能力，可以放大输入信号的幅度。
4. 体积小：由于三极管本身体积小，因此三极管开关电路可以实现紧凑的设计。
三、应用领域三极管开关电路广泛应用于各个领域，以下是几个常见的应用领域：1. 电源开关：三极管开关电路可以用于电源开关控制，实现对电源的高效开关和调节。
2. LED驱动：三极管开关电路可以用于LED灯的驱动控制，实现对LED灯的亮度调节和开关控制。
3. 电机控制：三极管开关电路可以用于电机的控制，实现对电机的启停和速度调节。
三极管开关电路设计
三极管开关电路设计三极管是一种常用的电子器件，在电路设计中起着重要作用。
在设计开关电路时，三极管也可以用来实现信号放大和信号切换的功能。
本文将从开关电路的基本原理、三极管的工作原理和开关电路的设计要点几个方面进行详细介绍，以期帮助读者正确理解开关电路的设计原则和方法。
一、开关电路的基本原理开关电路是一种可以将电流或电压切换的电路，它通常由电源、开关和负载三部分组成。
当开关处于打开状态时，电流或电压可以通过负载，从而完成电路的通路；当开关处于关闭状态时，电流或电压无法通过负载，从而切断电路。
可以通过对开关的控制，实现电路的开关动作。
二、三极管的工作原理三极管是一种受控器件，它包含三个电极：发射极(Emitter)、基极(Base)和集电极(Collector)。
三极管的工作原理可以用两个PN结的导电性改变来解释。
当在基极-发射极间施加正向电压时，PN结的导电性将会改变，从而使电流从基极流向发射极。
这时，三极管处于饱和区，可以将电流从集电极流向负载，起到放大信号的作用。
当在基极-发射极间施加反向电压时，PN结间的阻断作用使得三极管不导电，这时，三极管处于截止区，电流无法从集电极流向负载，起到切断信号的作用。
三、开关电路设计要点1.选择适当的三极管。
在设计开关电路时，应根据实际需求选择适当的三极管。
一般来说，NPN型三极管适用于负载为正电压的电路，PNP型三极管适用于负载为负电压的电路。
此外，还需考虑三极管的最大功耗和最大电流等参数。
2.设置合适的电阻。
在三极管的基极和发射极之间设置一个合适的电阻，可以限制三极管的基极电流，避免损坏。
电阻的数值可以通过欧姆定律计算得出。
3.设置合适的输入信号电平。
在应用中，要合理设置输入信号的电平，以保证三极管工作在合适的工作区间。
若输入信号电平过低，可能无法使三极管完全饱和，导致开关电路不能正常工作；若输入信号电平过高，可能导致三极管工作在超过其额定电流和功耗的极限，从而缩短其使用寿命。
三极管开关控制电路原理
三极管开关控制电路原理三极管是一种常用的电子器件，具有放大和开关功能。
在电路设计中，三极管可以作为开关来控制电流的通断，实现各种电子设备的控制和调节。
本文将详细介绍三极管开关控制电路的原理和应用。
一、三极管的基本结构与工作原理三极管由三个区域组成：发射极（Emitter）、基极（Base）和集电极（Collector）。
其中，发射极与基极之间是一个PN结，基极与集电极之间也是一个PN结。
三极管的工作原理是通过控制基极电流的大小，来控制集电极电流的通断。
当基极电流为零时，三极管处于截止状态，集电极电流为零。
当基极电流增大到一定程度时，三极管进入饱和状态，集电极电流达到最大值。
通过改变基极电流的大小，可以控制三极管的工作状态，从而实现电流的通断控制。
二、三极管开关电路的原理三极管开关电路是利用三极管的开关特性来控制电流的通断。
其基本原理是通过输入信号来控制三极管的工作状态，从而控制输出电路的通断。
三极管开关电路通常由三个部分组成：输入电阻、输入信号源和输出负载。
其中，输入电阻用于限制输入电流，输入信号源提供控制信号，输出负载则是被控制的电路。
当输入信号为高电平时，输入电流流经基极，使得三极管进入饱和状态，此时输出负载上有电流通过。
当输入信号为低电平时，输入电流无法流经基极，使得三极管处于截止状态，输出负载上无电流通过。
通过改变输入信号的高低电平，可以控制输出负载电流的通断。
三、三极管开关电路的应用三极管开关电路在电子设备和电路中有广泛的应用。
以下是一些常见的应用案例：1. 电子开关：三极管开关电路可以用作电子开关，控制各种电器设备的通断。
例如，在自动照明系统中，可以通过光敏电阻感应周围光照强度，当光照不足时，通过三极管开关控制灯泡的通断。
2. 数字逻辑电路：三极管开关电路可以用于构建数字逻辑电路，实现逻辑门的功能。
例如，使用三极管开关电路可以构建与门、或门、非门等逻辑门电路，用于数字信号的处理和逻辑运算。
三极管典型开关电路
三极管典型开关电路三极管是一种常用的半导体器件，在电路中起着非常重要的作用。
其中，三极管的典型开关电路是一种常见且广泛应用的电路，用于实现对电路的开关控制。
下面将对三极管典型开关电路进行详细介绍。
三极管典型开关电路通常由三极管、电阻、电源等元器件组成。
其基本原理是通过控制三极管的输入信号，使得三极管处于导通或截止状态，从而实现电路的开关控制。
在三极管典型开关电路中，通常会采用双极型晶体管（NPN型或PNP型）来实现开关功能。
在NPN型三极管典型开关电路中，当输入信号为低电平时，三极管处于截止状态，电路中的电流无法流通，此时电路处于断开状态；当输入信号为高电平时，三极管处于饱和状态，电路中的电流可以流通，此时电路处于闭合状态。
通过控制输入信号的高低电平，可以实现对电路的开关控制。
在PNP型三极管典型开关电路中，其工作原理与NPN型相反。
当输入信号为高电平时，三极管处于截止状态，电路处于断开状态；当输入信号为低电平时，三极管处于饱和状态，电路处于闭合状态。
同样，通过控制输入信号的高低电平，可以实现对电路的开关控制。
三极管典型开关电路在实际电路设计中具有广泛的应用。
例如，可以用于数字电路中的开关控制、电源管理电路中的电路保护等方面。
此外，三极管的开关电路还可以实现电路的时序控制、电路的选择性切换等功能，极大地提高了电路的灵活性和可控性。
总的来说，三极管典型开关电路是一种常见且实用的电路，通过控制三极管的开关状态，可以实现对电路的开关控制。
在电子电路设计和应用中，三极管开关电路发挥着重要的作用，为电路的实现和功能的实现提供了关键的支持。
希望通过本文的介绍，读者对三极管典型开关电路有了更深入的了解，可以更好地应用于实际电路设计中。
晶体三极管的开关电路和放大电路的工作过程
晶体三极管的开关电路和放大电路的工作过程晶体三极管是一种重要的半导体器件，常用于电子学中的开关和放大电路中。
它具有高频特性、低噪声以及较高的放大能力，因此被广泛应用于各种电子设备中。
下面我们来详细了解晶体三极管在开关电路和放大电路中的工作原理和过程。
一、晶体三极管的基本结构及工作原理晶体三极管由发射极、基极和集电极组成，通过控制发射极电流来实现对集电极电流的调控。
当在基极端加上一个小信号电压时，将使发射极与基极之间的耗尽层宽度发生变化，进而改变发射极电流，从而达到放大电压信号的目的。
1. 晶体三极管在开关电路中的工作过程晶体三极管可以作为一个二极管开关，用来控制电路的通断。
当在基极端加上一个正电压时，将使发射极-基极间的耗尽层封锁，导通电流，此时处于导通状态；当在基极端加上一个反向偏置电压时，将使发射极-基极间的耗尽层扩大，截至电流，此时处于截至状态。
晶体三极管可以根据基极端的输入信号来控制电路的开关状态。
2. 晶体三极管在放大电路中的工作过程晶体三极管可以作为放大器使用，用来放大小信号电压。
在放大电路中，通过在基极端施加一个交流信号电压，使得发射极-基极之间的电流产生相应变化，从而得到经放大的输出信号。
晶体三极管的放大能力由其电流放大倍数β来决定，β值越大，放大能力越强。
二、晶体三极管的开关电路和放大电路设计1. 晶体三极管开关电路设计晶体三极管开关电路常用于数字电路中，可以实现逻辑门、计数器等功能。
设计开关电路时需要合理选择电阻、电容等元件参数，以保证电路的稳定性和可靠性。
还需要注意控制信号的功率和频率范围，以满足具体应用的需求。
2. 晶体三极管放大电路设计晶体三极管放大电路常用于模拟电路中，可以实现音频放大、射频放大等功能。
设计放大电路时需要考虑输入输出阻抗的匹配、电压和电流的偏置设置、负载电阻的选择等因素，以提高电路的放大性能和线性度。
三、晶体三极管在实际电路中的应用晶体三极管广泛应用于各种电子设备中，如放大器、收音机、电视机、电脑等。
npn三极管开关电路
npn三极管开关电路一、引言npn三极管是一种常用的电子元件，广泛应用于各种电路中。
其中，npn三极管开关电路是其常见的一种应用。
本文将详细介绍npn三极管开关电路的原理、特点以及应用。
二、npn三极管开关电路的原理npn三极管开关电路是利用npn三极管的导通和截止特性来控制电路的通断。
其原理如下：1. 导通状态：当npn三极管的基极正极电压高于发射极时，基极发生正向偏置，此时电流流经集电极-发射极之间，三极管导通，电路通断由三极管的负载决定。
2. 截止状态：当npn三极管的基极正极电压低于发射极时，基极发生反向偏置，此时电流无法流经集电极-发射极之间，三极管截止，电路处于断开状态。
三、npn三极管开关电路的特点npn三极管开关电路具有以下特点：1. 快速响应：npn三极管的导通和截止转换速度非常快，使得开关电路能够迅速响应控制信号的变化。
2. 高可靠性：npn三极管具有较高的工作稳定性和可靠性，能够在长时间内稳定地工作。
3. 大电流承载能力：npn三极管可以承受较大的集电极电流，因此适用于需要大电流的开关电路。
4. 低功耗：npn三极管的开关电路在截止状态时几乎不消耗功率，因此能够节省能源。
四、npn三极管开关电路的应用npn三极管开关电路可以应用于各种电路中，常见的应用包括：1. 电源开关：利用npn三极管开关电路可以实现对电源的开关控制，从而实现对电路的通断控制。
2. 自动控制系统：npn三极管开关电路可以作为自动控制系统中的开关元件，用于控制各种设备的启停。
3. 电子计算机系统：npn三极管开关电路可以用于电子计算机系统中的存储器开关控制、信号传输等方面。
4. 传感器控制：npn三极管开关电路可以与传感器结合使用，实现对传感器信号的放大和控制。
五、总结npn三极管开关电路是一种常见且重要的电子电路应用。
通过对npn三极管的导通和截止特性的控制，可以实现对电路的通断控制。
npn三极管开关电路具有快速响应、高可靠性、大电流承载能力和低功耗等特点，广泛应用于电源开关、自动控制系统、电子计算机系统和传感器控制等领域。
8550典型开关电路
8550典型开关电路1. 引言开关电路是电子电路中常见的一种电路类型，它可以实现电路的打开和关闭，控制信号的传输和处理。
8550典型开关电路是一种基于8550三极管的电路设计，通过对三极管的控制，实现电路的开关功能。
本文将介绍8550典型开关电路的原理、设计和应用。
2. 8550三极管简介8550是一种PNP型三极管，具有以下特性： - 集电极电流最大为700mA，集电极功耗最大为625mW； - 最大集电极-基极电压为-45V，最大集电极-发射极电压为-40V； - 最大电流放大倍数为200，最小直流电流放大倍数为80； - 工作温度范围为-55℃至150℃。
3. 8550典型开关电路原理8550典型开关电路基于8550三极管的PNP型特性，通过对三极管的控制电流来实现电路的开关功能。
下面是8550典型开关电路的原理图：R1+5V ---/\/\/\---+||+---------|---------+| | || | |R2 | |+5V ---/\/\/\---+ || |C1 | |+5V ---| |---+ | || | || | |---|---8550 || | || | || | || | |---|---GND || | || | |---|---LED || | || | |GND GND GND•R1和R2是限流电阻，用来限制电流流过8550三极管和LED；•C1是滤波电容，用来滤除电路中的噪声；•LED是发光二极管，用来显示电路的开关状态。
4. 8550典型开关电路设计8550典型开关电路设计的目标是实现电路的可靠开关功能，下面是设计步骤：步骤1：确定输入电压和电流根据具体应用场景，确定输入电压和电流的要求。
例如，假设输入电压为5V，输入电流为20mA。
步骤2：计算限流电阻R1和R2根据输入电压和电流的要求，使用欧姆定律计算限流电阻R1和R2的阻值。
假设LED的工作电压为2V，根据欧姆定律可得：R1 = (5V - 2V) / 20mA = 150ΩR2 = (5V - 0.7V) / 20mA = 215Ω根据市售电阻的阻值，选择最接近的标准阻值。
npn三极管驱动电路
npn三极管驱动电路1. 介绍npn三极管驱动电路是一种常见的电子电路，用于控制高功率负载。
它常用于放大和开关电路中，可以提供稳定的电流放大和开关功能。
本文将详细介绍npn三极管驱动电路的工作原理、电路结构、应用场景以及设计要点。
2. 工作原理npn三极管是一种双极型晶体管，由三个掺杂不同的半导体材料层构成。
它有三个引脚，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。
npn三极管工作的关键是基极电流的控制。
当基极电流大于基极电压与基极电阻的乘积时，npn三极管处于饱和区，此时集电极与发射极之间的电流几乎完全受控于基极电流。
当基极电流较小，小于饱和电流时，npn三极管处于截止区，此时集电极与发射极之间的电流几乎为零。
基于这种工作原理，npn三极管可以实现电流放大和开关功能。
3. 电路结构npn三极管驱动电路通常由以下几部分组成：3.1 输入电路输入电路用于提供基极电流，控制npn三极管的工作状态。
常见的输入电路有电流驱动和电压驱动两种方式。
电流驱动方式通过电流源提供恒定的基极电流，使得npn三极管处于饱和或截止状态。
电压驱动方式通过电阻分压将输入电压转换为基极电压，控制npn三极管的工作状态。
3.2 输出电路输出电路与负载相连，将npn三极管的集电极与负载连接在一起。
输出电路通常由电阻和负载组成，用于控制输出电流和电压。
3.3 偏置电路偏置电路用于提供恒定的基极电压，使得npn三极管处于合适的工作状态。
常见的偏置电路有固定偏置电路和可调偏置电路两种方式。
固定偏置电路通过电阻分压将电源电压转换为基极电压，控制npn三极管的工作状态。
可调偏置电路通过电位器调节基极电压，以适应不同的工作条件。
4. 应用场景npn三极管驱动电路广泛应用于各种电子设备和系统中，主要用于以下几个方面：4.1 电流放大npn三极管可以将小信号电流放大为大信号电流，用于音频放大器、射频放大器等。
三极管开关电路的设计
三极管开关电路的设计一、引言三极管是一种常见的电子器件，广泛应用于各种电路中。
其中，三极管开关电路是一种常见的电路应用，可以实现电源的开关控制。
本文将介绍三极管开关电路的设计原理和步骤。
二、设计原理三极管开关电路是利用三极管的放大特性和开关特性实现电源的开关控制。
三极管有三个引脚，分别为基极（B）、发射极（E）和集电极（C）。
当基极与发射极之间的电压为正时，三极管处于导通状态，电流可以从集电极流向发射极；当基极与发射极之间的电压为负时，三极管处于截止状态，电流无法流动。
三、设计步骤1. 确定电源和负载要求：首先需要确定所需控制的电源和负载的电压和电流要求，以便选择合适的三极管和其他元件。
2. 选择三极管：根据电源和负载的电压电流要求，选择合适的三极管。
常见的三极管有NPN型和PNP型，根据电路需要选择合适的型号。
3. 确定电阻和电容：根据所选择的三极管的参数和电路要求，计算所需的基极电阻和发射极电阻，以及可能需要的耦合电容。
4. 绘制电路图：根据所选元件和计算得到的电阻电容值，绘制电路图。
电路图应包括电源、三极管、负载以及相应的电阻和电容。
5. 进行仿真和优化：利用电路仿真软件对设计的电路进行仿真，验证电路的性能和稳定性。
根据仿真结果进行调整和优化，确保电路能够正常工作。
6. 制作和调试电路：根据电路图，选择合适的元件进行电路的制作。
制作完成后，进行电路的调试，确保电路工作正常。
7. 测试和验证：使用电压表、电流表等仪器对电路进行测试和验证，检查电路的性能和稳定性是否符合设计要求。
8. 优化和改进：根据测试和验证结果，对电路进行进一步的优化和改进，以提高电路的性能和稳定性。
四、小结三极管开关电路是一种常见的电路应用，可以实现电源的开关控制。
本文介绍了三极管开关电路的设计原理和步骤，包括确定电源和负载要求、选择三极管、确定电阻和电容、绘制电路图、进行仿真和优化、制作和调试电路、测试和验证以及优化和改进。
三极管开关电路设计(电路结构、参数计算)
三极管开关电路设计（电路结构、参数计算）电路结构如图1所示，三极管（开关电路）基本结构由基极电阻，集电极电阻（负载）组成。
图1 三极管开关电路基本结构有些人设计的开关电路就没有基极电阻，有可能不是他不知道这种电路结构，而是他不会调参数，不管怎么改变Rb，始终电路都没有进入饱和区，最后将Rb短接后发现电路正常了，导致他认为这样电路是可以用的。
事实上，没有基极电阻，如果说是（单片机）的IO口接的控制引脚，那么单片机（工程师）控制单片机IO口输出高电平的时候，IO口上的电压只有0.7V左右。
那是由于单片机IO口的（电流）只有10mA左右，不能给三极管提供足够大大的电流，以至于拉低电压至三极管b、e之间的导通电压0.7V左右。
当给三极管基极能够提供足够电流，而控制电压大于三极管b、e之间电压极限电压的时候就会烧坏三极管，如果没有大于它的极限电压，但是电流很大，时间久了就会导致三极管热损坏。
所以只有设置合适的基极电阻才能保证电路的可靠性。
该电路存在一个问题，就是控制端没有接任何东西就会出现高阻状态，三极管的工作状态是不确定的。
为了安全起见，没有对三极管进行控制的时候，应该让三极管工作在截止区，要想NPN型三极管截止，Ib就要很小，可以选择在三极管基极接一个下拉电阻，如图2所示。
取值是要远大于（10倍以上）Rb的，这样才能下拉电阻不影响对三极管的控制。
我我个人的取值习惯是100K。
图2 带下拉电阻的开关电路如果我们想驱动无源蜂鸣器，那么就要在控制端输入一个方波（信号）进行控制，这时候就需要三极管进行快速切换，想加快三极管切换速度就要如图3所示，在Rb上并联一个加速（电容）。
图3 带加速电容的三极管开关电路其原理是，电容两端的电压不能发生突变，那么控制端给一个高电平的瞬间，电容可以视为短路，此时的电流最大，因此加快了三极管的导通速度，这个暂态过程很快就结束了，电容充电完成后进入了稳态，电容就形如开路，而不影响电路的正常工作。
npn三级管开关电路
npn三级管开关电路npn三极管开关电路是非常常见的控制电路，它们可以用来开关各种不同的设备。
在本篇文章中，我们将介绍npn三极管开关电路的一些基本知识和工作原理。
同时，我们将介绍它们的各种应用场景和如何进行设计和组装。
在npn三极管开关电路中，通常由一个微控制器或某个其他类型的逻辑开关来控制它们的工作状态。
当控制信号被输入到基极时，电流会开始从集电极流向发射极。
当电流通过三极管时，会产生一个电场，使得它的集电极和发射极之间形成一个“通道”。
在正常工作状态下，三极管处于饱和状态，意味着电流可以自由地流通。
当控制信号被移除时，npn三极管将回到其关断状态，此时三极管处于截止状态，电流无法通过它流动。
npn三极管开关电路可以被用来控制各种不同的设备和装置。
下面列出了一些常见的应用场景：1. 电机控制npn三极管开关电路可以用来控制电机的启停或改变其工作状态。
这对于需要根据程序或某个其他变量控制电机转速的应用非常重要。
2. LED照明控制npn三极管开关电路可以用来控制LED灯的亮度。
通过改变控制信号的强度，可以改变LED灯的亮度。
3. 自动化生产npn三极管开关电路可以被用来控制自动化工厂中的各种设备和装置。
它们可以被用来控制机械臂和其他机器人设备。
4. 物联网设备npn三极管开关电路可以被用来设计各种物联网设备，例如门禁系统，安防监控设备和智能家居装置。
如果你需要设计和组装一个npn三极管开关电路，以下是几个关键步骤：1. 选择适当的三极管类型不同的应用可能需要不同类型的npn三极管。
在选择三极管时，请确保它能够承受你的应用所需要的最大电流或电压。
本篇文章只是一个指导性的简介，应该在选择三极管时请仔细查看其数据手册。
2. 连接电路元件将npn三极管与其他必要的电路元件进行连接，例如二极管，电阻器和电容器。
在连接电路元件时，请确保将它们正确地接地。
3. 连接控制信号将控制信号与npn三极管基极连接，确保控制信号的强度和电流符合电路要求。
浅谈开关三极管的原理及应用
着基极电流 Ｊ 的变 化 而 变 化 ， 而是趋 近 于某一定 值 ， 这 种 现 象 称 为 饱 和 状 态 。此 时 三极 管失 去 电 流 放 大 作 用 ， 集 电 极 和 发 射 极之间的电压很小 ， 三极 管处 于导通状 态 ， 相 当 于 开 关 的 导 通 状 态 。即 开 关 三 极 管 Ｂ Ｅ发 射 结 、 Ｃ Ｅ集 电结 都 为正 向偏 置 。
现 主要 对开 关三 极管 的工作 原 理及应 用情 况进 行简 单论 述 。 关 键词 ： 三极 管 ； 开关； 截止 ； 饱和； 原理
Ｏ 引言
传 统 的机 械 式 开 关 通 过 机 械 动 作 控 制 电 流 的 断 开 与 导 通 ，
因触点易磨损 ， 在 开启 的瞬间， 易产生感应 电动势并 引起 弧光 ，
偏置 。
对于不同材料 ， 导 通跟 截止 电压也不 同 ， 硅 管 的 导 通 电 压 大 于 ０ ． ７ Ｖ， 截 止 电 压小 于 ０ ． ７ Ｖ； 锗 管 的导 通 电压 大 于 ０ ． ３ Ｖ， 截 止 电压 小 于 ０ ． ３ Ｖ。Ｐ Ｎ Ｐ型 三 极 管 和 ＮＰ Ｎ 型 三 极 管 特 性 基 本 相
型， 即３ Ａ（ 锗 Ｐ ＮＰ ） 、 ３ Ｂ （ 锗 ＮＰ Ｎ） 、 ３ Ｃ （ 硅 Ｐ ＮＰ ） 、 ３ Ｄ（ 硅 ＮＰ Ｎ） 。
近于 ０ ， Ｃ级 与 Ｅ级 间呈 断路 状 态 ， ｋ 一０ ， 一 。 对 于 硅 三 极管而言 ， 其基射 极 的正 向偏压 值 约为 ０ ． ６ Ｖ， 因 此 输 入 电压
三极管 mos 开关电路
三极管 mos 开关电路三极管MOS开关电路三极管MOS开关电路是一种常见的电子电路，它通过控制器对MOS管的导通和截止进行调节，实现电路的开关功能。
本文将介绍三极管MOS开关电路的原理、特点、应用以及相关技术指标。
一、原理和结构三极管MOS开关电路由三个主要部分组成：控制信号输入端、MOS管和负载。
其中，控制信号输入端负责控制MOS管的导通和截止，MOS管则负责实际的开关动作，负载则是电路的工作对象。
MOS管是金属-氧化物-半导体场效应管的简称，它具有高输入电阻、低功耗和快速开关速度等特点。
控制信号输入端通常采用低电平触发，当输入端信号为低电平时，MOS管截止，电路断开；当输入端信号为高电平时，MOS管导通，电路通路。
二、特点和优势1. 低功耗：MOS管开关速度快，响应迅速，能够在非常短的时间内完成开关操作，从而减少功耗。
2. 高可靠性：MOS管具有高电压耐受能力和较强的工作稳定性，使得开关电路具有较高的可靠性。
3. 较强的应对能力：MOS管开关电路适用于大范围的电压、电流和频率等工作条件，能够满足不同工作环境的需求。
三、应用三极管MOS开关电路广泛应用于电源开关、智能控制系统、开关电源以及各类传感器等领域。
1. 电源开关：MOS开关电路用于电源开和关控制，能够实现高效率、高精度的电源管理。
2. 智能控制系统：MOS开关电路作为信号开关或传输开关，可以实现信号的准确传输和控制，广泛应用于智能控制系统。
3. 开关电源：MOS开关电路在开关电源中具有重要作用，能够提高开关电源的工作效率，减少功耗。
4. 传感器：MOS开关电路在传感器中用于信号开关、放大和处理，能够实现传感器信号的精确检测和响应。
四、相关技术指标在三极管MOS开关电路中，常见的技术指标包括导通电阻、截止电压、阈值电压、最大电源电压等。
这些指标对于电路的性能和可靠性有重要影响。
在设计和选择电路时，需要根据具体应用需求合理选择和调整相关技术指标。
三极管的开关等效电路
02
三极管开关等效电路的参 数分析
输入电阻
输入电阻：指三极管输入端的等效电阻，它反映了三极 管对输入信号的阻碍作用。
在放大状态下，输入电阻通常较大，而在饱和或截止状 态下，输入电阻较小。
输入电阻的大小取决于三极管的材料、结构以及工作状 态。
输入电阻的大小对电路的性能和稳定性有重要影响。
输出电阻
01
输出电阻：指三极管输 出端的等效电阻，它反 映了三极管输出信号的 负载能力。
02
输出电阻的大小也取决 于三极管的材料、结构 以及工作状态。
03
在放大状态下，输出电 阻通常较小，而在饱和 或截止状态下，输出电 阻较大。
04
输出电阻的大小对电路 的输出信号幅度和稳定 性有重要影响。
开关时间
开关时间：指三极管从饱和状 态到截止状态，或从截止状态 到饱和状态转换所需的时间。
工艺改进
随着微电子制造工艺的不断发展，新型工艺技术如纳米加工、薄膜工艺等被应用于三极管制造中。这些新工艺能 够实现更精细的器件结构，提高三极管的开关速度和集成度，进一步优化三极管开关等效电路的性能。
三极管开关等效电路的应用拓展
通信领域
三极管开关等效电路在通信领域具有广泛应用，如无线通信、卫星通信等。随着5G、6G通信技术的发展，对高速、 高频、低功耗的电子器件需求增加，三极管开关等效电路将发挥重要作用。
三极管的开关控制精度受限于其制造工艺和 材料特性，难以实现高精度的控制。
可靠性问题
三极管在高温、高湿等恶劣环境下工作的可 靠性较低，容易出现性能退化和失效。
05
三极管开关等效电路的发 展趋势
新型三极管材料的研发
硅基材料
作为传统的半导体材料，硅基材料在三极管制造中占据主导地位。随着技术的进步，硅基材料的性能 不断提升，使得三极管开关等效电路的性能得到优化。
NPN和PNP作为开关管的设计技巧以及全系列三极管参数
NPN和PNP作为开关管的设计技巧以及全系列三极管参数NPN和PNP是两种常见的三极管类型，它们在电子设备中经常作为开关管来使用。
它们的设计技巧和参数对于正确选择和应用三极管至关重要。
下面将详细介绍NPN和PNP作为开关管的设计技巧以及全系列三极管参数。
设计技巧：1.极性选择：NPN和PNP是互补的三极管类型。
NPN三极管中，电流从发射极流入基极，再由集电极流出；而PNP三极管中，电流则从发射极流出基极，然后返回集电极。
选择极性要根据电路要求和输入/输出的电流方向来决定。
2.输入/输出电流：在设计开关电路时，需要确定所需的输入和输出电流。
这两个电流应该处于所选三极管的最大额定值内，以确保稳定和可靠的工作。
3.频率和速度：如果被驱动的负载要求高速开关，需选择具有较短开关时间和较高频率响应的三极管。
高频率的三极管可降低开关过程中的失真和功耗。
4.饱和和截止：饱和和截止是开关电路中的两个重要状态。
饱和状态下，三极管可以提供最大功率放大和最小电压降。
截止状态下，三极管是关闭的，没有电流通过。
根据电路的要求，选择合适的饱和和截止电流和电压参数。
全系列三极管参数：1.最大电流（Ic）：这是三极管允许通过其集电极和发射极之间的最大电流。
应该选择一个可以满足所需负载电流的三极管。
2. 最大电压（Vceo）：这是三极管在集电极和发射极之间的最大允许电压。
选择一个具有足够允许电压范围的三极管，以适应所驱动的负载电压。
3.最大功率（Pd）：三极管最大允许的功率耗散。
应该选择一个具有足够高的最大功率值的三极管，以确保安全和可靠的工作。
4. 开关时间（ton和toff）：开关时间是指三极管从饱和状态到截止状态或者从截止状态到饱和状态的过程时间。
要选择具有较短切换时间的三极管，以提高开关速度和响应。
5. 饱和电压降（Vce(sat)）：在饱和状态下，三极管集电极和发射极之间的最小电压降。
低饱和电压降有助于减少功耗和电路效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

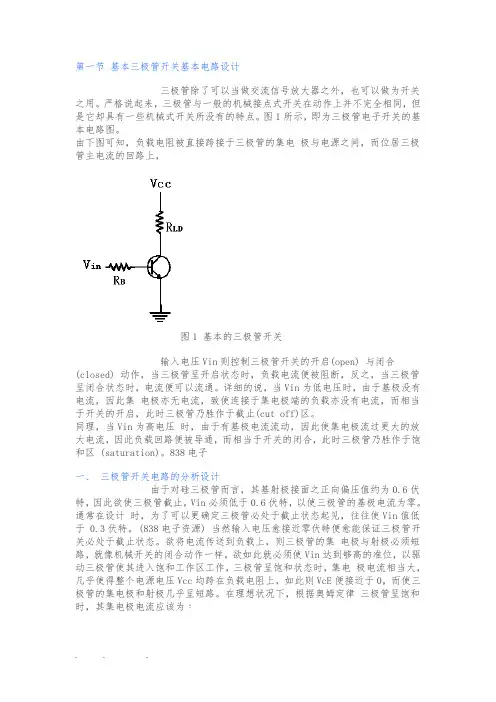

第一节基本三极管开关基本电路设计三极管除了可以当做交流信号放大器之外，也可以做为开关之用。
严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。
图1所示，即为三极管电子开关的基本电路图。
由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，图1 基本的三极管开关输入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。
详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管乃胜作于截止(cut off)区。
同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管乃胜作于饱和区 (saturation)。
838电子一、三极管开关电路的分析设计由于对硅三极管而言，其基射极接面之正向偏压值约为0.6伏特，因此欲使三极管截止，Vin必须低于0.6伏特，以使三极管的基极电流为零。
通常在设计时，为了可以更确定三极管必处于截止状态起见，往往使Vin值低于 0.3伏特。
(838电子资源) 当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。
欲将电流传送到负载上，则三极管的集电极与射极必须短路，就像机械开关的闭合动作一样。
欲如此就必须使Vin达到够高的准位，以驱动三极管使其进入饱和工作区工作，三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则VcE便接近于0，而使三极管的集电极和射极几乎呈短路。
在理想状况下，根据奥姆定律三极管呈饱和时，其集电极电流应该为﹕因此，基极电流最少应为：(式1)上式表出了IC和IB之间的基本关系，式中的β值代表三极管的直流电流增益，对某些三极管而言，其交流β值和直流β值之间，有着甚大的差异。
欲使开关闭合，则其Vin值必须够高，以送出超过或等于(式1) 式所要求的最低基极电流值。
由于基极回路只是一个电阻和基射极接面的串联电路，故Vin可由下式来求解：(式2)一旦基极电压超过或等于(式2) 式所求得的数值，三极管便导通，使全部的供应电压均跨在负载电阻上，而完成了开关的闭合动作。
总而言之，三极管接成图1的电路之后，它的作用就和一只与负载相串联的机械式开关一样，而其启闭开关的方式，则可以直接利用输入电压方便的控制，而不须采用机械式开关所常用的机械引动 (mechanical actuator)﹑螺管柱塞(solenoid plunger)或电驿电枢(relay armature)等控制方式。
为了避免混淆起见，本文所介绍的三极管开关均采用NPN三极管，当然NPN三极管亦可以被当作开关来使用，只是比较不常见罢了。
例题1试解释出在图2的开关电路中，欲使开关闭合(三极管饱和) 所须的输入电压为何？并解释出此时之负载电流与基极电流值？解：由2式可知，在饱和状态下，所有的供电电压完全跨降于负载电阻上，因此由方程式(1) 可知因此输入电压可由下式求得﹕图2 用三极管做为灯泡开关由例题1-1得知，欲利用三极管开关来控制大到1.5A 的负载电流之启闭动作，只须要利用甚小的控制电压和电流即可。
此外，三极管虽然流过大电流，却不须要装上散热片，因为当负载电流流过时，三极管呈饱和状态，其VCE趋近于零，所以其电流和电压相乘的功率之非常小，根本不须要散热片。
二、三极管开关与机械式开关的比较截至目前为止，我们都假设当三极管开关导通时，其基极与射极之间是完全短路的。
事实并非如此，没有任何三极管可以完全短路而使VCE=0，大多数的小信号硅质三极管在饱和时，VCE(饱和) 值约为0.2伏特，纵使是专为开关应用而设计的交换三极管，其VCE(饱和) 值顶多也只能低到0.1伏特左右，而且负载电流一高，VCE(饱和) 值还会有些许的上升现象，虽然对大多数的分析计算而言，VCE(饱和) 值可以不予考虑，但是在测试交换电路时，必须明白VCE(饱和) 值并非真的是0。
虽然 VCE(饱和)的电压很小，本身微不足道，但是若将几个三极管开关串接起来，其总和的压降效应就很可观了，不幸的是机械式的开关经常是采用串接的方式来工作的，如图3(a)所示，三极管开关无法模拟机械式开关的等效电路(如图3(b)所示)来工作，这是三极管开关的一大缺点。
图3 三极管开关与机械式开关电路幸好三极管开关虽然不适用于串接方式，却可以完美的适用于并接的工作方式，如图4所示者即为一例。
三极管开关和传统的机械式开关相较，具有下列四大优点﹕图4三极管开关之并联联接（1）三极管开关不具有活动接点部份，因此不致有磨损之虑，可以使用无限多次，一般的机械式开关，由于接点磨损，顶多只能使用数百万次左右，而且其接点易受污损而影响工作，因此无法在脏乱的环境下运作，三极管开关既无接点又是密封的，因此无此顾虑。
（2）三极管开关的动作速度较一般的开关为快，一般开关的启闭时间是以毫秒(ms)来计算的，三极管开关则以微秒(μs)计。
（3）三极管开关没有跃动(bounce) 现象。
一般的机械式开关在导通的瞬间会有快速的连续启闭动作，然后才能逐渐达到稳定状态。
（4）利用三极管开关来驱动电感性负载时，在开关开启的瞬间，不致有火花产生。
反之，当机械式开关开启时，由于瞬间切断了电感性负载样上的电流，因此电感之瞬间感应电压，将在接点上引起弧光，这种电弧非但会侵蚀接点的表面，亦可能造成干扰或危害。
三、三极管开关的测试三极管开关不像机械式开关可以光凭肉眼就判断出它目前的启闭状态，因此必须利用电表来加以测试。
在图5所示的标准三极管开关电路中，当开关导通时，VEC 的读值应该为0，反之当开关切断时，VCE应对于VCC。
三极管开关在切断的状况下，由于负载上没有电流流过，因此也没有压降，所以全部的供应电压均跨降在开关的两端，因此其VCE值应等于VCC，这和机械式开关是完全相同的。
如果开关本身应导通而未导通，那就得测试Vin的大小了。
欲保证三极管导通，其基极的Vin电压值就必须够高，如果Vin值过低，则问题就出自信号源而非三极管本身了。
假使在Vin的准位够高，驱动三极管导通绝无问题时，而负载却仍未导通，那就要测试电源电压是否正常了。
在导通的状态下，硅三极管的VBE值约为0.6伏特，假使Vin 值够高，而VBE值却高于和低于0.6伏特，例如VBE为1.5伏特或0.2伏特，这表示基射极接面可能已经损坏，必须将三极管换掉。
当然这一准则也未必百分之百正确，许多大电流额定的功率三极管，其VBE值经常是超过1伏特的，因此即使VBE的读值达到1.5伏特，也未必就能肯定三极管的接面损坏，这时候最好先查阅三极管规格表后再下断言。
一旦VBE正常且有基极电流流动时，便必须测试VCE值，假使VCE趋近于VCC，就表示三极管的集基接面损坏，必须换掉三极管。
假使VCE趋近于零伏特，而负载仍未导通，这可能是负载损坏，因此必须检换负载。
图5 三极管开关电路，各主要测试电的电压图当Vin降为低电压准位，三极管理应截止而切断负载，如果负载仍旧未被切断，那可能是三极管的集基极和集射极短路，必须加以置换。
第二节基本三极管开关之改进电路有时候，我们所设定的低电压准位未必就能使三极管开关截止，尤其当输入准位接近0.6伏特的时候更是如此。
想要克服这种临界状况，就必须采取修正步骤，以保证三极管必能截止。
图6就是针对这种状况所设计的两种常见之改良电路。
图6 确保三极管开关动作，正确的两种改良电路图6(a) 的电路，在基射极间串接上一只二极管，因此使得可令基极电流导通的输入电压值提升了0.6伏特，如此即使Vin值由于信号源的误动作而接近0.6伏特时，亦不致使三极管导通，因此开关仍可处于截止状态。
图6(b)的电路加上了一只辅助-截止(hold-off)电阻R2，适当的R1，R2及Vin 值设计，可于临界输入电压时确保开关截止。
由图6(b)可知在基射极接面未导通前(IB0)，R1和R2形成一个串联分压电路，因此R1必跨过固定(随Vin而变) 的分电压，所以基极电压必低于Vin值，因此即使Vin接近于临界值(Vin=0.6伏特) ，基极电压仍将受连接于负电源的辅助-截止电阻所拉下，使低于0.6伏特。
由于R1，R2及VBB值的刻意设计，只要Vin在高值的范围内，基极仍将有足够的电压值可使三极管导通，不致受到辅助-截止电阻的影响。
加速电容器(speed-up capacitors)在要求快速切换动作的应用中，必须加快三极管开关的切换速度。
图7为一种常见的方式，此方法只须在RB电阻上并联一只加速电容器，如此当Vin由零电压往上升并开始送电流至基极时，电容器由于瞬间充电，电容两端电压不变，即形同短路，然而此时却有瞬间的大电流由电容器流向基极，因此也就加快了开关导通的速度。
稍后，待充电完毕后，电容就形同开路，而不影响三极管的正常工作。
图7 加了加速电容器的电路一旦输入电压由高准位降回零电压准位时，电容器会在极短的时间内瞬间放电维持电压不变令基射极接面变成反向偏压，而使三极管开关迅速切断，这是由于电容器的左端原已充电为正电压，如图7所示，在输入电压下降的瞬间，电容器两端的电压无法瞬间改变仍将维持于定值，故输入电压的下降立即使基极电压随之而下降，因此令基射极接面成为反向电压，而迅速令三极管截止。
适当的选取加速电容值可使三极管开关的切换时间减低至几十分之微秒以下，大多数的加速电容值约为数百个微微法拉(pF) 。
有时候三极管开关的负载并非直接加在集电极与电源之间，而是接成图8的方式，这种接法和小信号交流放大器的电路非常接近，只是少了一只输出耦合电容器而已。
这种接法和正常接法的动作恰好相反，当三极管截止时，负载获能，而当三极管导通时，负载反被切断，这两种电路的形式都是常见的，因此必须具有清晰的分辨能力。
图8 将负载接于三极管开关电路的改进接法图腾式开关(Totem-pole switches)假使图8的三极管开关加上了电容性负载(假定其与RLD并联) ，那么在三极管截止后，由于负载电压必须经由RC电阻对电容慢慢充电而建立，因此电容量或电阻值愈大，时间常数(RC) 便愈大，而使得负载电压之上升速率愈慢，在某些应用中，这种现象是不容许的，因此必须采用图9的改良电路。
图9 图腾式三极管开关图腾式电路是将一只三极管直接迭接于另一三极管之上所构成的，它也因此而得名。
欲使负载获能，必须使Q1三极管导通，同时使Q2三极管截断，如此负载便可经由Q1而连接至VCC上，欲使负载去能，必须使Q1三极管截断，同时使Q2三极管导通，如此负载将经由Q2接地。
