(实验室装置)波导法测量介电常数--PPT

合集下载

(实验室装置)波导法测量介电常数--PPT

同轴探针法测量介电常数
Coaxial probe permittivity measurement system
Coaxial probe permittivity measurement system
Coaxial probe permittivity measurement system
Wave-guide method dielectric constant measuring system
Vector Network Analyzers
Coaxial Waveguide Coaxial Converter
The Parts in the Wave-guide method dielectric constant measuring system

物质在静电场中（无电磁波时）的介电常数是一个标量，实数物质在交变电场中（有电磁波时）的介电常数是一个复数
j
'
"
介电常数的虚部反映波传播的损耗，实部反映波传播时状态的改变，如相位，相速，波阻抗等的改变。
介电常数测量方法
传输线法－如波导法，同轴线，带状线
将被测介质作为传输线的一部分，测量负载（被测介质）在传输线（传输系统）上的行驻波分布，测量其驻波系数，波节点位置（相位），以此计算负载的反射系数，阻抗，网络参量等，进而实现其介电常数的反演
样品端面S参数到介电常数的计算
2 c (1 Td2 ) Td (1 c ) s11 s22 s21 s12 2 2 2 2 1 cTd 1 c Td
Td 表示待测样品的传输系数 c 表示待测样品的反射系数
s11、s22、s21、s12表示待测样品的s参数

介电常数的测量

实验七介电常数的测量ε和损耗角tgδ的温度和频率特性，可以获取物质内部测量物质在交变电场中介电常数r结构的重要信息。

DP—5型介电谱仪内置带有锁相环(PLL)的宽范围正弦频率合成信号源和由乘法器、同步积分器、移相器等组成的锁定放大测量电路，具有弱信号检测和网络分析的功能。

对填充介质的平行板电容器的激励信号的正交分量(实部和虚部)进行比较、分离、测量，检测介电频率谱和温度谱。

作为大学物理实验的内容，具有测量精度高、方法新颖、知识性和实用性强等特点。

[目的要求]ε和损耗角tgδ的温度和频率特性。

1．学习用介电谱仪测量物质在交变电场中介电常数r2．了解带有锁相环(PLL)的正弦频率合成信号源和锁定放大测量电路的原理和结构。

3．掌握对信号的正交分量(实部和虚部)进行比较、分离、测量的方法。

[实验原理]图1测量原理图原理如图1所示.置于平板电极之间的样品，在正弦型信号的激励下，等效于电阻R和电容C的并联网络。

其中电阻R是用来模拟样品在极化过程中由于极化滞后于外场的变化所引起的能量损失。

若极板的面积为A，间距为d，则：R=d/Aσ， C=εA／d， tgδ=1／ωRC=σ／ωε式中ε=εoεr，εo为真空介电常量，σ为与介电极化机制有关的交流电导率。

设网络的复阻抗为Z，其实部为Z’，虚部为Z″，样品上激励电压为Vs(基准信号)，通过样品的电流由运放ICl转化为电压Vz：(样品信号)，用V’s，V″s和V″z分别表示其实部和虚部，则有：Vz＝RnVs／Z， σ=K(V’sV’z+V″sV″z)， ωε=K(V’sV″z-V″sV’z)tgδ=(V’sV’z+V″sV″z)/ (V’sV″z-V″sV’z)式中K=d／ARn(V’sV’s+V″sV″s)。

电压的实部和虚部通过开关型乘法器IC2和π／2移相器IC3实现分离后测量。

IC2的作用是将被测正弦信号Vz(或Vs)与同频率的相关参考方波Vr相乘。

本系统测量时通过移相微调电路使Vr和vs同相位，即Vs的虚部V″s=O，测量公式简化为：σ=K’V’z， ωε=K’V″z, tgδ=V’z/V″z式中K’＝d／(ARnV’s)．图中K指向1时测量V’s，指向2时测量V’z和V″z。

微波法测介电常数

反射式速调管是一种微波电子管，利用速度调制方法改变在交变电磁场中电子流的运动速度，从而将直流能量转换为微波能量。它的振荡频率能在一定的范围内改变，且容易调谐，并能做脉冲和频率调制。反射速调管的结构如图：
反射式速调管的结构原理图
反射式速调管K-27的结构和管座图
阴极发射电子经直流加速电压加速，以初速度v。通过谐振腔栅网间隙驰向反射极。因反射极对阴极为负电压，所以使电子减速，最后将发射电子折返穿过谐振腔栅网。由于热扰动等原因，谐振腔栅网存在一高频交变场,初速为v。的电子穿过栅网时将因受高频电场作用而加速或减速，如图所示。
原理：
当把小样品放到谐振腔中时，会引起谐振腔的谐振腔的谐振频率和品质因数的变化。如果样品很小，可以看成一个微拢，假设：
1、放进样品后所引起的相对变化很小。令空腔的谐振频率为 f0 放进样品后腔的谐振频率为 f ，有 | f f0 | 1 2、放进样品后，除样品所在处的电磁场发生变化外，腔内其它其它的地方的电磁场保持不变，则可得不到谐振腔的微拢公式：
当高频电场为正时，穿过栅网的
电子① 受到加速；高频场为负时，
穿过栅网电子③ 受到减速；而高
频场为零时，穿过栅网的电子② 速度不变，这就是速度调制。当电子群回到谐振腔栅网间隙的时候，遇到腔内减速高频场就可把能量交给高频场，从而使速调管维持振荡。当群聚中心电子从穿出栅
网到返回栅网的渡越时间满足式τ0＝(ｎ＋３／４)Ｔ (ｎ＝０，１，２，３，···)时,发生最强的振荡，式中Ｔ为高
三、观察波导管的工作状态
一般说，波导管中存在入射波和反射波。描述波导管中匹配和反射程度的物理量是驻波比或反射系数。由于终端情况不同，波导管中电磁场的分布情况也不同，可以把波导管的工作状态归结为三种状态；匹配状态、驻波状态和混波状态，它们的电场分布曲线分别如图a、b、 c所示。

实验二十一介电常数的测定

实验二十一介电常数的测定实验内容1．了解电容桥的使用。

2．测定电介质的介电常数。

教学要求1．学习研究消除平板电介质的边缘效应。

2．学习应用外推法分析实验数据、得出实验结论。

实验器材介电常数三电极系统，QS-18A 型万能电桥，游标卡尺，电介质薄板。

电介质是指不导电的绝缘介质。

当电介质被放入电场中时，无论其性质如何，都会由于电场的感应而获得一个宏观的电偶极矩，净效应表现为在电介质表面上的不同侧面出现等量的正、负电荷的聚集。

这样，感生电荷（束缚状态）就会在电介质内部建立起一个与外加电场方向相反的电场，使电介质内部的合电场较原来的外加电场小。

即电介质的放入，使原来空间的电场减弱了。

介电常数是用来描述电介质使电场减弱的程度，它等于真空电场强度与加入电介质后其内的合电场强度之比，而且此比值只由电介质本身的性质决定，与所加外电场无关。

因此，介电常数是描述电介质性质的重要参量，电介质介电常数的测量对于深入了解某些物质结构的规律，发现物理性能优异的新型电介质材料都具有重要的意义。

本实验仅对用电容桥测量固体电介质的介电常数进行初步的学习和讨论。

实验原理为了探索电介质对电场的影响，法拉弟于1837年首先研究了电介质对平行板电容器电容的影响。

法拉弟通过实验发现：（1）当保持平行板电容器两极板电压不变时，加入电介质后，极板上所带电荷量将增加。

（2）当保持平行板电容器极板上所带电荷量不变时，加入电介质后，两极板间电压会减小。

（a ）两个电容器极板上加有相同的电压，加有电介质的电容器极板上电荷较多（b ）两个电容器极板上有相同的电荷，加有电介质的电容器两极间的电压较低在上述两种情况下，根据电容器的电容公式V q C /=,由实验测量可以证明，加入电介质后电容器的电容总是增大为原来的r ε倍。

而且，r ε与电容器本身无关，只由电介质决定。

设电容器在真空中的电容为C 0，在空气中的电容为C 0/，加入电介质后电容为C ，电介质的（相对）介电常数定义为 0C C r =ε （21-1）由于C 0与C 0/仅差0.05%，实验中可用C 0/近似地代替C 0。

固体液体电介质相对介电常数的测定优秀课件

实验仪器
SDK型介电常数测试仪，固体介质测微电极电容系统，液体介质测试电极电容系统，频率计
交流电桥，游标卡尺，被测液体介质，被测固体介质
实验内容
1.电桥法测固体电介质的相对介电常数
（1）用游标卡尺和测微电极电容系统上的螺旋测微器，依次测出样品的直径R和厚度t
（2）连接好线路，调节测量电极上、下极板间的间距，使间距约为样品厚度的1.3倍。用测微电极电容系统上的螺旋测微计测出间距D的大小
待测样品
图4-11-1 测微电极电容系统
实验原理
一、用电桥法测量固体电介质相对介电常数
C1= C0 + C边1 + C分
1 C2= C串 + C边2 + C
分2 C边1= C边2 、C分1= C分2 C0=ε0 S / D
C串= C2－C1+ C0
C 串 D 0 0 S St rrt0 0S S1rr(D 0St)
固体液体电介质相对介电常数的测定优秀课件
实验目的
1.掌握固体、液体电介质相对介电常数的测量原理和方法。 2.学会减小系统误差的实验方法。
实验原理
一、用电桥法测量固体电介质相对介电常数
一组平行板电极组成的电容器
测微器
r
C2 C1
上电极
物理实验中测量电容量，较常用的方法是用交流电桥来测量下电极
Dt t
r
C串t
0SC串Dt
实验原理
二、用频率法测定液体电介质的介电常数
介电常数测试仪内部的电感L和被测试电容C构成LC振荡回路
f1, 2L C
即 C 4 2 1 L f 2 k f 2 2
其中 k 2 4 1 2 L

11.3 材料微波介电常数和磁导率测量

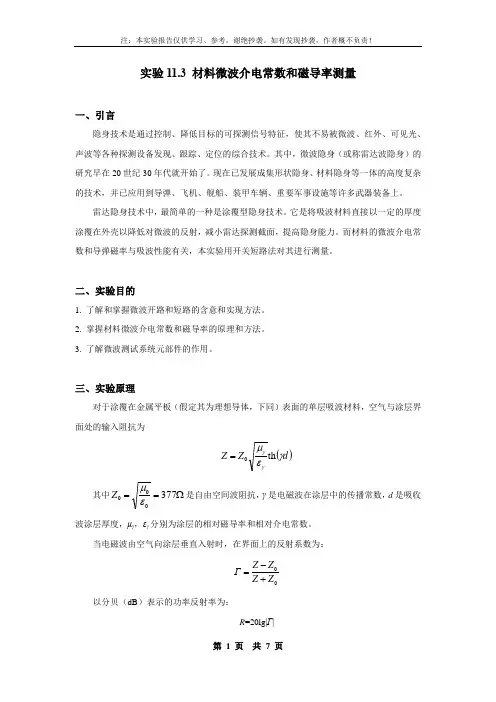

实验11.3 材料微波介电常数和磁导率测量一、引言隐身技术是通过控制、降低目标的可探测信号特征，使其不易被微波、红外、可见光、声波等各种探测设备发现、跟踪、定位的综合技术。

其中，微波隐身（或称雷达波隐身）的研究早在20世纪30年代就开始了。

现在已发展成集形状隐身、材料隐身等一体的高度复杂的技术，并已应用到导弹、飞机、舰船、装甲车辆、重要军事设施等许多武器装备上。

雷达隐身技术中，最简单的一种是涂覆型隐身技术。

它是将吸波材料直接以一定的厚度涂覆在外壳以降低对微波的反射，减小雷达探测截面，提高隐身能力。

而材料的微波介电常数和导弹磁率与吸波性能有关，本实验用开关短路法对其进行测量。

二、实验目的1. 了解和掌握微波开路和短路的含意和实现方法。

2. 掌握材料微波介电常数和磁导率的原理和方法。

3. 了解微波测试系统元部件的作用。

三、实验原理对于涂覆在金属平板（假定其为理想导体，下同）表面的单层吸波材料，空气与涂层界面处的输入阻抗为()d Z Z γεμγγth 0= 其中Ω==37700εμZ 是自由空间波阻抗，γ是电磁波在涂层中的传播常数，d 是吸收波涂层厚度，μγ，εγ分别为涂层的相对磁导率和相对介电常数。

当电磁波由空气向涂层垂直入射时，在界面上的反射系数为：Z Z Z Z Γ+-=以分贝（dB ）表示的功率反射率为：R =20lg|Γ|对多层涂覆，电磁波垂直入射到第n 层时，其输入阻抗为：()()n n n n n n n n nn d Z d Z Z γηγηηth th 11--++= 其中，()()n n n nn εεμμη''-'''-'=j j 是第n 层的特征阻抗， ()()n n n nn cεεμμωγ''-'''-'=j j j是第n 层的传播常数，d n 为第n 层的厚度，Z n -1为第n -1层入射面的输入阻抗。

介电常数测试

介电常数测试
介电常数测量是一种用于测量材料电介质中的电场强度和电位差之间关系的实验方法。

介电常数描述了电场中物质对电场线的扭曲程度，是衡量一种材料对电场的响应能力的物理量。

在介电常数测试中，通常使用平行板电容器来实现。

平行板电容器由两个平行金属板构成，中间充满被测介质。

通过施加电压，在金属板之间形成电场，测量电场强度和电位差，从而得到材料的介电常数。

测试方法可以采用静态和动态两种。

静态测试方法是在恒定电场下测量电场强度和电位差，在施加恒定电场后测量电容器中的电流，从而计算出介电常数。

动态测试方法是施加交变电场，在交变电场中测量电容器的阻抗，通过阻抗和电容来计算介电常数。

介电常数测试在材料研究、电子器件开发和生物医学等领域中具有重要的应用价值。

它可以帮助了解材料的电性能，选择适合的材料用于电子器件，同时也有助于设计和优化电场应用设备。

介电常数测试方法

介电常数测试方法
介电常数测试方法
一、介电常数的定义：
介电常数是一种物理特性，它衡量介质（如空气、水、液体或固体）中电磁波的传播率。

它的反映了电磁波在特定介质中传播的速度，即介质中电磁波传播的能力。

介电常数用ε表示，单位是度（F/m），它是不同物质的电磁波传播率的比较数值，值越高表示物质中电磁波传播的能力越强。

二、介电常数测试原理：
介电常数测试是采用微波吸收谱法（MAS）来测量介电常数的，即在实验室中采用MAS法测量样品的介电常数。

MAS法是在一定的物理条件下，通过测量微波激入样品的功率和样品反射出去的功率的比值来测量介电常数的。

三、介电常数测试方法：
（1）准备样品
用于测试介电常数的样品是根据测试要求准备的，要求样品尺寸应根据介质的介电常数的测量原理准备，通常，样品尺寸不应超过
1/10波长。

（2）设置测试系统
测试介电常数的系统由微波激发器、反射器、发射器和接收器等主要部分组成，在测试系统中，激发的微波将由发射器发射到样品上，样品上部分的微波被反射回发射器，另一部分微波穿过样品，最后由
接收器接收到。

（3）测试介电常数
在测试介电常数之前，要确定介质的频率，以及激发器的功率，然后发射微波到样品上，测量样品反射出去的功率，计算反射系数，最后把反射系数代入定义式，计算介电常数。

介电测量与研究 11页PPT文档

介电测量与研究
固体电介质测量及应用
武汉佰力博科技有限公司整理
固体电介质测量及应用
介电材料和绝缘材料是电子和电气工程中不可缺少的功能材料，它主要应用材料的介电性能。
压电、铁电材料具有各种特殊的物理性能，包括压电效应、热释电效应、电光效应、声光效应、非线性光学效应以及铁电畴的开关特性等，成为一类非常重要的功能材料，已十分广泛地应用于电子技术、激光技术和计算机技术等高新技术领域中。
同时，通过工程化畴结构的调整，其具有优良的压电性能，这使得钛酸钡单晶同时成为非线性光学器件、压电和高应变领域内的一种优秀的无铅环保型单晶材料。
磁电复合材料介电性能研究
磁电复合材料是一种新型功能材料,它集铁磁体的铁磁性和铁电体的铁电性于一体,其磁电效应是通过压电相和磁滞伸缩相的乘积效应来实现的。
六种研究举例
佰力博科技有限公司 partulab
更多精品资源请访问
docin/sanshengshiyuan doc88/sanshenglu
石墨烯复合材料的介电性能研究
环氧树脂作为一种最常用的基体树脂，具有耐热性高、介电性高、价格低的特点，将其作为基体添加石墨烯制备的石墨烯／环氧树脂纳米复合材料具有优异的性能，并在多个领域有巨大的潜在应用价值。
目前对于石墨烯填充环氧树脂基复合材料的介电性能，国内外相关研究较少。
氧化物玻璃介电性能研究
这一类材料总称为电介质。
固体电介质测量及应用
钛酸钡(BaTiO3)陶瓷介电性能研究钛酸钡单晶介电性能研究磁电复合材料介电性能研究聚苯胺导电聚合物的介电性能研究石墨烯复合材料的介电性能研究氧化物玻璃介电性能研究
钛酸钡(BaTiO3)陶瓷介电性能研究

电介质介电常数的测量PPT课件

第9页/共23页
【仪器和用具】
5、十进频率计
频率计是测量交变信号振动快慢的仪器。被测信号从HF INPUT口输入，RESOLUTION中对应 10Hz的键按下，显示器上显示的值即为频率值，单位为kHz，有指示灯指示。
第10页/共23页
【仪器和用具】
6、游标卡尺
游标卡尺是用来精确测量物体长度的计量器具，可测量一般物体的长度、圆形物体的外径、内径、容器或孔的深度。测量圆片的直径时，按图中的方位，先移动副尺使卡口增大，放入被测物体，移动副尺使卡口卡住被测物体（用力适当），读数时先确定副尺零刻度所对主尺的读数，再确定与主尺对齐的副尺刻度，副尺刻度每一小格是0.02mm，副尺属于游标刻度，所以不能估读，将主尺和副尺的值相加即为最终测量值。游标卡尺使用前应进行零位校准，即将副尺推到底，使两卡口接触，记录主副尺刻度，该读数作为测量值的零位修正值。
【实验原理】
其中：实验中保持
C0
0S
D
C串
t
εr ε0 S εr (D-t)
C边1 C边2 C分1 C分2
得：
C串 C2 C1 C0
固体电介质介电常数：
εr
ε0
C串 t S C串 (D t)
第3页/共23页
【实验原理】
2、用回归计算法测空气介电常数和分布电容：
空气介电常数近似为真空介电常数0 ，在平行板电容
【实验内容】
3、频率法测液体电介质的介电常数
按图连接仪器，首先电极放在玻璃杯中，并且以空气为介质。打开介电常数测试仪和频率ቤተ መጻሕፍቲ ባይዱ的电源，频率计应有指示， 5分钟后开始测量频率。
测量电极上开关的当前位置默认为“1”，连接电极电容C1，记录此时的频率为f01。切换开关至“2”，连接电极电容C2 ，记录此时的频率为f02。

介电常数测量

介电常数测量引言介电常数是材料在电场中的响应能力的度量，是一个描述材料电介质特性的重要物理量。

测量材料的介电常数可以帮助我们了解材料的电性能和应用潜力。

本文将介绍介电常数的概念和测量方法，并介绍几种常见的介电常数测量技术。

介电常数的定义介电常数是材料对电场作用的响应能力的度量。

它是通过比较在电场中和无电场中材料的性能来确定的。

介电常数通常是一个复数，包括实部和虚部，分别表示材料的电容率和损耗因子。

电容率描述了材料对电磁场的响应能力，而损耗因子描述了材料在电场中能量耗散的程度。

介电常数测量方法测量材料的介电常数可以采用多种方法，以下是几种常见的介电常数测量技术。

平行板电容法平行板电容法是一种常用的介电常数测量方法。

它通过测量两块平行金属板之间的电容来确定材料的介电常数。

首先，将待测材料放置在两块平行金属板之间，然后将电场施加于其上。

根据电容公式C=Q/V，通过测量电容C和电场电压V，可以计算出材料的介电常数。

谐振法谐振法是一种通过测量材料的谐振频率来确定其介电常数的方法。

谐振法利用材料在特定频率下的介电或磁感应能量储存和释放特性。

通过改变外加电场的频率，找到材料的谐振频率，然后根据谐振频率和其它已知参数计算出介电常数。

微波法微波法是一种通过测量材料在微波频率下的传输特性来确定其介电常数的方法。

微波法利用材料对微波的反射、透射和吸收特性来计算介电常数。

通过测量微波在材料中的传播速度和衰减率，可以得到材料的介电常数。

恒压干燥法恒压干燥法是一种基于湿度变化来测量材料的介电常数的方法。

它利用材料吸湿时导致的电容量的变化来计算介电常数。

通过控制恒定的压力和温度，并测量湿度传感器的电容变化，可以计算出材料的介电常数。

总结介电常数是描述材料对电场作用的响应能力的物理量，对于研究材料的电性能和应用具有重要意义。

本文介绍了介电常数的定义和测量方法，包括平行板电容法、谐振法、微波法和恒压干燥法。

不同的方法适用于不同类型的材料和频率范围。

介电常数的测量

介电常数的测量介电常数是衡量物质对电场的响应程度的物理量，它描述了物质中电荷分布发生变化时，电场强度的变化程度。

介电常数的测量是研究电介质性质的重要手段之一。

本文将介绍介电常数的测量方法、原理和应用。

一、介电常数的测量方法1. 平行板电容法：平行板电容法是最常用的测量介电常数的方法之一。

它通过测量电容器中电容的变化来确定介电常数。

具体步骤是：首先将待测介质填充在电容器的两个平行金属板之间，然后将电容器连接到电源，施加电压使电容器充电，测量电容器的电容值。

接着将待测介质更换为真空，再次测量电容值。

由于真空的介电常数为1，通过比较两次测量结果，即可得到待测介质的介电常数。

2. 微波谐振法：微波谐振法适用于介电常数较高的样品测量。

它利用谐振腔中的电磁波传播特性来测量介电常数。

谐振腔是一个封闭的金属腔体，内部有一个微波源和一个探测器。

首先将待测样品放入谐振腔中，调节微波源的频率使得谐振腔中的电磁波与样品发生共振。

然后测量共振频率和带宽，通过计算可以得到样品的介电常数。

3. 椭圆偏振法：椭圆偏振法适用于测量透明介质的介电常数。

它通过测量透射光的偏振状态来确定介电常数。

实验装置由光源、偏振片、样品和偏振分析器组成。

首先将光源发出的光通过偏振片偏振，然后透过待测样品，最后通过偏振分析器测量透射光的偏振状态。

根据透射光的偏振状态的变化，可以求得样品的介电常数。

介电常数是指电介质中电场强度和电位移的比值。

在测量过程中，通过施加电场或电磁波，观察电介质的响应，从而得到介电常数。

不同的测量方法利用了不同的原理，但核心思想都是基于电场对电荷分布的影响。

三、介电常数的应用1. 电子器件设计：介电常数是电子器件中常用材料的重要参数之一。

通过测量介电常数，可以选择合适的介质材料，优化电子器件的性能和稳定性。

2. 电力系统：介电常数的测量在电力系统中也有重要应用。

电力系统中的绝缘材料，如电缆、绝缘子等，其介电常数的准确测量对于确保电力系统的安全运行至关重要。

物理实验技术中的介电常数测量使用方法

物理实验技术中的介电常数测量使用方法引言:在物理实验中，介电常数是一个重要的物理参数。

介电常数描述了介质对电场的响应性质，是评价介质电绝缘性能的指标之一。

本文将介绍一些常见的测量介电常数的方法和使用技巧。

一、电容法测量介电常数:电容法是最常见的介电常数测量方法之一。

该方法是通过测量被测材料构成的电容器的电容值来获得介电常数。

具体实验步骤如下：1. 准备两块平行金属板，将被测材料放置在两板之间。

2. 将平行板电容器连接到电源和电容计上。

3. 调节电压使电容器达到稳态，记录下电容计的读数。

4. 将被测材料更换为真空介质，重复步骤3。

5. 根据所测得的电容值和真空电容值，计算出被测材料的介电常数。

二、恒电流法测量介电常数:恒电流法是另一种常用的介电常数测量方法。

该方法通过在被测材料上施加一个恒定的电压，然后测量通过材料的电流来确定介电常数。

具体实验步骤如下：1. 准备一块被测材料的样品。

2. 将样品放置在电流计回路中，施加一个恒定电压。

3. 测量通过样品的电流。

4. 根据实际电流和所施加电压，计算出被测材料的介电常数。

三、微波法测量介电常数:微波法是一种无线电波测量介电常数的方法。

该方法使用微波源和探测器来测量介质的透射和反射特性，并根据这些特性来计算介电常数。

具体实验步骤如下：1. 设置微波源和探测器，使它们相对于被测样品呈一定的几何关系。

2. 发射微波信号，并观察被测样品的透射和反射特性。

3. 根据透射和反射特性计算出被测样品的介电常数。

四、离子迁移法测量介电常数:离子迁移法是一种特殊的介电常数测量方法，适用于液态介质。

该方法通过测量电离物质在介质中的迁移速度和电场强度来确定介电常数。

具体实验步骤如下：1. 在被测介质中加入适量的电离物质。

2. 在介质中施加一个电场，并观察电离物质的迁移速度。

3. 根据迁移速度和电场强度计算出介质的介电常数。

结论:通过以上介绍的几种测量介电常数的方法，我们可以在实验中根据具体情况选择适合的方法来测量介电常数。

介电常数测定

频率?只有少数材料如聚苯乙烯聚丙烯聚四氟乙烯等在很宽的频率范围内相对介电常数和介质损耗q数是基本恒定的因而一般的绝缘材料必须在它所使用的频率下测量介质损耗因数和相对须在它所使用的频率下测量介质损耗因数和相对介电常数
介电常数的测定
第二组
概念
• 绝缘材料的介电常数，是表示在单位电场中，单位体积内积蓄的电能的大小
• 4.电场强度 • 存在界面极化时，自由离子的数目随电场强度的增加而增加，其损耗指数最大值的大小和位置也随此而变 • 在较高的频率ห้องสมุดไป่ตู้，只要绝缘材料不出现局部放电，相对介电常数和介质损耗E数与电场强度无关，
固体测量电极
固体测量电极中上电极与下电极构成一组平行板电容器。上电极与千分尺相连，调节千分尺即可改变平行板电容器的间距，并从千分尺刻度上读出平行板电容器极板的间距。电极通过电极引出插座与测量仪器相连接。
实验内容
电桥法测固体电介质的介电常数
检查电极千分尺的零位，将极板间距调到零，接近零位时要慢慢旋动顶部旋钮，听到“咯、咯”声停止旋转，记录零位读数D0。按图将固体介质测量电极连接到交流电桥的测试台上。调节极板间距D = 5.000mm 从交流电桥上记录极板间为空气时的电容量C1 。将固体样品慢慢放入两极板之间，放入样品时不得碰到上电极，以免改变极板间距。记录放入样品时的电容量C2。反复将样品取出及放入，重复三次记录C1和C2。用千分尺测出样品的厚度t，用游标卡尺测出样品直径d ，均应在不同位置重复测量三次。
实验原理
绝缘材料的相对介电常数是电极间及其周围的空间全部充以绝缘材料时，其电容Cx同样构型的真空电容器的电容C。之比:
测试标准：GB1409-88

介电常数及其测量方法概述

（ＴＤＲ）、
Hale Waihona Puke 介质介电常数描述了电磁波与介质的相互作用及变化，为了划分不同介质，提出了采用介电常数来划分不同
介质的的方法。本文介绍了介电常数的基本知识及测量方法，介绍了实验室的几种测量方法：时域反射法空间波法、同轴线法、谐振环法，为实验测量提供参考。关键词介电常数空间波同轴线
文献标识码：Ａ中图分类号：ＴＢ３０
气＝（ｃｏｓ０一 √ ｉｎＯ）ｌ（Ｅ，ｃｏｓＯ＋－，，／ｅ，－ｓｉｎ）（２．２）１介电常数的基本概念介质在外加电场会产生感应电荷而削弱电场，原外加电上式中￡为目标体相对介电常数且￣＝Ｅｒ＇－８ｒ，日为垂直极场（真空中）与介质中电场比值即为介电常数。静电场中电通化反射系数，Ｒ。为水平极化反射系数。量密度Ｄ见式（１．１）：若介电常数满足Ｉ＿ｊ￡／（￡－ｓｉｎ２０）Ｉ＜１，令Ｐ＝ √ 一一ｓｉｎ２０￣．Ｊ）Ｄ＝￡ｏＥ＋Ｐ（１．１）由上式的Ｒｏ和凡可推导出公式（２．３）、（２．４）：１Ｒｏｌ＝［（ｃｏｓ０．Ｐ）＋／４Ｐ］／［（ｃｏｓ０＋Ｐ）＋Ｖ４ｐ２】（２－３）Ｄ＝ｅｏＥ（１十）＝ｅｏＥｅ，＝ｅＥ（１．２）
21时域反射法3总结时域反射法tdr类似于雷达系统首先向待测物发射本文介绍了介电常数的基本概念及几种测量方法并对电磁波通过记录分析反射波形来确定待测物的距离进而判这几种常见的方法进行了分析和比较
