电力系统试卷答案最全
(完整版)电力系统稳态分析考试试卷及解析
电力系统稳态分析一、单项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 双绕组变压器的变比为110±8×1.25%/11，+4档分接头对应的变比为（）。
A. 114.5/11B. 115.5/11C. 116.5/11D. 117.5/112. 电力网络的无备用接线不包括（）。
A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络3. 下列说法不正确的是（）。
A. 中性点经消弧线圈接地时，有过补偿和欠补偿之分。
B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。
C. 过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。
D. 在实践中，一般采用欠补偿的补偿方式。
4. 频率的二次调整是由（）。
A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的5. 双绕组变压器的电阻（）。
A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算6. 隐极式发电机组运行极限的原动机功率约束取决于（）。
A. 原动机的额定视在功率B. 原动机的额定有功功率C. 原动机的额定无功功率D. 原动机的最大机械功率7. 电力系统电压波动产生的原因有（）。
A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为（102%～105%）UN电压调整方式是（）。
A. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法正确的是（）。
A. 发电机的额定电压为线路额定电压的105%。
B. 变压器一次侧额定电压等于用电设备额定电压105%。
C. 变压器一次侧额定电压等于线路额定电压的110%。
D. 用电设备的额定电压为线路额定电压95%。
电力系统自动化期末考试卷及参考答案
电力系统自动化期末考试卷一、填空题（每空1分，共26分）1、同步发电机并网方式有两种，这两种方法为：自同期并网、准同期并网。
2、同步发电机并列的滑差角频率允许值ωsy为2rad/s，则脉动电压周期为 pi (s)。
3、同步发电机并列的理想条件表达式为：角差为0 、压差为0 、频差为0 。
4、同步发电机与无穷大系统并联运行时，调节发电机的励磁不改变有功功率，改变无功功率。
（填改变或不改变）5、同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。
6、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组的调差系数的标么值为R*= 0.05 （有名值或标厶值均可）7、电力系统最经济的分配准则是等微增率法则。
8、励磁系统向同步发电机的转子提供励磁电流，励磁电源由发电机本身提供的励磁系统称之为自励系统。
9、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定。
10、当同步发电机进相运行时，发出有功功率，吸收无功功率（指相对于系统）11、AGC属于频率的二次调整，EDC属于频率的三次调整。
12、常用的无功电源包括发电机、电容器、电抗器、调相机。
13、变压器可以调节系统电压，不是无功电源（填可不可以，是不是）三、名词解释（前四题每题3分，第5题6分，共18分）1、AGC （要求写出英文全称并解释）自动发电量控制AGC（Automatic Generation Control）2、RTU （要求写出英文全称并解释）二、选择题（每空1分，共10分）1、同步发电机机端电压与电网电压的差值的波形是（ C ）线性整步电压的波形是（ B ）A、正弦波B、三角波C、正弦脉动波D、方波2、下面关于无功电源的正确描述是（ A ）A、发电机是基本的无功电源B、并联电容量可以吸收无功也可以补偿无功C、SVC只能补偿无功，不能吸收无功D、调相机只能发出无功功率3、图四个脉动电压波形，问最适合并列条件的是（ A），电压差从小到大排列是（ acbd ）。
电力系统分析基础试题及答案解析
电力系统分析基础试卷1一、简答题（15分） 电网互联的优缺点是什么 影响系统电压的因素有哪些在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么 电力系统的调压措施和调压方式有哪些什么是短路冲击电流产生冲击电流最恶劣的条件有哪些二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L 1G 1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。
四、（15分）在如图所示的两机系统中，负荷为700MW 时，频率为50Hz ，若切除100MW 负荷后，系统的频率和发电机的出力各为多少五、（15分）设由电站1向用户2供电线路如图，为了使用户2能维持额定电压运行，问在用户处应装电容器的容量是多少（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f 点发生BC 相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA ，UB=Uav ）故障点A 相各序电流和电压的有名值、A 相各序电流向量图。
中性点电位Un 是多少KVXn 是否流过正、负序电流 Xn 的大小是否对正、负序电流有影响P GN =500MW σ%=4P GN =450MW σ%=5负荷的单位调节功率K L*=1.5七、（15分）电力系统接线如图所示，元件参数标于图中，当f 点发生三相短路时， 若要使短路后的短路功率Sf 不大于250MVA ，试求(SB=100MVA ，UB= Uav) 线路允许的电抗有名值XL发电机G1、G2的计算电抗电力系统分析基础试卷2一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压 什么是电压损耗、电压降落、电压偏移电力系统采用分裂导线有何作用简要解释基本原理。
电力系统考试试卷1(带答案)
单项选择题：1．通常所说的交流电压220V或380V，是指它的() ( d )( A ) 平均值( B ) 最大值( C ) 瞬时值( D ) 有效值2．我国现行电力网中，交流电压额定频率值定为()。
( a )( A ) 50Hz ( B ) 60Hz ( C ) 80Hz ( D ) 25Hz3．DD862型电能表是()。
( a )( A ) 单相有功电能表( B ) 三相三线有功电能表( C ) 三相四线有功电能表( D ) 单相复费率电能表4．对于单相供电的家庭照明用户，应该安装( a )( A ) 单相长寿命技术电能表( B ) 三相三线电能表( C ) 三相四线电能表( D ) 三相复费率电能表5．某一单相用户使用电流为5A，若将单相两根导线均放入钳形表表钳之内，则读数为()。
( d )( A ) 5A ( B ) 10A ( C ) 5A ( D ) 0A6．在串联电路中各个电阻通过的()都是相同的。
( a )( A ) 电流( B ) 电压( C ) 电量( D ) 功率7．下述单位中，目前不允许使用的是（）。
( A )( A ) KV ( B ) V•A ( C ) var ( D ) kW•h8．有两个正弦量，其瞬时值的表达式分别为u＝220sin(ωt－10°)V，i＝5sin(ωt－40°)A。
那么()。
( b )( A ) 电流滞后电压40°( B ) 电流滞后电压30°( C ) 电压滞后电流50°( D ) 电压滞后电流30°9．我国的长寿命技术单相电能表一般采用()。
( c )( A ) 单宝石轴承( B ) 双宝石轴承( C ) 磁推轴承( D ) 电动轴承10. 若正弦交流电压的有效值是220V，则它的最大值是() ( b )( A ) 380 ( B ) 311 ( C ) 440 ( D ) 24211．电容器在电路中的作用是()。
电力系统分析练习题库(含参考答案)
电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。
A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。
A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。
A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。
A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。
A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。
A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。
A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。
A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。
电力系统分析试卷及答案

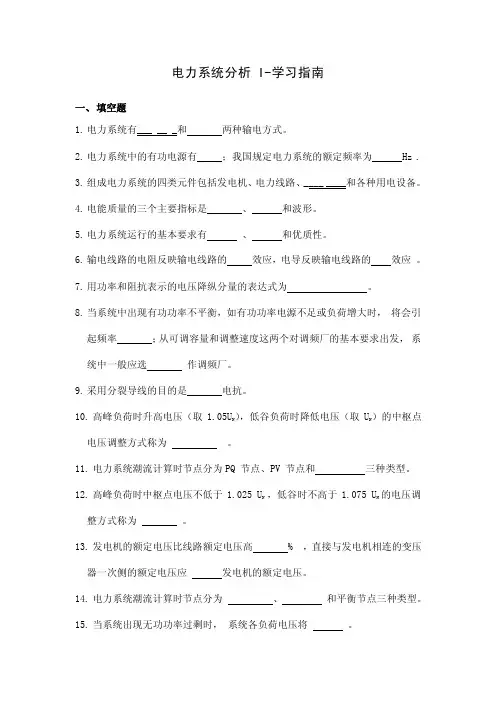

电力系统分析 I-学习指南一、填空题1.电力系统有___ __ _和两种输电方式。
2.电力系统中的有功电源有；我国规定电力系统的额定频率为 Hz .3.组成电力系统的四类元件包括发电机、电力线路、____ ____和各种用电设备。
4.电能质量的三个主要指标是、和波形。
5.电力系统运行的基本要求有、和优质性。
6.输电线路的电阻反映输电线路的效应，电导反映输电线路的效应。
7.用功率和阻抗表示的电压降纵分量的表达式为。
8.当系统中出现有功功率不平衡，如有功功率电源不足或负荷增大时，将会引起频率；从可调容量和调整速度这两个对调频厂的基本要求出发，系统中一般应选作调频厂。
9.采用分裂导线的目的是电抗。
10.高峰负荷时升高电压（取1.05U N），低谷负荷时降低电压（取U N）的中枢点电压调整方式称为。
11.电力系统潮流计算时节点分为PQ 节点、PV 节点和三种类型。
12.高峰负荷时中枢点电压不低于1.025 U N ，低谷时不高于1.075 U N的电压调整方式称为。
13.发电机的额定电压比线路额定电压高 % ，直接与发电机相连的变压器一次侧的额定电压应发电机的额定电压。
14.电力系统潮流计算时节点分为、和平衡节点三种类型。
15.当系统出现无功功率过剩时，系统各负荷电压将。
16.若某系统的线电压基准值取U B,功率基准值取S B，则其阻抗的基准值Z B（用U B和S B表示）可以表示为。
17.升压变压器二次侧额定电压比线路额定电压高 %.18.电压偏移是线路或变压器的一端的实际运行电压与的数值差。
19.当系统中出现有功功率不平衡，如有功功率电源富余或负荷减小时，将会引起频率。
20.电力系统有功功率的一次调整指的是由发电机组的对变动幅度很小的负荷引起的频率偏移所进行的调整；二次调整指由发电机的对变动幅度较大的负荷引起的频率偏移所进行的调整。
21.环网潮流的自然分布是按线路的__ __来分布的。
22.电力系统电压的运行管理主要是通过对电压中枢点电压的监视和控制来实现的，中枢点的调压方式有、和三种。
(完整版)电力系统分析试题及参考答案
作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统基础试题及答案
电力系统基础试题及答案试题一1. 电力系统是由哪些基本组成部分构成的？答案：- 发电机组- 输电线路- 变电站- 配电网2. 什么是电力系统的传输和分配？答案：传输指电能从发电厂输送到不同地区的过程，而分配指将电能分配给最终用户的过程。
3. 什么是电力负荷？答案：电力负荷是指电力系统上设备、机械和消费者所使用的电能。
4. 请列出电力系统的三种主要电网类型。
答案：- 交流电网（AC）- 直流电网（DC）- 混合电网（Hybrid）试题二1. 请解释电力系统中的三相交流电是如何工作的。
答案：三相交流电是由三根相位相差120度的交流电线组成的系统。
在这个系统中，电流和电压沿着三条线相互交叉流动，这种交替的流动产生了稳定的电力供应。
2. 请解释电力系统中的发电机组。
答案：发电机组是将机械能转化为电能的设备。
它通常由发电机和发动机组成，发动机提供机械能，而发电机则将机械能转化为电能。
3. 当电力负荷增加时，电力系统的哪个组成部分会自动调节以满足需求？答案：变电站是电力系统中能自动调节电力输出以满足负荷需求的组成部分。
当电力负荷增加，变电站会增加输出电压和电流，以满足负荷需求。
试题三1. 什么是电力系统的黑启动？答案：电力系统的黑启动指在整个系统发生大面积停电后，重新启动电力系统的过程。
2. 什么是电力系统的故障？答案：电力系统的故障指电力系统中出现的电力供应中断、电气设备损坏或其他异常情况。
3. 请解释电力系统中的保护装置的作用。
答案：保护装置在电力系统中起到监测、检测和隔离故障的作用。
当电力系统中出现过载、短路或其他异常情况时，保护装置会自动切断电力供应，以保护设备和人员的安全。
以上是电力系统基础试题及答案。
请根据需要进行学习和复习。
国家电网考试电力系统分析题库含答案
国家电网考试电力系统分析题库含答案电力系统分析题库一一、单项选择题1、对电力系统的基本要求是（）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。
A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是（）。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（）。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1 倍。
7、衡量电力系统运行经济性的主要指标是（）。
A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。
8、关于联合电力系统，下述说法中错误的是（）。
A、联合电力系统可以更好地合理利用能源；B、在满足负荷要求的情况下，联合电力系统的装机容量可以减少；C、联合电力系统可以提高供电可靠性和电能质量；D、联合电力系统不利于装设效率较高的大容量机组。
(答案)电力系统分析基础试卷
一、填空题（10分，每题2分） 1. 无功功率的单位是（MVar ），有功功率的单位是（MW ）。
2. 20万千瓦=(200 ) MW ，220kV=（22 ）万伏。
3. 变压器短路损耗单位为kW 、额定容量单位为MV A 、额定电压单位为kV 表示时变压器的电阻T R =（221000k N NP U S ）Ω。
4. 输电效率%=（21100P P ⨯）。
5. 电力系统一次调频由（调速器）动作实现，二次调频由（调频器）动作实现。
二、简答题（30分，每小题5分）1. 我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？2. 架空输电线路为什么要进行换位，画出一个整循环的换位图？ 答：使三相参数平衡，避免由于参数不平衡称引起不对称电流。
3. 在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知量和未知量各是什么？ 答：分三种类型（1）PQ 节点：已知Pi,Qi ，求,ei, fi （ Ui, δi, ），如负荷节点（或发固定功率的发电机节点），数量最多；（2）PV 节点：已知Pi, Ui ，求, Qi, δi, ，对电压有严格要求的节点，如电压中枢点；（3）平衡节点：已知Ui ， δi,，求, Pi, Qi, ，只设一个。
4. 电力系统的调压措施有哪些？ 答：（1）借改变发电机端电压调压；（2）借改变变压器变比调压； （3）借改变系统参数调压；（4）借改变系统无功分布调压。
5. 什么是短路冲击电流？产生冲击电流的条件有哪些？ 答：短路冲击电流指短路后出现的最大电流瞬时值。
产生条件：（1）短路前为空载（2）短路回路为纯L 电路（3）短路瞬间0U =即0o α=或180o α=6. 哪些种类的短路故障会产生零序电流？零序电流和直流电流有何区别？ 答：单相接地短路和两相短路故障会产生零序电流。
零序电流三相大小幅值相等，相位相同，但是是正弦交流量，而非直流量。
三、（10分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。
电力系统分析练习题含答案
电力系统分析练习题含答案一、单选题（共40题，每题1分，共40分）1、1l0kV及以上的电力系统应采用中性点运行方式是(____)。
A、不接地或经消弧线圈接地B、直接接地C、不接地D、经消弧线圈接地正确答案：B2、网络中某些节点的功率是由两侧向其流动，这种节点称为(____)。
A、电压分点B、电流分点C、功率分点D、电抗分点正确答案：C3、电力线路的平均额定电压较线路额定电压约高出(____)。
A、±5%B、10%C、5%D、±10%正确答案：C4、变压器消耗的无功功率是(____)。
A、容性B、不确定C、感性D、为0正确答案：C5、系统发生短路故障后，越靠近短路点，正序电压(____)。
A、越低B、不确定C、不变D、越高正确答案：A6、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。
A、3%B、2.86%C、2.94%D、5%正确答案：D7、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。
A、242kV,12lkVB、220kV,121kVC、220kV,115kVD、220kV,110kV正确答案：B8、单相短路接地的附加电抗等于(____)。
A、负序电抗串联零序电抗B、负序电抗C、负序电抗并联零序电抗D、0正确答案：A9、有功负荷备用一般为最大负荷的(____)。
A、2%-5%B、5%-1O%C、4%-5%D、5%-7%正确答案：A10、对电力系统并列运行的暂态稳定性而言，最不利的短路故障是(____)。
A、两相短路接地B、单相接地短路C、三相短路D、两相短路正确答案：C11、在变压器的参数计算中，用空载试验特性数据求的是(____)。
A、电阻和电抗B、电阻和电纳C、电抗和电导D、电导和电纳正确答案：D12、电力系统中的有功电源是(____)。
A、同步发电机B、静电电容器C、静止补偿器D、同步调相机正确答案：A13、两相短路接地的附加电抗等于(____)。
电力系统分析试题答案(全)
电力系统分析试题答案（全）自测题（一）—电力系统的基本知识一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。
A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是（）。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（）。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。
7、衡量电力系统运行经济性的主要指标是（）。
A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。
电力系统暂态分析试卷及答案5套
电力系统暂态分析试卷（1）一、（25分）简答1．什么是电力系统短路故障？故障的类型有哪些？2．列出电力系统的各电压等级对应的平均额定电压？3．同步发电机三相短路时为什么要进行派克变换？4．分裂电抗的作用是什么？5．简述运算曲线法计算三相短路电流的步骤。
二、(15分)下图为一无穷大功率电源供电系统，设在K点发生三相短路，如果设计要求通过电源的冲击电流不得超过30 KA,问并行敷设的电缆线路最多容许几条？(K M=1.8)若选S B=100 MVA，U B=U av，试计算：(1) 电源G及系统S对f 点的转移电抗x Gf、x Sf。
(2) 如果根据运算曲线查得t = 0.2 秒时电源G的短路电流标么值为=2.6，则t = 0.2 秒时短路点总电流的有名值是多少？IG02.''四、（10分）系统接线如图所示, 当f 点发生不对称接地短路故障时, 试作出相应的各序等值网络。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)五、（10分）如图所示系统，电抗为归算到统一基准值下的标么值（S B =100MVA ，U B =平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的A 相正序电流有名值，（1）三相短路；（2）A 相接地短路；六、（10分）如图所示系统，求发电机电势E q 和静态稳定储备系数K p ？（注：图中参数为归算到统一基准值下的标么值S B =100MVA ，U B =平均额定电压）七、（15分）有一简单系统，已知发电机参数2.0='dx ，E΄ =1.2，原动机功率P T =1.5，线路参数如图所示，无穷大电源电压000.1∠=c U ，如果开关K 突然合上，电容电抗Xc=0.3试判断该系统能否保持暂态稳定?电力系统暂态分析试卷(2)一、简答（25分）1. 什么是短路？简述短路的现象和危害？2. 什么是短路冲击电流？出现冲击电流的条件是什么？3. 为什么同步发电机定、转子绕组的电感系数矩阵中会有零元素？4. 变压器中性点接小电阻的作用是什么？简要分析理由。
电力系统分析基础试题及答案解析
电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。
四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。
中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。
在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。
电力系统分析练习题(附参考答案)
电力系统分析练习题（附参考答案）一、单选题（共100题，每题1分，共100分）1、系统中有功功率不足，会造成( )。
A、电压水平上升；B、频率下降。
C、电压水平下降；正确答案：B2、电力系统潮流计算中变压器采用型等值电路，而不采用T型等值电路的原因是（）。
A、采用B、采用C、采用采用D、采用采用正确答案：C3、通常有载调压变压器的可调抽头在变压器的哪一侧？( )A、高压侧B、两侧C、低压侧D、不一定正确答案：A4、对电力系统运行的基本要求是：A、在安全前提下，保证质量，力求经济；B、在安全前提下，力求经济，保证质量。
C、在优质前提下，保证安全，力求经济；D、在经济前提下，保证安全，力求优质；正确答案：A5、分裂导线的电抗比普通钢芯铝绞线的电抗A、小B、相等C、不确定D、大正确答案：A6、系统发生单接地短路故障时，复合序网的连接方式为（）A、正序、负序并联、零序网开路B、正序、负序、零序串联C、零序、负序并联，正序开路D、正序、零序并联、负序开路正确答案：B7、在电力系统的下列接线方式中，属于有备用接线的是（）A、单回路链式接线B、单回路放射式接线C、单回路干线式D、两端供电网正确答案：D8、当系统频率发生变化后，发电厂依据调度员命令增减负荷，属于频率的（）调整A、四次B、三次C、二次D、一次正确答案：C9、在下面给出的各组电压中，完全属于电力系统额定电压的一组是（）。
A、500kv、220kv、110kv、35kv、10kv。
B、500kv、230kv、121kv、37kv、10.5kv；C、525kv、242kv、121kv、38.5kv、11kv；D、525kv、230kv、115kv、37kv、10.5kv；正确答案：A10、输电线路单位长度的电阻主要决定于（）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细正确答案：D11、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。
电力系统分析试卷及答案完整版
电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。
8、试画出电力线路等值电路。
二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。
四93kW,短路电压耗、G、B。
五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。
工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。
试求归算到220千伏侧的变压器参数。
（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。
表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.发电机励磁系统主要由励磁调节器，励磁功率单元组成，前者按来源可分为自励、他励，自并励三种形式，后者正常运行时能够自动跟踪频率的变化自动改变有功功率。
2.发电机调差特性一共分为3种，分别是无差调节，正调差调节，负调差调节，多台发电机并列运行时，发电机一般采用正调差调节。
3.PSS的作用产生一个正阻尼以抵消励磁控制系统的负阻尼使低频振荡消失分为相位校正环节和信号复归环节
4.无刷励磁系统如何实现消除电刷的：主励磁机采用磁极静止，电枢旋转的结构。
5.电网频率：调节频率等同于调节发电机组的转速。
6.电力系统调度采用的安全分析方法是：预想事故分析。
7试简述发电机自动准同期的理想条件，并简述发电机自动准同期的过程。
并列断路器两侧电源电压三个状态量相等，即频率相等，电压幅值相等，相角差为0
过程：（1）发电机升速到接近同步转速（2）将励磁电流加到转子中（3）把发电机投入系统（4）同步运行
8.什么是发电机的强励作用？强励作用对电力系统运行有什么影响？对强励作用有什么要求？
作用：电力系统发生故障时，系统母线电压极度降低，系统无功缺额很大，需在极短时间补足无功缺额，以使系统迅速恢复正常。
影响：(1)有助于继电保护的正确动作(2)有助于电动机的自启动、(3)提高系统的稳定性要求：（1）励磁机的响应速度要快，励磁机的时间常数小。
（2）发电机的转子磁场的建立速度要快。
9.是作图简述励磁系统对电力系统静态稳定性和暂态稳定性的影响。
静态：调节励磁系统使得E’为常数，从而有效提高系统的静态稳定极限。
暂态：使得发电机内电动势上升而增加电功率输出，提高功率极限，从而减少加速面积，增加减速面积，提高暂态稳定性。
10.试解释什么是低周减载装置的特殊级（附加级），为什么需要该级，该级的动作频率如何整定？
自动低频减负荷装置分为两组，基本轮和特殊轮，基本轮为快速动作，用以抑制频率下降，特殊轮则为在基本轮动作后，用以恢复系统频率到可以操作的较高数值。
在第i轮动作后系统频率稳定，在低于恢复频率的低限，但是又不足以使i+1轮减负荷装置动作。
启动频率不低于前面基本轮的启动频率，动作时限为系统时间常数的2-3倍，最小工作时间为10-20S 11.自动发电量控制（AGC）系统的任务是什么？
（1）维持系统频率为额定值，在正常稳态情况下，频率偏差在0.05-0.2HZ内（2）控制地区电网间联络线交换功率与计划值相等，实现各地区有功就地平衡（3）安全运行前提下，所管辖系统范围内，机组间负荷实现经济分配。
12.EMS包涵哪几类软件？数据采集及监控（SCADA），自动发电控制（AZC），经济调度控制（EDC）,电力系统状态估计，安全分析，调度员模拟培训系统（DTS）.
13.作图简述发电机转子回路的灭磁问题及快速灭磁原理（以直流励磁机系统为例）
如何在很短时间内使发电机转子磁场内部存储的大量能量迅速消失，而不至于在发电机内部产生危险的过电压，这就是转子灭磁问题。
灭磁过程中，转子绕组端电压可以被控制，R越大，转子绕组端电压衰减越快，灭磁过程越快，但转子绕组端电压越大。
R越小，转子绕组绕组端电压也就越小，但转子绕组端电压衰减越慢，灭磁过程也越慢。
14.电力系统的运行状态，相互之间的关系？1）运行状态：正常状态、警戒状态、紧急状态、系统崩溃、恢复状态。
2）正常状态下稳定储备减少，稳定裕量不足就进入了警戒状态，此时如果进行正确的预防性控制，可回到正常状态，否则，当不等式约束遭到破坏
后就进入了紧急状态，此时实施紧急控制可是系统恢复警戒状态或正常运行状态，否则，持续运行下去，造成解裂切负荷等后果，系统就崩溃，崩溃之后，正常情况下会进入重新并列、恢复对用户供电的恢复状态，如果这步进行正确，则系统恢复到正常状态。
需要指出的是，警戒状态和紧急状态下，可以使系统运行状态反向回到正常状态或者上一个状态，进入崩溃之后，就只能通过恢复状态进入正常状态。
1．自动准同期装置的功能包括：调整待并发电机电压频率，幅值，初相角。
不包括调整发变组变压器的分接头。
2.同步发电机准同期并列操作的理想条件是：待并发电机端电压的频率、幅值和相位等于同期点处系统电压幅值。
3.自动准同期装置中当频率差值非常接近于零时：此时应保持当前状况不变，等待合闸时机
4.直流励磁系统不能用在100MW以上发电机组上，为什么？直流励磁系统容量不够。
5.自励式和他励式励磁机系统的区别是：他励式有副励磁机
6.电压响应比是下列哪个工作过程的重要指标：强励过程。
7.无刷励磁系统是如何实现消除电刷的？主励磁机采用磁极静止、电枢旋转的结构。
8.两台并联运行的机组之间无功功率的增量按下列哪个规律分配？与机组的无功特性调差系数呈反比。
10. 具有自并励磁系统的同步发电机灭磁方法是？利用可控硅整流桥的逆变方式来灭磁。
12.励磁系统有哪些种类，及优缺点。
直流励磁机运行维护繁杂，反应速度慢，但工作可靠性高；交流励磁机系统机组容量增大，机械整流困难，大功率半导体技术成熟；静止励磁系统简便，可靠性高，获得较快的励磁电压响应速度，由发电机提供励磁能量，在机组甩负荷时过电压低。
13.低频对电力系统危害。
系统频率降低较大时，对系统运行极为不利，甚至会造成系统崩溃的结果。
1对汽轮机的影响，导致汽轮机的叶片产生裂纹，甚至出现断裂。
2发生频率崩溃现象，频率降低，导致火电厂厂用机械出力降低，则锅炉出力也随着降低，发电厂出力也降低，最终又导致了频率降低的重复过程。
3发生电压崩溃现象，频率降低使得发电机转速下降，电动势下降，加剧无功不足，电压水平下降。
14．低频减载装置
当电力系统因事故出现严重的有功功率缺额时，其频率将随之急剧下降，其下降值与功率缺额有关，频率降低较大时，对系统运行极为不利，甚至会造成系统崩溃的严重后果，自动低频减载装置是防止发生上述事故的重要对策之一。
当频率下降时，采用迅速切除不重要负荷的方法来制止频率下降以保证电力系统安全，防止事故扩大。
