电阻元件伏安特性测定数据处理

元件伏安特性测试实验报告

元件伏安特性测试实验报告元件伏安特性测试实验报告摘要：本实验旨在通过测试不同元件的伏安特性曲线，分析元件的电流-电压关系。

实验中使用了不同类型的元件，包括二极管、电阻和电容。

通过测试，我们得出了不同元件的伏安特性曲线，并对其特性进行了分析和讨论。

1. 引言元件的伏安特性是描述元件电流和电压之间关系的重要参数。

通过测试元件的伏安特性曲线，可以了解元件的电流传导能力、电压稳定性以及工作范围等信息。

本实验中，我们测试了二极管、电阻和电容的伏安特性，并对其进行了分析和讨论。

2. 实验方法2.1 实验仪器与材料本实验使用的仪器包括数字万用表、直流电源和元件测试台。

材料包括二极管、电阻和电容等。

2.2 实验步骤（1）将二极管连接到元件测试台上，设置直流电源的电压为0V，逐渐增加电压并记录相应的电流值，得到二极管的伏安特性曲线。

（2）将电阻连接到元件测试台上，通过改变直流电源的电压，记录电流值，并绘制电阻的伏安特性曲线。

（3）将电容连接到元件测试台上，通过改变直流电源的电压，记录电流值，并绘制电容的伏安特性曲线。

3. 实验结果与分析3.1 二极管的伏安特性曲线通过实验测试，我们得到了二极管的伏安特性曲线。

在正向偏置情况下，二极管呈现出导通状态，电流随着电压的增加而迅速增加；而在反向偏置情况下，二极管处于截止状态，电流基本为零。

通过分析曲线，我们可以得出二极管的导通电压和反向击穿电压等重要参数。

3.2 电阻的伏安特性曲线电阻的伏安特性曲线是一条直线，表明电阻的电流和电压成正比。

通过实验测试，我们可以得到电阻的电阻值，并验证欧姆定律。

此外，通过观察曲线的斜率，还可以了解电阻的阻值大小。

3.3 电容的伏安特性曲线电容的伏安特性曲线呈现出充电和放电的过程。

在充电过程中，电流逐渐减小，直到趋于稳定；在放电过程中，电流逐渐增加，直到趋于稳定。

通过实验测试，我们可以得到电容的充电时间常数，并分析电容的充放电过程。

4. 结论通过本次实验，我们测试了二极管、电阻和电容的伏安特性曲线，并对其特性进行了分析和讨论。

电学元件伏安特性测量报告

电学元件伏安特性的测量实验报告BME8 鲍小凡 2008013215【实验目的】（1）半定量观察分压电路的调节特性；（2）测定给定电阻的阻值；（3）测定半导体二极管正反向伏安特性；（4）戴维南定理的实验验证。

【实验原理】一、分压电路及其调节特性 1、分压电路的接法如图3.1.1所示，将变阻器R 的两个固定端A 和B 接到直流电源E 上，而将滑动端C 和任一固定端（A 或B ，图中为B ）作为分压的两个输出端接至负载R L 。

图中B 端电位最低，C 端电位较高，CB 间的分压大小U 随滑动端C 的位置改变而改变，U 值可用电压表来测量。

变阻器的这种接法通常称为分压器接法。

分压器的安全位置一般是将C 滑至B 端，这时分压为零。

图3.1.1 分压电路图3.1.2 分压电路输出电压与滑动端位置的关系2、分压电路的调节特性如果电压表的内阻大到可忽略它对电路的影响，那么根据欧姆定律很容易得出分压为：()BC LL BC BCR R U E RR R R R =+-从上式可见，因为电阻R BC 可以从零变到R ，所以分压U 的调节范围为零到E ，分压U 与负载电阻R L的大小有关。

理想情况下，即当R L >>R 时，U=ER BC /R ，分压U 与阻值R BC 成正比，亦即随着滑动端C 从B 滑至A ，分压U 从零到E 线性地增大。

当R L 不是比R 大很多时，分压电路输出电压就不再与滑动端的位移成正比了。

实验研究和理论计算都表明，分压与滑动端位置之间的关系如图3.1.2的曲线所示。

R L /R 越小，曲线越弯曲，这就是说当滑动端从B 端开始移动，在很大一段范围内分压增加很慢，接近A 端时分压急剧增大，这样调节起来不太方便。

因此作为分压电路的变阻器通常要根据外接负载的大小来选用。

必要时，还要同时考虑电压表内阻对分压的影响。

E R A BCR L V E A B C 端位移输出电压 U 理想情况 1/1 1/31/7 RL/R=1/20称为电学元件的伏安特性。

电阻元件伏安特性测定数据处理

五、实验数据及处理1、测量二极管伏安特性(1)测量二极管正向伏安特性l(mA) 0.00 0.30 0.50 1.00 2.00 5.00 8.00 11.00 15.00 u(v)0.0390 0.2255 0.2871 0.3875 0.5394 0.8541 1.1105 1.3327 1.5994 (2)测量二极管反向伏安特性U(V) 0.00 1.00 2.00 3.00 5.00 7.00 9.00 11.00 13.00 15.00 1( PA) 1.63 5.98 6.60 7.08 7.91 8.62 9.32 10.03 10.74 11.49二极管正向dU dI ~ I曲线二极管反向dU・dl~U曲线l=1.50mA 时，动态电阻r = dU=150(")，静态电阻R 0.46333= 309(⑴dl 1.50灯0-dU 6 6.50 5 U=6.50V时，动态电阻r 2.79 10 (⑴,静态电阻R 7.68 10 (⑴dl 8.46 汉10 一3、测量小灯泡的伏安特性电压表量程：7.5V 准确度等级：0.5 内阻：3.75k Q电流表量程：150mA 准确度等级：0.5 内阻：0.3 QU(V) 0.00 0.50 1.00 2.00 3.00 4.00 5.00 6.00I (mA) 0.0 34.9 46.1 66.0 86.2 104.5 120.0 133.24、描绘小灯泡的伏安特性曲线，计算有关数值以U为横轴，为I纵轴，做I ~u特性曲线。

由曲线求出在电压为 5.50V情况下，U=5.50V时，直流电阻R=U3I 126.5 勺0实验时采用的是电流表内接法，则接入相对误差为R A0.3 R x R x -R A43.5-0.3 = 0.7%小灯泡的直流电阻及其接入误差的相对值。

5 505.50=43.5(")。

电阻元件的伏安特性实验报告

竭诚为您提供优质文档/双击可除电阻元件的伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压u与通过该元件的电流I之间的函数关系式I＝f(u)来表示，即用I－u平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压u和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，u＞0的部分为正向特性，u＜0的部分为反向特性。

(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压u作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(u)，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源1台2.直流电压表1块3.直流电流表1块4.万用表1块5.白炽灯泡1只6.二极管1只7.稳压二极管1只8.电阻元件2只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。

调节直流稳压电源的输出电压u，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。

《线性和非线性电阻的伏安特性测量》实验报告,2023

《基础物理实验》实验报告实验：线性和非线性电阻的伏安特性的测量姓名：学号：班级：成绩：合作者：指导教师：日期：2022 年____月____日【注意事项】（在开始实验操作前请仔细阅读以下说明）1．测量时，可调稳压电源的输出电压由0 V缓慢逐渐增加，应时刻注意电压表和电流表的读数，切勿超过规定值。

2．稳压电源输出端切勿碰线短路。

3．测量中，随时注意电流表读数，及时更换电流表量程，勿使仪表超量程。

【预习题】1. 下图分别为纯电阻、白炽灯泡、普通二极管、稳压二极管的伏安特性曲线，请根据伏安特性曲线分析各种电阻有什么特点？答：纯电阻：纯电阻的伏安特性是一条直线，电压与电流成线性关系，电阻数值恒定，为线性电阻。

白炽灯泡：白炽灯泡的伏安特性是关于原点对称的曲线，其斜率由小变大，说明其电阻值由小变到大，白炽灯泡为非线性电阻。

普通二极管：二极管加反向电压时，流过二极管的电流很小，几乎为0，说明电阻非常大，趋于断路；当二极管加正向电压时，刚开始电流变化较小，但电压大于一定值时，电流会随电压的缓慢升高而急剧增大，说明电阻急剧变小，二极管为非线性电阻。

稳压二极管：稳压二极管的正向特性与普通二极管的正向特性相似。

加反向电压时，在某范围内的电压，电流较小；一旦超出一定电压，电流就会突然增加，而稳压二极管上的电压几乎恒定不变。

说明电阻刚开始非常大，随着电压增大，一旦达到一定值时，电阻急剧减小，稳压管为非线性电阻。

2. 电流表内接方式和电流表外接方式分别适用于什么情况？答：电流表内接方式适用于待测电阻值远大于电流表的内阻。

电流表外接方式适用于待测电阻值远小于伏特表的内阻。

【实验目的】1．学习由测量电压、电流求电阻值的方法（伏安法）。

2．通过对二极管伏安特性的测量，了解非线性电学元件的导电特性。

3．学习减少伏安法中系统误差的方法。

【实验仪器】【实验内容与步骤】1．测定线性电阻的伏安特性（1）确定采用外接（内接、外接）法测伏安特性，并按图接线。

伏安特性实验报告结论(3篇)

第1篇一、实验概述伏安特性实验是电学基础实验之一，旨在通过测量电学元件在电压与电流作用下的关系，绘制出伏安特性曲线，从而分析元件的电阻特性。

本实验采用逐点测试法，对线性电阻、非线性电阻元件的伏安特性进行了测量和绘制。

二、实验目的1. 理解伏安特性曲线的概念，掌握伏安特性曲线的绘制方法。

2. 通过实验验证欧姆定律，了解电阻元件的伏安特性。

3. 分析非线性电阻元件的特性，掌握其应用领域。

三、实验原理1. 伏安特性曲线：在电阻元件两端施加电压，通过电阻元件的电流与电压之间的关系称为伏安特性曲线。

根据伏安特性的不同，电阻元件分为线性电阻和非线性电阻。

2. 线性电阻：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，斜率代表电阻值。

其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关。

3. 非线性电阻：非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

四、实验步骤1. 准备实验仪器：直流稳压电源、直流电压表、直流电流表、电阻元件、导线等。

2. 连接实验电路：将电阻元件与直流稳压电源、直流电压表、直流电流表连接成闭合回路。

3. 测量电压与电流：逐步调节直流稳压电源的输出电压，记录对应的电流值。

4. 绘制伏安特性曲线：以电压为横坐标，电流为纵坐标，将实验数据绘制成曲线。

五、实验结果与分析1. 线性电阻伏安特性曲线：实验结果表明，线性电阻元件的伏安特性曲线是一条通过坐标原点的直线。

斜率代表电阻值，与实验理论相符。

2. 非线性电阻伏安特性曲线：实验结果表明，非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线。

在低电压下，电阻值较小，随着电压的增大，电阻值逐渐增大，直至趋于饱和。

这与实验理论相符。

3. 伏安特性曲线的应用：通过伏安特性曲线，可以分析电阻元件在不同电压下的电阻值，从而了解电阻元件的电阻特性。

在工程实践中，伏安特性曲线对于设计电路、选择电阻元件具有重要意义。

伏安法测量电阻的实验数据记录表格

伏安法测量电阻的实验数据记录表格
1. 实验日期，记录实验进行的日期，以便日后查询和参考。

2. 电阻编号，如果实验使用多个电阻器，需要为每个电阻器分
配一个编号，以便区分和识别。

3. 电流（单位，安培），记录每次实验时通过电路的电流数值。

应该进行多次测量，以获得准确的平均值。

4. 电压（单位，伏特），记录与每次测量对应的电路两端的电
压数值。

同样，需要进行多次测量并计算平均值。

5. 电压与电流的对应数值，在表格中创建一列，用于记录每组
电流和电压的对应数值。

这些数值将用于后续绘制伏安特性曲线。

6. 备注，在表格底部或侧边留出空间，用于记录实验过程中的
任何异常或特殊情况，以及实验者的备注和观察。

在记录实验数据时，务必要保持准确性和一致性。

此外，应该
在实验结束后及时整理和归档数据，以便日后分析和参考。

希望这些信息能够帮助你制作伏安法测量电阻的实验数据记录表格。

伏安法测电阻

伏安法测电阻实验报告一、实验目的：1.学会设计用伏安法测电阻的实验电路。

2.掌握各种电阻原件伏安特性曲线的测量方法。

3.学会用作图法处理实验数据。

二、实验原理：1.线性元件和非线性原件当一电阻元件两端加上不同的直流电压U时，元件内则有相应的电流I流过，以电流I为纵坐标，电压U为横坐标，做出I−U关系曲线，这便是该电阻元件的伏安特性曲线。

通常情况下，导电金属丝，碳膜电阻，金属膜电阻等，其伏安特性曲线是一条过原点的直线，如图（1）所示。

这类元件称为线性元件，其阻值是一个不随I,U变化的常量。

对于像晶体二极管，热敏电阻等元件，他们的伏安特性曲线不是一条直线，这类元件称为非线性元件，其阻值不是一个常量。

图（1）2.测量电路的选取利用伏安法测电阻常采用如下图所示的两种类型测量电路。

由图可以得出，测量电路的选取在于电源的选取，变阻器R的选取和电表的选取以及连接方式等几方面。

（1）电源的选取实验时常用的直流电源有三种：直流稳压电源，直流稳流电源和固定电压源（如干电池等）。

实验时电源的选取应使所选电源的额定电压和额定电流同负载的额定电压和额定电流相同或稍大较为理想，余量过大浪费电能，会使调节变粗，若使用不慎也易损坏电表。

（2）变阻器的选取与连接方式变阻器的用途是控制电路中的电压和电流，使其达到某一指定的数值，或使其在一定范围内连续变化。

为此，实验中常用变阻器组成分压电路和限流电路，如上图所示。

分压电路是通过变阻器R的滑动端的移动来改变R X两端的电压；限流电路是通过改变变阻器R的阻值来改变电路中电流的。

实验中如能选用合适的直流稳压电源或是稳流电源，一般可不采用变阻器控制电路。

如选用固定电压电源，则需用变阻器来调节R X两端的电压和通过它的电流。

变阻器的连接方式按如下考虑：如所选电源的额定电流大于负载R X的两倍以上，宜选用分压电路。

该电路调节的范围宽且可以调为零值。

实验中希望改变R时，负载R X两端的电压变化要尽量均匀，否则调节困难，给实验带来不便。

大学物理实验-电阻元件伏安特性的测量

实验报告实验报告专业***** 班级******** 姓名**** 学号******实验课程电阻元件特性的研究指导教师实验日期2017.6.8同实验者实验项目测试线性和非线性元件的 V-A特性实验设备及器材1． 0~20V可调直流稳压电源（带限流保护）。

2．量程可变标准数字电流表（200µA、2mA、20mA、200mA四档，三位半数字显示，精度0.5%）；三位半数显直流电压表（可变量程2V、20V，精度0.5%）。

3．被测元件（金属膜电阻、二极管、稳压管、12V小灯泡）及8根连线。

一、实验目的测试线性和非线性元件的V-A特性。

1．金属膜电阻的V-A特性。

2．二极管的正向和反向V-A特性。

3．稳压管的正向和反向V-A特性。

4．小灯泡的V-A特性。

二、实验原理把直流电压加到某个电阻性元件上，随着电压V的增加，电流I也增加，电压U 和电流I的比值不一定是一个常数。

当U和I成正比，二者之比为常数时，该元件被称为线性电阻元件，而当两者的比值不是一个常数时，则这种元件被称为非线性电阻元件。

把电压U和电流I的对应关系作图，得到的曲线称为该元件的伏安特性曲线。

曲线上某点的坐标值，电压和电流两者之比是一个电阻量，这个电阻称为等效电阻或静态电阻。

这种通过测量电压和电流测出电阻量的方法称为伏安法。

测量V-A特性的电路如图1、图2所示。

图中E为可调直流稳压电源，R为限流电阻，RL为被测元件，○V为三位半数显直流电压表，○A为三位半数显直流电流表。

测量时，当电压表或电流表显示1或－1时，表示已超过量程范围，必须扩大量程。

图1称为电流表内接，图2称为电流表外接。

由于同时测量电压和电流，无论哪种电路都会产生接入误差，现分析如下：1．电流表内接由图1可知，电流表测出流经RL的电流，但电压表测出的是加在RL和电流表两者的电压之和，即由于电流表的接入产生电压的测量误差UA。

从相对接入误差UA/UD可知，若电流表内阻RA<<RL，则UA<<UD，相对接入误差很小；反之若电流表内阻较大，就会造成不小的接入误差，所以电流表的内阻越小越有利于测量。

电学元件伏安特性的测量实验报告

电学元件伏安特性的测量实验报告篇一：电路分析实验报告(电阻元件伏安特性的测量) 电力分析实验报告实验一电阻元件伏安特性的测量一、实验目的：（1）学习线性电阻元件和非线性电阻元件伏安特性的测试方式。

（2）学习直流稳压电源、万用表、电压表的使用方法。

二、实验原理及说明（1）元件的伏安特性。

如果把电阻元件的电压取为横坐标，电流取为纵坐标，画出电压与电流的关系曲线，这条曲线称为该电阻元件的伏安特性。

（2）线性电阻元件的伏安特性在u-i平面上是通过坐标原点的直线，与元件电压和电流方向无关，是双向性的元件。

元件的电阻值可由下式确定：R=u/i=(mu/mi)tgα,期中mu和mi分别是电压和电流在u-i平面坐标上的比例。

三、实验原件Us是接电源端口，R1=120Ω,R2=51Ω,二极管D3为IN5404，电位器Rw四、实验内容（1）线性电阻元件的正向特性测量。

（2）反向特性测量。

（3）计算阻值，将结果记入表中（4）测试非线性电阻元件D3的伏安特性（5）测试非线性电阻元件的反向特性。

表1-1 线性电阻元件正（反）向特性测量表1-5二极管IN4007正（反）向特性测量五、实验心得（1）每次测量或测量后都要将稳压电源的输出电压跳回到零值（2）接线时一定要考虑正确使用导线篇二：电学元件的伏安特性实验报告v1预习报告【实验目的】l.学习使用基本电学仪器及线路连接方法。

2.掌握测量电学元件伏安特性曲线的基本方法及一种消除线路误差的方法。

3.学习根据仪表等级正确记录有效数字及计算仪表误差。

准确度等级见书66页。

100mA量程，0.5级电流表最大允许误差?xm?100mA?0.5%?0.5mA，应读到小数点后1位，如42.3(mA) 3V量程，0.5级电压表最大允许误差?Vm?3V?0.5%?0.015V，应读到小数点后2位，如2.36(V) 【仪器用具】直流稳压电源，电流表，电压表，滑线变阻器，小白炽灯泡，接线板，电阻，导线等。

元件伏安特性的测定实验报告

元件伏安特性的测定实验报告一、实验目的。

本实验旨在通过对电路中元件的伏安特性进行测定，掌握元件的电压-电流关系，并进一步了解元件的特性及其在电路中的应用。

二、实验仪器与设备。

1. 直流稳压电源。

2. 万用表。

3. 电阻箱。

4. 耐压表。

5. 电路连接线。

6. 待测元件。

三、实验原理。

在电路中，元件的伏安特性是指元件的电压与电流之间的关系。

对于电阻元件，其伏安特性为线性关系，即电阻元件的电流与电压成正比。

而对于二极管等非线性元件，其伏安特性则呈现出非线性关系。

四、实验步骤。

1. 将待测元件与电路连接线连接到电路中，注意连接的正确性和稳固性。

2. 调节直流稳压电源，使其输出电压逐渐增加，同时通过万用表记录电路中元件的电压和电流数值。

3. 根据记录的电压-电流数值，绘制出元件的伏安特性曲线。

4. 对非线性元件，如二极管等，进行反向电压测量，记录其反向击穿电压。

五、实验数据与分析。

通过实验测得的数据，我们可以得到元件的伏安特性曲线。

对于电阻元件，其伏安特性曲线为一条直线，而对于二极管等非线性元件，则呈现出非线性特性的曲线。

通过分析伏安特性曲线，我们可以了解元件的工作状态及其在电路中的作用。

六、实验结论。

通过本次实验，我们成功测定了元件的伏安特性，并绘制出了相应的伏安特性曲线。

通过对曲线的分析，我们可以更加深入地了解元件的特性及其在电路中的应用。

同时，我们也掌握了测定伏安特性的实验方法和步骤。

七、实验总结。

本次实验通过测定元件的伏安特性，使我们对元件的工作特性有了更深入的了解。

同时，实验过程中我们也掌握了一定的实验技能和操作方法。

在今后的学习和工作中，我们将能更加熟练地运用这些知识和技能，为电路设计和调试提供更加可靠的支持。

八、参考文献。

[1] 《电路原理与技术》。

[2] 《电子技术基础》。

以上为本次实验的实验报告，希望能对大家的学习和工作有所帮助。

伏安特性曲线的测量实验报告

伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。

线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。

调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。

2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

电阻元件伏安特性的测量

明确实验目的，了解电阻元件伏安特性的测量要求和标准。
选择电阻元件
根据实验需求选择合适的电阻元件，确保其规格和性能符合实验要求。
准备实验器材
准备所需的实验器材，如电源、电流表、电压表、导线、电阻箱等，并确保其准确性和可靠性。
设计实验方案
根据实验目标，设计合理的实验方案，包括实验步骤、操作流程
详细描述
根据欧姆定律，电压与电流之比等于电阻，即V=IR。对于线性电阻，其伏安特性曲线是过原点的直线，斜率为电阻值。
线性电阻的伏安特性
总结词
线性电阻的伏安特性曲线是过原点的直线，其斜率等于电阻值。
详细描述
在线性电阻中，电压和电流成正比关系，即电流随电压的增加而线性增加，不会出现电流饱和或电压截止的现象。
• 非线性电阻元件的研究：在本实验中，我们主要研究了线性电阻元件的伏安特性。然而，在实际应用中，非线性电阻元件也具有广泛的应用。因此，未来可以进一步研究非线性电阻元件的伏安特性，探索其在电路中的特殊作用和性能表现。
• 实际应用中的问题研究：在未来的研究中，我们可以将实验成果应用于实际电路设计中，通过优化电路参数和元件选型来提高电子设备的性能和稳定性。同时，还可以针对实际应用中可能出现的问题进行研究，提出相应的解决方案和改进措施。
误差分析
在实验过程中，我们采取了多种措施来减小误差，如使用高精度的测量仪器、多次测量取平均值等。最终，我们得出的实验结果误差在可接受的范围内，证明了实验方法的可靠性和准确性。
实验意义
本实验不仅帮助我们深入了解了电阻元件的伏安特性，还为后续的电路设计和电子设备性能分析提供了重要的参考依据。通过本实验，我们能够更好地理解电子元件的工作原理，提高在实际应用中的性能和稳定性。

电路元件伏安特性的测量(实验报告答案)

实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。

(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U 作用下，测量出相应的电流I ，然后逐点绘制出伏安特性曲线I ＝f (U )，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源 1 台2.直流电压表 1 块3.直流电流表 1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管 1 只7.稳压二极管 1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。

调节直流稳压电源的输出电压U ，从0伏开始缓慢地增加（不得超过10V ），在表1-1中记下相应的电压表和电流表的读数。

表1-1 测定线性电阻的伏安特性U （V ） 0 1 2 3 4 5 6 78 9 10I （mA ） 011.982.993.984.975.966.967.968.949.942．测定白炽灯泡的伏安特性将图1-2中的1kΩ线性电阻R 换成一只12V ，0.1A 的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

(完整word版)实验4元件伏安特性的测定

实验4 电阻元件伏安特性的测量【实验目的】1．验证欧姆定律；2．掌握测量伏安特性的基本方法；3．学会直流电源、电压表、电流表、电阻箱等仪器的正确使用方法。

【实验仪器】V~特性实验仪1台、专用连接线10根、电源线1根、保险丝(1A，FB型电阻A321已在电源插座中)2根、待测二极管、稳压二极管、小灯泡各2只。

【实验原理】1．电学元件的伏安特性在某一电学元件两端加上直流电压，在元件内就会有电流通过，通过元件的电流与端电压之间的关系称为电学元件的伏安特性。

在欧姆定律R=式中，电压U的单位U⋅I为伏特，电流I的单位为安培，电阻R的单位为欧姆。

一般以电压为横坐标和电流为纵坐标作出元件的电压－电流关系曲线，称为该元件的伏安特性曲线。

图4-1 线性元件的伏安特性图4-2 非线性元件的伏安特对于碳膜电阻、金属膜电阻、线绕电阻等电学元件，在通常情况下，通过元件的电流与加在元件两端的电压成正比关系变化，即其伏安特性曲线为一直线。

这类元件称为线性元件，如图4-1所示。

至于半导体二极管、稳压管等元件，通过元件的电流与加在元件两端的电压不成线性关系变化，其伏安特性为一曲线。

这类元件称为非线性元件，如图4-2所示为某非线性元件的伏安特性。

在设计测量电学元件伏安特性的线路时，必须了解待测元件的规格，使加在它上面的电压和通过的电流均不超过额定值。

此外，还必须了解测量时所需其它仪器的规格(如电源、电压表、电流表、滑线变阻器等的规格)，也不得超过其量程或使用范围。

根据这些条件所设计的线路，可以将测量误差减到最小。

2．实验线路的比较与选择a 电流表内接b 电流表外接图4-3 电流表的内、外接线路在测量电阻R 的伏安特性的线路中，常有两种接法，即图4-3 (a)中电流表内接法和图4-3 (b)中电流表外接法。

电压表和电流表都有一定的内阻(分别设为V R 和A R )。

简化处理时直接用电压表读数U 除以电流表读数I 来得到被测电阻值R ，即I U R /=，这样会引进一定的系统性误差。

伏安特性测量实验报告

伏安特性测量实验报告伏安特性测量实验报告引言伏安特性测量是电工学中一项基础实验，用于研究电流与电压之间的关系。

通过测量电阻器、二极管和电源等元件的伏安特性曲线，可以了解元件的电性能以及其在电路中的应用。

实验目的本实验旨在通过测量不同元件的伏安特性曲线，掌握伏安特性测量的方法和技巧，并通过实验结果对元件的特性进行分析和讨论。

实验装置与方法实验所用的装置包括电源、电阻箱、电流表、电压表、二极管等。

首先，将电源正负极分别接入电阻箱和二极管的正负极，将电流表和电压表分别与电阻箱和二极管相连。

然后，通过改变电阻箱的阻值和电源的电压，测量不同条件下电流和电压的数值。

最后，根据测量结果绘制伏安特性曲线。

实验结果与讨论在实验过程中，我们先测量了电阻器的伏安特性曲线。

通过改变电阻箱的阻值和电源的电压，我们得到了不同条件下的电流和电压数值，并绘制了伏安特性曲线。

实验结果表明，电阻器的伏安特性曲线呈线性关系，即电流随电压的变化而线性增加。

接下来，我们测量了二极管的伏安特性曲线。

通过改变电源的电压，我们得到了不同条件下的电流和电压数值，并绘制了伏安特性曲线。

实验结果表明，二极管的伏安特性曲线呈非线性关系，即当电压超过二极管的正向压降时，电流急剧增加；而当电压低于二极管的正向压降时，电流几乎为零。

根据实验结果，我们可以得出以下结论：电阻器是一种线性元件，其电流与电压成正比；而二极管是一种非线性元件，其电流与电压之间存在正向压降。

实验误差与改进在实验过程中，由于仪器的精度限制和操作的不准确性，可能会引入一定的误差。

例如，电流表和电压表的示数误差、电源的稳定性等因素都会对实验结果产生影响。

为了减小误差，我们可以采取以下改进措施：首先，使用更精确的仪器，如数字电流表和数字电压表，来提高测量的准确性。

其次，保证电源的稳定性，可以使用稳压电源或者电池组来提供稳定的电压。

最后，进行多次测量并取平均值，以减小随机误差的影响。

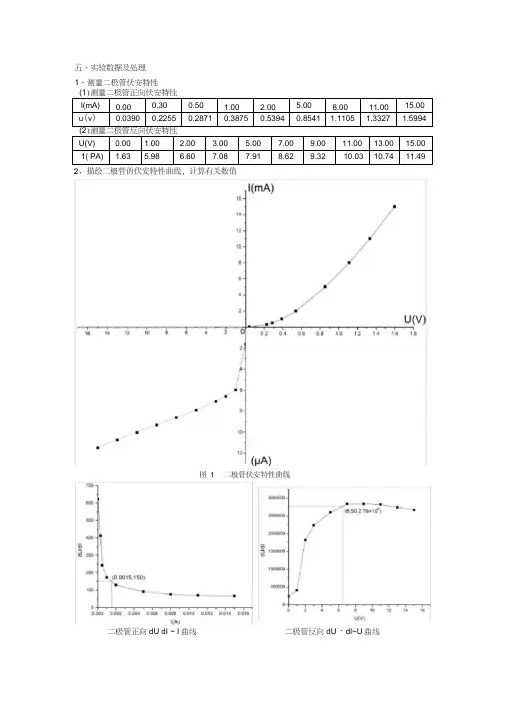

结论通过本实验，我们掌握了伏安特性测量的方法和技巧，并通过测量电阻器和二极管的伏安特性曲线，了解了不同元件的电性能以及其在电路中的应用。
