智能压力控制器的功能特点.doc
智能压力控制器使用说明书
/
四、参数设定与标定
智能压力控制器参数分为3组,进入不同的参数项即可对各个参数进行设定。 SET键：用于进入和退出参数设定，按住三秒以上为长按， 短按一下为短按。 向上键：改变菜单项，显示值和显示位。 向下键：改变菜单项或显示值。
1.基本参数设置 控制器上电，首先修改Locd=58，保存退出；在测量模
式下短按SET键，进入基本参数设置。
按
参数锁定 Locd=28 标定控制器 Locd=58 修改基本参数 Locd=88 修改报警点
显示低限 控制器输出最小时，LED显示值。设定范围-1999 ～9999
显示高限 控制器输出最大时，LED显示值。设定范围-1999 ～9999
小数点 显示值小数点位数，设定范围0 ～3
满度电流输出校准 对照电流表，校准电流输出20.000mA
单位序号 0：KPa 1:MPa 2:bar 3:kg/cm2 4:Psi 5:mmHg
控制器地址 地址范围1～247
波特率设置 1200 2400 4800 9600
退出标志 无需设置，按SET键即可退出。
2.报警点设置 控制器上电，首先修改Locd=88，保存退出；在测量模式下长按SET键， 进入报警点设置。 AL1c为继电器吸和值，AL1o为继电器释放值
220V AC GND mA 485B 485A AL4 +24V
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
AL1
AL2
AL3
第三页
共四页
南京迪泰尔仪表机电设备有限公司
五、典型应用
/
例：要设定开关点1为上限报警输出（常开功能）在4.000MPa吸和，小于3.995Mpa断开； 开关点2为下限报警输出（常闭功能） 在1.000Mpa断开，低于0.995Mpa吸和：

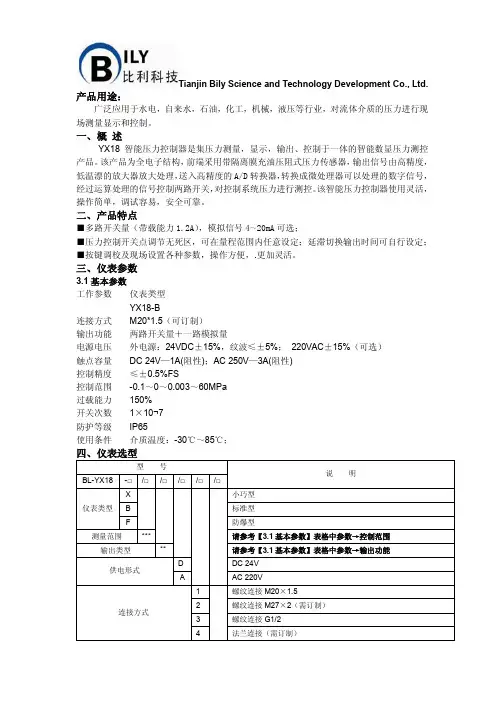

BL-YX18智能压力控制器标准型说明书
产品用途：Tianjin Bily Science and Technology Development Co., Ltd.广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
一、概 述YX18 智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控 产品。
该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的 A/D 转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。
该智能压力控制器使用灵活，操作简单，调试容易，安全可靠。
二、产品特点■多路开关量（带载能力 1.2A），模拟信号 4～20mA 可选；■压力控制开关点调节无死区，可在量程范围内任意设定；延滞切换输出时间可自行设定；■按键调校及现场设置各种参数，操作方便，.更加灵活。
三、仪表参数3.1 基本参数 工作参数 仪表类型连接方式 输出功能YX18-B M20*1.5（可订制） 两路开关量＋一路模拟量电源电压 外电源：24VDC±15%，纹波≤±5%； 220VAC±15%（可选） 触点容量 DC 24V—1A(阻性)；AC 250V—3A(阻性) 控制精度 ≤±0.5%FS 控制范围 -0.1～0～0.003～60MPa 过载能力 150% 开关次数 1×10¬7 防护等级 IP65 使用条件 介质温度：-30℃～85℃；四、仪表选型型号 BL-YX18 -□ /□ /□ /□ /□ /□说明X小巧型仪表类型 B标准型F防爆型测量范围***请参考【3.1 基本参数】表格中参数→控制范围输出类型**请参考【3.1 基本参数】表格中参数→输出功能D 供电形式ADC 24V AC 220V1螺纹连接 M20×1.5连接方式2螺纹连接 M27×2（需订制）3螺纹连接 G1/24法兰连接（需订制）Tianjin Bily Science and Technology Development Co., Ltd.防爆等级N 不防爆 E Exia II CT5（Exd II BT5）五、外形尺寸5.1 外形尺寸图（外形尺寸图 1-3）智能压力控制器kPa MPaAL1AL2SET1、小巧型智能压力控制器 MPaSET2、标准型S323、防爆型六、 设置功能6.1 开关量输出 智能压力开关有两路开关量输出。
智能压力控制器使用说明书
智能压力控制器使用说明书一、概述智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。
该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。
该智能数字压力控制器使用灵活，操作简单，安全可靠。
广泛应用于水电，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
二、特点◆100标准仪表安装◆4位LED显示,无视值误差.◆控制点现场设定。
◆两路控制点继电器输出◆4~20mA标准信号输出（可选）三、技术参数:量程范围0~100MPa精度等级0.2%F.S.过载能力200%压力类型表压稳定性≤0.1%/年电源电压24VDC/220VAC显示方式0.56"数码管显示范围-1999~9999响应时间<30ms环境温度-20℃~70℃相对湿度≤80%接口材质304不锈钢四、外形尺寸五、安装5.1机械连接：可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。
在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注:量程小于100KPa时必须垂直安装.5.2电气连接为了防止电磁干扰的影响应注意以下事项：●线路连接尽量短●采用屏蔽线●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线●若用微型软管安装，壳体必须单独接地六、接线红V+黄V-橙OUT+白OUT-蓝ON1绿COM1棕ON2灰COM2七、设置功能AL1H 此值为开关1吸合值AL1F 此值为开关1释放值AL2H 此值为开关2吸合值AL2F 此值为开关2释放值FILt 此值为显示滤波系数，防止因压力波动导致显示跳动。
滤波系数越大，显示越稳定，但越滞后。
3~10可选END 保存退出注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。
压力控制器的详细使用说明书
压力控制器的详细使用说明书使用说明书1. 简介压力控制器是一种广泛应用于工业和家庭环境的设备，可帮助用户监测和控制压力值。
本使用说明书将为您提供详细的使用指导，帮助您充分了解和正确操作压力控制器。
2. 安装2.1 准备工作在安装压力控制器之前，请确保您具备以下工具和材料：- 扳手- 螺丝刀- 电缆- 固定装置（如金属架）2.2 安装步骤1. 将压力控制器固定在适当的位置上，确保其稳定。
2. 随后，将传感器与压力控制器连接。
请根据传感器和控制器的规格，选择正确的接口连接方式。
3. 使用电缆将压力控制器连接到电源，确保接线正确且牢固。
3. 功能和操作压力控制器可具备以下功能：- 压力监测：实时监测压力值，以保持可控范围内的稳定压力。
- 报警系统：当压力达到预设阈值时，触发报警以提示用户。
- 压力调节：用户可以根据需要调整设定的压力范围。
3.1 显示界面（此处根据实际压力控制器的显示界面进行描述，使用示意图或文字描述功能位置和操作说明）3.2 设置压力范围1. 按住“设置”按钮，进入压力范围设置模式。
2. 使用上下按钮调整设置值，并通过确认按钮进行确认。
3. 设定完毕后，退出设置模式。
3.3 报警设置压力控制器通常具备报警功能，用户可以根据需要设置报警阈值。
1. 进入报警设置模式，按下“设置”按钮。
2. 使用上下按钮调整报警阈值，并通过确认按钮进行确认。
3. 设定完毕后，退出设置模式。
4. 维护与保养为确保压力控制器的正常运行，需要进行定期的维护和保养。
4.1 清洁使用干净的布或纸巾擦拭压力控制器的外壳，确保不受灰尘或杂质影响。
4.2 检查传感器定期检查传感器是否正常工作。
如发现异常情况，请及时更换传感器。
4.3 检查电源连接定期检查电源连接是否牢固，确保压力控制器能正常供电。
5. 故障排除在使用压力控制器的过程中，可能会遇到一些故障或问题，以下是一些常见问题的解决方法：5.1 压力控制器无法启动- 检查电源连接是否稳固。
丽锦机电智能水泵压力控制器说明
丽锦机电智能水泵压力控制器说明丽锦机电智能水泵压力控制器说明一、产品概述丽锦机电智能水泵压力控制器是一种用于自动控制水泵启停和调节供水压力的装置。
它采用先进的微电脑控制技术和传感器技术，能够实时监测水泵的运行状态和供水压力，并根据设定的参数自动调节水泵的启停和工作时间，以保证供水系统的稳定运行。
二、产品特点1. 高精度测量：丽锦机电智能水泵压力控制器采用高精度传感器，可以实时监测供水系统中的压力变化，并进行精确测量。
2. 自动调节：根据设定的参数，智能水泵压力控制器可以自动调节水泵的启停和工作时间，以满足不同需求下的供水要求。
3. 可靠稳定：该控制器具有良好的稳定性和可靠性，能够长时间稳定运行而不会出现故障。
4. 易于安装和操作：丽锦机电智能水泵压力控制器采用简单易懂的操作界面，并且具有简单的安装步骤，方便用户使用和维护。
三、产品功能1. 压力监测：智能水泵压力控制器能够实时监测供水系统中的压力变化，并将数据显示在控制面板上，方便用户了解供水系统的工作状态。
2. 压力调节：根据用户设定的参数，智能水泵压力控制器可以自动调节水泵的启停和工作时间，以保持供水系统中的稳定压力。
3. 过载保护：当供水系统中的压力超过设定范围时，智能水泵压力控制器会自动停止水泵运行，以避免过载和损坏设备。
4. 干运行保护：当供水系统中出现干运行情况时，智能水泵压力控制器会自动停止水泵运行，并发出警报提示用户检查并解决问题。
5. 欠压保护：当供水系统中的压力低于设定范围时，智能水泵压力控制器会自动启动水泵，并调节其工作时间以提高供水压力。
四、使用方法1. 安装：将丽锦机电智能水泵压力控制器安装在供水系统的控制箱中，并根据说明书进行正确的接线和连接。
2. 参数设置：通过控制面板上的按键，设置供水系统所需的参数，如启停压力、工作时间等。
3. 运行监测：启动供水系统后，智能水泵压力控制器会自动开始监测和调节供水压力，同时将实时数据显示在控制面板上。
ZS73 智能数显压力控制器 操作手册说明书
ZS73 智能数显压力控制器操作手册一、概述与应用ZS73 智能数显压力控制器是集压力测量、显示、输出、控制于一体的智能数显压力测控传感器。
ZS73 智能压力控制器是纯电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器作放大处理进行高精度的A/D 转换器转换成数字信号，经过运算处理进行控制两路开关输出，对控制系统压力进行控制。
该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。
应用：➢空压设备与气动设备➢水泵设备与水处理工程➢液压设备与流体工程➢制药设备与石化工程➢环保设备与环境工程➢实验设备与测量控制二、产品特点★ 4 位红色高亮LED 显示当前压力值★开关输出值可任意设定不受传统压力开关机械回差限制★开关动作输出复位值可自由设置且可设定动作与复位延时值★面板LED 灯与开关动作同步发光指示，便于现场观察与设备维护★本体设组合按键无需其它工具即可可方便现场调整各参数★0/4~20mA 输出可调，输出上限与下限对应值可调整方便各种场合应用三、技术参数★电源：12-30VDC★空载电流：≤30mA,DC24V供电★显示范围：4 位红色 LED，-999-9999★综合精度：≤0.5 F.S★稳定性：≤0.3 F.S/年★模拟输出：3W 0/4-20mA 可调精度:≤0.5F.S负载RA: ≤500Ω★开关输出类型：PNP/NPN可调开关输出电流：≤500mA开关响应时间：≤10Ms 开关电压降：＜1V开关输出精度：≤0.5F.S★线路保护：反相、过载、短路保护★介质温度：-20~85℃★环境温度：-20~60℃★储存温度：-30~60℃★表头外壳：工程塑料★传感器壳体：304 不锈钢/电镀铝合金★接液材质：304/316L不锈钢★防护等级：IP67电气连接：M12 连接器一般常用压力范围等级常用压力范围等级名称压力范围Bar 1510 16 25 60 100 160 250 400 600PSI 15 75 145 230 370 900 1500 2300 3600 6000 9000过载压力X 5 X 3 X 2 X 1.5X1.3破坏压力X 6 X 4 X 3 X 2X1.6四、安装与接线★机械安装一般为过程连接为外螺纹式，可直接装在液压管路上。
WTZK-50C 压力式温度控制器
WTZK-50C 压力式温度控制器概述WTZK-50C 压力式温度控制器是一种压力与温度测量和控制集成的智能控制器。
该控制器使用压力传感器和温度传感器，可以对管道、容器内的液体或气体进行温度及压力的实时监测和控制。
其可广泛应用于各种流体输送系统、石油、化工、轻工、纺织、食品、制药等行业中，起到了非常重要的作用。
特点1.高精度测量：由高精度的压力传感器和温度传感器组成，可对液体和气体的压力和温度进行高精度测量和控制。
2.操作简单：采用数字式界面显示，具有直观性、简洁性、易操作性，能够快速掌握其使用方法。
3.外观美观：整体采用优质铸铝外壳，产品结构紧凑，外观美观，能够在各种恶劣的工业环境下长期稳定运作。
4.安全、可靠、耐用：采用可靠的电子元器件和自我保护电路，具有过压、欠压、过温、短路、漏电等多重保护功能，确保安全、可靠、长寿命的使用。
技术指标•测量范围：压力04MPa，温度0200℃•精度：压力和温度均为0.5%FS•稳定性：±0.2%FS/24h•操作温度范围：-10℃ ~ 50℃•升温时间：<=5min•防抖时间：>=2秒•输出方式：4~20mA•维护方便：具备压力传感器故障自诊断及维修功能使用方法1.连接传感器：将压力传感器与被测液体或气体管道相连接，将温度传感器与被测实体相贴合。
2.通电：接上电源， WTZK-50C 压力式温度控制器将自检并显示在屏幕上。
3.设置参数：通过屏幕菜单设置温度和压力等指标，进行调整和设定。
4.运行：确认设置好的参数无误后，按下启动键，控制器开始工作，实时监测和控制被测对象的压力和温度。
5.故障处理：若出现故障，可通过屏幕信息快速定位问题所在，并进行修复。
注意事项1.请按照正确的方法使用和安装该控制器，避免控制器被损坏或者造成安全问题。
2.在产品使用之前，请确认所有连接均已牢固并符合操作要求。
3.建议定期检查并对产品进行清洁和保养工作，以确保产品正常运转。
智能数字控制器的原理及功能特点
智能数字控制器的原理及功能特点智能数字控制器是一种根据程序语言控制机器运作并自动完成加工的设备。
智能数字控制器利用计算机处理系统，传感器，执行机构等技术手段，实现了自动控制和自动调整。
下面将介绍智能数字控制器的原理及其功能特点。
智能数字控制器的工作原理智能数字控制器是由计算机处理系统、输入装置、控制装置、执行装置等几个部分组成的，工作原理如下：1.输入装置：输入装置是连接计算机处理系统和用户操作的一个通道。
用户通过输入装置向计算机处理系统输入指令信息，从而实现机器加工的操作要求。
2.控制装置：控制装置是计算机处理系统中非常关键的部分，它根据输入装置输入的信息，通过软件算法处理，将输出的控制指令发送给执行装置控制机器运转。
3.执行装置：执行装置是负责机器运行的关键设备，包括执行执行机构的诸如发动机、步进电机等。
4.传感器：传感器是智能数字控制器中的重要组成部分。
它能够对加工过程中机器运行状态和物料状态等进行实时监测和反馈，从而保证机器加工质量和稳定性。
5.用户界面：用户界面指人机交互界面，是智能数字控制器与用户之间的桥梁。
只有用户能够清晰的了解机器运行状态，并且方便地输入其操作需求。
智能数字控制器的功能特点智能数字控制器的技术特点为：1. 自适应性强智能数字控制器具有自适应性强的特点，能够根据加工过程中不断变化的加工状态进行实时调整，从而保证合理加工质量和量产安全。
2. 精度高智能数字控制器的控制精度极高，能够保证加工精度的高度一致，特别是对于高精度加工件加工过程中，可以达到极高的要求。
3. 稳定性好由于机器加工需要长时间不间断的稳定运行，智能数字控制器在加工过程中极大地增强了稳定性，减少了故障率，避免了加工过程中漏工、重工等错误。
4. 配置灵活智能数字控制器的功能更加灵活多样，可以根据不同的加工需要进行定制，从而实现加工的多样化与更好的适应性。
5. 操作简便智能数字控制器的人机交互界面得到了极大的改善，简化了操作流程，更便于普通用户进行操作。
MD-S600压力控制器说明手册
智能型压力开关/压力控制器Intelligent Pressure switch/controller产品使用手册版本号201312（01）智能数显压力开关使用说明该款数显压力开关通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，内置温度传感器进行温度补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。
广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。
因为调节方便灵活，安装简单，可以替代大部分使用液位开关的场合。
一、特点：1.采用高精度AD和高速微处理器，全数字化设计；2.4位数码管显示当前压力或液位；压力或液位可以根据自己的需要设置；3.三个单位可以根据客户需要选择：Bar，KP，MPa/PSI；4.可以设置高低压力或液位报警点，并通过继电器或光耦输出给控制设备；5.输出双路继电器（单刀双掷）开关量；6.带4-20mA/0-10V/输出/基于RS485的MODBus通信可以选择。
7.采用高精度压力传感器，比机械压力开关精度高，迟滞小，稳定可靠；8.调节无死区，可以在整个量程范围内任意设定继电器动作压力点；9.防护等级：IP６５，可以用在环境恶劣的场合；二、技术参数：量程范围-1bar~1000bar供电电压12~35V DC（24V DC校准电压）输出继电器容量220VAC/3A，24VDC/5A精度±0.5%FS负载电阻(电流输出)≥250Ω报警点设置范围全量程段可以设置监测点，防波动回差设置使用温度-20℃—85℃采样速率10次/秒（可以根据客户需要定制要求的速度）接口螺纹M20*1.5或客户定制三、操作说明：1、面板说明面板示意图如下：增加/×键：E键：减少/Ø键Bar：压强单位KPa：压强单位MPa/PSI：压强单位OUT1：第一路报警指示(AH)OUT2：第二路报警指示(AL)2、字符说明：(AH)第1路报警（高位报警设置）(AL)第2路（低位报警设置）(Unit)单位转换(oA)密码设置(ALo1)第1路（高位报警点报警方式）(ALo2)第2路低位报警点报警方式(HYA1)第1路高位报警点报警灵敏度(回差值)(HYA2)第2路低位报警点报警灵敏度(回差值)(dELy)继电器测试(QUIT)退出菜单选项(oooo)零点AD值校准设置(FULL)量程上限对应AD值校准设置(--FU)量程下限对应AD值校准设置(-_Ad)校准量程下限对应AD值设置(FUAd)校准量程上限对应AD值设置(i_--)量程下限对应的电流输出设置(i_FU)量程上限对应的电流输出设置(UP-0)高于零点显示为零点范围设置(dn-0)低于零点显示为零点范围设置(oo)零点AD保存值查看(oS)量程上限AD保存值查看(n-oo)量程下限AD保存值查看(U-SL)MP/PSI单位选定(in-d)显示小数点位置选择(u-r)测量量程下限(F-r)测量量程上限(in-A)零点修正设定值(Fi)满度修正设定值(FLtr)数字滤波时间常数值(oA1)报警设定值受密码控制选择(bout)故障代用值(oP)变送输出信号选择(bA-L)变送输出下限设置(bA-H)变送输出上限设置(bA-A)零点变送输出设定(bAFi)量程上限变送输出设定(nAFi)量程下限变送输出设定(ErrL)传感器零点故障变送输出设定值(ErrH)传感器满度故障变送输出设定值(oL)传感器检测值过高或过压显示(Err)传感器检测值过低或欠压显示(E2rr)读写存储器数据错误提示(addr)MODBus通信从机地址设置(bAUd)MODBus通信波特率设置3、按键说明：①：长按”E”键两秒为进入或退出各设置选项菜单功能键，如果进入某选项只是查看而不进行设置，则可长按“E”键两秒退出该选项的设置。
HDK104系列智能压力控制器使用说明书
HDK104系列智能压力控制器使用说明书佛山市贺迪传感仪器有限公司一、概述HDK104系列智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。
该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。
该智能数字压力控制器使用灵活，操作简单，安全可靠。
广泛应用于水电，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制二、特点◆100标准仪表安装◆4位LED显示,无视值误差..◆控制点现场设定。
◆两路控制点继电器输出◆4~20mA标准信号输出（可选）四、 外形尺寸HDK104Zhex.SW27193112I OUT +I OUT -一限二限电源+ -五、 安装5.1机械连接：HDK104可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。
在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注:量程小于100KPa 时必须垂直安装.5.2电气连接为了防止电磁干扰的影响应注意以下事项：●线路连接尽量短●采用屏蔽线●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线●若用微型软管安装，壳体必须单独接地六、设置功能AL1H此值为开关1吸合值AL1F此值为开关1释放值AL2H此值为开关2吸合值AL2F此值为开关2释放值FILt此值为显示滤波系数，防止因压力波动导致显示跳动。
滤波系数越大，显示越稳定，但越滞后。
3~10可选END保存退出注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。
例：要设定开关点1为上限报警输出（常开功能）在4Mpa吸和，小于3.95Mpa断开，；开关点2为下限报警输出（常闭功能）在10Mpa断开，低于9.95Mpa吸和：进入菜单：设定AL1H=4.00 AL1F=3.95 AL2H=9.95 AL2F=10.00 ●按下“SET”键●显示“LOCK”（提示输入密码）●按▲或▼键输入密码“1”，●按下“SET”键确认●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL2H、AL2F、END）●按下“SET”键进入所选菜单。
OP—HL压力控制器使用说明书
OP—HL压力控制器使用说明书
主要特点:
技术先进，质量控制体系严格，通过权威认证，设计时的第一原则是：实用及安全的原则，全系列通过权威认证注意；
1.请留意手册中出现的带有！等提醒字样的语言！
2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。
电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。
无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。
外形图按键定义说明：
1.短按键一次，背光亮。
2.连续短按键，压力的显示单位在之间切换，默认单位为四一键清零功能操作方法：长按键5秒，可以一键清零。
注意事项一键清零功能，可以消除由于地域性大气压力差、时漂等原因造成的零位误差问题，在清零时，务必保证没有给数字压力表施加任何压力，否则一键清零将造成更大的误差。
智能压力控制器使用说明
8、电气原理图9、故障排除说明当出现以下显示字符，会直接关闭智能压力控制器的自动控制功能，运行指示灯灭，同时关闭设备。
显示字符出现的原因解决方法ER0表示所配的接触器损坏更换接触器ER1/ER2表示表自身元器件有损坏在保修期内可到经销商以旧换新ER 3“自检模式”开启状态下，设备运行后，原因①：在设定的检测时间后，没有增加压力所出现的保护字符。
原因②：在设定的检测时间内，检测到设备出现问题，比如：电机的堵转和缺相以及管子崩裂。
①同时按住“▲”与“▼”键恢复，继续增加压力便可正常工作②检查设备是否坏了ER 4“24小时内最大累计工作时间模式”开启状态下，可能①：所设的时间数＜实际用水次数的累计时间所出现的保护字符。
可能②：设备出现问题，比如：压力罐单向阀长时间使用后出现损坏。
①只要同时按住“▲”与“▼”键便可恢复控制功能，可重新增加一下此模式所设的时间数，设备会照常正常工作②检查设备是否坏了ER 5“设备最大连续工作时间模式”开启状态下，可能①：所设的时间数＜实际工作连续时间所出现的保护字符。
可能②：设备出现问题，比如：因井水抽干、水管漏水、水泵老化而导致的扬程降低所造成的压力罐始终达不到上限值。
①只要同时按住“▲”与“▼”键便可恢复控制功能，可重新增加一下此模式所设的时间数，设备会照常正常工作②检查设备是否坏了10、使用注意事项10．1严禁超量程使用，特殊过载请于订货前确认;10．2注意连线方法,错误的连接有可能损坏内部电路;10．3严禁用硬物深入感压孔,接触压力膜片;10．4用户不得自行拆卸;10．5如工作异常,请联系我公司售后技术人员指导调试。
智能压力控制器使用说明书。
QYJ-10KPa 智能压力控制器 使用说明书
QYJ-10KPa智能压力控制器使用说明书北京福源立达电子科技有限公司Fuyuan Lida Electronic Technology Co., LtdQYJ-10KPa智能压力控制器使用说明书资料版本:V4.1归档时间:2022-11-13BOM编码:2221113北京福源立达电子科技有限公司为客户提供全方位的技术支持，用户也可直接与公司总部联系。
北京福源立达电子科技有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
北京福源立达电子科技有限公司地址：北京市大兴区首座御园24楼3单元301室邮编：102614公司网址：客户服务热线：010-******** 135********E-mail:******************安全符号、术语：保修事项：关于本手册：下列符号和术语用于本手册中，如无特殊说明，本使用说明书仅适用于QYJ-10KPa 智能压力控制器。
警告：提示可能造成人身伤害的危险。
注意：提示可能造成设备故障或损坏的危险。
北京福源立达电子科技有限公司承担该设备开通起一年内正常操作使用条件下自身故障的免费维修。
请与北京福源立达电子科技有限联系实施免费维修，在保修期内，对设备进行维修或进行更换由北京福源立达电子科技有限公司决定。
不可抗拒自然力，运输或操作不当，未经许可拆卸等原因造成的损坏不在保修之列。
请再开通时填写保修单，并寄给北京福源立达电子科技有限公司总部，以便尽快为您的设备办理保修登记，保修登记单在本手册中。
公司总部地址：北京市大兴区首座御园24楼3单元301室邮政编码：102614电 话：61295219 135******** 传 真：61295219本手册详细介绍了QYJ-10KPa 智能压力控制器的特点、组成原理、安装调试、操作、维护。
请妥善保存，以备查阅，如遇疑难请与北京福源立达电子科技有限公司售后服务部联系。
在安装前，应认真阅读本手册。
技术更新引起的产品功能、性能的改变不包含在本手册内。
压力控制器的操作说明书
压力控制器的操作说明书一、产品概述压力控制器是一种用于监测和调节压力的设备。
它能够准确地控制系统内的压力，并根据实际需求进行自动调节，确保系统在安全和稳定的运行状态下工作。
二、产品特点1. 精确测压功能：压力控制器采用高精度传感器，能够准确地测量系统内的压力。
2. 自动调节功能：根据预设的控制参数，压力控制器可以自动调节阀门或泵的工作，以达到所需的压力。
3. 多种保护功能：压力控制器配备了多种保护功能，如过压保护、欠压保护、过载保护等，能够保障系统的安全运行。
三、操作说明1. 压力控制器连接- 将压力控制器与系统的压力传感器、阀门或泵等设备连接。
确保连接牢固可靠，不漏气、漏液。
2. 参数设置- 打开控制器，根据系统的需求，设置参数。
常见的参数包括目标压力、压力范围、控制模式等。
3. 压力校准- 使用专业的校准工具，根据实际使用情况对压力控制器进行校准。
校准时应注意操作的准确性和仪器的灵敏度。
4. 机器启动- 按下启动按钮，开启系统的运行。
此时，压力控制器将开始根据设定的控制参数进行工作。
5. 压力监测- 在系统运行过程中，密切监测压力控制器显示的压力数值，确保系统内的压力保持在安全范围内。
6. 报警处理- 如果系统内的压力超出了设定的安全范围，压力控制器将发出报警信号。
此时，应立即停止系统的运行，检查系统是否存在故障，并及时采取措施解决问题。
7. 关机操作- 当系统运行结束或需要停止时，应按下关闭按钮，将压力控制器停止工作。
同时，切断系统与外界的电源连接，确保安全。
四、维护保养1. 定期清洁：定期清洁压力控制器的外壳和显示屏，以保持设备的清洁和整洁。
2. 防尘防水：当设备长时间不使用时，应使用防尘罩等物品进行保护，防止灰尘和液体进入设备内部。
3. 检查传感器：定期检查压力控制器的传感器，确保其灵敏度和准确性，如有损坏或失效应及时更换。
4. 定期维护：根据厂家提供的维护手册，定期对设备进行维护保养，以延长设备的使用寿命。
智能压力控制器使用说明
智能压力控制器使用说明
一、产品概述
二、产品特点
1.精确测量：智能压力控制器采用高精度的传感器技术，测量结果准确可靠。
2.显示直观：采用液晶屏显示结果，数字显示清晰，便于操作人员查看。
3.控制灵活：可以根据需求设置控制范围和控制方式，实现自动控制或手动控制。
4.报警功能：当压力超出设定范围时，智能压力控制器会发出声音或闪灯报警，提醒操作人员采取相应措施。
三、使用步骤
1.安装：将智能压力控制器固定在所需控制的设备或管道上，并连接好电源和传感器。
2.设置参数：根据实际需求，设置合适的测量范围、控制范围和控制方式。
3.校准：在开始使用前需要对智能压力控制器进行校准。
校准方法可以根据用户手册进行操作。
4.启动：打开电源开关，智能压力控制器即可开始工作。
液晶屏上会显示当前压力数值。
5.监测：通过观察液晶屏上的压力数值，可以实时监测压力的变化情况。
6.控制：如果需要对压力进行控制，可以根据设定的范围和方式进行
调整。
如果超出设定范围，控制器会自动发出警报。
7.关机：使用结束后，将压力控制器的电源开关关闭。
四、注意事项
1.使用前请仔细阅读产品说明书，了解产品的特点、功能和操作方法。
2.在安装和使用过程中，请确保设备和管道的连接牢固，以免发生泄
漏和其他意外事故。
3.在校准时，请参考产品说明书中的操作步骤，严格按照要求进行。
5.请勿随意拆卸或改装压力控制器，以免损坏设备或影响正常使用。
sk-5100智能型恒压供水控制器说明书
sk-5100智能型恒压供水控制器说明书SK-5100智能型恒压供水控制器是一种用于水泵系统的智能控制设备。
本文将详细介绍SK-5100智能型恒压供水控制器的功能、特点和使用方法。
一、功能：SK-5100智能型恒压供水控制器具有以下主要功能：1. 恒压供水功能：控制水泵工作，使供水系统保持恒定的水压，避免因水压波动导致的供水不稳定。
2. 并联控制功能：支持多台水泵并联运行，根据供水需求自动启停水泵，提高供水系统的可靠性和效率。
3. 智能控制功能：内置智能控制算法，根据供水需求动态调整水泵的启停和运行频率，提高供水系统的能效。
4. 故障保护功能：对水泵的电流、电压、温度等参数进行监测，一旦发生故障或异常，能够及时报警并停止水泵运行，保护水泵设备。
二、特点：SK-5100智能型恒压供水控制器具有以下特点：1. 易于安装：采用简单、紧凑的设计，安装方便快捷。
2. 操作简单：配备直观的人机界面和按键操作，用户可轻松进行参数设置和监控。
3. 显示清晰：具备液晶显示屏，可实时显示水泵工作状态和参数信息。
4. 可靠稳定：采用先进的控制算法和高品质的元器件，保证设备的稳定性和可靠性。
5. 节能环保：通过智能控制算法，实现水泵的高效运行，减少能源消耗，降低运行成本。
6. 自动维护：具备自动清洗和保养功能，延长水泵的使用寿命，降低设备维护成本。
三、使用方法：1. 安装：将SK-5100智能型恒压供水控制器安装在水泵控制柜中，根据电路图连接好各个传感器和执行器。
2. 参数设置：根据实际需求，设置控制器的相关参数，如水泵启停压力、并联水泵数量等。
3. 控制操作：根据系统需求，控制器将自动启停水泵，保持恒定的供水压力。
用户可通过控制器的人机界面进行手动操作，如手动启停水泵、调整运行频率等。
4. 监控维护：定期监控控制器的运行状态和水泵的工作参数，及时处理故障报警和异常情况。
定期进行设备的清洗和保养，确保设备的正常运行。
总结：SK-5100智能型恒压供水控制器是一种功能强大、操作简单、可靠稳定的智能控制设备。
智能压力控制器使用说明
智能压力控制器使用说明智能压力控制器使用说明引言：本文档提供了智能压力控制器的详细使用说明。
智能压力控制器是一种先进的设备，用于监测和控制压力。
通过本文档，您将了解到如何正确操作和配置智能压力控制器，并有效地使用它来控制压力。
1、安装1.1 设备准备在安装智能压力控制器前，确保您已准备好以下设备：智能压力控制器、电源线、压力传感器、连接线缆等。
请仔细检查这些设备是否齐全并且安装正确。
1.2 设备安装1.2.1 将智能压力控制器安装到指定的位置。
确保设备与管道连接牢固，并且无泄露现象。
1.2.2 安装压力传感器，确保传感器的位置靠近需要监测压力的区域。
2、配置与连接2.1 连接电源线将电源线正确连接到智能压力控制器，并确保电源线连接到稳定的电源。
接下来，检查电源线是否安全稳固地连接到设备上。
2.2 连接压力传感器将压力传感器正确连接到智能压力控制器的压力传感器接口上。
请注意，连接线缆应牢固并且无损坏现象。
2.3 配置参数按照设备说明书的指导，正确配置智能压力控制器的相关参数。
这些参数将决定控制器如何工作，并且可以进行个性化的调整。
3、操作与使用3.1 启动设备一旦完成了安装和配置步骤，就可以启动智能压力控制器。
通过按下电源按钮，设备将开始运行。
3.2 数据监测智能压力控制器将实时监测管道中的压力，并通过显示屏显示相关数据。
通过查看这些数据，您可以了解当前管道的压力状况。
3.3 压力控制通过操作智能压力控制器上的按钮，您可以设定所需的压力范围。
一旦达到设定的压力范围，控制器将采取相应的操作来调整压力，并保持在设定范围内。
4、维护与保养4.1 定期检查定期检查智能压力控制器的各个部件，确保其正常运行。
特别注意检查压力传感器和连接线缆的状态，如有损坏或老化，及时更换。
4.2 清洁定期对智能压力控制器进行清洁，确保设备表面无尘或污渍，并保持通风良好。
4.3 注意事项在操作和维护智能压力控制器时，请务必遵循以下注意事项：- 请勿将设备暴露在过温、潮湿或腐蚀性环境中。
整理智能压力控制器设置
文件编号： EC -46-62-84-BA整理人 尼克智能压力控制器设置鼓楼区五凤街道社区卫生服务中心双提升工程采购项目产品技术参数电子恒温干燥箱技术参数技术参数湿热快速灭菌器技术参数【产品形式】立式【加热方式】电加热【功率】16.0KW【电源】AC380V，50Hz【外形尺寸】（长×宽×高）：1150x770x1520mm【容积】100L【重量】310kg【内胆尺寸】（直径×深）：420×700mm【温度显示】液晶显示屏【设计压力】0.29MPa【额定工作压力】0.21Mpa；【设计温度】150℃；【工作温度】121℃/134℃；【脉动次数】0～99次；【灭菌时间】0～9999秒；【干燥时间】0～9999秒；【灭菌室安全阀】开启≧0.25Mpa，关闭≦0.24Mpa；【脉动幅值】正值0.065Mpa～0.09Mpa，负值-0.06Mpa～-0.08Mpa；【压力控制器设置】上切换值0.35Mpa，下切换值0.34Mpa；【蒸发器水源】软化水或纯净水，水温≤45℃，水压0～0.05 Mpa；【真空泵水源】自来水（硬度不宜过高），水压0.10Mpa～0.20Mpa；【空气排出量】＞99﹪（脉动次数3次以上）【真空干燥】避免消毒后，消毒包潮湿【脉冲排气】正压动态脉冲排气，彻底排除灭菌室内冷空气，确保蒸汽饱和度。
【工作程序】注水、预热、脉真空、灭菌、干燥、休眠自动完成。
【微电脑控制技术】该灭菌器使用微处理器智能化控制，人机化界面，操作简便，安全可靠。
运行过程中的各参数及状态通过数码屏动态显示。
设备工作异常自动检测并报警灭菌完成后，系统自动提示并伴有蜂鸣警示声。
【锁紧装置】在灭菌周期启动之前，门关闭后联锁装置未锁定，门可重复关闭和开启。
只有门关闭到位，灭菌器才能启动运行，在运行过程中灭菌器的门应打不开。
在周期运行开始后，如发生故障和故障指示时，灭菌室内未完全释放，联锁装置应锁定时，灭菌器的门应打不开。
智能型数显压力开关使用说明书 -A4
六、指示灯定义及工作状态说明电源指示灯接通电源后常亮上限指示灯进行上限设置过程时长亮，在运行状态中,当压力高于上限,上限指示灯长亮。
下限指示灯进行下限设置过程时长亮；在运行状态中,当压力低于下限,下限指示灯长亮。
单位指示灯默认单位为MPa，MPa、Kg/cm2、PSI可任意切换。
运行指示灯闪烁控制器处于运行状态中，继电器处于闭合状态。
常亮控制器处于运行状态中，继电器处于断开状态。
不亮控制器处于设置状态，继电器处于断开状态。
七、显示代码说明字符字符定义E--E 表示传感器损坏或电线连接不正确。
E--1 表示控制器在工作状态下，持续3分钟压力未变化，按任意键返回运行状态。
E--2 当前压力超过（上限+0.1MPa），按任意键返回运行状态。
C--L 表示正在清零操作。
E--H 超过压力控制器的最大量程。
8888数据设置存储成功标志。
八、注意事项1.收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。
2.按产品所提供的过程连接、电气连接和安装方式，将产品正确可靠安装并接线。
3.请勿带电安装！4.使用过程中请注意产品的技术规范和使用条件，如允许的介质温度、过载压力、供电电压等。
5.压力开关属于精密器件，用户在使用时请不要自行拆卸，更不能用硬物触碰膜片，以免造成产品的损坏。
6.在安装过程中，注意保护产品，不得强力安装或者拆卸，否则容易损坏产品，特别是安装螺纹。
7.安装时请用合适的扳手安装或拆卸，不得强行用手拧动壳体来拧紧或者拆卸，否则造成的损害不在保修的范围内。
8.安装后通电测试，出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司的售后技术人员。
智能型数显压力开关Intelligent digital pressure switch智能型数显压力开关是集压力的测量、显示、控制于一体的智能化控制仪表，具有操作简单、价格便宜、抗震动、控制精度高、使用寿命长等特点。
该压力开关具有延时控制功能、三种显示单位可以任意切换、误差一键清零等多种功能。
YKTJ智能压力控制器,是一种集控制、检测、显示于一体的工
一、简介YKTJ-100智能压力一体控制器，是一种集控制、检测、显示、变送、通讯于一体的工业一体化仪表，仪表采用微处理器技术，使报警控制及电流输出设定智能化。
与压力传感器一体测量管道压力，仪表工作电源采用直流12V、24V或交流220V,使用极其方便。
可适用于供暖、供水、化工、水处理、新能源等行业。
二、智能压力控制器的功能特点1. 测量、控制、通讯、变送输出、显示于一体，安装方便。
2. 5位LED显示，显示清晰直观，便于夜间观测。
3. 量程值，上下限报警值，上下限报警复位值，上上限，下下限报警值与复位值，小数点等可设定，4-20mA电流输出可遥控按键操作器调整。
4. 可同时输出4-20mA信号和继电器报警信号，通讯RS485Modbus-RTU协议。
5. 仪表软件线性化处理，提高测量准确度。
三、智能压力控制器的技术参数1. 测量介质：各种气体、液体。
2. 介质温度：-200-2300℃3. 环境温度：-40-85℃4. 环境湿度：≤85%RH5. 测量范围：-199—2300℃6. 准确度：优于0.2%FS。
7. 显示：5位0.56"数码管。
显示范围：-1999—999998. 输出信号：4-20mADC, 负载电阻250-500Ω4路继电器常开触点：6A/220V AC 10A/24DC（常闭触点输出需定制）9. 供电电源：220V AC±10%或24VDC10. 温度接口：M20×1.5 标准螺纹、DN25法兰安装（可用户定制）11. 温度接口材料：不锈钢（）12. 外壳：不锈钢圆盘≤10013. 通讯：RS485四、操作说明（一）遥控板按键功能设置—功能参数设定键，在设定状态时，用于存贮参数的新设定值并进入下一个设定参数。
▲—（增加）设定值增加键，在设定状态时，用于增加数值。
▼—（减小）设定值增加键，在设定状态时，用于减少数值。
（二）上电自检按仪表的端子接线图连接好仪表的接线，正确无误后方可打开电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、简介
YKTJ-100智能压力一体控制器，是一种集控制、检测、显示、变送、通讯于一体的工业一体化仪表，仪表采用微处理器技术，使报警控制及电流输出设定智能化。
与压力传感器一体测量管道压力，仪表工作电源采用直流12V、24V或交流220V,使用极其方便。
可适用于供暖、供水、化工、水处理、新能源等行业。
二、智能压力控制器的功能特点
1. 测量、控制、通讯、变送输出、显示于一体，安装方便。
2. 5位LED显示，显示清晰直观，便于夜间观测。
3. 量程值，上下限报警值，上下限报警复位值，上上限，下下限报警值与复位值，小数点等可设定，4-20mA电流输出可遥控按键操作器调整。
4. 可同时输出4-20mA信号和继电器报警信号，通讯RS485Modbus-RTU协议。
5. 仪表软件线性化处理，提高测量准确度。
三、智能压力控制器的技术参数
1. 测量介质：各种气体、液体。
2. 介质温度：-200-2300℃
3. 环境温度：-40-85℃
4. 环境湿度：≤85%RH
5. 测量范围：-199—2300℃
6. 准确度：优于0.2%FS。
7. 显示：5位0.56"数码管。
显示范围：-1999—99999
8. 输出信号：4-20mADC, 负载电阻250-500Ω
4路继电器常开触点：6A/220V AC 10A/24DC
（常闭触点输出需定制）
9. 供电电源：220V AC±10%或24VDC
10. 温度接口：M20×1.5 标准螺纹、DN25法兰安装（可用户定制）
11. 温度接口材料：不锈钢（）
12. 外壳：不锈钢圆盘≤100
13. 通讯：RS485
四、操作说明
（一）遥控板按键功能
设置—功能参数设定键，在设定状态时，用于存贮参数的新设定值并进入下一个
设定参数。
▲—（增加）设定值增加键，在设定状态时，用于增加数值。
▼—（减小）设定值增加键，在设定状态时，用于减少数值。
（二）上电自检
按仪表的端子接线图连接好仪表的接线，正确无误后方可打开电源。
仪表自检后，如果显示――表示没有接信号或输入信号超量程或设置输入信号类型错误。
仪表采用人机对话形式来输入参数，用各种提示符来提示应输入的数据。
（三）参数设定
工作状态下，显示测量值，在设定状态下，仪表显示参数提示符，按显示设定值。
如果设定过程中15秒钟不改变参数，则仪表自动返回运行。
设置好一个参数后，再按En键确认进入下一个参数设置状态。
参数设定如下：
(1)－cd－密码，用▲或▼键将800设成808, 再按En键，才进入参数设置状态，输入其他值无效，以防止非技术人员误操作。
设置好一个参数后，按En键进行下一个参数设置。
(2) HA—上限报警设定值。
(3) LA—下限报警设定值。
(4) bS-L—变送输出下限时对应的仪表测量显示值。
(5) bS-H—变送输出上限时对应的仪表测量显示值。
（参见后面第九项“变送输出”）
(6) oSEt—调零点校正系数，修正后显示值=修正前测量值+oSEt,出厂值oSEt=0.0
(7) FSEt—调满度校正系数范围0.500～2.000，修正后显示值=FSEt×（修正前的测量值+oSEt）,出厂值FSEt=1.000。
(8) Lb—数字滤波参数，设置范围为0～5。
Lb越大，测量值越稳定，但响应也越慢。
一般在测量值受到较大干扰时，可逐步增大Lb值，调整使测量值间跳动小于2～5个字。
在实验室对仪表进行计量检定时，则应将Lb设置为0或1以提高响应速度。
参数设置结束，显示-End，仪表自动进入运行状态。
(9) —Pd—仪表工作时对应单位值，显示项目为0无显示，1对应KPa指示灯，2对应MPa 指示灯，3对应m指示灯，4对应℃指示灯，5对应RH%指示灯，6对应%指示灯，7对应K指示灯。
(10) Addr—仪表的通讯地址，范围1～99。
(11)bAUd—通讯的波特率，范围1200～9600。
(12) 参数设置结束，显示-End，仪表自动进入运行状态。
五、报警说明
该仪表可带2个继电器，上限报警HA，当测量值高于HA时，继电器闭合，HA指示灯亮，低于HA值，继电器输出断开，指示灯灭。
下限报警LA，当测量值低于LA时，继电器闭合，LA指示灯亮，高于LA值，继电器输出断开，指示灯灭。
六、通讯说明
本仪表可另配RS232、RS485接口，直接与计算机通讯，RS485标准通讯距离1.5km，可以挂接多个仪表。
RS232标准通讯距离15m，只能挂接一个仪表。
RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。
数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。
该设备采用标准Modbus-RTU通讯协议，几乎能和所有的组态软件连接，可以连接组态王、力控、世纪星、Fix、InTouch等国内国际的组态软件，省去了用户连接软件的烦恼。
在使用组态软件时，须选用的设备为modicon(莫迪康)的PLC,Modbus-RTU地址型，数据为整型16位，使用组态王寄存器从4001开始，别的组态软件有可能是从3001开始。
参数代号参数名含义
4x0001 PV 测量值（只读）
4x0002 J1 J1报警状态（可读写）
4x0003 J2 J2报警状态（可读写）
4x0004 J3 J3报警状态（可读写）
4x0005 J4 J4报警状态（可读写）
例：读地址为1的仪表的PV（PV=1000）值
发送数据为01 03 00 00 00 01 84 0A
返回数据为01 03 02 03 E8 B8 FA (其中03 E8—1000)，01 是仪表地址，03是功能号，00、00是寄存器起始地址，00、01 表示读一个数，84、0A是校验码，返回数据中B8 FA是校验码。
如果要读PV、J1HA两个数据，则可以发送:01 03 00 00 00 02 C4 0B。
七、质保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。
保修期十二个月，质保3～5年须另注明。
八、装箱清单
1、遥控器1个
2、智能数显控制仪1个
3、说明书一份
4、装箱清单
智能压力一体化控制仪
（使用说明书）。
