防雷接地技术交底范本

防雷、接地技术交底1技术交底范昌XXX信。

工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设［2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号［2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1∙.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物〔如大型管路、高压电缆等〕时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接3液压钳（8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.镀锡铜线压接鼻子贯穿地线C 型压接件连接检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行，不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。

接地工程技术交底

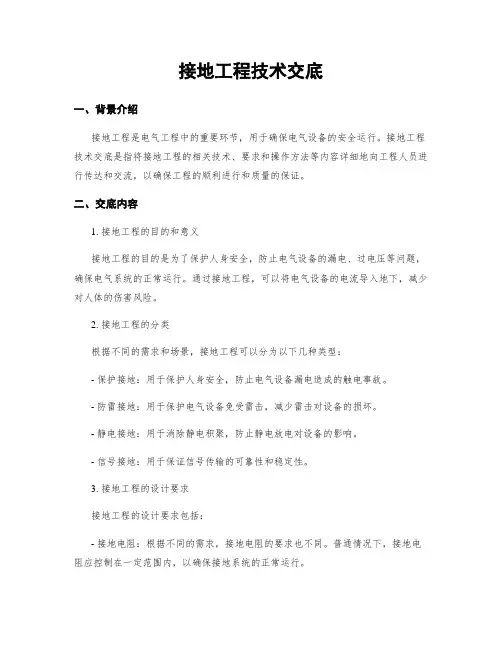

接地工程技术交底一、背景介绍接地工程是电气工程中的重要环节，用于确保电气设备的安全运行。

接地工程技术交底是指将接地工程的相关技术、要求和操作方法等内容详细地向工程人员进行传达和交流，以确保工程的顺利进行和质量的保证。

二、交底内容1. 接地工程的目的和意义接地工程的目的是为了保护人身安全，防止电气设备的漏电、过电压等问题，确保电气系统的正常运行。

通过接地工程，可以将电气设备的电流导入地下，减少对人体的伤害风险。

2. 接地工程的分类根据不同的需求和场景，接地工程可以分为以下几种类型：- 保护接地：用于保护人身安全，防止电气设备漏电造成的触电事故。

- 防雷接地：用于保护电气设备免受雷击，减少雷击对设备的损坏。

- 静电接地：用于消除静电积聚，防止静电放电对设备的影响。

- 信号接地：用于保证信号传输的可靠性和稳定性。

3. 接地工程的设计要求接地工程的设计要求包括：- 接地电阻：根据不同的需求，接地电阻的要求也不同。

普通情况下，接地电阻应控制在一定范围内，以确保接地系统的正常运行。

- 接地材料：接地材料应选用导电性能好、耐腐蚀、耐磨损的材料，如铜、铝等。

- 接地布置：接地装置的布置应合理、均匀，避免浮现死角，确保接地效果的均匀性。

- 接地装置的可靠性：接地装置应具备良好的可靠性，能够长期稳定运行。

4. 接地工程的施工步骤接地工程的施工步骤普通包括以下几个环节：- 前期准备：包括施工方案的制定、施工材料的准备、施工人员的培训等。

- 埋设接地体：根据设计要求，在地下挖掘合适的坑槽，将接地体埋设其中，并与电气设备相连接。

- 连接接地线：将接地体与电气设备之间的接地线连接起来，确保电流能够顺利导入地下。

- 测量接地电阻：在接地工程完成后，需要对接地电阻进行测量，以确保接地系统的质量。

5. 接地工程的质量控制为了保证接地工程的质量，需要进行以下质量控制措施：- 施工过程中的巡检：工程管理人员应定期进行施工现场的巡检，确保施工按照设计要求进行。

防雷接地技术交底

技术交底记录
施表7.２共6页第1页
工程名称
杏林湾营运中心1２#楼
施工单位
中建三局集团有限公司
防雷接地工程技术交底
一、施工准备
1．作业条件
１.1接地体安装：
①人工接地体:设计位置的场地没被占用，且已经清晰。
②利用桩基和地梁钢筋做接地体：承台钢筋与地梁钢筋连接处已绑扎完。
1.2防雷引下线暗敷设:
①利用主筋作引下线时，钢筋绑扎完毕。
金属构架或轨道上；
5、雨天不得露天电焊,在潮湿地带作业时,操作人员应站在铺有绝缘物品的地方，并穿好绝缘鞋。
6、施焊现场的１０m范围内，不得堆放氧气瓶、乙炔发生器、木材等易燃物；
7、现场使用的电焊机应设有可防雨、防潮、防晒的机棚，并备有消防用品;
8、交流电焊机应注意初、次级线,不可接错,输入电压应符合铭牌规定,次级抽头连接铜板必须压紧,
②现浇砼内敷设引下线不做防腐处理。
③主筋搭接处按接地线要求焊接,当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其它的焊接处理。
３.防雷引下线暗敷设做法：
①首先将所需扁钢(或圆钢)用手锤(或钢筋扳子)进行调直或扳直。将调直的引下线运到安装地点,按设计要求随建筑物引上、挂好,及时将引下线的下端与接地体焊接,或与断接卡子连接,随着建筑物的逐步增高，将引下线敷设于建筑物内至屋顶并出屋面一定长度，以备与避雷网连接。如需接头则应进行焊接,焊接后应敲掉药皮并刷防锈漆（现浇砼除外）及银粉，最后请有关人员进行隐蔽验收，做好记录。
八、环境保护措施：
1、施工过程中产生的垃圾分类堆放,并做到工完场清;
2、高空施焊时做好接火盆、接火斗等防护工作;
接受交底人
交底人
记录人

防雷接地工程技术交底

防雷接地工程技术交底一、任务背景为了保障建造物及其设备的安全运行，防止雷击等自然灾害对建造物及其设备造成损坏，防雷接地工程技术交底成为必要的工作环节。

本文将详细介绍防雷接地工程技术交底的相关内容。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物及其设备与地面形成良好的电气连接，以达到安全防护的目的。

该工程主要包括以下几个方面的内容：1. 设计方案根据建造物的结构特点、用途及周边环境条件，制定合理的防雷接地设计方案。

设计方案应包括接地装置的布置、接地体的选型和材料、接地电阻的计算等。

2. 材料准备根据设计方案，准备所需的接地装置材料。

常用的接地装置材料包括铜排、镀锌钢材、接地电极等。

材料的选择应符合国家相关标准，并具备良好的导电性能和耐腐蚀能力。

3. 施工流程施工前应制定详细的施工方案，明确施工流程和安全措施。

施工流程主要包括接地装置的布置、接地电极的埋设、接地体的连接等。

施工过程中应注意施工质量，确保接地装置与地面的良好接触。

4. 检测验收施工完成后，应进行防雷接地工程的检测验收。

检测内容主要包括接地电阻的测量、接地装置的连接性能等。

验收合格后，方可投入使用。

三、技术要求为确保防雷接地工程的有效性和可靠性，以下是防雷接地工程的技术要求：1. 接地电阻要求根据建造物的用途和要求，接地电阻应符合相关标准的要求。

普通来说，低电阻值能提供更好的防雷保护效果。

常见的接地电阻要求为不大于10欧姆。

2. 接地装置的布置接地装置的布置应根据建造物的结构特点和用途来确定。

普通来说，接地装置应均匀分布在建造物周围，以确保接地电阻的均匀性。

3. 接地体的选型和埋设接地体的选型应根据建造物的土壤电阻率、湿度等条件来确定。

常见的接地体包括接地电极、接地网等。

接地体的埋设深度应符合相关标准的要求，普通为1.5米以上。

4. 接地装置的连接性能接地装置的连接性能是防雷接地工程的重要指标之一。

接地装置的连接应坚固可靠，接地装置与接地体之间的连接电阻应符合相关标准的要求。

防雷及接地安装技术交底

技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.2挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除见图3.3.2所示。

图3.3.23.3.3安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。

先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。

为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约10cm）焊在接地角钢一即可，见图3.3.3所示。

使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。

图3.3.3交底单位接收单位交底人接收人技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.4接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。

扁钢应侧放而不可放平，侧放时散流电阻较小。

扁钢与钢管连接的位置距接地体最高点约100mm。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3.3.4所示。

图3.3.41—接地体；2—自然地坪；3—接地卡子焊接处3.3.5核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。

3.4自然基础接地体安装：3.4.1利用无防水底板钢筋或深基础做接地体。

利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

接地工程技术交底

接地工程技术交底一、任务背景在电力系统中，接地工程是保障电力设备安全运行的重要环节。

接地工程技术交底是指工程施工前，施工单位与监理单位进行技术交底，明确双方的责任和要求，确保接地工程能够按照规范和标准进行施工。

二、交底内容1. 接地工程的目的和重要性：接地工程的目的是为了保护人身安全和设备的正常运行，防止电气事故的发生。

接地系统具有防雷、防静电、保护设备和人身安全的功能，是电力系统中不可或者缺的一部份。

2. 接地工程的法律法规和标准：接地工程的施工必须符合国家相关法律法规和标准，如《电气安全标准》、《电气装置接地设计规范》等。

施工单位必须熟悉这些法律法规和标准，并按照要求进行施工。

3. 接地工程的施工流程：接地工程的施工流程包括勘察设计、材料采购、施工准备、施工施工、验收等环节。

施工单位需要按照流程进行施工，并保证每一个环节的质量和安全。

4. 接地工程的材料和设备：接地工程需要使用到各种材料和设备，如接地线、接地体、接地极、接地网等。

施工单位需要选择合适的材料和设备，并确保其质量和可靠性。

5. 接地工程的施工要求：(1) 接地工程的施工必须按照设计要求进行，不能随意变动。

(2) 施工单位必须严格按照施工图纸进行施工，确保施工的准确性。

(3) 施工单位必须严格按照施工规范进行施工，确保施工的质量和安全。

(4) 施工单位必须按照验收标准进行验收，确保接地工程符合要求。

6. 接地工程的质量控制：施工单位需要建立健全的质量控制体系，确保接地工程的质量。

质量控制包括材料的合格检验、施工过程的监控和质量记录的保存等。

7. 接地工程的安全措施：施工单位需要采取一系列的安全措施，确保施工过程中的安全。

包括施工人员的安全培训、施工现场的安全防护、施工设备的安全操作等。

8. 接地工程的质量验收：接地工程施工完成后，需要进行质量验收。

验收内容包括接地电阻测试、接地网接地电阻测试、接地体表面电阻测试等。

验收结果必须符合相关标准要求。

防雷接地工程施工技术交底

分包单位负责人交底内容根据上海霍尼韦尔公司（中国公司）现场踏勘，先结合图纸、国家规范以及现场踏勘资料对防雷、接地分项工程施工安装进行技术交底。

交底内容如下：接地系统的施工要求(1)避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。

(2)屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。

支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。

热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。

避雷引下线处应采用金属铭牌制作永久标识。

(3)接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。

测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。

测试点的制作应与建筑物的外装饰相结合，做到实用、美观。

(4)屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

(5)屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。

各构件不得串接，必须单独与接地干线相连。

(6)室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

电气防雷接地工程技术交底_secret

电气防雷接地工程技术交底
电焊条、氧气、乙炔、沥青油等。

、土建楼层暗梁钢筋正在绑扎时，配合作此项工作。

电气防雷接地工程技术交底
板下的接地极搭接好。

的深度预留40×4的镀锌扁钢
）的焊接长度为80mm
电气防雷接地工程技术交底40×4）镀锌扁钢沿墙、埋地敷设。

电气防雷接地工程技术交底
带本体采用镀锌圆钢（φ12）
质量符合设计要求，
检验方法：实测或检查接地电阻测试记录。

观察检查或检查安装记录和
电气防雷接地工程技术交底
、不得随便移动已绑扎好的结构钢筋，不要踩坏绑扎好的钢筋。

、电气施工时，不得磕碰及弄脏墙面。

防雷接地技术交底记录大全

防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。

二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。

2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。

3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。

三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。

2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。

3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。

4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。

5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。

6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。

7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。

8.检测接地系统的接地电阻值，确保达到设计要求。

9.编制施工技术交底记录。

四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。

2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。

3.施工现场应保持整洁，及时清理施工废料和杂物。

4.施工设备必须经过检验和维护，确保其正常运行。

5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。

五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。

2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。

以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。

避雷接地施工技术交底

避雷接地施工技术交底编制：侯春海时间：2024年4月20日山东长兴集团避雷接地施工技术交底记录工程名称：济南轨道交通产业园（一期）（10#楼、11#楼、12#楼、13#楼及车库）注：①执行标准名称及编号可暂选用国家有关部委，省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；②交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

防雷接地安装施工技术交底一、交底依据建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2012等电位联结安装D502-15D502建筑物防雷设施安装D501-15D501接地装置安装_电气弱电图集14D504二、本工程防雷介绍及要求1、本建筑属于三类防雷，接闪器采用建筑物屋面敷设的镀锌圆钢（明装10#，暗装12#）作为闪接带，采用多支接闪杆连接。

2、高出屋面的所有管道等金属物应与防雷装置焊接，各种高出屋面的管道均加设接闪杆与屋面接闪线连接。

3、利用建筑物外围所有剪力墙暗柱内(满足Ф10<钢筋直径d<Ф16时四根,钢筋直径d>Ф16时两根)的坚向主筋作为引下线,间距不大于25m,引下线上端与接闪带连接,下端与建筑物接地极可靠连接。

建筑物四角的外墙引下线在距室外地面上0 5米处设测试卡子。

4、采用联合接地方式:将建筑外圈独立基础上下两层两根(不小于Ф16)水平主钢筋沿建筑物外圈焊接成环形,并利用4 0*4 镀锌扁钢与主轴线各独立基础内对角2根(不小于Ф16)水平主钢筋通长连接成网(土建做法,以下余同),构件之间必须连接成电气通路,接地电阻要求不大于1.0欧姆在建筑物四角做测试点处名引出一根40*4镀锌扁钢埋深1米,至散水外长度不小于1米,当测试电阻不能满足要求时,需做人工接地体与之可靠焊接。

4、接地装置采用:建筑物基础接地5、防雷接地应与交流工作接地、安全保护接地等共用一组接地装置,防雷冲击接地电阻值要求不大于1欧6.钢质接地装置应采用焊接连接。

电气工程防雷接地技术交底书

防雷接地工程技术交底一、技术交底范围：新建住宅楼项目防雷接地。

二、设计情况：1、住宅楼防雷接地设计为一类防雷建筑。

2、防直击雷的外部防雷装置：1)工程屋面檐口材料为铝板金属檐口，厚度为3mm,且金属板下无易燃材料，因此利用屋面接闪带及。

施工时要求防雷引下线与金属物屋面之间利用金属网架、钢结构檩条等金属构件作可靠电气贯通，各连接点不少于两处。

屋顶金属物屋面板、金属构件之间均应作可靠电气连接，金属板之间采用搭接时，其搭接长度不应小于100mm。

2)局部混凝土屋面采用Φ12镀锌圆钢作为接闪带，沿屋顶周边敷设的接闪带应设在外墙外表面或屋檐边垂直面暗敷，接闪网网格不大于10mx10m或12mx8m；接闪带过伸缩缝时弧形连接方式。

3)凡突出屋面的所有金属构件，如金属杆、金属通风管、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接。

在屋面接闪器保护范围之外的非金属物体应装接闪器，并应和屋面防雷装置相连。

4)构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用搭焊连接。

单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接或采用螺栓紧固的卡夹器连接。

构件之间必须连接成电气通路。

3、引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋通长焊接作为引下线，引下线间距沿周长计算不应大于18m，引下线上端与接闪带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。

外墙引下线在室外地面下1m处引出一根40x4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。

在建筑物四角被用作引下线的结构柱距室外地坪0.5m上处预埋接地连接板作为接地电阻测试点。

4、.接地极做法:利用建筑物基础作为接地体，将结构基础梁内两根主筋焊接成环形，并将基础梁主筋与独立基础或墩基础主筋相互焊接作为接地体，无基础梁处采用-40X4热镀锌扁钢连接。

5、要求建筑物接地网外侧设置的环形接地装置采用50mm2裸铜线与建筑物侧的贯通地线连接。

防雷接地技术交底

本表由施工单位填写
本表由施工单位填写
表C2-1
工程名称交底日期
施工单位分项工程
交底提要防雷、接地施工技术交底
将接线端子全部短路，慢摇摇把，调整测量标度盘，使指针返回零位，这时指针度盘零线，表盘零线大体重合，则说明仪表是好的。

用导线将E’、P’和C’连于仪表相应的端纽，如下图所示：
②测量注意事项
a 两人操作
b 被测电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线平行
c 测量时，被测电极应与电气设备断开
接地电阻测试仪不允许开路实验
四、防雷装置安装
4.1屋顶避雷带做法
本建筑物设置避雷带，采用ɸ10镀锌圆钢避雷带沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并在整个屋面组成不大于20m×20m或24m×16m的网格。

屋面所有金属物体应与避雷带焊接连通。

避雷带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm，支持卡水平距离为1000mm，转角处间距为500mm。

屋面避雷带转角位与防雷引下线连接处必须有弧形过度，且焊接可靠。

屋面不同标高部位避雷带连接，利用结构钢筋焊接连通，用ɸ12镀锌圆钢暗敷焊接连通。

审核人交底人接受交底人。

防雷接地技术交底╱附节点图

监理单位施工单位交底部位交底日期交底人签字接收人签字（二）主要机具1．手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

2．电动工具：电锤、冲击钻、电气焊机具等。

3．测试器具：小线、线坠、卷尺、粉线袋等。

4．其他工具：大绳、绞磨(或倒链)、紧线器等。

四、施工工艺（一）接地装置安装1.自然接地体的安装利用结构地板上层、下层各2根φ≥16相邻钢筋通长可靠焊接连通构成接地网。

横向纵向交叉部位可靠跨接，并在交叉处把上层、下层的接地钢筋网可靠焊接连通。

再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好，并在室外地面以下将柱内主筋焊好连接板，并将两根主筋用色漆做好标记，便于引出和检查，做好隐蔽检查，填写隐检记录。

2.变电所接地系统监理单位施工单位交底部位交底日期交底人签字接收人签字所有电气装置的金属外壳，基础槽钢两端，电缆进户预埋钢管，配线钢管，电缆桥架，母线的金属外壳等正常情况下不带电的金属器件均应可靠接地；变压器柜的金属轨道采用100*5的热镀锌扁钢与基地网可靠焊接连通，变压器的中性点采用100*5的热镀锌扁钢与接地系统可靠连通；所有配电柜下方四周统长10#槽钢预埋件采用40*4的热镀锌扁钢与基地网可靠焊接连通，高、低压柜的金属外壳与10#槽钢预埋件可靠电气连通；为满足环保部门防电磁辐射要求，变电所、开关站。

柴油发电机房的顶板和四周侧墙内设置10*10mm的钢丝网，并在多处采用40*4热镀锌扁钢与变电所、开关站、柴油发电机房四周的接地装置可靠焊接连通。

3.弱电竖井工作接地弱电井在地下二层焊处一根40*4的扁钢至弱电井专用接地端子箱（箱底距地坪500mm），然后在竖井内沿墙向上明敷一根40*4扁铜，每层再用40*4变通从竖向干线引出至接地专用端子箱，套绝缘套（注：明敷扁铜在穿楼板处预埋PVC50管）监理单位施工单位交底部位交底日期交底人签字接收人签字弱电竖井工作接地4.弱电竖井防静电接地：同弱电竖井工作接地；5.弱电机房专用工作接地在地下三层距基础接地网高500mm处预埋150w*150h*80d的钢盒，钢盒与接地网之间采用40*4的扁钢焊接连通，在钢盒至弱电机房、网络机房及多媒体机房专用接地端子箱（距地面300mm）之间用WDZA-YJY-1*95的电缆穿沿墙暗敷PVC32管可靠连接（螺栓连接）。

防雷接地技术交底

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。

首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。

如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。

保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。

如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。

2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。

在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。

2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。

测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。

由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。

2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

施工现场临用电接地与防雷安全技术交底

施工现场临用电接地与防雷安全技术交底1、一般要求（1）在施工现场专用变压器的供电的 TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。

保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。

（2）施工现场的邻水用电电力系统严禁利用大地做相线或零线。

（ 3）相线、 N 线、 PE线的颜色标记必须符合以下规定：相线L1(A) 、 L2（B）、L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿 / 黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

（4）接地装置的设置应考虑土壤干燥或冻结等季节变化的影响，并应符合下表的要求，防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状态的影响。

接地装置的季节系数ψ 值埋深 /mψ水平接地体长 2~3m的垂直接地体0.5 1.4~1.8 1.2~1.40.8~1.0 1.25~1.45 1.15~1.32.5~3.0 1.0~1.1 1.0~1.1注：大地比较干燥时，取表中较小值；比较潮湿时，取表中较大值。

（ 5）保护零线必须采用绝缘导线。

配电装置和电动机械相连接的 PE线应为截面不小于 2.5mm2的绝缘多股铜线。

手持式电动工具的 PE线应为截面不小于 1.5 mm2 的绝缘多股铜线。

（6） PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

（7）当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致；不得一部分设备做保护接零，另一部分设备做保护接地；采用 TN系统做保护接零时，工作零线（ N线）必须通过总漏电保护器，保护零线（ PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部 TN-S 接零保护系统。

（8）在 TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接；在 TN接零保护系统中， PE零线应单独敷设。

防雷接地施工技术交底

防雷接地施工技术交底一、工程概述在进行本次防雷接地施工前，有必要向各位施工人员详细介绍本工程的基本情况。

本工程为_____，位于_____，总建筑面积为_____平方米。

建筑物的高度为_____米，结构形式为_____。

防雷接地系统对于建筑物的安全至关重要，它能够有效地将雷电引入大地，避免雷电对建筑物及内部设备、人员造成损害。

因此，我们必须高度重视本次施工，确保施工质量符合设计及规范要求。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸及相关规范，明确施工要求和技术要点。

编制施工方案，并向施工人员进行技术交底。

2、材料准备准备好所需的防雷接地材料，如镀锌扁钢、镀锌圆钢、接地极等，材料的规格、型号应符合设计要求。

材料应有质量证明文件，并经检验合格后方可使用。

3、主要机具准备准备好电焊机、切割机、钻孔机、接地电阻测试仪等施工机具。

施工机具应性能良好，且经过检验合格。

4、作业条件准备基础土方已开挖完成，并已平整至设计标高。

建筑物的轴线及标高已测量完毕，并已标记清晰。

三、施工工艺流程1、接地体安装按照设计要求，在基础底板上敷设接地极。

接地极一般采用镀锌角钢或钢管，长度为 25 米，间距为 5 米。

接地极的顶部应埋入地下 08 米以下，底部应做成尖头状，以便打入地下。

接地极之间应采用镀锌扁钢进行连接，焊接长度不应小于扁钢宽度的 2 倍，且至少三面施焊。

2、接地干线敷设接地干线一般采用 40×4 的镀锌扁钢，沿建筑物的四周敷设。

接地干线应敷设在距地面 03 米处，并应保持水平。

接地干线之间的连接应采用焊接，焊接处应进行防腐处理。

3、引下线敷设利用建筑物的结构柱内主筋作为引下线，每根柱子至少应有两根主筋作为引下线。

引下线的主筋应从基础底板一直通到屋顶，并应在屋顶与避雷带进行连接。

引下线在每层应设置一个测试点，测试点的高度距地面 05 米。

4、避雷带安装避雷带一般采用 10 镀锌圆钢，沿屋顶女儿墙敷设。

防雷接地技术交底

系统要求
独立的接地系统，接地电阻小于4欧姆。
接地网覆盖范围广，连接所有金属构件。
设计与施工
符合相关规范，专业设计人员负责设计。
选用优质材料，施工规范，定期检查维护。
主要措施
设置避雷针、接地网、接地体等。
对电梯、空调、通讯设备等进行防雷保护。
特殊场合的防雷接地
工业设施
工业设施通常涉及高压设备，需要格外注意防雷接地安全。
防雷接地技术交底
防雷接地技术交底是建筑工程施工的重要环节。旨在确保建筑物和设施的安全，避免雷击造成的损害和人员伤亡。
hd by h d
防雷接地的重要性
生命安全
雷击会导致人员伤亡，甚至死亡。防雷接地可以将雷电流引入大地，保护人员安全。
财产安全
雷击可能导致设备损坏，甚至火灾，造成巨大经济损失。防雷接地可以将雷电流引入大地，保护财产安全。
接地线松动或断裂
接地线松动或断裂会导致接地电阻增加，降低防雷效果。
接地体腐蚀
接地体长期受潮或腐蚀会降低其导电性，影响接地效果。
接地网设计不合理
接地网设计不合理，接地电阻过大，防雷效果不佳。
接地系统维护不足
接地系统缺乏定期检查和维护，会加速其老化，降低防雷能力。
接地系统的优化措施
接地电阻降低
优化措施降低接地电阻，提高系统可靠性，确保安全。
维护保养
定期检查接地系统，清理腐蚀，维护接地体，提高系统稳定性。
系统设计改进
优化接地网布线，提高接地效率，确保雷电的快速引入和安全释放。
测试与评估
定期测试接地电阻，评估系统性能，及时发现问题，及时采取优化措施。
接地系统与建筑物的关系

(1)防雷接地技术交底

防雷接地技术交底一、施工依据：1、电气施工图纸以及有关设计变更、图纸会审；2、《建筑电气工程施工质量验收规范》GB50303-2015；3、《建筑电气工程施工工艺标准》ZJQ00-SG-006-2003；4、《建筑物防雷工程施工与质量验收规范》GB50601-2010；5、项目部编写的《施工组织设计》、《建筑电气工程施工方案》、《接地施工方案》。

二、施工准备工作：1、材料要求（1）主材：镀锌扁钢，钢板，圆钢，镀锌圆钢。

（2）辅材：电焊条，氧气，乙炔，沥青漆，标记用颜色油漆。

2、主要工具手锤、钢锯、压力案子、卷尺、电焊机、气焊工具等。

三、施工工艺流程：1、工艺流程基础接地极焊接→电井（或配电间）及电梯井道、配电房及设备房内预留接地点焊接→防雷引下线焊接2、基础接地极焊接（1）利用建筑物基础底板钢筋作基础接地体，将基础底板钢筋每条横向及纵向轴线上的上下两层主筋焊通形成防雷接地网，每条主筋的连接处需采用φ12圆钢进行跨接（见附图），横向和纵向轴线主筋十字交叉处也需要采用φ12圆钢进行跨接（见附图）。

（2）防雷接地网焊接完毕后，逐个焊接点清除掉焊渣，并将焊通的主筋用色漆做好标记，便于引出和检查。

3、电井（或配电间）及电梯井道、配电房、发电机房内预留接地点焊接（1）电井（或配电间）及电梯井道内预留接地点焊接：所有电井及电梯井道内在地下室底板施工阶段均要从筏板基础防雷接地极上引出-40*4热镀锌扁钢，引出的接地扁钢在后期与井道内接地干线连通。

（2）配电房、发电机房内预留接地点焊接：按本工程施工图纸设计要求，配电房内变压器中性点及发电机房内发电机中性点均要求预埋-63*5热镀锌扁钢做中性点接地线，此处预埋的接地扁钢要与基础接地网焊通。

另外配电房内局部临时接线柱点位及所有总等电位箱处也要求与基础接地网焊接。

4、利用建筑物柱内主筋做防雷引下线：待土建柱内钢筋扎完后，按照本工程相关施工图设计的位置将有防雷引下线的柱子内对角两根主筋焊通，柱内主筋的连接处同样采用φ12圆钢进行跨接（见附图），并将焊通的柱内主筋与底板钢筋上的防雷接地网进行焊接。

电气施工防雷引下线安装分项工程质量技术交底

工程名称：项目名称分部工程交底级别
接受交底人签名：
电气安装技术交底记录
编号：
交底单位
防雷引下线安装分项
交底日期
公司级项目部级工地级
交底作业项目：质量制度
主要交底内容： 1、防雷引下线预埋根据设计利用桩的结构筋，采用Φ12m/m镀锌圆钢与已结构钢筋焊连，焊连时的跨接镀锌圆钢弯成L型，若单面焊L长不小于150m/m，双面焊不小于80m/m。 2、连接引上钢筋到-1.00时，（即承台面）应与主柱对角钢筋焊接，焊连后在引下钢筋的钢筋头涂上红漆标记。 3、焊接水平连接线时采用1条方法焊连，并要与柱内的主对角钢筋与水平钢筋采有1条方法焊连。 4、焊接时要求焊缝饱满，不夹渣，不裂缝。焊接长度合格，焊后的焊缝涂防锈漆。 5、焊缝长度要求，两根钢筋搭接时，焊长为以被搭接的圆钢直径的6倍（双面焊），单面焊长为被搭接圆钢直径的12倍。各种接地点按图纸要求和会审要求进安全、质量等交底，主要交底内容栏体现具体的交底内容。 2、本表由交底人填写。 3、本表设计被交底单位各留存一份。
