开关电源整流桥的基础知识整理
全桥开关电源工作原理
全桥开关电源工作原理一、开关电源的工作原理1. 抗干扰电路：由于开关电源的原理和结构，各种形式的干扰几乎无所不在，有鉴于此，大多数的开关电源都会加装抗电磁干扰的电路或元件，以降低来自电源自身的噪声，同时也能够减少对外界的电磁干扰。
2. 开关管：开关电源的核心元件就是开关管，它是开关电源最为重要的元件之一。
开关管在电路中主要的作用就是将直流电转化成高频的交流电，也就是将直流电通过开关管进行脉动调制，变成高频的小电压，但是开关管此时还是存在很大的阻抗。
3. 开关变压器：开关变压器是开关电源中非常重要的元件之一，它是开关管主要的负载，也是将电能进行转换的重要元件。
开关变压器是开关电源最为核心的部分，它能够将直流电压或电流转换成高频交流电压或电流。
4. 整流滤波电路：整流滤波电路是开关电源中必不可少的电路之一，它的主要作用就是将交流电变成直流电，同时将直流电中的脉动成分滤除掉。
由于大多数的开关电源都采用的是脉冲调制技术，所以整流滤波电路在整个电源中的位置非常的重要。
5. 保护电路：保护电路也是开关电源中的一个重要的电路，由于开关电源中的开关管等元件比较容易损坏，如果开关电源发生故障，那么就会造成整个电源的损坏，因此需要加装保护电路。
保护电路能够有效的保护开关电源中的元件，防止由于元件损坏造成的电源故障。
二、全桥开关电源的工作原理全桥式开关电源的工作原理是利用四个开关管进行桥式连接，通过控制开关管的通断来调节输出电压的高低。
当输入电压接入全桥式开关电源后，经过滤波器滤除交流成分，再经过整流滤波后得到直流电压。
然后通过控制电路调节四个开关管的通断时间比例，使得输出电压的高低随控制信号的变化而变化。
同时，输出电压经过反馈电路反馈给控制电路，形成闭环控制，使得输出电压的精度更高。
全桥式开关电源在工作中，正反两组交替工作，故称为全桥式。
在工作时，两边的桥臂同时导通或同时截止，此时电流由正极流向负极或由负极流向正极。
整流基础及电气基础

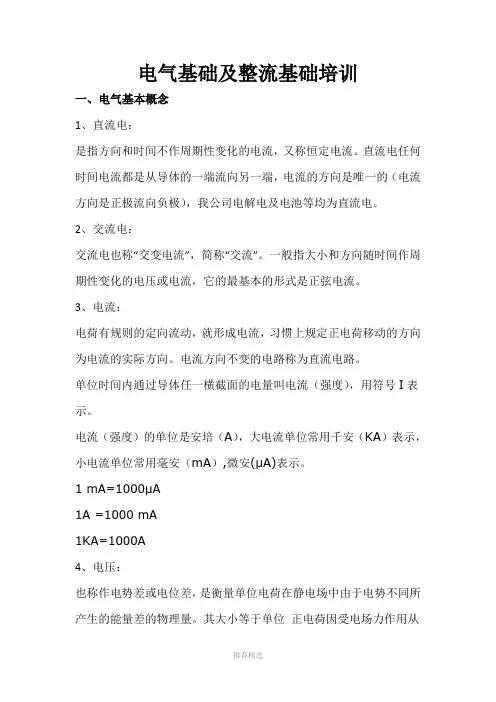

电气基础及整流基础培训一、电气基本概念1、直流电：是指方向和时间不作周期性变化的电流，又称恒定电流。
直流电任何时间电流都是从导体的一端流向另一端，电流的方向是唯一的（电流方向是正极流向负极），我公司电解电及电池等均为直流电。
2、交流电：交流电也称“交变电流”，简称“交流”。
一般指大小和方向随时间作周期性变化的电压或电流，它的最基本的形式是正弦电流。
3、电流：电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。
电流方向不变的电路称为直流电路。
单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。
电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。
1 mA=1000μA1A =1000 mA1KA=1000A4、电压：也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
其大小等于单位正电荷因受电场力作用从A点移动到B点所作的功，电压的方向规定为从高电位指向低电位的方向。
电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位1mV=1000μV1V=1000 mV1KV=1000V5、电阻导体对电流起阻碍作用的能力称为电阻，用符号R表示，单位为欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。
1 KΩ=1000Ω1 MΩ=1000 KΩ6、三相交流电三相交流电是指由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统。
频率我们通常用的是50HZ，电势就是指电压的高低，我们通常的三相中任何一相对地电压为220V，而相与相之间的电压为380V。
我们区分电的相位通常用黄、绿、红来表示A、B、C三相7、电路：电流流过的回路叫做电路，又称导电回路。
电路是由电源、负载加连接导线组成，以及附加开关控制电路的通断电路故障：常见短路和过载短路（1）定义：在电路中，电流不流经用电器，直接连接电源两极，则电源短路。
理解电力电子技术中的整流桥电路原理
理解电力电子技术中的整流桥电路原理在理解电力电子技术中的整流桥电路原理之前，先让我们来了解一下电力电子技术的基本概念。
电力电子技术是研究与应用电子技术在能量转换、电力传输和控制领域中的学科，它能将电力转换为不同形式的能量，并实现对电力的控制与调节。
整流桥电路是电力电子技术中最基本的电路之一，它用于将交流电转换为直流电。
下面我们将详细介绍整流桥电路的原理及其工作过程。
一、整流桥电路的组成及原理整流桥电路由四个二极管组成，它们按照特定的方式连接在一起，形成一个桥形结构，如图所示。
```A B+----|>|----+| D1 |+----|<|----+C1 C2A:正弦电压输入端B:正弦电压输出端C1和C2:二极管输出端D1和D2:二极管元件```在整流桥电路中，交流输入电压（A端）经过四个二极管（D1、D2、D3、D4）的作用，最终得到相对稳定的直流输出电压（B端）。
整流桥电路的原理可以通过以下步骤来解释：1. 正半波整流：当交流输入电压的正半周期时，二极管D1和D3正向导通，二极管D2和D4反向截止。
此时，电流会从A端进入D1，通过C1输出到B端，实现对信号的整流。
而D2和D4不会导通，不会影响电流输出。
2. 负半波整流：当交流输入电压的负半周期时，二极管D2和D4正向导通，二极管D1和D3反向截止。
此时，电流会从A端进入D2，通过C2输出到B端，同样实现对信号的整流。
而D1和D3则不会导通，不会影响电流输出。
通过交替的正半周期和负半周期的整流过程，整流桥电路可以将交流电转换为直流电，并输出到B端。
需要注意的是，整流桥电路在输出电压的波形上会存在一定程度的脉动，因此需要进一步的滤波调节才能得到更为稳定的直流输出电压。
二、整流桥电路的应用领域整流桥电路在实际应用中有着广泛的用途，主要包括：1. 电源适配器：整流桥电路被广泛应用于电子设备的电源适配器中，将交流电转换为直流电，以满足电子设备对电能的需求。
电源知识大汇总 了解电源之整流桥及功率因数
电源知识大汇总了解电源之整流桥及功率因数
整流桥AC to DC 的关键
其实整理桥的全称叫做“桥式整流器”，是由四只整流硅芯片作桥式连接，然后使用绝缘朔料将其封装一起，而一些大功率桥式整流器在绝缘层外添加锌金属壳包封，主要也是为了增强散热。
电源整流桥
而有些质量较低，或者结构较老的电源中，我们不会看到封装好的整流桥，大多会以四个整流晶体管并列焊接在电路板上。
非常古老的整流桥
另外，需要注意的是，整流桥是电源中发热量较大的电气元件，尤其是在一些功率较大的电源中，整流桥必须配有散热片进行散热，否则会存在电源使用的安全隐患。
“功率因数”到底是如何产生的
通过整流桥矫正后直流电被输入到PFC 电路。
而在我们讨论PFC(功率因数校正)电路之前，还是让我们先来简单的了解一下什么叫做“功率因数(PF)”吧。
功率因数(PF)是指，实际功率(有效功率)与视在功率(表观功率)的比率(kW/kVA)，而我们都知道，功率P 等于电压与电流的乘积(P=V×I)。
另外，在电路中会存在着最本的两种电路负载，一种为“电阻(由电源中各种电阻构成的电路负载)”，另外一种为“电抗(由电源中电感线圈和电容构成的电路负载)”。
如果整个电路都是线性负载(电路阻抗为恒定常数的负载)，那么电源电压和电流都将会呈现为正弦曲线，并且相位相同。
而如果在这个纯电阻电路中，那么电压和电流都会在同一时刻逆转极性，那么也就是说，在每一时刻，电压与电流的乘积都为“正”。
也就是说，在电路中，没有“反方向(负极方向)”的能量移动，而此时所产生负载功率才被称为“实际功率”。
整流桥电路知识
整流电路大全9.3.7 正、负极性全波整流电路及故障处理如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。
电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。
电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。
图9-24 输出正、负极性直流电压的全波整流电路1．电路分析方法关于正、负极性全波整流电路分析方法说明下列2点：（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。
（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。
2．电路工作原理分析如表9-28所示是这一正、负极性全波整流电路的工作原理解说。
表9-28 正、负极性全波整流电路的工作原理解说关键词说明正极性正极性整流电路由电源变压器T1和整流二极管VD2、VD4构成。
整流电路分析在电源变压器次级线圈上端输出正半周电压期间，VD2导通，VD2导通时的电流回路是：T1次级线圈上端→VD2正极→VD2负极→负载电阻R2→地线→T1的次级线圈抽头→次级抽头以上线圈，构成回路。
流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。
在交流电压变化到另一个半周后，电源变压器次级线圈上端输出负半周电压，使VD2截止。
这时，次级线圈下端输出正半周电压使VD4导通，其电流回路是：T1次级线圈下端→VD4正极→VD4负极→负载电阻R2→地线→T1次级线圈抽头→次级抽头以下线圈，构成回路。
流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。
负极性整流电路分析负极性整流电路由电源变压器T1和整流二极管VD1、VD3构成。
整流桥的工作原理
整流桥的工作原理整流桥是一种常见的电子元件，它广泛应用于电源供电、电机驱动和信号处理等领域。
它的主要作用是将交流电转换为直流电，实现电流的单向导通。
接下来，我们将详细介绍整流桥的工作原理。
整流桥由四个二极管组成，通常采用四个二极管的桥式连接方式。
这四个二极管分为两对，分别被称为正向二极管和反向二极管。
正向二极管的特点是在正向电压作用下导通，反向二极管则在反向电压作用下截止。
在整流桥的工作过程中，输入的交流电首先经过一个变压器，将电压降低或升高到适当的水平。
然后，交流电信号通过整流桥进入。
当输入电压的正半周时，正向二极管导通，负半周时，反向二极管导通。
由于正半周和负半周的二极管导通情况不同，整流桥能够将输入的交流电转换为单向的直流电。
具体来说，在正半周时，正向二极管导通，电流从输入端的A相流向输出端的B相，同时，反向二极管截止，电流无法从输入端的C 相流向输出端的D相。
这样，电流就只能从A相流向B相，实现了正半周的整流效果。
而在负半周时，反向二极管导通，电流从输入端的C相流向输出端的D相，同时，正向二极管截止，电流无法从输入端的A相流向输出端的B相。
这样，电流就只能从C相流向D相，实现了负半周的整流效果。
通过整流桥的工作原理，我们可以看到，交流电在经过整流桥后，变成了一个由正半周和负半周交替组成的脉动直流信号。
为了得到更稳定的直流电，通常还需要经过滤波电路进行进一步处理。
滤波电路的作用是将脉动直流信号中的纹波成分去除，使输出电压更加稳定。
常见的滤波电路包括电容滤波和电感滤波。
电容滤波利用电容器的充放电特性，将脉动直流信号的纹波成分通过电容器的充放电过程去除。
而电感滤波则利用电感器的储能特性，将纹波成分通过电感器的储能释放过程去除。
经过滤波电路处理后的直流电就可以作为电源供应给其他电子设备使用了。
整流桥的工作原理简单明了，但在实际应用中起着重要的作用。
无论是家用电器、工业设备还是通信系统，都离不开整流桥的支持。
TI开关电源基础知识
TI开关电源基础知识目录1. 内容概览 (3)1.1 电源的重要性 (4)1.2 开关电源的概述 (5)2. 开关电源的工作原理 (6)2.1 开关型转换器的基本结构 (7)2.2 电流连续和电压连续型转换器 (8)2.3 开关频率的选择 (10)3. 开关电源的类型 (11)3.1 反激式转换器 (12)3.2 正激式转换器 (14)3.3 桥式转换器 (14)3.4 半桥转换器 (16)3.5 推挽转换器 (17)4. 开关电源的设计流程 (18)4.1 系统级设计 (19)4.2 输入和输出电压的选择 (20)4.3 开关频率和占空比的确定 (21)4.4 主开关和滤波器的选择 (22)5. 关键组件和工作原理 (24)5.1 主开关 (26)5.2 次级侧整流二极管 (27)5.3 输入和输出滤波电感 (28)5.4 输出滤波电容器 (29)5.5 反馈网络 (31)6. 设计举例与案例分析 (31)6.1 反激式转换器设计实例 (33)6.2 正激式转换器设计实例 (34)6.3 桥式转换器设计实例 (35)6.4 半桥转换器设计实例 (37)6.5 推挽转换器设计实例 (39)7. 电源效率与负载调整率 (40)7.1 效率计算 (42)7.2 负载调整率 (43)8. 开关电源的设计注意事项 (43)8.1 EMI抑制措施 (45)8.2 热管理 (46)8.3 电磁兼容性与安全 (47)8.4 封装与稳定 (49)9. 现代开关电源技术 (50)9.1 软开关技术 (52)9.2 多相电源 (53)9.3 高频转换器技术 (54)9.4 变频技术 (55)9.5 数字控制技术 (56)10. 测试与调试 (58)10.1 工作频率和占空比的测试 (59)10.2 输出电压和波形的测试 (60)10.3 效率和负载调整率的测试 (61)10.4 EMI和噪声测试 (63)11. 结论与展望 (64)11.1 开关电源的发展趋势 (65)11.2 未来研究方向 (66)1. 内容概览开关电源作为现代电子设备中不可或缺的组成部分，以其高效、节能、小巧等特点赢得了广泛的应用。
开关电源烧整流桥,开关管维修
开关电源烧整流桥,开关管维修开关电源是现代电子设备中常用的一种电源类型，其特点是体积小、效率高、稳定性好。
然而，由于其组件众多，使用过程中难免会遇到一些问题，比如整流桥烧坏、开关管损坏等。
本文将介绍关于开关电源整流桥烧坏和开关管维修的相关知识，希望能够帮助读者解决问题。
首先，我们来了解一下开关电源的整流桥问题。
整流桥是开关电源中负责将交流电转换为直流电的重要部件，一旦烧坏，将导致电源无法正常工作。
整流桥的烧坏原因多种多样，最常见的是电流过大、温度过高等。
首先要做的是检查整流桥周围的元器件是否正常工作，是否有短路等情况。
然后，可以使用万用表对整流桥进行测量，检查其中的二极管是否有短路或开路现象。
如果整流桥烧坏，需要更换整流桥，注意选择合适的规格和型号。
接下来，我们来了解一下开关管维修。
开关管是开关电源中用于控制开关的关键元件，其负责打开和关闭电路，控制电流的通断。
在长时间高负载运行下，开关管容易受损。
如果发现开关管损坏，首先要检查电路中是否存在漏电流或过大的电流突波，这往往是开关管损坏的主要原因。
然后，需要使用万用表进行测量，检查开关管的导通状态和参数是否正常。
如果开关管确实需要维修，可以尝试对其进行焊接修复，或者直接更换新的开关管。
在更换或焊接开关管时，务必注意工作安全，避免发生电击事故。
最后，我们还需要提醒大家注意开关电源的日常维护保养。
定期检查开关电源的连接线是否松动或脱落，清洁电源内部的灰尘和杂物，以保证电源散热良好。
此外，在使用开关电源时，要遵循正确的操作步骤，避免过载使用、过高温度运行等不当操作，以延长开关电源的使用寿命。
对于开关电源整流桥烧坏和开关管维修问题，我们需要掌握相关知识和技巧，同时也要注意安全。
希望本文提供的内容能够帮助读者更好地理解和解决开关电源问题，使其能够正常工作，发挥其应有的功能。
开关电源烧整流桥,开关管维修
开关电源烧整流桥,开关管维修
摘要：
一、开关电源的基本原理
二、开关电源的故障现象及原因
三、整流桥和开关管的维修方法
四、结论
正文：
一、开关电源的基本原理
开关电源是一种利用现代电力电子技术，通过开关管的开通和关断，实现输入电压和输出电压之间能量传递的电源。
它的基本工作原理是：在输入电压的正半周期，开关管导通，电能通过开关管进入电感元件，电感元件储存能量；在输入电压的负半周期，开关管关断，电感元件中的电流流经输出负载，释放能量。
通过这样的开关控制，使得输出电压具有较好的稳定性和较小的波动。
二、开关电源的故障现象及原因
开关电源在使用过程中，可能会出现烧整流桥和开关管故障。
导致这种故障的原因有很多，如滤波电容、主动管、开关管等过流短路，严重故障时，可能会导致电源无法正常工作，甚至损坏其他电路元件。
三、整流桥和开关管的维修方法
1.整流桥的维修
整流桥是开关电源中负责整流的元件，如果整流桥损坏，会导致电源输出
电压不正常。
维修整流桥时，需要先找到损坏的整流桥，然后将其更换为同型号的整流桥。
2.开关管的维修
开关管是开关电源的核心元件，负责开关控制，如果开关管损坏，会导致电源无法正常工作。
维修开关管时，需要先找到损坏的开关管，然后将其更换为同型号的开关管。
同时，需要检查其他相关元件，如滤波电容、主动管等，如果发现损坏，也需要一并更换。
四、结论
开关电源在使用过程中，可能会出现烧整流桥和开关管故障，导致电源无法正常工作。
对于这种情况，可以通过更换整流桥和开关管来进行维修。
整流桥电路工作原理
整流桥电路工作原理整流桥电路是一种常见的电子电路，用于将交流电信号转换为直流电信号。
它由四个二极管组成，可以将输入的交流电信号的负半周转换为正半周，从而实现了对交流电信号的整流作用。
在本文中，我们将详细介绍整流桥电路的工作原理和相关知识。
整流桥电路的基本结构由四个二极管组成，这些二极管被连接成一个桥式结构。
在整流桥电路中，交流电信号的输入端连接到桥式结构的两个对角线上，而输出端则连接到另外两个对角线上。
当输入端的交流电信号为正半周时，其中两个二极管将导通，而另外两个二极管将截止；当输入端的交流电信号为负半周时，另外两个二极管将导通，而其中两个二极管将截止。
这样，整流桥电路就可以实现对交流电信号的整流作用，将其转换为直流电信号输出。
整流桥电路的工作原理可以通过以下几个步骤来解释。
首先，当输入端的交流电信号为正半周时，其中两个二极管将导通。
这时，通过导通的二极管，交流电信号将被导通的二极管分流，而输出端将得到一个正向的直流电信号。
而当输入端的交流电信号为负半周时，另外两个二极管将导通，同样通过导通的二极管，交流电信号将被导通的二极管分流，而输出端将得到一个反向的直流电信号。
通过这样的工作原理，整流桥电路可以将输入的交流电信号转换为直流电信号输出。
整流桥电路的工作原理还可以通过数学公式来描述。
整流桥电路的输出电压可以用以下公式来表示：Vout = Vm - 2 * Vd其中，Vout为输出电压，Vm为输入电压的峰值，Vd为二极管的导通压降。
从这个公式可以看出，整流桥电路的输出电压是输入电压的峰值减去两倍的二极管的导通压降。
这也说明了整流桥电路可以实现对交流电信号的整流作用，将其转换为直流电信号输出。
总之，整流桥电路是一种常见的电子电路，用于将交流电信号转换为直流电信号。
它由四个二极管组成，通过桥式结构实现了对交流电信号的整流作用。
整流桥电路的工作原理可以通过电路结构、工作步骤和数学公式来解释，可以有效地将交流电信号转换为直流电信号输出。
基础知识桥式整流原理
基础知识桥式整流原理原创作者：晓月池塘基础知识/桥式整流原理各位看官：此篇为桥式整流工作原理，通篇基础知识，外加一个话题。
大神勿喷，请绕路！小编发了4篇识别电瓶极性并自动翻转的充电机改装制作方法，发现一个话题。
在这一篇里讨论这个话题：普通充电机再添加一个全桥或者2个，能否在电瓶极性接反时保护整流全桥不被烧毁，并且电瓶可以随便接？或者说充电机可以随便接？这里有个关键点！第2个全桥必须是添加在电瓶端子上，永远跟随电瓶，并且充电时必须经过这个添加的全桥，才能有效保证极性始终正确。
此时这个全桥的交流输入端子上因整流二极管隔离电瓶正负极，无电压电流，允许短路，连接充电机时不分正负极。
（仅限于这个全桥的交流输入端子上可以不分正负极）如果第2个全桥安装在充电机鳄鱼夹子回路内，如下图所示：将没有极性自动翻转功能，不允许电瓶极性反向接入。
否则烧毁整流全桥，除非充电回路内安装保险及过流保护开关，切断短路电流，才能避免烧坏全桥！只有采用大功率H桥，简单连接后才可以自动识别并翻转极性。
H桥原理见下图：H桥功率模块见下图：极性自动翻转原理见下图：端子3接电瓶正极时，控制极B+B-加正向电压，OUT1接通IN+，OUT2接通IN-，OUT1为正，OUT2为负。
端子4接电瓶正极时，控制极A+A-加正向电压，OUT1接通IN-，OUT2接通IN+，OUT1为负，OUT2为正。
保持电瓶始终正向接入充电回路。
电动车充电接口内安装整流全桥，没有连接充电器时，接口外部无电压电流，允许短路。
这种把整流全桥添加在电瓶端的方式，不适合用于工程机械设备以及专业电瓶维护保养。
小编所在施工场地内，30多台柴油机械设备，并且还有渣车几十台。
最好用的就是充电机自带电池极性识别并自动翻转。
充电回路内连接2个全桥的线路图：图内铅笔所画箭头为电瓶反向接入时形成的电流回路，以及流动方向。
以下分析建立在直流回路内没有保险及过流保护开关时，分析如下：1正常工作时：1.1当端子1为正半周时，D2→D6→端子3→负载R→端子4→D7→D3→端子21.2当端子2为正半周时，D4→D6→端子3→负载R→端子4→D7→D1→端子12当端子1-2无交流电压，电瓶反向接入端子3-4，端子4为正极时；此时有4条直流通路：2.1端子4→D7→D8→端子3电瓶负极2.2端子4→D5→D6→端子3电瓶负极2.3端子4→D7→D3→D4→D6→端子3→电瓶负极2.4端子4→D7→D1→D2→D6→端子3→电瓶负极3当端子1-2有交流输入，并且电瓶极性反向接入时：端子3接电瓶负极，电瓶正极接端子4等于充电机直流电压与电瓶电压串联后反向接入整流全桥，此时电流通路与电瓶单独反极性接入时一样：存在4条直流通路3.1端子4→D7→D8→端子3电瓶负极3.2端子4→D5→D6→端子3电瓶负极3.3端子4→D7→D3→D4→D6→端子3→电瓶负极3.4端子4→D7→D1→D2→D6→端子3→电瓶负极3.5假设端子1为交流正半周时，正向电流与电瓶电流叠加后作用于D2D6D7D3。
开关电源基础知识学习资料
2011-7-23
开关电源最常用的三种拓朴电路9—Buck-Boost Converter 计算 开关电源最常用的三种拓朴电路 公式
输出电压为： D/1Vo/Vi = -D/1-D 这里给出电感的计算公式： L=(Vin-Vout)/((∆I*f)*(Vout-Vin))
总结： 总结：如何区分以上三种拓朴？这取决于电感的连接方式。 设置合适的参考地后，可以得到三个不同的端子，输入端，输出端， 参考地。若电感一端与地连接，则得到BUCK-BOOST电路；若电感 一端与输入端连接，则得到 BOOST电路；若电感一端与输出端连接， 则得到 BUCK电路。
I1 +
IL (VIN)(tON) IL= ----------L I1
0
time, t
2011-7-23
开关电源最常用的三种拓朴电路7—Buck-Boost Converter 工作 开关电源最常用的三种拓朴电路 原理
其主要元件：开关Q、二极管D、电感L、电容C2和负载 电阻。
2011-7-23
开关电源最常用的三种拓朴电路8—Buck-Boost Converter 工作 开关电源最常用的三种拓朴电路 原理
工作原理 1、当开关管Q导通Ton时，输入的直流电压Vi全部加在电感L两端，电 感上的电压是上正下负，电感中的电流方向是由上向下流的，在原 来的基础上线性增加，此时的电感储存能量； 2、当开关管Q截止Toff时，电感中的磁能变成电能，电感L两端相当于 一个电源变压器的绕组两端一样向外供电，电感中的电流方向与原 来方向相同，仍由上向下流动，但电压极性是上负下正，这个负电 压，通过二极管D整流和电容器C2滤波后，输出负的直流电压加在 负载RL上。 特点： 1、 所谓反转式，就是输入电压的正负极性颠倒后输出。输出和输入相 比可升可降。 2、buck-boost 是唯一纯“反激”拓朴，即从输入到输出的所有能量必 须先存储在电感中，其他电路都不具备此特性。
开关电源烧整流桥,开关管维修
开关电源烧整流桥,开关管维修开关电源是现代电子设备中常见的一种电源类型，它具有高效率、小体积和稳定输出电压等优点。
然而，由于电源内部的复杂电路和高压工作环境，偶尔会发生一些故障，比如整流桥或开关管烧毁的情况。
在这篇文章中，我们将为大家介绍开关电源的整流桥和开关管的维修方法，以帮助大家解决这类问题。
首先，让我们来了解一下开关电源中的整流桥。
整流桥是开关电源中的关键部件，它负责将交流输入电压转换为直流输出电压。
当整流桥损坏时，会导致开关电源无法正常工作。
通常来说，当我们发现开关电源输出电压异常或无输出时，首先要怀疑整流桥出现了问题。
那么，如何判断整流桥是否损坏呢？一种简单的方法是使用万用表来进行测量。
将万用表调到直流电压测量档位，钳住开关电源输出端的正负极，然后将电源接通，读取万用表上的电压数值。
如果显示为零伏或极低的电压值，那么可以基本确定整流桥损坏了。
接下来，我们将介绍整流桥的维修方法。
一种常见的情况是整流桥上的单个二极管或多个二极管烧毁。
此时，我们需要使用万用表将整流桥的二极管逐个测量。
首先，将万用表调到二极管测量档位，然后用红表笔接触整流桥的接线端子，用黑表笔分别接触每个二极管的引脚。
如果万用表显示的电流值是接近无穷大的（即无导通状态），则说明该二极管烧毁了。
在确定了损坏的二极管后，我们需要将它们进行更换，并确保接线端子的焊接牢固。
除了整流桥，开关管也是开关电源中常见的故障部件。
开关管是用来控制开关电源开关状态的元件，一旦损坏，将无法实现电源的正常开关操作。
当开关电源出现连续断电、电流异常或工作不稳定等问题时，我们可以怀疑开关管存在问题。
为了维修开关管，我们首先需要确认其损坏情况。
类似于整流桥的测试方法，我们可以使用万用表的二极管测量功能来检测开关管。
将万用表调至测量二极管档位，用红表笔接触开关电源的输出端正脚，然后用黑表笔接触开关管的引脚。
如果测量结果显示开关管处于导通状态（即电流值接近零伏特），则说明开关管损坏了。
桥式整流公式
桥式整流公式桥式整流是一种常见的电力电子电路，用于将交流电转换为直流电，使用四个二极管和一个中心点的变压器。
这种电路的设计和应用非常广泛，尤其在电源和电子器件中使用较为广泛。
下面将介绍桥式整流的工作原理、公式推导以及一些相关应用。
1. 桥式整流的工作原理桥式整流的基本原理是利用四个二极管和一个中心点的变压器，通过将交流电信号的正负半周期分别经过二极管导通，然后输出到输出负载上，从而实现将交流电转换为直流电。
具体来说，当输入的交流电信号为正半周期时，二极管D1和D3导通，而二极管D2和D4截止。
这样，正半周期的电流就会通过D1和D3进入负载。
当输入信号为负半周期时，二极管D2和D4导通，而二极管D1和D3截止，这样负半周期的电流就会通过D2和D4进入负载。
通过这样的交替导通和截止，桥式整流电路就可以将交流电信号转换为直流电信号。
2. 桥式整流的公式推导在桥式整流电路中，为了方便计算和分析，假设二极管的导通电压为0.7V，变压器的中心点电压为0V。
当输入信号为正半周期时，二极管D1导通，D2截止。
假设负载电压为Vload，变压器的中心点电压为Vc，负载电流为Iload。
根据欧姆定律和变压器的电压比公式，可以得到负载电流的表达式：Iload = (Vc - Vload) / RL其中，RL为负载电阻。
当输入信号为负半周期时，二极管D2导通，D1截止。
同样可以得到负载电流的表达式：Iload = (Vload - Vc) / RL根据上述两个表达式，可以得到桥式整流电路的输出电流公式：Iout = |(Vc - Vload) / RL| + |(Vload - Vc) / RL|桥式整流的输出电压可以通过负载电流与负载电阻的乘积得到：Vout = Iout * RL3. 桥式整流的相关应用桥式整流电路作为一种常见的电力电子电路，应用非常广泛。
以下是一些常见的桥式整流的应用场景：- 电源: 桥式整流电路在电源中被广泛使用，可以将市电转换为直流电，为各种电子设备提供稳定的电源。
整流桥安全操作及保养规程
整流桥安全操作及保养规程整流桥作为一种电子元件，常见于各种电源电路中。
它是将交流电转换为直流电的关键部件。
为了确保整流桥的正常工作，必须遵守严格的安全操作规程及保养措施。
本文将对整流桥的安全操作及保养进行详细介绍。
整流桥的安全操作规程1.严禁在电源电路开启状态下拆卸整流桥或进行维修操作。
在对整流桥进行维修或更换时，必须先断开电源，并确认电容器已经充分放电。
另外，在使用多个整流桥时，必须确保它们的接线正确。
2.在将整流桥连接到电源电路之前，必须仔细检查连线，以确保不会出现反接或短路。
在电源电路开启之前，还需要检查整流桥的冷却装置是否工作正常。
3.使用整流桥的电源电路必须配备过流保护装置，以防止整流桥中的电流超过其额定值。
在使用整流桥时，还需注意其最大电压和最大电流的额定值。
4.在实验室或工业环境中使用整流桥时，必须戴上适当的防静电手套。
如果不小心触摸到整流桥电极，可能会导致器件失效或损坏。
5.在使用整流桥时，必须遵循生产商的操作说明书和安全规程。
如有任何不明确的操作步骤或安全提示，应该咨询相关专业人士或生产商。
整流桥的保养措施1.定期检查整流桥的环境温度，确保其工作在允许范围内。
如果整流桥过热，需要及时检查冷却系统是否正常工作，并检查散热质量。
2.定期检查整流桥的外观，确认其没有破损，腐蚀或氧化。
如果发现这些情况，需要及时更换整流桥并进行清理保养。
3.对于使用时间较长的整流桥，建议定期检查电阻特性和器件状态。
如果峰值反向电压超过额定值，需要及时更换整流桥。
4.在操作整流桥时，应当避免撞击或强震。
在移动或运输整流桥时，必须使用合适的防震措施和包装。
5.整流桥需要定期更换电解电容器，以保证其电容值和工作性能的稳定。
同时，还应该定期更换风扇滤网和清理散热器。
结论整流桥是电源电路中不可或缺的组成部分。
它的安全操作和保养至关重要，以确保电路安全，延长整流桥的使用寿命。
在对整流桥进行维修或更换时，务必谨慎操作，按照正确的方法进行。
三相桥式整流电路知识点
三相桥式整流电路知识点介绍三相桥式整流电路是一种常见的电力电子变换器，用于将交流电转换为直流电。
它由四个二极管和一个相性跳变开关组成，可以实现高效率的电能转换。
本文将详细介绍三相桥式整流电路的工作原理、电路结构和特点。
工作原理三相桥式整流电路的工作原理基于二极管的导通性质。
在每个半周期中，交流电源的三个相（A、B、C）中的一个相连接到负载，其他两个相则不导通。
通过相性跳变开关的控制，可以使每个相在一个周期中轮流连接到负载上，实现电能的变换。
当一个相连接到负载时，相对应的二极管导通，将交流电转换为直流电；而当相断开时，相对应的二极管则停止导通，以免逆向电压损坏二极管。
电路结构三相桥式整流电路由四个二极管和一个相性跳变开关组成。
二极管按照桥式结构连接，形成一个完整的桥式整流电路。
相性跳变开关控制桥式整流电路的工作方式，使每个相按照一定的顺序连接到负载上。
特点三相桥式整流电路具有以下特点：1.高效率：由于采用桥式结构和二极管导通方式，整流效率较高，可以达到90%以上。
2.电能转换稳定：相性跳变开关的控制使得每个相在一个周期中都能连接到负载上，电能转换稳定可靠。
3.适用范围广：三相桥式整流电路可以适用于不同功率的电力电子应用，例如电池充电器、电机驱动器等。
4.控制灵活：相性跳变开关的控制可以通过调整开关频率和工作顺序来实现对电路的控制，满足不同应用的需求。
应用举例三相桥式整流电路广泛应用于工业领域和日常生活中。
以下是一些常见的应用举例：1.电动机驱动器：三相桥式整流电路可以将交流电转换为直流电，用于电动机的驱动，提供可靠的电源。
2.电池充电器：通过桥式整流电路可以将交流电转换为直流电，用于充电电池。
3.可控整流器：在交流电的控制下，三相桥式整流电路可以实现对直流电的调节，用于特定的电力应用。
总结三相桥式整流电路是一种常见的电力电子变换器，通过四个二极管和一个相性跳变开关的组合，可以将交流电转换为直流电。
整流电路知识点总结
整流电路知识点总结一、整流电路的概念。
1. 定义。
- 整流电路是将交流电转换为直流电的电路。
其基本原理是利用二极管等具有单向导电性的电子元件，使交流电的正半周或负半周通过，从而在负载上得到单方向的脉动直流电。
2. 作用。
- 在电子设备中，许多电路需要直流电源供电，如电子计算机、通信设备、各种电子仪器等。
而市电提供的是交流电，整流电路就是将交流市电转换为适合这些设备使用的直流电的关键电路部分。
二、常见的整流电路类型。
（一）半波整流电路。
1. 电路结构。
- 由一个二极管和负载电阻组成。
交流电源的一端连接二极管的阳极，另一端连接负载电阻的一端，负载电阻的另一端与二极管的阴极相连。
2. 工作原理。
- 在交流电源的正半周时，二极管处于正向偏置状态，电流可以通过二极管流经负载电阻，在负载电阻上产生电压降。
而在交流电源的负半周时，二极管处于反向偏置状态，电流不能通过二极管，负载电阻上没有电流通过。
这样，在负载电阻上就得到了单向的脉动直流电压，其输出电压的波形是输入交流电压正半周的一部分，负半周被削去，所以称为半波整流。
3. 输出电压计算。
- 设输入交流电压的有效值为U_2，则半波整流电路输出电压的平均值U_O 为U_O=0.45U_2。
4. 优缺点。
- 优点：电路简单，使用的元件少，成本低。
- 缺点：输出电压脉动大，直流成分低，电源利用率低，只利用了交流电源的半个周期。
（二）全波整流电路。
1. 电路结构。
- 有两种常见结构，一种是使用两个二极管和一个中心抽头的变压器；另一种是使用四个二极管组成的桥式整流电路。
- 在中心抽头变压器全波整流电路中，变压器的次级绕组有中心抽头，将次级绕组分为两个相等的部分。
两个二极管分别连接在次级绕组的两端与负载电阻之间，且二极管的阴极连接在一起作为输出的正极，变压器中心抽头作为输出的负极。
- 桥式整流电路由四个二极管D1 - D4组成。
交流电源的两端分别连接到桥式电路的一对对角线上，负载电阻连接在另外一对对角线上。
整流桥知识详解
正常，220V 是有效值整流之后电压是直流：220*1.41=308滤波之后是：308*0.9=277220V是交流电的有效值，而有效值为220V的交流电其最大值约为311V。
一般整流桥输出电路中都设有由电容和电阻组成的滤波电路，电容在滤波时将整流后的电压滤平的同时，也使自己充电，两端的电压就上升，因此。
整流后的直流电压一般比交流电有效值高、比交流电的最大值低，根据有关的计算，理想的情况下（不考虑整流二极管的管压降和电阻等的降压作用），输出直流电压约为1.35倍的交流电压有效值，即约为297V。
实际测量时则是考虑各种压降的实际电压，因此有约280V左右的数值。
要得到220左右的电压可采用“可控整流电路”，即将整流桥对应两个臂的二极管用晶闸管代替，通过对晶闸管导通角的控制就可得到所需要的直流电压。
如果要保留原来的整流桥，则只好采用分压的方法实现了，此时是还需再加稳压电路的。
整流桥输入交流220v,输出直流电压测量值为280v,而实际测量值为311v的故障原因设整流桥的输入交流为Vac(有效值),则整流桥的输出直流电压Vdc理论上可近似用下式表示:Vdc=(0.9----1.4)Vac下面来讨论二种极限情况:1.当纯阻负载(即不接滤波器)和RL负载(即电感滤波)的情况下这时整流桥输出端为单向脉动正弦,其中的直流分量为0.9Vac,故可取系数为0.9.2.当只有滤波电容而负载开路时(有时称为纯容负载),这时电容上的电压将充至正弦的峰值1.4Vac.故这时的系数取1.4.这是电容滤波在负载开路下的一种特殊情况.而电容滤波在带负载的情况下,视负载的大小,输出电压在(0.9--1.4)Vac之间,一般取1.2Vac左右.因此,你测得的311V可能是在输出开路情况下测得的.而280V又可能是在带负载的情况下测得的.以上只是分析,供你参考吧.这不是故障，整流桥输出通过电容滤波后所测电压就是输入交流电的峰值电压，1.41倍的输入电压.在输入电压为220V时，滤波电容两端的电压为308V。
整流桥电路理解
整流桥电路理解整流桥整流桥就是将整流管封在一个壳内了.分全桥和半桥.全桥是将连接好的桥式整流电路的四个二极管封在一起.半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路, 选择整流桥要考虑整流电路和工作电压.整流桥的原理整流桥堆整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
选择整流桥要考虑整流电路和工作电压.优质的厂家有“文斯特电子”的G系列整流桥堆,进口品牌有ST、IR等。
整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
编辑本段命名规则一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V 如:KBL410 即4A，1000V 。
RS507 即5A，700V。
（1234567分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）常用的国产全桥有佑风YF系列，进口全桥有ST、IR等。
整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。
整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。
四个引脚中，两个直流输出端标有+或－，两个交流输入端有～标记。
一、输入整流桥的选择1、整流桥的导通时间与选通特性50Hz交流电压经过全波整流后变成脉动直流电压u1，再通过输入滤波电容得到直流高压U1。
在理想情况下，整流桥的导通角本应为180°(导通范围是从0°～180°)，但由于滤波电容器C的作用，仅在接近交流峰值电压处的很短时间内，才有输入电流流经过整流桥对C充电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源整流桥的基础知识整理
50Hz交流电压经过全波整流后变成脉动直流电压u1，再通过输入滤波电容得到直流高压U1。
在理想情况下，整流桥的导通角本应为180°(导通范围是从0°～180°)，但由于滤波电容器C的作用，仅在接近交流峰值电压处的很短时间内，才有输入电流流经过整流桥对C 充电。
50Hz交流电的半周期为10ms，整流桥的导通时间tC≈3ms，其导通角仅为54°(导通范围是36°～90°)。
因此，整流桥实际通过的是窄脉冲电流。
桥式整流滤波电路的原理如图1(a)所示，整流滤波电压及整流电流的波形分别如图l(b)和(c)所示。
最后总结几点：
(1)整流桥的上述特性可等效成对应于输入电压频率的占空比大约为30%。
(2)整流二极管的一次导通过程，可视为一个“选通脉冲”，其脉冲重复频率就等于交流电网的频率(50Hz)。
(3)为降低开关电源中500kHz以下的传导噪声，有时用两只普通硅整流管(例如1N4007) 与两只快恢复二极管(如FR106)组成整流桥，FRl06的反向恢复时间trr≈250ns。
2)整流桥的参数选择
隔离式开关电源一般采用由整流管构成的整流桥，亦可直接选用成品整流桥，完成桥式整流。
全波桥式整流器简称硅整流桥，它是将四只硅整流管接成桥路形式，再用塑料封装而成的半导体器件。
它具有体积小、使用方便、各整流管的参数一致性好等优点，可广泛用于开关电源的整流电路。
硅整流桥有4个引出端，其中交流输入端、直流输出端各两个。
硅整流桥的最大整流电流平均值分0.5～40A等多种规格，最高反向工作电压有50～1000V等多种规格。
小功率硅整流桥可直接焊在印刷板上，大、中功率硅整流桥则要用螺钉固定，并且需安装合适的散热器。
整流桥的主要参数有反向峰值电压URM(V)，正向压降UF(V)，平均整流电流
Id(A)，正向峰值浪涌电流IFSM(A)，最大反向漏电流IR(霢)。
整流桥的反向击穿电压URR应满足下式要求：
举例说明，当交流输入电压范围是85～132V时，umax=132V，由式(1)计算出UBR=233.3V，可选耐压400V的成品整流桥。
对于宽范围输入交流电压，umax=265V，同理求得UBR=468.4V，应选耐压600V的成品整流桥。
需要指出，假如用4只硅整流管来构成整流桥，整流管的耐压值还应进一步提高。
辟如可选1N4007(1A/1000V)、1N5408(3A/1000V)型塑封整流管。
这是因为此类管子的价格低廉，且按照耐压值“宁高勿低”的原则，能提高整流桥的安全性与可靠性。
设输入有效值电流为IRMS，整流桥额定的有效值电流为IBR，应当使
IBR≥2IRMS。
计算IRMS的公式如下：
式中，PO为开关电源的输出功率，η为电源效率，umin为交流输入电压的最小值，cosφ为开关电源的功率因数，允许cosφ=0.5～0.7。
由于整流桥实际通过的不是正弦波电流，而是窄脉冲电流(参见图1)，因此整流桥的平均整流电流Id 例如，设计一个7.5V/2A(15W)开关电源，交流输入电压范围是85～265V，要求η=80%。
将Po=15W、η=80%、umin=85V、cosψ=0.7一并代入(2)式得到，IRMS=0.32A，进而求出Id=0.65×IRMS=0.21A。
实际选用lA/600V的整流桥，以留出一定余量。
