续流和吸收二极管

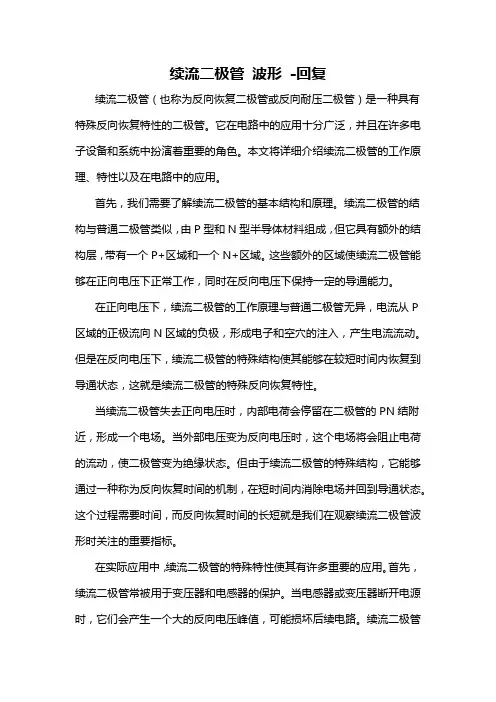

续流二极管 波形 -回复
续流二极管波形-回复续流二极管（也称为反向恢复二极管或反向耐压二极管）是一种具有特殊反向恢复特性的二极管。
它在电路中的应用十分广泛，并且在许多电子设备和系统中扮演着重要的角色。
本文将详细介绍续流二极管的工作原理、特性以及在电路中的应用。
首先，我们需要了解续流二极管的基本结构和原理。
续流二极管的结构与普通二极管类似，由P型和N型半导体材料组成，但它具有额外的结构层，带有一个P+区域和一个N+区域。
这些额外的区域使续流二极管能够在正向电压下正常工作，同时在反向电压下保持一定的导通能力。
在正向电压下，续流二极管的工作原理与普通二极管无异，电流从P 区域的正极流向N区域的负极，形成电子和空穴的注入，产生电流流动。
但是在反向电压下，续流二极管的特殊结构使其能够在较短时间内恢复到导通状态，这就是续流二极管的特殊反向恢复特性。
当续流二极管失去正向电压时，内部电荷会停留在二极管的PN结附近，形成一个电场。
当外部电压变为反向电压时，这个电场将会阻止电荷的流动，使二极管变为绝缘状态。
但由于续流二极管的特殊结构，它能够通过一种称为反向恢复时间的机制，在短时间内消除电场并回到导通状态。
这个过程需要时间，而反向恢复时间的长短就是我们在观察续流二极管波形时关注的重要指标。
在实际应用中，续流二极管的特殊特性使其有许多重要的应用。
首先，续流二极管常被用于变压器和电感器的保护。
当电感器或变压器断开电源时，它们会产生一个大的反向电压峰值，可能损坏后续电路。
续流二极管能够迅速反向恢复，防止电压峰值通过。
其次，在开关电源和逆变器电路中，续流二极管常被用作输出二极管，用于防止反向电压对开关管的损坏。
续流二极管的快速反向恢复能力使其能够承受高频大功率开关电源的要求。
另外，在光伏发电系统中，续流二极管也有广泛的应用。
光伏电池在无阳光或光照不足时会产生反向电流，会损坏电池，所以需要使用续流二极管将这些反向电流规避掉。
总结起来，续流二极管是一种具有特殊反向恢复特性的二极管。
关于续流二极管
续流二极管用法自感现象：概念：由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。
流过线圈的电流发生变化，导致穿过线圈的磁通量发生变化而产生的自感电动势，总是阻碍线圈中原来电流的变化，当原来电流在增大时，自感电动势与原来电流方向相反；当原来电流减小时，自感电动势与原来电流方向相同。
因此，“自感”简单地说，由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。
电感线圈在直流回路中工作时，由于内部的磁能存在，线圈中的电流不能突变，当电源给线圈断开（强行断开电感的电流）时，线圈里有磁场，这时，将产生反向电动势高达1000V以上（由公式：u=L di/dt得U会很大），需要一个续流回路来释放这危险电势，防止损坏其他电路元件。
通常都是用二极管组成续流回路，这个二极管一般是开关速度比较快的二极管，如肖特基二极管。
对上面电路的解释：KR在VT导通时，上面电压为上正下负，电流方向由上向下。
在VT关断时会，KR中电流突然中断，会产生感应电势，其方向是力图保持电流不变，即总想保持KR电流方向为由下至下。
这个感应电势与电源电压迭加后加在ＶＴ两端，容易使ＶＴ出穿。
为此加上ＶＤ，将ＫＲ产生的感应电势短路掉，电注是你所说的“顺时针方向在二极管和继电器所的小回路里面流动”，从而保护ＶＴ。
图２中的Ｒ、Ｃ也是利用Ｃ上电压不能突变的原理，来吸收感应电势。
针对步进电机的H桥中续流二极管的解释：4个开关K1和K4，K2和K3分别受控制信号a，b的控制，当控制信号使开关K1，K4合上，K2，K3断开时，电流在线圈中的流向如图1(a)，当控制信号使开关K2，K3合上，K1，K4断开时，电流在线圈中的流向如图1(b)所示．4个二极管VD1，VD2，VD3，VD4为续流二极管，它们所起的作用是：以图1(a)为例，当K1，K4开关受控制由闭合转向断开时，由于此时线圈绕组AB上的电流不能突变，仍需按原电流方向流动(即A→B)，此时由VD3，VD2来提供回路．因此，电流在K1，K4关断的瞬间由地→VD3→线圈绕组AB→VD2→电源+Vs形成续流回路．同理，在图1(b)中，当开关K2，K3关断的瞬间，由二极管VD4，VD1提供线圈绕组的续流，电流回路为地→VD4→线圈绕组BA→VD1→电源+Vs．步进电机驱动器中，实现上述开关功能的元件在实际电路中常采用功率MOSFET管．普通二极管动态特性二极管的动态特性是指二极管在导通与截止两种状态转换过程中的特性，它表现在完成两种状态之间的转换需要一定的时间。

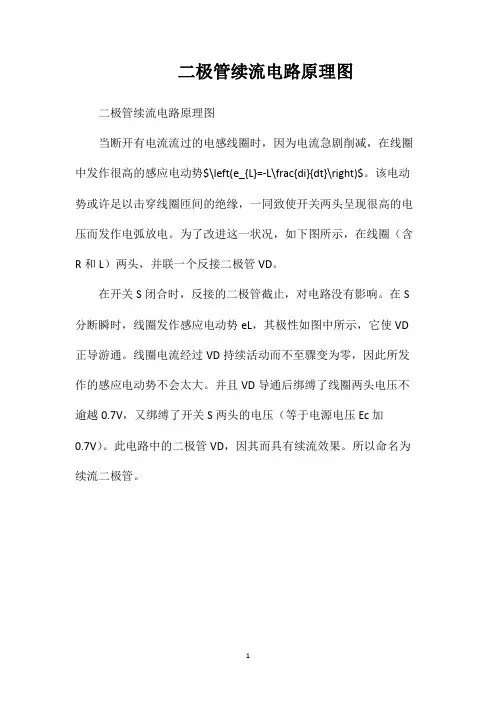

二极管续流电路原理图
二极管续流电路原理图二极管续流电路原理图
当断开有电流流过的电感线圈时，因为电流急剧削减，在线圈中发作很高的感应电动势$\left(e_{L}=-L\frac{di}{dt}\right)$。
该电动势或许足以击穿线圈匝间的绝缘，一同致使开关两头呈现很高的电压而发作电弧放电。
为了改进这一状况，如下图所示，在线圈（含R和L）两头，并联一个反接二极管VD。
在开关S闭合时，反接的二极管截止，对电路没有影响。
在S 分断瞬时，线圈发作感应电动势eL，其极性如图中所示，它使VD 正导游通。
线圈电流经过VD持续活动而不至骤变为零，因此所发作的感应电动势不会太大。
并且VD导通后绑缚了线圈两头电压不逾越0.7V，又绑缚了开关S两头的电压（等于电源电压Ec加
0.7V）。
此电路中的二极管VD，因其而具有续流效果。
所以命名为续流二极管。
1。
续流二极管
什么是续流二极管大家可能都知道二极管吧那什么是续流二极管呢？其实他还是个二极管只不过它在这起续流作用而以，例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是为什么要反向接个二极管呢？因为继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的时候存储大量的磁场当控制继电器的三极管由导通变为截至时线圈断电但是线圈里有磁场这时将产生反向电动势电压高达1000v以上很容易击穿推动三极管或其他电路元件，这是由于二极管的接入正好和反向电动势方向一致把反向电势通过续流二极管以电流的形式中和掉从而保护了其他电路元件，因此它一般是开关速度比较快的二极管，象可控硅电路一样因可控硅一般当成一个触点开关来用，如果控制的是大电感负载一样会产生高压反电动势原理和继电器殿禄式一样的。
在显示器上也用到一般用在消磁继电器的线圈上。
一种用于驱动电感性负载的负载驱动电路，包括连接负载的回流闭合电路。
在该回流闭合电路中设置续流二极管。
该续流二极管并联一个MOS晶体管，用于接通/断开电流。
设置一电容器并以其两端连接至MOS晶体管的栅极和漏极，设置一电阻器并以其两端连接至MOS晶体管的栅极和源极。
在续流二极管的恢复操作期间，借助于该电容器和电阻器，MOS晶体管的栅极至源极的电压在一预定时间周期内被上拉而超过一阈值。
上拉该栅极至源极电压致使续流二极管的恢复特性变得柔和，抑制恢复浪涌。
这个二极管的作用是续流,谁能具体解释一下?具体的电路图解释起来就比较复杂了，所以我只给你讲讲原理，首先我们知道变频器输出的是PWM波，这种波是由逆变桥通过spwm或者svpwm调制而形成的，它的负载是电机，而电机是一种感性负载，所以它必然要向电源侧返回能量，也就是我们所说的无功功率（其实就是电感中储存的能量，呵呵）所以，我们在设计逆变系统时，必须给无功功率返回电网提供回路，这样才不至于烧毁逆变桥上的IGBT等器件，如果没有这些续流二极管，IGBT就会被反向击穿。
续流二极管——三极管控制的继电器电路里不能没有你！
续流二极管——三极管控制的继电器电路里不能没有你！
在三极管控制的继电器电路中，我们总能看见一个并联在继电器旁边的二极管，这就是今天要说的主角---续流二极管。
如下图所示。
控制基极的开关，就可控制继电器的开关，当然我们简化了电路，基极可以是其它方式的控制，继电器可以控制其它电路。
继电器并联续流二极管的作用
•继电器本身就是一个电感线圈，当通过其中的电流发生变化时，就会产生自感电动势，若电流减小，自感电动势阻碍其减小，若电流增加则阻碍增加，而继电器中的电流变化只在接通瞬间与闭合瞬间。
当三极管导通时，继电器产生的自感电动势是上正下负与电源电压方向相反，对三极管没有危害。
而当三极管截止时集电极电流Ic瞬间减小到零，产生的自感电动势下正上负，与电源电压方向一致，两个电压相加会超过三极管的反向击穿电压，容易造成三极管损坏。
见上图
•并联续流二极管VD以后，情况就不一样了，当电路导通时，加在VD上的电压反向，VD截止。
当三极管截止时，自感电动势方向为
下正上负，正好和VD的方向一致，导通释放自感电动势的电能，达到了保护三极管的作用。
见上图
•因此在三极管控制的继电器电路中，并联续流二极管的作用就是释放自感电动势的电能，保护三极管。
肖特基二极管续流作用的工作原理
肖特基二极管续流作用的工作原理
首先，肖特基二极管的金属侧（也称阱结）具有导电率高于P型半导体一侧（即P结），这是与普通二极管的区别之一、在阱结中的金属侧，由于其导电率较高，金属原子可以自由地接收电子，形成电子云，并且在该电子云中形成大量弥散态电子。
而在P结中，由于其导电率较低，只有少量自由电子存在。
当外加偏置电压为正向偏置时，P结的自由电子与阱结中的电子云发生互相碰撞，并形成射极电流，这与普通二极管的工作原理相似。
然而，由于阱结中电子云的形成和稳定，可自由电子可以迅速地从P结跨越到金属侧，形成电流流过二极管。
续流作用的原理在于肖特基二极管的高导电率金属侧可以更快地吸收和输送电荷，从而使电流持续流过阱结，延长二极管的导通时间。
延长导通时间和提高响应速度是肖特基二极管的关键特点之一、由于肖特基二极管具有快速开关特性，可以更快地响应信号变化。
同时，由于续流作用的存在，可以减少信号变化时由于二极管开关时间引起的信号失真。
此外，续流作用还可以降低正向导通压降。
由于金属侧的导电率高于P结，肖特基二极管具有更低的正向导通电压降，这对于一些对低电压操作敏感的电路非常重要。
续流作用还提高了肖特基二极管的效率。
在正向导通状态下，续流作用可以使电流更快地流过二极管，减少能量的损耗和热量的产生，提高电路的效率。
总之，肖特基二极管的续流作用是其具有的重要特性之一、通过金属
侧的高导电率，续流作用可以延长电流的导通时间，提高响应速度和效率。
这使得肖特基二极管成为许多电路设计中的重要元件，特别适用于高频、
快速开关、低功耗和低电压操作等应用。
续流二极管在直流电机中的作用
续流二极管在直流电机中的作用续流二极管（也称为自由轮二极管或飞轮二极管）是一种专用二极管，广泛应用于直流电机、电路中。
其主要作用是通过控制反电动势的产生和消失，保护直流电机和相关电路部件。
直流电机是一种常见的电动机类型，其特点是通过直流电源供电，产生机械旋转功效。
直流电机通常由电枢、励磁线圈和换向器构成。
电枢通过与电源连接，产生电流，并且与励磁线圈一起形成磁场。
当电流通过电枢，产生磁场后，会与换向器的磁场相作用，使电机转动。
然而，当直流电机运行时，其电枢产生的磁场相对于励磁线圈的磁场感应可能会导致感应电动势的产生。
这种感应电动势会产生一个逆向电流，称为反电动势（也称为反向电流）。
反电动势的大小取决于电机运行的速度和负载的情况，通常情况下，电机运行速度越快，负载越重，产生的反电动势就越大。
当直流电机停止供电时，即切断电源，电机仍然会继续旋转一段时间，这是由于旋转惯性的作用。
在这个过程中，电机起到一个发电机的作用，产生的电动势反向并形成连续的逆向电流。
这种逆向电流可能会造成一些问题，如电机反向旋转、电机继续驱动其他装置或负载等。
续流二极管的作用就是解决这些问题。
当电机停止供电时，续流二极管提供一个低阻抗的通路，让流经电机的逆向电流可以通过续流二极管而不是通过电机本身。
这样就避免了逆向电流对电路和设备的负面影响。
续流二极管的工作原理是，当电机停止供电时，其电枢感应的反电动势的方向与电源电压相反。
综合系统的工作，电枢电势通过续流二极管接地，续流二极管被正向偏置。
在这种情况下，续流二极管具有低电阻状态，允许逆向电流通过。
续流二极管可以处理电机在停止供电时产生的逆向电流，保护电路和电机不受损坏。
此外，续流二极管还能改善电机的效率和性能。
正常工作时，电机通过电源获取能量，转换为机械功效。
然而，当电机停止供电，机械旋转惯性会将能量转化为电能，并产生逆向电流。
续流二极管可以捕获和利用这些逆向电流，将其重新导向到电源中，以减少能量的浪费，提高电机的效率。
场效应管 续流二极管
场效应管续流二极管场效应管（MOSFET）是一种常用的电子器件，用于控制电流的流动。
它由金属氧化物半导体构成，具有三个电极，栅极、漏极和源极。
场效应管的工作原理是通过调节栅极电压来控制漏极和源极之间的电流流动。
当栅极施加的电压变化时，漏极和源极之间的电流也会相应地变化，因此场效应管可以用作电流放大器、开关和其他各种电路中的关键元件。
续流二极管是指在电路中用来续流的二极管。
在直流电路中，当电流突然断开时，电感元件会产生一个反向电动势，导致电流无法立即中断。
这时续流二极管就会被激活，它允许电流继续流动，直到电感中储存的能量耗尽。
续流二极管的主要作用是防止电感中的能量突然释放，从而保护其他电子元件。
从技术角度来看，场效应管和续流二极管在电子电路中扮演着不同但同样重要的角色。
场效应管主要用于控制电流，可以实现高频率的开关操作和功率放大，常用于功率放大器、电源管理等领域。
而续流二极管则主要用于保护电路，防止电感元件产生的反向电动势对其他元件造成损害，常用于直流电源、电机驱动器等领域。
除了技术角度，从应用角度来看，场效应管和续流二极管也有着不同的应用场景。
场效应管常用于需要高效能、高速开关的电路中，例如电源开关、变换器、驱动器等；而续流二极管则常用于需要保护电路免受电感反冲电压影响的场合，例如直流电源、电机控制器等。
综上所述，场效应管和续流二极管在电子领域中都具有重要的作用，它们分别从技术和应用角度为电路的控制和保护提供了重要的支持。
在实际应用中，设计工程师需要根据具体的电路需求选择合适的场效应管和续流二极管，以确保电路的性能和稳定性。
什么是续流二极管
什么是续流二极管
续流二极管通常是指反向并联在电感线圈、继电器、可控硅等储能元件两端，在电路中电压或电流消失突变时，对电路中其它元件起爱护作用的二极管。
以电感线圈为例，当线圈中有电流通过时，其两端会有感应电动势产生。
当电流消逝时，其感应电动势会对电路中的元件产生反向电压。
当反向电压高于元件的反向击穿电压时，会把元件如三极管等烧坏。
假如在线圈两端反向并联一个二极管(有时候会串接一个电阻)，当流过线圈中的电流消逝时，线圈产生的感应电动势就会通过二极管和线圈构成的回路消耗掉，从而保证电路中的其它元件的平安。
对于继电器而言，由于继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当它吸合的时候会存储大量的磁场。
当掌握继电器的三极管由导通变为截至时，线圈就会断电，但此时线圈里磁场并未马上消逝，该磁场将产生反向电动势，其电压可高达1000v，这样的高压很简单击穿如三极管或其它电路元件。
假如我们在继电器两端反向并联一个二极管(对于继电器，通常会在续流二极管上串接一个电阻以防止回路电流过高)，由于该二极管的接入正好和反向电动势方向全都，这样就可以把反向电动势以电流的形式消耗掉，从而达到爱护其它电路元器件的目的。
对于可控硅电路，由于可控硅一般当成一个触点开关来用，假如掌握的是大电感负载，一样会产生高压反电动势，其原理和继电器一样。
在显示器上同样也会用到续流二极管，一般是用在消磁继电器的线圈上。
继电器两端并联续流二极管的作用
继电器两端并联续流二极管的作用由于电感中的电流不能突变，如果要切断电感电路，我们总是需要提供电感电流释放回路。
假如没有提供释放回路，电感电流就会自寻通道，比如，通过空气释放，通过开关触点或者其他不应导电的元件释放。
短时间的高电压将对电路产生极大的破坏。
电感器能够产生高电压的能力在电源设计时非常有用，但也意味着，在没有准备好释放通路时不可以随便切断电感电路。
断电时EMF产生的瞬时高压（数倍甚至数十倍于电源电压）如果无处释放，会对电路的其他元件造成损害，而如果提供释放回路，又怎么能适时接通呢？即电感电路接通时，释放回路不通，而电感电路断开时释放回路就接通。
电阻是双向导电的，而二极管就具有单向导电特性。
因此我们采用如图1所示的电路，图中并联在电感两端的二极管称为续流二极管（flyback diode或flywheel diode）。
图1 续流二极管电路续流二极管的作用续流二极管通常和储能元件一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。
电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。
这个电路与变压器原边并联。
当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量。
BUCK电路中续流二极管的选择BUCK电路图BUCK电路中一般选择快速恢复二极管或者肖特基二极管来作为"续流二极管"，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。
理论上二极管选用至少2倍于最大电流，实际使用时，由于二极管的瞬间抗过载能力较强，使用最大电流50A的超快速二极管也行，加上合理的散热片，实际使用中一般少有损坏。
导通时的总阻抗是电机内阻+驱动管等效内阻。
dcdc续流二极管工作原理
dcdc续流二极管工作原理续流二极管是直流-直流（DC-DC）转换器的重要部分，它的主要作用是提供电流路径，使得能量可以从输入端流向输出端。
在DC-DC转换器中，续流二极管通常被用来消除反向电压脉冲和减小开关管的开关损耗。
下面是dcdc续流二极管工作的基本原理和步骤：1.开关管关闭：在DC-DC转换器的工作周期的一部分，开关管（一般是MOSFET）关闭，断开了输入电源与输出负载之间的电流路径。
此时，开关管处于关断状态，不会导通电流。
2.续流二极管导通：当开关管关闭时，输出侧电感储能的电流无法继续流动。
这会导致电感储能的电流开始减小，同时电感两端产生一个反向电压脉冲。
3.续流二极管导通：反向电压脉冲使续流二极管开始导通。
续流二极管是一个快速恢复二极管（Fast Recovery Diode），它具有较快的开关速度和较低的反向恢复时间。
一旦续流二极管开始导通，它就提供了一个低阻抗路径，使得电感储能的电流可以继续流动。
4.电感储能电流开始流动：一旦续流二极管导通，电感储能的电流开始重新建立。
同时，续流二极管上的电压降也开始减小。
5.开关管导通：当续流二极管导通时，它保持导通状态直到下一个开关周期开始。
当下一个开关周期开始时，开关管开始导通，它提供了一个低阻抗路径，使得电流可以从输入端流向输出端。
6.电感储能电流开始减小：当开关管导通时，电感储能的电流开始减小，同时电感两端的电压开始上升。
7.续流二极管截止：当开关管导通时，电感两端的电压上升，续流二极管上的电压也上升。
当续流二极管上的电压达到一定阈值时，续流二极管将截止导通，断开电流路径。
8.电感储能电流开始减小：续流二极管截止后，电感储能的电流继续减小，直到下一个开关周期开始。
通过以上的步骤，续流二极管在DC-DC转换器中提供了一个电流路径，使得电流可以从输入端流向输出端。
它起到了消除反向电压脉冲的作用，同时减小了开关管的开关损耗，提高了转换效率。
在选择续流二极管时，需要考虑其导通速度、反向恢复时间和导通损耗等参数，以确保其性能能够满足转换器的要求。
续流和吸收二极管
续流和吸收二极管1．对续流和吸收二极管的要求随着电力电子技术的发展，功率器件的开关速度越来越快，因此，现代的快速开关元件要求采用快速的二极管作为续流二极管。
在开关的每一次开通过程中，续流二极管有导通状态变为截止状态。
而这一过程要求二极管具有软的恢复特性。
然而，让我们难以相信的是在很长一段时间里，我们忽视了快速二极管的作用。
因而续流二极管限制了开关元件的功能－限制了开关元件的开关速度。
近些年由于对更高效率的追求，快速二极管的作用受到了高度的重视，通过不断改善它的反向恢复特性而使其性能得到了极大的改善。
2．反向阻断电压和正向峰值压降由反向阻断电压V的定义我们可以知道，二极管或晶闸管在该电压下的漏电流不R。
得大于临界值IR在大多数的参数表中的器件参数都是温度等于25℃时的数值。
当温度降低时反向阻断能力下降。
也就是说如果当元件在低于室温的条件下运行时应引起特别的注意。
当温度高于室温时，在反向电压相应上升的同时，其漏电流也同时上升。
因此我们在参数表中还会给出高温下的漏电流值(125℃)。
值得特别注意的是，对于采用了金扩散工艺的元件来说，在高温下它们的漏电流上升得特别快。
因此，如果系统由于元件的功率损坏而使其工作在环境下，将有可能是系统引发温升失衡而不能正常工作。
正向通态压降VF表示了在给定电流下，二极管在导通状况下的电压降应小于某给定的临界值。
一般来说，这个值是在室温下测得的。
然而，系统中的元件又是工作在一定的温度下，因此我们必须对元件的高温正向通态压降进行考虑。
3．开通特性快速二极管在进入导通状态的过程中，电压首先升至VFRM，即可重复的正向峰值电压，然后才降至正向通态压降的水平。
图给出了有关VFRM 和开通时间tfr的定义。
然而对于像用在GTO和IGBT 中的续流二极管和吸收二极管来说，这个定义存在一定的问题，这是因为：⑴．在这样的电路中，开通电流的上升率di/dt会很高，通常会达到200V到300V，它将是VF的100倍以上。
续流二极管rc尖峰吸收电路电阻封装
续流二极管rc尖峰吸收电路电阻封装
续流二极管RC尖峰吸收电路是一种用于保护继电器和开关的电路，
它可以防止继电器或开关产生过电压，从而保护电路不受损坏。
该电路通
过串联一个续流二极管和一个电阻，在继电器或开关切断时，产生的电流
就会通过续流二极管和电阻形成一个回路，从而将能量消耗掉。
电阻的封装一般分为两种形式，一种是贴片电阻，另一种是插装电阻。
贴片电阻又分为成品贴片电阻和SMD电阻两种。
成品贴片电阻是在PCB上
直接焊接的电阻，它的特点是安装简便，质量稳定，且具有较高的抗干扰
性能。
SMD电阻则是表面贴装电子元件的一种，它的特点是体积小，重量轻，但需要通过特殊的焊接技术进行安装。
插装电阻是一种直径较粗的电阻，它的特点是安装方便，易于更换，
但安装时需要注意正确的方向和引脚位置。
续流二极管和电阻的封装形式都可以根据具体应用场景进行选择，常
见的封装形式有SMD贴片、插装电阻、芯片电阻等。
选择合适的封装形式
可以保证电路的性能和可靠性。
续流二极管rc尖峰吸收电路电阻封装
续流二极管rc尖峰吸收电路电阻封装续流二极管rc尖峰吸收电路是一种常用的电路结构，能够有效地保护电路中的元器件免受过压伤害。
在这个电路中，续流二极管起到了关键的作用，它能够在过压时产生反向电压，将过压电流引导到电路中的电阻中进行吸收。
在实际应用中，续流二极管rc尖峰吸收电路通常需要使用电阻封装。
电阻的选择要考虑到电流、功率、尺寸和价格等因素，以满足电路的要求。
一般来说，电阻器的功率越大，尺寸就越大，价格也就越高。
因此，在选择电阻时需要权衡这些因素。
此外，还需要考虑电阻器的阻值和精度等参数，以确保电路的稳定性和准确性。
最常用的电阻封装有贴片电阻和插件电阻两种。
贴片电阻在PCB 板上可以直接焊接，尺寸小、重量轻、功率小，适用于高密度的电路板设计。
插件电阻则需要通过插座或焊接等方式连接到电路板上，适用于功率较大、尺寸较大的电路设计。
总的来说，续流二极管rc尖峰吸收电路中的电阻封装选择需要根据具体的电路设计要求来决定，以确保电路的稳定性、可靠性和经济性。
- 1 -。
二极管续流电路原理
二极管续流电路原理小伙伴们！今天咱们来唠唠二极管续流电路这个超有趣的东西。
你想啊，在电路这个小世界里，就像一个超级复杂的小社会一样。
电流就像是一群忙碌的小蚂蚁，在各种电路元件组成的道路上跑来跑去。
当有电感这种元件存在的时候呀，就像是路上有个大仓库。
电感呢，它特别不喜欢电流突然改变，就像仓库管理员不喜欢货物突然被全部搬走或者突然来一大堆货物一样。
比如说在一个电路里，有电源给电感供电，电流就慢慢在电感里积攒起来，电感就储存了能量。
可是突然呢，电源断开了，这就好比给电感的供应突然断了。
这时候电感可不愿意啦，它储存的能量没地方去，就像一个装满水的大坝突然没了出口一样。
这时候电感就会产生一个反向的电动势，这个反向电动势可不得了，它就像一个小怪兽，到处捣乱。
如果没有东西来管管它，可能就会把电路里其他的元件给弄坏呢。
这时候，咱们的二极管就闪亮登场啦，它就像是一个小救星。
二极管有个特性，就是电流只能单向通过，就像单行线一样。
当电感产生反向电动势的时候，二极管就给这个反向电流提供了一条路。
你可以想象成二极管对电感说：“老兄，你没地方去的电流可以从我这儿走哦。
”这样一来，电感储存的能量就可以通过二极管慢慢释放掉，就像大坝的水有了一个安全的排泄口一样。
我们可以把这个过程想象成一场接力赛。
电源先带着电流跑，电感在这个过程中储存能量，就像是在接力赛中接过了能量的接力棒。
当电源突然退出比赛（断开）的时候，电感要是没有地方释放能量就会出乱子。
而二极管就像是一个候补队员，马上站出来接过电感的接力棒，让电流继续安全地跑下去，直到电感的能量消耗得差不多了。
再从微观的角度来看呢，二极管内部的结构就像是一个小小的关卡。
正向的时候，就像关卡大开，电流顺利通过。
当电感产生反向电流的时候，这个关卡对于反向电流来说就像是一个有特殊通道的地方，虽然和正向通过不太一样，但好歹给反向电流提供了一个出路。
而且二极管续流电路在很多实际的设备里都超级重要呢。
二极管的续流作用
二极管的续流作用
二极管是一种半导体器件，具有单向导电性质。
在电路中，二极管的续流作用是指当二极管在正向偏置的状态下，电流能够通过二极管的导电通道，从而继续流向电路中的负载。
二极管的续流作用是由于二极管的PN结具有一定的导电性。
在
正向偏置的状态下，P区的空穴与N区的电子能够通过PN结相互扩散，从而形成一个导电通道。
当电路中施加一定的电压时，电流能够通过这个导电通道流向负载电阻，从而完成电路的工作。
二极管的续流作用在电路中具有重要的作用，它可以起到限流的作用，保护电路中的负载不受过大的电流损伤。
同时，二极管的续流作用也可以用于电源电路中的整流作用，将交流电转化为直流电。
除了续流作用，二极管还具有其它重要的应用。
例如，反向偏置状态下的二极管具有很高的电阻，可以用于电路中的保护与变换作用。
Zener二极管在反向偏置状态下具有特殊的电压稳定作用，可以用于电路中的电压调节与稳定。
因此，二极管作为一种重要的半导体器件，应用广泛，是电子技术中不可缺少的组成部分。
- 1 -。
电磁铁 线圈 续流 二极管
电磁铁线圈续流二极管
电磁铁是一种能够产生磁场的装置，通常由一个线圈和一个铁芯构成。
当电流通过线圈时，会在铁芯周围产生强磁场，因此可以吸引或释放铁物体。
线圈是电磁铁的核心部件，由导体绕成，通常采用铜线或铝线。
当通过线圈的电流变化时，会产生磁场，进而实现对铁芯的磁化或去磁。
续流是指在线圈断开电源后，仍然能够维持电流流动的现象。
续流是由线圈中的自感效应产生的，当线圈断开电源时，线圈中的自感效应会产生一个反向电势，使得电流继续流动一段时间。
二极管是一种电子元器件，具有电流只能在一个方向上通过的特性。
在电磁铁电路中，可以将二极管串联在线圈上，以防止电流逆流。
当线圈断开电源时，二极管会阻止续流的电流逆流，保护电子元器件的正常工作。
二极管续流原理
二极管续流原理
二极管是半导体器件中的一种，其最基本的功能就是将电流向一个方向导通，而向另一个方向截止。
通常情况下，我们使用二极管来将交流电信号变成直流电信号。
二极管的续流原理就是指当二极管导通后，电流在它内部的流动方向只能是一个方向，而不能反向流动。
在二极管导通时，它的两端会有一个电压降，一般称之为正向压降。
当电压在正向压降范围内时，二极管就会导通，电流会从二极管的阳极流向阴极。
此时，二极管的导通状态就被称为正向工作状态。
当电压大于二极管的正向压降时，二极管就会截止，电流无法通过，此时二极管处于反向工作状态。
但是，即使二极管处于截止状态，它的两端也会有一个很小的反向漏电流。
这种反向漏电流有时候会被称为二极管的续流电流。
续流电流的大小与二极管的特性有关。
一般情况下，二极管的续流电流很小，可以忽略不计。
但是在某些情况下，续流电流可能会对电路的稳定性产生影响。
因此，在设计电路时，需要考虑二极管的续流电流对电路的影响。
- 1 -。
续流二极管导通原理
续流二极管导通原理续流二极管的导通原理主要涉及到其结构和材料的特点。
续流二极管的两个PN结被连接在反向偏置，即一个P层连接在正向电压端，而一个N层连接在反向电压端。
这种结构使得续流二极管在正向电压作用下表现出普通二极管的特性，而在反向电压作用下表现出一种特殊的导通特性。
当续流二极管处于反向电压正常工作区时，其两个PN结都被反向偏置。
此时，续流二极管的反向电压承受能力较强，可以防止反向电压尖峰的损坏。
这一特性使得续流二极管常被用于电感元件的续流保护，以防止开关电源或其他电源在关断瞬间因电感元件的突变电流产生大反向电压。
当续流二极管处于反向电压失效区时，即当反向电压超过了其额定反向电压（通常为正向电压的两倍），续流二极管将开始导通。
在导通状态下，续流二极管的通流方向与正向电流方向相反。
此时，续流二极管会起到短路的作用，将大部分的电流绕过其他部件，从而保护其他元件不受到过高反向压力的损坏。
续流二极管的导通特性使得它在一些特定的应用中起到了重要的作用。
例如，在交流电源中，续流二极管用于绝缘栅双极晶体管（IGBT）的续流保护。
IGBT在开关过程中，由于元件本身的电容效应以及电感元件的突变电流，会产生较大的反向电压。
此时，续流二极管将迅速导通，起到保护元件的作用，防止元件受到过高反向压力的损坏。
续流二极管导通原理还可以用于电路中的可逆保护。
例如，在电路中添加一个续流二极管可以保护电容器充放电过程中的电压回冲。
充电时，电荷流向电容器，续流二极管导通将多余的电荷迅速绕过电容器，以保护电容器免受过高的电压损坏。
放电时，续流二极管不导通，电荷从电容器释放。
续流二极管导通原理的实现主要依靠材料的选择和结构设计。
PN结的设计及材料的优化是实现续流二极管导通特性的关键。
另外，对于不同的应用场景，续流二极管的参数选取也需要进行合理的选择，以充分发挥其保护作用。
综上所述，续流二极管的导通原理主要是利用其特殊连接的两个PN 结，在正向电压作用下表现出普通二极管的特性，而在反向电压作用下具有导通的特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
邮编：412001TEL : ( 0733) 8498396 URL ： 续流和吸收二极管1． 对续流和吸收二极管的要求随着电力电子技术的发展，功率器件的开关速度越来越快，因此，现代的快速开关元件要求采用快速的二极管作为续流二极管。
在开关的每一次开通过程中，续流二极管有导通状态变为截止状态。
而这一过程要求二极管具有软的恢复特性。
然而，让我们难以相信的是在很长一段时间里，我们忽视了快速二极管的作用。
因而续流二极管限制了开关元件的功能－限制了开关元件的开关速度。
近些年由于对更高效率的追求，快速二极管的作用受到了高度的重视，通过不断改善它的反向恢复特性而使其性能得到了极大的改善。
图 1 二极管反向电压和正向压降的定义2．反向阻断电压和正向峰值压降由反向阻断电压V R 的定义我们可以知道，二极管或晶闸管在该电压下的漏电流不得大于临界值I R 。
在大多数的参数表中的器件参数都是温度等于25℃时的数值。
当温度降低时反向阻断能力下降。
也就是说如果当元件在低于室温的条件下运行时应引起特别的注意。
当温度高于室温时，在反向电压相应上升的同时，其漏电流也同时上升。
因此我们在参数表中还会给出高温下的漏电流值(125℃)。
值得特别注意的是，对于采用了金扩散工艺的元件来说，在高温下它们的漏电流上升得特别快。
邮编：412001TEL : ( 0733) 8498396 URL ： 因此，如果系统由于元件的功率损坏而使其工作在环境下，将有可能是系统引发温升失衡而不能正常工作。
图 2 功率二极管的开通特性正向通态压降V F 表示了在给定电流下，二极管在导通状况下的电压降应小于某给定的临界值。
一般来说，这个值是在室温下测得的。
然而，系统中的元件又是工作在一定的温度下，因此我们必须对元件的高温正向通态压降进行考虑。
3．开通特性快速二极管在进入导通状态的过程中，电压首先升至V FRM ，即可重复的正向峰值电压，然后才降至正向通态压降的水平。
图 给出了有关V FRM 和开通时间t fr 的定义。
然而对于像用在GTO 和IGBT 中的续流二极管和吸收二极管来说，这个定义存在一定的问题，这是因为：⑴．在这样的电路中，开通电流的上升率di/dt 会很高，通常会达到200V 到300V ，它将是V F 的100倍以上。
这对于应用来说是一个非常棘手的事情。
⑵．实际应用过程中，二极管是由截止进入导通状态，由此产生的V FRM 要比由零电压进入导通状态高出许多。
当我们对其设计时，必须予以特别关注。
对于吸收二极管来说，因为吸收电路只有在吸收二极管导通之后才能发挥作用，所以较低的V FRM 是它的重要指标之一。
邮编：412001TEL : ( 0733) 8498396 URL ：对反向阻断电压大于1200V 的续流二极管来说，这个可重复的正向峰值电压也由着作用的作用。
因为在GTO 、IGBT 的关断过程中，线路的寄生电感会产生一个电压尖峰，它叠加在续流二极管的V FRM 上，二者之和可能导致过电压而造成元件损坏。
非常重要的是我们必须对电压进行测量，以确定由寄生电感所产生的电压和V FRM 的值。
4．关断特性再二极管由导通进入截止状态的过程中，它内部所存储的电荷必须被释放。
这个过程将使二极管的电流反方向流动。
内部载流子的复合过程我们可以用反向恢复特性来描述。
图3 反向恢复特性测量电路图中S 代表一个理想的开关，I L 为电流源，V K 是换流电压源，L K 是换流电感。
再开关S 闭合后，软恢复二极管的电压和电流曲线如图 所示。
而图 所示则是两个具有刚性开关特性的二极管电流特性曲线。
邮编：412001TEL : ( 0733) 8498396 URL ：图4 软恢复二极管的反向恢复过程的电流和电压特性和恢复特性定义换流速度di/dt 是由电压和电感来决定的－di/dt ＝V K / L K （1）在时刻t 0，电流达到零点，在时刻tw 时，如同经过开始承受反向电压。
此刻，在二极管的pn 结内，所有的载流子都得到清除。
在时刻tirm 时，反向电流达到最大值I RRM 。
在tirm 之后，电流逐步衰减至其漏电流值。
波形轨迹完全由二极管所决定。
如果衰减的过程很陡，我们称之为刚性恢复特性；反之，如果衰减的过程很缓慢，我们则称之为软开关特性。
反向恢复时间时这样定义的：从t0开始到电流衰减到I RRM 的10％时的时间。
软度系数 S ＝ tf / ts （2）邮编：412001TEL : ( 0733) 8498396 URL ：图5 两种不同的具有刚性恢复特性的电流曲线由于二极管具有不同的恢复特性，通常我们采用如下更为合理的软度：系数定义：（3）根据感应定律，dir/dt 决定了所出现的过电压Vind ＝－L K （dir/dt ）max (4)恢复特性受下列因素的影响：①．温度：二极管的恢复特性受温度的影响，在大多属地情况下，温度升高对恢复特性有不利的影响。
但是有些快速二极管在室温或室温以下时其恢复特性反而较差。
②．外加反向电压：外加反向电压越高，恢复特性越差。
③．换向电流的上升率di/dt ：换向电流的上升率di/dt 对恢复特性的影响很大，但不同的二极管呈现出不同的影响，有的二极管随di/dt 的增加而变硬，而另一些则变软。
以上所列的这些因素对二极管恢复特性的影响很难用一个简单的、定量的定义来概括。
图3所示的电路和式（2）或（3）所得到的定义只能用来对单个的特性参数的影响进行解释。
对反向恢复特性的完整判断应该在接近实际的条件下通过测量获得。
图6是一个较适用的测量线路。
邮编：412001TEL : ( 0733) 8498396 URL ：图6 用于测量恢复特性的斩波电路换向电流的di/dt 可由开关元件的栅极电阻来调节。
VK 是直流母线电压，在电容、IGBT 和二极管之间的连接导线上存在寄生电感。
当关断IGBT 时负载电流有IGBT 切换到二极管，其波形如图7、图8所示。
图7邮编：412001TEL : ( 0733) 8498396 URL ：图8从图8我们可以看到，恢复电流在到达到最大值I RRM 之后，缓慢的衰减到零，因此我们将二极管的反向恢复特性进一步的细分为二个部分：①．第一部分为电流上升至反向恢复电流的峰值阶段以及随后的按照dir/dt 的速率的下降过程。
一般而言，软恢复二极管的dir/dt 值和di/dt 值差不多，但值得注意的是反向恢复电流的峰值I RRM 对开关元件的冲击相当大。
②．第二部分为拖尾电流部分，即trr 时间区间以后的部分，在此期间反向恢复电流衰减至零，trr 不再具有明显的意义。
因为此时二极管上已具有反向电压，所以二极管内损耗的主要部分产生与拖尾过程。
不含拖尾电流的刚性二极管虽然它的开关损耗很低，但实际上它仍无法被应用。
这是由于邮编：412001TEL : ( 0733) 8498396 URL ： 它太大的dir/dt 不利于元件的实际应用。
就二极管对整体损耗的影响而言，最重要的参数就是它的反向峰值恢复电流I RRM 应当尽可能的小。
5．快速二极管的串并联5.1．串联器件在进行串联应用时，必须注意其静态均压和动态均压。
图9 器件的串联应用器件串联应用，在静态时，应用串联的各元件漏电流的不一致，从而使漏电流最小的元件承受最高的电压，甚至达到其额定极限值，因此必须对其进行并联均压电阻。
对于n 个二极管的串联电路，我们可以得到一个简化的计算电阻的公式：邮编：412001TEL : ( 0733) 8498396 URL ： 上式中：n －串联元件个数；Vr －二极管额定电压；Vm －串联电路中电压的最大值；△Ir －运行在最高工作温度时二极管的漏电流偏差值。
经验表明，动态均压问题的解决永不同于静态均压问题。
如果一个二极管pn 结的载流子消失得比另一个的快，在关断过程中它也更早的承受电压。
在n 个给定电压值为Vr 的二极管串联时，我们可以采用一个简化的公式来计算电容：△Q RR －串联元件间反向恢复电荷的最大偏差，当所使用的器件来自于同一个制造批号时，我们可以假设△Q RR ＝0.3 Q RR 。
器件在串联应用时，只有当各个器件的静态的动态均达到相当理想的的对称均衡状态，才能最大限度地利用串联的各器件额定参数。
5.2．并联通常在功率器件的并联应用时，首先我们应当考虑均流。
在没有特别的均流措施情况下，应使相互并联的器件通态电压的偏差尽量小。
器件通态电压对温度的依赖性，是衡量器件并联应用的一个重要参数。
有些种类的器件通态电压呈正温度系数，二有些器件呈负温度系数。
当一个器件呈正温度系数时，它更适合并联应用。
但因为二极管总是存在一定的制造偏差，所以在二极管的并联应用中，一个较大的的负温度系数（＞2mV/K ）则有可能使其运行温度失衡。
进而使器件永久失效。
邮编：412001TEL : ( 0733) 8498396 URL ：图10 不同类型二极管对温度的依赖性应用设计举例：例1：控制直流电机需要一个三相晶闸管整流桥，设线电压是V line = 380V(RMS)，50Hz ，直流电流输出I d =3600A ，晶闸管空气冷却，最高环境温度为T A =40℃，希望的浪涌电流值为I TSM =20kA 。
