H62黄铜板 材质证明
黄铜板,H65黄铜板,H62黄铜板
二.铜及铜合金知识介绍
1.纯铜 纯铜是玫瑰红色金属 ，表面形成氧化铜膜后呈紫色，故工业纯铜常称紫铜或电解铜。密度为8-9g/cm3，熔点1083°C。纯铜导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等；塑性极好，易于热压和冷压力加工，可制成管、棒、线、条、带、板、箔等铜材。纯铜产品有冶炼品及加工品两种。
2.铜合金
（1）黄铜 黄铜是铜与锌的合金。最简单的黄铜是铜??锌二元合金，称为简单黄铜或普通黄铜。改变黄铜中锌的含量可以得到不同机械性能的黄铜。黄铜中锌的含量越高，其强度也较高，塑性稍低。工业中采用的黄铜含锌量不超过45%，含锌量再高将会产生脆性，使合金性能变坏。 为了改善黄铜的某种性能，在一元黄铜的基础上加入其它合金元素的黄铜称为特殊黄铜。常用的合金元素有硅、铝、锡、铅、锰、铁与镍等。在黄铜中加铝能提高黄铜的屈服强度和抗腐蚀性，稍降低塑性。含铝小于4%的黄铜具有良好的加工、铸造等综合性能。在黄铜中加1%的锡能显著改善黄铜的抗海水和海洋大气腐蚀的能力，因此称为“海军黄铜”。锡还能改善黄铜的切削加工性能。黄铜加铅的主要目的是改善切削加工性和提高耐磨性，铅对黄铜的强度影响不大。锰黄铜具有良好的机械性能、热稳定性和抗蚀性；在锰黄铜中加铝，还可以改善它的性能，得到表面光洁的铸件。黄铜可分为铸造和压力加Hale Waihona Puke 两类产品。常用加工黄铜的化学成分.
（3）白铜 以镍为主要添加元素的铜基合金呈银白色,称为白铜。铜镍二元合金称普通白铜，加锰、铁、锌和铝等元素的铜镍合金称为复杂白铜，纯铜加镍能显著提高强度、耐蚀性、电阻和热电性。工业用白铜根据性能特点和用途不同分为结构用白铜和电工用白铜两种，分别满足各种耐蚀和特殊的电、热性能。
62黄铜(H62)化学成分力学性能介绍

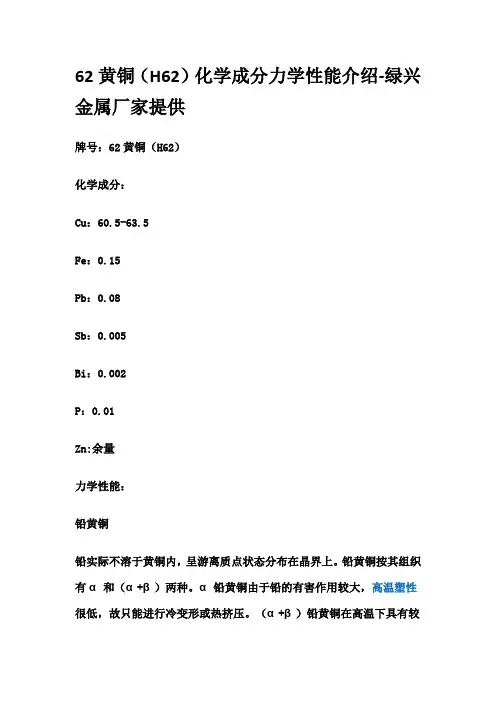

62黄铜（H62）化学成分力学性能介绍-绿兴金属厂家提供牌号：62黄铜（H62）化学成分：Cu：60.5-63.5Fe：0.15Pb：0.08Sb：0.005Bi：0.002P：0.01Zn:余量力学性能：铅黄铜铅实际不溶于黄铜内，呈游离质点状态分布在晶界上。
铅黄铜按其组织有α和（α+β）两种。
α铅黄铜由于铅的有害作用较大，高温塑性很低，故只能进行冷变形或热挤压。
（α+β）铅黄铜在高温下具有较好的塑性，可进行锻造。
锡黄铜黄铜中加入锡，可明显提高合金的耐热性，特别是提高抗海水腐蚀的能力，故锡黄铜有“海军黄铜”之称。
锡能溶入铜基固溶体中，起固溶强化作用。
但是随着含锡量的增加，合金中会出现脆性的r相（CuZnSn化合物），不利于合金的塑性变形，故锡黄铜的含锡量一般在0.5%～1.5%范围内。
常用的锡黄铜有HSn70-1，HSn62-1，HSn60-1等。
前者是α合金，具有较高的塑性，可进行冷、热压力加工。
后两种牌号的合金具有（α+β）两相组织，并常出现少量的r相，室温塑性不高，只能在热态下变形。
锰黄铜锰在固态黄铜中有较大的溶解度。
黄铜中加入1%～4%的锰，可显著提高合金的强度和耐蚀性，而不降低其塑性。
锰黄铜具有（α+β）组织，常用的有HMn58-2，冷、热态下的压力加工性能相当好。
铁黄铜铁黄铜中，铁以富铁相的微粒析出，作为晶核而细化晶粒，并能阻止再结晶晶粒长大，从而提高合金的机械性能和工艺性能。
铁黄铜中的铁含量通常在1.5%以下，其组织为（α+β），具有高的强度和韧性，高温下塑性很好，冷态下也可变形。
常用的牌号为Hfe59-1-1。
镍黄铜镍与铜能形成连续固溶体，显著扩大α相区。
黄铜中加入镍可显著提高黄铜在大气和海水中的耐蚀性。
镍还能提高黄铜的再结晶温度，促使形成更细的晶粒。
HNi65-5镍黄铜具有单相的α组织，室温下具有很好的塑性，也可在热态下变形，但是对杂质铅的含量必须严格控制，否制会严重恶化合金的热加工性能。
h62黄铜铸件屈服强度标准
h62黄铜铸件屈服强度标准
H62黄铜表示平均含铜量为62%普通黄铜,普通黄铜基础上加入其它元素铜合金称特殊黄铜，仍以表示，后面会跟其它添加元素化学符号和平均成份，如H62为含铜量为60.5%〜63.5%,余量为锌含量；而HAI59-3-2则表示其铜含量57%〜60%,铝含量为2.5%〜3.5%,银含量为2%〜3%,其余为锌含量。
黄铜分为普通黄铜,特殊黄铜及铸造黄铜三种，铸造黄铜以ZCU开头后面跟其它元素符号及其平均含量。
H62黄铜管的特点
有良好力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此夕M介格便宜，应用普遍一个普通黄铜品种。
用于各种深引伸和弯折制造零件，如销钉、聊钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。
h62黄铜管力学性能：抗拉强度：≥390
注：管材室温纵向力学性能
试样尺寸：公称外径3.2~30
热处理规范：热加工温度650~850°C;退火温度600~700°C;消除内应力低温退火温度270~300℃。
3.102灰铸铁件材质检验标准：
灰铸件材质验收标准应符合GB9439或EN1561：1997灰铸铁件的标准，以机械性能(抗拉强度)和硬度为验收依据，金相组织及化学成份做为参考。
3o1.2.1灰铸铁牌号及机械性能(单铸试块)见下表：
灰铸铁常规金相组织
3。
H62黄铜的屈服强度
H62黄铜
咨询材料供应商焱狄金属TEL:①③①②②②⑨⑧②②⑧
H62特性及应用领域概述：
特性
有良好的机械性能,热态下塑性良好，冷态下塑性尚可，可切削性好，易纤焊和焊接，耐蚀，但易产生腐蚀破裂,此外价格便宜，是应用广泛的一个普通黄铜品种。
普通黄铜，有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此外价格便宜，是应用广泛的一个普通黄铜品种。
H62（即四六黄铜）。
强电场对H62黄铜高温变形时空洞的抑制作用。
可做各种深拉伸和弯折制造的受力零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。
H62 化学成份：
Cu——60.5～63.5%
Fe——≤0.15%
Pb——≤0.08%
Sb——≤0.005%
Bi——≤0.002%
P——≤0.01%
Zn——余量
杂质总和：≤0.5%
H62物理性能：
密度：8.5g/cm^3
H62力学性能：(在20℃检测机械性能的最小值)
抗拉强度：（σb/MPa)410-630
伸长率：（δ10/%）≥10
维氏硬度：（HV)105-175 （厚度≥0.3）
注：厚度0.3-10
H62工艺性能与要求：
热处理规范
热加工温度650～850℃
退火温度600～700℃
消除内应力的低温退火温度270～300℃。
应用范围
可做各种深拉伸和弯折制造的受力零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、
筛网、散热器零件等。
黄铜 H62材料技术要求
270～300
可切削加工性％
（与HPb63-3相比）
40
说 明
(2)其它性能
疲劳强度бN
MPa
120(软)；154(硬)
摩擦系数
有润滑剂：0.012无润滑剂：0.39
弹性极限бe
MPa
80（软态）；420（硬）
电阻率ρ（20℃）
Ω.mm2/m
0.071
电阻温度系数αp
1/℃
0.0012
能
试验温度
σb
σ0.2
δ5
Ψ
黄铜H62
(2)物
理
性
能
临界温度
℃
(液相点) 906
(固相点) 899
线膨胀系数
α×106
20～300℃
20.6
导热系数
λ
20℃
108.86
比 热
C
弹性模量
20℃
EGPa
100
密 度
kg/m3
8430(20℃)
(2)工艺性能
热加工温度℃
650～850
退火温度℃
600～700
410
345～
460
295
295
410
370～
470
295
335
295
σSMPa
δ10%
15
30
40
10
20
30
35
10
20
38
30
38
Ψ%
akuJ/cm2
验收标准
GB 4423-92
GB13808-92
GB 2041-89
GB 2060-89
GB/T1527-1997
H62黄铜板材质证明

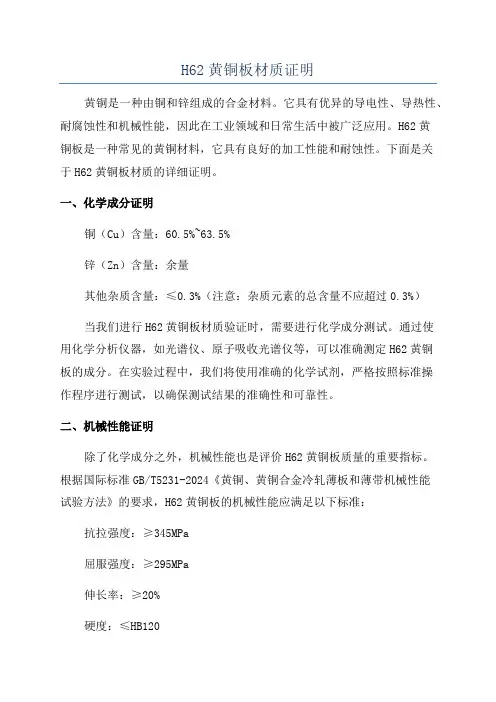

H62黄铜板材质证明黄铜是一种由铜和锌组成的合金材料。
它具有优异的导电性、导热性、耐腐蚀性和机械性能，因此在工业领域和日常生活中被广泛应用。
H62黄铜板是一种常见的黄铜材料，它具有良好的加工性能和耐蚀性。
下面是关于H62黄铜板材质的详细证明。
一、化学成分证明铜（Cu）含量：60.5%~63.5%锌（Zn）含量：余量其他杂质含量：≤0.3%（注意：杂质元素的总含量不应超过0.3%）当我们进行H62黄铜板材质验证时，需要进行化学成分测试。
通过使用化学分析仪器，如光谱仪、原子吸收光谱仪等，可以准确测定H62黄铜板的成分。
在实验过程中，我们将使用准确的化学试剂，严格按照标准操作程序进行测试，以确保测试结果的准确性和可靠性。
二、机械性能证明除了化学成分之外，机械性能也是评价H62黄铜板质量的重要指标。
根据国际标准GB/T5231-2024《黄铜、黄铜合金冷轧薄板和薄带机械性能试验方法》的要求，H62黄铜板的机械性能应满足以下标准：抗拉强度：≥345MPa屈服强度：≥295MPa伸长率：≥20%硬度：≤HB120为了验证机械性能，我们需要进行以下实验：拉伸试验、硬度试验、冲击试验和弯曲试验。
拉伸试验可以测定H62黄铜板的抗拉强度、屈服强度和伸长率，硬度试验可以测定其硬度，冲击试验可以评估其韧性，弯曲试验可以评估其可加工性和韧性。
通过这些试验，我们可以获得H62黄铜板的机械性能数据，从而验证其质量。
三、表面质量证明外观：表面应光洁，无明显划伤、皱纹、氧化皮、斑点和裂纹等缺陷平整度：在自然状态下，板材的平整度应满足平整度标准，不得出现弯曲、翘曲等形变无缺陷：H62黄铜板的表面应无明显气孔、夹杂物和其它缺陷为了验证表面质量，我们将进行外观检查、表面平整度测量以及无缺陷检测。
外观检查可以直观地评估H62黄铜板的外观质量；平整度测量可以使用平直度仪等工具来评估其平整度；无缺陷检测可以使用显微镜等工具来检查板材表面是否存在明显的缺陷。
h62h63h65铜含量标准
h62h63h65铜含量标准全文共四篇示例，供读者参考第一篇示例：H62、H63、H65铜含量标准是指铜合金中铜的含量标准，其中H62、H63和H65分别代表不同牌号的铜合金。
铜合金是一种优质的金属材料，具有优良的导热性、导电性和耐腐蚀性，广泛应用于电子、航空航天、冶金、建筑等领域。
不同类型的铜合金所含铜的含量不同，其性能和用途也有所区别。
下面我们将主要介绍H62、H63、H65铜含量标准及其相关信息。
一、H62铜合金H62铜合金是一种含铜量达到62%的铜合金，属于黄铜合金。
H62铜合金具有优良的加工性和焊接性，强度高、硬度大，耐磨耐腐蚀性好，常用于制作电气接点、火花塞、阀门和管道等产品。
H62铜合金的铜含量标准为62%，其它成分主要包括镍、铅、锌、锰等。
H62、H63、H65铜含量标准分别为62%、63%、65%，不同牌号的铜合金在铜含量、硬度、强度、导电性和导热性等方面有所差异，用户可以根据实际需求选择合适的铜合金材料。
在使用铜合金材料时，需要注意保持其表面清洁，避免受潮和氧化，以延长其使用寿命。
希望以上信息对您有所帮助。
第二篇示例：h62h63h65铜含量标准是指铜合金中不同牌号所含的铜含量的标准规定。
在工业生产中，铜合金被广泛应用于各种领域，因其良好的导电性、导热性、耐腐蚀性和可塑性，受到了广泛的青睐。
根据国家标准和行业规范，不同牌号的铜合金具有不同的化学成分要求，其中铜含量是其中的重要指标之一。
H62铜合金是一种常用的铜锌合金，其含铜量一般在60%-63%之间，具有优良的耐腐蚀性和可加工性，适用于制作管材、电线、接头等产品。
根据国家标准GB/T 5231-2001《无缝铜及铜合金管材》规定，H62铜合金的铜含量应不低于60%，锌含量应不低于37.5%，并且还有一定的其他杂质要求。
不同牌号的铜合金具有不同的铜含量标准，以及其他一些化学成分要求，这些标准是确保铜合金材料质量稳定的重要保障。
黄铜H62跟H62Y有什么区别,Y又代表什么
黄铜H62跟H62Y有什么区别，Y又代表什么相关性能和了解更多加工性能可以百度绿兴金属找到我们。
Y是状态，对应的M（软）、Y2（1/2硬）、Y（硬）、T（特硬）状态H62表示平均含铜量为62%的普通黄铜带，其中，H—汉字“黄”的拼音字母的第一个字母，62—铜元素的平均含量在普通黄铜的基础上加入其它元素的铜合金称特殊黄铜，仍以"H"表示，后面会跟其它添加元素的化学符号和平均成份，如H62为含铜量为60.5%～63.5%，余量为锌含量;而HAl59-3-2则表示其铜含量57%～60%，铝含量为2.5%～3.5%，镍含量为2%～3%，其余为锌含量。
黄铜分为普通黄铜，特殊黄铜及铸造黄铜三种，铸造黄铜以ZCu开头后面跟其它元素的符号及其平均含量。
化学成分铜（Cu）：60.5~63.5%铁（Fe）：≤0.15%铅（Pb)：≤0.08%锑（Sb）：≤0.005%铋（Bi）：≤0.002%磷（P）：≤0.01%锌（Zn)：余量杂质总和：≤0.5%力学性能：抗拉强度：（σb/MPa)410-630 伸长率：（δ10/%）≥10 维氏硬度：（HV)105-175 （厚度≥0.3）注：厚度0.3-10普通黄铜，有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此外价格便宜，是应用广泛的一个普通黄铜品种。
H62 （即四六黄铜）。
在室温下β相较α相硬得多，因而可用于承受较大载荷的零件。
α+β两相黄铜可在600℃以上进行热加工。
α+β两相黄铜显微组织：α为亮白色的固溶体，β是CuZn为基的有序固溶体。
黄铜H62跟H62Y有什么区别，Y又代表什么文稿提供者：绿兴金属有限公司。
黄铜H62基本介绍
试验温度
高
温
力
σb
学
σ0.2
性
能
δ5
Ψ
11—3
黄铜
临界温度 ℃
(液相点) 906 (固相点) 899
线膨胀系数 20～300℃
(2)
物
α×106
20.6
导热系数
20℃
理
λ
108.86
比热
性
C
能
弹性模量
20℃
E GPa
100
密度 kg/m3
8430(20℃)
热加工温度 ℃ 650～850
(2) 退火温度
管材
拉制
进厂状态
半硬
Y2
热
代码
处
理
参数
毛坯截面尺寸 5～
10
试样取样位置
σb MPa 370
力 学 σS MPa
性 δ10 %
15
能
不Ψ%
低 于
aku
J/cm2
HB
挤制 软
R
M
硬 半硬 热轧 软 硬 半硬 软 半硬
Y
Y2
R
MY
Y2
M
Y2
0
挤制 R
10 ～
0.2～10.0(厚度)
4.0 ～
0.05～2.0(厚度)
金属材料技术条件
黄铜 H62
化学成分 GB 5232-85
用途
Cu Zn
Fe
杂质限量
Pb
Sb
Bi
P
总和
60. 5 ～ 63.5
其余
≤0.15 ≤0.08 ≤0.005
≤0.002 ≤0.01
≤0.5
H65黄铜棒H62黄铜棒力学性能
广东西南铜铝金属材料有限公司
联系电话135******** 刘涛
公司生产出售各种牌号规格铜材：H62黄铜线，铜线、铜棒、铜带、铜板、铜排、铜管、紫铜、青铜、磷铜、铍铜、材质有：H96（C2100）、H90（C2200）、H80（C2400）、H70（C2600）、H68（C2680）、H65（2700）、H63（C2720）、H62（C2800）、HP59-1黄铜棒、H62黄铜板，C1100紫铜板，T3紫铜板……T8紫铜板、磷青铜C5102、C5210、C5191、C1220、C1040、C111，黄铜带 C2680、C2200、C2720、C2600、C2620，纯紫铜C1020、C1100、黄铜带、C1201、C1220，紫铜箔、黄铜箔，GB状态有O、1/2H 、1/4H、3/4H、H、EH、SH，高精密 黄铜带、紫铜、磷铜。
同时经营日本NGK、韩国、美国复银铜带、铍青铜带、锡磷青铜带、国产高精度和普通度的黄铜带、锡磷青铜带、锌白铜、双金属带等.用 途：建筑、医疗、机械、五金加工、航空等
特 点：产品规格齐全，价格优惠，包装完好，铜质纯净，直线度好，库存量大，可提供材质证明和SGS报告 。
另外本公司还可以根据客户需求定做各种非标铜合金，欢迎来电订购！
我公司诚待您的来电
C7521富有深冲性能。
用途：液晶体振元件外壳，晶体客壳，电位器用滑动片，医疗机械，建筑，管乐器。
H62黄铜 H62黄铜表示平均含铜量为62
H62黄铜H62黄铜表示平均含铜量为62%的普通黄铜,在普通黄铜的基础上加入其它元素的铜合金称特殊黄铜,仍以"H"表示,后面会跟其它添加元素的化学符号和平均成份,如H62为含铜量为60.5%～63.5%,余量为锌含量;而HAl59-3-2则表示其铜含量57%～60%,铝含量为2.5%～3.5%,镍含量为2%～3%, 其余为锌含量.黄铜分为普通黄铜,特殊黄铜及铸造黄铜三种,铸造黄铜以ZCu开头后面跟其它元素的符号及其平均含量.
特性
普通黄铜，有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此外价格便宜，是应用广泛的一个普通黄铜品种。
H62（即四六黄铜）。
在室温下β相较α相硬得多，因而可用于承受较大载荷的零件。
α+β两相黄铜可在600℃以上进行热加工。
α+β两相黄铜显微组织：α为亮白色的固溶体，β是CuZn为基的有序固溶体。
用途
可做各种深拉深和弯折制造的受力零件，如销钉、铆钉、垫圈、螺母、导管、、气压表弹簧、筛网、散热器零件等。
机械性能：抗拉强度（Rm N/mm2）：385.0 延伸率（A%）：15.0
物理性能
化学成分
Cu:60.5-63.5 Ni:0.5 Fe:0.15 Pb:0.08 Zn:余量杂质：0.5
力学性能
抗拉强度：（σb/MPa)410-630 伸长率：（δ10/%）≥10 维氏硬度：（HV)105-175 （厚度≥0.3）注：厚度0.3-10。
H62铜简介
H62黄铜H62黄铜表示平均含铜量为62%的普通黄铜,在普通黄铜的基础上加入其它元素的铜合金称特殊黄铜,仍以"H"表示,后面会跟其它添加
元素的化学符号和平均成份,如H62为含铜量为60.5%～63.5%,余量为锌含量;而HAl59-3-2则表示其铜含量57%～60%,铝含量为2.5%～3.5%,镍含量为2%～3%, 其余为锌含量.黄铜分为普通黄铜,特殊黄铜及铸造黄铜三种,
铸造黄铜以ZCu开头后面跟其它元素的符号及其平均含量.
特性
普通黄铜，有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此外价格便宜，是应用广泛的一个普通黄铜品种。
H62（即四六黄铜）。
在室温下β相较α
相硬得多，因而可用于承受较大载荷的零件。
α+β两相黄铜可在600℃以上进行热加工。
α+β两相黄铜显微组织：α为亮白色的固溶体，β是CuZn 为基的有序固溶体。
[1]
用途
可做各种深拉深和弯折制造的受力零件，如销钉、铆钉、垫圈、螺母、导管、、气压表弹簧、筛网、散热器零件等。
机械性能：抗拉强度（Rm N/mm2）：385.0 延伸率（A%）：15.0 [1]
编辑本段物理性能
化学成分
Cu:60.5-63.5 Ni:0.5
Fe:0.15
Pb:0.08
Zn:余量
杂质：0.5[2]
力学性能
抗拉强度：（σb/MPa)410-630
伸长率：（δ10/%）≥10
维氏硬度：（HV)105-175 （厚度≥0.3）
注：厚度0.3-10[3]。
黄铜材质信息
黄铜材质信息进口黄铜材质证明H62 H63 H65，黄铜棒，黄铜的成分、性能与应用黄铜是铜与锌的合金。
最简单的黄铜是铜-锌二元合金，称为简单黄铜或普通黄铜，改变黄铜中锌的含量可以得到不同机械性能的黄铜。
黄铜中锌的含量越高，其强度也较高，塑性稍低。
工业中采用的黄铜含锌量不超过45%，含锌量再高将会产生脆性，使合金性能变坏。
在黄铜中加1%的锡能显著改善黄铜的抗海水和海洋大气腐蚀的能力，因此称为“海军黄铜”。
锡能改善黄铜的切削加工性能。
铅黄铜即我们通常所说的易削国标铜。
加铅的主要目的是改善切削加工性和提高耐磨性，铅对黄铜的强度影响不大。
雕刻铜也是铅黄铜的一种。
多数黄铜具有良好色泽、加工性、延展性，易于电镀或涂装。
常用牌号有：H65、H62、H59、Hpb63-3、Hpb62-3、Hpb60-2、Hpb59-3、Hpb59-1、Hpb58-3等典型牌号化学成分，%Cu Fe Pb Ni Zn 杂质总和H68[C2620] 67.0-70.0 0.1 0.03 0.5 余量 0.3H65[C2680] 63.5-68.0 0.1 0.03 0.5 余量 0.3H62 60.5-63.5 0.15 0.08 0.5 余量 0.5H59 57.0-60.0 0.3 0.5 0.5 余量 1HPb59-1铅黄铜 57.0-60.0 0.5 0.8-1.9 1 余量 1品名称中国标准牌号国外相近牌号规格(mm)特点与用途国际标准美国日本英国德国板：厚度0.5-3.0mm宽度：610（最大）长度2500（最大）带：厚度0.15-3.00mm宽度610（最大）延展性及深冲性能优异，可镀性好。
用于建筑、日用装饰品、汽车散热片、电器接插件、管乐器等。
(ISO) (ASTM) (JIS) (BIS) (DIN)黄铜板带 H 90 CuZn10 C22000 C2200 CZ101 CuZn10H 70 CuZn30 C26000 C2600 CZ106 CuZn30H 68H 65 CuZn35 C26800 C2680 CZ107 CuZn36H 62牌号状态厚度(mm)抗拉强度(Mpa)伸长率(%)维氏硬度Hv中国标准H 90 M ≥0.3≥245≥35 --- GB/T2059-2000Y2 330-440 ≥5Y≥390≥3H 70H 68H 65 M ≥0.3≥290≥40 ---Y4 325-410 ≥35 75-125Y2 340-460 ≥25 85-145Y 390-530 ≥13 105-175T≥490≥4≥145M≥0.3≥290≥35 ---H 62 350-470 ≥20 85-145冷铆铅黄铜棒上海锴欣铜业提供图片黄铜矿。
H62黄铜铸件铸造锻打
H62黄铜铸件铸造锻打
H62黄铜
H62表示平均含铜量为62%的普通黄铜带，其中，H—汉字“黄”的拼音字母的第一个字母，62—铜元素的平均含量
在普通黄铜的基础上加入其它元素的铜合金称特殊黄铜，仍以"H"表示，后面会跟其它添加元素的化学符号和平均成份，如H62为含铜量为60.5%～63.5%，余量为锌含量;而HAl59-3-2则表示其铜含量57%～60%，铝含量为2.5%～3.5%，镍含量为2%～3%，其余为锌含量。
黄铜分为普通黄铜，特殊黄铜及铸造黄铜三种，铸造黄铜以ZCu开头后面跟其它元素的符号及其平均含量。
化学成分铜（Cu）：60.5~63.5%铁（Fe）：≤ 0.15%铅（Pb)：≤ 0.08%锑（Sb）：≤0.005%
铋（Bi）：≤0.002%磷（P）：≤0.01%锌（Zn)：余量杂质总和：≤0.5%
力学性能：抗拉强度：（σb/MPa)410-630 伸长率：（δ10/%）≥10维氏硬度：（HV)105-175 （厚度≥0.3）注：厚度0.3-10。
H62黄铜板的历史与用途
H62黄铜板的历史与用途
H62黄铜板是主要由铜和锌形成的合金，用途甚广，其性质取决于铜和锌的比例。
含铜达63%以上的H62黄铜板，可以冷加工，可以退火，有延展性；而含铜较少、含锌较多的合金，则应热加工，强度较高。
由于我们不知道古人用什么方法来熔炼锌矿或菱锌矿，对古代使用H62黄铜板的情况也不太清楚。
锌的沸点比铜低，在加热铜时，木炭也会加热锌矿，很难不让锌蒸发掉。
罗马人可能是最先大规模使用这种方法的人，但是熔炼青铜的匠人可能在此以前已无意中生产出了H62黄铜板，因为锡与锌的区别，最初是不清楚的。
我们应该注意，《圣经》里提到的H62黄铜板，实际上都是青铜；称为哀斯的罗马硬币，也是用铜或青铜铸的，而不是用H62黄铜板铸的。
使事情变得复杂的是，他们确实曾利用H62黄铜板来铸币，但是起初H62黄铜板比铜或青铜都更昂贵。
然而从中世纪起，在其未用来作壶和盘之前，H62黄铜板是一种奢侈品，只用来做纪念性的墓碑之类的东西。
从约公元1230年起，H62黄铜板制品在欧洲流行了约300年之久，因为它们比大型的雕塑品便宜得多。
死于1231年的威尔普大主教的铜像，是人们所知的用H62
黄铜板制作的最早的铜像。
铸造H62黄铜板制品的过程是这样的：先把粉碎的锌矿和木炭跟铜块混合起来加热，使锌和铜结合在一起，再加热使合金熔融，然后将铜液灌入铸模。
英国最早的H62黄铜板器是进口的，主要是从图尔内进口。
委托人可以从图尔内订购已经装在漂亮的底板或大理石底座里的完整的墓碑。
