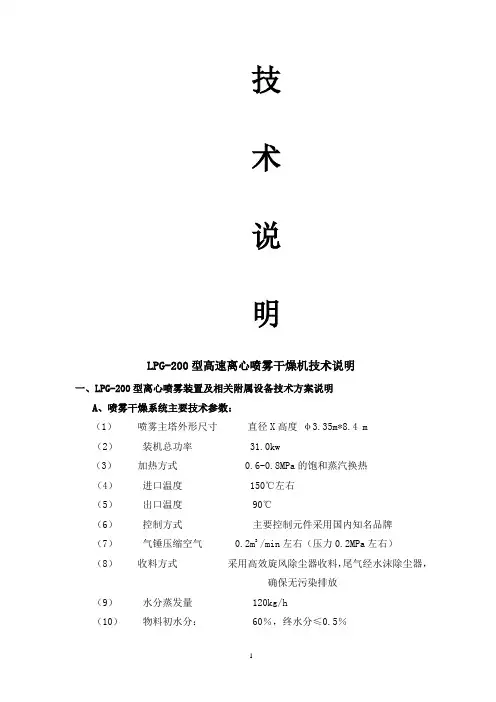

技术说明LPG-200型高速离心喷雾干燥机技术说明一、LPG-200型离心喷雾装置及相关附属设备技术方案说明A、喷雾干燥系统主要技术参数：（1）喷雾主塔外形尺寸直径X高度φ3.35m*8.4 m（2）装机总功率 31.0kw（3）加热方式 0.6-0.8MPa的饱和蒸汽换热（4）进口温度150℃左右（5）出口温度 90℃（6）控制方式主要控制元件采用国内知名品牌（7）气锤压缩空气 0.2m3 /min左右（压力0.2MPa左右）（8）收料方式采用高效旋风除尘器收料，尾气经水沫除尘器，确保无污染排放（9）水分蒸发量 120kg/h（10）物料初水分： 60％，终水分≤0.5％（11）材质：物料接触处为不锈钢304制作。

其余为碳钢制作b、阐述常温空气经空气过滤器净化后，进入换热器中换热，换热器采用的是蒸汽加热器的形式。

从换热器中出来的热风温度为150℃，送到热风管道，进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。

物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入布袋除尘器，后经引风机排出。

整个系统为全封闭式。

卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。

c、设备配置进料系统：无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成，来完成把浆料输送到固定在干燥塔顶上的雾化器进行雾化。

与物料接触部分材料采用不锈钢304制作。

雾化系统：由高速离心雾化器、雾化器支座、雾化器专用工具、冷却器、循环油泵等组成。

雾化器是立式二级电机通过二对齿轮增速，雾化盘线速度>120米/秒，雾化盘为垂直叶片，矩形通道进料。

电动机通过联轴器带动传动轴，传动轴通过齿轮带动中间轴，中间轴再通过齿轮带动主轴，雾化盘是安装在主轴下端的，所以雾化盘能迅速地把料浆连续不断地、均匀地变成雾状，颗粒比表面积扩大与洁净的热空气形成良好的热交换，使水份瞬间蒸发汽化并由引风风机抽出排空。

LPG系列高速离心喷雾干燥机使用说明及喷雾操作规程

LPG系列高速离心喷雾干燥机使用说明目录一、产品简介二、产品型号说明三、产品主要技术参数四、操作步骤五、工作原理及原理图六、设备故障及排除七、其它说明一、产品简介LPG5~10000型离心喷雾干燥机组，是参考国内外先进技术，经过多次实验研究开发的多用途机组，广泛用于化工、轻工、食品等行业的喷雾干燥工艺。

该机组具有受热时间短、热效率高、除尘系统完整等优点。

该机组核心装置为一台高速离心雾化器。

藉此将液体雾化成极小液滴后被热风迅速干燥，干燥后的粉料经除尘器回收，回收率可达98%以上。

设计进风温度为350℃，排湿温度为100℃左右，相应蒸发水分：5~10000Kg/h。

干燥塔体及附属装置材料材质由客户选定。

干燥热风所需热源，可由煤、油、燃气、电等多种方案实现。

设备的布置，可根据用户的实际需要而安排。

本系统特点：1.干燥速度迅速料液经离心雾化后，表面积大大增加，在高温气流中，瞬间就可蒸发95-98%水分，完成干燥仅需几秒钟。

2.采用并流型干燥室由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，不致使干燥物料受热过度，因此也适宜于热敏性物料干燥。

3.使用范围广根据物料的特性，可以用热风干燥，也可以用冷风造型，大批特性差异很大的产品都能用此机生产。

4.干燥产品具有较好的流动性、分散性和溶解性。

由于干燥过程是在瞬间完成后，产品基本能保持液滴近似的球体。

5.简化生产过程，操作控制方便。

和传统湿法工艺相比，减少了生产工序，简化了生产工艺流程。

二、干燥机型号干燥能力代号，为进风温度350℃，出风温度100℃时每小时对清水的蒸发量（Kg/h）表示干燥设备专业代号喷雾干燥代号离心式代号示例：LPG-300 表示进风温度350℃时，干燥能力为每小时蒸300Kg/h的离心喷雾干燥机。

即干燥机的规格额定蒸发能力。

三、LPG系列的主要技术参数注：水分蒸发量与物料的特性、固含量及热风进、出口温度有关。

四、设备的正确操作与使用（一）、设备运行前的准备，应作如下检查：1、管道连接处是否装好密封材料，然后将其连接，以保证管路系统不漏风不漏气。

异辛酸钾烘干机,压力喷雾干燥塔技术方案

目录一、设备设计条件二、系统描述三、工艺流程简图四、设备技术参数表五、设备机构性能阐述六、设备配置明细表七、备品备件明细表八、供货周期九、工程说明十、其他事宜一、设备设计条件1、料液条件物料名称：异辛酸钾初水分: 50%终水分: 2%蒸发量： 200Kg/h料液温度： 20℃（常温）2、工艺条件雾化方式：离心式雾滴与热空气接触方式：并流式加热方式：燃气热风炉进风温度： 350℃排风温度： 110℃产品捕集方式：主塔+一级旋风旋风分离器组合+水膜除尘器产品收集方式：主塔及旋风分离器系统材质要求：见配置清单3、设计气象条件（标准）大气压力: 101.3KPa环境温度： 20℃相对湿度： 80%4、公用工程4.1、电源动力电源： 380V，3相，50HZ功率：动力 45KW，4.2、压缩空气压力： 0.6 MPa用量： 2m3/min4.3、用水量压力：清洗水枪用量： 300kg/h4.4、设备占地面积约（长×宽×高）m长×宽×高 18×10×20二、系统描述初选型：YPG-200型喷雾干燥机组加热系统：加热细粉捕集系统：主塔一级旋风分离器+水膜除尘器介质循环系统：送引风机开式循环空气过滤系统：初、中空气过滤器供料系统：均质泵可调式自动供料控制系统：数显式仪表显示温度、压力、压差，触摸屏动画显示工作流程，各参数集中设定，PLC 模糊技术自动跟踪控制变量参数等等四、工艺流程简图（附图）五、设备技术参数表六、设备机构性能阐述1、供料系统均质泵采用了变频调速，有效控制进料量。

管道阀门主件为SUS304不锈钢材质，洁净卫生。

2、介质循环系统由送风机、引风机、调风蝶阀、风管等组成。

送、引风机均为优质厂家供应，合作多年，品质稳定；本系统风量、风压、风速的匹配是关键，根据多年经验，现已成熟。

3、空气加热净化系统由初、中效空气过滤器、风机、等组成。

热源燃气热风炉。

植酸酶制剂高速离心喷雾干燥机烘干机 LPG系列

LPG型高速离心喷雾干燥机（植酸酶制剂高速离心喷雾干燥机，植酸酶制剂干燥塔，酶制剂烘干机）常州干燥设备有限公司是国内专业生产干燥设备，制粒设备，混合设备，粉碎设备，除尘设备的先进厂家。

公司技术力量雄厚，采用CAD设计，有现代化大型重型车间，严格按照现代化企业制度规模管理。

年产干燥设备,制粒机,混合机,粉碎机等500多台/套,目前拥有系统干燥机28大类280多个规格品种,广泛应用制药，化工，食品等行业。

公司通过ISO9001：2008质量管理体系认证1详3细6咨1询6联1系1方2式9顾8先8生！！一、植酸酶项目描述：植酸酶能够将饲料中植酸降解成肌醇或磷酸肌醇和磷酸，它可以提高植物性饲料中磷的利用率，减少无机磷的使用，减少畜禽粪便中有机磷排放从而降低磷对环境的污染; 植酸酶还可消除饲料中植酸引起的抗营养作用，是一种很好的饲料添加剂。

商品植酸酶剂有液态和固态两种类型，由于液态酶制剂在储藏稳定性和使用便利性等方面不如固态酶制剂，因此市面上商品植酸酶以后者为主。

目前工业大规模生产植酸酶主要通过构建基因工程菌并采用高密度液体深层发酵来制备粗酶液，然后采用一系列的后处理工序获得商品植酸酶。

固体酶制剂的干燥方法有很多，如真空干燥、冷冻干燥、喷雾干燥、气流干燥及吸附干燥等。

经过干燥的固体酶制剂稳定性好、易于保存、运输及使用。

喷雾干燥是酶制剂干燥领域应用最广泛的技术之一。

喷雾干燥是一种先将原料液用雾化器分散成雾滴，然后通过使热空气与雾滴直接接触，从而获得粉粒状产品的一种干燥过程。

喷雾干燥由于具有过程迅速、效率高等优点，特别适用于热敏性物料的干燥，在酶制剂工业生产过程中得到广泛应用。

二、植酸酶制剂高速离心喷雾干燥机，植酸酶制剂干燥塔，酶制剂烘干机实验方案及结论：比较了在植酸酶发酵液中添加不同赋形剂对植酸酶喷雾干燥回收率的影响。

关于喷雾干燥过程中不同高温条件对植酸酶发酵液酶活回收率的影响。

研究了喷雾干燥热保护剂与温度条件对植酸酶耐热性能与酶活回收效率的影响。

LPG-200喷雾干燥技术方案

目录一、设备设计条件二、计算过程T:136干燥1611煅烧29制粒88三、系统描述四、工艺流程简图五、设备技术参数表六、设备机构性能阐述七、设备配置明细表八、备品备件明细表九、供货周期十、工程说明十一、其他事宜一、设备设计条件1、工艺条件物料名称：西药固含量 20%：终水含量： 5%水分蒸发量： 200kg/h雾滴雾化方式：离心式加热方式：蒸汽散热器+电加热补偿进风温度： 280℃-350℃排风温度： 90℃产品捕集方式：主塔+二级旋风分离器系统材质要求：内外不锈钢304制作2、设计气象条件（标准）大气压力: 101.3KPa环境温度： 20℃相对湿度： 80%3、公用工程4.1、电源动力电源： 420V，3相，50HZ功率：动力32.3KW（其中电加热功率为252KW）4.2、压缩空气压力： 0.6 MPa用量：0.3m3/min4.3、用水量压力：清洗水枪用量： 150kg/h二、设备设计参数1、确定的参数（1）水分蒸发量W水=200kg/h（2）干燥进风温度t1=300℃（3）干燥排风温度t2=90℃（4）环境温度t0=20℃（5）环境温度下空气含湿量d0=0.01kg水/kg干空气（6）原料温度：θ1= 20℃（7）产品温度比排风温度低20-30℃，即θ2=50-60℃（未经冷却）（8）干燥进风含湿量d1，在间接换热时，d1=d0=0.01kg水/kg干空气2、塔径计算喷距半径：Ｒ＝３.４６ｄ０.３×Ｇ０.２５×ｎ－０.１６∴Ｒ＝1.65ｍ喷雾塔内径：一般物料喷雾塔内径为Ｄ１＝（１～１.１）×２Ｒ，取：Ｄ１＝1.06×（２Ｒ）= 3.63m故圆整为Ｄ＝3.65m，合理雾化器的选用：初选LPG200型高速离心雾化器，雾化盘直径为0.13m,转速为 17600 rpm。

喷距计算（在无热风的情况下）：三、系统描述初选型：LPG200型喷雾干燥机组加热系统：蒸汽散热器+电加热补偿细粉捕集系统：主塔+二级旋风分离器+水膜除尘器介质循环系统：送引风机开式循环空气过滤系统：初、中空气过滤器供料系统：螺杆泵可调式自动供料控制系统：数显式仪表显示温度、压力、压差，普通控制变量参数等等四、工艺流程图五、设备技术参数表六、设备机构性能阐述1、供料系统螺杆泵采用了变频调速，有效控制进料量。

压力喷雾干燥塔技术参数

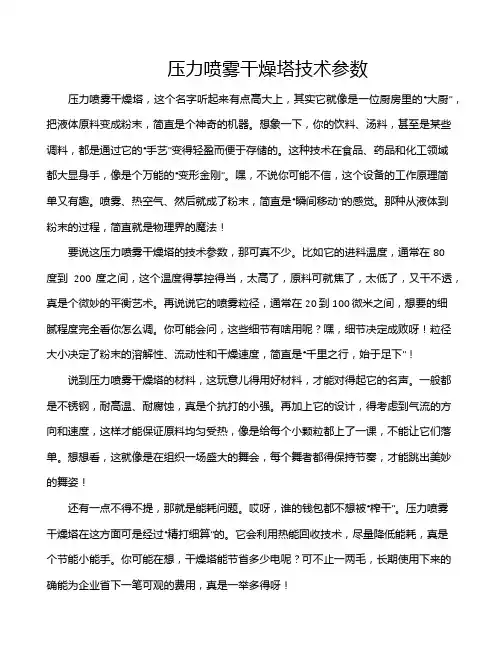

压力喷雾干燥塔技术参数压力喷雾干燥塔，这个名字听起来有点高大上，其实它就像是一位厨房里的“大厨”，把液体原料变成粉末，简直是个神奇的机器。
