混凝土结构设计原理课后习题答案（+思考题）第一章绪论1．什么是混凝土结构？答：混凝土结构是以混凝土材料为主，并根据需要配置和添加钢筋、钢骨、钢管、预应力钢筋和各种纤维，形成的结构，有素混凝土结构、钢筋混凝土结构、钢骨混凝土结构、钢管混凝土结构、预应力混凝土结构及纤维混凝土结构。
混凝土结构充分利用了混凝土抗压强度高和钢筋抗拉强度高的优点。
2．以简支梁为例，说明素混凝土与钢筋混凝土受力性能的差异。
答：素混凝土简支梁，跨中有集中荷载作用。
梁跨中截面受拉，拉应力在荷载较小的情况下就达到混凝土的抗拉强度，梁被拉断而破坏，是无明显预兆的脆性破坏。
钢筋混凝土梁，受拉区配置受拉钢筋梁的受拉区还会开裂，但开裂后，出现裂缝，拉力由钢筋承担，直至钢筋屈服以后，受压区混凝土受压破坏而达到极限荷载，构件破坏。
素混凝土简支梁的受力特点是承受荷载较小，并且是脆性破坏。
钢筋混凝土简支梁的极限荷载明显提高，变形能力明显改善，并且是延性破坏。
3．钢筋与混凝土共同工作的基础条件是什么？答：混凝土和钢筋协同工作的条件是：（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层；（4）钢筋在混凝土中有可靠的锚固。
4．混凝土结构有什么优缺点？答：优点：（1）可模性好；（2）强价比合理；（3）耐火性能好；（4）耐久性能好；（5）适应灾害环境能力强，整体浇筑的钢筋混凝土结构整体性好，对抵抗地震、风载和爆炸冲击作用有良好性能；（6）可以就地取材。
钢筋混凝土结构的缺点：如自重大，不利于建造大跨结构；抗裂性差，过早开裂虽不影响承载力，但对要求防渗漏的结构，如容器、管道等，使用受到一定限制；现场浇筑施工工序多，需养护，工期长，并受施工环境和气候条件限制等。
5．房屋混凝土结构中各个构件的受力特点是什么？答：在房屋建筑中，永久荷载和楼面活荷载直接作用在楼板上，楼板荷载传递到梁，梁将荷载传递到柱或墙，并最终传递到基础上，各个构件受力特点如下：楼板：是将活荷载和恒荷载通过梁或直接传递到竖向支承结构（柱、墙）的主要水平构件，楼板的主要内力是弯矩和剪力，是受弯构件。
同济大学顾祥林 混凝土结构课后答案
3
Ec
105 N / mm2 34.7 2.2 f cu
2-10 什么是混凝土的疲劳强度？重复荷载下混凝土应力——应变关系曲线有何特点？ 答：对混凝土棱柱体试件，当加载应力小于混凝土疲劳强度 f
f c
时，如图中的加载应力σ1
或更大的加载应力σ2，经过多次重复加载试验后，应力——应变关系曲线与图 2-30（a）的 情况类似，只是随着荷载重复次数的增多，加载和卸载过程形成的环状曲线趋于闭合，但即 使荷载重复次数达到数百万次也不会发生疲劳破坏。如果加载应力高于混凝土疲劳强度
思考题
2-1 钢筋可以如何分类？ 答：1.根据钢筋中的化学成分，可将钢筋分为碳素钢及普通合金钢两大类 2.按加工方法，钢筋可分成热轧钢筋、冷拉钢筋和热处理钢筋三大类；钢丝可分为碳素 钢丝、刻痕钢丝、钢绞线和冷拔低碳钢丝四大类。 2-2 软钢和硬钢的应力——应变关系曲线有何不同？他们的屈服强度是如何取值的？ 答：
思考题
4-1 为什么轴心受拉构件开裂后，当裂缝增至一定数量时，不再出现新的裂缝？ 答：随着荷载的增加，裂缝不断增加，裂缝处混凝土不断推出工作，钢筋不断通过粘结力将 拉力传递给相邻的混凝土。 当相邻裂缝之间的距离不足以使混凝土开裂的拉力传递给混凝土 时，构件中不再出现新的裂缝。 4-2 如何确定受拉构件的开裂荷载和极限荷载？ 答：当εt=εto 时，混凝土开裂，构件的开裂荷载为 Ntcr=EcAoεto=EcA(1+αEρ) εto 当钢筋应力达到屈服强度，构件即进入第阶段，荷载基本保持不变，但变形急剧增加。 这时构件达到极限承载力 Ntu=fyAs 4-3 在轴心受压短柱的短期荷载试验中，随着荷载的增加，钢筋的应力增长速度和混凝土的 应力增长速度哪个快？为什么？ 答：第一阶段钢筋应力增长快，第二阶段钢筋应力不再增加，混凝土应力继续增加。由于混 凝土的非线性，使得应变增长较应力增加速率大。 4-4 如何确定轴心受压短柱的极限承载能力？为什么在轴压构件中不宜采用高强钢筋？ ‘ 答：由于ε=εo=ε’s=0.002,相应的纵筋应力值为：σ s=Esε’s≈200×103×0.002=400N/mm2。 由此可知，轴心受压短柱中，当钢筋的强度超过 400N/mm2 时，其强度得不到充分发挥。 故对于屈服强度大于 400N/mm2 的钢筋，在计算 f’y 值时只能取 400N/mm2。 4-5 构件设计时，为什么要控制轴心受力构件的最小配筋率？如何确定轴心受拉和轴心受压 构件的最小配筋率？ 答： 为了防止构建出现脆性破坏。 轴心受力构件的最小配筋率是按极限抗拉承载力和开裂荷 载相等的原则来确定的。 （钢筋屈服的同时混凝土被压碎破坏） 4-6 配有普通箍筋的钢筋混凝土轴心受压构件中，箍筋的作用主要是什么？ 答：固定纵筋以形成钢筋骨架，防止纵向钢筋压曲，便于施工。 4-7 钢筋混凝土轴心受压构件在长期荷载作用下，随着荷载作用时间的增长，钢筋的应力和 混凝土的应力各发生什么变化？混凝土的徐变是否会影响短柱的承载力？ 答：轴心受压构件在不变荷载的长期作用下，由于混凝土的徐变影响，其压缩变形将随时间
顾祥林版混凝土结构基本原理第5章习题答案
5-3为何规定混凝土梁、板中纵向受力钢筋的最小间距和最小保护层厚度？
答：与轴心受力构件类似，为了便于施工，保证钢筋与混凝土之间的粘结可靠，确保混凝土可以有效的保护钢筋，充分发挥混凝土中钢筋的作用，钢筋混凝土受弯构件的截面尺寸和构件中的配筋均应满足一定的构造要求。
解:
（1）
（2）钢筋已经屈服
（3）根据题意得,在截面尺寸不变的情况下,若梁为适筋梁,当 越大,截面的极限弯矩 越大,相应的 越小
5-3条件同练习题5-1，求当截面的纵向受拉钢筋分别为 和 时截面的抗弯承载力。
解:
当受拉钢筋为 时,
梁为少筋梁
当受拉钢筋为 时,
梁为超筋梁
且
又因为
代入数据,得
其中
5-4已知某简支钢筋混凝土平板的计算跨度为 ，板厚h=90mm，配筋 的钢筋，混凝土和钢筋材料的性能指标为 ， ； ， 。试求该板每平方米承受的荷载是多少？
5-4常用纵向受力钢筋的直径是多大？
答：梁纵向受力钢筋直径通常10~28mm，桥梁中一般为14~40mm。
5-5钢筋混凝土梁正截面的破坏形态有哪些？对应每种破坏形态的破坏特征是什么？
答：适筋破坏，适筋梁的破坏始于纵向受力钢筋的屈服，终于混凝土的压碎，整个过程要经历相当大的变形，破坏前有明显的预兆。这种破坏称为适筋破坏，属于言行破坏；
思考题
5-1钢筋混凝土梁中的配筋形式如何？
答：为了防止垂直裂缝所引起的受弯破坏，在梁的底部布置纵向受力钢筋；为了防止斜裂缝所引起的受剪破坏，在梁的弯剪段布置环状的箍筋和弯起的钢筋；在非受力区的斜截面角部还配有架立钢筋。纵筋、弯筋、箍筋和架立钢筋一起绑扎或焊接成钢筋笼。
5-2钢筋混凝土板中的配筋形式如何？
最新混凝土课后答案第5章.资料
5 — 1已知某承受均布荷载的矩形截面梁截面尺寸b x h = 250mm x 600mm (取a s =35mm ),采用C25混凝土，箍筋为 HPB235钢筋。
若已知剪力设计值 V = 150kN ，试采用① 8双肢箍的箍筋间距 s ? 『解』(1)已知条件：a s =35mmho=h —a s =600 — 35=565mmA SV =101 mm 2查附表1 — 2、2 — 3得：|.：.f2f2f 2C=1.0 , 5=11.9 N / mm, T t =i.27 N/ mm , yv =2i0N/ mm(2 )复合截面尺寸：h w 565hw= h0 =565mm b = 250 =2.26<4属一般梁。
0.25Jcbh 。
=0.251.0 11.9 250 565=420.2 kN>150 kN截面满足要求。
(3) 验算是否可构造配箍：。
•兀匕社。
.？ 1.27 250 565=125.6 kN<150 kN应按计算配箍(4) 计算箍筋间距：(5) 验算最小配箍率:也 1010.24 丄 0.24 ".27bs =250 200 =0.202 % >fyv=210=0.145 % 满足要求。
(6) 绘配筋图:< 0.7f t bh 0 + 1-25 fyvAsvh 0 sA 1.25 fy —h 。
s S 乞 V -0.7 f t bh° : 1.25 210 101 565 3=150 -125.6 10 =613.2mmV查表 5— 2，取 s=200 mm5-2 图5-51所示的钢筋混凝土简支粱，集中荷载设计值F= 120kN，均布荷载设计值（包括梁自重）q=10kN/m。
选用C30混凝土，箍筋为HPB235钢筋。
试选择该梁的箍筋（注:途中跨度为净跨度，l n=4000mm ）。
(1)已知条件:a s=40mm h°=h—a s=600 —40=560mm查附表1 —2、2 —3得：2 f 2t=l.43N/mm，lyv =210N/ mm （2）确定计算截面及剪力设计值：对于简支梁，支座处剪力最大，选该截面为设计截面。
混凝土设计原理第5章思考题与习题答案
5.1为什么受弯构件一般在跨中产生垂直裂缝而在支座附近区段产生斜裂缝？答：通常受弯构件跨中的弯矩最大，由此弯矩产生的正应力也就在跨中最大，且该处剪力通常 为零，则弯矩产生的正应力即为主拉应力，方向与梁轴平行，当此主拉应力超过混凝土的抗拉强度时就在跨中发生与梁轴垂直的垂直裂缝。
而在支座附近通常剪力较大、弯矩较小，在它们产生的剪 应力 和正应力 共同作用下，形成与梁轴有一定夹角的主拉应力，当此主拉应力超过混凝土的抗拉 强度时，即发生与主拉应力方向垂直的斜裂缝。
5.2试述无腹筋梁斜裂缝出现后应力重分布的两个主要方面。
答：无腹筋梁斜裂缝出现后应力重分布的两个主要方面是：斜裂缝所在截面的混凝土应力和纵 向钢筋的应力发生了较大的变化。
（1） 斜裂缝出现后，斜裂缝两侧混凝土的应力降为零，裂缝上端混凝土残余面承受的剪应力和 压应力将显著增大。
（2） 斜裂缝出现后，斜裂缝处纵向钢筋的应力突然增大。
5.3什么是剪跨比和计算剪跨比？斜截面受剪承载力计算时，什么情况下需要考虑剪跨比的影 响？答：剪跨比是作用在构件截面上的弯矩与作用在构件截面上的剪力和截面有效高度乘积的比值， 用表示，即 =M/Vh o ，也称广义剪跨比。
对于集中荷载作用下的简支梁，=M/Vh o 可表示为 =a/h o ，称a/h o 为计算截面的剪跨比，简称计算剪跨比，也称狭义剪跨比。
其中，a 为集中荷载作用点至支座或节点边缘的距离，简称剪跨。
对于集中荷载作用下（包括作用有多种荷载，其中集中荷载对支座截面或节点边缘所产生的剪 力值占总剪力值的75%以上的情况）的独立梁，斜截面受剪承载力计算时应考虑剪跨比的影响5.4 梁的斜截面受剪破坏形态有几种？各自的破坏特征如何？答：梁的斜截面受剪破坏形态有：斜压破坏、剪压破坏、斜拉破坏。
斜压破坏的特征是：破坏时，斜裂缝间的混凝土压酥，与斜裂缝相交的腹筋没有屈服，承载力 取决于混凝土的抗压强度，脆性破坏。
剪压破坏的特征是：与临界斜裂缝相交的腹筋先屈服，最后剪压区混凝土压坏而破坏，承载力 取决于剪压区混凝土的强度，脆性破坏。

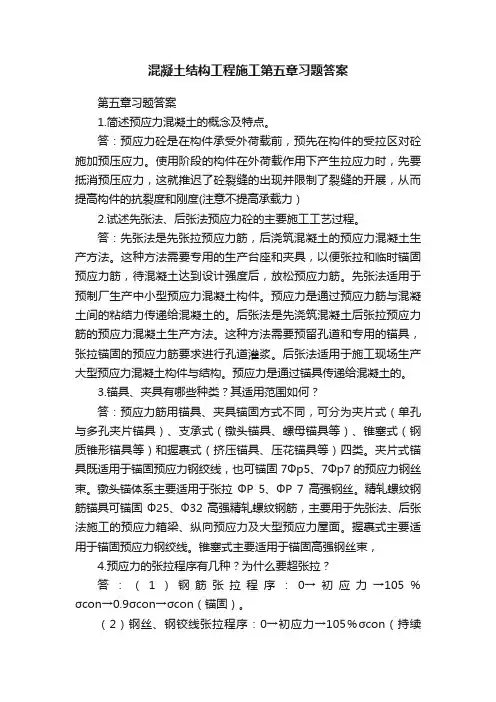

混凝土结构工程施工第五章习题答案
