A画法几何及水利工程制图期末考试
水利工程制图与识图试卷

土木建筑工程院2023-2024学年第一学期期末考试《水利工程制图与识图》课程试卷一、填空题(共7题,20分)1.根据投射线与投影面是否垂直,平行投影法又可分为正和。
2.组合体表面连接关系可分为、、三种。
3.基本几何体按表面特征分为和两种。
4.在三面投影体系中,直线的位置分为、和垂三类。
5.水利工程的兴建包括、、、、五部分。
6.分析组合体时通常以为主,为辅助。
7.三视图中的投影规律可概括为长对正、高平齐、宽相等九个字,其中,宽相等是指(2分)中的。
二、选择题(共10题,20分)1.不可见轮廓线一般用什么线表示()。
A.虚线B.点画线C.实线D.细实线2.点到V面的距离为该点()的坐标。
A.X轴B.Y轴C.Z轴D.原点3.在尺寸标注中,尺寸线为()。
A.细实线 B.点画线C.粗实线D.虚线4.绘制圆弧连接图时,应确定()。
A.切点 B.连接圆弧的圆心C.先定圆心再定切点D.连接圆弧的大小5.水闸、船闸等过水建筑物的进出口处两侧的导水墙称为()。
A.闸墩 B.翼墙C.进/出水墙 D.导水墙6.斜二测的轴间角是()。
A.都是90°B.都是120°C.90°,90°,135°D.90°,135°,135°7.三视图采用的投影方法是()。
A.单面正投影法B.多面正投影法C.斜投影法D.中心投影法8.选择正确的钢筋混凝土构件的B-B剖视图()。
9.在常用建筑材料图例中,自然土壤的图例是()。
10.若一直线H和W面投影都垂直于Y轴,则该直线一定为()。
A.水平线B.正平线C.正垂线D.铅垂线三、根据图形要求判断填空(共3题,20分)1.判断下列平面的空间位置,并指出反映实形的投影(没有显示实形的填无)(10分)。
2.已知圆柱切割后的主、俯视图,下图中正确的左视图是(5分)。
3.正确的斜视图是。
(5分)。
四、作图题(共4题,40分)1.根据立体图画三视图(10分)2.K点在ABC平面上,已知k’,求k(5分)。
画法几何及工程制图试题及参考答案

1、单项选择题(30)1.图纸的会签栏一般在( B)A.图纸右上角及图框线内 B.图纸左上角及图框线外C.图纸右上角及图框线外 D.图纸左上角及图框线内@!.一物体图上长度标注为2000,其比例为1﹕5,则其实际大小为( B)A.400 B.2000 C.10000 D.2003.下列仪器或工具中,不能用来画直线的是( D )A.三角板 B.丁字尺 C.比例尺 D.曲线板4. 在土木工程制图中,除了遵守建筑工程制图标准和某些行业标准外,还必须遵守的国家标准为:( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准,是国家级的标准,简称国标。
国标的代号为:( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等,必须按规定字号书写,字体的号数为:( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸,其中A2幅面的尺寸为:( C)A. 594⌧841(A1)B. 210⌧297(A4)C. 420⌧594(A2)D. 297⌧420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸,其中A4幅面的尺寸为:(B )A. 594⌧841B. 210⌧297C. 420⌧594D. 297⌧4209. 绘图比例是:( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm,绘图比例是1:20,则在绘图时其长度应取:( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm,绘图比例是1:20,则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的,按比例画图时,应使用比例尺,它的作用是:( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为:( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为:( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为:( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成,如下图所示,其短画的长度a的值应取:( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成,如下图所示,其长画的长度a的值应取:( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在:( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在:( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在:( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是:( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时:( D )A. 只是不需要固定图纸,其它与仪器图相同B. 可以了草随意一些C. 所有图线一样,没有粗中细线型的要求D. 画线靠徒手,定位靠目测,必须保持线型明确,比例协调23. 工程上常用的图示方法中使用最广泛的是那一种?( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的? ( A )A. 直观性强,有一定的度量性B. 最具有真实感,但作图太繁杂费时C. 绘图简便,有立体感,无度量性D. 绘图简便,度量性好,无立体感25. 正投影法是指:( B )A. 投射线都相交于投射中心,投射出形体投影的方法B. 投射线互相平行且垂直于投影面,投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面,投射出形体投影的方法26. 多面正投影法的优点是:( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便,立体感强D. 绘图简便,度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指:( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有: ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的: (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的: ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的: (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上,则:(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上,则:( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上,则:( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是: ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是: ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是: ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是: ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是: ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是:( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是:( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是:( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是:( C )46.在右图所示的三棱锥两面投影图中:( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的:( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图,则与其吻合的轴测图是:( D )49. 下图所示组合体,正确的左侧立面图是:( D )50. 下图所示组合体,正确的1-1剖视图是:( )1、单项选择题1. 在钢筋混凝土结构中,分布钢筋的作用是:(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中,箍筋的作用是:( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中,受力钢筋的弯起作用是:( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中,构件的轮廓线用:( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中,可见的钢筋用:( D )A. 粗实线绘制,线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制,线宽不表示钢筋粗细6. 在钢筋混凝土结构图中,不可见的钢筋用:(B )A. 粗虚线绘制,线宽由钢筋直径确定B. 粗虚线绘制,线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中,钢筋的横断面用:( C )A. 涂黑的圆点表示,圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中,预应力钢筋用:( C )A. 粗双点画线绘制,线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制,线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中,钢筋的标注中符号@的含义为:( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10.总平面图上拟建建筑物的标高是指( B )的标高A.室外设计地面 B.底层室内地面C.二楼楼面 D.屋面11.组合体的尺寸不包括( D )A.总尺寸 B.定位尺寸C.定形尺寸 D.标志尺寸12.图线不得穿越尺寸数字,不可避免时。
水利工程制图-习题集(考试试卷A卷)-文本

系别:__________ 班次:____________ 姓名:___________ 学号:____________ 。
装。
订。
线。
兰州资源环境职业技术学院2011—2012学年第二学期《水利工程制图》期末考试试卷(A)注意:本试卷共五大题,总分100分,考试时间120分钟。
本试卷适用于11水利施工(1)、(2)、(3)班,11水利工程(1)、(2)、(3)班,六个班,共需印制320份。
1.根据投射线的类型, 投影法可分为 和 。
A. 中心投影法 平行投影法 B. 中部投影法 平行投影法 C. 中央投影法 平行投影法 D. 中心投影法 平面投影法2.根据投射线与投影面是否垂直,平行投影法又可分为和 。
A .正面投影法 斜面投影法B .正投影法 斜投影法C .正投影法 斜面投影法D .正面投影法 斜投影法3. 是工程中应用最广泛的一种图示方法。
A .三面正投影图B .单多面正投影图C .多面正投影图D .六面正投影图4.空间两直线的相对位置可分为 、、 和 四种。
A .平行 、 相贯 、 交叉 和 垂直B .平行 、 相交 、 交叉 和 铅垂C .平行 、 相交 、 相叉 和 垂直D .平行 、 相交 、 交叉 和 垂直5.空间两直线互相平行,则它们的 。
A .同面投影也一定平行B .同面投影也一定不一、单选题 每题2分,共20个题,共40分。
将正确选项填入答题卡栏的表格中,在题上直接选不给分。
C.异面投影也一定平行D.同面投影也一定不平行6.空间两直线相交,则它们的同面投影也一定相交,而且各同面投影的交点就是两直线空间交点的。
A.不同面投影B.同面投影C.异面投影D.同三面投影7.互相垂直的两直线中有一条平行某一投影面时,它们在该投影面上的投影。
A.也反映钝角B.也不反映直角C.也反映直角D.也反映锐角8.在三投影面体系中平面与投影面的相对位置可分、和。
A.不一般位置平面、投影面垂直面和投影面平行面。
画法几何与工程制图》试题及答案

注意事项:
1.请首先按要求在试卷的标封处填写您的姓名、专业、学号。
2.在试题后答题,写在其它处无效。
一、已知直线AB的两面投影,设直线AB上一点C将AB分成3:2,求C
点的三面投影。
(12分)
二、已知平面的两面投影,完成其第三面投影。
(10分)
三、已知两视图,求作第三视图。
(15分)
四、求作立体的相贯线。
(12分)
五、根据两视图补画第三视图。
(12分)
六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
(8分)
( ) ( ) ( ) ( ) 七、在指定位置将主视图画成全剖视图。
(16分)
八、读齿轮轴零件图,在指定位置补画A-A 断面图,并回答下列问题。
(15分)
1.说明M12× 1.5-6g 含义:___________________________ 。
2
.
说
明
含
义
:
__________________________ 。
3.指出图中的工艺结构:它有 处倒角,其尺寸分别为 ,
有 处退刀槽,其尺寸为 。
__ 姓名________ 学号______
………密……………………………封………………………………线…………………………..。
水利工程制图习题及参考答案

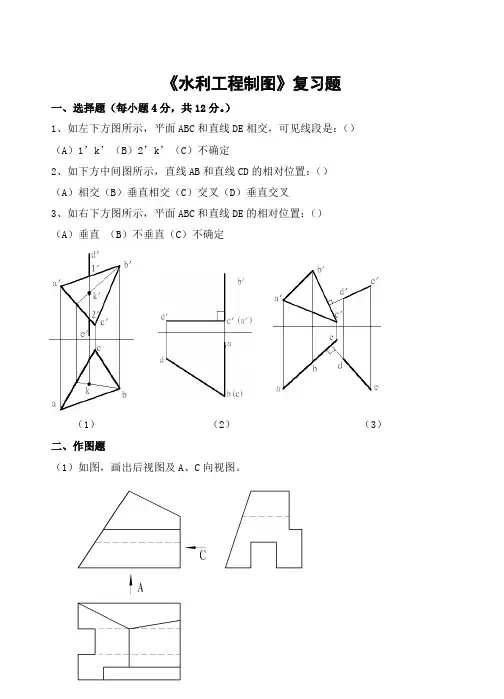

《水利工程制图》复习题一、选择题(每小题4分,共12分。
)1、如左下方图所示,平面ABC和直线DE相交,可见线段是:()(A)1’k’(B)2’k’(C)不确定2、如下方中间图所示,直线AB和直线CD的相对位置:()(A)相交(B)垂直相交(C)交叉(D)垂直交叉3、如右下方图所示,平面ABC和直线DE的相对位置:()(A)垂直(B)不垂直(C)不确定(1)(2)(3)二、作图题(1)如图,画出后视图及A、C向视图。
(2)如图,画出开缺口圆锥的水平投影和侧面投影。
(3)如图,由两视图补第三视图。
(4)如图,作图示物体的正等测图。
(5)作出下面物体的1-1、2-2断面图。
(6)按1:10在图中量取大小,标注出形体的尺寸。
(12分)(7)如图按照1:200,完成各交线与示坡线。
(15分)参考答案一、选择题1、如左下方图所示,平面ABC和直线DE相交,可见线段是:(B)(A)1’k’(B)2’k’(C)不确定2、如下方中间图所示,直线AB和直线CD的相对位置:(C)(A)相交(B)垂直相交(C)交叉(D)垂直交叉3、如右下方图所示,平面ABC和直线DE的相对位置:(B)(A)垂直(B)不垂直(C)不确定(1)(2)(3)二、作图题(1)如图,画出后视图及A、C向视图。
(2)如图,画出开缺口圆锥的水平投影和侧面投影。
(3)如图,由两视图补第三视图。
(4)如图,作图示物体的正等测图。
(5)作出下面物体的1-1、2-2断面图。
(6)按1:10在图中量取大小,标注出形体的尺寸。
(7)如图按照1:200,完成各交线与示坡线。
画法几何与工程制图_西北农林科技大学中国大学mooc课后章节答案期末考试题库2023年

画法几何与工程制图_西北农林科技大学中国大学mooc课后章节答案期末考试题库2023年1.判断下图中的坡脚线和坡面交线的作图是否正确【图片】【图片】答案:正确2.房屋建筑的总平面图中,标高数字一般注到小数点后面三位。
答案:错误3.【图片】判别直线AB与平面BCD的位置关系(请填空:平行、相交、交叉、相交垂直、交叉垂直)答案:相交垂直4.【图片】判别直线DE与平面ABC的位置关系(请填空:平行、相交、交叉、相交垂直、交叉垂直)答案:平行5.【图片】判别两平面的位置关系(请填空:平行、相交、交叉、相交垂直、交叉垂直)答案:相交6.【图片】判别直线AC与BD的位置关系(请填空:平行、相交、交叉、相交垂直、交叉垂直)答案:交叉7.【图片】若图中的1'k'=2k,那么I点到直线AB的距离和II点到直线AB的距离是相等的。
答案:正确8.【图片】直线DE垂直于平面ABC的作图是否正确?答案:错误9.在标高投影中,高程的单位有时候也可以取厘米。
答案:错误10.【图片】判别直线与平面的位置关系(请填空:平行、相交、交叉、相交垂直、交叉垂直)答案:相交垂直11.关于下面的投影图,哪一种判断是正确的【图片】答案:ABCD是一个平行四边形12.下面图中反映两直线相互垂直相交的是答案:13.包含水平线能作几个投影面的垂直面答案:一个14.在水利工程和房屋建筑工程中只能采用箭头作为尺寸起止符。
答案:错误15.【图片】图中的重影点的可见性判别是否正确?答案:正确16.包含正垂线可作哪些平面?答案:正垂面、水平面和侧平面17.判断下面关于过H点作已知平面(AB∥CD)平行面的作图是否正确【图片】答案:正确18.以下哪一个角度是斜二测的轴间角答案:135度19.【图片】上图由主视图和俯视图表达的形体适合使用斜二轴测图图表达其直观图。
答案:正确20.下列形体的三视图中缺几条线?【图片】答案:7条21.已知A(50,40,15)、B(20,45,30)、C(45,15,37)三点从后到前的顺序是答案:C、A、B22.根据剖视图选择正确的俯视图【图片】答案:23.根据下面的俯视图,选择其最合适的局部剖视图【图片】答案:24.【图片】关于图中的几何元素的表述正确是答案:形体的最左端是一根铅垂直线_侧面投影中的两条虚线是截交线矩形的积聚性投影_左端的截交线是前后两段椭圆曲线25.【图片】判别图中用换面法求直线AB与投影面的两个倾角是否正确?答案:错误26.判断下面三视图的正确性(线条是否一一对应、是否存在多线少线)【图片】答案:正确27.由下图可知,IJ、JK、KL这几段是埋于地表以下的【图片】答案:错误28.根据主视图选择正确的俯视图【图片】答案:29.在选择轴测图时,形体只有一个方向有圆或者只有一个方向比较复杂时,选择斜二轴测投影图比较合适。
水利工程制图习题及参考答案

《水利工程制图》复习题一、选择题(每小题4分,共12分。
)1、如左下方图所示,平面ABC和直线DE相交,可见线段是:()(A)1’k’(B)2’k’(C)不确定2、如下方中间图所示,直线AB和直线CD的相对位置:()(A)相交(B)垂直相交(C)交叉(D)垂直交叉3、如右下方图所示,平面ABC和直线DE的相对位置:()(A)垂直(B)不垂直(C)不确定(1)(2)(3)二、作图题(1)如图,画出后视图及A、C向视图。
(2)如图,画出开缺口圆锥的水平投影和侧面投影。
(3)如图,由两视图补第三视图。
(4)如图,作图示物体的正等测图。
(5)作出下面物体的1-1、2-2断面图。
(6)按1:10在图中量取大小,标注出形体的尺寸。
(12分)(7)如图按照1:200,完成各交线与示坡线。
(15分)参考答案一、选择题1、如左下方图所示,平面ABC和直线DE相交,可见线段是:(B)(A)1’k’(B)2’k’(C)不确定2、如下方中间图所示,直线AB和直线CD的相对位置:(C)(A)相交(B)垂直相交(C)交叉(D)垂直交叉3、如右下方图所示,平面ABC和直线DE的相对位置:(B)(A)垂直(B)不垂直(C)不确定(1)(2)(3)二、作图题(1)如图,画出后视图及A、C向视图。
(2)如图,画出开缺口圆锥的水平投影和侧面投影。
(3)如图,由两视图补第三视图。
(4)如图,作图示物体的正等测图。
(5)作出下面物体的1-1、2-2断面图。
(6)按1:10在图中量取大小,标注出形体的尺寸。
(7)如图按照1:200,完成各交线与示坡线。
水利工程制图习题及参考答案

《水利工程制图》复习题一、选择题(每小题4分,共12分。
)1、如左下方图所示,平面ABC和直线DE相交,可见线段是:()(A)1’k’(B)2’k’(C)不确定2、如下方中间图所示,直线AB和直线CD的相对位置:()(A)相交(B)垂直相交(C)交叉(D)垂直交叉3、如右下方图所示,平面ABC和直线DE的相对位置:()(A)垂直(B)不垂直(C)不确定(1)(2)(3)二、作图题(1)如图,画出后视图及A、C向视图。
(2)如图,画出开缺口圆锥的水平投影和侧面投影。
(3)如图,由两视图补第三视图。
(4)如图,作图示物体的正等测图。
(5)作出下面物体的1-1、2-2断面图。
(6)按1:10在图中量取大小,标注出形体的尺寸。
(12分)(7)如图按照1:200,完成各交线与示坡线。
(15分)参考答案一、选择题1、如左下方图所示,平面ABC和直线DE相交,可见线段是:(B)(A)1’k’(B)2’k’(C)不确定2、如下方中间图所示,直线AB和直线CD的相对位置:(C)(A)相交(B)垂直相交(C)交叉(D)垂直交叉3、如右下方图所示,平面ABC和直线DE的相对位置:(B)(A)垂直(B)不垂直(C)不确定(1)(2)(3)二、作图题(1)如图,画出后视图及A、C向视图。
(2)如图,画出开缺口圆锥的水平投影和侧面投影。
(3)如图,由两视图补第三视图。
(4)如图,作图示物体的正等测图。
(5)作出下面物体的1-1、2-2断面图。
(6)按1:10在图中量取大小,标注出形体的尺寸。
(7)如图按照1:200,完成各交线与示坡线。
水利工程制图-习题集(考试试卷A卷)-文本

系别:__________ 班次:____________ 姓名:___________ 学号:____________ 。
装。
订。
线。
兰州资源环境职业技术学院2011—2012学年第二学期《水利工程制图》期末考试试卷(A)注意:本试卷共五大题,总分 分,考试时间 分钟。
本试卷适用于 水利施工( )、( )、( )班, 水利工程( )、( )、( )班,六个班,共需印制 份。
.根据投射线的类型, 投影法可分为 和。
✌ 中心投影法 平行投影法 中部投影法 平行投影法 中央投影法 平行投影法 中心投影法 平面投影法根据投射线与投影面是否垂直,平行投影法又可分为和 。
✌.正面投影法 斜面投影法 .正投影法 斜投影法 .正投影法 斜面投影法.正面投影法 斜投影法. 是工程中应用最广泛的一种图示方法。
✌.三面正投影图 .单多面正投影图 .多面正投影图.六面正投影图.空间两直线的相对位置可分为 、、和四种。
✌.平行 、 相贯 、 交叉 和 垂直 .平行 、 相交 、 交叉 和 铅垂 .平行 、 相交 、 相叉 和 垂直 .平行 、 相交 、 交叉 和 垂直 空间两直线互相平行,则它们的。
✌.同面投影也一定平行 .同面投影也一定不 .异面投影也一定平行一、单选题 每题 分,共 个题,共 分。
将正确选项填入答题卡栏的表格中,在题上直接选不给分。
.同面投影也一定不平行空间两直线相交,则它们的 同面投影也一定相交 ,而且各同面投影的交点就是两直线空间交点的 。
✌.不同面投影.同面投影.异面投影.同三面投影互相垂直的两直线中有一条平行某一投影面时,它们在该投影面上的投影 。
✌.也反映钝角.也不反映直角.也反映直角.也反映锐角在三投影面体系中平面与投影面的相对位置可分 、 和 。
✌.不一般位置平面 、 投影面垂直面 和投影面平行面。
.一般位置平面 、 投影面垂直面 和投影面平行面。
.一般位置平面 、 投影面倾斜面 和投影面平行面。
《画法几何及工程制图》期末考试试卷附答案

《画法几何及工程制图》期末考试试卷附答案
《画法几何及工程制图》期末考试试卷附答案
一、单项选择(共3题,每题2分,共6分)
1.工程图样中字体的号数代表字体的()
A.宽度B高度C宽高比D1/2高度
2.已知主、俯视图,正确的左视图是()
2.已知KC(KL)线段是属于平面ABC的线段,其正确的投影图是()
二、填空题(每空2分,共计20分)
1.编写定位轴线编号时,横向编号用阿拉伯数字,从至顺序编写;竖向编号用,从至顺序编写。
2.建筑详图所表达的部位,应在有关的平、立、剖面图中绘注出符号,并在说话
的建筑像涂上绘注出符号。
3.在钢筋混领土结构图中2φ20,其中2表示,φ表示,20表示。
三、作图题(共5题,每题10分,共50分)
1.求直线AB与直线CD间的最短距离。
2.完成球被截切后的水平投影和侧面投影
3.求圆锥与四棱柱的相贯线
4.已知祝贺体的两面投影,画出第三面投影,虚线不可省略
5.补全投影图中所缺的先,虚线不和省略。
四、剖面图作图题(12分)
已知物体的平面图和正面图,试作1-1、2-2剖面图(剖视图)
五、轴测图作图题(12分)画出物体的水平斜等轴测图。
画法几何及工程制图参考答案。
水利工程制图试卷(12页)
