扭矩扳手使用及检验规范

扭矩扳手使用及检验规范

扭矩扳手使用及检验规范扭矩扳手是一种用于紧固螺栓或螺钉时控制扭矩的工具。

它通过设定一个特定的扭矩值,当螺栓或螺钉达到该扭矩值时,就会发出声音或产生一定的物理指示,以提示操作员停止进一步扭矩。

这种工具非常重要,因为正确控制螺栓或螺钉的扭矩是确保装配质量和工程安全的关键。

以下是关于扭矩扳手使用和检验规范的一些重要事项:1.选择正确的型号和规格:扭矩扳手有多种不同的型号和规格,根据不同的应用需求来选择合适的工具。

在选择时,需要考虑需要控制的扭矩范围以及使用环境等因素。

2.校准:扭矩扳手需要定期进行校准,以确保其精确性和准确性。

校准可以通过将扭矩扳手送到专业的校准机构进行,或者使用一个已知准确扭矩的装置进行比较校准。

3.使用前的准备:在使用扭矩扳手之前,需要进行一些准备工作。

首先,根据需要调整扭矩设置环,确保它与所需的扭矩值相匹配。

其次,检查扭矩扳手是否有损坏或松动的部件,并进行必要的维修或更换。

4.使用正确的技术:在使用扭矩扳手时,需要掌握正确的技术。

首先,确保扭矩扳手垂直于要紧固的螺栓或螺钉,并将扭矩扳手的刀头正确放置于螺纹上。

其次,在施加扭矩时,要求均匀施力,避免突然施力或过度力量的使用。

5.检查紧固结果:在使用扭矩扳手后,需要检查紧固结果。

可以使用力矩扳手信号指示功能来确保紧固到位。

如果信号指示成功,说明已经达到了所设定的扭矩值。

否则,可以重新进行紧固或调整扭矩设置。

6.清洁和存放:使用完扭矩扳手后,应及时清洁和存放。

使用清洁布清洁扭矩扳手的外部表面,确保无灰尘或污渍。

存放时,应避免扭矩扳手受到不必要的冲击或挤压,并将其放置在干燥的地方,远离可能对其造成损害的因素。

7.随时保持检验记录:对于每个扭矩扳手,建议随时保持检验记录。

记录包括校准日期、校准结果以及任何使用过程中的异常情况。

这些记录对于确保扭矩扳手的准确性和长期使用非常重要。

总结起来,扭矩扳手的使用和检验需要遵循一定的规范和技术要求。

正确选择型号和规格,定期校准,正确使用技术,检查紧固结果以及及时清洁和存放都是确保扭矩扳手工作准确和延长使用寿命的重要步骤。

高强度螺栓连接副施工扭矩检验作业指导书(新)

高强度螺栓连接副施工扭矩检验作业指导书(新)

高强度螺栓连接副终拧扭矩检验作业指导书BJSJ-3-A-JC-02编制:审核:批准:高强度螺栓连接副终拧扭矩检验作业指导书1 主题内容及适用范围本作业指导用于高强度螺栓连接副施工扭矩检验作业指导。

2 引用标准GB50205钢结构工程施工质量验收规范3检验时机3。

1高强度螺栓连接副施工终拧扭矩检验应在施拧1h后,48h内完成。

4 检验数量4.1施工过程检查数量按节点数抽查10%,且不应少于10个节点;每个被抽查节点按螺栓数抽查10%,且不应少于2个。

4.2见证检测检查数量按GB50205附录G要求进行,按节点数抽查3%,且不应少于3个节点。

5检验方法5。

1检验所用的扭矩扳手其扭矩精度误差应在3%以内。

5。

2高强度螺栓连接副施工扭矩检验分初拧、复拧、终拧检验;检验方法分为扭矩法检验和转角法检验两种,原则上采用检验法与施工法应相同。

5.3扭矩法检验:5。

3。

1在螺尾端头和螺母相对位置划线,将螺母退回60°左右;5.3.2用扭矩扳手测定拧回至原来位置时扭矩值,并做好记录。

5.3。

3比较测定扭矩值与施工扭矩值的偏差,其偏差在10%以内为合格。

5。

4转角法检验:5。

4。

1检查施工方初拧后在螺母与相对位置所画的终拧起始线和终止线所夹的角度是否达到规定值。

5.4.2在螺尾端头和螺母相对位置画一条线,然后全部卸松螺母,在按规定的初拧扭矩和终拧角度重新拧紧螺栓,观察与原画线是否重合。

终拧转角偏差在10°以内为合格。

终拧转角与螺栓的直径、长度等因素有关,应由试验确定。

5。

5扭剪型高强度螺栓施工扭矩检验,观察尾部梅花头被拧掉者视同终拧扭矩达到达到合格标准,未被拧掉者应按上述扭矩法或转角法检验.6 计算高强度螺栓连接副施工终拧扭矩值按下式计算:Tc=K·Pc·d式中Tc—终拧扭矩值(N·m);Pc—施工预拉力标准值(kN),见下表6 。

1;d—螺栓公称直径(mm);T0—初拧扭矩值可按0.5Tc取值.K—扭矩系数,按GB50205附录B·0·4的规定试验确定(或由委托提供高强度螺栓扭矩系数复验报告),试验详见高强度螺栓连接副扭矩系数复验作业指导。

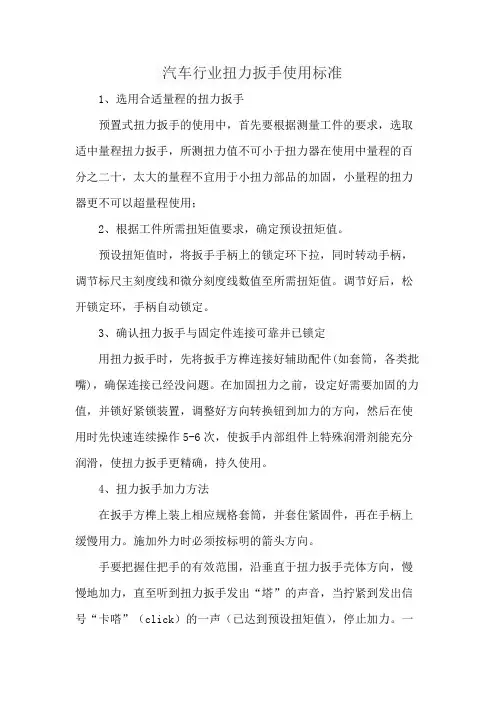

汽车行业扭力扳手使用标准

汽车行业扭力扳手使用标准

汽车行业扭力扳手使用标准1、选用合适量程的扭力扳手预置式扭力扳手的使用中,首先要根据测量工件的要求,选取适中量程扭力扳手,所测扭力值不可小于扭力器在使用中量程的百分之二十,太大的量程不宜用于小扭力部品的加固,小量程的扭力器更不可以超量程使用;2、根据工件所需扭矩值要求,确定预设扭矩值。

预设扭矩值时,将扳手手柄上的锁定环下拉,同时转动手柄,调节标尺主刻度线和微分刻度线数值至所需扭矩值。

调节好后,松开锁定环,手柄自动锁定。

3、确认扭力扳手与固定件连接可靠并已锁定用扭力扳手时,先将扳手方榫连接好辅助配件(如套筒,各类批嘴),确保连接已经没问题。

在加固扭力之前,设定好需要加固的力值,并锁好紧锁装置,调整好方向转换钮到加力的方向,然后在使用时先快速连续操作5-6次,使扳手内部组件上特殊润滑剂能充分润滑,使扭力扳手更精确,持久使用。

4、扭力扳手加力方法在扳手方榫上装上相应规格套筒,并套住紧固件,再在手柄上缓慢用力。

施加外力时必须按标明的箭头方向。

手要把握住把手的有效范围,沿垂直于扭力扳手壳体方向,慢慢地加力,直至听到扭力扳手发出“塔”的声音,当拧紧到发出信号“卡嗒”(click)的一声(已达到预设扭矩值),停止加力。

一次作业完毕。

此时扭力扳手已到达预置扭力值,工件已加力完毕,然后应及时解除作用力,以免损坏另部件。

在施力过程中,按照国家标准仪器操作规范,其垂直度偏差左右不应超过10度。

其水平方向上下偏差不应超过3度,操作人员在使用过程中应保证其上下左右施力范围均不超过15度。

5、大规格扭矩扳手使用时,可外加接长套杆以便操作省力。

6、使测量结果因水平和垂直方向上的偏差而产生影响,在测量时,应在加力把持端上施加一个垂直向下的稳定力值,然后再加点力,这样使用值更精准。

7、扳手是测量工具,应轻拿轻放,不能代替榔头敲打,不用时请注意将扭力设为最小值,存放在干燥处。

扭力范围较广,在加固扭力时,相对来讲比较简单,只需要设定其要求扭力值便可进行操作。

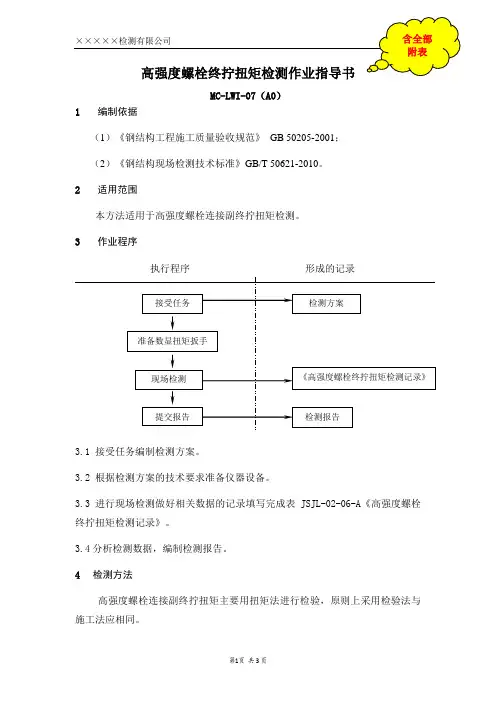

高强度螺栓终拧扭矩检测作业指导书(含全部附表)

高强度螺栓终拧扭矩检测作业指导书(含全部附表)

MC-LWI-07(A0)1编制依据(1)《钢结构工程施工质量验收规范》GB 50205-2001;(2)《钢结构现场检测技术标准》GB/T 50621-2010。

2适用范围本方法适用于高强度螺栓连接副终拧扭矩检测。

3作业程序执行程序形成的记录3.1接受任务编制检测方案。

3.2 根据检测方案的技术要求准备仪器设备。

3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-06-A《高强度螺栓终拧扭矩检测记录》。

3.4分析检测数据,编制检测报告。

4检测方法高强度螺栓连接副终拧扭矩主要用扭矩法进行检验,原则上采用检验法与施工法应相同。

4.1 试验准备:检验所用的扭矩扳手其扭矩精度误差应在3%以内。

4.2 扭矩法检验4.2.1 在螺尾端头和螺母相对位置划线,将螺母退回60°左右。

4.2.2 用扭矩扳手测定拧回至原来位置时扭矩值,并做好记录。

4.2.3 比较测定扭矩值与施工扭矩值的偏差,其偏差在10%以内为合格。

4.3 扭剪型高强度螺栓施工扭矩检验,观察尾部梅花头被拧掉者视同终拧扭矩达到合格标准,未被拧掉者应按上述扭矩法检验。

5 结果计算高强度螺栓连接副终拧扭矩值按下式计算:Tc=K·Pc·d式中,Tc—终拧扭矩值(N·m);Pc—施工预拉力标准值(kN),见附表1;d—螺栓公称直径(mm);T0—初拧扭矩值可按0.5Tc取值。

K—扭矩系数,按GB50205附录B·0·4的规定试验确定(或由委托提供高强度螺栓扭矩系数复验报告)。

.其中高强度螺栓连接副施工扭矩范围如表5-1所示.表5-1 高强度螺栓连接副施工扭矩范围6 测量记录检测记录应按规定格式填写,具体要求执行《记录管理程序》(MC-LQP-21)。

7 记录表格1) JSJL-02-06 高强度螺栓终拧扭矩检测记录。
