车辆工程毕业设计74北方奔驰前四后八自卸车改装设计
北方奔驰前四后八自卸车改装设计

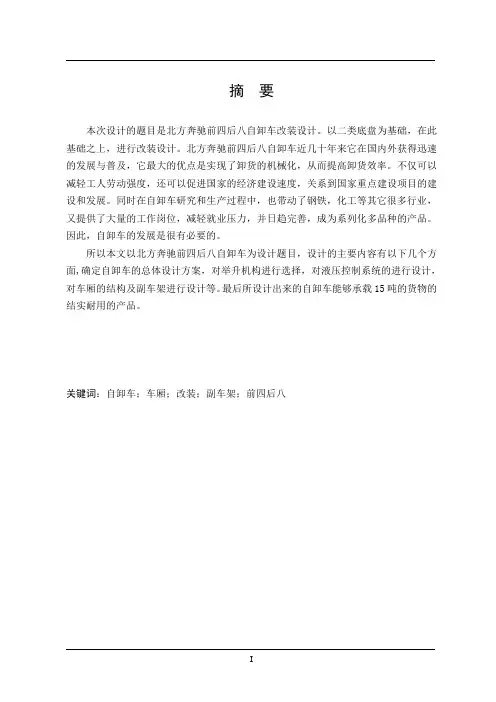

摘要本次设计的题目是北方奔驰前四后八自卸车改装设计。
以二类底盘为基础，在此基础之上，进行改装设计。
北方奔驰前四后八自卸车近几十年来它在国内外获得迅速的发展与普及，它最大的优点是实现了卸货的机械化，从而提高卸货效率。
不仅可以减轻工人劳动强度，还可以促进国家的经济建设速度，关系到国家重点建设项目的建设和发展。
同时在自卸车研究和生产过程中，也带动了钢铁，化工等其它很多行业，又提供了大量的工作岗位，减轻就业压力，并日趋完善，成为系列化多品种的产品。
因此，自卸车的发展是很有必要的。
所以本文以北方奔驰前四后八自卸车为设计题目，设计的主要内容有以下几个方面,确定自卸车的总体设计方案，对举升机构进行选择，对液压控制系统的进行设计，对车厢的结构及副车架进行设计等。
最后所设计出来的自卸车能够承载15吨的货物的结实耐用的产品。
关键词：自卸车；车厢；改装；副车架；前四后八ABSTRACTThe design on the topic of north Benz 8×4 dump design modification. Second class based on chassis, based on this, the modification. North Benz 8×4 dump in recent decades it at home and abroad and the development of the speedy popularization, its biggest advantage is realized the mechanization of discharge, so as to improve the efficiency of discharge. It can not only reduce labor intensity, also can promote the country's economic construction speed, related to the national key construction project construction and development. At the same time in the research and production equipments in the process, also contributed to the steel, chemical and other many industries, and provide a great deal of the work, reduce the employment pressure, and improve, become a series of many varieties products. Therefore, the development of tipper is very necessary.So this paper to north Benz 8×4equipments for design topic, design of the main content in the following aspects, determine the dump overall design scheme for the lifting mechanism of choice of hydraulic control system, the design of the structure of the carriage, and vice frame design, etc. Finally designed to carry the dump of 15 tons of goods sturdy products.Keywords: Equipments; Carriage; Modification; Deputy Frame; 8×4目录摘要 ................................................................................................. 错误！未定义书签。
车辆工程毕业设计45HQ5080ZBB摆臂式自装卸汽车改装设计
第1章 绪 论1.1课题的研究现状、目的和意义近10年来, 专用汽车行业伴随我国汽车工业得到了飞速的发展,成为我国汽车工业的一个重要组成部分。
随着我国高等级公路的发展以及国内大量基础设施建设需要等因素，专用汽车产品结构随国内市场需求格局较过去有很大变化，重型车和轻型车比例处于增长趋势，中型车比例继续下降；体现专用汽车产品专用功能特性的产品在总量中的比重加大；专用汽车品种数得到大幅增加；整个专用汽车产品结构趋于更合理化的发展。
理化的发展。
自卸汽车是工程机械中的一种车型，在我国的专用汽车领域里占有相当大的比例，也是专用运输车辆中一个多品种车型。
自卸车的载重范围从也是专用运输车辆中一个多品种车型。
自卸车的载重范围从0.5到 300吨。
随着国际经济的发展，自卸车主要以后倾式为主，发展到两侧倾斜式和三面倾斜式等多品种系列化。
目前国外使用较多的是车箱可卸式自卸车，由于该型式自卸车的车箱与底盘是分开的，可卸下车箱装货和卸货，而汽车底盘再换装其它车箱继续运输，因此缩短了汽车装卸的停歇时间，提高了运输效率。
汽车装卸的停歇时间，提高了运输效率。
随着我国高等级公路的发展以及国内大量基础设施建设需要等因素，专用汽车产品结构随国内市场需求格局较过去有很大变化，重型车和轻型车比例处于增长趋势，中型车比例继续下降；体现专用汽车产品专用功能特性的产品在总量中的比重加大；专用汽车品种数得到大幅增加；整个专用汽车产品结构趋于更合理化的发展。
专用功能较强的城建类专用车等均有大幅增长，今后随着市场需求变化，适合高等级公路运输车辆,满足专项作业功能车辆将会继续增加，而普通传统型运输类车辆如自卸车将会随着国民经济的深入发展而逐渐减少。
由于国内专用汽车生产企业较多，市场总需求量有限等原因，为满足市场竞争的需要，近几年多数企业根据市场需要注重新产品开发力度,产品范围基本涉及到国民经济的各个环节。
专用汽车品种数由2005年的1337个快速增长到2009年的4910个，其中专用自卸车品种发展较快，2009年时自卸车品种数已达583个，占全部专用汽车总数的11.9%。
北方奔驰改装指南手册
北方-奔驰北方奔驰改装指南（2005年版）前 言随着北方奔驰产品的规模化经营和专业化发展，各类专用运输车辆已成为市场营销的主流，为了协助专用车生产企业做好北方奔驰底盘车的改装工作，我们在原有的《车身/设备安装指南》基础上作了进一步的完善。
编制了《北方奔驰改装指南》，供公司内部和专用车生产企业参考。
全书分十三章，主要阐述了二类底盘的改装和上装的匹配设计，诸如底盘的改装原则、整车改装参数的计算和说明、车架的改装、副车架的设计、普通厢式车、自卸车、罐式车、牵引车等车型的改装和相关说明。
附录中还提供了副车架截面形状及截面系数，便于上装改装产品设计时参考，如与我公司提供的底盘图纸不符，应以底盘图纸为准。
由于编者水平有限，加之产品结构顺应市场发展进行不断调整，其内容需要不断完善与扩充，恳请读者提出宝贵意见，便于再版时更正。
编者2005年7月目录第一章 总则 (1)1.1产品责任 (2)1.2改装后整车技术要求 (1)1.3专用改装车认可 (2)第二章 主要技术参数 (4)2.1、车型标记及含义 (4)2.2、产品型号及含义 (4)2.3、主要技术参数 (5)2.3.1载货车底盘系列 (6)2.3.2自卸汽车底盘系列 (17)2.3.3牵引汽车 (23)第三章 改装相关的参数计算和说明 (27)3.1轴距及后悬 (27)3.2汽车的轴荷分配 (28)3.3重心位置的计算 (29)3.4质量利用系数 (30)3.5最高车速 (30)3.6最大爬坡度 (31)3.7变速器取力器的功率或扭矩 (31)3.8比功率 (32)3.9侧倾稳定角的计算与校核 (32)3.10车轮最大弹跳高度 (33)3.11车辆通道圆 (33)第四章 车架的改装 (34)4.1奔驰卡车系列车型的车架简介 (34)4.2关于在车架上钻孔 (35)4.3车架的尾横梁 (35)第五章 副车架与副车架的固定 (37)5.1副车架的要求 (37)5.2副车架的结构 (37)5.3副车架的固定 (39)5.3.1 车架上的止推连接板 (39)5.3.2 止推连接板 (39)5.3.3耳座连接 (40)5.3.4 U形螺栓 (40)5.3.5 弹性元件连接 (41)5.3.6 组合连接 (41)第六章 取力器 (42)6.1概述 (42)6.2取力器的选择与改装 (47)6.3取力器的定转速机构 (49)6.4 取力器的应用范围(推荐) (50)第七章 制动系统与电器系统的改装 (51)7.l 管路的布置 (51)7.2阀的布置 (51)7.3挂车制动 (51)7.4电涡流缓速器的安装 (51)7.5电气装置 (52)第八章 其他附件的改装 (53)8.1驾驶室的变化 (53)8.2备胎的安装与固定 (53)8.3传动轴的改变 (54)8.4后牵引装置 (55)8.5挡泥板 (55)8.6附加装置 (55)8.6.1 安装 (56)8.6.2 辅助用气装置 (56)8.7在底盘上加装驱动桥或支承轴 (56)8.8发动机调速器的选择 (56)8.9事故与安全操作规程 (57)8.9.1 涂漆作业的安全防护 (57)8.9.2 驾驶室的翻转 (57)8.9.3 注意事项 (57)第九章 平板、厢式和罐式等专用车辆的改装 (58)9.1平板车的改装 (58)9.2货箱的货箱长度 (59)9.3平板式、厢式以及冷藏厢式车的的副车架 (60)9.4油罐车及槽车的副车架 (61)9.5油罐车及槽车上装 (61)9.6 汽车后下部防护和侧面防护装置 (62)第十章 自卸汽车和混凝土搅拌车的改装 (63)10.1自卸汽车底盘的选择 (63)10.2自卸汽车的副车架 (63)10.3自卸汽车举升系统 (65)10.4自卸车一般要求 (65)10.5混凝土搅拌车 (66)第十一章 牵引汽车的改装 (68)11.1鞍式牵引车的改装 (68)11.2安装板的固定 (68)第十二章 其他专用车辆的改装 (69)12.1起重装置 (69)12.1.1前置随车吊 (69)12.1.2后置随车吊 (69)12.2栏板起重装置的安装 (69)12.3垃圾车 (70)第十三章 附录 (71)副车架截面形状及截面系数 (71)专用车改装相关标准 (72)第一章 总 则1、改装原则随着专用汽车拓展范围不断扩大，专用改装车正朝着多品种、系列化、小批量发展。
车辆工程毕业设计70ZZ1141H5315W型重型载货汽车离合器的设计
本科学生毕业设计ZZ1141H5315W型重型载货汽车离合器的设计系部名称：汽车与交通工程学院专业班级：车辆工学生姓名：指导教师：职称：讲师Undergraduate graduation designDesign of ZZ1141H5315W Type HeavyCargo Cars ClutchCandidate：Lian HongyunSpecialty：Vehicle EngineeringClass：B07-3Supervisor：Lecturer.Wang YongmeiHeilongjiang Institute of Technology摘要离合器是汽车传动系的一个重要部件，其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。
设计出结构简单、工作可靠、造价低廉的离合器，能大大降低整车生产的总成本，推动汽车经济的发展。
本文以ZZ1141H5315W型重型载货汽车为例，根据重型载货汽车离合器的设计要求和车辆动力传动系统自身的特点，通过参考多篇文献资料，以及国内外离合器设计手册，从经济性和实用性方面着手分析，对其做了详细的设计。
该设计分别从离合器总体方案的选择、膜片弹簧的设计、从动盘总成的设计和离合器盖总成的计算设计着手，从而确定了离合器基本的结构类型并计算了各零部件的参数尺寸，经校核，符合结构设计要求。
关键词：离合器；传动系；重型载货汽车；总成；结构设计ABSTRACTClutch auto transmission system, its design is an important part of the success of the power, determines the vehicle smooth, economy, and other aspects of the design requirements. Design a simple structure, reliable operation and low cost, can greatly reduce the clutch atvproduce total cost, promote the development of car economy. Based on ZZ1141H5315W type heavy cargo cars for example, according to the heavy cargo clutch design requirements and vehicle power transmission system characteristic of oneself, through reference documents many articles, and domestic and foreign clutch design manual, from economy and practicability aspects of its analysis, to do a detailed design.This design separately from the clutch of choice, the overall design of diaphragm spring design, the design of the platen assembly and clutch cover assembly design to the calculation of, so as to determine the basic structure and the calculation of parts of the parameters, check with the size, structure the design requirements.Key words：The clutch; The transmission; Heavy cargo car; Assembly; Structure design目录摘要 (I)Abstract (II)第1章绪论 (1)1.1选题的依据、目的及意义 (1)1.2重型载货汽车离合器发展现状 (1)1.3主要设计内容 (3)第2章离合器总体方案的确定 (4)2.1离合器的功用及设计要求 (4)2.2离合器的类型 (5)2.3重型载货汽车原始参数 (6)2.4从动盘的选择 (6)2.5膜片弹簧离合器的结构形式选择 (7)2.6压盘的驱动方式 (7)2.7本章小结 (7)第3章膜片弹簧的设计 (8)3.1膜片弹簧主要参数的选择 (8)3.2约束条件 (9)3.3膜片弹簧的载荷与变形关系 (10)3.4膜片弹簧强度计算 (11)3.5本章小结 (12)第4章离合器从动盘总体设计 (13)4.1从动盘设计 (13)4.1.1从动片设计 (13)4.1.2从动盘毂的设计 (13)4.2摩擦片的设计 (14)4.2.1摩擦片主要参数的选择 (14)4.2.2离合器基本参数的校核 (15)4.3扭转减震器的设计 (16)4.3.2减震弹簧设计 (18)4.3.3从动盘减震器在特性上的局限性 (18)4.4本章小结 (20)第5章离合器盖总成设计 (21)5.1离合器盖总成设计 (21)5.2本章小结 (23)结论 (24)参考文献 (25)致谢 (26)附录1 .................................................................................................. 错误！未定义书签。
自卸车改装设计
图1-1普通自卸汽车结构组成1-液压倾卸操纵装置；2-倾卸机构；3-液压油缸；4-拉杆；5-车厢；6-后铰链支座；7-安全撑杆；8-邮箱；9-油泵；10-传动轴；11-取力器2 总体布置设计2.1 专用汽车总体布置原则专用汽车总体布置的任务是正确选定整车参数，合理布置工作装置和附件。
使取力装置、专用工作装置、其它附件与所选定的汽车底盘构成相互协调和匹配的整体，达到设计任务书所提出的整车基本性能和专用性能的要求。
在进行总体布置时应按照以下原则：1)尽量避免对汽车底盘各总成位置的变动因为一些总成部件位置的变动，不仅会增加成本，而且也可能影响到整车性能。
但有时为了满足专用工作装置的性能要求，也需要作一些改动，如截短原汽车底盘的后悬、燃油箱和备胎架的位置作适当调整等。
但改变的原则是不影响整车性能。
2)应满足专用工作装置性能的要求，使专用功能得到充分发挥例如气卸散装水泥罐式汽车的专用功能是利用压缩空气使水泥流态化后，通过管道将水泥输送到具有一定高度和水平距离的水泥库中。
气卸水泥的主要性能指标是水泥剩余率或剩灰率，为了降低这一指标，可将罐体布置成与水平线成一定角度，如图2-1所示。
但这样布置会使整车质心提高，减少了侧倾稳定角，因此也可以水平布置。
所以在进行总布置时，要从多方面综合考虑。
图2-1斜卧式粉罐汽车总体布置1-装料口；2-排气阀；3-空气压缩机；4-虑气器；5-安全阀；6-进气阀；7-二次喷嘴阀；8-压力表；9-卸料口；10-调速器操纵杆；11-卸料软管；12-进气管道3)装载质量、轴载质量分配等参数的估算和校核为适应汽车底盘或总成件的承载能力和整车性能要求，在总布置初步完成后应对某些参数其中最主要涉及的是装载质量的确定和轴载质量的分配进行估算和校核，这些参数对整车性能有很大影响。
若不满足要求．应修改总体布置方案。
4)应避免工作装置的布置对车架造成集中载荷例如在图2-2混凝土搅拌运输车的布置方案中，图(a)的布置形成了明显的集中载荷，而在图(b)的布置中、由于采用了具有足够刚性的副车架，因而可将这种集中载荷转化成均布载荷，有利于改善主车架纵梁的强度和寿命。

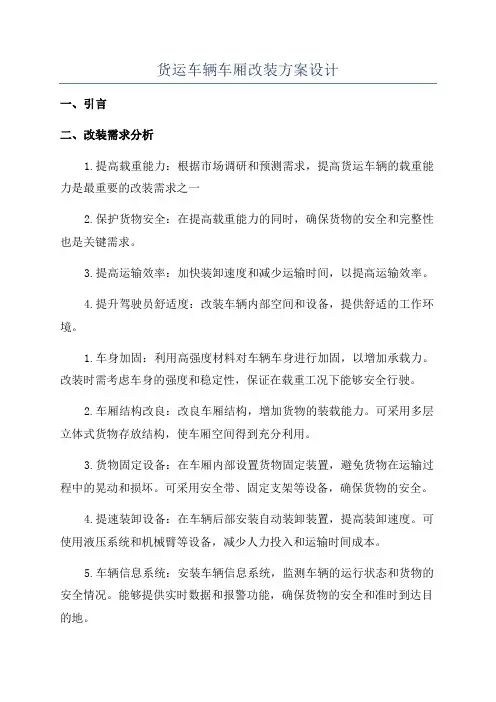

货运车辆车厢改装方案设计
货运车辆车厢改装方案设计一、引言二、改装需求分析1.提高载重能力：根据市场调研和预测需求，提高货运车辆的载重能力是最重要的改装需求之一2.保护货物安全：在提高载重能力的同时，确保货物的安全和完整性也是关键需求。
3.提高运输效率：加快装卸速度和减少运输时间，以提高运输效率。
4.提升驾驶员舒适度：改装车辆内部空间和设备，提供舒适的工作环境。
1.车身加固：利用高强度材料对车辆车身进行加固，以增加承载力。
改装时需考虑车身的强度和稳定性，保证在载重工况下能够安全行驶。
2.车厢结构改良：改良车厢结构，增加货物的装载能力。
可采用多层立体式货物存放结构，使车厢空间得到充分利用。
3.货物固定设备：在车厢内部设置货物固定装置，避免货物在运输过程中的晃动和损坏。
可采用安全带、固定支架等设备，确保货物的安全。
4.提速装卸设备：在车辆后部安装自动装卸装置，提高装卸速度。
可使用液压系统和机械臂等设备，减少人力投入和运输时间成本。
5.车辆信息系统：安装车辆信息系统，监测车辆的运行状态和货物的安全情况。
能够提供实时数据和报警功能，确保货物的安全和准时到达目的地。
6.驾驶员舒适度改善：改装车辆内部环境，提供舒适的工作条件。
可安装舒适的座椅、空调系统和音响设备等，提供一个舒适的工作环境。
四、改装方案实施1.方案设计：根据需求分析，制定改装方案设计。
设计包括改装细节、材料选用和施工流程等。
2.车辆改装：选择合适的车辆改装厂，进行车辆改装。
重点监督车辆加固和车厢结构改良等工作的质量。
3.安装设备：根据设计需求，安装货物固定设备、提速装卸设备和车辆信息系统等。
4.车辆测试：进行改装后的车辆测试，测试指标包括承载能力、安全性和舒适度等。
确保改装后的车辆能够满足需求。
5.上线运营：改装后的车辆投入正常运营，监测运营数据和用户反馈，及时进行优化和改进。
五、改装方案效益与风险评估1.改装方案效益：-提高载重能力，满足市场需求，增加运输收益。
-提高运输效率，减少装卸时间和运输时间，降低运输成本。
HGC3110自卸汽车改装设计-任务书
本设计将参考现有自卸汽车的基本形状，并根据设计要求查找相关资料进行的设计。其中主要的设计内容有，二类底盘的计算与选择，货箱的选择与设计，举升及管路系统的选择和设计。在设计完整车后，对轴荷进行合理的分配，使之符合使用要求。最后进行整车的性能分析计算。在对各种结构件进行了分析计算后，绘制消防车的整体图及主要部件的零件图。
毕业设计（论文）任务书
学生姓名
系部
汽车工程系
专业、班级
指导教师姓名
职称
副教授
从事
专业
车辆工程
是否外聘
□是■否
题目名称
HGC3110自卸汽车改装设计
一、设计（论文）目的、意义
目的:综合性地运用几年内所学知识去分析、解决一个问题，在作毕业设计的过程中，在所学知识得到疏理和运用，提ห้องสมุดไป่ตู้自己动手能力和培养自己的解决问题的能力。
7、第10周完成设计图纸
8、第11周整车性能计算分析；整车设计修正
9、第12周完成设计说明书
10、第13周设计审核、修改
11、第14周毕业设计(论文)修改
12、第15周毕业设计(论文)评阅教师评阅或预审
13、第16周毕业设计(论文)修改。
14、第17周毕业设计答辩准备及答辩
五、参考文献
[1]陈家瑞.汽车构造(上，下册) [M].北京：人民交通出版社，1994
[2]高维山.变速器[M].北京：人民交通出版社，1990
[3]刘海江，于信汇，沈斌.汽车齿轮[M].上海：同济大学出版社，1997
[4]孙恒，傅则绍.机械原理[M].北京：高等教育出版社，1990
[5]余志生.汽车理论[M].北京：机械工业出版社，2000
重型自卸车设计(底盘设计)__毕业设计说明书
第一章前言从我国重型汽车发展来看，20世纪60年代至80年代是非常缓慢的。
改革开放以后，通过走引进和自主研发相结合的道路，我国汽车工业“缺重”的局面逐步得到改观。
但由于各方面因素的影响，重型汽车市场一直处于低迷徘徊的态势。
直至1998年之后，在中、轻型货车市场一路下滑时，重型销量却有了可喜的回升。
此后，在国家连续几年加大投资，实行积极的财政政策等一系列宏观调控措施的带动下，重货市场呈逐年走高态势，并进入全面发展时期，全局性增长成为目前重货市场的显著特性。
从分车型的销售态势上看，重货继续保持去年以来的超高速增长，当月销量已经超过中型载货车，成为一个历史的转折点。
随着国内基础设施建设需要的不断增加，自卸车产量近年来一直保持较高产销量，在专用车综合产量中保持第一位置，但在种类、型式、材料运用方面与国外还有一定的差距。
自卸车的快速增长主要原因是固定资产投资强劲增长，巨大的投资规模奠定了自卸车市场需求基础；自卸车品种增加，不仅适应和满足施工需求，同时向运输市场发展；国家经济的快速发展，带动了相关行业的快速发展，巨大的资源消耗，成为我国重型车和重型专用车发展的原动力。
我国重型汽车市场继续保持着高速发展的状态，重型汽车市场发展速度大大超过其他车型的增长速度。
目前，市场强劲的增长势头尚未减弱迹象。
促进重型汽车市场的主要原因；1.积极的财政政策继续为国民经济发展提供了宽松的财政金融环境，融资和信贷更加便利，扩大了人们的资金来源。
2.国民经济保持了较高的发展速度，去年前6个月达到9.6%，公路运输业快速发展，西部大开发，基础设施建设，房产业的繁荣进一步扩大了对重型汽车的需求。
3.治理超限超载运输和严厉打击走私，取缔非法拼装车的政策措施促进了重型汽车市场的健康发展。
4.主要重型汽车生产企业以市为导向，开发出一批适销对路的产品，带动了重型汽车市场的快速发展。
综上：大力发展重型自卸车产业，抢先发展重型自卸汽车能为公司及行业发展赢得好的效益和发展先机。
车辆工程毕业设计东风自卸车的改装设计
摘要自卸车，是指通过液压或机械举升而自行卸载货物的车辆。
由自卸车底盘、举升机构总成、液压系统总成、锁紧机构总成、大箱总成5大块组成。
本次设计主要包含有车厢，取力器，液压缸，整车布置等内容。
选择本课题充分考虑了研究课题对车辆工程专业学生学习和工作的指导作用，能够使我们了解专用汽车改装设计方法，通过本课题的研究我们可以完成理论课程的实践总结，获得一定的工程设计工作方法和经验。
进行相关的设计，可以解决供需矛盾，培养正确的研究方法、理论联系实际的工作作风、严肃求实的学习态度，锻炼使用工具软件的能力，提高综合设计的能力这次设计为我们了解专用车带来了很大的好处，通过设计我们知道了专用车的结构形式和举升样式等知识，对我们以后的工作有很大的益处。
关键词：东风自卸车；自卸车；专用汽车；专用车设计；举升机构；液压系统；ABSTRACTDump truck, is also called the car to through the hydraulic or mechanical lifting and unloading goods to the vehicle. By dump of lifting mechanism of assembly, chassis, hydraulic system assembly, locking mechanisms assembly, big box of five large assembly. This design mainly contains the car, take the force, the hydraulic cylinder, the arrangement of the whole car, etc. Choose this topic full consideration of the research on vehicle engineering students to study and work guidance, can make us understand special automobile refitting design method, through this topic research we can complete theory course the practice, access to certain engineering design work methods and experience. Related design, can solve the contradiction between supply and demand, the research methods, cultivate correct theory with practice work style, serious realistic learning attitude, exercise the ability of tool use software, improve the overall design of the ability for us to understand this design has brought great benefits a., through the design we know the special structure of the form and lifting style and etc, to our knowledge later work to have the very big profit.Keywords: dongfeng skip; Equipments; Special vehicle; Special automobile design; Lifting mechanism; Hydraulic system;目录摘要 (I)ABSTRACT (IV)第1章绪论 (5)1.1 课题的研究现状 (5)1.2 选题的目的与实际意义 (6)1.3 国内外自卸汽车的发展概况 (7)1.4主要研究内容 (9)1.5本章小结 (9)第2章东风自卸车主要性能参数确定 (10)2.1整车尺寸参数的确定 (10)2.1.1自卸车的分类 (10)2.1.2自卸车的结构 (10)2.2整车尺寸参数的确定 (13)2.3质量参数的确定 (15)2.4其它性能参数 (16)2.5本章小结 (17)第3章自卸车车厢的结构与设计 (18)3.1举升汽车车厢的结构形式 (18)3.1.1车厢的结构形式 (18)3.1.2车厢选材 (19)3.2车厢的设计规范及尺寸确定 (19)3.2.1车厢尺寸设计 (19)3.2.2车厢内框尺寸及车厢质量 (20)3.3车厢板的锁启机构 (21)3.4 本章小结 (22)第4章自卸举升机构的设计 (23)4.1自卸举升机构的选择 (23)4.1.1举升机构的类型 (23)4.1.2自卸汽车倾卸机构性能比较 (27)4.2举升机构受力分析与参数选择 (29)4.3 本章小结 (33)第5章液压系统设计 (34)5.1液压系统工作原理与结构特点 (34)5.1.1工作原理 (34)5.1.2液压系统结构布置 (35)5.1.3 液压分配阀 (36)5.2油缸选型与计算 (37)5.3取力器的选择 (43)5.4本章小结 (45)第6章副车架的设计 (46)6.1 主车架的改装 (46)6.1.1 主车架的钻孔和焊接 (46)6.1.2 主车架的加长设计 (47)6.1.3 主车架加强板的设计 (47)6.2 副车架的设计 (48)6.2.1 副车架的截面形状及尺寸 (48)6.2.2 加强板的布置 (49)6.2.3 副车架的前端形状及安装位置 (50)6.2.4 纵梁与横梁的连接设计 (51)6.2.5 副车架与主车架的连接设计 (52)6.2.6 副车架的强度校核 (1)6.3本章小结 (2)结论 (3)参考文献 (4)致谢 (5)附录A (6)第1章绪论1.1 课题的研究现状美国是专用汽车发展最早的国家之一。
摆臂式自卸汽车改装毕业设计
优秀毕业设计作品摘要垃圾车在现代生活中起到的作用越来越大，越来越被人们的重视。
现代的垃圾车设计在专用车设计中的占有的地位也越来越高。
目前，垃圾车设计普遍存在着价位过高，与当前垃圾车的实际接受能力存有一定的距离，致使高消费的垃圾专用车的消费量较小。
本设计从市场现实需求角度出发，看重实际，把设计功能较完善合理，充分满足功能要求作为设计目标。
在设计中,积极使用新型材料、降低成本价格,以期生产出占有市场优势,功能全，价格低，市场需求量较多的实用型摆臂式垃圾车。
设计中，针对现有的垃圾车露天式厢斗不环保的问题,改进为带柔性滑盖的密封型厢斗，并且后厢板带有铰接装置，实现垃圾的倾卸更快捷，有望成为摆臂式垃圾车密封型车厢的新产品。
关键词：垃圾车；车厢；摆臂；支腿；液压系统I优秀毕业设计作品AbstractGarbage truck the role which plays in the modern life is getting bigger and bigger, more and more by people's value. The modern garbage truck design the status which holds in the private car design is also getting higher and higher. At present, garbage truck design universal existence changes to the high consumption, has certainly with the current actual garbage truck market demand is uncoordinated, the cause high consumption's trash private car's consumption quantity is small. Regards the reality, from market realistic demand angle embarking, is perfect the design function reasonably, in satisfies the function request in the foundation, uses the new material, to truncate the low price, to hold the market superiority positively to take the design idea and the starting point, produces the function entire, the cost is low, the market demand many practical suspends the arm garbage truck.In the design,existing newest outdoor type compartments do not environmental protection problems, improvement for belt flexible a seal type compartments measures, and trunk plate with hinged device, realization of rubbish dump, is expected to become more efficient swinging arm roll-off garbage trucks sealed type carriage of new products.Key words: Garbage Truck; Container; Suspending Arm; Suspport Leg; Hydraulic SgstemII优秀毕业设计作品目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 概述 (1)1.2摆臂式垃圾车定义以及组成功用 (2)1.3国内外摆臂式垃圾车的发展现状 (3)1.4 摆臂式垃圾车的发展方向和前景 (4)1.5 本设计研究的主要内容 (5)第2章摆臂式垃圾车的底盘选取 (6)2.1 底盘的选取 (6)2.1.1 底盘满足的要求 (6)2.1.2 底盘分类 (6)2.1.3 二类底盘的选取 (7)2.1.4 选用的底盘主要参数 (7)2.2 总质量的估算 (8)第3章摆臂式垃圾车基本结构的确定 (9)3.1副车架的设计 (9)3.1.1 副车架外形的设计 (9)3.1.2 副车架选材 (9)3.2 车厢的设计 (10)3.3 厢斗的设计 (10)3.3.1 厢斗形状的确定 (10)3.3.2 厢斗的密封与开合机构的设计 (11)3.3.3 厢斗的选材 (11)3.4 摆臂式垃圾车举升机构的设计 (12)3.4.1 摆臂液压缸的选用 (12)3.4.2 摆臂的设计 (12)3.5支腿的设计 (13)第4章摆臂式垃圾车改装设计的设计计算 (15)4.1 摆臂式垃圾车副车架主要尺寸参数设计计算 (15)4.1.1 副车架主要尺寸的设计 (15)4.1.2 副车架的强度刚度及弯曲适应性校核 (17)4.2 摆臂式垃圾车车厢主要参数的设计 (23)4.3 摆臂式垃圾车厢斗主要参数的设计 (24)4.4 摆臂机构的设计计算 (24)III优秀毕业设计作品4.5 支腿机构的设计计算 (37)第5章摆臂式垃圾车的液压系统设计 (39)5.1 液压系统参数设计计算 (39)5.1.1 摆臂举升液压缸的选型 (39)5.1.2 摆臂举升油泵的选型 (40)5.1.3 支腿油缸选型 (42)5.1.4 邮箱容积与油管内径的计算 (42)5.1.5 方向控制阀的选型 (43)5.2 操纵方式的选择 (44)5.3 液压系统原理 (44)5.4 取力器的选择 (45)结论 (48)参考文献 (49)致谢 (50)IV优秀毕业设计作品第1章绪论1.1 概述改革开放以来，随着中国的经济高速发展，城市数量及人口显著增加，城市规模和范围不断扩大。
东风自卸车的改装设计-开题报告
学生姓名 院系 汽车与交通工程学院 从事 指导教师姓名 职称 讲师 专业 题目名称 车辆工程
√否 是否外聘装设计
一、课题研究现状，选题的目的、依据和意义 自卸车，是指通过液压或机械举升而自行卸载货物的车辆。由自卸车底盘、举升机构总成、液 压系统总成、锁紧机构总成、大箱总成 5 大块组成。根据驱动模式的不同还分为 6X4，8X4 以及半 挂自卸车。根据用途的不同还分为矿用自卸车，用于运输煤矿，沙石的环卫绿化自卸车，用于运输 垃圾的垃圾自卸车等。根据车厢翻动的方向还有前举式和侧翻式自卸车。目前还有双向侧翻自卸车， 主要应用于建筑工程。自卸车是专用车的一个重要组成部分。 近年来，我国专用汽车企业引进消化吸收国外先进技术。努力自主创新，使得自身能力得到快 速提升，缩短了与世界先进水平的差距；同时，更加重视市场调研和合作开发市场急需和性能更先 进的产品。专用汽车领域就呈现出多样性、复杂性和专用性等特点。微机控制技术、无线通信技术 数字化视频技术等高新技术的应用，满足了用户多层次需求。我国道路及运输业快速发展，促进运 输车辆加速向厢式化、重型化、专用化方向发展；节能减排和燃油税改革，使专用车向大吨位、节 能、轻量化发展步伐加快。铝合金、不锈钢材料罐体、厢体，机电气液微电子一体技术， GPS 等在 专用车上的应用大大增强了专用车的附加值和技术含量，使与发达国家的差距进一步缩短。普通厢 式车、罐式车、半挂列车、自卸车等为日益增长的公路货运量和货物周转量的完成立下了“汗马功 劳” 。 （1）课题研究现状： 美国是专用汽车发展最早的国家之一。专用汽车的生产是美国汽车工业的重要组成部分。据不 完全统计，美国 1986 年生产货车 l 593 489 辆，其中专用汽车的产量为 934 690 辆，专用汽车的产量 占货车产量的 58％。美国 9～11．8t 的中型货车的保有量中，专用汽车占 2／3 以上，美国的挂车生 产 70 年代平均年产挂车已达 15 万辆左右(约占 9 t 以上载货车产量的 40％左右)， 大部分为专用挂车。 美国的挂车主要集中在富荷挂车公司及其它四个较大挂车制造企业生产，其产量占全国总产量的 85％。欧洲的专用汽车主要是重型专用汽车，且绝大多数产品为不同规格尺寸和不同承载量的低货 台货车、挂车和半挂车，最多的是适宜运输建筑机械的最大总质量为 30t 或 40t 的低货台货车。欧洲 的大部分专用汽车生产厂家集中在德国， 1979 年原西德挂车产量达 15.1 万辆， 占载货车产量的 51％， 占专用汽车产量的 87％。原苏联自 1966 年以来，汽车工业有较大的发展，但货车在总产量中的比例 却在下降(50 年代占 81％，60 年代占 69％，80 年代占 35％)，不过专用汽车在货车保有量中的比例 却逐年上升(50 年代占 5％，60 年代占 27％，70 年代占 42％，80 年代占 44．9％)。综上所述，近年 来，世界各国都大力发展专用汽车生产，致力于专用汽车的研究，扩大汽车使用范围，以利于各种 货物的运输。 国外主要工业发达国家的专用汽车社会保有量占载货汽车保有量的比率都在 50％以上。 基本上能达到 60％到 80％。 专用汽车在国外不只是占很大一份比例，它的生产组织形式也呈现多样化发展，基本上概括为 以下四种：(1)主机厂(即汽车集团、汽车公司或工厂 )；设分公司或分厂生产专用汽车。主要生产本 厂基本车型改装的专用汽车。(2)专用汽车厂；从底盘厂购买底盘，装配自己生产的专用汽车。 (3)非
北方奔驰前四后八自卸车改装的设计
题目审定表任务书摘要本次设计的题目是北方奔驰前四后八自卸车改装设计。
以二类底盘为基础，在此基础之上，进行改装设计。
北方奔驰前四后八自卸车近几十年来它在国内外获得迅速的发展与普及，它最大的优点是实现了卸货的机械化，从而提高卸货效率。
不仅可以减轻工人劳动强度，还可以促进国家的经济建设速度，关系到国家重点建设项目的建设和发展。
同时在自卸车研究和生产过程中，也带动了钢铁，化工等其它很多行业，又提供了大量的工作岗位，减轻就业压力，并日趋完善，成为系列化多品种的产品。
因此，自卸车的发展是很有必要的。
所以本文以北方奔驰前四后八自卸车为设计题目，设计的主要内容有以下几个方面,确定自卸车的总体设计方案，对举升机构进行选择，对液压控制系统的进行设计，对车厢的结构及副车架进行设计等。
最后所设计出来的自卸车能够承载15吨的货物的结实耐用的产品。
关键词：自卸车；车厢；改装；副车架；前四后八ABSTRACTThe design on the topic of north Benz 8×4 dump design modification. Second class based on chassis, based on this, the modification. North Benz 8×4 dump in recent decades it at home and abroad and the development of the speedy popularization, its biggest advantage is realized the mechanization of discharge, so as to improve the efficiency of discharge. It can not only reduce labor intensity, also can promote the country's economic construction speed, related to the national key construction project construction and development. At the same time in the research and production equipments in the process, also contributed to the steel, chemical and other many industries, and provide a great deal of the work, reduce the employment pressure, and improve, become a series of many varieties products. Therefore, the development of tipper is very necessary.So this paper to north Benz 8×4equipments for design topic, design of the main content in the following aspects, determine the dump overall design scheme for the lifting mechanism of choice of hydraulic control system, the design of the structure of the carriage, and vice frame design, etc. Finally designed to carry the dump of 15 tons of goods sturdy products.Keywords: Equipments; Carriage; Modification; Deputy Frame; 8×4目录摘要 (I)Abstract .............................................................................................................................. X II 第1章绪论 .. (1)1.1自卸车的发展 (1)1.1.1 自卸车的种类 (1)1.1.2 研究的意义目的 (2)第2章自卸车主要性能计算 (4)2.1概述 (4)2.2主要性能计算 (4)2.2.1 汽车的行驶方程式 (9)2.2.2 汽车最高车速的确定 (11)2.2.3 最大爬坡度 (13)2.3燃油经济性计算 (13)2.4整车轴荷分配计算 (14)2.5本章小结 (15)第3章自卸车改装设计 (16)3.1概述 (16)3.2举升机构的种类 (16)3.3举升机构的参数计算及校核 (18)3.4自卸汽车液压系统设计 (19)3.4.1 液压系统工作原理与结构特点 (19)3.5车厢主要尺寸参数设计 (22)3.5.1 自卸车车厢的简单说明和介绍 (22)3.5.2 车厢铰支座的设计 (24)3.6副车架主要尺寸参数设计及零部件的尺寸设计 (25)3.6.1 副车架主要尺寸设计 (25)3.6.2 副车架上铆钉的选择 (27)3.6.3 车厢锁的设计 (28)3.6.4 止推连接板的设计 (29)3.6.5 车厢导向板的设计 (30)3.7取力器 (31)3.7.1 专用车取力器总体布置方案 (31)3.7.2 取力器的基本参数与基本结构 (32)3.8自卸过程各项参数计算 (33)3.8.1 装载质量的确定 (33)3.8.2 举升过程中纵向稳定性的计算 (33)3.9本章小结 (34)结论 (35)参考文献 (36)致谢 (37)附录 (38)第1章绪论1.1 自卸车的发展1.1.1 自卸车的种类自卸车是指通过液压或机械举升而自行卸载货物的车辆。
车辆工程毕业设计4摆臂式垃圾车改装设计说明书
本科学生毕业设计摆臂式垃圾车改装设计系部名称：汽车与交通工程学院专业班级：车辆工程学生姓名：指导教师：职称：讲师The Graduation Design for Bachelor's DegreeDesign of Dong Feng 140 Swinging ArmType Truc kCandidate：Yin BaoshengSpecialty：Veheicle EngineeringClass：B07-2Supervisor：Lecturer Lv DegangHeilongjiang Institute of Technology摘要摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上,随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。
发展摆臂式垃圾车具有节约资源,保护环境和减轻劳动强度等诸多优点。
目前，摆臂式垃圾车已经得到了广泛的应用，垃圾运输己经影响到我们生活的每一部分，对国民经济的发展有着重要的意义。
文中介绍了摆臂式垃圾车的改装设计说明。
对车厢、摆臂装置、副车架、液压系统和附属机构进行了设计，并对不同方案进行了比较分析，保证了摆臂式垃圾车的先进性及实用性。
叙述了在改装摆臂式垃圾车过程中容易出现的问题及相关专用设备的工作原理，并对整车性能进行了分析。
关键词：专用汽车；液压系统；垃圾运输；摆臂装置；附属机构ABSTRACTSwinging arm type truck is equipped with can turn around lifting swinging arm, the car fight or containers junk is suspensory on lifting swinging arm, with lifting swinging arm again, taking off and landing from the pack of MSW dump professional dump trucks.Development of swing arm garbage trucks with saving resources, protecting the environment and reduce labor intensity, and many other advantages. At present, swinging arm type truck has a wide range of applications, garbage transportation already affected every part of our lives for the development of national economy, has an important significance.This paper introduces the modification of swing arm garbage design explains. For car, swinging arm device, hydraulic system and affiliates carried on the detailed design, and the different schemes are compared and analyzed, and guarantee the swing arm advanced and practical roll-off garbage trucks. Describes the modification process of roll-off garbage trucks swing arm of the problems and related to the working principle of special equipment, and the vehicle performance is analyzed.Key words:Special Vehicle；Hydraulic system；Junk transportation；Swinging arm device；Subsidiary body目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 摆臂式垃圾车的目的和意义 (1)1.2 国内外现状及发展前景 (1)1.2.1 国内外发展现状 (1)1.2.2 摆臂式垃圾车的发展前景 (1)1.3 国外专用汽车产品的特点及其发展趋势 (2)1.3.1 国外专用汽车产品的特点 (2)1.3.2 国外专用汽车产品的现状及其发展趋势 (3)1.4 课题主要内容 (3)第2章方案设计分析与整车总布置 (5)2.1 方案设计与分析 (5)2.2 整车总布置 (5)2.2.1 车厢厢体布置及副车架外型尺寸的确定 (5)2.2.2 摆臂形式的选取与布置 (5)2.2.3 液压装置的布置 (5)2.3 二类底盘选型 (7)2.3.1 二类底盘初选 (7)2.3.2 二类底盘装载质量的初步校核 (7)2.4 本章小结 (8)第3章车厢装置及副车架设计计算 (9)3.1 车厢外形尺寸设计 (9)3.1.1 初步确定车厢尺寸及材料 (9)3.1.2 车厢的设计规范及尺寸确定 (9)3.2 副车架的设计 (9)3.2.1 副车架的截面形状及尺寸 (10)3.2.2 加强板的布置 (10)3.2.3 副车架前端形状及尺寸 (11)3.2.4 纵梁与横梁的连接设计 (13)3.3 本章小结 (15)第4章液压系统 (16)4.1 液压油缸的选择 (17)4.2 举升能力的校核 (17)4.2.1 初始位置状态的校核 (17)4.2.2 液压油缸举升状态的校核 (17)4.3 液压泵及控制阀的选择 (18)4.3.1 液压泵及流量确定 (19)4.3.2 液压原理及液压控制阀的确定 (20)4.4本章小结 (21)第5章摆臂的结构与设计计算 (22)5.1 吊装工况受力分析 (22)5.2倾卸时的受力分析 (23)5.3 本章小结 (24)第6章辅助系统设计 (24)6.1 取力机构的设计与选型 (24)6.2 液力马达的选型 (25)6.3 本章小结 (27)结论 (28)参考文献 (29)致谢 (30)附录 (31)第1章绪论1.1摆臂式垃圾车的目的和意义垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。
工程自卸栏板改装方案
工程自卸栏板改装方案一、改装目的及意义随着工程建设的不断发展，自卸车在工程运输中扮演着重要的角色。
而自卸车的栏板设计对于提高运输效率，保障运输安全以及减少环境污染具有重要意义。
因此，对自卸车的栏板进行改装，以满足不同工程的需求，提高运输效率，确保运输安全，降低环境污染，具有非常重要的意义。
目前市场上的自卸车栏板设计种类繁多，但是针对不同工程的需要进行专门改装的案例并不多见。
因此，进行自卸车栏板改装的研究和实践，对于适应多样化的工程运输需求具有十分重要的意义。
二、改装方案设计1. 栏板材料选择自卸车栏板的主要作用是为了确保运输物料不会在运输过程中漏掉，同时也防止物料的外溢造成其他交通事故。
因此，栏板的材料选择需要具备一定的强度和耐腐蚀性能。
通常，自卸车栏板的常见材料有铝合金、钢材、钢铁等。
钢材的强度高，耐磨损，但是容易生锈；铝合金轻便坚固，不易生锈，但强度稍弱。
根据自卸车的具体情况，可以选择适合的栏板材料。
2. 栏板结构设计栏板的结构设计需要考虑到自卸车在不同工程条件下的实际运输情况。
比如，对于输送颗粒状物料的自卸车，可以在栏板外侧设置挡板，以避免物料从栏板之间渗漏出来；对于输送液态物料的自卸车，可以在栏板上设置防护板，防止物料在运输过程中外溅。
另外，栏板的高度和长度也需要根据自卸车的具体情况进行设计调整。
比如，在运输高度较高的物料时，需要提高栏板的高度，以确保物料不会从栏板之外溢出来。
3. 栏板安装位置栏板的安装位置需要考虑到自卸车整体结构及其改装情况。
一般来说，栏板与自卸车的箱体连接比较紧密，以确保在运输过程中不会发生栏板与箱体脱离的情况。
此外，栏板的安装位置也需要考虑到自卸车的卸料方式，以避免栏板影响卸料过程。
4. 栏板表面处理栏板表面可以进行防腐处理，以延长栏板的使用寿命。
同时，栏板的表面也可以进行颜色设计，以提高自卸车的辨识度和美观度。
5. 栏板改装前测试在实际进行栏板改装前，需要对原有的栏板进行测量和评估，以确定改装的具体方案。
渣土运输车辆改装方案
渣土运输车辆改装方案一、改装意义随着城市建设的不断发展，越来越多的城市地下管网、市政设施建设以及高层建筑的修建和拆迁工程产生大量的渣土和建筑垃圾，渣土清运车的运输能力成为城市建设中不可或缺的一部分。
然而，由于生产厂家在设计时为追求经济性、轻松化等方面考虑，车辆的质量轻且结构薄弱，导致车辆在运输过程中产生很大的不稳定性，给驾驶员和道路安全带来极大的风险。
因此，为了提高渣土车的运输能力和安全性，在经济负担可承受的范围内，对渣土车进行改装，提高车辆的承载能力和稳定性，有着积极的意义。
二、改装内容1.加装防滑装置：改装车辆的防滑装置是一项非常重要的改装内容。
渣土车的高速行驶、急刹车和急转弯等情况下，很容易导致轮胎与道路的摩擦力不足，产生滑动，并难以控制车辆的前进方向，从而造成车辆翻倒等事故。
因此，在车辆的前轮和后轮上都加装防滑链或防滑胶垫，可以增强车辆与道路间的摩擦力，提高车辆的稳定性和安全性。
2.加装加强梁：在车辆的底盘下加装加强梁，可以增加车身的强度和承载能力。
渣土车在装载渣土时，由于渣土的重量较大，容易使车辆的弹簧下沉，而加装加强梁可以增加车身的支撑面积，从而增加车辆的承载能力，并避免车身变形和事故发生。
3.更换胎垫：胎垫是决定车辆行驶的重要因素，车辆在行驶时会产生拉力、弯曲等压力，如果选择不合适的胎垫，车辆就很容易出现意外的事故。
因此，在改装渣土车时，应更换符合实际使用条件的高性能胎垫，以增加车辆的行驶稳定性和安全性。
4.加装减震系统：车辆在运输过程中会产生很大的震荡和颠簸，对车身和车轮的压力也会很大，长期运输可能会导致车辆的损坏和故障。
因此，在改装渣土车时，应加装合适的减震系统，可以减少车辆的震动，降低车身和车轮的压力，提高车辆的安全性和舒适性。
5.增加辅助制动系统：在平地行驶时车辆经常会使用制动器，但是在下坡运输过程中，使用车辆常规的制动器会导致制动片摩擦因素较小，难以达到减速的目的，因此需要增加辅助制动系统。
毕业设计---重型卡车造型设计 精品
编号：（）字号本科生毕业设计（论文）设计题目：摘要重型卡车作为汽车家族中的巨无霸，身躯威猛高大，动力强劲持久，外表稳重大气，驾乘舒适安全，常常以其超凡的艺术魅力，吸引了众多的眼球。
重型卡车的造型不但拥有汽车造型的共性，也有其自身的特点。
随着我经济连续多年的高速发展，尤其是国家对基础设施建设投入的逐年加大，使得载货汽车的生产在前几年呈现了爆发式发展，设计制造水平也在不断提高。
但是，从总体上说，我国重型车产品与欧美发达国家相比，不但在整车可靠性、动力性、安全性、舒适性、环保性以及采用电子系统控制等方面仍有很大差距，在外观造型上也存在巨大差异。
本课题正是基于一种国际化的高度，以重卡产品的造型为研究对象，结合空气动力学、设计艺术学、品牌学、人机工程学以及国内外优秀的重卡产品，通过对不同知名品牌重卡造型的查阅、分析并归纳，发现其造型的共性和差异，从而设计出一款具有徐工集团产品造型风格特点的重型卡车，以此来探究重型卡车造型设计的规律和方法。
关键词：重型卡车；造型设计；人机工程学；审美规律；产品识别AbstractHeavy truck as a giant in the family car, the tall body, powerful and lasting ,stable atmospheric appearance, comfortable safety, always attract a lot of attention with extraordinary artistic charm. Heavy truck not only own common feathers of cars' modeling, but also has its own characteristics.With the rapid development of the national economy for many years, particularly national investments in infrastructure construction increase year by year, which make Chinese truck production showed the outbreak of development a few years ago .However, generally speaking, our heavy trucks compared to developed countries' in Europe and America, is still a big gap not only in vehicle reliability, power, security ,comfort, environmental protection and the use of electronic control system ,but is not good about the appearance.This subject is exactly based on the international perspective regards model of the domestic and international heavy-truck products as the research object. we can find generality and difference of the model, then obtain law and method of the model according to aerodynamics, art design, brand, ergonomics and excellent heavy truck products at home and abroad ,then Design a heavy truck which has the style of the XCMG`s products , so as to explore the heavy truck shape design rules and methods.Key words: Heavy Truck; Shape Design; Aesthetics; Ergonomics;Product Identity目录摘要 (3)Abstract (4)目录 (5)一、概述1.1研究背景 (6)1.2研究目的 (7)1.3研究方法 (7)二、重型卡车车身造型分析2.1简述卡车的发展 (8)2.2卡车的定义与分类 (10)2.3重型卡车车身构成元素 (11)2.4卡车造型的纵向趋势分析 (13)2.5卡车造型的横向趋势分析 (17)2.6重型卡车造型的未来发展趋势分析 (22)三、重型卡车空气动力学及人机分析3.1重型卡车空气动力学分析 (24)3.2重型卡车人机分析 (29)四、重型卡车造型设计的美学规律4.1重型卡车造型的形式美 (32)4.2重型卡车造型的色彩 (38)五、徐工集团祺龙系列重型卡车造型分析5.1品牌文化与产品识别体系简述 (41)5.2徐工集团品牌文化分析 (45)5.3徐工重型卡车造型分析 (47)5.4祺龙系列重型卡车品牌基因分析 (50)六、祺龙系列重型卡车造型设计方案6.1祺龙重卡设计定位6.2祺龙重卡造型设计草图方案6.3设计方案优化及细节完善6.4 最终方案分析6.5 CAD图及版面展示结论参考文献外文翻译致谢第一章概述1.1研究背景经过三十年的改革开放，中国的经济建设取得了举世瞩目的成就，交通运输是发展国民经济的先行行业，而公路运输是交通运输业的重要组成部分，公路运输与其他运输方式的最大区别在于可以实现门到门的运输服务。
