城市轨道交通系统架空接触网电分段的设置
城市轨道交通系统架空接触网电分段的设置
城市轨道交通系统架空接触网电分段的设置摘要：结合工程实践提出了城市轨道交通系统中1 500 V架空接触网电分段设置存在的问题，通过对受电弓过电分段可能产生的拉弧问题及对直流馈线保护的分析，提出将城市轨道交通系统架空接触网锚段关节形式的电分段设置在车站与牵引变电所同一端。
关键词：电分段；拉弧；直流馈线保护；新思路随着我国城市建设的快速发展，城市轨道交通并入了国民经济快速发展的轨道。
由于国内各地城市轨道交通项目同时建设，因此各工程的设计结合了各地的具体情况并借鉴了不同国家的技术及经验，形成各地城市轨道交通设计技术方案的多样性和多种技术形式共存的局面，其供电系统也不例外。
本文对工程中1 500 V接触网正线采用不同形式的电分段在设置中存在的问题进行了分析和探讨，并提出一些认识和建议。
1 电分段作用及形式1.1电分段的作用电分段的作用是通过在接触网中设置特殊的装置或结构形式将接触网分隔成若干个从结构和电气上相互隔离的区段。
接触网被电分段分隔成若干个独立供电分区后，可以实现各供电分区由相应的牵引变电所分别供电，保证供电质量，同时，在接触网故障时将事故范围控制在尽可能小的范围内，实现安全、可靠运营。
正线接触网的电分段示意图见图1。
目前，由于受接触网形式及安装空间的条件限制，国内外架空接触网电分段的采用形式不尽相同，主要包括以下几种形式。
1.2.1 柔性悬挂方式的电分段柔性悬挂电分段一般采用分段绝缘器方式和锚段关节形式。
分段绝缘器方式一般适用于空间狭小的地下隧道，可以节省空间，但须设置专用的分段绝缘器，同时存在列车受电弓滑过电分段时，因导线与分段绝缘器连接处存在受力“硬点”，容易造成受电弓离线并出现较为明显的拉弧现象，影响列车的受流质量。
锚段关节形式适用于空间条件较好的地面及高架线路，由于在电分段处两个相邻供电分区的接触线平行重叠，因此可以基本消除列车受电弓过电分段时的拉弧现象，保证了列车受流质量。
接触网锚段关节形式的电分段示意图见图2a。
地铁段场出入线接触网供电分区设置优化方案
sub-sections, so as to solve the residual problems from the source, improve the OCS power-off inspection and repair
efficiency and guarantee the operational safety of inspection personnel.
TI卜分段绝缘器 一d 隔离幵关（常闭）
I 车站站台 I
图2出入线供电分区示意图（优化）
优化方案如下： （1） 出入线接触网需通过带常闭隔离开关的
电分段设置各形成3个供电分区，当段场内进行检 修作业时，可以将靠近段场的第1个常闭隔离开关 打开，在保证了有防护分区的同时，还不影响正线 及出入线的正常供电。
（5） 供电分区2两侧的接触网电分段应设置
在出入段（场）线刚性接触网区段，采用绝缘锚段 关节和常闭隔离开关方式，其中常闭电动隔离开关 的监控纳入正线电力监控系统中。
（6）与段场相接车站为线路末端站时，车站 上、下行正线的末端安全线应设置接触网电分段， 并采用绝缘锚段关节和常闭隔离开关方式实现。
3方案实施
5结语
为降低工程实施及后期运营的安全风险，对于 改造工程，北京地铁13A线首选与既有13号线相 同的 750 V 供电制式，并增加第三机组接线形式
(第三机组的容量需结合实际情况确定)。该方案 虽在大双边供电情况下存在3 min发车间隔的运力 制约，但第3套整流机组降低了牵引所解列退岀的 概率，进一步提高了供电系统的可靠性。针对方案 在极端故障工况下的供电能力仅能满足3 min行车
Key words： exit and entrance tracks in depot and yard; OCS; switched sub-section; optimized scheme
架空接触网电分段的设置
架空接触网电分段的设置随着我国城市建设的快速发展，城市轨道交通并入了国民经济快速发展的轨道。
由于国内各地城市轨道交通项目同时建设，因此各工程的设计结合了各地的具体情况并借鉴了不同国家的技术及经验，形成各地城市轨道交通设计技术方案的多样性和多种技术形式共存的局面，其供电系统也不例外。
本文对工程中1500V接触网正线采用不同形式的电分段在设置中存在的问题进行了分析和探讨，并提出一些熟悉和建议。
1电分段作用及形式1.1电分段的作用电分段的作用是通过在接触网中设置非凡的装置或结构形式将接触网分隔成若干个从结构和电气上相互隔离的区段。
接触网被电分段分隔成若干个独立供电分区后，可以实现各供电分区由相应的牵引变电所分别供电，保证供电质量，同时，在接触网故障时将事故范围控制在尽可能小的范围内，实现安全、可靠运营。
正线接触网的电分段。
1.2电分段的形式目前，由于受接触网形式及安装空间的条件限制，国内外架空接触网电分段的采用形式不尽相同，主要包括以下几种形式。
1.2.1柔性悬挂方式的电分段柔性悬挂电分段一般采用分段绝缘器方式和锚段关节形式。
分段绝缘器方式一般适用于空间狭小的地下隧道，可以节省空间，但须设置专用的分段绝缘器，同时存在列车受电弓滑过电分段时，因导线与分段绝缘器连接处存在受力“硬点”，轻易造成受电弓离线并出现较为明显的拉弧现象，影响列车的受流质量。
锚段关节形式适用于空间条件较好的地面及高架线路，由于在电分段处两个相邻供电分区的接触线平行重叠，因此可以基本消除列车受电弓过电分段时的拉弧现象，保证了列车受流质量。
接触网锚段关节形式的电分段。
1.2.2刚性悬挂方式的电分段刚性悬挂通过锚段关节实现机械和电气分段。
在锚段关节处，两条汇流排平行重叠，重叠长度一般为3.6m，水平间距为200～300mm。
采用这种方式后两个相邻供电分区的接触线按平行等高重叠布置，见图2b，因此同柔性接触网的锚段关节形式电分段的情况相同，可以基本消除列车受电弓过电分段时的拉弧现象，保证了列车受流质量。
地铁接触轨（网）电分段设置的探讨和建议

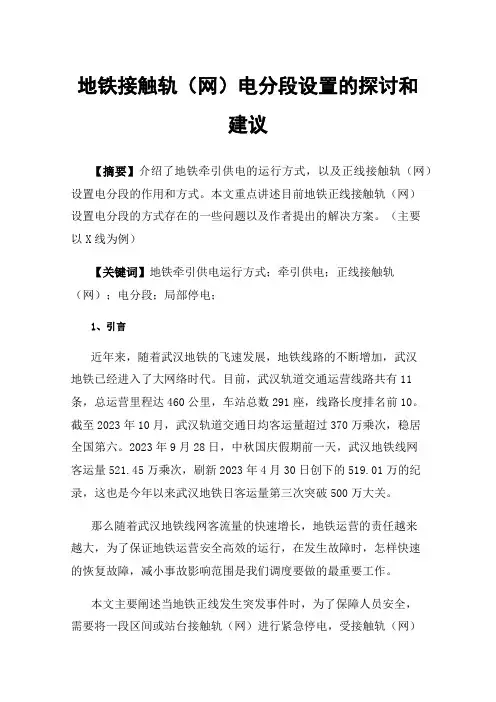

地铁接触轨（网）电分段设置的探讨和建议【摘要】介绍了地铁牵引供电的运行方式，以及正线接触轨（网）设置电分段的作用和方式。
本文重点讲述目前地铁正线接触轨（网）设置电分段的方式存在的一些问题以及作者提出的解决方案。
（主要以X线为例）【关键词】地铁牵引供电运行方式；牵引供电；正线接触轨（网）；电分段；局部停电；1、引言近年来，随着武汉地铁的飞速发展，地铁线路的不断增加，武汉地铁已经进入了大网络时代。
目前，武汉轨道交通运营线路共有11条，总运营里程达460公里，车站总数291座，线路长度排名前10。
截至2023年10月，武汉轨道交通日均客运量超过370万乘次，稳居全国第六。
2023年9月28日，中秋国庆假期前一天，武汉地铁线网客运量521.45万乘次，刷新2023年4月30日创下的519.01万的纪录，这也是今年以来武汉地铁日客运量第三次突破500万大关。
那么随着武汉地铁线网客流量的快速增长，地铁运营的责任越来越大，为了保证地铁运营安全高效的运行，在发生故障时，怎样快速的恢复故障，减小事故影响范围是我们调度要做的最重要工作。
本文主要阐述当地铁正线发生突发事件时，为了保障人员安全，需要将一段区间或站台接触轨（网）进行紧急停电，受接触轨（网）电分段的位置的限制，在很多情况下，不得不扩大停电范围，从而扩大的对地铁运营的影响。
2、地铁牵引供电运行方式2.1 牵引供电正常运行方式先介绍一下某条地铁线路（简称X线）正线供电运行方式，正线牵引供电均采用接触轨式直流系统双边供电的方式，本文以X线为例：X线全线设置了2个主变电所、17个牵引降压所、2个降压所。
正线由15个牵引降压所的牵引机组供1500V直流电的供列车牵引动力。
图1 牵引降压所如图1所示，牵引降压所通过两台牵引变压器和整流器将35kV交流电通过降压并整流成1500V的直流电通过电缆输送到正线上给列车供电。
图2 X线正线接触轨示意图如图2所示，全线由15个牵引降压所给接触轨(第三轨）供直流电，每个牵引降压所分别引出4个直流开关馈到正线接触轨，通过采用电分段的分隔方式将全线上下行进行接触轨分成了31个供电臂，上行16个，下行15个。
地铁工程联络线接触网供电分段应用方案研究
地铁工程联络线接触网供电分段应用方案研究摘要：地铁工程联络线是用于在非运营期间的情况下将车辆从一条线路运行调往另一条线路，在不同线路之间起连接作用的跨线调车用线路，以保证地铁运输系统的机动性和互通性。
而工程联络线接触网供电分段的优化设计可以缩小供电故障时的停电范围，实现非故障线路的正常供电和运行，缩短故障紧急抢修停送电时间，增加供电的灵活性，减小线路间的相互影响。
关键词：地铁工程；联络线接触网；供电分段应用1地铁工程接触网施工关键技术的应用思路1.1地铁刚性接触网施工关键技术的科学性考虑到整个地铁刚性接触网的功能定位与结构组成，立足项目复杂场景，施工团队在整个建设周期内，应坚持科学性原则，着眼刚性接触的结构组成，综合分析主要应用场景，统筹兼顾系列要素，持续提升刚性接触网施工技术的应用效果。
具体来看，对于整个流程，技术团队需要做好总体把控，调整施工技术的各项参数，避免技术参数管控不严，影响最终的施工效果。
例如，根据以往经验，刚性接触网的刚柔过渡区域施工过程中，为保证施工质量，防范质量问题，施工人员需要确保受电弓包络线之间的距离保持在7.5cm，刚性接触网悬挂带电体与柔性接触网悬挂的下锚区域之间的距离保持在150m，借助空间距离调控，可以将导线之间的摩擦损耗管控在最低范围内，有效延长设备的使用寿命，降低后期设备的维护、保养成本。
1.2地铁接触网施工关键技术的实用性地铁刚性接触网施工涉及多个领域，涵盖不同技术内容，往往需要施工企业投入大量资源，调配机械设备、人员参与施工建设。
为适应这种情况，应全面兼顾提高施工质量与施工效率，排除干扰因素的影响，持续提升刚性接触网施工的可控性，避免质量问题发生[1]。
施工团队在规划与建设周期内，应突出实用性，深入做好刚性接触网施工关键技术环节的整合工作，依托技术应用流程的转换，技术框架的搭建，持续增强刚性接触网施工关键技术的应用水平，在确保施工质量的同时，降低施工总体难度。
城市轨道交通接触轨系统分段方式浅析
城市轨道交通接触轨系统分段方式浅析作者：过铮来源：《名城绘》2019年第12期摘要：接触轨系统是城市轨道交通高压供电的重要形式之一，不同于传统接触网设备，接触轨系统更利于简化隧道施工且便于维护，可以降低地铁的施工与运维成本。
本文重点探讨接触轨系统分段方式的选择原则以及相关技术的应用，基于对供电形式、分段原理的介绍，分析了三种基本方式的特点，探讨了在实践设计中几种供电分段方式的应用。
关键词：轨道交通;接触轨;供电分段;应用策略电气与机械分段是电气化轨道交通线路设计中十分重要的内容，能够有效隔离故障区域并简化运维。
由于城市轨道交通有着相对复杂的线路结构以及特殊的运行环境，电气分段不仅能够起到控制故障影响范围和方便运维的作用，还是维持轨道交通运行秩序、确保列车运行安全的关键。
一、城市轨道交通供电形式与分段原理为了保障列车高速运行状态下电能供应的连续性，城市轨道交通需要在沿线站场设置变电所并安装高压供电设备，通过列车上的受电弓、集电靴和供电设备之间的接触完成电能传输，具体形式为悬挂式接触网与接触轨两类。
前者由于需要张挂于列车顶部，因此在地铁工程的应用中，要求有比接触轨供电情况下更大的隧道净空高度，而且对运行维护的要求更高，因此接触轨系统是城市轨道交通更经济的供电形式。
二者为了便于运维和提高线路运行可靠性，都设置有机械分段和电分段，其中接触网的电分段使用的是绝缘装置。
而接触轨则以机械断口为基础实现供电分段，其机械分段断口位置如图1所示。
此外二者在运行过程中，悬挂式接触网的受电弓与接触线之间始终保持连接，而接触轨的列车集电靴在通过电分段时会暂时脱离接触轨。
二、接触轨系统基本分段方式及其特点（一）常见分段方式及其演进由于机械分段是利用自然断口实现列车与接触轨之间的电气绝缘，因此接触轨的电分段设置和机械分段密切相关，具体电分段形式如图2所示。
根据机械分段断口长度可将其电分段形式分为大断口与小断口式，最初采用的是小断口式，但由于其存在明显的事故隐患，近年来已经很少有新线路使用这一分段方式，既有的小断口式电分段也陆续被改造为其它两种形式，而短接触轨式则是在大断口形式的基础上演化而来的。
城市轨道交通车辆DC 1 500 V供电主电路电气设备配置
1 隔离开关
1. 工作模式 （1） 接触网供电工作模式。接触网供电列 车的电气设备布置如图2-7所示。 ① 在正常状态下，QS1在1位，HSCB闭合。 ② 联结的电路：受电弓、辅助供电系统、 牵引逆变器系统。 ③ 隔离的电路：车间电源。
1 隔离开关
（2） 车间电源供电模式。 ① 在车间电源供电模式下，QS1在3位，HSCB断开。 ② 联结的电路：辅助供电系统、车间电源。 ③ 隔离的电路：受电弓、牵引逆变器系统。 ④ 通过车间供电接触器、HSCB来控制实现向车间蓄电 池和环状供电电路等供电。 注意：在车间电源供电模式下，受电弓接地，不能升弓。 （3） 接地模式。 ① 在接地模式下，QS1在2位，HSCB断开。 ② 联结的电路：无。 ③ 隔离的电路：辅助供电系统、车间电源、受电弓、牵 引逆变器系统。
1 隔离开关
1 隔离开关
操作三位置隔离开关时，先拉起小球手柄，大 手柄稍做转动就松开小球手柄，再转动大手柄， 到位后，小球手柄的限位销会卡到大手柄的限 位孔里。“运行位”与“车间位”的相互转换 必须经过“接地位”接地。三位置隔离开关的 操作手柄如图2-9所示。 在列车投入运行前，应手动将三位置隔离开关 QS1置于“运行位”，接通相应的牵引电路和 辅助电路；当列车运行时，给牵引逆变器等设 备、SIV等辅助电路的设备供电。 列车检修时，必须手动将三位置隔离开关QS1 置于“接地位”，使高压电路在无电状态下可 靠接地，避免人身危险。
2 高速断路器
（2） 跳闸装置。跳闸装置呈环状结构，安装在下连 接的周围。安装在断路箱中的层压磁板与动磁铁形成 磁路系统，它们与一个由两个弹簧支撑的控制杆一起 构成跳闸装置。弹簧可调整跳闸装置的跳闸电流值Ids。 当过载（或短路）发生时，主电路形成的线圈在分闸 电磁铁中产生的磁场使得动磁铁被上拉，松开控制杆， 向下压叉，从而压迫动触点松开。 一旦过载电流产生断路，辅助触点将发出“分闸”指 令，使叉返回。断路箱的上部由盖密封。动磁铁动作 时，带动拉伸弹簧的控制杆动作，使主电路分闸。 跳闸装置上有一个可用于调节过载响应值的旋钮，通 过刻度板上的刻度来指示断路器的响应值。Ids可在 450~900 A、600~1 200 A、900~1 800 A、1 200~2 400 A或1 500~3 200 A范围内调整。
地铁工程联络线接触网供电分段应用方案探讨
SCIENCE &TECHNOLOGY INFORMATION科技资讯地铁工程联络线接触网供电分段应用方案探讨魏锦地(厦门轨道交通集团福建厦门361000)摘要：当前国内地铁工程联络线接触网供电分段设计普遍采用单分段绝缘器和轨道绝缘结的方案，存在故障紧急抢修安全隐患和跨线调车作业效率低下的情况。
该文从供电分区、运营维护及调度作业等具体实际情况出发，对地铁工程联络线接触网供电分段进行方案优化，可以大大提高供电运行的灵活性和可靠性，实现地铁在有限的天窗点内快速安全恢复故障和高效的车辆跨线调度作业。
关键词：地铁工程联络线供电分段调度管理中图分类号：U231文献标识码：A文章编号：1672-3791(2022)09(a)-0043-03地铁工程联络线是用于在非运营期间的情况下将车辆从一条线路运行调往另一条线路，在不同线路之间起连接作用的跨线调车用线路，以保证地铁运输系统的机动性和互通性。
而工程联络线接触网供电分段的优化设计可以缩小供电故障时的停电范围，实现非故障线路的正常供电和运行，缩短故障紧急抢修停送电时间，增加供电的灵活性，减小线路间的相互影响。
1存在问题分析1.1原方案介绍当前国内地铁工程联络线接触网供电分段设计普遍采用在联络线中间段位置设置单分段绝缘器和在钢轨上设置绝缘结的方案，实现接触网机械电气隔离，实现接触网供电分区和轨道电流断开的功能，能满足两条正线间简单的供电分区，主要工程量如表1所示。
1.2方案不足分析工程联络线单分段绝缘器和绝缘结的方案虽然满足了接触网供电分区隔离的功能，但没有考虑线路故障时运营抢修组织程序复杂，抢修时间长，列车停在联络线上有误闯有电区的危险。
不足之处主要表现在：（1）工程联络线分段绝缘器发生故障，两条正线线路须同时停电开展故障紧急抢修，影响两条正线的线路正常运营，影响范围广，故障停运会造成社会不良的反应；（2）一条正线线路发生故障时，该故障线路接触网供电需要停电，由于未设置可视化自动接地装置，需手动挂、拆地线，接触网接地操作程序所用时间较长，造成故障恢复时间较长，同时也存在另一侧无故障线路有电区泄露电流对故障线路抢修人员感应电触电的危险；（3）工程联络线设备的维护保养因涉及两条线路的停送电和挂、拆地线等调度管理，配合难度大，存在操作确认环节等复杂情况，造成在有限的天窗点内线路间跨线调车专业效率低下的情况；（4）单分段绝缘器设置因不在工程联络线两头信号机处，如有一条正线侧联络线发生故障时，存在列车停靠在信号机前，列车同时跨越有电区和无电区的危险情况。
地铁车辆段(场)柔性接触网分段布置方案探讨
地铁车辆段（场）柔性接触网分段布置方案探讨作者：郑斌来源：《科学与财富》2018年第19期摘要：城市轨道交通车辆段（场）柔性接触网分段设置对车辆段（场）行车和检修安全至关重要，本文通过一次典型城市轨道交通车辆段接触网跳闸故障案例的多角度分析，探讨接触网分段布置方案，用于防范各类运营事故。
关键词：接触网；分段设置；跳闸；防范对策0 序言我国城市轨道交通的建设运营规模越来越大，截至2017年12月31日，我国内地累计有34个城市建成投运城轨线路5021.7公里，其中，2017年新增33条运营线路，868.9公里运营线路长度。
伴随车辆段、停车场的数量增加，柔性触网的架设量也大量增加，而车辆段（场）柔性接触网的分段合理布置对运营安全、停电维护、车辆检修、应急处置等非常重要，应在今后的设计中加以重视。
1 车辆段（场）柔性接触网分段布置情况柔性接触网分段布置主要有两种形式，一种是绝缘锚段关节形式，另一种是分段绝缘器形式。
绝缘锚段关节形式适用通过速度较高的正线柔性触网分段布置使用，分段绝缘器多适用于速度较低的渡线和车辆段（场）内有关线路柔性触网分段布置使用。
设置柔性接触网分段后，可以通过接触网分段处的隔离开关分合闸动作快速切除、隔离接触网故障区段而不影响其他区段接触网正常运行，或者快速对电源发生故障的接触网区段进行越区供电。
因此接触网分段的布置可以从整体上提升车辆段（场）接触网使用的灵活性与可靠性，提高接触网整体运行效率与质量，减小维护检修影响。
车辆段、停车场分段一般设置在如下位置：（1）根据《地铁设计规范》（GB50157-2003）要求车辆段、停车场与正线衔接处即出入段线处。
（2）相互独立的不同供电单元之间。
（3）检修库、运用库内、静调库等电化库入口及库内。
（4）洗车库两端。
（5）其他特殊需要隔离处。
2 典型故障案例概况2017年X月X日16时12分，某地铁车辆段牵混所213、215断路器跳闸，车辆段第3（图3中红色部分）、第5（图3中青色部分）供电单元失电。
浅议城市轨道交通接触轨供电分段方式
浅议城市轨道交通接触轨供电分段方式摘要：随着社会经济的快速发展及城市化的大力推进，地下交通快速发展。
按照供电系统的要求接触轨需设有电分段，本文主要介绍了城市轨道交通接触轨供电分段方式，并结合实际提出了相关建议。
关键词：城市轨道交通；接触轨；电分段随着经济社会的快速发展及城市化的大力推进，传统交通已满足不了人们的需求，地下交通实时出现，并得到快速发展。
接触轨受流方式是最早的城市轨道交通牵引网受流方式，主要采用和走行轨相类似或相同的钢轨条作为正极供电轨向地铁车辆提供牵引与动力电能。
[1]接触轨的一般设置原则是尽可能地连续铺设，减少断轨，但出于安全和功能上的需求，接触轨需要在以下几种条件下设置断轨：在电分段处，道岔处，隧道紧急疏散联络通道处，人防门处，人行通道处和停车库内人行便道处。
由于接触轨断口的存在，会对车辆的连续可靠受流产生影响，尤其在电分段断口、道岔断口和连续断口处。
下面介绍城市轨道交通接触轨的电分段方式及存在的一些问题，并提出相应建议。
1 城市轨道交通接触轨供电分段方式出于缩小事故范围、提高继电保护的可靠性和便于分段检修等方面的考虑，接触轨在牵引变电所的出口处均需要设有电分段。
接触轨电分段在断口的设置上一般有3种设置方式：小断口分段方式、大断口分段方式和短接触轨分段方式[2]。
1）小断口分段方式小断口分段方式简易图见图1，一般断口长度需满足D＜L2＜L1。
小断口分段形式的断口长度一般大于接触轨由于温度升高而产生的伸长量及接触轨带电体的安全距离要求，且小于1 节动车上前后两套集电靴之间的距离，目前青岛地铁2、3 号线及深圳地铁3 号线小断口电分段处采用的断口长度一般为2 ～ 3 m。
当车辆通过该电分段时，机车能连续取流，集电靴通过车辆上的直流母线将两侧的供电臂相连，当出现短路故障时，则短路电流将通过集电靴和母线，对牵引所直流保护灵敏度及车辆上的集电靴产生不利影响，同时会扩大事故范围。
图1 小断口分段方式简易图其中D——接触轨断口长度；L1——动车前后集电靴长度；L2——相邻动车间集电靴长度。
广州地铁三号线刚性接触网电分段设置的分析与实践
广州地铁三号线刚性接触网电分段设置的分析与实践摘要：广州地铁三号线（简称三号线）、三号线北延线（简称三北线）在正线上下行接触网的电分段均采用绝缘锚段关节形式，设置在有牵引变电所得车站，但设置位置不同。
方式一为设置在车站靠近牵引变电所一端，上下行有一处电分段设置在列车出站加速区段；方式二为，设置在车站两端，上下行电分段均设置在列车进站惰性区段。
本文结合运营实践及理论分析，对比出两种设置方式的优劣，推荐刚性接触网绝缘锚段关节设置方式为方式一。
关键词：广州地铁刚性接触网电分段绝缘锚段关节Abstract: guangzhou metro line no. 3 (hereinafter referred to as the number three line), 3 line north delay line (hereinafter referred to as three uptown) in downlink catenary electricity segmentation refers to all use insulation anchor period of joint form, set in a traction substation income the station, but different position setting. One way for setting in the station near the traction substation end, has a place in the train station electric block set accelerated section, 2 way, set on both ends at the station, has electric block are set in train inert section. Based on the operation practice and theoretical analysis, the contrast of the two set mode, the disadvantages recommend rigid catenary insulation anchor period for a joint set mode way.Keywords: guangzhou metro rigid catenary electrical insulation anchor block for the joint三号线于2005年底开通运行，到目前已运营6年，采用刚性接触网形式，设计速度120km/h,正线接触网电分段的设置为方式一（见图一）。
地铁段场出入线接触网供电分区设置优化方案
地铁段场出入线接触网供电分区设置优化方案摘要：电分段接触网的实现与接触网的结构密切相关，必须考虑到简单实用的接触网维护。
对邻近带供电分区的地铁直流牵引的接触网进行检修时，经常存在较大的残馀电压，特别是车辆段／停车场，分析了当前供电分区段场出入线的状况和问题，提出了防护分区隔离绝缘解决方案，以解决电源残馀压力，接触网改善停电检修确保维修人员的安全运行。
关键词：段场出入线；接触网；供电分区；优化方案引言在接触维护过程中，如果相邻电源未出现停电，则通常会出现在电源断开较大的残压。
残压的主要风险是对维修效率的影响。
如果停电区域之间存在接触网的残压，检修技术人员无法确定是否正确带电，或者停电后是否仍有残压，隔离开关必须确认隔离开关的状态，并采取影响维护安全的措施。
当残压持续存在时，维修人员面临电击危险。
影响送电恢复。
送电过程中的残馀应力可以通过线路测试，但不能快速恢复正常电源电压。
应对残压的措施包括增加接触网断电后的残压释放时间，增加维修区段两端的接地导体，以及采取适当的绝缘措施；绝缘子提高擦拭频率，避免绝缘材料污染增加爬电距离；增加爬电距离，但是，这些措施大多是从外部执行的，在消除残压方面没有取得良好效果。
其中有些措施只是减轻了残压，没有解决问题的根源。
必须制定适当的解决方案，在后续线路的设计阶段考虑残馀压力，以确保适当的检修。
1接触网供电分段及电气接线1.1.基本设置电气分段要求(1)正线接触网布置相结合电分段应与牵引变电所，才能操作和解列时运行要求。
(2)除了终端变电所外，正线在变电所安装所在的变电所入口端(惰性线一侧)设有电气部分，电气部分采用绝缘锚接头。
(3)使用分段绝缘器，在正线与停车线之间、出入线(停车)与正线之间安装电气段。
(4)在车辆段各供电段之间安装电分段。
采用分段绝缘器。
(5)电分段建立车辆段洗车库。
采用分段绝缘器。
(6)在车辆段的其他车辆存放段入口处安装电分段，电分段采用分段绝缘体。
与行车交路相适应的轨道交通接触网电分段设置方案研究
Engineering Frontiers | 工程前沿 |·37·2020年第13期与行车交路相适应的轨道交通接触网电分段设置方案研究周 蓉（中铁上海设计院集团有限公司，上海 200070）摘 要：文章系统介绍了城市轨道交通接触网电分段设置现状，并根据不同线路、行车交路条件，探索与不同行车交路相适应的接触网电分段设置方案、方式，以供参考。
关键词：城市轨道交通；接触网；行车交路；电分段中图分类号：U239.5；U225 文献标志码：A 文章编号：2096-2789（2020）13-0037-02 作者简介：周蓉，女，本科，工程师，研究方向：铁路，轨道交通接触网。
1 概述接触网作为一种特殊形式的供电线路，设置电分段的主要目的是保证供电可靠性和灵活性，同时起到缩小接触网故障范围的作用。
这是接触网自身供电区域划分的需要，也是日常运维过程中管理维修非常重要的依据之一。
设计规范中也对电分段的设置提出了一定的要求。
《地铁设计规范》（GB 50157—2013）中对接触网的电分段设置位置进行了下列规定：对车站牵引变电所，设在列车进站端；对区间牵引变电所，设在变电所直流电缆出口处；配线与正线衔接处；车辆基地各电化库入口处。
《成都地铁设计规范》（DBJ51/T074—2017），除上述要求以外还增加了下列规定：满足行车组织小交路折返及应急折返交路运营的需求；与既有线路的联络处。
为了提升供电的灵活性，接触网电分段需要对应车站配线形式进行设置，在不同的行车交路条件下，电分段的位置也需要对应设置。
文章着重讨论了城市轨道交通工程中与正线行车交路相适应的接触网电分段设置方案，希望能为相关工作提供参考。
2 城市轨道交通接触网电分段设置现状城市轨道交通接触网工程中，电分段设置根据不同的线路形式及行车交路有所不同，但分段绝缘器的使用原则大同小异，此处不作重点说明。
文章主要对锚段关节式电分段的设置情况进行分析说明。
地铁段场出入线接触网供电分区设置优化方案
地铁段场出入线接触网供电分区设置优化方案摘要：接触轨的一般设置原则是尽可能地连续铺设，减少断轨，但出于安全和功能上的需求，接触轨需要在以下几种条件下设置断轨：在电分段处，道岔处，隧道紧急疏散联络通道处，人防门处，人行通道处和停车库内人行便道处。
由于接触轨断口的存在，会对车辆的连续可靠受流产生影响，尤其在电分段断口、道岔断口和连续断口处。
随着社会经济的快速发展及城市化的大力推进，地下交通快速发展。
按照供电系统的要求接触轨需设有电分段，关键词：城市轨道交通；接触轨；电分段引言地铁出入段线是列车从车辆段进入正线或者正线驶回车辆段的运营路线，出入段线牵引供电系统的可靠性，直接影响到列车能否准时上线运行，出入段线牵引供电布置方式跟供电分区布置、正线与车辆段供电分界点选择、钢轨电分段的设置息息相关。
其中正线与车辆段供电分界点的选择除受接触网系统设计原则限制外，还与信号分界点的布置相关。
本文在出入段线牵引供电方式既有设置原则的基础上，综合考虑跨专业景响因素，并结合日常地铁运营维保部门使用经验，对出入段线各种牵引供电方式进行研究，提出相应的适用性建议。
1.出入段线供电方式目前地铁出入段线的供电方式大体分为两种：正线供电方式及车辆段供电方式。
1.1 正线供电方式出入段线由靠近车辆段的正线车站牵引变电所供电，可以分别与上下行正线直接电气连通，形成一个供电区（图1）；也可以分别设置成独立的供电区（图2）。
图1 出入段线与正线为一个供电区图2 出入段线单独设立供电区1.2 车辆段供电方式出入段线由车辆段牵引所供电，分别为各自独立的供电区，与正线接触网之间通过分段绝缘器实现电气隔离，分段绝缘器处加装隔离开关（可实现远方电动、常开）。
2.方案优化针对上述供电分区设置存在的问题，宜对出入场线进行单独供电，并且划分出若干供电分区，以保障运营检修维护作业及增强供电的可靠性。
优化方案如图3 所示。
图 3 出入线供电分区示意图（（优化））优化方案如下：（1）出入线接触网需通过带常闭隔离开关的电分段设置各形成3个供电分区，当段场内进行检修作业时，可以将靠近段场的第1个常闭隔离开关打开，在保证了有防护分区的同时，还不影响正线及出入线的正常供电。
