断面法测土方应用
飞时达道路断面法土方算量
飞时达道路断面法土方算量一、概述道路工程中的土方工作是指对原有地形进行改造、修筑道路所需的挖土填方等工程。
土方算量是对道路断面进行测量计算，并根据需要进行挖土或填方的工作量计算。
在土方算量中，飞时达道路断面法是一种常用的计算方法，本文将深入探讨该方法的原理、计算步骤和应用。
二、原理飞时达道路断面法是以道路纵向剖面线为基础，通过分割道路断面，计算各个土方体的数量和坐标位置，从而实现土方算量的目的。
具体原理如下：2.1 道路纵断面测量首先需要对道路进行纵断面的测量，可以利用测量仪器如全站仪或激光测距仪来实现高精度的测量。
通过将测量仪器放置在不同位置，可以得到道路各个点的坐标数据，进而绘制道路的纵向剖面线。
2.2 断面分割根据道路纵向剖面线，将道路断面进行分割。
通常情况下，将道路断面均匀分为若干个宽度相等的小段，每段称为一个剖面区间。
计算时，以每个剖面区间的中点作为计算点。
2.3 土方体计算对于每个剖面区间的计算点，根据其标高和横坐标位置可以确定计算点的体积。
具体计算方法为：1.根据计算点的标高，计算该点与前一个计算点之间的高差ΔH。
2.根据计算点横坐标的位置，计算出计算点与此位置上平均断面线之间的距离ΔS。
3.计算计算点与此位置上平均断面线及前一个计算点之间的等效梯度ΔG =ΔH / ΔS。
4.根据等效梯度ΔG和剖面宽度，计算出土方体积。
三、计算步骤飞时达道路断面法的计算步骤如下：3.1 道路纵断面测量使用测量仪器对道路进行纵断面测量，获取道路各个点的坐标数据。
3.2 断面分割根据测量数据，将道路断面进行分割，得到剖面区间。
3.3 土方体计算对于每个剖面区间的计算点，根据其标高和横坐标位置计算土方体积。
3.4 汇总计算结果将每个剖面区间的土方体积相加，得到整个道路的土方体积。
四、应用飞时达道路断面法土方算量可以广泛应用于道路工程中的土方工作量计算。
具体应用包括：4.1 道路设计在道路设计中，土方算量是必不可少的一项工作。
断面法算土方操作流程
断面法算土方操作流程咱开始说说断面法算土方的操作流程哈。
一、啥是断面法。
断面法算土方呢，简单说就是把要计算土方的区域按照一定的方向切成好多断面。
就像切蛋糕似的，只不过咱切的是地。
这每个断面都有自己的形状，可能是梯形啦，三角形啦之类的。
这个方法在那些地形比较有规律，像长条状的工程场地用起来可方便啦。
二、准备工作。
1. 测量数据。
这可是很重要的一步哦。
得去实地测量呢，拿着测量仪器，像水准仪、全站仪这些家伙事儿，把地面上各个点的高程啊，距离啊都测出来。
就好比给这块地做个体检，把它各个关键部位的数据都搞清楚。
比如说，沿着要计算土方的路线，隔一段距离就测一个点的高度和这个点到某个起始点的距离。
这测量数据可得准确，要是有个小差错，后面算出来的土方量可就差大啦。
2. 绘图。
把测量得来的数据画成图。
这图就像地的画像一样，不过是个很专业的画像。
在图上把那些测量点按照它们的位置标出来，然后把相邻的点连起来，就形成了一个个断面的形状啦。
可以用手画在纸上，不过现在好多都用软件画，像AutoCAD之类的，画起来又快又好看。
三、计算单个断面的面积。
1. 确定断面形状。
看着咱们画好的图，看看每个断面是啥形状。
如果是梯形，那就好办啦，按照梯形的面积公式来算，上底加下底乘以高除以二嘛。
要是三角形呢，那就底乘以高除以二。
要是不规则的形状呢，也不怕，可以把它分割成几个规则的形状，像三角形和梯形组合起来，然后分别算面积再加起来。
2. 代入数据计算。
根据测量的数据，把对应的数值代入到公式里。
比如说梯形的上底是多少米，下底是多少米，高是多少米，可千万别代错数哦。
算出来的这个面积就是这个断面的面积啦。
四、计算土方量。
1. 相邻断面间的土方量。
算出了单个断面的面积，就可以算相邻两个断面之间的土方量啦。
这就像算两个不同大小的盘子之间能装多少土一样。
把相邻两个断面的面积相加除以二，再乘以这两个断面之间的距离，就得到这一段的土方量啦。
2. 总的土方量。
CASS工程应用中断面法计算二断面线间土方的步骤
CASS工程应用中断面法计算二断面线间土方的步骤中断面法是土方工程中常用的一种计算土方量的方法，它适用于各种形状的断面，包括二断面线间土方。
下面是使用中断面法计算二断面线间土方的步骤，供参考。
步骤一：确定测量断面的位置和数量首先需要确定要测量的二断面位置和数量。
一般情况下，二断面分为起始断面和结束断面，通过这两个断面来计算线间土方量。
线间土方量的计算需要根据工程实际情况确定合适的断面间距。
步骤二：测量断面的几何信息在确定了断面的位置和数量后，需要进行几何信息的测量。
测量的几何信息包括断面的宽度、高程、挖方或填方高程，以及与断面相关的横断面长度。
步骤三：计算断面面积根据测量所得的几何信息，可以计算每个断面的面积。
对于水平线间土方，可以直接使用面积公式计算，而对于非水平线间土方，则需要使用梯形面积公式进行计算。
步骤四：计算断面土方量在计算了每个断面的面积后，可以根据挖填方情况的不同计算出每个断面的土方量。
对于挖方断面，土方量等于断面面积乘以挖方高程，对于填方断面，土方量等于断面面积乘以填方高程。
步骤五：计算线间土方量在计算了每个断面的土方量后，可以进一步计算线间土方量。
线间土方量等于所有断面土方量之和。
如果每个断面的宽度不一致，需要根据断面间距进行面积的加权平均。
步骤六：校核断面数据在计算线间土方量之前，需要对测量的断面数据进行校核，以确保数据的准确性。
校核包括对断面宽度和高程的测量误差进行检查，并根据需要进行数据修改和重新计算。
步骤七：总结计算结果最后，需要总结计算结果并进行必要的汇总。
计算结果应包括每个断面的土方量，线间土方量以及相关的断面几何信息。
同时，还可以绘制断面图和线间土方图，以便更直观地展示土方工程的情况。
总结：中断面法是计算土方量的常用方法之一，适用于各种形状的断面，包括二断面线间土方。
使用中断面法计算二断面线间土方的步骤主要包括确定测量断面的位置和数量、测量断面的几何信息、计算断面面积、计算断面土方量、计算线间土方量、校核断面数据和总结计算结果。
断面法在河堤土方测量计算中的应用
１ 概 述
计算的精度不 同， 适用 的范 围也不一样 。本文讲述 了我市扁担 河
起于东梁王村排灌站 ， 终至红光汪家村 ， 全长 １ ０ 河堤工程 ０ｍ） ０ 河堤工程 的土方量 测量计算 在南方 区域是 比较常见 的。在 （ 每项工程施工前必须对 土方量进行预算 ， 它直接关系到工程 的费 土方测量计算采用断面法。 用和方案选优 ， 以土方量的计 算一定要精确和符合实 际。土方 ２ 断面法原 理 所 断面法土方测量计算是应用平均断面法计算公式 ： ＝（ １ ｓ＋ 量计算 的基本方法有断 面法 、 网法 、 Ｅ 数 字高程 模型法 、 格 Ｄ Ｍ 区
地形及被测物体 ， 不需反射棱 镜即可直 接获得高密度的扫描点 云 在作业过程中 ， 扫描仪对 角度和距 离都有 限制 ， 以要选 择好架 所京 ： 绘 出版 社 ，Fra bibliotek ０ 测 ２０ ．
数据 ， 可以高效地 对真实世 界进行 三维模拟 和虚拟重 现。但 是 ， ［ ］ 聂上海， 立琼． Ｐ －Ｔ ２ 段 Ｇ ＳＲ Ｋ技 术在数 字化 地形 图的应 用试 验ｌ 测绘通报 ，０ ５ ３ ：０３ ． １ Ｊ． ２ ０ （ ）３ １ 徐 庄惠 荣． 实时动 态差分 Ｇ Ｓ与全站仪 配合 Ｐ 设仪器 的位置。因为扫描光 束是绿色 的 ， 斑在 晴天 不易发 现 ， ［ ］ 罗 林 ， 以盛， 光 ３ 需在控制点棱镜前用 白纸挡住 ， 当确 定反光 点照准棱 镜中心后 ， 在行道测量 中的应用［］ 海洋测绘 ，０ ５ ２ ：９７ ． Ｊ． ２ ０ （ ）６ ．１ 再进行扫描 棱镜 。野外 扫描 时 ， 可避免 会 扫描在 灌木 或水 面 ［］ 赵保 国， 不 ４ 苗云鹏 ．Ｄ激光扫 描仪在 河 口村 坝址地形 图测绘 ３ 上， 首先要将代 表灌木 点、 水面点 等颜 色的点 删去 ， 后在 Ｃ Ｄ 然 Ａ 点的密度过 大 ， 数据 量大 ， 不易 勾绘 等高线 ， 将高程 注 记过 也 需
cass11道路断面法计算土方量

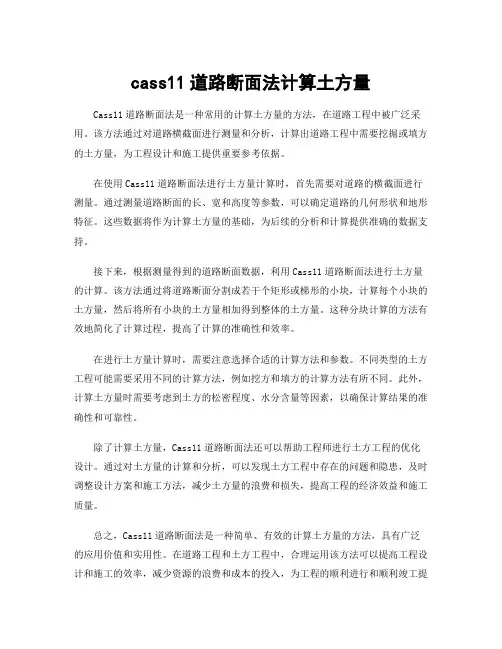

cass11道路断面法计算土方量Cass11道路断面法是一种常用的计算土方量的方法，在道路工程中被广泛采用。
该方法通过对道路横截面进行测量和分析，计算出道路工程中需要挖掘或填方的土方量，为工程设计和施工提供重要参考依据。
在使用Cass11道路断面法进行土方量计算时，首先需要对道路的横截面进行测量。
通过测量道路断面的长、宽和高度等参数，可以确定道路的几何形状和地形特征。
这些数据将作为计算土方量的基础，为后续的分析和计算提供准确的数据支持。
接下来，根据测量得到的道路断面数据，利用Cass11道路断面法进行土方量的计算。
该方法通过将道路断面分割成若干个矩形或梯形的小块，计算每个小块的土方量，然后将所有小块的土方量相加得到整体的土方量。
这种分块计算的方法有效地简化了计算过程，提高了计算的准确性和效率。
在进行土方量计算时，需要注意选择合适的计算方法和参数。
不同类型的土方工程可能需要采用不同的计算方法，例如挖方和填方的计算方法有所不同。
此外，计算土方量时需要考虑到土方的松密程度、水分含量等因素，以确保计算结果的准确性和可靠性。
除了计算土方量，Cass11道路断面法还可以帮助工程师进行土方工程的优化设计。
通过对土方量的计算和分析，可以发现土方工程中存在的问题和隐患，及时调整设计方案和施工方法，减少土方量的浪费和损失，提高工程的经济效益和施工质量。
总之，Cass11道路断面法是一种简单、有效的计算土方量的方法，具有广泛的应用价值和实用性。
在道路工程和土方工程中，合理运用该方法可以提高工程设计和施工的效率，减少资源的浪费和成本的投入，为工程的顺利进行和顺利竣工提供有力的保障。
希望工程师们在实际工作中能够善用Cass11道路断面法，发挥其优势，为道路建设和土方工程的发展贡献自己的力量。
断面法计算土方实例
断面法计算土方实例断面法是一种用于计算土方量的常用方法，其基本原理是根据土壤的横截面积和长度来计算土方体积。
下面将结合一个具体的实例来介绍如何使用断面法计算土方。
```A+-----++---++---+，，B+-----+，，D+-+-----++-++---+---+E```这个横截面可以大致分为五个区域：A、B、C、D和E。
首先，我们需要根据实地测量数据或设计图纸，获取每个区域的横截面面积和长度。
假设已知各个区域的尺寸数据如下表所示：区域，长度（m），宽度（m），深度（m）------，-----，-----，-----A，20，10，2B，20，5，3C，10，15，2D，20，10，5E，20，5，4接下来，我们可以按照以下步骤进行土方计算：1.计算每个区域的体积。
体积的计算公式为：体积=面积×深度。
根据给定的尺寸数据，可以得到各个区域的体积：区域，面积（m²），深度（m），体积（m³）------，-----，-----，-----A，200，2，400B，100，3，300C，150，2，300D，200，5，1000E，100，4，4002.计算每个区域的填方量或挖方量。
填方量代表需要填土的体积，挖方量代表需要挖掘的体积。
根据实际情况，可能需要填土或挖掘土方。
在这个例子中，我们假设需要填土。
填方量的计算公式为：填方量=填方体积-挖方体积。
根据给定的尺寸数据，可以得到各个区域的填方量：区域，填方体积（m³），挖方体积（m³），填方量（m³）------，-----，-----，-----A，400，0，400B，300，0，300C，300，0，300D，1000，0，1000E，400，0，4003.计算总的填方量。
将每个区域的填方量相加，就可以得到总的填方量。
在这个例子中，总的填方量为2400m³。
通过以上计算，我们可以得到该道路的填方量为2400m³。
断面法计算场地平整土方量的步骤和方法
断面法计算场地平整土方量的步骤和方法大家好，今天咱们聊聊怎么用断面法来计算场地平整土方量。
这听上去有点专业，但其实用简单的语言讲解一下，还是很容易懂的。
咱们就像在搞一场大扫除，清理整顿一下地面，要知道需要搬多少土，这样才能做到心里有数。
说实话，这个过程有点像咱们在厨房准备食材，看似复杂，但按部就班就能搞定。
好了，别废话了，咱们直接上干货！1. 断面法简介首先，咱们得了解什么是断面法。
简单来说，断面法就是在场地上定几个横断面，通过这些断面来计算土方量。
就像你在切一块大蛋糕，切成一片片，然后再把这些片的体积加起来，最后就能算出整个蛋糕的体积。
断面法的核心就是这样一个道理。
1.1 选择断面位置首先，你得在场地上确定断面的位置。
这些位置应该能够代表整个场地的土方变化。
想象一下，你在家里摆放家具，你不会只测量一个角落，而是会测量整个房间。
断面的位置也要有代表性，一般来说，场地的纵深方向每隔一定距离就设一个断面，横向上每隔一定宽度也设一个断面。
这样就可以把场地的变化情况覆盖得比较全面了。
1.2 断面设计断面设计的好坏直接影响计算的准确性。
通常情况下，断面应该垂直于地形的主要变化方向。
打个比方，就像你在拍照时要找好角度，才能把最美的一面拍出来。
断面的间距可以根据场地的复杂程度来决定。
简单的场地可以少一点断面，而复杂的场地则需要多设几个断面来确保计算准确。
2. 断面数据测量一旦断面位置和设计确定了，就进入测量阶段了。
这个过程有点像你在写一篇作文前，先得做点调研一样。
测量时需要在每个断面上记录地面的高程。
这时候最好使用一些测量仪器，比如水准仪、全站仪，确保数据的准确性。
你可以在地面上打上标记，确保每次测量时都能记录到相同的点，这样测量的数据才有可比性。
2.1 高程数据记录记录高程数据的时候，要注意标记清晰，记录准确。
记得，每个断面的高程点都要测量好，不然计算出来的土方量就可能出错。
测量的时候最好有个人辅助，一人操作仪器，另一人记录数据，这样可以减少错误，提高效率。
断面法计算土方量公式
断面法计算土方量公式断面法是计算土方量的一种方法，也称为剖面法。
它适用于工程测量、土建施工等领域。
以下是对断面法计算土方量的详细介绍：1.概述断面法是利用地形的剖面特征，通过测量和分析剖面数据，计算出土方工程中的土方量。
它基于自然地势或工程的地方平面图，通过测量剖面的长和高来计算土方量。
2.基本原理断面法的基本原理是通过分析不同高程上的剖面数据，计算出土方体的体积。
通过剖面数据的测量和处理，可以得到土方体的体积。
3.测量方法在进行断面法计算土方量时，需要先进行合理的测量。
可以使用现代测量工具，如全站仪、激光测距仪等，来提高精度和效率。
首先，在现场选定代表性的土方工程断面，并将其划分为多个等距离的剖面区间。
然后，使用测量仪器对每个剖面区间进行测量，记录每个剖面的距离和高程。
最后，将测量得到的数据输入计算机进行计算和分析。
4.计算公式计算土方量的公式是根据剖面的形状和尺寸来计算的。
一般情况下，可以使用以下公式进行计算：V=Σ(1/2)(H1+H2)L其中，V是土方体的体积，Σ表示对每个剖面区间求和，H1和H2是剖面区间起始和结束的高程，L是每个剖面区间的长度。
需要注意的是，剖面的形状可能并不是一个简单的几何形状，而是由多个曲线或折线组成的复杂形状。
在这种情况下，可以采用较为精细的分段计算方法，将复杂形状分为多个简单的几何形状，并分别计算其土方量，然后再将结果进行合并。
5.注意事项在进行断面法计算土方量时，需要注意以下几点：(1)测量时要准确、细致，尽量使用专业的测量仪器，保证测量的数据准确性。
(2)在选择断面时，要选择代表性的断面，能够全面反映土方工程的特征。
(3)在计算时，要注意对形状复杂的断面进行合理的分段计算，避免计算结果的误差。
(4)在实际应用中，还需要考虑土方工程的材料特性，如湿度、土质等因素，对计算结果进行修正。
综上所述，断面法是计算土方量的一种常用方法，通过测量和分析土方工程的剖面数据，可以准确计算出土方体的体积。
平均断面法
平均断面法是一种测量方法，主要用于测量管道、渠道等断面不规则的线状构筑物的面积。
该方法通过测量管道的长度和平均断面面积来计算总土方量，以评估其工程量及经济价值。
在使用平均断面法时，需要收集管道的长度、平均断面面积等数据，并计算单位长度内的断面面积。
对于管道的长度，可以直接测量或根据图纸进行计算。
而平均断面面积则可以通过对多个断面面积的测量和计算得出。
在计算总土方量时，需要将单位长度内的断面面积与管道长度相乘，得出管道的总土方量。
同时，还需根据实际情况考虑放坡系数等其他因素，以得出更加准确的计算结果。
平均断面法的优点在于其简便易行，适用于不规则线状构筑物的土方量计算。
然而，该方法也存在一定的误差，因为在实际测量中很难完全准确地测量每个断面的面积。
因此，在使用平均断面法时，需要注意测量的精度和数据的准确性，以尽可能减小误差。
总之，平均断面法是一种简便易行的测量方法，适用于不规则线状构筑物的土方量计算。
在实际应用中，需要注意测量的精度和数据的准确性，以确保得出准确的测量结果。
浅析断面法在道路土石方量计算中的应用
浅析断面法在道路土石方量计算中的应用摘要：本文针对土石方计算常使用的断面法的特点进行了分析介绍，并结合工程中的实际情况对该方法所采用的不同的计算公式进行了分析，并通过实例对算法的实用性及优越性进行了说明。
关键词：断面法；土石方量；二次B样条函数一引言随着高速公路建设的快速发展，在道路土建工程的规划设计和施工中，常常需要进行填、挖土石方量的概预算和精确计算，土石方的测量和计算工作越来越多。
由于土石方量的多少直接影响着工程的造价，因而要求土石方量的计算具有一定的准确度。
同时路基土石方数量的多少也是高速公路设计和路线方案比较中评价公路测量质量的重要技术经济指标。
由于路基填挖方不是简单的几何体，所以土石方数量的精确计算是一项繁琐复杂的工作。
本文根据工作实践认识，从断面法的特点及本质入手进行分析，针对土石方量计算目标，从断面布设、断面间距、计算方法与公式的选择等几个环节进行分析。
针对不同的实际情况得出相应的计算公式，并对结果进行比较分析。
二 1.断面法及其作用简介所谓断面是指与线路走势相交的有界竖平面，其下周界是与原地面及边坡相交的曲(折)线，上周界是与规定高程相交的直线。
按道路平面走向大势划分较长的区段,在各个区段确定走向方向线,尽可能以与方向线正交的方向平行地布设各断面,以便于断面间距的确定和计算公式的选择。
所以针对这种情况要采用不同的计算方法，尽可能使计算的工程量趋近于实际的工程量。
断面法：在地形图上或碎部测量的平面图上，根据土石方计算的范围，以一定的间距等分线路，将线路划分为若干个相互平行的横截面。
按照设计高程与地面线所组成的断面图，计算每条断面线所围成的面积，由相邻两断面面积及之间的间距算出相邻两断面间的体积，将各相邻断面的体积加起来，求出总体积，这种方法称为断面法。
它不仅适应于面状地形，更适应于带状地形和有坎地形。
2.实际操作流程以往的土石方测量和计算工作中，首先是在要施工的地方，测绘出原始地形图，施工后，也要测绘出地形图，然后按设计要求和需要在地形图上剖出断面图，有时候在条件允许的情况下也可不必测地形图，而直接在施工前后测绘出原始断面图和竣工断面图，在图上计算出各断面面积，再采用相应的计算公式得出工程土方量。
断面法计算场地平整土方量的步骤和方法
断面法计算场地平整土方量的步骤和方法断面法计算场地平整土方量的步骤和方法，听起来好像很复杂的样子，但其实它就像是我们小时候玩的堆积木一样简单。
今天，我就来给大家讲讲这个有趣的话题，希望能让大家对断面法计算场地平整土方量有一个更加清晰的认识。
我们要明确什么是断面法。
断面法是一种计算土方量的方法，它通过将地面切割成若干个平面，然后计算这些平面之间的体积差来得到整个场地的土方量。
听起来好像很难懂，但实际上只要我们掌握了其中的要点，就可以轻松应对。
那么，断面法计算场地平整土方量的步骤和方法究竟是什么呢？接下来，我将按照以下几个方面来进行详细的讲解：1. 确定场地的形状和尺寸我们需要知道场地的形状和尺寸。
这是因为不同的形状和尺寸会影响到土方量的计算结果。
例如，如果场地是一个不规则的形状，那么我们就需要将其切割成若干个规则的形状，然后再进行计算。
而如果场地的尺寸比较大，那么我们就需要采用更加精确的方法来进行计算。
2. 选择合适的断面方式在确定了场地的形状和尺寸之后，我们需要选择合适的断面方式。
常见的断面方式有矩形、梯形、三角形等。
选择合适的断面方式可以使我们更加方便地进行计算。
3. 测量断面的尺寸在选择了合适的断面方式之后，我们需要测量每个断面的尺寸。
这包括宽度、高度等。
测量时一定要仔细、准确，以免影响到最后的结果。
4. 计算每个断面的面积在测量完每个断面的尺寸之后，我们需要计算每个断面的面积。
这可以通过简单的乘法来实现。
例如，如果一个梯形的上底为a米，下底为b米，高为h米，那么它的面积就是(a+b)/2*h平方米。
5. 计算整个场地的土方量我们需要将所有断面的面积相加，然后再减去重叠部分的面积，就可以得到整个场地的土方量了。
这个过程可能会比较繁琐，但只要我们耐心地一步一步来，就一定能够得到正确的结果。
断面法计算场地平整土方量的步骤和方法并不复杂，只要我们掌握了其中的要点，就可以轻松应对。
希望通过我的讲解，大家能够对这个问题有一个更加清晰的认识。
断面法计算土方步骤及其技巧
断面法计算土方步骤及其技巧
1. 首先啊，要搞清楚断面法计算土方是咋回事。
比如说修条路吧，就像给大地做个“切片检查”一样！那怎么开始呢？得先选好断面的位置呀！就像给蛋糕切块，得切在合适的地方。
2. 接着呢，测量这些断面的尺寸，这可不能马虎！想象一下量体裁衣，得精确到毫米吧！这时候就要细心细心再细心啦！
3. 然后啊，根据测量的数据来计算每个断面的土方量。
这就好比算自己兜里有多少钱一样，得算得明明白白的呀！
4. 计算完一个断面可不行哦，要多个断面一起考虑呢！这不就像串珠子一样，一个一个串起来才行。
比如挖个大坑，不能只看一个地方的土量呀！
5. 计算的时候还得注意一些技巧呢！比如说有些地方的土比较松，那计算时就得考虑进去。
就像买东西讲价，得把各种因素都想到呀，能省一点是一点嘛！
6. 还有哦，要多检查几遍自己的计算，可别出了错。
这就像出门前得照照镜子，看看有没有哪里不对劲！
7. 最后，当你完成这些步骤，哇塞，你就掌握了断面法计算土方的精髓啦！是不是很有成就感呢？以后遇到这种事，那都不是事儿呀！
我觉得断面法计算土方虽然步骤多一点，但只要认真去做，掌握好技巧，就一定能做好！。
cass11道路断面法计算土方量
cass11道路断面法计算土方量标题：使用Cass11道路断面法计算土方量第一段：引言在道路工程设计中，计算土方量是一个重要的环节。
而Cass11道路断面法作为一种常用的土方计算方法，可以帮助工程师准确计算出土方量，为工程的施工提供参考。
本文将介绍Cass11道路断面法的基本原理和计算步骤，以及如何应用该方法进行土方计算。
第二段：Cass11道路断面法的基本原理Cass11道路断面法是一种基于道路设计图纸的土方计算方法。
它通过将道路断面按照横向等距离分割成若干个小矩形，然后计算每个小矩形的面积，并累加起来得到总土方量。
该方法考虑了道路纵向和横向的变化，能够更准确地计算土方量。
第三段：Cass11道路断面法的计算步骤使用Cass11道路断面法进行土方计算的步骤如下：1. 根据道路设计图纸，将道路断面按照横向等距离分割成若干个小矩形。
2. 计算每个小矩形的面积，即宽度乘以长度。
3. 将每个小矩形的面积累加起来得到总土方量。
第四段：应用Cass11道路断面法进行土方计算的示例以一个道路设计图纸为例，假设道路的总长度为100米，宽度为10米。
将道路断面按照横向等距离分割成10个小矩形，每个小矩形的宽度为10米，长度为10米。
计算每个小矩形的面积为100平方米，将每个小矩形的面积累加起来得到总土方量为1000立方米。
第五段：结论Cass11道路断面法是一种可靠的土方计算方法，能够准确计算道路工程的土方量。
通过将道路断面按照横向等距离分割成小矩形，并计算每个小矩形的面积，可以得到总土方量。
工程师可以根据Cass11道路断面法进行土方计算，为工程的施工提供准确的土方量参考。
断面法在高速公路土方测量与计算中的应用分析
土方工程是土木工程施工的重要前期工程，土方量的计算是工程施工的一个重要步骤，通过挖填土方使得建筑物的平面位置和高程满足设计要求，为了估计土方工程的工程量和费用，通常须在地形图上根据设计标高和平面位置进行土方计算。
土方工程量大、劳动繁重和施工条件复杂，特别是大型建设项目的场地平整，土方工程量可达数百万立方米以上，施工面积达数平方千米，施工期很长。
在高低起伏的山区地形上建设高速公路，土方工程计算方法的选择至关重要，如何尽可能地减少土石方量计算的误差，提高计算精度十分重要，对生产实际有重大意义。
对于山区高速公路，当前比较常用的计算方法有断面法、等高线法等[1-6]，本文主要针对高速公路工程对断面法应用进行分析。
1断面法土方计算原理对于地形起伏变化较大、地形狭长、填挖深度较大且不规则的地段，通常选用断面法进行土方量计算。
图1为一个断面的测量图形，设计地面以上与自然地面围成的区域为挖方区域，设计地面以下与自然地面围成的区域为填方区域。
图2为断面法土方计算模型，利用断面法进行土方计算时，根据断面长度划分横断面S 1，S 2，S 3，…，S n-1，S n 。
断面法的表达式为：V =ni =2∑V i-1=ni =2∑(S i-l +S i )L i-l /2（1）式（1）中：V i-1为第i -1段单元填挖方体积；S n-1，S i 分别为第i -1段、第i 段单元起终断面的填挖方面积；L i-1为第i -1段单元长度。
分析式（1）可知，土石方量精度与断面单元长度L 有关，L 越小，精度越高；反之，加大间隔，减少计算量，会导致计算结果精度降低[7]。
图1横断面图图2断面法土方计算模型在计算范围内布置断面线，断面一般垂直于等高线，或垂直于大多数主要构筑物的长轴线。
两断面的间距一般小于100m，通常采用20～50m，然后分别计算每个断面的填、挖方面积，进而计算两相邻断面之间的填、挖方量（V 填、V 挖），并统计计算结果。
civil3d断面法计算土方量案例
第一章任务介绍1.1基本情况某填石防波堤施工过程中遭遇风暴潮，导致防波堤上部被风浪卷走，损失较大，需要实地测量损失方量，向业主索赔。
防波堤顶标高4m,顶面宽度约20m,两边边坡为1：1,损失长度约600m。
图1.1-1 风暴潮袭击前照片图1.1-2 风暴潮袭击后的照片我们要计算的土方量部分如下图阴影区域：图1.1-3 土方损失部分示意图1.2计算要求应监理要求，计算要采用断面法，20m一个断面，每个断面要有损失面积计算，并配有损失横断面图。
如果人工计算和用cad画图，工作量将非常大。
根据要求，采用南方cass和civil3d都将能很好的很方便的完成计算，不过个人认为civil3d计算的思路更清晰一点，这次选用civil3d的原因更重要的是cass收费的，civil 3d ----- 也是收（p）费（j）的。
第二章计算的基本方法2.1Civil 3d计算土方的原理C3D 利用现场测量的坐标和高程数据自动建立数字地形模型，在软件中被称为“曲面”，曲面是一块土地的三维几何表示，曲面可以有三角形或者栅格组成。
在土方计算中，土方量就是曲面和曲面的叠加，计算出每一个高程点的高程之差，利用精确的几何计算模型计算出来。
曲面有三角网曲面和栅格曲面（如下图），三角网曲面应用较多。
三角网曲面计算土方时，通过从顶面和底面合并三角网创建组合曲面，根据组合曲面确定的棱2.2计算的流程其中建立设计曲面可以采用放坡工具或者道路设计（C3D最主要的功能就是道路设计）的方法来完成。
第三章准备工作3.1样板C3D最强大的地方在于它有丰富的标签功能，并且具有非常强大的标签自定义功能，但是强大也造成了复杂，所以出现了很多符合一定要求的模板文件，里面集成了满足个性化需求的各种定制标签和图形、表格样式。
安装完C3D后建议安装一下中国本地化包，里面有符合中国习惯的模板，如何模板都不适合你，可以自定义（太复杂了，计算个土方没必要，自定义是设计院的事）。
实例分析道路断面法土方计算
实例分析道路断面法土方计算我国高速公路建设发展迅速，道路土建工程的设计和施工过程都会涉及填挖土石方的概预算和精确计算。
因为路基填挖方的结构比较复杂，使得土方量的精确计算工作比较繁琐。
面积形心法、数值法、断面法等都是常用的计算方法。
根据道路的工程特点，断面法在实际工程中应用较多。
本文以板石矿业公司的实际工程为例，介绍了断面法计算土方量，并对CASS软件的计算原理和步骤做了简要说明。
根据板石矿业公司增产扩能的需要，我矿在7矿组、8矿组、17矿组新建主回风井、进风井等7个井位及斜坡道。
由于井位都设计在山里，因此在施工前必须设计出一条进场道路，在道路设计规范的允许下尽量把工程量压缩到最低，节约工程投资。
为此，对现有CASS软件进行了研究，利用该软件做道路横断面、计算工程量，保证了工程量的质量，同时也为设计争取了时间。
1断面法简介根据设计高程与地面线所组成的断面图，计算每条断面线所围成的面积，由相邻的两个断面面积及之间的间距算出相邻两个断面间的体积，将相邻断面的体积相加，就可以求得总体积，这就是土方测量中的断面法。
如果道路弯曲较大，应该增加断面保证相邻断面之间的距离、断面的宽度呈线性变化来解决问题。
由于在曲线断上，相邻的断面并不平行，而且断面的间距采用道路中心轴线曲线的长度，所以，计算的工程量与该段实际的工程量存在一定的差异。
针对这种情况要采用不同的计算方法，尽可能使计算的工程量与实际的工程量相近。
2CASS软件的计算原理CASS软件计算土方量利用的是平均断面法。
平均断面法是通过相邻两断面的填挖面积的平均值乘以其断面间的间距得出其工程量的一种方法。
假定相邻断面面积为A1、A2，两相邻断面之间的间距为L，则该相邻断面之间的工程量V 可以近似地按下式计算：平均断面法简单实用，但是精确度差。
所以，很多同行对此方法进行改进，研究出一些新的算法，比如改进的变更平均断面法等。
虽然如此，目前道路土方量计算中常用的方法依然是平均断面法。
断面法计算场地平整土方量的步骤和方法
断面法计算场地平整土方量的步骤和方法断面法计算场地平整土方量的步骤和方法，听起来好像很复杂的样子，但是只要我们用一种简单易懂的方式来解释，就会变得非常容易理解哦！下面就让我来给大家讲一讲吧！我们需要知道什么是断面法。
断面法是一种计算土方量的方法，它通过在地面上开一个小洞，然后从这个小洞里面挖出一定数量的土方，再把这些土方堆放在另一个地方，最后计算这两个地方之间的距离，就可以得到需要挖出的土方量了。
听起来好像很简单的样子，但是实际上还是有很多需要注意的地方的哦！第一步，我们需要确定开挖的断面。
所谓断面，就是指在地面上开一个小洞时所形成的那个平面。
一般来说，我们可以选择开挖一个矩形或者梯形的断面。
当然啦，如果有特殊的要求的话，也可以开挖其他形状的断面。
不过呢，无论开挖什么样的断面，都需要保证这个断面的面积足够大，才能方便地进行土方量的测量和计算哦！第二步，我们需要准备好测量工具。
在开始挖土之前，我们需要先测量一下开挖断面的尺寸和深度。
这样一来，我们就可以根据这些数据来计算出土方量了。
当然啦，为了保证测量结果的准确性，我们还需要使用一些专业的测量工具和设备哦！第三步，开始挖土。
在确定了开挖断面之后，我们就可以开始动手挖土了。
不过呢，在挖土的过程中，还需要注意一些问题。
比如说，我们需要保持挖掘的速度稳定，不能太快也不能太慢；同时还需要注意防止塌方等安全事故的发生等等。
只有把这些问题都处理好了，才能顺利地完成土方量的计算工作哦！第四步，计算土方量。
在完成了所有的挖掘工作之后，我们就需要开始计算出土方量了。
具体来说，我们需要先测量一下挖出来的土方堆的高度和宽度，然后根据这些数据来计算出土方量的体积。
当然啦，在进行计算的时候还需要注意单位换算的问题哦！总之呢，断面法是一种非常实用的计算土方量的方法。
只要我们掌握了它的步骤和方法，就可以轻松地完成各种复杂的土方量计算工作了。
所以呢，大家一定要认真学习哦！。
土方工程量计算基本方法及适用范围
土方工程量计算基本方法及适用范围土方工程量计算是工程建设中常见的一项计量工作，主要用于确定在土方工程中需要挖掘或填方的数量。
以下是土方工程量计算的基本方法及适用范围：基本方法：1. 平均断面法：该方法适用于土方工程中地表形状较为规则的情况。
通过测量地表上相邻几个断面的地表高程，然后计算各个断面之间的平均断面积，再乘以工程的长度得到土方量。
2. 横断面法：适用于地表形状较为不规则的情况。
将工程区域划分成若干个横断面，测量每个横断面的地表高程，然后计算各个横断面之间的断面积，最后乘以工程的长度。
3. 三角测量法：适用于具有较大坡度的地形。
通过在地表上选择一些代表性的点，进行三角测量，计算得到地表的坡度，然后根据坡度和地表高程的变化计算土方量。
4. 坡面法：适用于有较大坡度的工程，通过划分坡面，测量坡面的长度和坡度，然后计算土方量。
5. 剖面法：适用于地形起伏较大的工程。
将工程区域按纵向划分成若干个剖面，测量每个剖面的地表高程，然后计算各个剖面之间的断面积，最后乘以工程的长度。
适用范围：1. 平整地形：平坦的地形适合使用平均断面法或横断面法，因为地表高程变化相对较小。
2. 不规则地形：不规则的地形适合使用横断面法、三角测量法或剖面法，以更准确地捕捉地表高程的变化。
3. 大坡度地形：对于坡度较大的地形，坡面法或三角测量法更能反映地形的特点。
4. 复杂地形：当地形起伏较大、变化复杂时，剖面法可以更准确地估算土方量。
5. 岩土工程：在岩土工程中，土方工程量计算也需要考虑地下的岩石或土壤的情况，通常需要结合岩土勘探数据进行计算。
在进行土方工程量计算时，应充分考虑工程的实际情况，选择合适的方法，并结合勘探数据和地形特点进行精确计算。
CASS断面法土方计算
目录：
1、CASS软件介绍
2、CASS软件断面法土方计算 （部分功能）应用
1、CASS软件介绍 ：
CASS软件是广州南方测绘仪器有限公司基于 CAD平台开发的一套集地形、地籍、空间数据建库、 工程应用、土石方算量等功能为一体的软件系统。
2、CASS软件断面法土方计算 （部分功能）应用：
2.3 绘制横断面—多级边坡
2.4 土方量计算
工程应用（c）→断面法土方计算→ 画图土方计算→选取所有横断面图→ 回车→选取土方计算表位置→右键单 击→土方量计算完毕
2.4 土方量计算
选取所有横断面图→回车
2.4 土方量计算—土方计算结果
感谢观看 不足之处请指正
2.3 绘制横断面 —生成纵断面图
工程应用（c）→断面法土方计算→ 道路断面/任意断面→选择文件/参数录入 →选择纵断面图位置→选择横断面图位 置→自动生成纵、横断面图
2.3 绘制横断面 —生成纵断面图
2.3 绘制横断面—道路断面
必 须 有 数 值
按比例 设置
2.3 绘制横断面—任意断面
2.3 绘制横断面—选取纵断面图位置
2.3 绘制横断面 —生成里程
工程应用（c）→生成里程文件→生 成→选择已画出的中线→编辑文件名 （默认存储路径）/选择存储路径编辑文 件名→输入开始里程→确定→自动生成 里程并等分
2.3 绘制横断面
—生成里程
2.3 绘制横断面 —生成里程
2.3 绘制横断面 —生成里程
里程等分生成完毕（如果不满足要求） →工程应用（c）→生成里程文件→添加 /变长/剪切进行修改→修改完毕后→重新 生成一次里程和对应原地面
2.3 绘制横断面 —建立DTM
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断面法土方计算
断面法土方计算主要用在公路土方计算和区域土方计算，对于特别复杂的地方可以用任意断面设计方法。
断面法土方计算主要有：道路断面、场地断面和任意断面三种计算土方量的方法。
1道路断面法土方计算。
第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：
图8-10 生成里程文件菜单
1．由纵断面生成
在CASS7.0中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
●在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
●用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。
●屏幕提示：
请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：
图8-11由纵断面生成里程文件对话框
中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始
用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间
距上的结点。
横断面间距：两个断面之间的距离此处输入20
横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后则自动沿纵断面线生成横断面线。
如图8-12所示
图8-12由纵断面生成横断面
其他编辑功能用法如下：
图8-13横断面线编辑命令
添加：在现有基础上添加横断面线。
执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；
输入横断面左边长度：(米) 20
输入横断面右边长度：(米) 20
选择获取中桩位置方式：(1)鼠标定点(2)输入里程<1> 1表示
直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：
选择纵断面线：
选择横断面线：
选择对象：找到一个
选择对象：
输入横断面左边长度:(米) 21
输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。
剪切：指定纵断面线和剪切边后剪掉部分断面多余部分。
设计：直接给横断面指定设计高程。
首先绘出横断面线的切割边界，选定横断面线后弹出设计高程输入框：
生成：当横断面设计完成后，点击“生成”将设计结果生成里程文件。
2．由复合线生成
这种方法用于生成纵断面的里程文件。
它从断面线的起点开始，按间距次记下每一交点在纵断面线上离起点的距离和所在等高线的高程。
3．由等高线生成
这种方法只能用来生成纵断面的里程文件。
它从断面线的起点开始，处理断面线与等高线的所有交点，依次记下每一交点在纵断面线上离起点的距离和所在等高线的高程。
●在图上绘出等高线，再用轻量复合线绘制纵断面线（可用PL命令绘制）
●用鼠标点取“工程应用\生成里程文件\由等高线生成”。
●屏幕提示：
请选取断面线：用鼠标点取所绘纵断面线
●屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数
据文件。
这个文件将保存要生成的里程数据。
●屏幕提示：
输入断面起始里程：<0.0>
如果断面线起始里程不为0，在这里输入。
回车，里程文件生成完毕。
4．由三角网生成
这种方法只能用来生成纵断面的里程文件。
它从断面线的起点开始，处理断面线与三角网的所有交点，依次记下每一交点在纵断面线上离起点的距离和所在三角形的高程。
●在图上生成三角网，再用轻量复合线绘制纵断面线（可用PL命令绘制）
●用鼠标点取“工程应用\生成里程文件\由三角网生成”。
●屏幕提示：
请选取断面线：用鼠标点取所绘纵断面线
●屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数
据文件。
这个文件将保存要生成的里程数据。
●屏幕提示：
输入断面起始里程：<0.0>
如果断面线起始里程不为0，在这里输入。
回车，里程文件生成完毕。
5．由坐标文件生成
●用鼠标点取“工程应用”菜单下的“生成里程文件”子菜单中的“由坐
标文件生成”。
●屏幕上弹出“输入简码数据文件名”的对话框，来选择简码数据文件。
这个文件的编码必须按以下方法定义，具体例子见“DEMO”子目录下的
“ZHD.DA T”文件。
总点数
点号，M1, X坐标，Y坐标，高程[其中，代码为Mi表示道路中心点，
代码为i表示
点号，1， X坐标，Y坐标，高程该点是对应Mi的道路横断面上的点
……
点号，M2，X坐标，Y坐标，高程
点号，2， X坐标，Y坐标，高程
……
点号，Mi, X坐标，Y坐标，高程
点号，i, X坐标，Y坐标，高程
……
注意：M1、M2、M3各点应按实际的道路中线点顺序，而同一横断面的各点可不按顺序。
●屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数
据文件。
这个文件将保存要生成的里程数据。
命令行出现提示：输入断面序号:<直接回车处理所有断面>，如果输入断面序号，则只转换坐标文件中该断面的数据；如果直接回车，则处理坐标文件中所有断面的数据。
严格来说，生成里程文件还可以用手工输入和编辑。
手工输入就是直接在文本中编辑里程文件，在某些情况下这比由图面生成等方法还要方便、快捷。
但此方法要求用户对里程文件的结构有较深的认识，里程文件的结构详见《参考手册》第五章。
第二步：选择土方计算类型。
●用鼠标点取“工程应用\断面法土方计算\道路断面”。
如图8-14：
图8-14 断面土方计算子菜单
●点击后弹出对话框，道路断面的初始参数都可以在这个对话框中进行设
置的，如图8-15：
图8-15 断面设计参数输入对话框
第三步：给定计算参数。
接下来就是在上一步弹出的对话框中输入道路的各种参数，以达所需。
●选择里程文件：
点击确定左边的按钮（上面有三点的），出现“选择里程文件名”的对
话框。
选定第一步生成的里程文件。
●横断面设计文件：横断面的设计参数可以事先写入到一个文件中点击：
“工程应用\断面法土方计算\道路设计参数文件”，弹出如图8-16输入
界面。
道路设计参数设置中各个选项的含义详见《参考手册》第一章。
图8-16道路设计参数输入
●如果不使用道路设计参数文件，则在图8-15中把实际设计参数填入各相
应的位置。
注意：单位均为米。
●点“确定”按钮后，弹出对话框：
图8-17绘制纵断面图设置
系统根据上步给定的比例尺，在图上绘出道路的纵断面，
●至此，图上已绘出道路的纵断面图及每一个横断面图，结果如图8-18
所示：
图8-18 纵横断面图成果示意图
如果道路设计时该区段的中桩高程全部一样，就不需要下一步的编辑工作了。
但实际上，有些断面的设计高程可能和其它的不一样，这样就需要手工编辑这些断面。
如果生成的部分设计断面参数需要修改，用鼠标点取“工程应用\断面法
土方计算\修改设计参数”。
如图8-19：
图8-19 修改设计参数子菜单
屏幕提示：
选择断面线这时可用鼠标点取图上需要编辑的断面线，选设计线或地面线均
可。
选中后弹出如下图8-20所示对话框，可以非常直观的修改相应参数。
图8-20 设计参数输入对话框
修改完毕后点击“确定”按钮，系统取得各个参数，自动对断面图进行重算。
●如果生成的部分实际断面线需要修改，用鼠标点取“工程应用\断面法土方计算
\编辑断面线”功能。
屏幕提示：
选择断面线这时可用鼠标点取图上需要编辑的断面线，选设计线或地面线均可（但编辑的内容不一样）。
选中后弹出如图8-21所示对话框，可以直接对参数进
行编辑。
图8-21 修改实际断面线高程
●如果生成的部分断面线的里程需要修改，用鼠标点取“工程应用\断面法土方计
算\修改断面里程”。
屏幕提示：
选择断面线这时可用鼠标点取图上需要修改的断面线，选设计线或地面线均可。
断面号: X,里程: XX..XXX,请输入该断面新里程: 输入新的里程即可完成修改。
将所有的断面编辑完后，就可进入第四步。
第四步：计算工程量。
●用鼠标点取“工程应用\断面法土方计算\图面土方计算”。
如图8-22：
图8-22 图面土方计算子菜单
命令行提示：
选择要计算土方的断面图：拖框选择所有参与计算的道路横断面图
指定土石方计算表左上角位置：在屏幕适当位置点击鼠标定点。
●系统自动在图上绘出土石方计算表，如图8-23。
图8-23 土石方计算表
●并在命令行提示：
总挖方= XXXX 立方米，总填方= XXXX 立方米
●至此，该区段的道路填挖方量已经计算完成，可以将道路纵横断面图和
土石方计算表打印出来，作为工程量的计算结果。
