隔离开关检修作业指导书
500kv隔离开关检修作业指导书
页数：检修作业指导书文件编码：500KV隔离开关检修参考文件500KV隔离开关技术协议。
厂家产品说明书相关检修文件适用设备500KV隔离开关设备位置500kv升压站生效印设备型号户外式设备供应商平顶山高压开关厂停工待检点H 1 见证点W 5 预计工日4×8（文件编码）文件修改跟踪页版次修改人文件修改原因日期修改页（文件编码）目录1.0 概述2.0 风险分析和预防措施2.1 风险分析2.2 预防措施3.0 先决条件3.1 机组和系统状况3.2 现场条件3.3 其它专业配合票4.0：工具、材料和备件5.0：工作许可证6.0：工作内容及步骤6.1 刀闸清理6.2 瓷瓶检查6.3 导电回路检查6.4 机构箱检修、加油6.5 静态试验6..6 测量与试验6.7 电动操作试验7.0：现场清理8.0: 品质再鉴定9.0: 工作终结（文件编码）1．0 概述□电动机标准大修项目为：隔离开关静触头检修，隔离开关动触头检修，隔离开关传动机构检修，隔离开关支柱瓷瓶检修。
2．0 风险分析和预防措施2.1风险分析□走错设备间隔,可能引起设备和人员的重大事故□挤伤、压伤、机械损坏□高空坠落□触电压□火灾2.2 预防措施□核对所需检修设备名称和工作票设备名称一致，现场安措与工作票所列安措一致□环视工作范围内的状况，注意人身及其它设备安全□脚手架合格，系好安全带，工器具用工作包安全传送□作业前应对检修设备验明无电压□如须要动火，应办理动火工作票，做好安措，并在现场准备足够的消防器材3 .0先决条件□与电机相关的电源已断开□现场布置完善且照明充作4 .0工器具、材料、备品备件序号名称规格型号单位数量1 操作摇把把 12 继电器个 13 套筒力矩扳手套 1（文件编码）4 双头呆搬手套 15 风葫芦个 16 电源线轴个 17 毛刷个 18 加油壶个 19 常用工具箱套 110 改锥6寸把 211 改锥10寸吧 212 破布Kg 113 纱布#0 张 514 丙酮或乙醇瓶 615 导电膏或凡士林瓶 116 郎头6磅把 15.0 办理工作票□电气第一种工作票。
隔离开关、负荷开关检修作业指导书
隔离开关、负荷开关检修作业指导书1. 作业项目名称：隔离开关、负荷开关检修作业指导书2. 作业内容范围本指导书适用于隔离开关、负荷开关的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。
5. 人员工机具材料与要求5.1人员准备：5.2材料准备5.3工具准备1 接地电阻测量仪ZC8型或F1627kit 1套2 螺丝刀十字，一字125MM 各一把3 塞尺1套4 兆欧表2500V 1台5 活口扳手250mm、300mm 各1把6 老虎钳250mm 1把6. 作业程序及标准6.1清扫：用抹布清洁绝缘子及各部构件，表面清洁无污物。
清洁绝缘子清洁绝缘子6.2支持绝缘子检查：6.2.1支持绝缘子垂直安装在托架上。
6.2.2检查绝缘子表面是否脏污、表面有无裂纹、有无放电痕迹。
6.2.3瓷釉剥落面积不超过300mm2。
6.3接点及结合部检查：6.3.1对各部接点检查，有无发热、烧损现象。
6.3.2检查接线端子，应牢固，导线无松股、断股。
6.3.3检查瓷、铁粘合部分，应牢固。
接点检查瓷、铁结合部6.4打磨触点：对开关刀口用砂布进行打磨。
打磨动触头打磨静触头6.5调整：6.5.1对开关机械联动机构进行调整，机构转动应于刀口开、闭合同步。
6.5.2操作机构的扇形板与隔离开关的传动杆应在同一垂直面上。
6.5.3操作手柄中心距地面高度为1.2m,距侧墙正面不应小于400mm。
6.5.4传动装置的拉杆应校直，与带电部分的绝缘距离，室内不小于125 mm，室外不小于200mm.如不符合要求时，可允许弯曲，但应与原杆平行。
调整联动机构联动机构6.6拉合试验：6.6.1对调整后的开关进行拉合试验，达到触点接触良好，接触紧密。
6.6.2用0.05塞尺检查，接触表面宽度为50 mm及以下时，塞进深度不超过4mm。
接触表面宽度为60 mm及以下时，塞进深度不超过6mm。
高速铁路接触网隔离开关作业指导书(德雷斯尔)
中间支持
双头
撑撑
头 45
（14） 开关引线及连接线 ⑴引线与连接线截面与开关额定电流及所连接的接触网当量截面相适应，引 线不得有接头，引线与连接线应连接牢固接触良好，无破损和烧伤。 ⑵引线长度应保证与接触悬挂受温度变化偏移时有一定活动余量并不得侵入 限界，引线摆动到极限位置对接地体的距离不小于 350mm。
隔离刀
静触头
（10）接地 检查接地线与产品连接是否良好，确保有效、可靠接地。 （11）手动分合 3 次 手动分、合 3 次，隔离开关与电动机构能分、合闸到位。
（12） 电动当地、远方各操作 3 次
5
隔离开关与电动机构能分、合闸到位。每三个月检查一次。 （13） 中间支撑检查 检查中间支撑时，中间支撑拐臂在合闸时向上约 45°，分闸时向下约 45°， 每三个月检查一次。
接地线连接良好，无烧损、锈蚀，测量接地电阻不大于 10Ω。
通信箱、操作 箱状态
人员准备
检查通信箱、操作箱状态，无破损无变形，锁闭状态良好，
螺栓紧固无锈蚀。
作业分工 人数
要求
作业内容
接触网工；安全等级 三级及以上；掌握高 空作业检修技能；熟 对隔离开关进 高空作业 1 人 练掌握作业指导书， 行检修、测量； 具备隔离开关专项修
图
作业 准备
做好安 全措施
检查隔 离开关 托架水 平
检查开 关引线 状态
填写记录 调整
撤除安全 措施、办理 收工手续
调整
检查上 下部接 地情况
操作开关， 检查开关分 合闸情况， 检查绝缘子
检查操 作机构 情况
检修内容
检修标准
隔离开关托 （1）检查隔离开关底座水平状态；
架（底座） （2）检查各螺栓螺母紧固情况。
GW46-252型户外隔离开关检修作业指导书
GW46-252型户外隔离开关检修作业指导书1 范围本范本适用于GW46-252型隔离开关维护和检修2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。
本书出版时，所有标准都会被修订，适用本书的各方，应探讨适用标准最新版本的可能性。
GBJ 147—1990 电气装置安装工程: 高压电器施工及验收规范DL 5009.3—1997 电力建设安全工作规程（变电所部分）DL/T 639—1997 SF6电气设备运行、试验及检修人员安全防护细则DL/T 596—1996 电力设备预防性试验规程3 支持文件GW46-252型隔离开关安装使用说明书4 术语和定义大修：隔离开关本体、传动部件、清洗、更换易损件，处理缺陷等操作。
小修：不拆部件，只做缺陷处理、清洗、紧固螺栓等。
临时性检修：影响安全运行时的检修。
5 安全及预控措施按照《电业安全工作规程》等相关规定编写出与本作业相应的安全措施，并根据安全生产风险管理体系的相关要求，对本作业的危险点进行分析，提出预控措施表1 危险点及预控措施表6 作业准备6.1 人员配置6.1.1人员数量要求工作负责人1人，工作班成员至少2人。
6.2检修工具准备表2 检修所需工具表6.3消耗性材料及主要备品备件表3 消耗性材料及主要备品备件表备注：可根据实际情况增减7 作业周期略8 工期定额大修所需工作日为10个, 小修所需工作日为5个,临时检修所需工作日按工作量确定。
9 设备主要参数9.1主要技术参数表4 主要技术参数表9.2主要机械调整参数表5 主要机械调整参数表10 工作流程10.1小修工作流程10.2大修工作流程（注：大修包括小修的所有内容）10.3大修工作流程10.3.1 隔离开关检修10.3.1.1 隔离开关本体检修的条件：(1). 隔离开关操作不到位、操作困难。
(2). 隔离开关分、合同期大。
(3).隔离开关导电部分发热严重。

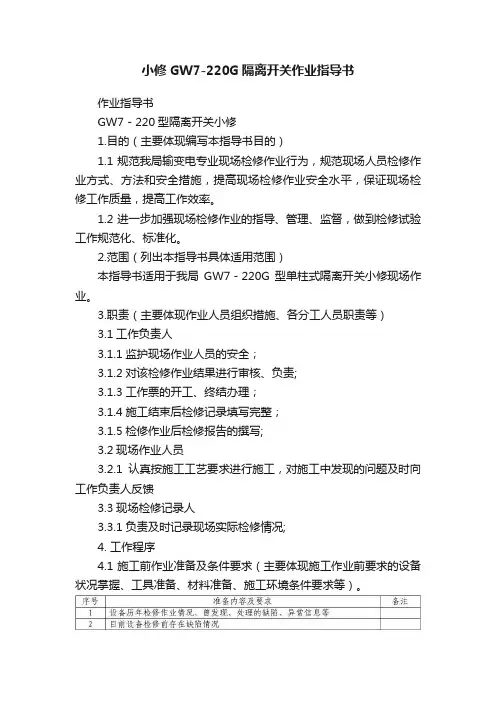

小修GW7-220G隔离开关作业指导书
小修GW7-220G隔离开关作业指导书作业指导书GW7－220型隔离开关小修1.目的（主要体现编写本指导书目的）1.1规范我局输变电专业现场检修作业行为，规范现场人员检修作业方式、方法和安全措施，提高现场检修作业安全水平，保证现场检修工作质量，提高工作效率。
1.2进一步加强现场检修作业的指导、管理、监督，做到检修试验工作规范化、标准化。
2.范围（列出本指导书具体适用范围）本指导书适用于我局GW7－220G型单柱式隔离开关小修现场作业。
3.职责（主要体现作业人员组织措施、各分工人员职责等）3.1工作负责人3.1.1监护现场作业人员的安全；3.1.2对该检修作业结果进行审核、负责;3.1.3工作票的开工、终结办理；3.1.4施工结束后检修记录填写完整；3.1.5检修作业后检修报告的撰写;3.2现场作业人员3.2.1认真按施工工艺要求进行施工，对施工中发现的问题及时向工作负责人反馈3.3现场检修记录人3.3.1负责及时记录现场实际检修情况;4. 工作程序4.1施工前作业准备及条件要求（主要体现施工作业前要求的设备状况掌握、工具准备、材料准备、施工环境条件要求等）。
4.1.4.1天气情况要求无雨。
4.2现场作业流程(主要编写作业详细工序步骤、工艺要求、各工序进度控制、存在的危险2）序号中标有* 的项目并加重字体的表示：只有隔离开关两侧停电并接地、做好完备的安全措施情况下方可从事该项工作，否则，不做。
3）序号中标有△的项目并加重字体的表示：只有经调度和有关人员的同意后，并有运行人员的配合下，方可从事该项工作，否则，不做。
5.危险点及操作安全主要事项（主要体现施工中的通用安全措施要求及注意事项等，可参照安全措施标准化要求写）5.1 断开隔离开关操作及控制电源；隔离开关两侧停电并接地、做好完备的安全措施情况下方可对隔离开关构架以上从事检修工作，要挂标示牌。
否则，只能对隔离开关构架以下从事检修工作，并有安全禁示牌，每一项的工作都要认真考虑安全，要与隔离开关的带电部分保持足够的安全距离。
27.5KV户内隔离开关检修作业指导书
27.5KV户内隔离开关检修作业指导书1.目的本作业指导书规定了27.5KV户内隔离开关检修作业的程序、项目、质量标准及安全风险卡控关键。
2.适用范围适用于牵引变电所、开闭所、分区所、并联开关站27.5KV户内隔离开关检修作业。
3.作业准备27.5KV户内隔开检修作业指导书检修等级小修检修周期手动1年，电动6个月作业人员1.工作领导人1人。
2.作业组成员不少于2人。
作业类型高压设备停电作业资料准备1.户内隔离开关安装使用说明书、机构箱二次图。
2.设备检修记录、设备缺陷记录。
作业工具万用表/组合工具/呆扳手/钢卷尺/塞尺/钢丝刷/力矩扳手/梯子/工具包作业材料螺栓、螺帽、垫片/销子/油漆（防锈漆、黑漆、灰漆）/砂纸/扁油刷/瓷釉漆/黄油/凡士林/清洁布/机油/中性清洁剂/行程开关/接触器/转换开关/橡胶密封条安全风险卡控关键1.确认设备，防止作业人员误进带电区。
2.防止作业人员碰伤、挤伤。
参考资料1.《牵引变电所安全工作规程》、《牵引变电所运行检修规程》铁运【1999】101号2.《铁路电力牵引供电施工质量验收标准》TB10421-20033.《GN2-27.5型隔离开关安装使用说明书》27.5KV户内隔离开关检修作业流程图4.外观目视检查4.1 硬母线：连接是否牢固，测温片是否变色。
4.2 开关触头：分合闸是否过位或欠位、有无烧伤痕迹。
4.3 绝缘子、底座及支架：绝缘子有无裂纹、破损及爬电痕迹，底座及支架安装是否牢固，有无锈蚀，接地是否良好。
4.4 操作机构及传动部分：检查二次线有无破损、松动情况，二次线编号是否清晰，操作机构箱是否清洁、密封，传动部分的各连杆、接头、夹叉有无变形、锈蚀，螺纹有无损坏、连接螺栓是否紧固，开口销是否齐全（掰开角度不小于60°），弹簧卡销是否到位。
图1：27.5kv户内隔离开关示意图5.设备清扫5.1 用清洁布或蘸取中性清洗剂擦拭绝缘子表面及底座上的灰尘。
5.2 用扁油刷或手风器清洁机构箱及端子排的积尘。
隔离开关检修作业指导书
隔离开关检修作业指导书1.目的通过对隔离开关的定期检修和维护，以保证其能够安全可靠的进行电路的切换工作或关合空载电路。
2.范围本指导书使用于各种户内和户外的隔离开关。
3.工作程序3.1绝缘子的检查3.1.1检查瓷件表面有无掉釉、破损裂纹及放电闪络痕迹。
3.1.2活动绝缘子与操动机构部分的紧固螺栓、连接销子及垫圈应齐全、紧固。
3.1.3用绝缘摇表测量绝缘子的绝缘电阻应合格。
3.1.4绝缘子表面应清扫干净。
3.2接触面的检修3.2.1用汽油擦净刀片、触头或触指上的油污，检查接触表面应清洁无机械损伤，无氧化层及过热痕迹，无扭曲变形现象，必要时应用砂布打磨触头表面或者全部解体，用砂布或锉刀对所有接触面进行清理、修整，最后涂以导电脂，但应注意镀银的接触面不可破坏，如确已损坏严重无法修整应予以更换。
3.2.2触头或刀片上的附件，例如弹簧、螺栓、垫圈、开口销等应保证性能完好、齐全，不符合要求者应更换。
3.2.3检查静触头夹片与活动刀片间的接触压力，用0.05m m×10mm的塞尺检查，对于面接触其塞入深度不应大于6mm，对于线接触应塞不进去。
否则应调整触头的弹簧或弹簧片，使其接触压力符合要求。
3.2.4将隔离开关缓慢合闸，观察动触头应对准固定或转动触头的中心落下或进入，无偏卡现象，否则应调整触头、绝缘子或其他部件。
3.2.5在合闸位置，刀片应距静触头的底部，凸形触头距凹形触头底部应有一定间隙，以免操作时冲击绝缘子造成机械损伤。
若间隙不符合要求，可以调节拉杆长度或拉杆绝缘子的调节螺栓或触头和绝缘子的位置来进行。
3.2.6三相联动的隔离开关，不同期不能超过规定值。
否则，应调整传动拉杆的长度或拉杆绝缘子的调节螺栓长度。
3.2.7检查有软连接隔离开关软连接本身的情况，不应有折损、断股，连接接触面应清洁完好。
检查加线板与引线应接触良好，否则拆下处理和更换。
3.2.8双柱式隔离开关在合闸位置时，导电杆应在同一直线上，否则应调节相间拉杆和水平拉杆的调节螺栓的长度。
220kV隔离开关检修作业指导书
220kV隔离开关检修作业指导书DQ-0121总则1.1目的为了加强XXXXXX220k开关站隔离开关检修技术工作，确保220k V隔离开关检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保220kV隔离开关检修后能安全、可靠地运行。
所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2 范围本指导书适用于XXXXXX220k开关站隔离开关的检修。
2规范性引用文件（含验收标准等）《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《发电企业设备检修导则》DL/T 838 —2003《XXXXXX安健环作业指导书初稿编写规范》《XXXXXX220kVf关站检修规程》《XXXXXX220kVf关站隔离开关安装使用说明书》3作业过程控制3.1作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2作业过程及风险预控3.3关键点作业质量标准及异常处理对策（可图示）3.4验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.432 特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。
17隔离开关检修作业指导书
北京供电段隔离开关（负荷开关）检修作业指导书2009-01-01 发布 2009-01-01 实施隔离开关（负荷开关）检修作业指导书1 检修周期检修周期1年。
2 检修标准2.1 铁运[2007]69号文件《接触网安全工作规程》、《接触网运行检修规程》2.2 京铁机[2007]233号文件《接触网安全工作规程补充细则》、《接触网运行检修规程实施细则》3 准备工作3.1 人员：10-12人。
3.2 工具：短接线、小绳、工具袋、砂布、钢丝刷、塞尺、锉刀、钢卷尺、机油壶、开关钥匙、2500V兆欧表、水平尺、操作杆、安全用具、防护用具3.3 材料：工业凡士林、油漆、黄油、抹布、机油、金属垫片。
4 检修步骤4.1 GW4-27.5TWD型4.1.1 确认停电，接好地线。
4.1.2 用短接线短接开关。
4.1.3 测量开关的分合角度、分合止钉间隙及接地刀距带电部分距离；检查触头及其接触情况，清扫瓷瓶，摇测绝缘。
4.1.4 测量引线与上裙边及接地部分的距离。
4.1.5 检查引线驰度符合要求，联接线夹状态良好。
4.1.6 检查操作机构确认接地良好，开关检修后恢复原位，操作机构注油加锁。
4.2 负荷隔离开关4.2.1 确认停电，接好地线。
4.2.2 用短接线短接开关。
4.2.3 测量开关的分合角度、分合止钉间隙及接地刀距带电部分距离；检查触头及其接触情况，清扫瓷瓶，摇测绝缘。
4.2.4 测量引线与上裙边及接地部分的距离。
4.2.5 检查引线驰度符合要求，联接线夹状态良好。
4.2.6 检查操作机构确认接地良好，开关检修后恢复原位，操作机构注油加锁。
5 处理方法（GW4-27.5TWD型）5.1 触头有麻点烧伤痕迹时可用砂布、棉纱打磨，擦净，然后表面涂一层工业凡士林。
5.2 接触面不密贴，调整触头弹簧压力。
5.3 合闸不呈直线和分闸不符合时，调整止钉间隙及交叉连杆。
5.4 接地刀合闸不到位或过头、分闸不到位，调整接地刀传动拐臂接地连杆的长度。
江苏省电力公司GW4型隔离开关标准化检修作业指导书(评审版)
标准化作业指导书GW4系列隔离开关检修江苏省电力公司GW4系列隔离开关检修作业指导书目录1 适用范围 (2)2 引用文件 (2)3 人员要求 (2)4 危险点分析与预控措施 (3)5 工器具与耗材准备 (4)6 检修作业流程图 (5)7 检修工序及技术要求 (6)8 GW4系列隔离开关大修报告 (13)GW4系列隔离开关检修1 适用范围本作业指导书适用于江苏省电力公司系统变电站GW4系列隔离开关检修（交接、大修、小修、临检）2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GBJ 147—1990《电气装置安装工程高压电器施工及验收规范》DL/T 596-1996《电力设备预防性试验规程》DL/T 486－2000《交流高压隔离开关和接地开关订货技术条件》《江苏省电力公司GW4、GW5型隔离开关检修工艺导则》（苏电生[2003]1833号）《国家电网公司电力安全工作规程（试行）》(变电站和发电厂电气部分)电安生[1994]227号电业安全工作规程（热力和机械）《江苏省电力设备交接和预防性试验规程》（2002年版）3 人员要求3.1工作负责人应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准的人员。
3.2专责监护人应是具有相关工作经验、熟悉设备情况和本规程的人员。
3.3现场工作人员的身体状况、精神状态良好。
所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格3.4特殊工种（吊车司机及起重指挥人员、电焊工）必须持有效证件上岗。
3.5新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临时工等) ，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。
隔离开关检调、更换作业指导书
隔离开关检调、更换作业指导书一、内容与适应范围本标准规定了隔离开关检调的作业程序和质量标准。
本标准适用于隔离开关检调和更换。
二、隔离开关检调1、作业准备1.1、作业人员：3人1.2、主要工具：触网常用扳手、开关摇手柄、开关钥匙、梯子、专用油脂、绳子、塞尺、卷尺1.3、安全用具：柔性接地棒、柔性验电器、安全带、安全帽1.4、主要材料：无2、作业程序2.1、核对施工检修申请单与工作票是否符合规定；2.2、要令申请，向行调申请允许作业命令。
2.3、行调下达准许作业命令后进行验电接地2.4、确认牵引所小车位置处于冷备用状态，确认隔离开关在合闸状态2.5、进行隔离开关检调2.5.1、检查隔离开关在分合闸时动静刀头是否有烧伤痕迹和绝缘子状态2.5.2、检查分闸、合闸时动静刀头是否到位2.5.3、检查消弧棒合闸情况下间隙是否符合要求2.5.4、检查隔离开关分合闸过程中动静刀头和消弧棒之间关系是否正确2.5.5、观察隔离开关在合闸过程中消弧棒是否有撞击现象2.5.6、检查各部分螺栓有无松动和放电情况2.5.7、合闸位置时用0.05mm*10mm的塞尺检查刀片密合情况（塞入深度20mm。
2.5.8、清洁动静刀头和绝缘子（户内）2.5.9、涂抹专用油脂2.5.10、操作机构箱在保养过程中要对所有接线端子进行紧固2.5.11、操作机构箱的大小齿轮每年进行一次加油（黑牛油）2.5.12、操作机构箱的大齿轮的固定螺母应按8N/M力矩进行检查2.5.13、操作机构箱的大小齿轮配合松紧适当，不可过紧或过松2.5.14、联系总调所进行远动分合闸操作（或手动的信号），现场确认开关是否到位2.6、工作结束，工作负责人对人员、工器具及材料进行清点；2.7、拆除接地线，作业人员撤离现场；2.8、消令登记；2.9、回基地填写相应的报表。
三、隔离开关更换1、作业准备1.1、作业人员：6人1.2、主要工具：触网常用扳手、开关摇手柄、开关钥匙、梯子、专用油脂、绳子、塞尺、卷尺1.3、安全用具：柔性接地棒、柔性验电器、安全带、安全帽1.4、主要材料：隔离开关、动静刀头以及零配件2、作业程序2.1、核对施工检修申请单与工作票是否符合规定；2.2、要令申请，向行调申请允许作业命令。
隔离开关检查维护作业指导书
6～10.5kV隔离开关检修维护作业指导书一、目的与范围为了加强公司各电站6～10.5kV隔离开关检修、试验技术工作，确保6～10.5kV隔离开关检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保隔离开关检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。
本指导书适用于额定电压6～10.5kV的隔离开关（柜）的定期维护、检修、缺陷处理现场检修、试验。
其他类型的隔离开关（柜）的现场检修、试验可参照执行。
隔离开关的检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。
二、规范性引用文件（含验收标准等）GBJ147—90《电气装置安装工程高压电器施工验收规范》GB1984－1989 《交流高压隔离开关》GB11022－89《高压开关设备通用技术条件》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50171—92《电气装置安装工程盘、柜及二次回路接线施工验收规范》JGJ46—88《施工现场临时用电安全技术规范》SD132－85《交流高压隔离开关技术条件》SJT31002－94《设备维护保养通则》DL/T596—2005《电力设备预防性试验规程》DL408—91《电业安全工作规程》《隔离开关使用维护说明书》三、作业过程控制3.1 作业准备3.1.1 人员配备3.1.3消耗材料包括备品3.2 作业项目、方法、标准、风险评估、风险预控措施3.2.1作业项目风险评估、风险预控措施43.2.2作业项目、方法、标准56789四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡风险控制措施卡工作内容：4.5 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.6设备名牌参数设备技术台账4.7设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
隔离开关检修试验标准化作业指导书(内部实务操作指导)
隔离开关检修试验标准化作业指导书
第一部分适用范围
本作业指导书适用于我段牵引变电所电动、手动隔离开关检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。
第二部分准备工作
一、人员：
作业人员2－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。
二、工具：
三、材料：
第三部分作业流程及标准
第四部分必要时试验
必要时隔离开关可单独或全部进行下列试验项目。
第五部分安全风险点分析及安全控制措施。
隔离开关检修作业指导书
Q/GXD 广西电网公司企业标准广西电网公司发布前言为规范广西电网公司隔离开关检修工作人员的作业程序，提高检修质量，结合广西电力系统多年来的六氟化硫断路器的检修经验，制定本作业指导书。
本作业指导书由广西电网公司标准化委员会提出并归口。
本作业指导书由柳州供电局负责编写。
本作业指导书主要起草人：陆军、潘东琼本作业指导书主要审核人：本作业指导书批准人：林火华本作业指导书由广西电网公司生产技术部负责解释。
目次第一部分 GW17-220型水平断口隔离开关检修作业指导书................... 错误！未定义书签。
第二部分 GW16-220型水平断口隔离开关检修作业指导书.. (11)第三部分 GW4-110D型隔离开关检修作业指导书 (22)第四部分 GW5-110型隔离开关检修作业指导书 (33)第一部分GW17-220型水平断口隔离开关检修作业指导书1 目的为规范GW17-220型水平断口隔离开关检修的工作人员的作业程序，确保大修质量达到规定标准，特编写本指导书。
2 适用范围适用于GW17-220型水平断口隔离开关检修的过程指导。
3 规范性引用文件DL 408-91 电力安全工作规程Q/CSG10004-2004 电气工作票技术规范GBJ147-1990 电气工程安装工程高压电器施工及验收规范Q/CSG 1 0007-2004 电力设备预防性试验规程DL5009.3-1997 电力建设安全工作规程)DL5027-1993 电力设备典型消防规程GBJ147-90 电气装置检修工程：高压电器施工及验收规范GB50169-92 电气装置检修工程：接地装置施工及验收规范DL/T486-2004 交流高压隔离开关和接地开关订货技术条件GB1985 交流高压隔离开关和接地开关支持性文件SD201---87 交流高压隔离开关技术条件Pk3.041 GW17-220型隔离开关技术条件Pk3.092 CJ7A型电动机构技术条件厂家资料： GW17-220型水平断口隔离开关安装使用说明书4技术术语5 安全措施5.1 安全注意事项5.1.1 作业人员必须取得相应的电工作业资格证，且在有效期内。
隔离开关检修试验标准化作业指导书(内部实务操作指导)
隔离开关检修试验标准化作业指导书第一部分适用范围本作业指导书适用于我段牵引变电所电动、手动隔离开关检修试验，温度不低于+ 5 C,空气相对湿度一般不高于80%的检修试验，检修周期3年。
第二部分准备工作一、人员：作业人员2-4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。
、工具:三、材料:第三部分作业流程及标准隔离开关检修标准化作业流程及标准检修作业流程质量标准工装整齐，戴安全帽，高空作业人员带安全带。
螺栓、垫圈、销钉、开口销齐全、紧固，裂纹不超过300mrf，无锈蚀，涂抹凡士林分合三次灵活可靠用0.05mm塞尺接触紧密接触面宽度50mm及以下，不超过4mm接触面宽度为60mm及以上时，不应超过6mr p无旁击，接地道闸入槽法兰及各部螺栓紧固，构架完好，引线不得松股、断股，连接要牢固，接触良好，张力适当，无过热，相间和对地距离均要符合规定，保护接地良好。
合闸止钉间隙1〜2mm分闸止钉间隙1〜2mm主刀闸接触情况良好接触密贴两极触头与触指间最小距离（应小于3mm，刀母触头初接触时，接触点应位于触头面积1/3以上的范围内，三相周期及分合闸角度合格，各部螺栓紧固行程开关无锈蚀动作灵活、无卡滞动作灵活无卡滞，闭锁功能正常；推进无卡滞，闭锁后小车止滑可靠，闭锁杆位置正确，无变形偏移1.手、电动连续分合闸三次不得有拒动，机构传动灵活，连接紧固。
软铜片连接可靠，无断片和烧灼痕迹。
2.电动隔离开关：电动机通电检查，要求运行平稳，电气连接要求接触良好第四部分必要时试验必要时隔离开关可单独或全部进行下列试验项目。
第五部分安全风险点分析及安全控制措施。
220KV隔离开关大修作业指导书(GW7-220D型范本)
编号：Q/×××××变电站220KV××线隔离开关大修作业指导书（GW7-220D（W）型范本）批准：年月日审核：年月日编写：年月日作业负责人：作业日期年月日时分至年月日时分××电业局××变电所作业指导书审批意见1 范围本作业指导书适用于××电力局220KV××变××线丁刀闸大修。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 155083·1165国家电网公司电力安全工作规程（变电站和发电厂电气部分）DL 5009.3—1997电力建设安全工作规程（变电所部分）GBJ 147—1990电气装置安装工程：高压电器施工及验收规范电安生〔1994〕227号电业安全工作规程（热力和机械）GW7-220型户外交流高压隔离开关安装使用说明书（牡丹江高压开关厂）CJ2－XG型电动操作机构安装使用说明书（沈阳高压开关厂）3 修前准备3.6 220kV××线丁刀闸大修作业定置图及围栏图4 220kV××一次变××线××丁刀闸大修作业流程图备注：检修过程中应进行中间验收5 作业程序及作业标准6 验收记录117 作业指导书执行情况评估8 附录13。
隔离开关检修试验作业指导书
隔离开关检修试验作业指导书1 适用范围本作业指导书适用于我段牵引变电所电动、手动隔离开关检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。
2 规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》《牵引变电所安全工作规程》《牵引变电所运行检修规程》《牵引变电所安全工作规程和牵引变电所运行检修规程实施细则》《铁路局营业线施工安全管理实施细则（试行）》4 隔离开关检修、试验4.1 准备工作4.1.1 人员准备作业人员2－3人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。
4.1.2 工具、材料序号名称规格型号单位数量1 试验检测设备套 12 温湿度计0℃－100℃个 13 万用表块 14 呆扳手把≥25 活扳手250mm 把≥2（平口及梅6 螺丝刀把各1花）7 爬梯个 18 卷尺卷 19 传递绳根 110 毛巾张 311 汽油瓶 112 凡士林盒 14.2 作业流程及标准4.3 必要时试验必要时隔离开关可单独或全部进行下列试验项目。
序号试验项目标准及要求1 有机材料支持绝缘端子及提升杆的绝缘电阻1．用2500V兆欧表。
2．用兆欧表测量胶合原件分层电阻。
3．有机材料传动提升杆的绝缘电阻值：大修后不得低于2500兆欧，运行中不得低于1000兆欧。
2 二次回路绝缘电阻1．用1000V兆欧表。
2．绝缘电阻不应小于2兆欧。
（注：手动隔离开关不需此试验）3 操动机构的动作情况1.电动隔离开关电动操作机构在额定操作电压下分合闸动作正常2.手动操作机构操作时灵活，无卡涩3.闭锁装置应可靠4.4 安全风险点分析及安全控制措施序号风险点安全控制措施监控人√1 高空坠落1．登高作业超过2米时必须系安全带。
2．使用梯子时应有专人扶梯，梯子上只能一人作业，使用人字梯时必须有限制开距的拉链。
隔离开关检修作业指导书
迹。
术状态应符合产
④开关开合情况：
品说明书的相关
A检查开关打开时分闸时刀闸角 要 求 。
度、止钉间隙；
B检查开关合闸时，刀闸是否呈
水平状态，两刀闸中心线是否相 吻合。 ⑤接地刀闸开合状态： A接地刀闸开合是否到位； B刀闸接触是否密贴。 ⑥刀闸触头状态： A检查刀闸触头表面有无锈蚀； B检查弹簧片压力； ⑦操作机构状态： A操作机构是否转动灵活； B分合标识是否正确； C传动杆连接是否牢固。 ⑧开关引线状态： A检查引线驰度是否过大或过
积 不 超 过 3 0 0 mm² 。
态 ②当开关绝缘子要求直立安装
不 时，其倾斜度不得超过2°,超过 良 时松开绝缘子底座，添加适量垫
接 地 线
6状 态 不 良
片使其垂直。
①接地线与螺栓连接处松动时， 按标准紧固螺栓；
②接地线锈蚀时：用砂纸对其除 接地线应连接牢
锈，然后涂防腐漆。
固接触良好无烧
伤
开 开关的分、合闸角度不合适时： 关 ①分闸角度不合适时：将开关倒 的 至分闸位置后，先调整交叉连杆
②引线的长度应
③引线与设备线夹连接螺栓松动 能保证当接触悬
时：按标准力矩对螺栓进行紧固。 挂受温度变化偏
④设备线夹有裂纹时，更换。 移时有一定的活
⑤引线有烧伤、断股时，对其进 动余量并不得侵 行更换；散股时，进行绑扎处理。 入限界，引线在其
⑥引线与承力索和接触线连接处 垂直投影与线路
的检修参照“电联结检修工艺”。 钢轨交叉处，应高
开关托架不水平时： 将水平尺放在托架上观察，同时
托架水平，螺栓紧 调整斜撑角钢与水平角钢连接处
固 的位置，直至托架水平，然后将 螺栓紧固。
绝 缘 5子
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
完成安全措施
做好安全措施，工作领导人确认完成安全措施后，通知各作业组开工。
使用作业车时，平台旋转要专人盯控，严防碰伤支柱。作业车要设置相应防倾倒措施。
3
检查测量
① 开关托架状态：
用水平尺检查托架横、纵向是否水平。
② 绝缘子表面状态：
A 检查绝缘子表面是否脏污、有无裂纹；
B检查绝缘子表面有无放电痕迹、有无绝缘老化现象；
D 引线与承力索和接触线连接处电联结线夹的状态。
⑨ 测试绝缘、接地电阻：
A 测试绝缘电阻：先将引线拆除，用2500V兆欧表测量绝缘电阻值是否小于10000兆欧或与上次测量有无明显降低。具体操作，见绝缘电阻测量操作手册。
B 测试接地电阻：用接地电阻测试仪测量接地极接地电阻。具体操作，见接地电阻测量操作手册。
③传动杆与操作机构连接松动时，按照标准紧固法兰盘连接螺栓。
④传动杆安装不垂直时，调整操作机构安装位置，直至其垂直。
隔离开关操作机构应完好无损并加锁，转动部分注润滑油，操作时平稳正确无卡阻和冲击。
11
开关引线状态不良
①开关引线驰度过小：根据安装曲线，将引线与承力索和接触线的连接点向靠近开关方向移动；开关引线驰度过大：根据安装曲线，将引线与承力索和接触线的连接点向远离开关方向移动。
③ 接地线的状态：
A 检查接地线与各部螺栓连接是否紧密；
B 检查接地线表面是否锈蚀；
C 地线并沟线夹内是否有放电痕迹。
④ 开关开合情况：
A 检查开关打开时分闸时刀闸角度、止钉间隙；
B 检查开关合闸时，刀闸是否呈水平状态，两刀闸中心线是否相吻合。
⑤ 接地刀闸开合状态：
A 接地刀闸开合是否到位；
B 刀闸接触是否密贴。
隔离开关检修作业指导书
检修作业指导书
部 件
隔离开关
作业项目
隔离开关检修作业
作业人员
高空作业人员点
1
作业准备
按规程要求填写工作票并交付工作领导人，工作领导人向作业组全体成员宣读工作票、分工并进行安全预想，检查工具、材料。
需要停电作业的项目必须在停电时间内进行，开具第一种工作票。
②引线距接地体的距离小于350mm时，将引线与承力索和接触线的连接点向远离开关方向移动，必要时增加绑扎点。
③引线与设备线夹连接螺栓松动时：按标准力矩对螺栓进行紧固。
④设备线夹有裂纹时，更换。
⑤引线有烧伤、断股时，对其进行更换；散股时，进行绑扎处理。
⑥引线与承力索和接触线连接处的检修参照“电联结检修工艺”。
①接地线与螺栓连接处松动时，按标准紧固螺栓；
②接地线锈蚀时：用砂纸对其除锈，然后涂防腐漆。
接地线应连接牢固接触良好无烧伤
7
开关的分、合闸角度不合适
开关的分、合闸角度不合适时：
①分闸角度不合适时:将开关倒至分闸位置后，先调整交叉连杆的长度，直至分
闸角度符合要求，最后调分闸止钉的间隙1-3mm。
②合闸不呈直线时，先将开关倒至合闸的位置，调交叉连杆，使刀片合闸呈直
②触头表面有锈蚀、烧损痕迹时，对其进行打磨，涂电力复合脂；出现焊着、烧损时进行更换；对触头表面有特殊镀层的按照产品说明书处理。
隔离开关的触头接触面应平整、光滑无损伤，并涂以电力复合脂。
10
操作机构状态不良
①操作机构转动时有卡滞或冲击现象时，对转动部分注入润滑油。
②手动操作机构分合闸与标识不一致时，调整标识，重新安装。
⑩各部螺栓紧固力矩：按标准力矩进行紧固。
①隔离开关应动作可靠、转动灵活，合闸时触头接触良好，引线和连接线的截面与开关的额定电流及所连接的接触网当量截面相适应，引线不得有接头。 ②隔离开关的技术状态应符合产品说明书的相关要求。
4
开关托架不水平
开关托架不水平时：
将水平尺放在托架上观察，同时调整斜撑角钢与水平角钢连接处的位置，直至托架水平，然后将螺栓紧固。
①引线及连接线应连接牢固接触良好，无破损和烧伤，引线距接地体的距离应不小于350mm，引线摆动到极限位置对接地体的距离符合规定。
②引线的长度应能保证当接触悬挂受温度变化偏移时有一定的活动余量并不得侵入限界，引线在其垂直投影与线路钢轨交叉处，应高于工作支接触线300mm以上。
12
绝缘、接地电阻不合格
①对开关绝缘子进行一次绝缘电阻测试，当其测量结果比上次测量结果显著下降时，对该绝缘子进行更换。
线。然后调合闸止钉间隙。
隔离开关的分闸角度及合闸状态应符合产品的技术要求。
8
接地刀闸开合状态超标
① 接地刀闸合后不到位或合后过头，可调整接地刀闸传动拐臂的角度及接地连杆的长度,使其接地符合要求。
② 刀闸接触不密贴或过紧，可调整螺头弹簧片的压力。
9
开关触头状态不良
①触头闭合时以0.05×10mm的塞尺检查，若其插入深度当接触面宽度为50mm及以下时超过4mm（或接触面宽度为60mm以上时超过6mm），则调整刀闸的顶紧螺栓，增加弹簧片的接触压力，使两者密贴，但应保证其开合灵活。
②若测量接地电阻超标，则应对该处添加降阻剂或增加接地极，增加接地极方法见“接地极检修工艺”。
新安装的隔离开关在投入运营前应作交流耐压试验，运行中每年用2500V的兆欧表测量一次绝缘电阻值，与前一次测量结果相比不应有显著下降。
13
各部位螺栓
按标准对各部位螺栓进行紧固，并检查防松措施。
14
办理收工手续
工作领导人确认各作业组工作结束，人员机具均已撤至安全地带后，通知监护人员撤除地线及其它安全措施。
托架水平，螺栓紧固
5
绝缘子状态不良
①按照绝缘子检修工艺要求对开关绝缘子进行检查，脏污时按要求进行清扫维护，损坏时，按要求进行更换。
②当开关绝缘子要求直立安装时，其倾斜度不得超过2°，超过时松开绝缘子底座，添加适量垫片使其垂直。
支持绝缘子应清洁无破损和放电痕迹，瓷釉剥落面积不超过300mm2。
6
接地线状态不良
⑥ 刀闸触头状态：
A 检查刀闸触头表面有无锈蚀；
B 检查弹簧片压力；
⑦ 操作机构状态：
A 操作机构是否转动灵活；
B 分合标识是否正确；
C 传动杆连接是否牢固。
⑧ 开关引线状态：
A 检查引线驰度是否过大或过小；
B 用水平尺和钢卷尺检查引线与钢轨相交处与接触线的高度差300mm；
C 用钢卷尺测量引线与接地体之间的最小绝缘距离是否小于350mm；
工作领导人确认安全措施撤除后，通知驻站联络员申请消除停电作业命令和线路封锁命令。
工作领导人召开收工会，办理收工手续。
15
填写检修记录
按照当天检修情况填写检修记录。
