电流-电压特性曲线方程式
第2章_PN结机理与特性
PN结隧道击穿示意图
雪崩击穿
雪崩击穿示意图
2.5.2 PN结雪崩击穿电压
雪崩击穿条件
∫
Xm
0
α eff dx = 1
单边突变结的雪崩击穿电压
1ε ε UB = S 0 2 q
3/4
8 Ci
−3/4 ND
线性缓变结的雪崩击穿电压
ε ε 2 6.29 −1/5 4 U B = S 0 qa j 3 Ci
第二章 PN结机理与特性
2.1 平衡PN结的机理与特性
2.1.1 PN结的制备与杂质分布
在N型(或P型)半导体单晶片衬底上，分别采用不同的 掺杂方法，使原来半导体的一部分变成P型，（或N 型），那么在P型半导体与N型半导体的交界面处就形 成了PN结，如图
合金法及其杂质分布 合金法制备PN结的基本过程如图所示
平衡PN结载流子浓度分布 a） U（x）分布 b）能带 c）载流子浓 度分布
2.2 正向PN结机理与特性
2.2.1 正向偏置与正向注入效应
正向偏置时PN结势垒变化及其能带图
2.2.2 正向PN结边界少子浓度和少子浓度 分布
1.边界少子浓度
正向PN结少子浓度分布示意图
边界少子浓度是指在空间电荷区靠N区边界XN处的空穴 浓度p（XN）和靠近P区边界XP处的电子浓度n（XP）。
平衡PN结费米能级时处处相等的（证明见教材）
2.1.3 平衡PN结的接触电势差
由于平衡PN结空间电荷区内存在自建电场， 使得N区和P区之间存在电势差，把这个电势 差称为PN结的接触电势差，用UD表示。
ND N A UD = ln q ni2
κT
2.1.4 平衡PN结的载流子浓度分布
晶闸管(可控硅)的结构与工作原理
一、晶闸管的基本结构晶闸管(Semi ｃo ｎdu ｃｔo ｒC ｏnt ｒoll ｅｄ Ｒe ｃｔifier 简称SCR)是一种四层结构（PNPN ）的大功率半导体器件,它同时又被称作可控整流器或可控硅元件。
它有三个引出电极,即阳极（A ）、阴极(Ｋ）和门极（G)。
其符号表示法和器件剖面图如图1所示。
图１ 符号表示法和器件剖面图普通晶闸管是在N 型硅片中双向扩散Ｐ型杂质(铝或硼），形成211P N P 结构，然后在2P 的大部分区域扩散N 型杂质(磷或锑）形成阴极，同时在2P 上引出门极,在1P 区域形成欧姆接触作为阳极。
图2、晶闸管载流子分布二、晶闸管的伏安特性晶闸管导通与关断两个状态是由阳极电压、阳极电流和门极电流共同决定的。
通常用伏安特性曲线来描述它们之间的关系,如图3所示。
图3 晶闸管的伏安特性曲线当晶闸管AK V 加正向电压时，1J 和3J 正偏,2J 反偏,外加电压几乎全部降落在2J 结上,2J 结起到阻断电流的作用。
随着AK V 的增大，只要BO AK V V <，通过阳极电流A I 都很小，因而称此区域为正向阻断状态。
当AK V 增大超过BO V 以后,阳极电流突然增大,特性曲线过负阻过程瞬间变到低电压、大电流状态。
晶闸管流过由负载决定的通态电流T I ，器件压降为１Ｖ左右，特性曲线ＣＤ段对应的状态称为导通状态。
通常将BO V 及其所对应的BO I 称之为正向转折电压和转折电流。
晶闸管导通后能自身维持同态，从通态转换到断态，通常是不用门极信号而是由外部电路控制，即只有当电流小到称为维持电流H I 的某一临界值以下，器件才能被关断。
当晶闸管处于断态（BO AK V V <）时,如果使得门极相对于阴极为正,给门极通以电流G I ，那么晶闸管将在较低的电压下转折导通。
转折电压BO V 以及转折电流BO I 都是G I 的函数,G I 越大，BO V 越小。
如图3所示，晶闸管一旦导通后，即使去除门极信号,器件仍然然导通。
恒定电流典型例题(比较好的)
恒定电流典型例题欧姆定律【例1】 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带电量为3 C ；那么电解槽中电流大小为多少?【解析】 正负电荷向相反方向运动形成电流的方向是一致的，因此在计算电流，I =q /t 时，q 应是正负电量绝对值之和．I =(2C+3 C)/10 s=0.5 A ．【点拨】 正负电荷向相反方向运动计算电流时，q 应是正负电量绝对值之和．【例2】电路中有一段导体，给它加上3V 的电压时，通过它的电流为2mA ，可知这段导体的电阻为 Ω;如果给它两端加2V 的电压，它的电阻为 Ω.如果在它的两端不加电压，它的电阻为 Ω. 【解析】由电阻的定义式可得导体的电阻为Ω⨯=Ω⨯==-33105.11023I U R 【点拨】导体的电阻是由导体自身性质决定的，与它两端是否加电压及电压的大小无关．所以三个空均应填1500Ω．【例3】 加在某段导体两端电压变为原来的3倍时，导体中的电流就增加0.9 A ，如果所加电压变为原来的1/2时，导体中的电流将变为 A ．分析：在利用部分电路欧姆定律时，要特别注意I 、U 、R 各量间的对应关系，本题中没有说明温度的变化，就认为导体的电阻不变.【解析】设该段导体的电阻为R ，依题意总有IU R =．当导体两端的电压变为原来的3倍时，依题意有9.03+=RUR U ①当电压变为原来的1/2时，导体中的电流应为R U 2/从①式可解得 A 45.0==RU I从而可知 A 225.022/==I RU【点拨】此题考查部分电路欧姆定律的应用,无论U 、I 怎样变化导体的电阻是不变的，因此利用IU I U R ∆∆==可解此题． 【例4】 如图14-1-1所示为A 、B 两个导体的伏安特性曲线．(1)A 、B 电阻之比R A :R B 为 . (2)若两个导体中电流相等(不为零)时，电压之比U A ：U B 为 ；(3)若两个导体的电压相等(不为零)时电流之比I A ：I B为 .【解析】(1)在I －U 图象中．电阻的大小等电阻定律电阻率图14-2-1【解析】本题的思路是：U-I 图象中，图线的斜率表示电阻，斜率越大．电阻越大．如果图线是曲线，则表示导体中通过不同的电压、电流时它的电阻是变化的．灯泡在电压加大的过程中，灯丝中的电流增大，温度升高，而金属的电阻率随着温度升高而增大，所以灯丝在加大电压的过程中电阻不断增大，U-I 图线中曲线某点的斜率应不断增大．A 图斜率不变，表示电阻不变；C 图斜率减小，表示电阻变小；D 图斜率先变大后变小，表示电阻先变大后变小；上述三种情况显然都不符合实际·只有B 图斜率不断增大，表示电阻不断变大，这是符合实际的．答案：ACD ．【点拨】本题考查了两个方面的知识,其一考查了对U-I 图象的物理意义的理解.其二,考查了金属电阻率随温度升高而增大的基本知识.我们通过本题的解答应理解平时用灯泡上的标称电压和标称功率通过公式PU R 2=计算出来的电阻值应是灯泡正常工作时的阻值,灯泡不工作时用欧姆表测出的电阻值大大小于灯泡正常工作时的阻值.1．（综合题）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的四倍，把另一根两次对折后绞合在一起，则它们的电阻之比是多少?【解析】由于两根导线完全相同，即体积相等， 无论拉长还是对折后，其体积仍相等．从而可以确定出形变之后的长度和截面积之比，从而确定出电阻之比．设原导体的电阻为SL R ρ=，拉长后长度变为4L ，其截面积S S 41=',R S L R 164141==ρ，四折后长度变为41L ，其截面积为S S 4='',它的电阻变为R S LR 1614412== ,故1:256161:16:21==R R2．（应用题） A 、B 两地相距40 km ，从A 到B 两条输电线的总电阻为800Ω．若A 、B 之间的某处E 两条线路发生短路．为查明短路地点，在A 处接上电源，测得电压表示数为10 V ，电流表示数为40 mA ．求短路处距A 多远?【解析】根据题意，画出电路如图14-2-2所示，.A 、B 两地相距l 1=40 km ，原输电线总长2l 1=80 km ，电阻R 1=800 Ω．设短路处距A 端l 2,其间输电线电阻Ω=⨯==-25010401032IU R 212122R ,l l R S L R ==ρkm 5.12408002501122=⨯==l R R l短路处距A 端12.5 km ．3．（创新题）如图14-2-3所示，两个横截面不同、长度相等的均匀铜棒接在电路中，两端电压为U ，则( )A ．通过两棒的电流相等B ．两棒的自由电子定向移动的平均速 率不同C ．两棒内的电场强度不同，细棒内场 强E 1大于粗棒内场强E 2D ．细棒的端电压U１大于粗棒的端电压U 2图14-2-3【解析】ABCD电功和电功率【例1】 一只标有“110 V ，10 W"字样的灯泡：(1)它的电阻是多大?(2)正常工作时的电流多大?(3)如果接在100 V 的电路中，它的实际功率多大?(4)它正常工作多少时间消耗1 kW ·h 电? 【解析】 (1)灯泡的电阻）（额额Ω===12101011022P U R (2)09.011010===额额额U P I (A) (3)因灯泡电阻一定，由RU P 2=得，22额实额实：：U U PP =3.8101101002222=⨯==额额实实P U U P W (4)1 kW ·h=3.6×106J ，由W =Pt 得s 106.310106.356⨯=⨯==P W t【点拨】 灯泡可看成是纯电阻用电器，并且认为它的电阻值保持不变．正确使用PU R 2=，R U P 2=，PW t =几个基本公式，并注意区别P 、U 、I 是额定值还是实际值．【例2】 对计算任何类型的用电器的电功率都适用的公式是 ( ) A ．P =I 2R B ．P =U 2/R C ．P =UI D ．P =W /t【解析】D 是定义式，C 是通过定义式推导而得，而A 、B 都是通过欧姆定律推导，所以A 、B 只适用于纯电阻电路．选CD ．【点拨】 通过该道题理解电流做功的过程，即是电能转化成其他形式能的过程．要区分电功率和热功率以及电功和电热．【例3】 若不考虑灯丝电阻随温度变化的因素，把一只标有“220V ，100W”的灯泡接入电压为110V 的电路中，灯泡的实际功率是 ( )1．（综合题） 两个白炽灯泡A (220V ，100W)和B (220V ，40W)串联后接在电路中，通电后哪个灯较亮?电灯中的电流最大等于多少?此时两灯所加上的电压是多大?两灯的实际总电功率是多少?(不考虑温度对电阻的影响)【解析】 根据P =U 2/R 可计算出两灯泡的电阻分别为 R A =U 2/P =2202/100Ω=484Ω， R B =U 2/P =2202/40Ω=1210Ω,根据P =IU ，可计算出两灯泡的额定电流分别为 I A =P /U =100/220A=0.45A ， I B =P /U =40/220A=0.18A.当两个灯泡串联时，通过它们的电流一定相等，因此电阻大的灯泡功率大，所以它们接入电路后B 灯较亮． 电路中的电流不能超过串联灯泡中额定电流最小的电流值，本题中不能超过I B =0.18A ．为了不超过电流值，加在白炽灯两端的总电压不能超过U =I B (R A +R B )=308V (或U A ：U B =R A ：R B =2：5，U =U A +U B =220V+0.4×220V =308V)．此时两灯的实际功率为W 562=+=）（B A B R R I P (或P A ：P B = R A ：R B =2：5，P =P A + P B =40W+0.4×40W=56W).2．（应用题） 如图14-5-1所示为电动机提升重物的装置，电动机线圈电阻为r =1Ω，电动机两端电压为5V ，电路中的电流为1A ，物体A 重20N ，不计摩擦力，求： (1)电动机线圈电阻上消耗的热功率是多少? (2)电动机输入功率和输出功率各是多少? (3)10s 内，可以把重物A 匀速提升多高? (4)这台电动机的机械效率是多少?图14-5-1【解析】对电动机而言，电流做功的功率就是输入功率，电流经过电动机线圈电阻时产生一定的热功率，两个功率的差即为输出功率． (1)根据焦耳定律，热功率应为P Q =I 2r =l 2×lW=lW ．(2)电功率等于输入电流与电动机两端电压的乘积P 入=IU =l×5W=5W ．输出功率等于输入功率减去发热消耗的功率P 出=P 入－P Q =5W －lW=4W ．(3)电动机输出的功率用来提升重物转化为机械功率，在10s 内P 出t =mgh ．解得m 2m 20104=⨯==mg t P h 出 (4)机械效率 %80==入出P P η闭合电路欧姆定律【例1】 电动势为2 V 的电源与一个阻值为9Ω的电阻构成闭和回路，测得电源两端电压为1.8 V ，求电源的内电阻．【解析】画出如图14-6-2的电路图，U 外 =1.8 V 由E =U 外 +U 内得U 内=0.2 V ，I= U 外/R =0.2A ，r = U 内/I =1Ω．图14-6-2【点拨】闭合电路欧姆定律和部分电路欧姆定律往往结合起来应用．【例2】 在如图14-6-3所示的电路中，电阻R l =100Ω，R 2=300Ω，电源和电流表内阻均可不计．当两个电键S 1、S 2都断开或都闭合时，电流表的读数是相同的，求电阻R 的阻值．【解析】 当两个电键S 1、S 2都断开时，电阻R 1、R 3和R 组成串联电路，经过它们的电流与电流表读数是相同的，设这个电流为I ，则根据闭合电路欧姆定律可得E =I (R 1+R 3+R )=(400+R )I ． ①当两个电键S 1、S 2都闭合时，电阻R 被 图14-6-3短路，R 1和R 2并联后再与R 3串联，其等效电阻为Ω=Ω+Ω+⨯=++='7270030060010060010032121R R R R R R此时流过电源的电流为流过R 1，和R 2的电流的总和，其中流过R 1的电流为I ，根据并联电路电流分配关系可得，流过电源的电流为I I I R R R I 67600600100221=+=+='根据闭合电路欧姆定律有 450=''=R I E I②联立①②两式得 R =50 Ω【点拨】 首先要分别弄清楚电键都断开和都闭合时两个电路中各元件的相互连接关系，根据闭合电路欧姆定律列出以电流表读数及待求电阻为变量的方程式，再设法利用方程进行求解．串、并联电路是最基本的电路结构形式，在复杂的电路中，当串、并联的连接关系不明显时，要对电路进行简化，之后，将外电阻表达出来，用闭合电路欧姆定律列方程，找出物理量之间的关系，这就是解这类题的基本思路．【例3】在如图14-6-4所示的电路中，在滑动变阻器R 2的滑动头向下移动的过程中，电压表V 和电流表A 的示数变化情况如何?【解析】R 2的滑动头向下移动的过程中变阻器的电阻增大，则外电路总电阻也增大，据串联电路的特点(外电路与内阻串联)，路端电压也增大，即电压表V 读数增大．据欧姆定律：总电阻增大，电路中总电流I 定要减少，又因为R 1不变，所以IR 1减少，由上分析路端电压增大，所以R 2、R 3。
第11章 伏安与极谱法
现代极谱仪
一、直流极谱的基本装置
1、组成及特点
指示电极（滴汞电极，阴极） 表面积小且存在浓差极化，是 极化电极 (1)电极 参比电极（甘汞电极，阳极） 表面积大，是非极化电极 辅助电极（电流大时）：铂电极
(2)电解液
浓度稀，加入了大量惰性电解质、 极大抑制剂，并通N2除氧
滴 汞 电 极
(3)电子线路(电源、伏特表、检流计)
dc ( ) x 0 dx
b s co co
s 本体溶液中反应物浓度 o
反应物扩散时间
扩散层厚度
Dot
一、极限扩散电流
2、电极表面扩散电流（i）大小 ——法拉第定律
电极表面积
dN o i nFA dt
单位时间内 到达电极表 面反应物的 物质的量
决定电极表面任一时间扩 散电流大小的因素：
Dot
一、极限扩散电流
3、电极表面极限扩散电流（id）大小
i nFADo
b s co co
当cos=0时，i有最大值
id nFADo
b co
（极限扩散电流方程，柯泰尔方程）
极限扩散电流的特点： 极限扩散电流的大小与本体溶液中反应物浓度成正比， 且随扩散层厚度（电极反应时间）的增加而蟀衰减
id = 607 n D1/2 m2/31/6 C
毛细管常数 扩散电流常数 由被测物和介质 与滴汞电极的汞 柱高度有关 决定，与滴汞电 极无关
★ 在扩散电流常数和 被测物浓度固定时：
id ∝ h1/2＝K h1/2
滴汞电极的汞柱高度
★ 在扩散电流常数和毛 i ∝C = KC 细管常数固定（测定 d 条件和体系固定）时： ——极谱法进行定量分析的理论依据
直流伺服电机实验报告
直流电机的特性测试一、实验要求在实验台上测试直流电机机械特性、工作特性、调速特性（空载）和动态特性，其中测试机械特性时分别测试电压、电流、转速和扭矩四个参数，根据测试结果拟合转速—转矩特性（机械特性），并以X 轴为电流，拟合电流—电压特性、电流—转速特性、电流—转矩特性，绘制电机输入功率、输出功率和效率曲线，即绘制电机综合特性曲线。
然后在空载情况下测试电机的调速特性，即最低稳定转速和额定电压下的最高转速，即调速特性；最后测试不同负载和不同转速阶跃下电机的动态特性。
二、实验原理1、直流电机的机械特性直流电机在稳态运行下，有下列方程式：电枢电动势 e E C n =Φ （1-1） 电磁转矩 e m T C I =Φ （1-2） 电压平衡方程 U E IR =+ （1-3）联立求解上述方程式，可以得到以下方程：2e e e m U Rn T C C C =-ΦΦ（1-4） 式中 R ——电枢回路总电阻 Φ——励磁磁通 e C ——电动势常数 m C ——转矩常数 U ——电枢电压 e T ——电磁转矩n ——电机转速在式（1-4）中，当输入电枢电压U 保持不变时，电机的转速n 随电磁转矩eT 变化而变化的规律，称为直流电机的机械特性。
2、直流电机的工作特性因为直流电机的励磁恒定，由式（1-2）知，电枢电流正比于电磁转矩。
另外，将式（1-2）代入式（1-4）后得到以下方程：e e U Rn I C C =-ΦΦ（1-5） 由上式知，当输入电枢电压一定时，转速是随电枢电流的变化而线性变化的。
3、直流电机的调速特性直流电机的调速方法有三种：调节电枢电压、调节励磁磁通和改变电枢附加电阻。
本实验采取调节电枢电压的方法来实现直流电机的调速。
当电磁转矩一定时，电机的稳态转速会随电枢电压的变化而线性变化，如式（1-4）中所示。
4、直流电机的动态特性直流电机的启动存在一个过渡过程，在此过程中，电机的转速、电流及转矩等物理量随时间变化的规律，叫做直流电机的动态特性。

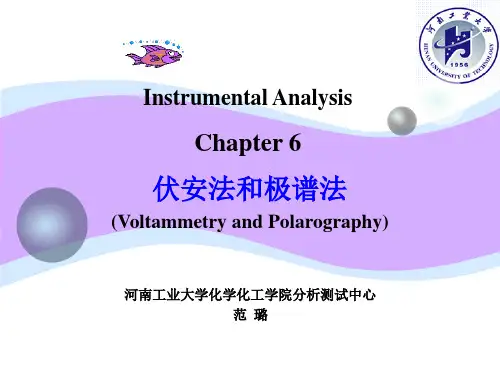

极谱法
电位分析 电位、电动势 -电解分析 电重量、电量 大面积 伏安法 电 流 小面积
无浓差极化 趋于 0 尽量减小极化 有电流 完全浓差极化 有电流
用途：定性和定量分析。
研究各种介质中的氧化还原过程 表面吸附过程 化学修饰 电极表面电子转移机制
电流骤升。
φ
3. ④～⑤段
当外加电压增加到一定数值时，（平衡），电流不再增加， 达到一个极值——极限电流id,或极限扩散电流。 电极表面溶液内的c镉离子→0，电极反应速度不变，电流不 随外加电压的增加而增加。电解电流仅受扩散速度控制，而每 种离子的扩散速度是一定的，所以电流为常数。 定量的依据 id = Kc 极限电流的条件：浓差极化
C0 Cd2+
体系处于去极化状态
现象： 电位增加→电流增加→滴汞电极 表面Cd2+浓度迅速减少，电流变 化。
当电极表面发生反应时，待测离子浓度降低，其周围形成 扩散层，电极表面附近的不同区域出现离子浓度差。
δ1 ct1 ct3 ct2 δ1 δ1
扩散层与浓度极化
浓度与扩散时间的关系
外加电压继续增加，这时电流的大小完全受溶液浓度c 来控制,
浓差极化：在有电流流过电极时，由于溶液中离子的扩散速度 跟不上电极反应速度而导致电极表面附近的离子浓 度与本体溶液中不同，从而使有电流流过电极时的 电极电位值与平衡电极电位产生偏差的现象。
扩散(Diffusion)----液相中粒子的运动方式
当溶液中粒子存在浓度梯度时,这种粒子从高浓度向低浓度 的移动过程.由于电极反应造成的这种现象,成为“浓差极化”. 溶质相对溶剂的运动 对流(convection) 所谓的对流, 即粒子随着流动的液体而移动.显然,这是溶液 中的溶质和溶剂同时移动.有两种形式:a.自然对流和b.强制对流. 电迁(migrition) 在电场作用下,荷正电粒子向负极移动,荷负电粒子向正极 移动.
伏安特性图
第3节电阻、电容、电感元件及其特性在我们研究的电路中一般含有电阻元件、电容元件、电感元件和电源元件（如图1.11所示），这些元件都属于二端元件，它们都只有两个端钮与其它元件相连接。
其中电阻元件、电容元件、电感元件不产生能量，称为无源元件；电源元件是电路中提供能量的元件，称为有源元件。
上述二端元件两端钮间的电压与通过它的电流之间都有确定的约束关系，这种关系叫作元件的伏安特性。
该特性由元件性质决定，元件不同，其伏安特性不同。
这种由元件的性质给元件中通过的电流、元件两端的电压施加的约束又称为元件约束。
用来表示伏安特性的数学方程式称为该元件的特性方程或约束方程。
1．3．1 电阻元件及欧姆定律1．电阻元件的图形、文字符号电阻器是具有一定电阻值的元器件，在电路中用于控制电流、电压和控制放大了的信号等。
电阻器通常就叫电阻，在电路图中用字母“R”或“r”表示，电路图中常用电阻器的符号如图1．1２所示。
电阻器的SI（国际单位制）单位是欧姆，简称欧，通常用符号“Ω”表示。
常用的单位还有“KΩ”“MΩ”，它们的换算关系如下：1MΩ=1000KΩ=1000000Ω电阻元件是从实际电阻器抽象出来的理想化模型，是代表电路中消耗电能这一物理现象的理想二端元件。
如电灯泡、电炉、电烙铁等这类实际电阻器，当忽略其电感等作用时，可将它们抽象为仅具有消耗电能的电阻元件。
电阻元件的倒数称为电导，用字母G表示，即电导的SI单位为西门子，简称西，通常用符号“S”表示。
电导也是表征电阻元件特性的参数，它反映的是电阻元件的导电能力。
2．电阻元件的特性电阻元件的伏安特性，可以用电流为横坐标，电压为纵坐标的直角坐标平面上的曲线来表示，称为电阻元件的伏安特性曲线。
如果伏安特性曲线是一条过原点的直线，如图1．1３（a）所示，这样的电阻元件称为线性电阻元件，线性电阻元件在电路图中用图1．1３（b）所示的图形符号表示。
在工程上，还有许多电阻元件，其伏安特性曲线是一条过原点的曲线，这样的电阻元件称为非线性电阻元件。
电源外特性
（3）缓降特性
• 电压、电流负反馈始终同时采用，根据式(4)，当 Ugu≠0时，Ugi≠0，即得：
∂U f / ∂I f = K 2 nf / K1m （7） • • 由上式可是知，得到的外特性是斜降的，如图13 中曲线3所示 • 电压大于一定值时只取电流负反馈，当电压小 于此值时，同时采用电流负反馈和电压负反馈，分 别根据以上两式，可得如图13中曲线4所示的恒流 加外拖特性。此外，还可获得其他形状的外特性。
(1)恒压特性的获得 • 只取决电压负反馈时，即mUf≠0，nIf=0，根 据公式(4)得到: Ugu-mUf=0 即Uf= Ugu/m （5） 式中，m为分压比，为常数。 Uf取决于Ugu，Ugu一经给定后不变。则 电源输出电压Uf也不变，即只用电压负反馈 时可得到恒压外特性，如图13中曲线1所示。
2、熔化极弧焊
（1）等速送丝控制系统的熔化极弧焊 CO2/MAG、MIG焊或细丝的直流埋弧自动焊 一般工作于电弧静特性的上升段，电源外特 性为下降、平、微升都可以满足“电源— 电弧”系统稳定条件。图10所示了电弧静 特性为上升形状时，电源外特性对电流偏 差的影响。
图 10 电源外特性对电流偏差的影响
图 9 弧长变化引起的电流偏移
• 使用图9中曲线3所示的垂降外特性的电源， 焊接工艺参数是最稳定的，电弧弹性也是 最好的。但是其Iwd过小，容易造成引弧困 难，电弧推力弱，熔深浅，而且熔滴过渡 困难，故一般采用恒流带外拖的弧焊电源， 如图5所示。它即可体现恒流特性使焊接工 艺参数稳定的特点，又通过外拖增大短路 电流，提高引弧性能和电弧熔透能力。而 且可以根据焊条类型，板厚和工件位置的 不同来调节外拖拐点和外拖部分斜率，使 熔深过渡有合适的推力，从而得到稳定的 焊接过程和良好的焊缝成形。
电压源和电流源的等效变换
1．5电压源和电流源的等效变换实际使用的电源，按其外特性，可分为电压源和电流源。
当一个电压源和一个电流源能够为同一个负载提供相同的电压、电流和功率时，这两个电源对该负载来说是等效的，可以互相置换，这种置换称为等效变换。
下面来讨论电压源和电流源的等效变换。
1．5．1 电压源在电路分析课程中，将能够向外电路提供电压的器件称为电压源。
如，电池，发电机等均是电压源。
在物理学中，电池表示成电动势E和内阻R相串联的电路模型，电池是一个典型的电压源，所以，电压源也可表示成电动势和内阻相串联的电路模型。
为了利用KVL的方便，对电压源特性进行标定时，通常不使用电动势E，而改用电压源所能输出的恒压值US，如图1-30（a）所示虚线框内部的电路。
图中电压源旁的箭头为US的参考方向。
注意： US 和E是不同性质的两个物理量，US是描述电压源所能输出的恒值电压，该值的大小与E相等，设定的参考方向与E相反。
当电压源与负载电阻RL相连时，根据KVL可得描述电压源外特性的函数式。
描述理想化电压源外特性的函数式是（1-57）由式1-57可见，理想化电压源的外特性曲线是直线，如图1-30（b）所示，图1-30（b）又称为电压源伏（U）-安（A）特性曲线。
图1-30（b）纵轴上的点，为电压源输出电流等于0的情况，相当于电压源处在开路的状态下。
当电压源开路时，电压源的输出电压U就等于US ，所以，US的值等于电压源的开路电压。
图1=30（b）横轴上的点，为电压源输出电压等于0的情况，相当于电压源处在短路的状态下（实际上这是不允许的），电压源输出电流为IS ，所以，IS称为短路电流。
计算短路电流的表达式为（1-58）U=f（I）曲线的斜率为R0，R越小，斜率越小，直线越平坦。
当R=0时，电源外特性曲线是一条平行与I轴的直线。
具有这种外特性曲线的电压源输出电压保持恒定值US，这种电压源称为理想电压源，简称恒压源。
将图1-30（a）虚线框内部电路的电阻R去掉，剩下的电路就是恒压源电路的模型。
直流电机的的基本方程式和运行特性
+U -
电势方程: Ea U IaБайду номын сангаасa 2U
I
U
Ia
(ra
2U Ia
)
U
Ia Ra
U I f (rf r ) I f Rf
If
nT1
T T0
Ia Ea
式中: Ra －电枢电阻
Rf Φ
Rf rf r －励磁回路总电阻
rf －励磁绕组电阻
rΩ
并励发电机
r －励磁绕组调节电阻 注：发电机中必有 Ea>U
① 负载特性 n＝常数、I＝常数时，U=f(If)的关系。其中，当I＝0 时的特性U0=f(If)称为发电机的空载特性
② 外特性
n＝常数、If＝常数（并励时Rf＝常数）时，U=f(I) 的关系
③调节特性 n＝常数、U＝常数时，If=f(I)的关系
19.2.1 它励直流发电机的空载特性 + U
-
定义：n=常数，I=0时，U0=f(If)的关系
P2
其中 p pm pFe pad pCuf pCua
注：额定负载时，直流发电机的效率与容量有关。10kW以下的 小电机，效率为75％～88.5％；10～100kW的电机，效率为85 ％～90％；100～1000kW的电机效率为88％～93％
例 一台四极并励直流发电机的额定数据为：PN=6kW, UN=230V,
nN=1450r/min,电枢回路电阻ra=0.92Ω,励磁回路的电阻 Rf=177Ω,2ΔU=2V，损耗pFe＋pm＝295W。试求额定负载下的 电磁功率、电磁转矩及效率（杂散损耗取输出功率的1％）。
解：额定电流
IN
PN UN
5伏安法
参比电极的表面积很大，没有明显的浓差极化现象，它的电位 很稳定，不随外加电压变化而变化。极谱波的产生是由于在极 化电极上出现浓差极化现象而引起的，所以其电流－电位曲线 称为极化曲线，极谱的名称也由此而来。
20
2）电解条件的特殊性
浓差极化现象的出现，一般需具有以下几个条件： （1）极化电极的表面积要小，这样电流密度就很大， 单位面积上起电极反应的离子数量就很多，就易于趋于零； （2）溶液中被测定物质的浓度要低，也就容易趋近于 零； （3）溶液不搅拌，有利于在电极表面附近建立扩散层。 电解过程在静止不搅拌的情况下进行。
14
极限扩散电流 id 和半波电位 E1/2
达到平衡时，电解电流仅受扩散运动控制，极限扩散电流id 与溶液中待测离子浓度成正比，这是极谱定量分析的依据。 极谱图上扩散电流为极限 扩散电流一半时（图中③ 处）滴汞电极的电位叫半 波电位（E1/2 ）。当溶液 的组成和温度一致时，每 种物质的半波电位是一定 的，不随其浓度的变化而 变化，这是定性的依据。
3
志海 方洛 益夫 三斯 基 和
发 明 的 第 一 台 极 谱 仪
海洛夫斯基讲学
4
§5-1 极谱分析的基本原理
极谱分析法（Polarography）：采用滴汞电极作工 作电极，其电极表面作周期性更新的一种伏安分析 方法。包括早期的极谱法和以后发展起来的方波极 谱和脉冲极谱法等。
直流极谱法是现代伏安分析法的基础。
在1mol/L KCl底液中，不同 浓度的Cd2+极谱波
26
1. 同一离子在不同溶液中，半波电位不同。金属络 离子比简单金属离子的半波电位要负，稳定常数越 大，半波电位越负； 2. 两离子的半波电位接近 或重叠时，选用不同底液， 可有效分离，如Cd2+和Tl+ 在NH3和NH4Cl溶液中可分 离（ Cd2+生成络离子）；
电工技术基础
电工技术基础第一章电路模型及电路定律一、电路的组成及功能：1．电路的组成：电路是为了某种需要而将某些电工设备或元件按一定方式组合起来的电流通路。
由电源、负载和中间环节3部分组成。
2．电路的主要功能：①进行能量的转换、传输和分配。
②实现信号的传递、存储和处理。
二、电流：电荷的定向移动形成电流。
电流大小：单位时间内通过导体截面的电量。
正电荷运动方向规定为电流的实际方向。
电流的方向用箭头或双下标变量表示。
任意假设的电流方向称为电流的参考方向。
如果求出的电流值为正，说明参考方向与实际方向一致，否则说明参考方向与实际方向相反。
三、电压、电位和电动势：1．电压：单位正电荷由a 点移至b 点电场力所做的功称为a 、b 点两点间的电压。
电压的实际方向规定由电位高处指向电位低处。
与电流方向的处理方法类似，可任选一为电压的参考方向。
例：当ua =3V ，ub = 2V 时 u1 =1V ， u2 =－1V最后求得的u 为正值，说明电压的实际方向与参考方向一致，否则说明两者相反。
对一个元件，电流参考方向和电压参考方向可以相互独立地任意确定，但为了方便起见，常常将其取为一致，称关联方向；如不一致，称非关联方向。
如果采用关联方向，在标示时标出一种即可。
如果采用非关联方向，则必须全部标示。
2.电位：单位正电荷由电路中某点移至参考点电场力所做的功，称为该点电位。
电路中a 、b 点两点间的电压等于a 、b 两点的电位差。
3．电动势：外力克服电场力把单位正电荷从电源的负极搬运到正极所做的功，称为电源的电动势。
电动势是衡量外力即非静电力做功能力的物理量。
电动势的实际方向与电压实际方向相反，规定为由负极指向正极。
四、电功率：电场力在单位时间内所做的功称为电功率，简称功率。
p ＞0时吸收功率，p ＜0时放出功率。
功率与电流、电压的关系：关联方向时：p =ui 非关联方向时：p =－ui例：求图示各元件的功率.（a ）关联方向：P=UI=5×2=10W ，P>0，吸收10W 功率。
1电路基本概念和定律(1-3)
1.4.2 电流源
电流源是由电流 IS 和内阻 R0 并联的电源的 电路模型。
U0=ISR0 U
电流源
理 想 电 流 源
I IS R0
U R0 U － +
RL
电流源模型 由上图电路可得: I
U O I IS IS R0 若 R0 = 电流源的外特性 理想电流源 : I IS 若 R0 >>RL ，I IS ，可近似认为是理想电流源。
i C －
+ u
电感: 电路中储存磁场能的理想元件
符号：
i
L + u －
14
（二）有源元件
1.理想电压源
（2）伏安特性与符号
U
US
（1）特点
u =u S R0=0
O
+
US
输出电压为us，由电源本身 确定，与流过电压源的电 流无关，电流由外电路确 定
I
+
I
U=定值
-
15
2.理想电流源
（2）伏安曲线与符号
理想电压源（恒压源） I + E _ + U _ E RL O
U
I
外特性曲线 特点: (1) 内阻R0 = 0 (2) 输出电压是一定值，恒等于电动势。 对直流电压，有 U = E。 (3) 恒压源中的电流由外电路决定。 设 E = 10 V，接上RL 后，恒压源对外输出电流。 例 1： 当 RL= 1 时， U = 10 V，I = 10A 电压恒定，电 当 RL = 10 时， U = 10 V，I = 1A 流随负载变化
扬声器 话筒 放大器
将语音转换 为电信号 (信号源)
信号转换、放 大、信号处理 (中间环节)
2010年高考试题——理综(浙江卷)-复兰高考名师在线精编解析版
在做试卷之前，给大家推荐一个视频学习网站，我之前很长时间一直是做试卷之后，再到这上面去找一些相关的学习视频再复习一遍，效果要比只做试题要好很多，真不是打广告。
如果你有上网的条件，建议你也去学习一下，全站所有的视频都是免费的。
◆高考语文类在线听课地址：/yuwen◆高考数学类在线听课地址：/shuxue◆高考英语类在线听课地址：/yingyu◆高考化学类在线听课地址：/huaxue◆高考物理类在线听课地址：/wuli其他学科的大家自己去找吧！◆高考在线题库：/exams2010年普通高等学校招生全国统一考试（浙江卷）理科综合能力测试非择题部分（共120分）一、选择题（本题共17小题。
在每小题给出的四个选项中，只有一符合题目要求的。
）1.乙肝疫苗的接种需在一定时期内间隔注射三次，其目的是A.使机体积累更多数量的疫苗B.使机体产生更多数量的淋巴细胞C.使机体产生更多数量的抗体和淋巴细胞D.使机体产生更强的非特异性免疫2.在用基因工程技术构建抗除草剂的转基因烟草过程中，下列操作错误的是A.用限制性核酸内切酶切割烟草茶叶病毒的核酸B.用DNA连接酶连接经切割的抗除草剂基因和载体C.将重组DNA分子导入烟草原生质体D.用含除草剂的培养基筛选转基因烟草细胞3.某生态系统中生活着多种植食性动物，其中某一植食性动物种群个体数量的变化如图所示。
若不考虑该系统内翻转课堂（）生物个体的迁入与迁出，下列关于该种群个体数量变化的叙述，错误．．的是A.若a点时环境因素发生变化，但食物量不变，则a点以后个体数量变化不符合逻辑斯谛增长B.若该种群出生率提高，个体数量的增加也不会大幅走过b点C.天敌的大量捕食会导致该种群个体数量下降，下降趋势与b-c段相似D.年龄结构变动会导致该种群个体数量发生波动，波动趋势与c-d段相似4.下列关于动物细胞培养的叙述，正确的是A.培养保留接触抵制的细胞在培养瓶壁上可形成多层细胞B.克隆培养法培养过程上多数细胞的基因型会发生改变C.二倍体细胞的传代培养次数通常是无限的D.恶性细胞系的细胞可进行传代培养5.下图①-⑤依次表示蛙坐骨神经爱到刺激后的电位变化过程。
《微电子与集成电路设计导论》第三章 半导体器件物理基础
Introduction to microelectronics and integrated circuit design
第三章 半导体器件物理基础
本节内容_ p-n结
热平衡状态下的p-n结 耗尽区 耗尽层势垒电容 电流-电压特性 结击穿
图3.1.1 （a）PN结的简化结构图； （b）理想均匀掺杂PN结的掺杂剖面
右图显示室温下硅和砷化镓p-n结 107
测量的正向特性．在低电流区域，复
合电流占优势， 等于2；在较高的
电流区域，扩散电流占优势， 接 近1．
10
9
0
Si 1 GaAs
1
2 2
0.2 0.4 0.6 0.8 1.0 1.2 VF /V
图 3.19 300K硅和砷化镓二极管的正向电流－电压特性比较. 虚线表示不同理想系数的 斜率
s
qND
s
(x
xn )
（b）
－N A W
E 0
x
0 x xn 其中E 是存在x＝0处的最大电场 m
－E m
面积＝Vbi
图3.8 (a)在热平衡时，(空a间)热电平荷在衡耗时尽空区的间分电布荷．在(b)电耗场尽分区布．的阴分影布面积为内建电势
Em
qND xn
s
qN A x p
s
(b)电场分布。阴影面积为内建电势
(a) 正向偏压
104 106 108 1010
225C 175 125 75 25
1012 102
100
102
VR /V
(b) 反向偏压
ND－NA
ND－NA
线性缓变结（linearly graded junction）
