体育馆初步设计说明
体育馆初步设计说明书
Xxx体育馆初设说明书经理：总负责人；项目主持：xxx设计有限公司xxxxx年xxx月暖通初设说明一、设计依据1．采暖通风与空气调节设计规范（GBJ19-87）2．采暖通风设计手册3．建筑设计防火规范（GBJ16-87）4．建设专业提供的本工程设计图纸二、设计内容1．空调设计2．通风及排烟设计三、室外气象参数1．夏季空调干球温度33.5℃2．夏季空调湿球温度22.8℃3．夏季空调日平均温度29℃4．夏季通风干球温度24℃5．冬季空调干球温度－9℃6．冬季通风干球温度1℃7．冬季空调相对湿度60%8．主导风向及频率夏季 C 12% NNE 9%冬季NNE 19%9．大气压力夏季1001.7Pa冬季1023.3Pa10．室外风压夏季 2.6m/s冬季 2.7m/s四、室内设计参数（如下表）五、制冷及空调设计本工程根据使用性质不同分成集中空调及分体空调两部分，比赛大厅、检录厅、门厅、休息厅、运动员更衣室、贵宾休息室等为集中空调，其余房间如乒乓球馆、体操房、健身房、办公室等为分体空调。
（一）集中空调1．集中空调冷、热负荷1）夏季空调总冷负荷：kcal/h2）冬季空调总热负荷：kcal/h2．空调主要设备布置本工程集中空调主要设备有两台风冷式冷、热水机组，其型号为FRTD600，两台ZK80组合式空气处理机组，其风量为80000m3/h，三台循环水泵，每台供水量120m3/h，一组全自动软水器及一个1000×1000×1200（高）膨胀水箱，其中冷水机组及空气处理机安装在门厅上方室外屋顶上，循环水泵及软水器安置在地下机房内，膨胀水箱安装在屋顶钢行架上。
3．空调系统形式及区域化分比赛大厅、运动员休息室、贵宾室、裁判休息室及中央分线室等为单风道低风速全空气空调系统。
门厅、检录厅、休息厅为风机盘管加新风系统。
4．空气处理及气流组织（全空气空调系统）全空气空调系统是通过设于门厅上方室外屋顶上的二台空气处理机组将空气进行初效过滤、冷却或加热后经设于大厅屋顶钢行架上的送风管，由若干旋流风口垂直送入室内，比赛场地空气风速≯0.5m/s，观众席风速≯0.3m/s，大厅内换气次数4次/h。
体育馆初步设计说明资料
设计说明目录第一章设计总说明第二章总平面设计第三章建筑设计第四章结构设计第五章给排水设计第六章强电设计第七章弱电设计第八章暖通空调设计第九章消防设计第十章环保设计第十一章卫生防疫第十二章劳动保护第十三章节能设计第一章设计总说明一、工程概况云南师范大学呈贡校区体育馆是校区一期工程重要建筑单体之一,是校区体育教学和运动娱乐的基地,对提高师生身心素质,娱乐教学生活有着重要意义.云南师范大学体育馆位于规划校园南面，用地方正平整，坐落于西区校园南北主轴上，有着优越的区位条件，便捷的交通条件。
用地北侧正对校园主环线，西侧紧邻校园运动场地，东侧是规划中的学生活动中心，南侧面对校园南门，在满足学校多功能使用的同时，能为周边居民提供全民健身服务。
总用地面积26266平方米,总建筑面积9816平方米。
二、设计依据1.《体育建筑设计规范》【JGJ31－2003】2.《建筑设计防火规范》【GBJ16-87】（2001年版）3.《城市道路和建筑物无障碍设计规范》【JGJ50-2001】4. 《民用建筑设计通则》【GB 50352-2005】5.业主提供的测绘资料6. “云南师范大学呈贡校区体育馆”设计任务书7.“云南师范大学呈贡校区体育馆”方案设计8. “云南师范大学呈贡校区”总体规划9．建设单位对方案的修改意见10．国家和云南省现行的相关政策法规和设计规范三、设计理念云南，地处彩云之南，气候温和，万物滋长，素有“花朵王国”之称；花同时也是对于莘莘学子的美好比喻。
云南师范大学历史悠久，国立西南联合大学师范学院育人树人的宗旨烽火传承。
本方案以“花”为核心理念，结合功能设计和结构设计，本着美好的愿望和寓意，体现体育建筑的力与美，体现校园建筑的自然与亲和，力争创造时代性、标志性和地方性的建筑形象。
四、设计目标本项目按国家一流技术标准进行规划、设计和建造，力图服务于云南师范大学的体育赛事、大型典礼和体育教学需要，体现建筑设计的以人为本、整体性、经济性、超前性原则。

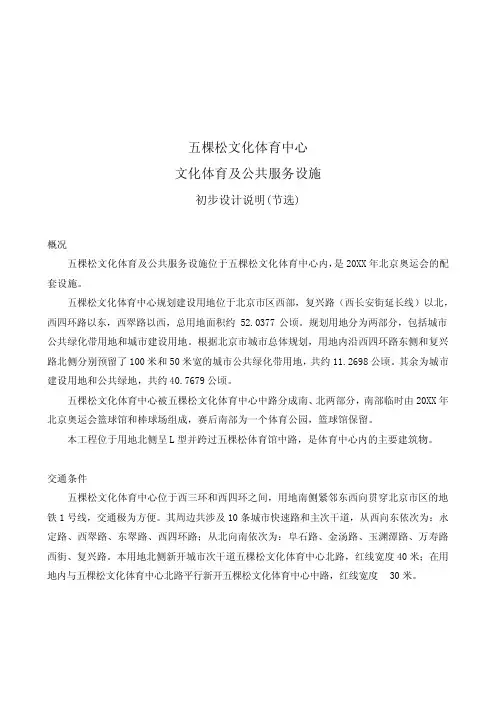

文化体育中心文化体育及公共设施初步设计说明
五棵松文化体育中心文化体育及公共服务设施初步设计说明(节选)概况五棵松文化体育及公共服务设施位于五棵松文化体育中心内，是20XX年北京奥运会的配套设施。
五棵松文化体育中心规划建设用地位于北京市区西部，复兴路（西长安街延长线）以北，西四环路以东，西翠路以西，总用地面积约52.0377公顷。
规划用地分为两部分，包括城市公共绿化带用地和城市建设用地。
根据北京市城市总体规划，用地内沿西四环路东侧和复兴路北侧分别预留了100米和50米宽的城市公共绿化带用地，共约11.2698公顷。
其余为城市建设用地和公共绿地，共约40.7679公顷。
五棵松文化体育中心被五棵松文化体育中心中路分成南、北两部分，南部临时由20XX年北京奥运会篮球馆和棒球场组成，赛后南部为一个体育公园，篮球馆保留。
本工程位于用地北侧呈L型并跨过五棵松体育馆中路，是体育中心内的主要建筑物。
交通条件五棵松文化体育中心位于西三环和西四环之间，用地南侧紧邻东西向贯穿北京市区的地铁1号线，交通极为方便。
其周边共涉及10条城市快速路和主次干道，从西向东依次为：永定路、西翠路、东翠路、西四环路；从北向南依次为：阜石路、金汤路、玉渊潭路、万寿路西街、复兴路。
本用地北侧新开城市次干道五棵松文化体育中心北路，红线宽度40米；在用地内与五棵松文化体育中心北路平行新开五棵松文化体育中心中路，红线宽度30米。
五棵文化体育及公共服务设施由五部分组成① 商业建筑② 酒店式公寓③ 文化体育产业④ 综合楼⑤ 办公建筑总建筑面积约28.7万平方米设计指导思想和设计特点设计指导思想① 注重形成五棵松文化体育中心的整体效果，突出五棵松体育馆的主体地位。
② 充分考虑本工程所处地理位置在交通、绿化、奥运场馆等方面的优势。
③ 综合考虑功能、环境、交通、建筑技术等多方面的因素，使得本工程能够获得良好的经济和社会效益。
设计特点① 线性布局，南北切分② 简洁体型本方案在造型上忠实的反映了用地条件及功能对造型的要求，没有进行过多的装饰和变异。
体育馆建筑设计说明精选全文
精选全文完整版（可编辑修改）一．项目概述：xx市一中拟建的综合体育馆坐落于xx市第一中学校区内，总建筑面积7750平方米，占地面积3870平方米。
规划用地总面积与学校用地面积平衡，本项目工程总投资3000万元。
1．功能定位：首先满足学校正常教学要求，兼顾校际市域范围内专项比赛的要求。
2．功能要求：教学要求：满足学校正常的教学要求：应设贵宾接待室、休息室等用房，满足教学要求。
无比赛时可提供更多的教学训练场地。
比赛要求：能举办地方性、校际的手球、篮球、排球、羽毛球、武术、体操等项目的比赛，同时满足平时训练、演出、集会等功能。
一馆多用：满足集会、训练、比赛、演出等综合性使用要求。
提高场馆的经济性。
二．建筑设计1．功能设计：为满足日常教学及比赛、演出要求，故把整个体育馆分为二个部分，一楼为多功能体育馆及配套服务用房，二楼三楼为乒乓球室,三楼为羽毛球室。
2．形体设计：在充分研究学校的建筑风格和校园肌理后，我们将校区内现有建筑的红砖白墙进行了新的演绎。
在拟建综合体育馆外墙采用新型保温节能环保材料，不变的红与白，变化的新的肌理，营造契合体育馆建筑内涵的空间。
经济性的反映，此造型结构简单，构造明确，避免了复杂结构带来的造价上升。
3．流线设计：体育馆主入口设于西面，并设小型入口广场，正对校园北门的主干道；主要为观众及学生入口，次入口设于东面，主要为贵宾入口，结合地形在此设有入口广场，停车场，与校区对外出口相接。
兼顾了体育馆对外的功能。
至其余疏散口设于北面和南面，利用环形道路解决疏散及消防要求。
14．结构与材质设计：结构采用钢筋混凝框架，屋面为管桁架钢结构屋面体系。
三．技术设计1．剖面设计：观众视线设计：观众视线设计合理，取篮球场边缘升高800作为视点，看台每排升起6厘米，排距0.8，座宽0.5，短排座，采用折线法计算升起高度。
满足观众视线要求。
设备用房：位置合理，消控室、通风机房设置在首层。
建筑物理要求：采用消声处理，满足声学要求，比赛场地采用木地板。

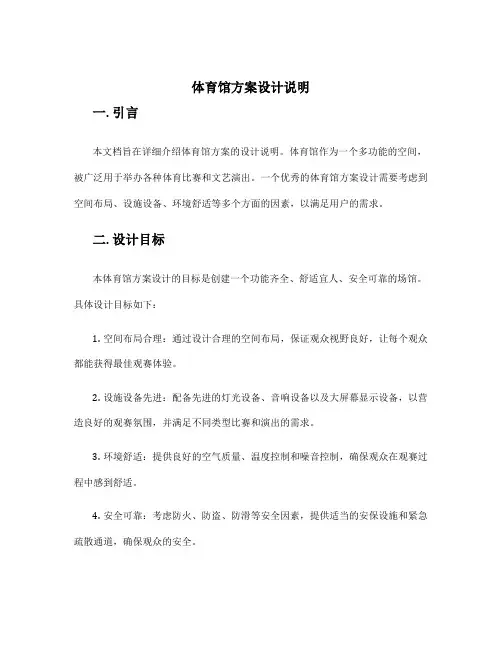

体育馆方案设计说明
体育馆方案设计说明一. 引言本文档旨在详细介绍体育馆方案的设计说明。
体育馆作为一个多功能的空间，被广泛用于举办各种体育比赛和文艺演出。
一个优秀的体育馆方案设计需要考虑到空间布局、设施设备、环境舒适等多个方面的因素，以满足用户的需求。
二. 设计目标本体育馆方案设计的目标是创建一个功能齐全、舒适宜人、安全可靠的场馆。
具体设计目标如下：1.空间布局合理：通过设计合理的空间布局，保证观众视野良好，让每个观众都能获得最佳观赛体验。
2.设施设备先进：配备先进的灯光设备、音响设备以及大屏幕显示设备，以营造良好的观赛氛围，并满足不同类型比赛和演出的需求。
3.环境舒适：提供良好的空气质量、温度控制和噪音控制，确保观众在观赛过程中感到舒适。
4.安全可靠：考虑防火、防盗、防滑等安全因素，提供适当的安保设施和紧急疏散通道，确保观众的安全。
三. 空间布局设计1.观众席布局：采用分层次、分区域的观众席布局，确保每个座位都有良好的视野，并方便观众入座和离座。
2.赛场区和表演区布局：根据比赛或演出的需要，在赛场区和表演区之间设置适当的区隔，确保赛场和表演区域功能分离，互不干扰。
3.休息区和设施区：布置休息区和设施区，方便观众在休息期间使用卫生间、饮水台、小吃店等设施。
四. 设施设备设计1.灯光设备：选择节能、亮度可调的灯光设备，包括主照明和舞台照明，以满足不同类型比赛和演出的照明需求。
2.音响设备：配备高品质、环绕立体声音响设备，确保观众能够清晰听到比赛和演出的声音，提升观赛体验。
3.大屏幕显示设备：安装高清、大尺寸的显示设备，用于显示比赛画面和演出画面，以便让观众更好地观看。
4.通信设备：布置无线网络和电话接入设备，以满足观众的通信需求，确保观众能够保持与外界的联系。
五. 环境舒适设计1.空气质量控制：选用合适的空气净化设备和通风系统，确保室内空气流通，并保持良好的空气质量。
2.温度控制：安装恰当的暖通空调系统，使观众在任何季节都能享受到适宜的温度。
体育场初部设计说明
设计说明一、设计依据、设计要求及主要技术经济指标1、设计依据（1）项目选址意见书，任选字第130982201600003610号（2）现状地形图和用地红线图（3）任丘市发展改革局关于任丘市体育场项目可行性研究报告的批复，任发改审字【2016】80号（4）任丘市国土资源局关于任丘市体育场项目用地预审意见，任国土资预【2016】41号（5）任丘市发展改革局关于任丘市体育场项目节能审查意见，任发改【2016】74号（6）设计任务书2、主要设计法规和主要设计标准《民用建筑设计通则》GB50352-2005《体育建筑设计规范》JGJ 31-2003《汽车库建筑设计规范》JGJ100-2015《汽车库,修车库,停车场设计防火规范》GB50067-2014《商店建筑设计规范》JGJ48-2014《饮食建筑设计规范》JGJ64-89《办公建筑设计规范》JGJ67-2006《建筑设计防火规范》GB 50016-2014《建筑内部装修设计防火规范》GB 50222-2015《公共建筑节能设计标准》GB50189-2015国家及地方现行规范、规定3、设计基础资料任丘市为河北省沧州市下辖县级市，位于河北省中部，西临白洋淀，是神医扁鹊故里，华北油田总部所在地。
市域面积1012平方公里，下辖7个街道、9个镇、6个乡、2个开发区（工业园区），413个行政村。
总人口867148人（2013年）。
任丘市地处东经115°56′—116°26′，北纬38°33′—38°57′，位于河北省中部，白洋淀东岸。
东与文安县、大城县相连，南与河间市毗邻，西与安新县、高阳县交界，北与雄县接壤。
北距北京市156公里，距天津市140公里，距石家庄市159公里，距沧州市114公里。
市境东西最大距离42.5公里，南北最大距离41公里。
总面积1012平方公里，其中白洋淀水域面积64.8平方公里。
任丘市属暖温带亚湿润大陆性季风型气候，大陆性气候显著，大陆度65.2，干燥度1.33，四季分明。
体育馆规划设计说明
体育馆规划设计说明1. 概述本文档旨在提供一份关于体育馆规划设计的详细说明，以确保体育馆的有效利用和安全性。
体育馆是承载各类体育比赛、演唱会和其他大型活动的重要场所，因此，合理的规划设计对于满足各类活动的需求至关重要。
2. 功能区划为了满足各类活动的需要，体育馆的设计需要充分考虑以下功能区划：2.1 运动场地•足球场：根据国际足联规定的尺寸标准，设计合理大小的足球场；•篮球场：按照国际篮球联合会的规定，设置合适的篮球场地；•羽毛球场：提供标准尺寸的羽毛球场地；•乒乓球场：配置足够的乒乓球桌，并满足比赛和训练的需求；•其他运动场地：根据需求设置其他运动场地，如网球场、排球场等。
2.2 看台区为了观众的观赛体验，设计体育馆时需要考虑以下因素：- 看台座位的数量和布局：根据体育馆的容纳能力和安全要求，确定看台座位的数量，并合理布局； - 观众流线和安全：设计易于观众进出的通道，并确保观众在紧急情况下能够安全疏散。
2.3 舞台及演出区如果体育馆用于演唱会等大型演出活动，需要考虑以下要素： - 舞台设计：提供一个适合演出的主舞台，并根据需要为特殊演出设计副舞台或特殊装置； - 灯光和音响系统：确保提供高质量的灯光和音响效果，以满足不同类型演出的需求。
2.4 训练区为了支持运动员的训练需求，体育馆还需要考虑以下训练区的规划设计： - 器械区：提供多功能器械和适当数量的健身设备，以满足运动员的力量训练需求； - 休息区：为运动员提供舒适和放松的环境，在训练间隙提供休息和社交空间；- 更衣室和卫生间：设置宽敞的更衣室和洗浴设施，以满足运动员的换装和洗浴需求。
3. 安全设计体育馆的安全设计是至关重要的，下面是一些需要考虑的安全要求：3.1 紧急疏散通道•安全出口：设置足够数量和位置的应急出口，并确保出口畅通无阻；•紧急疏散指示：在合适的位置设置紧急疏散指示牌，以指引观众和工作人员疏散。
3.2 灭火系统•灭火器具：按照相关法规和标准，配置适当的灭火器和消防设备；•火灾报警系统：安装火灾报警器以及自动喷水灭火系统，及时发现和控制潜在的火灾。
体育馆方案设计说明
体育馆方案设计说明1. 引言本文档旨在说明体育馆方案设计的相关内容。
体育馆是一个多功能的场地，适用于各种体育比赛和文化活动。
设计一个合理且功能齐全的体育馆方案对于满足不同活动需求、提供舒适的观赛体验至关重要。
2. 设计目标本次体育馆方案设计的目标如下：•提供多功能的场地，适用于各种体育比赛和文化活动；•提供充足的观众席位，确保观众能够享受优质观赛体验；•考虑环境保护和可持续发展，采用节能环保设计；•确保便捷的进出场流线，方便观众流动；•提供便利的设施配套，如停车场、卫生间和餐饮服务。
3. 设计方案基于上述设计目标，我们制定了以下具体的设计方案：3.1 多功能场地设计体育馆主场地应具备灵活性和可变性，以适应不同体育比赛和文化活动的需求。
设计中考虑了可扩展的场地尺寸，以便于调整观众席位和活动场地的大小。
另外，为了满足多样化的活动需求，我们还设计了可以快速搭建和拆卸的临时设施。
3.2 观众席位设计观众席位是体育馆设计中的重要考虑因素。
为了确保观众能够享受良好的观赛体验，在设计中我们考虑了以下几点：•视野：通过合理的座位倾斜角度和排列方式，确保观众席位不受遮挡，可以清晰地观看比赛。
•舒适性：为观众提供宽敞的座位，并考虑座位间距和腿部空间的合理安排，以提供舒适的观赛体验。
•无障碍设施：为了满足各类观众的需求，考虑到无障碍通道和设施的设计，如轮椅通道和坡道。
3.3 节能环保设计为了符合现代社会对于环境保护和可持续发展的要求，体育馆方案设计中采用了一系列节能环保措施：•照明系统：采用LED照明，具有低能耗、长寿命和可调节亮度的特点。
•隔热保温：选择优质的隔热材料，保证室内温度舒适，并减少能源的消耗。
•太阳能利用：利用体育馆屋顶的太阳能光伏板发电，为设施供电，减少对传统能源的依赖。
3.4 进出场流线设计为了确保观众的便捷流动，体育馆的进出场流线设计考虑了以下几个方面：•入口设置：合理设置多个入口，减少观众排队等候时间，确保顺畅进入。
盐城体育场初步设计结构说明
盐城市体育中心——体育场初步设计说明/2010年2月结构专业1．工程概况及设计依据⏹工程概况盐城体育中心位于盐城市城南新区，北邻南纬路；西邻环道；南临纬十四路；东临解放南路。
主体育场及附属设施位于基地北部。
看台和附属用房为钢筋混凝土框架剪力墙结构，罩棚为钢结构组合双层网壳体系。
⏹盐城体育中心体育场建筑方案平面布置图、剖面图⏹《盐城市体育中心－体育场工程岩土工程勘察报告》（初步勘察），盐城市建筑设计研究院有限公司，2009年12月⏹主要采用的国家规范、规程和标准：《建筑结构设计术语和符号标准》（GB/T50083-97）《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑工程抗震设防分类标准》（GB500223-2008）《建筑结构荷载规范》（GB50009-2001）（2006年版）《混凝土结构设计规范》（GB50010-2002）《型钢混凝土组合结构技术规程》（JGJ138-2001）《建筑抗震设计规范》（GB50011-2001）2008年修订《高层建筑混凝土结构技术规程》（JGJ3-2002）《建筑地基基础设计规范》（GB50007-2002）《建筑桩基技术规范》（JGJ94-2008）《建筑基桩检测技术规范》（JGJ106-2003）《建筑地基处理技术规范》（JGJ79-2002）《钢结构设计规范》（GB50017-2003）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《网壳结构技术规程》(JGJ61-2003/J258-2003）《钢筋混凝土用钢筋焊接网》（GB/T1499.3—2002）《钢筋焊接网混凝土结构技术规程》（JGJ114—2003）《工业建筑防腐蚀设计规范》(GB50046-2008)《建筑工程设计文件编制深度的规定》（2006年版）2．工程场地地质概况2.1拟建场地工程地质条件盐城市城南新区开发建设指挥部拟在城南新区解放南路与南纬路交汇处西南角新建盐城体育中心体育场。
体育馆初步设计设计说明
体育馆初步设计设计说明上海市总⼯会黄浦区⼯⼈体育馆初步设计说明第⼀章设计总论⼀、设计依据1.政府有关主管部门批准的批⽂（1）黄浦区发展和改⾰委员会关于上海市总⼯会黄埔区⼯⼈体育馆迁建⼯程项⽬建议书的批复——黄发改投[2008]134号（2008⽉11⽉26⽇）（2）关于核发上海市总⼯会黄浦区⼯⼈体育馆《建设项⽬选址意见书》的通知——沪规⼟资建[2009]27号（2009年1⽉8⽇）（3）上海市黄浦区卫⽣局关于黄浦区⼯⼈体育馆⽅案的审核意见——黄卫建项发字（2009）第000011号（2009⽉3⽉6⽇）（4）上海市黄浦区环境保护局关于黄浦区⼯⼈体育馆项⽬环境影响报告表的审批意见——黄环保许管[2009]78号（2009⽉3⽉10⽇）（5）上海市黄浦区绿化和市容管理局关于黄浦区⼯⼈体育馆绿化⽅案的意见（2009⽉3⽉9⽇）（6）建设项⽬环卫设施审批意见表——沪（黄）环审字（2009）第4号（2009⽉3⽉18⽇）（7）民防⼯程建设（⽅案阶段）审核意见单（编号：09-13）（2009⽉3⽉27⽇）（8）上海市消防局关于上海市总⼯会黄浦区⼯⼈体育馆建筑⼯程消防设计的审核意见（⽅案阶段）——[2009]沪公消（建⽅）字第0035号（2009⽉4⽉16⽇）（9）上海市公安局黄浦分局技防办关于黄浦区⼯⼈体育馆的审核意见（2009⽉4⽉7⽇）（10）上海市交通部门关于本⽅案的意见（2009年3⽉3⽇）2.业主提供的条件资料（1）业主提供的地形图（电⼦⽂件）。
（2）业主提供的⼯程测量成果报告书（2009年2⽉11⽇）。
（3）业主提供的管线综合地形图（图纸）。
（4）排⽔公司提供的浦西污⽔总管及过江倒虹管等周边地下涵管资料。
（5）⼤桥管理所提供的南浦⼤桥基础资料。
（6）上海市防汛墙建设管理处提供的黄埔江南码头客渡站及黄埔江南浦⼤桥站的防汛墙资料。
（7）建设场地岩⼟⼯程勘察初步报告。
3.国家及上海市现⾏的相关政策、法规、规范、规程《民⽤建筑设计通则》（GB50352-2005）《建筑设计防⽕规范》（GB50016-2006）《办公建筑设计规范》(JGJ67-2006)《公共建筑节能设计标准》（GB50189-2005）《体育建筑设计规范》（JGJ31-2003）《饮⾷建筑设计规范》(JGJ64-89)《汽车库建筑设计规范》JGJ100-98《汽车库、修车库、停车场设计防⽕规范》（GB50067-97）《⼈民防空地下室设计规范》（GB50038-2005）《建筑⼯程建筑⾯积计算规范》（GB/T50353-2005）《城市道路和建筑物⽆障碍设计规范》（JGJ50-2001）国家的有关法令、法规《上海市城市规划管理技术规定》上海市⼯程建设规范：《建筑⼯程交通设计及停车库（场）设置标准》（DGJ08-7-2006，J10716-2006）《公共建筑建筑节能设计标准》（DGJ08-107-2004，J10307-2003）⼆、项⽬概况1.位置基地位于上海市中⼼黄浦区的南部，紧邻南浦⼤桥，南临陆家浜路，东临外马路，北靠油车码头街，西侧是摩登假⽇⽤地，东北侧与南码头渡轮站乡邻。
体育馆初步设计说明书
经 理： 总负责人 ； 项目主持： xxx 设计有限公司 xxxxx 年 xxx 月
0
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽纸故内资障，料时强、，电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
体育馆规划设计说明
体育馆规划设计说明1. 引言本文档旨在提供体育馆规划设计的必要说明。
体育馆作为人们进行体育运动和娱乐活动的场所，其规划设计需要充分考虑功能性、安全性和舒适性等因素。
本文将介绍体育馆规划设计的要点和关注事项，以帮助各方了解该项目的重要性和实施细节。
2. 规划设计要点2.1 功能性设计体育馆作为一个多功能场所，应根据不同运动项目的要求进行设计。
例如，篮球和排球比赛需要有适当的场地尺寸和设施，游泳馆需要具备标准的泳池和辅助设备等。
保证各项运动项目的顺利进行是体育馆规划设计的核心要点之一。
2.2 安全性设计体育馆规划设计必须考虑到参与者和观众的安全。
在设计过程中，应该合理规划出入口、逃生通道和紧急出口，并安装相应的疏散指示标志。
此外，考虑到运动项目的特殊性，对于可能造成意外伤害的元素，如悬挂物和硬质结构，需要采取相应的保护措施，确保人员的安全。
2.3 舒适性设计为了提供良好的体验和观赏效果，体育馆的舒适性设计非常重要。
这包括合理使用自然光线和人工照明系统，以确保足够的照明度；选择适当的座椅和排列方式，以提供观众舒适的观赛体验；并考虑空气流通和温度控制等因素，以创造舒适的氛围。
2.4 环境影响在体育馆的规划设计中，应考虑环境影响。
例如，使用可再生能源和能源节约设备，减少对环境的负面影响；合理设计雨水排放系统，确保经济有效地利用水资源；并采取噪音控制措施，减少对周边居民的干扰。
3. 关注事项在进行体育馆规划设计时，需要注意以下关注事项：3.1 需求分析在规划设计之前，需要进行详细的需求分析，了解运动项目的需求、观众的需求以及管理和运营方面的需求。
只有充分了解各方需求，才能进行有效的规划设计。
3.2 可行性评估在设计过程中，需要进行可行性评估，包括预算评估和技术可行性评估等。
这将帮助确定设计的可行性和实施的可行性，以便合理规划资源和确定时间表。
3.3 合规性要求体育馆规划设计必须符合相关的法律法规和建筑规范。
体育馆初步设计说明
体育馆初步设计说明一、设计背景：随着人们生活水平的不断提高和对健康的日益重视，体育运动已经成为现代人生活中不可缺少的一部分。
为了满足人们对体育运动的需求，体育馆作为一个集健身、运动、娱乐等多功能于一体的场所，受到了越来越多人的青睐。
因此，根据市场需求和设计要求，本设计对一座体育馆进行初步设计。
二、设计目标：1.创造一个舒适、多功能、安全的体育运动场所；2.高效利用空间，提供灵活可扩展的使用方式；3.符合公共基础设施的设计要求，满足人们的需求。
三、设计内容：1.建筑风格体育馆的建筑风格应体现现代感和时尚感，同时也要与周围环境相协调。
可以选择简洁大方的现代主义风格或者融合当地文化特色的设计风格。
2.建筑结构体育馆的结构设计应牢固稳定，考虑到场馆内大量的人群运动时对结构的影响。
可以采用钢结构或混凝土框架结构，具有足够的承载能力和抗震性能。
3.室内布局体育馆室内应有足够的运动场地、休息区、观众席等区域。
运动场地的布局要合理，可以根据需求设置羽毛球场、乒乓球场、篮球场等各种比赛场地。
观众席的布局要符合人体工程学，保证观众的视野和舒适度。
4.设备设施体育馆应配备先进的体育设备和设施，如专业运动器材、冷暖空调设备、音响设备等。
同时，要考虑运动场地的防护措施，如安全网、护栏等，确保用户的安全。
5.照明设计体育馆的照明设计应满足室内运动场地的要求，充分保证运动区域的照明度。
可以采用天然光照和人工照明相结合的方式，创造一个明亮舒适的运动环境。
6.空调通风设计体育馆室内人群密集，需要考虑空气流通和温度控制。
可以采用空调系统和通风系统相结合的方式，保持室内空气清新，确保用户的舒适度。
四、设计思路：1.空间设计上，充分利用建筑物的高度，增加室内超高天花板，以保证运动区域的垂直空间；2.设计合理的通道和走廊，方便观众和用户进出场馆，同时保证安全；3.通过合理的景观绿化，将体育馆与周围环境相融合，营造一个舒适宜人的运动环境；4.设计多功能的活动场地，满足不同运动项目的需求，并保证场地的灵活可扩展性；5.考虑到人们的休闲需求，设计观众席的舒适度和视野，确保观众在观赛时的享受。
体育馆设计说明
体育馆设计说明为满足广大体育爱好者的需求，本文档旨在提供体育馆设计的一些重要说明。
以下是设计体育馆时需要考虑的关键因素：1. 空间布局和功能体育馆应该具备合理的空间布局和设计，以促进运动员的训练和比赛。
主要功能区域应该包括：- 运动场地：足够大的场地用于举行各种体育项目，例如篮球、排球、羽毛球等。
- 观众席：提供舒适的观看体育比赛的座位。
- 更衣室和洗浴设施：为运动员提供更衣和冲凉的地方。
- 办公区域：用于管理和协调体育馆的日常事务。
- 健身房：提供额外的健身空间，供运动员训练和锻炼使用。
2. 设备与设施为了满足不同体育项目的需求，体育馆应该配备适当的设备和设施。
具体要考虑的设备包括：- 运动场地设备：例如篮球架、排球网等，以及相关的比赛设备。
- 安全设备：如防护垫、急救箱等，以确保比赛和训练过程中的安全。
- 观众席设备：提供舒适的座位，包括座椅、摄像设备等。
- 更衣室设施：包括衣柜、淋浴间、卫生间等。
- 办公区设备：如计算机、打印机等，用于管理和协调体育馆事务。
3. 照明和通风充足的照明和通风是体育馆设计中的重要考虑因素。
确保场地和观众席都能够获得足够的自然光线，并且设备和设施都能顺畅地进行通风，确保空气流通。
4. 声学设计适当的声学设计对于体育馆的舒适性和声音效果非常重要。
采取吸音和隔音措施以降低噪音水平，并确保音响设备的有效性。
5. 可持续性在体育馆的设计过程中，应该注重可持续性和环保。
采用节能设备、水资源管理和废物处理方案，以最大程度地减少对环境的影响。
以上是体育馆设计的一些重要说明。
通过充分考虑这些因素，将能够创建一个功能齐全、舒适且符合体育活动需求的体育馆。
体育馆结构初步设计说明-云南
第三章结构设计一、概述1．本结构为云南民族大学游泳馆单体，地上二层，混凝土框排架+钢桁架屋盖结构，总高度约16m。
2．本工程所采用的结构设计使用年限为50年，建筑结构的安全等级为二级。
二、结构设计依据：1．本工程采用的主要规范：《建筑结构可靠度设计统一标准》【GB50068-2001】《建筑结构荷载规范》【GB50009-2001】《混凝土结构设计规范》【GB50010-2002】《建筑抗震设计规范》【GB50011-2001】《建筑地基基础设计规范》【GB50007-2002】《钢结构设计规范》【GB 50017-2003】《建筑钢结构焊接规程》【JGJ 81-2001】《钢结构工程质量验收标准》【GB 50205-2001】《普通碳素结构钢技术规程》【GB700】《低合金高强度结构钢》【GB1591-94】《工程建设标准强制性条文－房屋建筑部分》2002年版以及国家和云南省其它的相关设计规范和规定。
2．地质资料暂缺，参照云南省昆明市呈贡校区地区一般情况，暂定采用混凝土灌注桩+独立桩承台基础。
三、结构设防1．结构抗震设防：按基本烈度8度，III类场地及第二组地震分组（设计基本地震加速度值为0.20g）进行抗震设防。
建筑物根据其重要性的分类为丙类。
2．结构抗震等级：本工程：框架抗震等级为二级。
四、设计荷载1．主要的楼屋面活荷载（标准值）（kN/m2）：健身房： 4.0KN/㎡固定座位看台：3.0KN/㎡办公、休息室：2.0KN/㎡体检、贵宾室：2.0KN/㎡机房、配电间：5.0KN/㎡器械、贮藏间：5.0KN/㎡厕所、盥洗室：4.0KN/㎡走道、门厅、楼梯(疏散)：3.5 kN/㎡阳台：3.5kN/㎡上人屋面：2.0kN/㎡不上人屋面：0.5kN/㎡其它特殊用房均按实际荷载取值。
2．风荷载、雪荷载标准值昆明地区50年一遇基本风压值：0.30 KN/㎡；昆明地区50年一遇基本雪压值：0.30 KN/㎡。
体育场设计说明【模板范本】
设计总说明一、工程概况1、工程名称：延安职业技术学院体育馆外幕墙装饰工程；2、工程地理位置：延安市枣园3、结构类型:现浇钢筋混凝土框架—剪力墙结构；4、结构设计使用年限：50年；结构安全等级为二级;5、建筑物标高为： m6、地面粗糙度类型:C类7、建筑物耐火等级:一级8、抗震设防烈度:6度9、工程概述:本工程为新建项目，外立面主要为干挂石材幕墙、玻璃幕墙组成。
石材为25mm的花岗岩石材（以选样为准），厚度正负差值为3mm；玻璃幕墙采用6+12A+6钢化中空玻璃。
二、设计依据1、业主提供的建筑施工图纸，效果图及相关答疑文件等资料。
2、国家现行建筑及结构设计有关规范3、中华人民共和国行业标准(1)、建筑结构《建筑结构荷载规范》（GB50009-2006）《混凝土结构工程施工质量验收规范》（GB50204—2002) （2）、钢结构《钢结构工程施工质量验收规范》（GB50205—2001）《高层民用建筑钢结构技术规程》（JGJ99—98)《建筑钢结构焊接技术规程》 (JGJ81—2002）《钢结构防火涂料》（GB14907-2002）(3）、抗震《地震震级的规定》（GB17740—1999）《中国地震烈度表》（GB/T17742—1999）《建筑抗震设计规范》（GB50011-2001）《工程抗震术语标准》（JGJ/T97-95）《建筑幕墙抗震性能振动台试验方法》 (GB/T18575-2001）（4）、幕墙《建筑幕墙》（GB21086—2007) 《玻璃幕墙工程质量检验标准》 (JGJ/139—2001) 《玻璃幕墙工程技术规范》（JGJ102-2003）《点支式玻璃幕墙工程技术规程》（CECS127：2001) 《金属与石材幕墙工程技术规范》 (JGJ133—2001）（5）、防火《建筑设计防火规范》（GBJ16-87)《高层民用建筑设计防火规范》（GB50045-95）《建筑内部装修设计防火规范》 (GB50222—95）(6）、防雷和采光《建筑物防雷设计规范》（GB50057—94）《玻璃幕墙光学性能》（GB/T18091—2000）《建筑采光设计标准》（GB/T50033-2001)(7）、相关工程《建筑装饰装修工程质量验收规范》 (GB50210—2001）《建设工程监理规范》（GB50319—2000)《建筑玻璃应用技术规程》（JGJ113-97）（8)、物理检测《建筑幕墙物理性能分级》（GB/T15225—94）《建筑幕墙平面内变形性能检测方法》（GB/T18250—2000）《建筑幕墙风压变形性能检测方法》（GB/T15227-94）《建筑幕墙空气渗透性能检测方法》（GB/T15226—94)《建筑幕墙雨水渗漏性能检测方法》（GB/T15228—94）《硫化橡胶或热塑料性橡胶撕裂强度的测试（裤形、直角形和新月形试样）》（GB/T529—1999）（9)、型材《铝及铝合金轧制板材》（GB/T3880-1997）《铝幕墙板氟碳喷漆铝单板》（GB/T429.2—2000）《铝塑复合板》（GB/T17748—1999）《铝合金建筑型材第1部分基材》（GB/T5237.1-2000）《铝合金建筑型材第2部分阳级氧化、着色型材》 (GB/T5237。
体育场工程建设项目初步设计
体育运动中心方案设计1设计总说明1。
1 工程设计依据1。
1。
1政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件:1）规划局《建设用地规划条件附图》2)《建筑工程勘察文件编制深度规定》（试行）建设部颁；3）国家相关政策、法规、文件;4）承办单位提供的有关数据、资料。
1。
1.2设计所执行的主要法规及标准1)《民用建筑设计通则》GB50352—2005；2）《公共建筑节能设计标准》GB50189-20053）《建筑设计防火规范》GB50016-2014；4)《建筑抗震设计规范》GB50011—2010；5)《建筑地基基础设计规范》GB50007-2011;6）《砌体结构设计规范》GB50003—2011;7）《建筑给排水设计规范》GB50015-2010；8）《民用建筑电气设计规范》JGJ16—2008；9）《塑胶跑道国家标准》GB/T14833—93；1.2 工程建设的规模和范围1。
2。
1工程设计规模1）建设300米塑胶标准跑道,塑胶跑道6道,工程面积为13450平方米2）4个PU篮球场地3）1个排球场地4）2个网球场5）1个门球场地6）6个乒乓球场地7)1个铅球投掷区，1个跳远沙坑和1个跳高区8）下沉式广场等9)停车场1。
2。
2设计范围1）基地范围内的总图设计。
2)建筑、结构、给排水、电气专业设计。
1.3 设计指标1）项目总用地:54228。
0平方米，其中：运动场用地43708。
0平方米;护坡用地10520.0平方米. 2）运动场总用地面积:43708.0平方米；3）跑道及球类场地总建筑面积:22971。
0平方米；4) 建筑密度(按运动场面积计算）： 52.56%；5) 容积率（按运动场面积计算）： 0。
53;6) 绿地率（按运动场面积计算)：13.37％；1.4 设计指导思想和原则1.4。
1体育运动场所是现代城市标志性的建筑，重要的基础设施。
随着人民生活水平的不断提高，参与体育健身的人越来越多，但体育场地和体育设施的普遍不足，却不能满足越来越多的体育健身的人。
体育馆初步设计说明书
设计说明目录第一章设计总说明第二章总平面设计第三章建筑设计第四章结构设计第五章给排水设计第六章强电设计第七章弱电设计第八章暖通空调设计第九章消防设计第十章环保设计第十一章卫生防疫第十二章劳动保护第十三章节能设计第一章设计总说明一、工程概况师大学呈贡校区体育馆是校区一期工程重要建筑单体之一,是校区体育教学和运动娱乐的基地,对提高师生身心素质,娱乐教学生活有着重要意义.师大学体育馆位于规划校园南面，用地方正平整，坐落于西区校园南北主轴上，有着优越的区位条件，便捷的交通条件。
用地北侧正对校园主环线，西侧紧邻校园运动场地，东侧是规划中的学生活动中心，南侧面对校园南门，在满足学校多功能使用的同时，能为周边居民提供全民健身服务。
总用地面积26266平方米,总建筑面积9816平方米。
二、设计依据1.《体育建筑设计规》【JGJ31－2003】2.《建筑设计防火规》【GBJ16-87】（2001年版）3.《城市道路和建筑物无障碍设计规》【JGJ50-2001】4. 《民用建筑设计通则》【GB 50352-2005】5.业主提供的测绘资料6. “师大学呈贡校区体育馆”设计任务书7.“师大学呈贡校区体育馆”方案设计8. “师大学呈贡校区”总体规划9．建设单位对方案的修改意见10．国家和省现行的相关政策法规和设计规三、设计理念，地处彩云之南，气候温和，万物滋长，素有“花朵王国”之称；花同时也是对于莘莘学子的美好比喻。
师大学历史悠久，国立西南联合大学师学院育人树人的宗旨烽火传承。
本方案以“花”为核心理念，结合功能设计和结构设计，本着美好的愿望和寓意，体现体育建筑的力与美，体现校园建筑的自然与亲和，力争创造时代性、标志性和地方性的建筑形象。
四、设计目标本项目按国家一流技术标准进行规划、设计和建造，力图服务于师大学的体育赛事、大型典礼和体育教学需要，体现建筑设计的以人为本、整体性、经济性、超前性原则。
整体性：充分体现师大学教书育人的信念宗旨，发展的文化涵和与时俱进的时代特征，体现国有较大影响力的综合性研究型大学的鲜明特色，符合师大学校园总体规划原则，建筑造型美观大方、富有现代感和标志性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计说明目录第一章设计总说明第二章总平面设计第三章建筑设计第四章结构设计第五章给排水设计第六章强电设计第七章弱电设计第八章暖通空调设计第九章消防设计第十章环保设计第十一章卫生防疫第十二章劳动保护第十三章节能设计第一章设计总说明一、工程概况云南师范大学呈贡校区体育馆是校区一期工程重要建筑单体之一,是校区体育教学和运动娱乐的基地,对提高师生身心素质,娱乐教学生活有着重要意义.云南师范大学体育馆位于规划校园南面，用地方正平整，坐落于西区校园南北主轴上，有着优越的区位条件，便捷的交通条件。
用地北侧正对校园主环线，西侧紧邻校园运动场地，东侧是规划中的学生活动中心，南侧面对校园南门，在满足学校多功能使用的同时，能为周边居民提供全民健身服务。
总用地面积26266平方米,总建筑面积9816平方米。
二、设计依据1.《体育建筑设计规范》【JGJ31－2003】2.《建筑设计防火规范》【GBJ16-87】（2001年版）3.《城市道路和建筑物无障碍设计规范》【JGJ50-2001】4. 《民用建筑设计通则》【GB 50352-2005】5.业主提供的测绘资料6. “云南师范大学呈贡校区体育馆”设计任务书7.“云南师范大学呈贡校区体育馆”方案设计8. “云南师范大学呈贡校区”总体规划9．建设单位对方案的修改意见10．国家和云南省现行的相关政策法规和设计规范三、设计理念云南，地处彩云之南，气候温和，万物滋长，素有“花朵王国”之称；花同时也是对于莘莘学子的美好比喻。
云南师范大学历史悠久，国立西南联合大学师范学院育人树人的宗旨烽火传承。
本方案以“花”为核心理念，结合功能设计和结构设计，本着美好的愿望和寓意，体现体育建筑的力与美，体现校园建筑的自然与亲和，力争创造时代性、标志性和地方性的建筑形象。
四、设计目标本项目按国家一流技术标准进行规划、设计和建造，力图服务于云南师范大学的体育赛事、大型典礼和体育教学需要，体现建筑设计的以人为本、整体性、经济性、超前性原则。
整体性：充分体现云南师范大学教书育人的信念宗旨，发展的文化内涵和与时俱进的时代特征，体现国内有较大影响力的综合性研究型大学的鲜明特色，符合云南师范大学校园总体规划原则，建筑造型美观大方、富有现代感和标志性。
以人为本：满足体育专业队训练及大学生体育教学、大型集会、文艺演出要求的综合体育馆；配备始终可以安全、舒适、愉快地利用的设施、流线、服务。
经济性：充分利用地形与气候条件，选择最佳的材料和施工工艺；运用节能设施，降低运营管理费用。
超前性：反映具有超前形态的体育馆；反映具有不懈地研究发展的大学形象；树立最尖端高科技大学的形象。
服务种类：提供大型赛事、大型典礼和演出场地与服务；提供体育教学和体育健身场地与服务；功能配置：一流的体育赛事和健身锻炼场地设备；安全舒适的观众厅及其座席；贵宾视察和观礼专用的休息室、小型会议室；设备齐全，功能完善的高效率行政办公室；五、设计等级1．建筑类别根据《体育建筑设计规范》（【JGJ31－2003】），本工程的体育建筑等级为乙级，主体结构设计使用年限为50年。
2．防火等级“云南师范大学呈贡校区体育馆”的耐火等级为二级。
3．抗震等级根据国家抗震裂度划分区域表及《工程地质勘察报告》显示，云南呈贡为8度抗震设防城市，本工程按8度抗震设计。
六、建设条件1. 气候条件本地属低纬度高原平坝地区，地势平缓，海拔1900米至2000米左右，气候属低纬度高原季风气候型，处亚热带半湿润地区，日照充足雨水集中年平均气温14.7摄氏度，年日照数2200小时，年均降雨量800毫米，无霜期285天，因其春秋相连冬短，无明显的四季之分；旱季雨季分明，有显著的干湿之别。
2. 场地稳定性与建筑适宜性评价场地位于昆明市呈贡县吴家营乡，属于昆明盆地东部边缘的剥蚀缓丘地貌，由人工整治为台地，场地平坦开阔，现为荒地，呈两座缓丘间夹一洼地，洼地原积水，现已干涸。
地面坡度约1～5度，高差较小，相对高差在10米以内。
西区体育馆（K-2）就坐落在洼地南侧小山丘的斜坡上，高差约1.9米。
场地所在区域的大地构造部位，属于杨子准地台之滇东台褶带，昆明断陷盆地之东部。
由于第四系沉积物大面积覆盖，近地表地质构造迹象不发育。
其基底隐伏构造发育，主干断裂为南北向断裂，属基底断裂，具一定的活动性。
3.地基土工程地质特征①1耕土(Q pd)：褐红色，稍湿，坚硬状态，结构松散，含植物根系，厚0.3～1.1米，分布于地表。
②1粉质粘土(Q dl+pl)：褐红色，稍湿，可塑状态，局部硬塑状态，高压缩性，局部中压缩性。
干强度、韧性中等，切面粗糙，无光泽及摇振反应。
分布于地下0.3～2.0米，厚0.5～1.7米。
②2粉质粘土(Q dl+pl)：褐黄、褐红夹黄、红黄夹灰等色，稍湿，硬塑状态，局部可塑状态，高压缩性。
干强度、韧性中等、切面粗糙，无光泽及摇振反应，层中含强风化石英岩、石英砂岩、页岩碎石、圆砾颗粒约5～10%。
分布于地下0.8～8.8米，厚2.3～6.1米。
②3粘土(Q al+l)：黄褐夹灰、深灰，浅兰灰色，稍湿，可塑状态，局部硬塑状态，为中偏高压缩性，局部高压缩性。
干强度、韧性高，切面光滑，具光泽反应，分布于地下4.4～8.8米以下，大部分钻孔15.0米内未揭穿。
②31粉土(Q al+l)：褐黄夹灰，湿，中密，中压缩性土。
干强度、韧性低，无光泽、摇振反应，呈透镜体状分布在②3层中10.2～10.5米处，厚约0.6米。
②32有机质粘土(Q al+l)：褐黑、深灰、灰黑色，湿，可塑状态，中压缩性，局部高压缩性，干强度、韧性中等，切面光滑，稍具光泽。
分布于地下11.0～12.4米处，局部变为泥炭质土，呈透镜体状出现在②3层中。
③1粘土(Q al+l)：褐黄、褐红色，稍湿，硬塑状态，中压缩性，干强度、韧性高，切面光滑，稍具光泽。
分布于地下12.9～15.0米，厚2.1米。
③2圆砾(Q al+l)：灰、深灰色，稍湿，中密，低压缩性。
含强风化石英岩、石英砂岩、页岩碎石、圆砾颗粒约60%以上，粒径一般0.5～3cm。
分布于地下15.0～19.7米，厚4.7米。
④1粘土(Q al+l)：褐红夹灰色，稍湿，可塑状态，中压缩性，干强度、韧性高，切面光滑，稍具光泽，无摇振反应。
分布于地下19.7～22.8米，厚3.1米，层间夹④11层有机质粘土透镜体。
④11有机质粘土(Q al+l)：深灰、灰黑色，湿，可塑状态，中压缩性，干强度、韧性中等，切面光滑，稍具光泽。
分布于地下20.9～21.5米处④1层中，厚0.9米。
④2粉质粘土(Q al+l)：褐黄夹灰、红黄夹灰等色，稍湿，可塑状态，中压缩性。
干强度、韧性中等、切面稍滑，稍具光泽，无摇振反应，分布于地下22.8～26.2米，厚3.4米。
④3粘土(Q al+l)：浅灰夹黄色、红褐夹黄，稍湿，可塑状态，中压缩性，干强度、韧性高，切面光滑，有光泽，无摇振反应。
分布于地下26.2～29.7米，厚3.5米。
⑤粘土(Q el)：白灰夹黄色，很湿，硬塑状态，中压缩性，干强度、韧性中等，切面光滑，有光泽，无摇振反应。
分布于地下29.7～30.1米，厚0.4米。
⑥中风化灰岩（P1y）：灰色、深灰色，细晶结构，致密块状，厚层状构造。
夹方解下。
4. 市政基础条件（1）供电条件在教育园区附近有35KV高压配电变电站（2）电讯条件根据云南师范大学呈贡校区规划方案，（3）供气条件本工程从市政天然气管道引来城市中压天然气，经调压后供应给本工程使用。
五、设计规模云南师范大学呈贡校区“体育馆”属中型体育馆，是以体育赛事和训练教学为主的校园体育建筑，用地面积26266平方米，建筑地上1层，局部2层，总建筑面积9816平方米；建筑高度25.080米，容纳观众4285人，最多可容纳5812人。
六、设计范围由同济大学建筑设计研究院承担“云南师范大学呈贡校区体育馆”工程的总图、建筑、室外环境、结构、给排水、强、弱电及通风空调等专业的方案设计、初步设计及施工图设计。
在初步设计阶段，对室内装修提出方案性的规定，其它外电源、通讯线路、城市道路、煤气、供热、市政工程设施等均由相应的专业部门承担。
七、技术经济指标第二章总平面设计一、设计依据1.《民用建筑设计通则》【GB 50352-2005】2.《城市用地竖向规划规范》【CJJ83-99】3.《城市道路绿化规划与设计规范》【GJJ75-97】4.《城市工程管线综合规划规范》【GB 0289-98】5.《建筑设计防火规范》【GB 16-87】2001年版6.《城市道路和建筑物无障碍设计规范》【JGJ 50-2001】7.《体育建筑设计规范》【JGJ 31-2003】8.国家及云南省有关建筑设计的规范与规定二、建筑红线退界控制建筑距北侧环路91.5米，距西侧环路82.3米，距东侧环路70.6米，退南侧校园道路89.0米。
三、地块环境云南师范大学体育馆位于规划校园南面，用地方正平整，坐落于西区校园南北主轴上，用地北侧正对校园主环线，西侧紧邻校园运动场地，东侧是规划中的学生活动中心，南侧面对校园南门。
基地内现状为农田。
地形较为平坦，北侧校园环路标高为1848.83米，南侧校园道路标高为 1946.13米。
平整后场地标高为1949.40米，整体呈北高南低态势。
四、总体布局基地位于云南师范大学呈贡校区西南侧，东南西三面临校园道路，北接校园环路。
整个基地的观众主出入口、健身入口和赛时贵宾入口设在北侧校园环路，管理入口设在西侧，赛时运动员入口设在东侧，热身训练房入口设在南侧，平时可对外开放。
建筑西侧为配套体育健身场地。
体育馆建筑可分成三个功能单元：比赛大厅；观众厅；健身、热身、运动员休息和后勤办公等附属用房。
三个单元东西统一于圆形体育馆内，以比赛大厅为中心，观众厅环绕比赛厅布置，各附属用房设置于疏散平台和看台之下。
五、竖向设计根据业主提供的周边场地及道路控制标高，基地北侧道路中心线绝对标高1948.83m，南侧道路中心线标高1946.13m，步行道和人行道纵向坡度为0.3%。
车行道横向坡度2%，人行道横向坡度1.5%。
由于地形起伏，本场地室外地坪绝对标高确定为1949.40m，室内±0.000标高绝对标高确定为1950.00m，室内外高差0.6米。
南部道路坡度为5%。
竖向布置采用平坡式，地表水排除方式为暗管系统，由建筑外墙向四周道路排放到市政管网。
室外给水管道、污水管道、电气线路、通讯电缆、热力管道等均采用地下敷设。
六、交通组织云南师范大学体育馆遵循安全性、易达性、舒适性的原则进行区内道路系统规划，环绕主体建筑设半径为50.1米，宽6米的环形车道，与周边道路相接的转弯半径为6m。
本方案赛时主要观众人流和平时主要健身人流都来自北侧，因此北侧设主入口广场和主要大台阶，并设有升旗台，使之具有礼仪性质。
