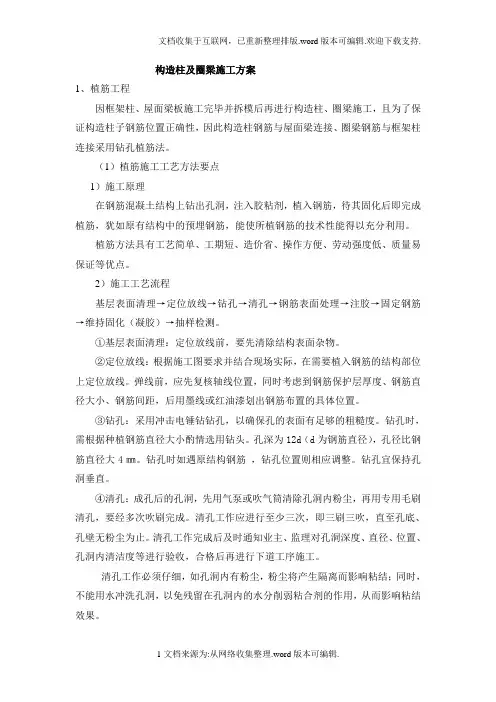

构造柱及圈梁施工方案

3#仓库地圈梁及构造柱施工方案

一、工程概况

3#配送仓库5804 （长192m*宽30m*高10m）,单层钢结构。根据蚌埠新港二期工程（后方配套区第一阶段）施工图设计[图号:

BWS-2-09].3#仓库承台及承台梁上不砌筑砖墙并采用钢筋混凝土构

造柱及圈梁，构造柱截面形式为矩形截面（240*240 mm），高度为850mm,构造柱共74个，横向64个，纵向10个。构造柱起自承台

梁底（承台梁底标高为-2.20m）,构造柱与承台梁连接处设608的箍筋，每边加密设置三根，在承台梁与构造柱之间设2016的吊筋加密, 所有构造柱承台梁和地圈梁跨中连接。

地圈梁底标高在砖墙顶部（绝对标高-0.75m处），圈梁贯通整个仓库，圈梁高400mm尺寸为240*400mm，圈梁顶标高为-0.35m，底标高为-

0.75m。地圈梁与构造柱和力柱相连接，构造柱、地圈梁砼强度等级为C30。

二、施工准备

1、技术准备

认真学习，熟悉施工图纸，领会设计意图，为技术交底做好准备。

准备施工测量仪器、工具。

2、测量准备

由于地圈梁与构造柱的要求不高，故只需用水准仪控制地圈梁

的底标高和顶标高，用现有的X1水准点就能满足测量要求。

3、试验准备

钢筋等原材料进场后，试验室进行检验，确定混凝土施工配合比。

4、劳动力准备

组建钢筋加工班组、木工组和混凝土班组，对职工进行岗前培训, 做好安全技术交底和技能考核。

三、施工人员及机械安排

1、施工人员配备情况

项目部管理人员一览表

、班组人员安排

本工程预计安排钢筋加工班组、木工班组和混凝土班组。

、机械设备安排

四、施工方案

1、主要施工工艺

构造柱：预插钢筋T钢筋加工T模板安装T浇筑混凝土T拆除模

地圈梁：钢筋加工绑扎7安装模板7浇筑砼7拆除模板7养护

2、各施工工艺要点

（一）钢筋工程

因砌筑砖墙后才能进行构造柱、地圈梁施工，因构造柱需要预埋钢筋，构造柱先进行施工。

1）、钢筋预埋

构造柱的底部钢筋与承台梁一同施工，，在承台梁进行混凝土浇

筑时构造柱的钢筋必须绑扎好，构造柱的钢筋在承台及承台梁施工时就一同预

埋和绑扎好，待与地圈梁一同在进行混凝土施工。

2）、钢筋加工

地圈梁的在砌筑好砖墙后方能施工，在地圈梁施工时应注意用最小保护层垫块使混凝土能充分保护钢筋。

①钢筋除锈：钢筋在使用前如果有浮皮、铁锈和油污，应人工使用钢丝刷等清除。

②钢筋调直：对于成盘的钢筋或发生弯曲的钢筋应调直后方可使用。

钢筋调直一般采用钢筋调直机或卷扬机拉伸调直等机械调直。

③钢筋切断：钢筋切断应采用常温切断，不得用加热切断。断口不得有劈裂、缩头或弯头现象。应根据配料单加工下料，长短搭配，统筹排料，先下长料后下短料，减少接头，降低损耗。

④钢筋弯曲：钢筋弯曲应在常温下进行，不允许加热弯曲。弯制钢筋时宜以中部开始逐步弯曲两端，弯勾必须一次弯成，不得反复弯折，加工完成的钢筋应放置指定地点，应下铺上盖，避免锈蚀及污染。

二）、模板安装

1）、模板组装

本工程模板采用木模板，以方木和钢管作为支撑。模板应按轮廓墨线安装，表面清理干净。脚手架安装不得与模板连接，以免引起模板变形。模板的支撑以及螺栓要牢固。模板的尺寸标高应符合设计要求，严格安装图纸及规范施工，纵横轴线不得有误。在混凝土浇筑之前要进行复查。

2）、工艺流程

弹柱中心线、标高控制线7（柱筋绑扎）7控制柱截面、轴线位置7沿柱柱皮外侧5 mm贴20 mm宽海绵条7安装柱内十字型支撑7安

装柱四周外模7安装拉杆7模板支撑加固。

2）操作工艺

1）在封柱模前，先凿除表层浮浆，并用水冲洗干净。

2）将轴线、标高控制点引测至柱侧面。

3）根据柱中心线，在距柱墩面上5 cm高处焊接限位钢筋，用以控

制柱截面尺寸，轴线位置。

4）在柱皮外侧5 m贴20 m宽海绵条，以保证下口及接缝严密。

5）安装柱模板。先安装十字形支撑、后安装柱四周外模板。柱模

板按通排柱安装，先安装两边柱，经校正、加固后再拉通线安装中间各柱。

6）柱模板校正、加固：首先按柱轴线加固、校正好两边柱模板，

然后挂上通线校正中间柱模板，柱模板校正时必须确保四面在同一

直线上，垂直度偏差、轴线偏差、相邻两表面高低差，表面平整度

及截面内部尺寸均控制在施工规范允许偏差范围内。柱模板支撑加

固在柱四周钢管排架上。

三）、混凝土施工

混凝土采用商品混凝土，汽车泵送浇筑。浇筑砼之前应将模板内杂物清理干净，用水湿润模板，并对钢筋及模板再次检查。砼浇筑应从低处逐层扩展升高，并保持水平分层。振捣使用插入式振捣棒，分

层厚度宜为20cm 左右。振捣棒插入距离应以直线行列控制，间距不得超过作业半径的1.5 倍。振捣时应尽量避免碰触钢筋，应做到快插慢拔。砼浇筑完底层后，在浇筑上层时，振捣棒应稍微插入下层使两层结合为一体。振捣合格的要求:砼停止下沉，无气泡上升，表面平

坦、泛浆。

砼浇筑应连续进行，不允许超过间歇时间，在前层砼初凝前将本层浇筑振捣完毕。

地圈梁及构造柱分段浇筑，浇筑前接头部分必须凿毛处理，以利砼结合。

试验室在砼浇筑过程中，按砼批次、方量留置砼试块。

四）、拆模及养生

地圈梁构造柱属非承重构件，一般砼强度达到2.5Mpa 时可拆除。

拆除时安排专人指挥和监督，保证其表面以及棱角不因拆模而导致损坏。砼养护采用塑料布或土工布覆盖洒水养护，保持湿润。

五、工期安排

本分项工程计划从2015年1月1日至2015年1月7日。

为保证工程进度，地圈梁和构造柱的模板支护和钢筋板扎交叉同步进行，待模板与钢筋安装完毕后方可浇筑混凝土。

六、质量保证措施

1、对新浇混凝土盖上土工布和撒上防冻液，防止混凝土冻坏。

2、进场钢筋必须具备合格证、附件清单、有关材质报告或检查报告。

3、砼浇筑时试验室必须对砼塌落度等检查，并留置砼试块。
