实验11 静态路由与RIP路由协议设置(参考答案)
计算机网络原理实验【静态路由及RIP路由】
实验 4 报告学号姓名 课堂号 01 实验日期 实验名称静态路由与RIP 路由实验用时 同组人 指导教师 一、实验目的通过实验理解并掌握路由器的原理及配置方法，理解并掌握查看路由器系统及配置信息；掌握静态路由方式实现网络的连通性。
二、实验要求1．通过实验理解并掌握路由器的原理及配置方法，2．理解并掌握查看路由器系统及配置信息；3．掌握静态路由方式实现网络的连通性。
4. 掌握RIP 路由方式实现网络的连通性。
三、实验环境(设备)实验设备路由器2台，PC2台，直连线1根，交叉线1根，V.35 DCE/DTE 电缆1根（一）静态路由 1、单击一个路由设备如：R2624-1 (4口) R2620-2（1口） 用ctrl+C 中断要你输入的内容，进入Red-Giant>2、路由器R2624-1配置（1）配置2624-1的接口 f0Red-Giant (config)#hostname R2624-1R2624-1(config)#interface fastethernet ?<0-3> FastEthernet interface numberR2624-1(config)#interface fastethernet 0R2624-1(config-if)#ip addressR2624-1(config-if)#no shutdown（2）配置2624-1的串口s1R2624-1(config)#interface serial 1R2624-1(config-if)#ip addressR2624-1(config-if)#clock rate 64000（配置时钟，注意是DCE 端）R2624-1(config-if)#no shutdown（3）验证路由器接口及串口配置：R2624-1#Show ip interface briefR2624-1#show interface serial 1（4）配置静态路由R2624-1(config)#ip route serial 1（或者用下一跳IP ：R2624-1#show ip route （查看路由）3、路由器2620-2配置(DCE) DTE S1 S0 F0 F0 R2624-1 R2620-2 PC2 PC1。

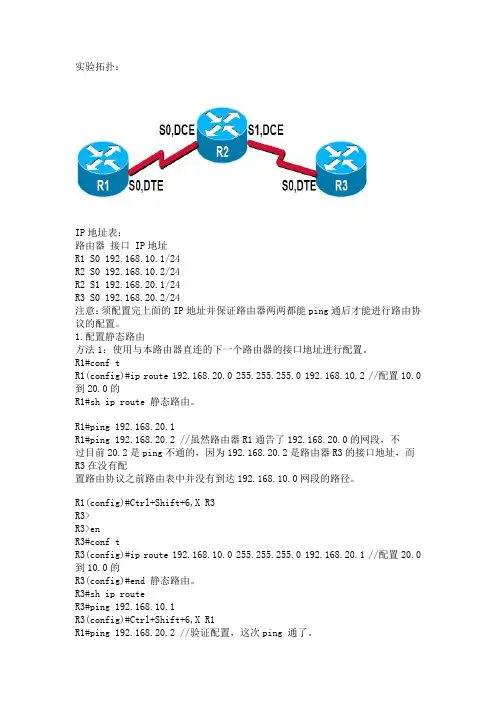

配置静态路由、默认路由与RIP(路由信息协议)
实验拓扑：IP地址表：路由器接口 IP地址R1 S0 192.168.10.1/24R2 S0 192.168.10.2/24R2 S1 192.168.20.1/24R3 S0 192.168.20.2/24注意：须配置完上面的IP地址并保证路由器两两都能ping通后才能进行路由协议的配置。
1.配置静态路由方法1：使用与本路由器直连的下一个路由器的接口地址进行配置。
R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2 //配置10.0到20.0的R1#sh ip route 静态路由。
R1#ping 192.168.20.1R1#ping 192.168.20.2 //虽然路由器R1通告了192.168.20.0的网段，不过目前20.2是ping不通的，因为192.168.20.2是路由器R3的接口地址，而R3在没有配置路由协议之前路由表中并没有到达192.168.10.0网段的路径。
R1(config)#Ctrl+Shift+6,X R3R3>R3>enR3#conf tR3(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1 //配置20.0到10.0的R3(config)#end 静态路由。
R3#sh ip routeR3#ping 192.168.10.1R3(config)#Ctrl+Shift+6,X R1R1#ping 192.168.20.2 //验证配置，这次ping 通了。
方法2：使用本路由器的出端口配置静态路由。
R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 s0 //使用出接口的好处是：当对端R1(config)#Ctrl+Shift+6,X R3 IP更新时还能保证这个静态路R3> 由是有效的。

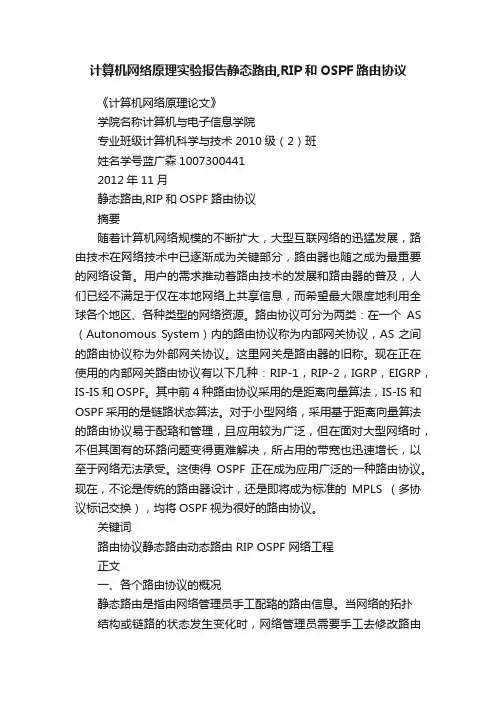

计算机网络原理实验报告静态路由,RIP和OSPF路由协议
计算机网络原理实验报告静态路由,RIP和OSPF路由协议《计算机网络原理论文》学院名称计算机与电子信息学院专业班级计算机科学与技术2010级（2）班姓名学号蓝广森10073004412012年11月静态路由,RIP和OSPF路由协议摘要随着计算机网络规模的不断扩大，大型互联网络的迅猛发展，路由技术在网络技术中已逐渐成为关键部分，路由器也随之成为最重要的网络设备。
用户的需求推动着路由技术的发展和路由器的普及，人们已经不满足于仅在本地网络上共享信息，而希望最大限度地利用全球各个地区、各种类型的网络资源。
路由协议可分为两类：在一个AS （Autonomous System）内的路由协议称为内部网关协议，AS之间的路由协议称为外部网关协议。
这里网关是路由器的旧称。
现在正在使用的内部网关路由协议有以下几种：RIP-1，RIP-2，IGRP，EIGRP，IS-IS和OSPF。
其中前4种路由协议采用的是距离向量算法，IS-IS 和OSPF采用的是链路状态算法。
对于小型网络，采用基于距离向量算法的路由协议易于配臵和管理，且应用较为广泛，但在面对大型网络时，不但其固有的环路问题变得更难解决，所占用的带宽也迅速增长，以至于网络无法承受。
这使得OSPF正在成为应用广泛的一种路由协议。
现在，不论是传统的路由器设计，还是即将成为标准的MPLS （多协议标记交换），均将OSPF视为很好的路由协议。
关键词路由协议静态路由动态路由 RIP OSPF 网络工程正文一、各个路由协议的概况静态路由是指由网络管理员手工配臵的路由信息。
当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。
静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。
当然，网管员也可以通过对路由器进行设臵使之成为共享的。
静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设臵正确的路由信息。
13.静态路由和RIP协议(实训)
8
实验步骤
路 由 器 静 态 路 由 配 置 （ 实 训 ）
4.进入路由器B，对其如下进行配置。
<Quidway>sys
Enter system view, return to user view with Ctrl+Z. [Quidway]int e0 [Quidway-Ethernet0]ip add 192.168.12.1 255.255.255.0 [Quidway-Ethernet0]undo shutdown [Quidway-Ethernet0]quit [Quidway]int s0 [Quidway-Serial0]ip add 192.168.1.2 255.255.255.0 [Quidway-Serial0]undo shutdown [Quidway-Serial0]quit [Quidway]ip route 192.168.11.0 255.255.255.0 192.168.1.1 [Quidway]ip routing
协置在 议静华 （态为 实路路 训由由 ）和器 上 配 RIP
主 讲 王 毅
态在 路华 由为 和路 第 由五 器章 协上 议配 实置 训静
RIP ( )
:
实 训 内 容
在华为路由 器上配置静 态路由和 RIP协议 （实训）
配置路由器静态路由
配置路由器RIP路由
2
实验名称 路在 由华 和为 路 由 协器 议上 （配 实置 训静 ）态
15
RIP
实验步骤
4.进入路由器B，对其如下进行配置。 <Quidway>system
路 由 器 配 置 （ 实 训 ）
Enter system view, return to user view with Ctrl+Z. [Quidway]interface e0 [Quidway-Ethernet0]ip add 192.168.12.1 255.255.255.0 [Quidway-Ethernet0]undo shutdown [Quidway-Ethernet0]quit [Quidway]int s0 [Quidway-Serial0]ip add 192.168.1.2 255.255.255.0 [Quidway-Serial0]undo shut [Quidway-Serial0]quit [Quidway]int s1 [Quidway-Serial1]ip add 192.168.2.2 255.255.255.0 [Quidway-Serial1]undo shut [Quidway-Serial1]quit [Quidway]rip [Quidway-rip]network 192.168.12.0 [Quidway-rip]network 192.168.1.0 [Quidway-rip]network 192.168.2.0 [Quidway-rip]quit [Quidway]ip routing
静态路由及RIP协议配置

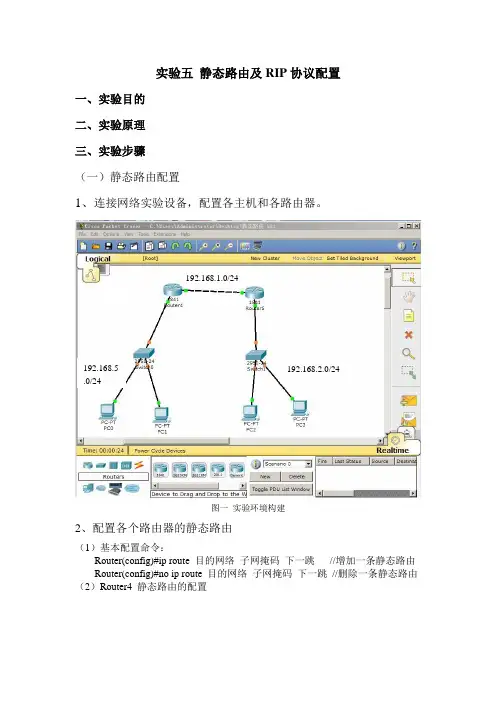

实验五 静态路由及RIP 协议配置一、实验目的二、实验原理三、实验步骤（一）静态路由配置1、连接网络实验设备，配置各主机和各路由器。
图一 实验环境构建2、配置各个路由器的静态路由（1）基本配置命令：Router(config)#ip route 目的网络 子网掩码 下一跳 //增加一条静态路由 Router(config)#no ip route 目的网络 子网掩码 下一跳 //删除一条静态路由（2）Router4 静态路由的配置192.168.5.0/24 192.168.1.0/24192.168.2.0/24图二Router4的静态路由配置（3）Router5的静态路由配置与Router4的静态路由配置类似。
3、pc0 ping pc2验证静态路由配置图三pc0 ping通pc2 验证配置（二）RIP协议配置RIP的全称是Routing Information Protocol,是IGP，采用Bellman-Ford 算法。
RFC1058是RIP version 1标准文件，RFC2453是RIP Version 2的标准文档。
1、连接网络设备，构建实验环境，配置各主机和各路由器。
图一实验环境构建2、RIP协议基本配置命令RIP基本配置命令：Router(config)#router ripRouter(config-router)#network w.x.y.z可选的配置命令：Router(config)#no router rip 在路由器上关闭RIP协议Router(config-router)#no network w.x.y.z 从RIP协议中移除w.x.y.z网络Router(config-router)#version 2 RIP协议为第2版Router(config-if)#ip rip send version 2该接口仅发送RIP ver 2报文Router(config-if)#ip rip send version 1该接口仅发送RIP ver 1报文Router(conifg-if)#ip rip send version 1 2该接口发送RIP ver 1报文和RIP ver 2报文Router(config-if)#ip rip receive version 2该接口仅接收RIP ver 2报文Router(config-router)#no auto-summary 关闭路由协议的自动聚合功能3、三个路由器的RIP配置图二Router1 的配置图三Router2 的配置图四给每个路由器RIP协议启用第二版图五查看路由表show ip route 4、不同网段使用ping检查网络互通图六pc2可以ping通所有的网段。
静态路由配置及RIP协议配置
学生课程实验报告书2012 级 淘宝店号530213 系淘宝店号530213 专业 3 班学号 淘宝店号530213 姓名 套套2013—2014学年 第 一 学期实验项目： 静态路由配置及RIP 协议配置实验时间： 2013-12-11实验原理：路由选择协议是路由器用来完成路由表建立和更新路由信息的通信协议。
在中小规模的网络中，通常使用静态路由和基于距离矢量算法的RIP 协议。
静态路由配置静态路由是在路由器中设置的固定的路由表。
除非网络管理员干预，否则静态路由不会发生变化。
由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。
静态路由的优点是简单、高效、可靠。
在所有的路由中，静态路由优先级最高。
当动态路由与静态路由发生冲突时，以静态路由为准。
实验仪器：用Packet Tracer 5.0模拟两台Quidway AR 28-09路由器和2台PC机实验步骤（纸张不够写可另外加纸并应装订）：1.IP地址规划：路由器接口和PC机的IP地址按S0/0： RTA ：202.1.1.1/24 RTB ：202.1.1.2/24E0/0： RTA：192.168.0.254/24 RTB ：192.168.1.254/24 HostA：IP：192.168.0.1/24网关：192.168.0.254HostB：IP：192.168.1.1/24网关：192.168.1.254进行配置。
2.查看路由器：查看RTA、RTB的路由表。
3.静态路由配置：RTA上的静态路由配置为：192.168.1.0 255.255.255.0 202.1.1.2RTB上的静态路由配置为192.168.0.0 255.255.255.0 202.1.1.14.RIP协议配置：在配置RIP协议之前，先删除已配置的静态路由。
a)配置RTA的路由：202.1.1.0， 192.168.0.0；b)配置RTB的路由：202.1.1.0， 192.168.1.0；c)查看路由。
实验静态路由与RIP路由协议设置参考答案
实验11：静态路由协议和R I P路由协议设置一、实验目的：熟悉静态路由和RIP路由协议的配置原理，掌握它的配置方法。
二、实验拓扑如下：创建以下拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping得通。
三、实验步骤：1、首先按上图连接好路由器注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。
其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE是孔头（俗称母头），这样两种接口才能接在一起。
比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到。
这时它就是DTE，而对方就是DCE。
①添加路由的模块接口，如下图所示：②连线的时候注意不同的接口，连线选择DTE线,如下图所示：③设置之前需要打开对应的端口的电源，如图所示：2、按拓扑图规划IP 地址：A :S0/0 :/24 S0/1:/24B :S0/0 :/24 S0/1:/24C :S0/0 :/24 S0/1:/24D :S0/0 :/24 S0/1:/24在各路由器上配置IP地址,保证在链路的连通性如：A（config）# int S0/0A（config-if）#ip addressA（config-if）#no shutdownA（config）#int S0/1A（config-if）#ip addressA（config-if）#no shutdown同样道理同学们配置余下的三个路由器。
请记着配置时钟频率：路由器的接口模式下：Router(config-if)#clock rate 128000实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如下图所示：3、在每个路由器上配置静态路由协议命令格式：ip route 目标地址段目标地址子网掩码下一跳地址（即距离此路由器最近相连的S0地址）配置A的静态路由协议协议：A（config）#ip routeA（config）#ip routeA（config）#endA#copy run start同样道理同学们配置余下的三个路由器的静态路由协议。
静态路由与RIP路由配置实验
广州XX学院计算机网络实验报告专业班级计科181 实验日期姓名李XX 学号20181443实验名称实验四VLAN的配置与VLAN间通信指导教师沈明一、实验目的1.理解VLAN的原理、功能和作用，掌握VLAN的基本配置方法。
2.掌握三层交换机的基本配置方法。
3.了解路由器的原理和作用。
（选做）二、实验设备及环境PC机和网络模拟器PT三、实验内容1. 在网络模拟器中，组建局域网，学习使用命令行配置VLAN，并观察报文的转发过程，理解VLAN的作用。
2. 学习三层交换机的基本配置方法。
3．了解路由器的工作原理、不同类型端口，选择连接线进行路由器与交换机的连接等；正确配置路由器各种端口的通信速率、时钟频率、IP地址、子网掩码及默认网关等，学会配置静态路由的方法，实现局域网的通信。
四、实验操作实例1：实验步骤1.在网络模拟器PT中，组建局域网，网络拓扑结构如图1-1所示。
图1-1 网络拓扑图2.配置各PC的IP地址PC0 192.168.1.1 255.255.255.0 连Switch0 f0/1PC1 192.168.1.2 255.255.255.0 连Switch0 f0/2PC2 192.168.1.3 255.255.255.0 连Switch1 f0/1PC3 192.168.1.4 255.255.255.0 连Switch1 f0/2Switch0 f0/3 连Switch1 f0/3Switch0 f0/4 连Switch1 f0/43.测试PC0-PC3的是否连通，如果不能连通，请找原因，并解决。
答：可以连通4.配置Switch0和Switch1两个交换机。
交换机1Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#交换机2Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#5.使用show命令显示端口的VLAN连接。
静态路由的配置及RIP协议(张志斌模板)
实验目的1.了解路由器静态路由基本配置过程2.了解静态路由的作用及使用方法实验内容主要是对两台路由器进行操作，在未设置时，连两台路由器的主机之间不能互通，而台路由器之间可以互通，同一台路由器上的主机也可以互通。
过设置静态路由使所有主机之间互通，了解静态路由的基本配置过程和操作步骤，静态路由与直连路由区别。
实验拓扑图•实验步骤•路由配置步骤：•在PC中配置网络属性时，我们除了配置其自身的IP地址之外，还需要配置默认网关，如图所示为此例中PC1的网络属性配置界面：•在默认网关一栏内，我们填写了所连接的路由器的F0/0接口的地址•涵义为：如果PC1发送的数据包目的地址不是与本机在一个网络，那么PC1会将这个数据包首先发给路由器的F0/0端口，因为PC1认为网关具备寻址并将数据包进一步发送的能力。
路由器也恰恰具备这样的能力。
•路由器接收到数据包之后，会查看目的地址所在的网段是否为其直连网段，•如果是，则正常发送数据包给这个网段中的某台主机，•如果不是，则转向路由表进行查找，•在此例中，PC1如果发送目的地址为192.168.4.2的数据包，则RouterB收到之后认为不是它的直连网段，转向路由表，但如果没有配置，路由表为空，如图所示：这里我们看到了与RouterB直连的两个网段均表示在了路由表中，并且表明了出口位置，但192.168.4.0网段却没有表示，在这种情况下，路由器将会把数据包丢弃掉，发回一个ICMP 错误信息。
•(1) 静态路由配置•在上面的拓扑图中，我们需要在路由器的Router_config#模式下输入：ip route 192.168.4.0 255.255.255.0 192.168.2.1，•表示如果有到192.168.4.0 网段的数据包到来，本路由器将把它发送给192.168.2.1设备，由它负责完成接下来的发送任务。
配置过程以及配置好之后的路由表显示如下图。
在此路由表中，我们注意到添加了一条路由表示目的地为192.168.4.0的数据包将通过192.168.2.1发送到目的地。
静态路由、rip路由协议的配置
实验六静态路由、rip路由协议的配置实验目的：认识静态路由、缺省路由、rip路由配置基本路由环境实验设备：港湾路由器、华为路由器各两台实验内容：一.静态路由和缺省路由的配置：pc1、pc2与路由器相连的线是什么网线：交叉线缆上图看出pc1的gateway是什么：RouterA上图看出pc2的gateway是什么：RouterB（1）使用静态路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明静态路条目是什么？直连网络： 10.1.1.020.1.1.0通过静态路由配置的网络： 30.1.1.0经由20.1.1.1serial端口直连网络： 20.1.1.030.1.1.0通过静态路由链接的网络： 10.1.1.0经由20.1.1.2端口（2）使用缺省路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明缺省路条目是什么？直连网络： 10.1.1.0 20.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.1serial 端口直连网络： 30.1.1.020.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.2serial端口二．rip路由的配置使用rip路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明rip路条目是什么？使用RIP 协议后在路由表里多出了R 代表的目标网络:30.0.0.0/8经由20.1.1.1端口使用RIP 协议后在路由表里多出了R 代表的目标网络:10.0.0.0/8经由20.1.1.2端口实验2.8.1：基本静态路由配置步骤4：输入命令检验新路由是否加入路由表中。
屏幕上会显示与以下类似的输出。
现在R1 的表中应该有一条路由。
您使用的是什么命令？R1#_____show_ip route___________________________步骤7：输入必要的命令以确保该接口得到完整配置。
静态路由配置RIP协议配置
静态路由配置RIP协议配置静态路由是一种手动配置的路由方式，它需要管理员手动输入路由条目来告诉路由器如何选择最佳路径来转发数据包。
相比于动态路由协议，静态路由的优点是简单、可靠、效率高，适用于小型网络或需要特定网络流量控制的场景。
本文将介绍如何配置静态路由以及如何配置RIP协议。
首先，我们来介绍如何配置静态路由。
在配置静态路由之前，我们需要先了解网络拓扑结构，包括各个网络的IP地址、子网掩码以及连接的路由器接口。
具体的步骤如下：1. 进入路由器的命令行界面。
可以通过串口、Telnet或SSH等方式登录到路由器。
2. 进入全局配置模式。
在命令行界面输入"configure terminal"或者"conf t"命令。
3. 配置静态路由。
使用"ip route"命令来配置静态路由，具体语法为"ip route 目标网络目标子网接口或下一跳IP"。
例如，假设要将数据包路由到192.168.2.0/24网络，下一跳为192.168.1.2，可以输入命令"ip route 192.168.2.0 255.255.255.0 192.168.1.2"。
4. 配置完所有需要的静态路由后，使用"end"命令退出配置模式。
接下来，我们介绍如何配置RIP协议。
RIP（Routing Information Protocol）是一种距离矢量路由协议，用于在小型到中型规模的网络中动态确定最佳路径。
它将路由器上的路由信息以及距离值发送给相邻的路由器，从而实现路由表的自动更新。
以下是配置RIP协议的详细步骤：1.进入路由器的命令行界面。
2.进入全局配置模式。
3. 配置RIP协议。
使用"router rip"命令来启用RIP协议，并进入RIP路由器配置模式。
4. 配置RIP版本。
使用"version"命令来设置RIP版本，一般有RIP v1和RIP v2两种版本可选。
11【工程实验室】【基础】【RIP路由协议基本配置】
实验 RIP路由协议基本配置【实验名称】RIP路由协议基本配置。
【实验目的】掌握在路由器上如何配置RIP路由协议。
【背景描述】假设在校园网在地理上分为2个区域，每个区域内分别有一台路由器连接了2个子网，需要将两台路由器通过以太网链路连接在一起并进行适当的配置，以实现这4个子网之间的互联互通。
为了在未来每个校园区域扩充子网数量的时候，管理员不需要同时更改路由器的配置，计划使用RIP路由协议实现子网之间的互通。
【需求分析】两台路由器通过快速以太网端口连接在一起，每个路由器上设置2个Loopback端口模拟子网，在所有端口运行RIP路由协议，实现所有子网间的互通。
【实验拓扑】图7‐1 实验拓扑图【实验设备】路由器2台【预备知识】路由器的工作原理和基本配置方法，距离矢量路由协议，RIP工作原理和配置方法【实验原理】RIP（Routing Information Protocols，路由信息协议）是应用较早、使用较普遍的IGP （Interior Gateway Protocol，内部网关协议），适用于小型同类网络，是典型的距离矢量（distance-vector）协议。
RIP协议以跳数做为衡量路径开销的，RIP协议里规定最大跳数为15。
RIP在构造路由表时会使用到3种计时器：更新计时器、无效计时器、刷新计时器。
它让每台路由器周期性地向每个相邻的邻居发送完整的路由表。
路由表包括每个网络或子网的信息，以及与之相关的度量值。
【实验步骤】第一步：配置两台路由器的主机名、接口IP地址RSR20#configure terminalEnter configuration commands, one per line. End with CNTL/Z.RSR20(config)#hostname RouterARouterA(config)#RouterA(config)#interface fastEthernet 0/0RouterA(config-if)#ip address 192.168.1.1 255.255.255.0RouterA(config-if)#no shutdownRouterA(config-if)#exitRouterA(config)#RouterA(config)#interface loopback 0RouterA(config-if)#Aug 15 23:46:32 RouterA %7:%LINE PROTOCOL CHANGE: Interface Loopback 0, changed state to UPRouterA(config-if)#ip address 172.16.1.1 255.255.255.0RouterA(config-if)#exitRouterA(config)#RouterA(config)#interface loopback 1RouterA(config-if)#Aug 15 23:47:00 RouterA %7:%LINE PROTOCOL CHANGE: Interface Loopback 1, changed state to UPRouterA(config-if)#ip address 172.16.2.1 255.255.255.0RouterA(config-if)#exitRSR20#configure terminalEnter configuration commands, one per line. End with CNTL/Z.RSR20(config)#hostname RouterBRouterB(config)#RouterB(config)#interface fastEthernet 0/0RouterB(config-if)#ip address 192.168.1.2 255.255.255.0RouterB(config-if)#no shutdownRouterB(config-if)#exitRouterB(config)#RouterB(config)#interface loopback 0RouterB(config-if)#Aug 8 21:00:00 RouterB %7:%LINE PROTOCOL CHANGE: Interface Loopback 0, changed state to UPRouterB(config-if)#ip address 10.1.1.1 255.255.255.0RouterB(config-if)#exitRouterB(config)#RouterB(config)#interface loopback 1RouterB(config-if)#Aug 8 21:00:28 RouterB %7:%LINE PROTOCOL CHANGE: Interface Loopback 1, changed state to UPRouterB(config-if)#ip address 10.2.2.1 255.255.255.0RouterB(config-if)#exit第二步：在两台路由器上配置RIP路由协议RouterA(config)#router ripRouterA(config-router)#network 192.168.1.0RouterA(config-router)#network 172.16.1.0RouterA(config-router)#exitRouterB(config)#router ripRouterB(config-router)#network 192.168.1.0RouterB(config-router)#network 10.0.0.0RouterB(config-router)#exit第三步：查看RIP配置信息，路由表RouterA#show ip routeCodes: C - connected, S - static, R - RIP B - BGPO - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate defaultGateway of last resort is no setR 10.0.0.0/8 [120/1] via 192.168.1.2, 00:00:17, FastEthernet 0/0C 172.16.1.0/24 is directly connected, Loopback 0C 172.16.1.1/32 is local host.C 172.16.2.0/24 is directly connected, Loopback 1C 172.16.2.1/32 is local host.C 192.168.1.0/24 is directly connected, FastEthernet 0/0C 192.168.1.1/32 is local host.RouterA#Routing Protocol is "rip"Sending updates every 30 seconds, next due in 21 secondsInvalid after 180 seconds, flushed after 120 secondsOutgoing update filter list for all interface is: not setIncoming update filter list for all interface is: not setDefault redistribution metric is 1Redistributing:Default version control: send version 1, receive any versionInterface Send Recv Key-chainFastEthernet 0/0 1 1 2Loopback 0 1 1 2Loopback 1 1 1 2Routing for Networks:172.16.0.0192.168.1.0Distance: (default is 120)RouterA#RouterB#show ip routeCodes: C - connected, S - static, R - RIP B - BGPO - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate defaultGateway of last resort is no setC 10.1.1.0/24 is directly connected, Loopback 0C 10.1.1.1/32 is local host.C 10.2.2.0/24 is directly connected, Loopback 1C 10.2.2.1/32 is local host.R 172.16.0.0/16 [120/1] via 192.168.1.1, 00:00:12, FastEthernet 0/0C 192.168.1.0/24 is directly connected, FastEthernet 0/0C 192.168.1.2/32 is local host.RouterA#show ip rip database10.0.0.0/8 auto-summary10.0.0.0/8[1] via 192.168.1.2 FastEthernet 0/0 00:09172.16.0.0/16 auto-summary172.16.1.0/24[1] directly connected, Loopback 0172.16.2.0/24[1] directly connected, Loopback 1192.168.1.0/24 auto-summary192.168.1.0/24[1] directly connected, FastEthernet 0/0RouterA#show ip rip interfaceFastEthernet 0/0 is up, line protocol is upRouting Protocol: RIPReceive RIPv1 and RIPv2 packetsSend RIPv1 packets onlyPassive interface: DisabledSplit horizon: EnabledV2 Broadcast: DisabledMulticast registe: RegistedInterface Summary Rip:Not ConfiguredIP interface address:192.168.1.1/24FastEthernet 0/1 is down, line protocol is downRIP is not enabled on this interfaceNull 0 is up, line protocol is upRIP is not enabled on this interfaceLoopback 0 is up, line protocol is upRouting Protocol: RIPReceive RIPv1 and RIPv2 packetsSend RIPv1 packets onlyPassive interface: DisabledSplit horizon: EnabledV2 Broadcast: DisabledMulticast registe: RegistedInterface Summary Rip:Not ConfiguredIP interface address:172.16.1.1/24Loopback 1 is up, line protocol is upRouting Protocol: RIPReceive RIPv1 and RIPv2 packetsSend RIPv1 packets onlyPassive interface: DisabledSplit horizon: EnabledV2 Broadcast: DisabledMulticast registe: RegistedInterface Summary Rip:Not ConfiguredIP interface address:172.16.2.1/24RouterB#show ip ripRouting Protocol is "rip"Sending updates every 30 seconds, next due in 21 seconds Invalid after 180 seconds, flushed after 120 seconds Outgoing update filter list for all interface is: not setIncoming update filter list for all interface is: not setDefault redistribution metric is 1Redistributing:Default version control: send version 1, receive any versionInterface Send Recv Key-chain FastEthernet 0/0 1 1 2Loopback 0 1 1 2Loopback 1 1 1 2Routing for Networks:10.0.0.0192.168.1.0Distance: (default is 120)RouterB#show ip rip database10.0.0.0/8 auto-summary10.1.1.0/24[1] directly connected, Loopback 010.2.2.0/24[1] directly connected, Loopback 1172.16.0.0/16 auto-summary172.16.0.0/16[1] via 192.168.1.1 FastEthernet 0/0 00:08 192.168.1.0/24 auto-summary192.168.1.0/24[1] directly connected, FastEthernet 0/0RouterB#show ip rip interfaceFastEthernet 0/0 is up, line protocol is upRouting Protocol: RIPReceive RIPv1 and RIPv2 packetsSend RIPv1 packets onlyPassive interface: DisabledSplit horizon: EnabledV2 Broadcast: DisabledMulticast registe: RegistedInterface Summary Rip:Not ConfiguredIP interface address:192.168.1.2/24FastEthernet 0/1 is down, line protocol is downRIP is not enabled on this interfaceNull 0 is up, line protocol is upRIP is not enabled on this interfaceLoopback 0 is up, line protocol is upRouting Protocol: RIPReceive RIPv1 and RIPv2 packetsSend RIPv1 packets onlyPassive interface: DisabledSplit horizon: EnabledV2 Broadcast: DisabledMulticast registe: RegistedInterface Summary Rip:Not ConfiguredIP interface address:10.1.1.1/24Loopback 1 is up, line protocol is upRouting Protocol: RIPReceive RIPv1 and RIPv2 packetsSend RIPv1 packets onlyPassive interface: DisabledSplit horizon: EnabledV2 Broadcast: DisabledMulticast registe: RegistedInterface Summary Rip:Not ConfiguredIP interface address:10.2.2.1/24第四步：测试网络连通性RouterA#ping 10.1.1.1Sending 5, 100-byte ICMP Echoes to 10.1.1.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msRouterA#ping 10.2.2.1Sending 5, 100-byte ICMP Echoes to 10.2.2.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/10 msRouterB#ping 172.16.1.1Sending 5, 100-byte ICMP Echoes to 172.16.1.1, timeout is 2 seconds: < press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msRouterB#ping 172.16.2.1Sending 5, 100-byte ICMP Echoes to 172.16.2.1, timeout is 2 seconds: < press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms第五步：用debug命令观察路由器接收和发生路由更新的情况下面是一个完整的RIP路由器接收更新和发送更新的过程，从中可以看到RouterB接收到了RouterA发送的更新，其中包含一条路由信息172.16.0.0（可以看到水平分割原则的作用），然后刷新了路由表。
实验 配置静态路由与RIP
实验配置静态路由与RIP1.实验名称：配置静态路由和RIP（路由信息协议）2.实验目的：配置静态路由协议，配置RIP，认识路由信息协议。
3.背景描述：在小型的园区网内一般路由器需要配置成静态路由或者使用RIP配置内部的路由信息。
4.实验设备：a)路由器3台b)PC 机2台5.实验拓扑结构：6.实验要求：a)能够配置静态路由b)能够配置RIP 协议7.实验步骤：按照拓扑图配置好实验设备中的每个设备的IP 地址，配置完毕后，保证每个设备之间是可以Ping通。
1、静态路由步骤1:配置Router1,首先查看Router1的路由信息。
Router>en (进入路由器特权模式)Router# show ip route（查看该路由器的路由信息）如下图：在PC0上来验证连通性：PC>ping 192.168.1.1结果连通。
PC>ping 192.168.10.1结果不能连通。
问题：需要为PC设置网关，该网关指明数据的出口地址，即192.168.1.1此时，再次PC>ping 192.168.10.1结果连通。
现在我们想让PC ping 192.168.10.2PC>ping 192.168.10.2结果不通。
说明现在不能通讯到Route 0,下面我们向路由器Route1中添加路由信息。
步骤二：添加路由Route 1的路由信息。
Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.10.2Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2说明：蓝色的字表示的地址是通信的目的地址，红色的字所表示的地址是中间要经过的路由（地址）。
在这里表示的含义是: 如果PC 0要和192.168.2.0 这个网段中的主机进行通信，那么，需要经过192.168.10.2转发出去。
4.静态路由和RIP路由协议的配置(模拟器)
实验四路由器配置实验目的☐理解IP路由寻址过程☐创建和验证静态路由、缺省路由☐配置和验证RIP（路由信息协议）路由实验环境◆Boson模拟器实验项目1.创建静态路由；2.创建RIP动态路由；实验步骤1建立网络环境打开Boson Network Designer，加入4个2621路由器，3台PC机。
如下图所示：最终形成下图：配置端口地址，例：router1#config terminalrouter1(config)#interface f0/0router1(config-if)#ip address 172.16.10.2 255.255.255.0router1(config-if)#no shutdown在各个端口设置完以上的IP地址后，你可以用show interfaces 检查设置是否正确？（注意：Router3和Router4要在S0端口设置时钟频率（1000以下））2创建静态路由2.1路由器Router1位于网络172.16.10.0/24中，它不知道网络172.16.20.0/24,172.16.30.0/24,172.16.40.0/24和172.16.50.0/24,建立静态路由使Route A能够发现这些网络。
Router1#config tRouter1(config)#ip route 172.16.20.0 255.255.255.0 172.16.10.1Router1(config)#ip route 172.16.30.0 255.255.255.0 172.16.10.1Router1(config)#ip route 172.16.40.0 255.255.255.0 172.16.10.1Router1(config)#ip route 172.16.50.0 255.255.255.0 172.16.10.1保存当前配置2.2在Router2上，建立静态路由使它能发现网络172.16.30.0/24,172.16.40.0/24,172.16.50.0/24和172.16.60/24,Router2#config tRouter2(config)#ip route 172.16.30.0 255.255.255.0 172.16.20.2Router2(config)#ip route 172.16.40.0 255.255.255.0 172.16.20.2Router2(config)#ip route 172.16.50.0 255.255.255.0 172.16.20.2Router2(config)#ip route 172.16.60.0 255.255.255.0 172.16.10.2保存当前配置2.3在Router3上，建立静态路由使它能发现并不是直接相连的网段172.16.10.0/24,172.16.50.0/24和172.16.60.0/24Router1#config tRouter3(config)#ip route 172.16.10.0 255.255.255.0 172.16.20.1Router3(config)#ip route 172.16.60.0 255.255.255.0 172.16.20.1Router3(config)#ip route 172.16.50.0 255.255.255.0 172.16.40.2保存当前配置2.4在Router4上，建立静态路由使它能发现并不是直接相连的网段172.16.10.0/24,172.16.20.0/24,172.16.30.0/24和172.16.60.0/24Router4#config tRouter4(config)#ip route 172.16.10.0 255.255.255.0 172.16.40.1Router4(config)#ip route 172.16.20.0 255.255.255.0 172.16.40.1Router4(config)#ip route 172.16.30.0 255.255.255.0 172.16.40.1Router4(config)#ip route 172.16.60.0 255.255.255.0 172.16.40.1保存当前配置2.5pc1 ping pc2, pc1 ping pc3,计算机ping 各路由器，以验证静态路由已配置成功3创建RIP动态路由3.1使用no ip route命令删除在路由器上已配置的所有静态和默认路由。
静态路由与RIP路由配置
Sending 5, 100-bt is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 56/58/68 ms
R2624-2(config)#end
R2624-2#conf t
R2624-2(config)#int f0
R2624-2(config-if)#ip add 10.1.1.1 255.255.255.0
R2624-2(config-if)#no shut
R2624-2(config-if)#exit
《计算机网络》实验报告
实验序号：03实验项目名称：静态路由与RIP路由配置
学 号
姓名
合作者
实验地点
信息学院网络实验室
指导教师
实验时间
2014/4/24
一、实验目的及要求
实验一：掌握通过静态路由方式实现网络的连通性。
实验二：掌握路由器上配置RIP。
二、实验环境(设备)
实验一：PC 2台，路由两台。
实验二：PC 2台，路由两台。
Sending 5, 100-byte ICMP Echoes to 200.200.24.1, timeout is 2 seconds:
!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 56/59/68 ms
R2620-1#ping 200.200.24.2
Red-Giant(config)#hostname R2624-2
R2624-2(config)#end
静态、RIP路由实验
RIP实验三
阿克苏电信VIP中心 阿克苏电信VIP中心 杨勇
实验要点： 实验要点：
学习RIP的基本配置。 的基本配置。 学习 的基本配置 中如何通过度量值（ 在RIP中如何通过度量值（跳数）控制路由选路。 中如何通过度量值 跳数）控制路由选路。 深刻理解PASSIVE-INTERFACE的作用（只收不发）。 的作用（只收不发）。 深刻理解 的作用 观察RIP路由表的更新 路由表的更新 观察 附加任务： 附加任务： 使用time basic update Invalid Holddown Sleeptime 使用 修改RIP计时器值，观察路由表的变化。（没有特别原因 计时器值， 。（没有特别原因 修改 计时器值 观察路由表的变化。（ 不要修改这些计时器值，否则整个RIP域的计时器都的修 不要修改这些计时器值，否则整个 域的计时器都的修 改）
注：其它设备间的两两互联以此类推 ，如需两台以上设备互联， 如需两台以上设备互联， 实验中另行规定
阿克苏电信VIP中心 阿克苏电信VIP中心 杨勇
路由实验拓扑(静态) 路由实验拓扑(静态)
Loopback1 Loopback1 F0/0.12 F0/0.23 F0/0.12 VLAN12
R1 R2
静态路由实验 二配 置脚本
阿克苏电信VIP中心 阿克苏电信VIP中心 杨勇
静态实验要点： 静态实验要点：
观察通过地址和接口配置的静态路由在路由表中的区别 花费值和管理距离）。 （花费值和管理距离）。 静态路由可通过管理距离控制路由选路。 静态路由可通过管理距离控制路由选路。 学会观察路由表，判定路由。 学会观察路由表，判定路由。 了解PING和TRACEROU的原理，学会用带源地址的 和 的原理， 了解 的原理 PING 和TRACEROU验证路由。 验证路由。 验证路由 静态路由必须是双向的。 静态路由必须是双向的。
路由信息协议实验思考题及答案
路由信息协议实验思考题及答案路由信息协议（Routing Information Protocol，简称RIP）实验思考题及答案一、双方的基本信息甲方：路由器A联系方式：乙方：路由器B联系方式：二、各方身份、权利、义务、履行方式、期限、违约责任1. 路由器A和路由器B的身份甲方为路由器A，为本协议中的发起方；乙方为路由器B，为本协议中的接收方。
2. 路由器A和路由器B的权利甲方和乙方均有权参与本协议的订立、履行和解除。
3. 路由器A和路由器B的义务（1）甲方和乙方均应按照本协议的约定履行各自的义务。
（2）甲方和乙方应配合采取必要的措施，保证本协议的有效性和稳定性。
（3）甲方和乙方应保护本协议的机密性，不得将其泄露给第三方。
4. 路由器A和路由器B的履行方式甲方和乙方在履行本协议时应在口头和书面上做出相应的承诺，并签署本协议。
5. 路由器A和路由器B的期限本协议自签署之日起生效，有效期为半年。
如本协议的履行期满，甲方和乙方均应在本协议的有效期内商讨并签署新的协议。
6. 路由器A和路由器B的违约责任（1）若甲方或乙方未按照本协议的约定履行义务，对方有权向其追究相应的违约责任，并要求其承担相应的经济损失和法律责任。
（2）若甲方或乙方泄露本协议中的机密信息，导致对方遭受不必要的经济损失和法律责任，对方有权向其追究违约责任，并要求其承担相应的赔偿责任和法律责任。
三、需要遵守中国的相关法律法规本协议的签署和履行应遵守中国的相关法律法规。
对本协议中的任何争议，甲方和乙方应当协商解决；协商不成的，可向有管辖权的人民法院提起诉讼。
四、明确各方的权力和义务本协议的签署和履行应当充分考虑甲方和乙方的权利和义务，并平衡双方的利益。
1. 路由器A的权利和义务（1）甲方有权要求乙方按照本协议的约定及时提供路由信息，并用有效的方式将信息传达给本地区的其他路由器。
（2）甲方有义务按时提供本地区的路由信息，并对其准确性和及时性负责。
《实验七--静态路由协议配置》参考答案(H3C)最新
《实验七--静态路由协议配置》参考答案(H3C)最新D2. 删除静态路由协议配置命令[Router]undo ip route-static ip-address {mask | masklen} {interface-type interface-name | nexthop-address}[ preference value ] [ reject | blackhole ]#华为、H3C设备Router(config)#no ip route network [mask] {address | interface}[distance] [permanent] #CISCO设备五、实验步骤1.构建网络拓朴图根据需要添加网络设备、添加设备之间的连线，如图7-1所示。
2. 配置主机IP地址3. 配置路由器端口地址(1) 配置路由器A的端口IP地址<H3C>sys[H3C]sys RouterA[RouterA]display int[RouterA]int g0/0[RouterA-GigabitEthernet0/0]ip address 192.168.1.254 24[RouterA-GigabitEthernet0/0]int g0/1[RouterA-GigabitEthernet0/1]ip add 192.168.10.1 30 [RouterA-GigabitEthernet0/1]quit(2) 配置路由器B的端口IP地址<H3C>sys[H3C]sys RouterB[RouterB]int g0/0[RouterB-GigabitEthernet0/0]ip add 192.168.10.2 30 [RouterB-GigabitEthernet0/0]int g0/1[RouterB-GigabitEthernet0/1]ip add 192.168.20.1 30 [RouterB-GigabitEthernet0/1]int g0/2[RouterB-GigabitEthernet0/2]ip add 192.168.2.254 24 [RouterB-GigabitEthernet0/2]quit(3) 配置路由器C的端口IP地址<H3C>sys[H3C]sys RouterC[RouterC]int g0/0[RouterC-GigabitEthernet0/0]ip add 192.168.20.2 30 [RouterC-GigabitEthernet0/0]int g0/1[RouterC-GigabitEthernet0/1]ip add 192.168.3.254 244. 配置静态路由协议(1) 配置路由器A的静态路由协议#删除动态路由协议RIP< RouterA>sysSystem View: return to User View with Ctrl+Z.[RouterA]disp ip rout //查看路由表，如果有路由，删除路由后再进行实验//删除RIP路由协议，如果没有RIP路由协议，以下三个步骤可省略[RouterA]undo ripUndo RIP process? [Y/N]:y[RouterA]disp rip #或disp ip rout#配置静态路由协议[RouterA]ip route-static 192.168.2.0 24 192.168.10.2[RouterA]ip route-static 192.168.20.0 30 192.168.10.2[RouterA]ip route-static 192.168.3.0 24 192.168.10.2[RouterA]save(2) 配置路由器B的静态路由协议#删除动态路由协议RIP<RouterB>sysSystem View: return to User View with Ctrl+Z.[RouterB]disp ip rout //查看路由表，如果有路由，删除路由后再进行实验//删除RIP路由协议，如果没有RIP路由协议，以下三个步骤可省略[RouterB]undo ripUndo RIP process? [Y/N]:y[RouterB]disp rip #或disp ip rout#配置静态路由协议[RouterB]ip route-static 192.168.1.0 24 192.168.10.1[RouterB]ip route-static 192.168.3.0 24 192.168.20.2[RouterB]save(3) 配置路由器C的静态路由协议#删除动态路由协议RIP<RouterC>sysSystem View: return to User View with Ctrl+Z.[RouterC]disp ip rout //查看路由表，如果有路由，删除路由后再进行实验//删除RIP路由协议，如果没有RIP路由协议，以下三个步骤可省略[RouterC]undo ripUndo RIP process? [Y/N]:y[RouterC]disp rip #或disp ip rout#配置静态路由协议[RouterC]ip route-static 192.168.1.0 24 192.168.20.1[RouterC]ip route-static 192.168.2.0 24 192.168.20.1[RouterC]ip route-static 192.168.10.0 24 192.168.20.1[RouterC]save[RouterC]disp ip rout #或display ip routing-table，查看路由表5. 测试验证(1) 查看路由表(2) 测试网络连通性对路由器和计算机都可以使用ping命令测试网络连通性。
实验11 动态路由RIP协议配置
宁波工程学院电子与信息工程学院计算机网络实验实验报告实验名称：实验11动态路由RIP协议配置班级：计科12-3 姓名：郭杰学号：12401010322 实验地点：逸夫楼511 日期：2014-12-8一、实验目的：（1）理解动态路由与静态路由的区别（2）理解RIPv1的工作原理和特点（3）理解路由协议配置的一般任务掌握RIPv1的规划、配置、测试与故障排除二、基本技能实验内容、要求和环境：地址分配表设备接口IP 地址子网掩码默认网关R1Fa0/0192.168.1.1 255.255.255.0 不适用S0/0/0192.168.2.1 255.255.255.0 不适用R2Fa0/0192.168.3.1 255.255.255.0 不适用S0/0/0192.168.2.2 255.255.255.0 不适用S0/0/1192.168.4.2 255.255.255.0 不适用R3Fa0/0192.168.5.1 255.255.255.0 不适用S0/0/1192.168.4.1 255.255.255.0 不适用PC1网卡192.168.1.10 255.255.255.0 192.168.1.1 PC2网卡192.168.3.10 255.255.255.0 192.168.3.1 PC3网卡192.168.5.10 255.255.255.0 192.168.5.1（1）任务1：准备网络。
步骤1：使用show ip route 命令检验是否每台路由器的路由表中都包含拓扑图中的所有网络。
步骤2：使用show ip protocols 命令查看有关路由过程的信息。
show ip protocols命令可用来查看有关路由器上正在进行的路由过程的信息。
其输出可用于检验大多数RIP 参数，从而确认：•是否已配置RIP 路由•发送和接收RIP 更新的接口是否正确•路由器通告的网络是否正确•RIP 邻居是否发送了更新步骤3：使用debug ip rip 命令查看发送和接收的RIP 消息。
静态路由配置RIP协议配置
实验二：静态路由配置及RIP协议配置路由选择协议是路由器用来完成路由表建立和更新路由信息的通信协议。
在中小规模的网络中，通常使用静态路由和基于距离矢量算法的RIP协议。
本章将介绍这两种配置方法。
2.1概述1.静态路由配置静态路由是在路由器中设置的固定的路由表。
除非网络管理员干预，否则静态路由不会发生变化。
由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。
静态路由的优点是简单、高效、可靠。
在所有的路由中，静态路由优先级最高。
当动态路由与静态路由发生冲突时，以静态路由为准。
2.RIP协议动态路由协议是指各路由器间通过路由选择算法动态地交互所知道的路由信息，动态地生成、维护相应的路由表。
动态路由协议按照算法的不同有很多种，能适应的网络规模也不尽相同。
在中小规模的网络中，最常见的是使用距离矢量算法的RIP协议。
RIP（Routing Information Protocol）协议的中文名称是路由信息协议，采用距离矢量算法，是一个比较早期的路由协议，最大的特点是配置和管理非常简单，在中小规模的网络中比较常见。
它只根据经过路由器的跳数（HOP）来计算机路由的花费，而不考虑链路的带宽、时延、流量等复杂的因素。
其最大的问题是路由的范围有限，只能支持直径为15个路由器的网络内进行路由。
2.2 配置实例1．路由器接口IP地址配置在接口视图下，使用ip address ip-address net-mask命令：[Quidway] interface serial 0/0[Quidway-Serial0/0] ip address 192.168.0.1 255.255.255.02. 静态路由配置[RTA]ip route-static 192.168.1.0 255.255.255.0 202.1.1.23．RIP协议基本配置⑴在系统视图下启动RIP协议；⑵在指定网段上运行RIP协议；配置实例：[Quidway]rip[Quidway -rip]network 202.1.1.0[Quidway -rip]network 192.168.0.02.3 实验步骤1．IP地址规划建立如图2-1所示的实验环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验11：静态路由协议和RIP路由协议设置
一、实验目的：熟悉静态路由和RIP路由协议的配置原理，掌握它的配置方法。
二、实验拓扑如下：
创建以下拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping得通。
三、实验步骤：
1、首先按上图连接好路由器
注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。
其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE 是孔头（俗称母头），这样两种接口才能接在一起。
比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到。
这时它就是DTE，而对方就是DCE。
①添加路由的模块接口，如下图所示：
②连线的时候注意不同的接口，连线选择DTE线,如下图所示：
③设置之前需要打开对应的端口的电源，如图所示：
2、按拓扑图规划IP 地址：
A :S0/0 :172.16.10.1/24 S0/1:172.16.40.2/24
B :S0/0 :172.16.10.2/24 S0/1:172.16.20.1/24
C :S0/0 :172.16.30.1/24 S0/1:172.16.20.2/24
D :S0/0 :172.16.30.2/24 S0/1:172.16.40.1/24
在各路由器上配置IP地址,保证在链路的连通性
如：
A（config）# int S0/0
A（config-if）#ip address 172.16.10.1 255.255.255.0
A（config-if）#no shutdown
A（config）#int S0/1
A（config-if）#ip address 172.16.40.2 255.255.255.0
A（config-if）#no shutdown
同样道理同学们配置余下的三个路由器。
请记着配置时钟频率：路由器的接口模式下：Router(config-if)#clock rate 128000
实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如下图所示：
3、在每个路由器上配置静态路由协议
命令格式：ip route 目标地址段目标地址子网掩码下一跳地址（即距离此路由器最近相连的S0地址）
配置A的静态路由协议协议：
A（config）#ip route 172.16.20.0 255.255.255.0 172.16.10.2
A（config）#ip route 172.16.30.0 255.255.255.0 172.16.40.1
A（config）#end
A#copy run start
同样道理同学们配置余下的三个路由器的静态路由协议。
实验中也可以通过视窗来配置静态路由，如下图所示：
四、实验测试：
（1）用ping 命令查看各个路由器是否连通（截图显示）路由器A上ping各路由器端口示意图。
2）用show ip route命令查看路由表。
（截图显示）
每一行代表一个路由，目的地址/子网掩码，协议，优先级，度量值，下一跳，输出接口。
在路由器A上：
在路由器B上：
在路由器C上：
在路由器D上：
五、把配置好的静态路由协议清除，设置RIP路由协议。
（1）用ping 命令查看各个路由器是否连通（截图显示）以路由器A为例，可以到达B、C、D各个接口的地址。
2）用show ip route命令查看路由表。
（截图显示）
每一行代表一个路由，目的地址/子网掩码，协议，优先级，度量值，下一跳，输出接口。
在路由器A上：
在路由器B上：
在路由器C上：
在路由器D上：。
