着色渗透探伤原理
渗透检测
2、渗透时间的确定
渗透所需时间依渗透种类﹑被检工件的材质﹑缺陷 本身的性质以及被检工件和渗透液的温度而定。
1、渗透性能较差，需要的渗透时间就长一些。 2、焊接工件的表面缺陷多为微小裂纹及微露的近 表层气孔，对于这些缺陷，需要较长的渗透时间。 3、高的渗透液温度所需渗透时间短。（适宜的渗 透温度为15～50℃。） 4、工件温度高，需要的渗透时间短。
只能检测表面开口缺陷
第一节 第二节 第三节 第四节 第五节
目录
渗透探伤的原理及方法 渗透探伤操作的基本过程 渗透探伤的缺陷判别、分级与记录 渗透探伤剂的配制要求 镍基合金锻件的渗透检测
一、渗透探伤的基本原理
在介绍液体渗透检测的基本原理之前,首 先要介绍两种物理现象:
润湿作用
⑶操作条件，包括渗透湿度和渗透时间﹑乳化时间﹑水压及水温﹑干燥温度及时间﹑ 显象时间。
⑷操作方法。
⑸探伤结论。
⑹示意图。
⑺探伤日期﹑探伤人员姓名﹑资格等级。
第四节 渗透探伤剂的配制要求
定义：渗透探伤剂是指渗透剂﹑ 乳化剂﹑清洗剂和显象剂的总称。
各种探伤剂要配套使用， 不能相互交叉替代
着色探伤 荧光探伤
2、渗透时间的确定
渗透时间可以根据上述定 性分析的情况， 5～
10min范围内调整选用。
这一操作步骤是仅对采用后乳化型渗透剂时才必要。
乳化剂的施用方法 基本上和渗透处理 相同，可采用浸渍 ﹑浇注﹑喷洒等方 法。
施加乳化剂后不再 作其他处理，只是 根据渗透剂﹑乳化 剂的性质和被检物 表面粗糙情况保持 2～5min即可。
3.锻压理论知识. 4.镍基合金锻件的渗透检测
着色渗透探伤实验报告
实验八着色渗透探伤一、实验目的1.通过实验了解着色渗透探伤的基本原理；2.掌握着色渗透探伤的操作方法，以及缺陷的检查评定。
二、实验原理着色渗透探伤是采用带有红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损探伤法。
渗透探伤是检验表面开口缺陷的常规方法。
渗透探伤的基本原理是在被检工件表面涂上某种具有高渗透能力的渗透液，利用液体对固体表面细小孔隙的渗透作用，使渗透液渗透到工件表面的开口缺陷中，然后用水或其它清洗液将工件表面多余的渗透液清洗干净，待工件干燥后再把显像剂涂在工件表面，利用毛细管作用将缺陷中的渗透液重新吸附出来，在工件表面形成缺陷的痕迹，根据显示的缺陷痕迹对缺陷进行分析、判断。
其基本原理及基本步骤见图1。
a) b) c)d) e)图1 渗透探伤的基本原理及步骤a) 前清洁处理b)渗透处理c)清洗去除处理d)显像处理e)检查评定焊接件的探伤：（1）表面预处理焊缝及热影响区表面容易粘有焊渣、焊剂、飞溅物、氧化物等污物，在进行着色检测前要进行清理，常用的清理方法是机械清理法。
污物清理干净后，再用清洗液清洗焊缝表面的油污，最后用压缩空气吹干。
（2）渗透由于焊接工件的尺寸一般较大，所以施加渗透液时，常采用喷涂或刷涂，一般应在焊缝上反复施加3～4次，每次间隔3～5min，小型工件可采用浸涂法（3）去除先用干燥、洁净不脱毛的布或纸按一个方向进行依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，将被检面上多余的渗透剂全部擦净。
（4）干燥清洗干净的焊缝及热影响区表面可经自然风干或用压缩空气吹干。
（5）显像和观察利用压缩空气或压力喷罐将溶剂悬浮显像粉均匀地喷洒在焊缝及热影响区表面，显像3～5分钟后，可用肉眼或借助3～5放大镜观察所显示的图像，为发现细微缺陷，可间隔5分钟观察一次，重复观察2～3次。
（6）后清洗用湿布擦除被检面显像剂或用水冲洗。
避免残留在焊缝上的渗透液和显像剂会影响随后进行的焊接，使其产生缺陷。
焊缝的着色渗透探伤检验
焊缝的着色渗透探伤检验焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。
与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。
着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。
然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。
渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。
1.着色渗透探伤方法的特点及应用范围着色渗透探伤法还可按不同的显像过程分成干式显像法、湿式显像法和无显像剂显像法。
着色渗透探伤法可用于以下部位的检查：1)焊前坡口切割面或加工面的检查。
2)焊缝及近缝区表面的检查。
3)焊接过程中焊道表面的检查。
4)临时装配定位拉筋板拆除后焊疤表面的检查。
2.着色渗透探伤剂的组成焊缝渗透探伤用试剂包括渗透剂、去除剂和显像剂。
(1)渗透剂液体状态的渗透剂通常由颜料、溶剂、乳化剂和多种增强渗透性能的添加剂组成。
(2)去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型和溶剂型。
水洗型去除剂的主要组分是工业用水。
后乳化型去除剂由乳化剂和水组成。
乳化剂以表面活性剂为主、并附加调整粘度的溶剂。
(3)显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂和快干式显像剂。
干式显像剂的组分是白色无机粉末，如氧化镁和氧化钛粉末。
湿式显像剂是显像粉末的水溶液。
且溶液中显像粉末呈悬浮状态。
同时附加润湿剂，分散剂及防腐剂。
快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。
3.焊缝的着色渗透探伤的检验程序及操作要点焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。
各检验程序的操作要点、缺陷痕迹的形式及其成因详见下表。
焊缝着色渗透探伤检验程序和操作要点渗透探伤痕迹形式及其成因4.缺陷痕迹的评定焊缝着色渗透探伤中各种常见的焊接缺陷痕迹特征综列于下表。

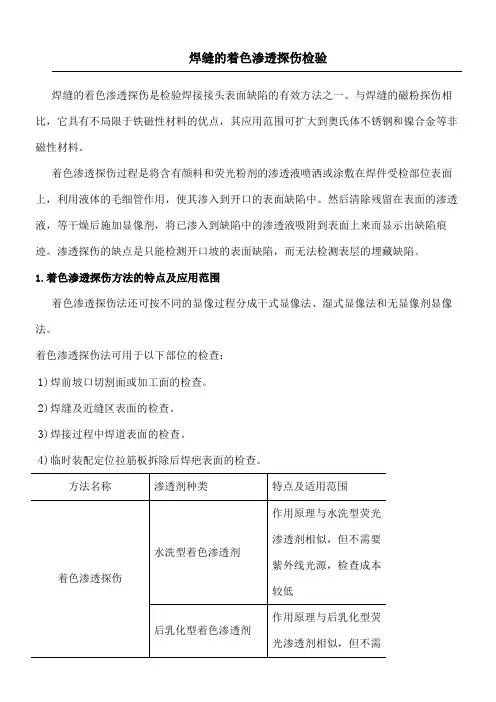

焊缝的着色渗透探伤检验
焊缝的着色渗透探伤检验Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】焊缝的着色渗透探伤检验焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。
与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。
着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。
然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。
渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。
1.着色渗透探伤方法的特点及应用范围着色渗透探伤法还可按不同的显像过程分成干式显像法、湿式显像法和无显像剂显像法。
着色渗透探伤法可用于以下部位的检查：1)焊前坡口切割面或加工面的检查。
2)焊缝及近缝区表面的检查。
3)焊接过程中焊道表面的检查。
4)临时装配定位拉筋板拆除后焊疤表面的检查。
2.着色渗透探伤剂的组成焊缝渗透探伤用试剂包括渗透剂、去除剂和显像剂。
(1) 渗透剂液体状态的渗透剂通常由颜料、溶剂、乳化剂和多种增强渗透性能的添加剂组成。
(2) 去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型和溶剂型。
水洗型去除剂的主要组分是工业用水。
后乳化型去除剂由乳化剂和水组成。
乳化剂以表面活性剂为主、并附加调整粘度的溶剂。
(3) 显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂和快干式显像剂。
干式显像剂的组分是白色无机粉末，如氧化镁和氧化钛粉末。
湿式显像剂是显像粉末的水溶液。
且溶液中显像粉末呈悬浮状态。
同时附加润湿剂，分散剂及防腐剂。
快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。
3.焊缝的着色渗透探伤的检验程序及操作要点焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。
渗透探伤
表面张力的产生机理
液体分子作用间的作用力 液体表面层分子和内部分子互相作用示意图间图2-1。
图2-1 液体表面层和内部分子的互相作用
分子作用半径r ：分子作用力所能达到的最大距离，图2-1 分子作用球：半径为r的球形作用范围。 在图2-1中，MN为液体与气体的分界面，A、B及C为液 体中处于不同位置的分子。分子A处于液体内部，分子B靠 近液体表面，分子C处于液体表面。分子B距液体表面MN的距离小 于分子作用半径r，分子C距表面MN的距离为0，即分子作用球只有 一半部分在液体内部，而另一半部分在液体之外。在液体之外，分 子作用力就是液面上的气体分子对分子B和C的作用力，其大小与液 体内分子作用力相比可以忽略不计。在液体内部，分子B、C的分子 作用球内的分子，对分子B、C的作用力较大，不能忽略。因此，分 子B、C的合力不为零。合力R的方向指向液体内部。分子距离液面 MN距离越小，合力R就越大。 分子A处于液体内部，在液体中有大量的其它分子处于分子A的 分子作用球内，这些分子作用于分子A上的引力指向各个不同方 向，总体上这些引力是互相抵消的，其合力为零。
第六单元
渗透检测
1 渗透检测基础知识
1.1 渗透探伤定义 Penetrant Testing 简称PT
(Penetrate)
渗透探伤是以毛细管作用原理为基础的检查表面开口缺陷的 一种常规的无损检测方法。
1.2 渗透探伤的工作原理和操作步骤
工作原理：零件表面被施加含有荧光染料或着色染料的渗透液
后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面 开口缺陷中；经去除零件表面多余的渗透液和干燥后；再在零件表 面施加显象剂；同样，在毛细管作用下，显象剂将吸引缺陷中的渗 透液，即渗透液回渗到显象剂中；在一定的光源下（黑光或白 光），缺陷处的渗透液痕迹被显示（黄绿色荧光或红色），从而探 测出缺陷的形貌及分布状态。
渗透探伤的原理与方法
渗透探伤的原理与方法一、渗透探伤的原理•是将一种含有染料的着色或荧光的渗透剂涂覆在零件表面上,在毛细作用下,由于液体的润湿与毛细管作用使渗透剂渗入表面开口缺陷中去;然后去除掉零件表面上多余的渗透剂,再在零件表面涂上一层薄层显像剂;缺陷中的渗透剂在毛细作用下重新被吸附到零件表面上来而形成放大了的缺陷图象显示,在黑光灯荧光检验法或白光灯着色检验法下观察缺陷显示;•渗透探伤的基本流程：•渗透→清洗→显象→观察二、渗透探伤的优缺点•1．渗透探伤的优点•1可以检查各种表面缺陷;•2可以检查黑色金属及有色金属的铸件、焊接件及锻件等,也可以检查陶瓷、塑料及玻璃制品;•3不受材料的组织结构和化学成分的限制•4不受缺陷形状和尺寸的影响•5检测成本低,操作简单方便;•2．渗透探伤的缺点•1当工件表面太粗糙时易造成假象,降低检测效果;•2不适应于检查粉末冶金材料和其它多孔性材料;三、渗透探伤方法分类• 1.根据染料种类分：•1着色探伤法V：渗透剂中含有着色染料,在白光下观察;•2荧光探伤法F：渗透剂中含有荧光染料,在紫外灯下观察;• 2.根据清洗方式分：•1水洗型渗透探伤法A：直接用水清洗;•1水基型：•2自乳化型：•2后乳化型渗透探伤法B：经乳化工序后再用水清洗;•3溶剂清洗型渗透探伤法C：直接用有机溶剂清洗;• 3.根据显象方式分：•1干式显象D：白色显象粉施加在干燥后的工件表面上;•2速干式显象S：将白色显象粉与易挥发的有机溶剂配成显象液•3湿式显象W：将白色显象粉与水配成显象液,干燥后显象;•4自显象N：不用显象剂显象;• 4.根据缺陷是否穿透分：•1表面探伤法：主要检测表面缺陷;•2检漏法：主要检测穿透性缺陷;四．各种渗透探伤方法的特点•1、着色法V•只需在白光和日光下进行,在无水无电的场所下工作;•1水洗型着色法V A：•适用于检查表面较粗糙、要求不太高的零件;•探伤灵敏度低,不易发现细微缺陷;•2后乳化型着色法VB•A、应用广泛•B、灵敏度高,适用于检查较精密的零件;•②水洗型荧光渗透法检验工艺的主要缺点：•A、所用材料多数是可燃的,不宜在开口槽中使用;•B、相对于水洗型和后乳化型而言,不太适合于批量零件的连续检验;•C、很难在粗糙表面上使用,特别很难用于吹砂表面;•D、擦除表面多余的渗透剂要细心,容易将浅而宽的缺陷中的渗透剂擦除掉,造成缺陷漏检;•2、荧光法F•需要配合紫外灯和暗室,无法在没电的场所工作;•1水洗型荧光法FA•①水洗型荧光渗透法检验工艺的主要优点：•A、缺陷显示在黑光灯下有明亮的荧光和高的可见度;•B、零件表面多余的渗透剂可直接用水去除,相对于后乳化型渗透检验工艺,具有操作简单、检验费用低等优点;•C、用于粗糙表面的零件和形状复杂的零件的检验,能检出零件的拐角、键槽、螺纹等部位的缺陷;•D、高灵敏度的水洗型荧光剂能检查出非常细微的缺陷;•②水洗型荧光渗透法检验工艺的主要缺点：•A、所用材料多数是可燃的,不宜在开口槽中使用;•B、相对于水洗型和后乳化型而言,不太适合于批量零件的连续检验;•C、很难在粗糙表面上使用,特别很难用于吹砂表面;•D、擦除表面多余的渗透剂要细心,容易将浅而宽的缺陷中的渗透剂擦除掉,造成缺陷漏检;•2、荧光法F•需要配合紫外灯和暗室,无法在没电的场所工作;•1水洗型荧光法FA•①水洗型荧光渗透法检验工艺的主要优点：•A、缺陷显示在黑光灯下有明亮的荧光和高的可见度;•B、零件表面多余的渗透剂可直接用水去除,相对于后乳化型渗透检验工艺,具有操作简单、检验费用低等优点;•C、用于粗糙表面的零件和形状复杂的零件的检验,能检出零件的拐角、键槽、螺纹等部位的缺陷;•D、高灵敏度的水洗型荧光剂能检查出非常细微的缺陷;•②水洗型荧光渗透法检验工艺的主要缺点：•A、不能发现浅而宽的开口缺陷;•B、如果水洗时间长、水温高、水压大,都可能将缺陷中的渗透剂清洗掉,造成过洗;•C、渗透剂的配方复杂,使得这种渗透剂容易受污染变质,特别是渗透剂中水的含量超出允许的极限时,会出现浑浊、分离、沉淀或检验灵敏度下降的现象;•D、酸的污染将影响渗透检验的灵敏度,尤其是铬酸和铬酸盐的影响很大;•E、重复检验效果差;•F、需要暗室和黑光灯,并要求在黑光灯下检验;•2、后乳化型荧光法FB•①后乳化型荧光渗透法检验工艺的主要优点：•A、缺陷显示在黑光灯下有明亮的荧光和高的可见度;•B、能检出浅而宽的开口缺陷;•C、渗透剂中不含乳化剂,有利于渗入表面开口缺陷中去,可发现更细微的缺陷,检验灵敏度高;•D、渗透剂中荧光染料的浓度高,故显示亮度比水洗型荧光渗透剂要高;•E、不含乳化剂的渗透剂渗透速度较快,渗透时间比水洗型要短;•F、酸和铬酸盐对乳化型渗透剂的影响较小;•因为酸和铬酸盐仅在有水的情况下与荧光染料发生反应,后乳化型渗透剂中不含乳化剂,不能吸收水分,故酸和铬酸盐对乳化型渗透剂的影响较小;•G、重复试验效果较好;•H、后乳化型渗透剂中因不含乳化剂,水进入后将沉淀槽底,故水对后乳化型渗透剂污染影响小;•I、乳化型渗透剂中因不含乳化剂,温度变化时,不产生分离、沉淀、和凝胶现象;•②后乳化型荧光渗透法检验工艺的主要缺点：•A、要进行单独的乳化工序,操作周期长,检验费用大;•B、必须严格控制乳化时间,才能保证检验灵敏度;•C、零件上的键槽、螺纹、拐角、凹槽等部位的渗透剂不容易被清洗掉;为保证这些部位的灵敏度,乳化前,这些部位的渗透剂需充分滴落干净;•D、大型工件用后乳化型渗透检验比较困难;•E、需要暗室和黑光灯,并要求在黑光灯下检验;五、特殊探伤方法•1．加载法•是指在工件反复施加弯曲或扭转载荷使工件表面开口张开,利用渗透液渗入从而提高探伤灵敏度的探伤方法;•特点：•1、用显象剂,在载荷反复作用下裂纹一张一合,在紫外灯下一闪一闪地发光,又称闪烁法;•2、探伤灵敏度高,检出效果好,能发现微小疲劳裂纹;•3、检出效率低;如叶片每小时15-20片•4、需要特殊的加载设备和工具,且载合应适当;•2．静电喷涂法•是在喷嘴上加上负压,渗透液或显象液通过喷嘴时带上负电,被检工件接地作为阳级;由静电吸引,渗透液或显象液就被吸附到工件表面上;喷枪与工件距离一般控制在200-300mm•特点：•1、工件不需要移动,渗透、清洗、显象、观察工序在同一地点完成,占地面积小;•2、探伤灵敏度高,喷涂均匀;•3、节约探伤试剂,70%落在工件上,空气污染小;•3．泄漏法•是将工件一侧施加渗透液,存在贯穿型性缺陷时,渗透液穿过缺陷就会从另一侧渗出,从而显示缺陷;•特点：•主要检查贯穿性缺陷•一般采用高灵敏度的后乳化型荧光渗透液;。
着色渗透探伤
着色渗透探伤一．着色探伤原理介绍着色探伤是无损检测的一种方法，它是一种表面检测方法，主要用来探测诸如肉眼无法识别的裂纹之类的表面损伤，如检测不锈钢材料近表面缺陷（裂纹）、气孔、疏松、分层、未焊透及未熔合等缺陷（也称为PT检测）。
适用于检查致密性金属材料（焊缝）、非金属材料（玻璃、陶瓷、氟塑料）及制品表面开口性的缺陷（裂纹、气孔等）。
着色探伤的基本原理：用着色剂涂在材料的表面，着色剂渗入受损部位。
放置一段时间后将表面的着色剂冲洗掉。
在已经清洗干净的表面涂上显影剂，损伤部位由于着色剂渗入其中从而看得一清二楚。
主要利用毛细现象使渗透液渗入缺陷，经清洗剂清洗使表面渗透液清除，而缺陷中的渗透液残留，再利用显像剂的毛细管作用吸附出缺陷中残留的渗透液而达到检验缺陷的目的。
二．着色探伤的工作标准（一）工件表面预清理在被检表面施加渗透剂前，应使用清洗剂将工件表面清洗干净，使得被检表面无油污、锈蚀、切屑、漆层及其他污物（如检验焊缝时，在焊缝表面及焊缝边缘不应有氧化皮、焊渣、飞溅等污物），然后，使得被检工件表面要充分干燥。
（二）着色渗透用渗透剂对已处理干净的工件表面均匀喷涂后，渗透5-15分钟。
（三）清洗、干燥在渗透5-15分钟之后，施加显象剂之前：（1）要使用清洗剂将喷在工件表面的渗透剂清洗干净，使得被检表面要清洁（2）用干净的纱布擦干或在室温下自然干燥注：清除多余的渗透剂时，应防止过清洗或清洗不足（保证工件表面没有渗透剂即可）（四）显像将显像剂充分摇匀后，对被检工件表面（已经清洗干净、干燥后的工件）保持距离150mm-300mm均匀喷涂，喷洒角度为30°- 40°，显像时间不小于7分钟。
（五）观察1、观察显示迹痕，应从施加显像剂后开始，直至迹痕的大小不发生变化为止，约7-15分钟，观察显像应在显像剂施加后7~60分钟内进行。
2、观察显示迹痕，必须在充足的自然光或白光下进行。
3、观察显示迹痕，可用肉眼或5--10倍放大镜。
焊缝着色渗透探伤实验
引言概述：
焊缝着色渗透探伤实验是一种常用的无损检测方法，用于检测焊缝中是否存在裂纹、表面缺陷等问题。
本文将详细介绍焊缝着色渗透探伤实验的原理、操作步骤、注意事项以及实验结果的判断方法，旨在帮助读者深入了解焊缝着色渗透探伤的应用。
正文内容：
1.焊缝着色渗透探伤的原理
1.1渗透探伤原理
1.2焊缝着色渗透探伤原理
2.焊缝着色渗透探伤实验的操作步骤
2.1表面清洁处理
2.2涂布着色剂
2.3涂布渗透剂
2.4渗透时间
2.5清洗和干燥
3.焊缝着色渗透探伤实验的注意事项
3.1实验器材和试剂的选择
3.2操作环境的要求
3.3操作人员的要求
3.4实验过程中的安全措施
3.5实验结果的不确定度及解释
4.焊缝着色渗透探伤实验结果的判断方法
4.1着色剂的表现
4.2渗透剂的表现
4.3观察光源的选择
4.4实验结果的判定标准
4.5实验结果的记录和报告
5.焊缝着色渗透探伤实验的应用领域
5.1压力容器领域
5.2建筑工程领域
5.3车辆制造领域
5.4航空航天领域
5.5核工业领域
总结：
焊缝着色渗透探伤实验是一种有效的无损检测方法，其原理简单、操作便捷、结果可靠。
在实验过程中，需注意选择适合的试剂和仪器设备，操作人员需具备一定的专业知识和实操经验，同时要严格遵守安全操作规程。
通过对焊缝着色渗透探伤实验结果的判
断，可以及时发现焊缝中的缺陷，避免潜在的安全隐患。
焊缝着色渗透探伤实验在压力容器、建筑工程、车辆制造、航空航天和核工业等领域广泛应用，为相关行业的安全生产和质量管理提供了重要的支持。
着色渗透探伤检测实验
着色渗透探伤检测实验一、实验目的掌握着色渗透探伤检测非孔性材料表面开口的缺陷方法（焊件焊缝）。
二、实验内容用溶剂去除型着色渗透检测焊缝及其周边金属。
三、实验器材1、喷罐式溶剂去除型着色渗透检测材料：一套（其灵敏度符合实验要求）；2、试板；3、白光灯、放大镜；4、钢丝刷、砂纸、锉刀等工具；5、无绒布或纱布。
四、实验原理着色探伤原理：将含有染料的渗透液涂敷在被检工件表面，利用液体的毛细作用，使其渗入表面开口缺陷中，然后再除去工件表面多余的渗透液，干燥后施加显象剂，将缺陷中的渗透液吸附到工件表面上，再观察反映缺陷形状的迹痕，进行缺陷的质量评定。
下图 1 为着色渗透探伤原理示意图。
预清洗渗透清洗图1为着色渗透探伤原理示意图五、实验步骤1、预处理：先用钢丝刷、砂纸、锂刀等工具清理试板的检测区域，及检测部位四周向外扩展约25mm去除试板表面的锈迹等污物；再用清洗剂清洗试板的受检表面，以除去油污和污垢。
2、渗透：将渗透液喷涂于清洗干净好的试板受检面，渗透时间为10min,环境温度为15〜50C ;在整个渗透时间内，渗透液必须润湿受检表面，保护不干状态。
3、去除：渗透完毕后，先用干布擦去表面多余渗透液，然后用沾有去除剂的无绒布擦拭，擦拭时，应朝一个方向擦拭，不能往复擦拭。
4、显像：将显像剂喷涂于受检表面，喷涂时，喷嘴距被检工件表面一般以300〜400mr为宜，喷洒方向与受检表面夹角为30°〜40°,以形成薄而均匀的显像剂层，显像剂层厚度以0.05〜0.07mm为宜，应覆盖工件底色。
5、观察检测：显像结束后，应在白光下进行检测，必要时，可用5〜10倍放大镜观察。
6、记录并出具报告：做好记录并根据标准、规范或技术文件进行质量评定，最后出具报告。
六、实验报告要求1、采用校实验报告纸手写。
2、写明班级、学号、试验日期、试验内容、试验目的。
3、注意交代清楚每步试验的材料、使用的器具、采用的方法。
4、每位同学独立完成，互相讨论，理清思路，可按试验顺序自行整理试验内容、试验目的。
着色探伤教程
表面张力的产生机理
液体分子作用间的作用力 液体表面层分子和内部分子互相作子的互相作用
分子作用半径r ：分子作用力所能达到的最大距离，图2-1 分子作用球：半径为r的球形作用范围。
在图2-1中，MN为液体与气体的分界面，A、B及C为液 体中处于不同位置的分子。分子A处于液体内部，分子B靠 近液体表面，分子C处于液体表面。分子B距液体表面MN的距离小 于分子作用半径r，分子C距表面MN的距离为0，即分子作用球只有 一半部分在液体内部，而另一半部分在液体之外。在液体之外，分
表面张力系数α为任一单位长度上的收缩表面的力，也常称为表 面张力。它和液体表面相切且垂直于液体边界。它是液体的基本 性质之一，以牛顿/米（N/m）为单位。
一定成分的液体，在一定的温度下有一定的表面张力系数α 值。 不同的液体，α 值是不同的。一般液体的α 值随温度上升而下 降；少数金属熔融液体（铜、镉）的表面张力系数随温度上升而增 高。容易挥发的液体，表面张力系数更小，含有杂质的α 值也小。
P ( 1 1 )
R1 R2
3 毛细现象中的液面高度
毛细管在润湿液体中，由于润湿作用，靠近管壁的液面就会上 升，形成表面凹下，在弯曲液面的附加压强下，液体表面向上收 缩，而形成平面；随后，润湿作用又起主导作用，靠近管壁的液面 又上升，重新形成表面凹下的弯曲液面，弯曲液面在附加压强的作 用下又上升。如此循环，使毛细管的液面逐渐上升，一直到向上的 弯曲液面附加压强的作用力与毛细管内升高的液柱重量相等时，达 到平衡，才停止上升。
所以，在图2-1中，R1>R2>R3 综上所述，每一个到液体表面的距离小于分子作用半径
r的分子，都受到一个指向液体内部的力的作用，而这些分 子组成的表面层，即由表面分子及近表面分子组成的液体表面层， 都受到垂直于液面而且指向液体内部的力的作用。这种作用力就是 液体表面层对整个液体施加的压力，其实质是液体分子间的作用力 。液体表面越小，受到这种力作用的分子数目越少，系统的能量相 应越低，系统就越稳定。于是液体表面有自行收缩的趋势。
焊缝着色渗透探伤实验
▪ 应在10~60分钟完成， 白光下进行，光照度应大 于等于1000 Lx,必要时， 可用5～10 倍放大镜观察 和添加辅助光源
Page ▪ 8
灵敏度 试块
实验一—焊缝磁粉探伤实验
六、实验注意事项
1、被检试件渗透前表面污物一定要处理干净。 2、在整个渗透时间内被检试件表面渗透液始终保持湿 润状态。 3、被检试件表面多余渗透液去除要彻底，但不能将渗
Page ▪ 6
实验一—焊缝着色渗透探伤实验
四、实验方法与步骤
预处理
自然干 燥
渗透
步骤
显像
去除
Page ▪ 7
检测观 察
实验一—焊缝着色渗透探伤实验
五、实验数据处理
▪ A型试块用于渗透剂性能校验和环境温度低 于10℃或高于50℃时渗透时间确定 ▪ B型试块用于系统灵敏度及操作工艺正确性 检验
显像观 察
Page ▪ 5
实验一—焊缝着色渗透探伤实验
三、实验原理
❖ 将含有染料的渗透液涂敷在被检工件表面，利用液体的毛细 作用，使其渗入表面开口缺陷中，然后再除去工件表面多余的 渗透液，干燥后施加显象剂，将缺陷中的渗透液吸附到工件表 面上，再观察反映缺陷形状的迹痕，进行缺陷的质量评定。图1 为着色渗透探伤原理示意图。
（焊件焊缝）
目的三
掌握灵敏度试片应用和选择
实验一—焊缝着色渗透探伤实验
二、实验设备
1、喷罐式溶剂去除型着色渗透检测材 料：一套（其灵敏度符合实验要求）； 2、灵敏度试块 1块 3、焊缝试板；1件 4、白光灯或手电筒；1只 5、放大镜；1只 6、钢丝刷、砂纸、角向磨光机等工具； 各1件 7、无绒布或纱布。若干
实验一焊缝着色渗透探伤实验三实验原理page?7预处理渗透去除自然干燥燥显像检测观察察步骤实验一焊缝着色渗透探伤实验四实验方法与步骤page?8?应在1060分钟完成白光下进行光照度应大于等于1000lx必要时可用510倍放大镜观察和添加辅助光源显像观察察灵敏度试块?a型试块用于渗透剂性能校验和环境温度低于于10或高于50时渗透时间确定?b型试块用于系统灵敏度及操作工艺正确性检验实验一焊缝着色渗透探伤实验五实验数据处理page?9润状态
浅谈着色渗透探伤与荧光渗透探伤
浅谈着色渗透探伤与荧光渗透探伤摘要：渗透探伤包括着色渗透探伤与荧光渗透探伤两种，本文主要从操作过程，灵敏度，及危害程度等，比较这两种探伤方法的相同点和不同点，为今后选择哪一种渗透探伤的方法有所帮助。
关键词：渗透探伤；着色渗透探伤；荧光渗透探伤渗透探伤是利用毛细现象来检查材料的表面缺陷的一种无损检验方法。
其主要过程是利用毛细现象使渗透液渗入缺陷，经清洗剂清洗使表面渗透液清除，而缺陷中的渗透液残留，再利用显像剂的毛细管作用吸附出缺陷中残留的渗透液而达到检验缺陷的目。
它主要用来探测诸如肉眼无法识别的裂纹之类的表面损伤，如检测不锈钢材料近表面缺陷（裂纹）、气孔、疏松、分层、未焊透及未熔合等缺陷，同时也可以对非金属材料（玻璃、陶瓷、氟塑料）及制品表面开口性的缺陷（裂纹、气孔等）进行探伤。
由于渗透探伤操作简单，不需要复杂设备，费用低廉，缺陷显示直观，具有相当高的灵敏度，能发现宽度1微米以下的缺陷，并且检验对象不受材料组织结构和化学成分的限制等优点，因而这种探伤方法方法被广泛应用各种领域。
渗透探伤包括荧光法渗透探伤和着色法渗透探伤。
这两种方法都包括渗透、清洗、显象和检查四个基本步骤，但它们也有以下几点不同：一、渗透液不同荧光法渗透探伤是将含有荧光物质的渗透液涂敷在被探伤件表面，通过毛细作用渗入表面缺陷中，然后清洗去表面的渗透液，将缺陷中的渗透液保留下来，进行显象。
其典型的显象方法是将均匀的白色粉末撒在被探伤件表面，将渗透液从缺陷处吸出并扩展到表面，从而判断缺陷的方法。
着色法渗透探伤是将溶有彩色染料（如红色染料）的渗透剂通过毛细作用渗入工件表面的微小裂纹中，清洗后涂吸附剂，使缺陷内的彩色油液渗至表面，根据彩色斑点和条纹发现和判断缺陷的方法。
二、渗透剂施加方法荧光法渗透探伤是将工件浸泡在荧光渗透液中（准备一个水槽，这样使用最方便！），用自来水冲工件，洗去多余的渗透液。
注意水流量和水压不能太大，不能冲刷。
在清洗工件被检表面以去除多余的渗透剂时，可在紫外灯照射下边观察边去除。
渗透检测 着色检测
渗透检测着色检测
着色渗透检测（dye penetrant flaw testing）是2005年公布的航天科学技术名词。
着色渗透检测是五大无损检测之一，这种检测方式适用于检测表面肉眼难以看出的细微裂纹、孔洞等缺陷。
渗透检测原理：渗透剂在毛细管作用下，渗入表面开口缺陷内；在去除工件表面多余的渗透剂后，通过显象剂的毛细管作用将缺陷内的渗透剂吸附到工件表面形成痕迹，从而显示缺陷的存在，这种检测方法称为渗透检测。
用途：能检测非金属和金属材料的折叠、针孔、裂纹、疏松等缺陷，并能实现缺陷大小、位置和形状的确定。
优点：使用于所有材料；设备轻便且投资不大；探伤方便，结果容易理解。
局限性：污垢、涂覆金属及涂料等表面层可能掩盖缺陷，孔隙表面的漏洞容易导致显示不真实；探伤前需要对工件进行清洁；缺陷深度无法确定；对于疏松多孔性材料不适用。
渗透检测技术是将渗透剂涂于清洁的被检查的部件表面上，如果表面有开放性缺陷时，渗透剂则渗透到缺陷中去，去除表面多余的渗透剂，再涂以显影剂，缺陷就显现出痕迹，采用光或紫外线光观察，判断缺陷的种类和大小。
着色探伤-教程
表面过剩自由能是单位面积表面分子的自由能与单位面积内部分子的 自由能的差值。表面张力系数是单位液体方面的过剩自由能，常称为 表面过剩自由能，它是将液体表面扩大（缩小）单位面积，表面张力 所作的功。
界面张力与界面能
正如液体的自由表面具有表面张力与表面能一样，液－－液界面与液 －－固界面等两相之间的界面也有类似的界面张力与界面能。 对于界面而言，两相之间的化学特点越接近，它们之间的界面张力就 越小；界面张力值总是小于两相各自的表面张力之和，这是因为两相 之间总会有某些吸附力。 同液体的表面张力一样，界面张力也有使其界面自发减少的趋势
2 润湿方程与接触角
因为水或水溶液是特别常见的取代气体的液体，所以，一般就把能增强水 或水溶液取代固体表面空气的物质称为润湿剂。
接触角：液－固界面经过液体内部到液－气表面之间的夹角，用θ 表示。
当液滴停留在固体平面上时，三种界面张力相平衡，它们之间的关系为：
S SL L cos
2.1.2 最小能量理论
分子动能、分子势能、物体的内能
2.1.3 自然界的三种物质形态
气态、液态和固态
不同的物质介质相接触，出现界面。一般存在如下几种界面： 液－－气界面、固－－气界面、液－－液界面和液－－固界面。 人们习惯于把有气相参与组成的相界面叫表面，其他的相界面称 界面。因此常称液－－气界面为液体表面，固－－气界面为固体、 表面。 在液－－气表面，把跟气体接触的液体薄层称为表面层。 在液－－固界面，把跟固体接触的液体薄层称附着层。 表面层的分子，一方面收到液体内部分子的作用，另一方面受 到气体分子的作用。附着层的分子，一方面受到液体内部分子的 作用，另一方面，受到固体分子的作用。
Penetrant Testing 简称PT (Penetrate) 渗透探伤是以毛细管作用原理为基础的检查表面开口缺陷的一种常规的 无损检测方法。
着色探伤_精品文档
着色探伤简介着色探伤是一种常用的无损检测技术，广泛应用于工业生产中对材料和零件进行缺陷检测。
该技术通过在被检测物表面施加一层可渗透液体，并在施加液体后观察表面残留液体的分布情况，从而判断是否存在缺陷。
着色探伤具有简单、快速和经济等优点，被广泛应用于航空、航天、铁路、汽车制造等领域。
工作原理着色探伤的工作原理基于液体的表面张力和缺陷与表面的相互作用。
在进行着色探伤前，通常需要预处理被检测物表面，包括去除油脂、锈蚀和杂质等，以确保液体能够有效渗透到缺陷处。
常用的渗透液体包括水基和有机基液体。
在涂上液体后，液体会由于负责张力的作用自动渗透到缺陷处。
当液体渗入缺陷后，可以使用染色剂或荧光剂等将其染色，以便更好地观察和识别缺陷的位置和形态。
染色剂和荧光剂的选择取决于具体的检测需求和被检测物的特性。
着色探伤的应用航空航天领域着色探伤技术在航空航天领域中被广泛应用，用于检测飞机结构中的缺陷和裂纹。
由于飞机结构的复杂性和关键性，任何隐藏的缺陷都可能对飞行安全造成风险。
着色探伤技术可以在不拆卸零部件的情况下，对关键部位进行快速、准确的缺陷检测，确保飞机的安全性。
铁路行业铁路行业对于轨道和列车车轮的安全性要求非常高。
着色探伤技术可用于检测铁轨和车轮中的裂纹和其他缺陷，及时发现并修复潜在的危险。
定期进行着色探伤检测可以有效降低事故风险，保障铁路的运营安全。
汽车制造业在汽车制造业中，着色探伤技术常用于对发动机和变速器等关键零部件进行质量检测。
这些零部件对汽车的性能和可靠性至关重要，因此对潜在缺陷的快速检测是必要的。
着色探伤技术可以在短时间内对大批量的零部件进行检测，提高生产效率并确保产品质量。
着色探伤的优缺点优点•着色探伤技术简单易学，无需复杂的仪器设备和高昂的成本。
•可以对复杂形状的物体进行缺陷检测，不受物体几何结构的限制。
•检测速度快，适用于大批量生产和快速维修。
•可以检测包括表面缺陷、裂纹、气孔和孔洞等多种缺陷类型。
焊缝的着色渗透探伤检验
焊缝得着色渗透探伤检验焊缝得着色渗透探伤就是检验焊接接头表面缺陷得有效方法之一。
与焊缝得磁粉探伤相比,它具有不局限于铁磁性材料得优点,其应用范围可扩大到奥氏体不锈钢与镍合金等非磁性材料。
着色渗透探伤过程就是将含有颜料与荧光粉剂得渗透液喷洒或涂敷在焊件受检部位表面上,利用液体得毛细管作用,使其渗入到开口得表面缺陷中。
然后清除残留在表面得渗透液,等干燥后施加显像剂,将已渗入到缺陷中得渗透液吸附到表面上来而显示出缺陷痕迹。
渗透探伤得缺点就是只能检测开口坡得表面缺陷,而无法检测表层得埋藏缺陷。
1、着色渗透探伤方法得特点及应用范围着色渗透探伤法还可按不同得显像过程分成干式显像法、湿式显像法与无显像剂显像法。
着色渗透探伤法可用于以下部位得检查:1)焊前坡口切割面或加工面得检查。
2)焊缝及近缝区表面得检查。
3)焊接过程中焊道表面得检查。
焊缝渗透探伤用试剂包括渗透剂、去除剂与显像剂。
(1) 渗透剂液体状态得渗透剂通常由颜料、溶剂、乳化剂与多种增强渗透性能得添加剂组成。
(2) 去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型与溶剂型。
水洗型去除剂得主要组分就是工业用水。
后乳化型去除剂由乳化剂与水组成。
乳化剂以表面活性剂为主、并附加调整粘度得溶剂。
(3) 显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂与快干式显像剂。
干式显像剂得组分就是白色无机粉末,如氧化镁与氧化钛粉末。
湿式显像剂就是显像粉末得水溶液。
且溶液中显像粉末呈悬浮状态。
同时附加润湿剂,分散剂及防腐剂。
快干式显像剂就是显像粉末溶解于挥发性有机溶液中,并加适量限制剂与稀释剂等。
3、焊缝得着色渗透探伤得检验程序及操作要点焊缝渗透探伤得检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察与后处理等。
各检验程序得操作要点、缺陷痕迹得形式及其成因详见下表。
焊缝着色渗透探伤中各种常见得焊接缺陷痕迹特征综列于下表。
缺陷痕迹得评定,可参照JB/T6062-1992《焊缝渗透检验方法与缺陷痕迹分级》标准得规定执行,该标准将缺陷痕迹分成4个质量等级,I级要求最高,IV级要求最低。
着色探伤-教程
这种解释比较牵强！！！
PRIVATE AND CONFIDENTIAL © Bombardier Inc. or its subsidiaries. All rights reserved.
因为水或水溶液是特别常见的取代气体的液体，所以，一般就把能增强水 或水溶液取代固体表面空气的物质称为润湿剂。
2 润湿方程与接触角
PRIVATE AND CONFIDENTIAL © Bombardier Inc. or its subsidiaries. All rights reserved.
PRIVATE AND CONFIDENTIAL © Bombardier Inc. or its subsidiaries. All rights reserved.
但是，渗透探伤不适用于检查表面是吸收性的零件或材料，例如 粉末冶金零件。渗透检测的重复性差，污染较严重。
1.3 渗透探伤的分类
1 根据染料分类： 荧光法、着色法和荧光着色法
PRIVATE AND CONFIDENTIAL © Bombardier Inc. or its subsidiaries. All rights reserved.
1 渗透检测基础知识
1.1 渗透探伤定义
Penetrant Testing 简称PT (Penetrate)
渗透探伤是以毛细管作用原理为基础的检查表面开口缺陷的一种常规的 无损检测方法。
1.2 渗透探伤的工作原理和操作步骤
工作原理：
零件表面被施加含有荧光染料或着色染料的渗透液后，在毛细管作用下， 经过一定时间的渗透，渗透液可以渗进表面开口缺陷中；经去除零件表 面多余的渗透液和干燥后；再在零件表面施加显象剂；同样，在毛细管 作用下，显象剂将吸引缺陷中的渗透液，即渗透液回渗到显象剂中；在 一定的光源下（黑光或白光），缺陷处的渗透液痕迹被显示（黄绿色荧 光或红色），从而探测出缺陷的形貌及分布状态。
DPT-5着色渗透探伤剂
DPT-5着色渗透探伤剂什么是DPT-5着色渗透探伤剂？DPT-5着色渗透探伤剂是一种非破坏性探伤技术，用于检测材料中的缺陷和裂纹。
它是一种可见光探伤方法，适用于金属、陶瓷、塑料、玻璃等多种材料。
DPT-5着色渗透探伤剂通过在材料表面施加荧光粉或染料，并在缺陷处形成反应色，以检测材料中的缺陷和裂纹。
DPT-5着色渗透探伤剂的工作原理DPT-5着色渗透探伤剂的工作原理基于毛细作用原理。
首先，将一层液体渗透剂涂于被检测物表面，使其渗透至表面缺陷或裂纹处，并填充其中。
然后，在表面涂覆可吸附在缺陷或裂纹处的着色荧光剂。
在荧光激发下形成的反应色指示出缺陷或裂纹的位置。
DPT-5着色渗透探伤剂具有极佳的灵敏度，在光线和显微镜下能够清晰显示细微的缺陷或裂纹。
同时，DPT-5着色渗透探伤剂能够在几乎任何类型的材料上进行检测，因此被广泛应用于制造业、航空航天工业、汽车工业等领域。
DPT-5着色渗透探伤剂的使用方法DPT-5着色渗透探伤剂的使用非常简单。
首先，将被检测物表面清洗干净，去除表面的杂质和涂层。
使用刷子或喷枪将液体渗透剂涂于被检测物表面，并在最好情况下允许其渗透到缺陷或裂纹处。
然后将表面多余的渗透剂擦干净。
随后，在表面涂布荧光染料或荧光粉，并在光线下观察反应色的位置。
在选择DPT-5着色渗透探伤剂时，应考虑被检测物的材料和缺陷大小。
对于大型缺陷，使用荧光粉使检测结果更为清晰。
对于小型缺陷或裂纹，可以考虑使用荧光染料来提高灵敏度。
DPT-5着色渗透探伤剂的优点DPT-5着色渗透探伤剂在非破坏性检测中有许多优点：•能够检测到细微的缺陷和裂纹；•适用于多种材料；•使用简单，不需要复杂的设备和高技术水平；•检测结果直观，易于解读；•可以定量评估缺陷的大小和深度。
因此，DPT-5着色渗透探伤剂是制造业、航空航天工业、汽车工业等领域非常重要的质量控制工具，可以有效地提高产品质量和安全性。
总结DPT-5着色渗透探伤剂是一种非破坏性探伤技术，适用于多种材料的缺陷和裂纹检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
着色渗透探伤原理
不锈钢管与管板焊接检验---着色渗透探伤关于不锈钢压力容器的焊接，焊缝质量检验，除了目视检验外，还必须做无损检验---着色渗透探伤（PT），通过喷洒、刷涂或浸渍等方法，把渗透能力很强的渗透液施加到被检查的物体上，当物体表面存在开口性缺陷时，渗透液因毛细管作用原理而深入到缺陷中去，将物体表面多余的渗透液擦拭或冲洗干净后，再在物体表面均匀施加显像剂，显像剂能将已渗入缺陷内的渗透液引导到物体表面上来，由于显像剂本身提供了与渗透液形成强烈对比的背景衬托，因此反渗出的渗透液将显示出缺陷的状况图像，它可以是以颜色对比而在白光下用肉眼观察（称作"着色渗透探伤"），主要应用于检查材料及工件表面开口性缺陷，其灵敏度已经达到可以检查出开口宽度仅有微米级的缺陷。
着色（渗透）探伤的基本原理是利用毛细现象使渗透液渗入缺陷，经清洗使表面渗透液支除，而缺陷中的渗透残瘤，再利用显像剂的毛细管作用吸附出缺陷中残瘤渗透液而达到检验缺陷的目的。
