第八章 船体水密装置与船舶堵漏

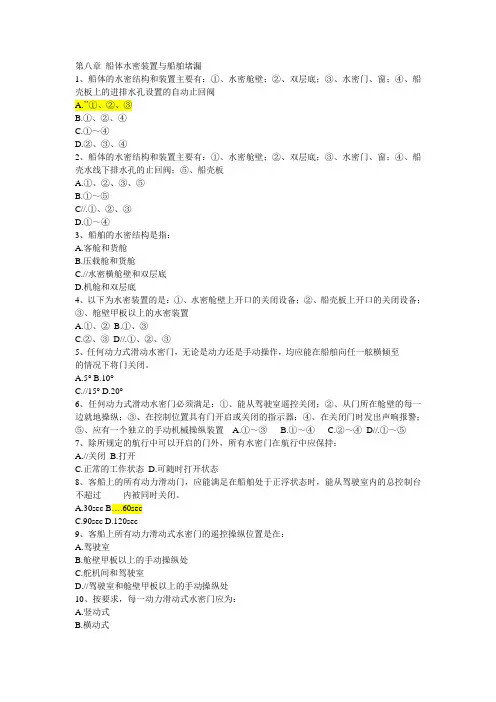

第八章船体水密装置与船舶堵漏1、船体的水密结构和装置主要有:①、水密舱壁;②、双层底;③、水密门、窗;④、船壳板上的进排水孔设置的自动止回阀A.’’①、②、③B.①、②、④C.①~④D.②、③、④2、船体的水密结构和装置主要有:①、水密舱壁;②、双层底;③、水密门、窗;④、船壳水线下排水孔的止回阀;⑤、船壳板A.①、②、③、⑤B.①~⑤C//.①、②、③D.①~④3、船舶的水密结构是指:A.客舱和货舱B.压载舱和货舱C.//水密横舱壁和双层底D.机舱和双层底4、以下为水密装置的是:①、水密舱壁上开口的关闭设备;②、船壳板上开口的关闭设备;③、舱壁甲板以上的水密装置A.①、②B.①、③C.②、③D//.①、②、③5、任何动力式滑动水密门,无论是动力还是手动操作,均应能在船舶向任一舷横倾至_____的情况下将门关闭。
A.5°B.10°C.//15°D.20°6、任何动力式滑动水密门必须满足:①、能从驾驶室遥控关闭;②、从门所在舱壁的每一边就地操纵;③、在控制位置具有门开启或关闭的指示器;④、在关闭门时发出声响报警;⑤、应有一个独立的手动机械操纵装置 A.①~③ B.①~④ C.②~④D//.①~⑤7、除所规定的航行中可以开启的门外,所有水密门在航行中应保持:A.//关闭B.打开C.正常的工作状态D.可随时打开状态8、客船上的所有动力滑动门,应能满足在船舶处于正浮状态时,能从驾驶室内的总控制台不超过_____内被同时关闭。
A.30sec B….60secC.90secD.120sec9、客船上所有动力滑动式水密门的遥控操纵位置是在:A.驾驶室B.舱壁甲板以上的手动操纵处C.舵机间和驾驶室D.//驾驶室和舱壁甲板以上的手动操纵处10、按要求,每一动力滑动式水密门应为:A.竖动式B.横动式C.滚动式或横动式D...竖动式或横动式11、在船舶正浮时,用手动操纵装置将动力滑动式水密门完全关闭的时间应不超过:A.30secB.60secC.//90secD.120sec12、每一动力滑动式水密门的操纵方式有:①、独立的动力系统操纵;②、现场独立的手动机械操纵;③、舱壁甲板上用全周旋摇柄转动操纵;④、无线遥控操纵A.①、②B…①、②、③C.①~④D.①、②、④13、驾驶室内水密门集控台显示每扇门开启或关闭状态的方法是:①、红灯表示一扇门完全开启;②、红灯表示一扇门完全关闭;③、绿灯表示一扇门完全关闭;④、绿灯表示一扇门完全开启;⑤、红灯闪烁表示门处于关闭过程中;⑥、黄灯闪烁表示门处于关闭过程中A.;;’①、③、⑤B.②、④、⑥C.①、③、⑥D.②、④、⑤14、按规定,用手动操纵装置将滑动式水密门完全关闭的时间应不超过_____,且应满足在船舶向任一舷横倾至_____时也能将门关闭。
第8章 关闭设备与堵漏设备(船舶结构与设备课件)
3.抗沉性:指船舶以舱或数舱破损进水后仍能保持一定浮 性和稳性的能力。
4.风雨密:指在任何海况下,水不会渗入船内。
பைடு நூலகம்
5.限界线:在舷侧低于舱壁甲板上表面至少76mm处所绘的线。 6.舱壁甲板:指横向水密舱壁所达到的最高的一层甲板。 7.一舱不沉制:船舶在一舱破损后破舱水线不超过限界线, 但在两舱破损后超过。
3.关闭设备 1)防撞舱壁上不准开任何门或人孔。 2)货船甲板间舱的水密舱壁上,可以装设在舱壁两侧迅速 关闭的铰链式水密门(一级)离港时关闭,航行中不得开启, 装有防止任意开启的装置,在港开启时记入航海日志中(值 班驾驶员掌控)。 3)一般船舶水密舱壁上的水密门,都是滑动式水密门(二 级);但舱壁甲板以下有旅客舱室的所有水密门和门槛在重 载水线下,水密门数量较多时,必须设动力滑动式水密门 (三级)。
8.分舱载重线:系指用于决定船舶分舱的水线。 9. 船舶分舱长度:货船的分舱长度指船舶处于最深分舱载重
线时,限制垂向浸水范围的甲板及以下部分最大投影型长度
(适用于船长超过100m的货船)。 10.可浸长度:客船的可浸长度指对有连续舱壁甲板的船舶,
在船长中某一点的可浸长度,是以该点为中心的最大限度的
5.保持船体平衡的方法 1)排除法(油、水、货)。
2)移载法。
3)对称灌注法(慎用)。 6.舱壁的加强:在邻舱的舱壁上用垫木、垫板、
支柱及木楔等支撑。
第八章 关闭设备与堵漏设备
一、 基本概念
1.稳性: 船舶在外力作用下偏离其 平衡位置而倾斜,当外力
消失后,能自行回复到原
来平衡位置的能力,或者 说是船舶在外力作用消失 后保持其原有位置的能力。 分为初稳性和大倾角稳性
考虑。
2.浮性:指船舶在各种载重情况下,保持一定浮态的性能。即船 舶受到水的浮力使船舶能浮在水面上的性能。
船舶水密装置与堵漏设备
第一节 船体水密装置与堵漏设备 第二节 船舶堵漏
10.11.2020
h
1
第一节 船体水密装置与堵漏设备
船体水密结构和装置主要有水密横舱壁、双层底、双层壳、水密门、窗、 水密舱盖及排水设备等。
一、水密舱壁上开口的关闭设备
1.防撞舱壁
不准开门、人孔、通风管道或任何其他开口。凡穿过防撞舱壁的管子应在 首尖舱内侧的舱壁上设置并能在舱壁甲板上控制的闸阀。
10.11.2020
h
丁字型堵漏垫
9
4.堵漏盒(也称堵漏箱)
从船内进行堵漏,主要用于覆罩有较大向内卷边的洞口,或有 一些小型突出物的船壳裂口,或以木塞、木楔塞漏后四周仍不 规则的缝孔等。其结构为一只400mm ×400mm面积、高为 300mm的无盖铁盒,两侧装有拎攀,箱口四周嵌有橡皮垫。
10.11.2020
h
10
5.堵漏螺杆
主要有钩头螺杆(螺丝钩)、 “T”形固定式及活动“T”形几 种。 1)钩头螺杆(螺丝钩):通常 用来堵塞形状不规则,又有 向外卷边而用木塞和木楔无 法堵住的漏洞。
10.11.2020
h
11
2)“T”形固定式螺杆:用于堵 船壳上的裂口,是从船内经 船壳裂口向外堵的一种工具。 3)活动“T”形螺杆:是一种从 船内经船壳裂口向外堵的工 具。
10.11.2020
h
2
3.客船上的水密门
1)结构要求:每一动力滑动水密门,应为竖动式或横动式,动力系统 独立。最大净开口宽度一般限制为1.2m。遥控操纵位置设在驾驶室内 或舱壁甲板以上的手动操纵处。
2)在船舶正浮时的关门时间要求:①手动机械装置关门的时间应不超 过90s;②驾驶室集控室遥控关所用门的时间应不超过60s;③遥控关 单个门的时间应为:20s ≤ t ≤ 40s。
船舶结构与设备课件
3
自动化设备
采用自动化技术,实现船舶设备的远程监控和智 能控制,提高设备的可靠性和维护性。
船舶结构与设备的智能化发展
01
智能化监测与诊断
通过传感器和智能化技术,实时监测船舶结构和设备的工作状态,实现
故障预警和自动诊断。
02
智能决策支持
利用大数据和人工智能技术,为船舶运营和管理提供智能决策支持,提
高运营效率。
船舱
位于甲板下方,用于装 载货物或燃油等物资。
桅杆和烟囱
桅杆用于安装导航和通 信设备,烟囱用于安装 船舶发动机的排气管。
船舶结构材料
钢材
是船舶结构的主要材料,具有强度高、耐腐蚀等 特点。
木材
在小型船舶上仍被使用,具有质轻、易加工等特 点。
复合材料
如玻璃钢、碳纤维等,在某些特殊用途的船舶上 使用,具有轻质、高强度等特点。
04
船舶结构与设备的维护与 管理
船舶结构的维护与管理
定期检查船体结构
结构加固与修理
包括船壳、甲板、船舱等部位,确保 结构完整无损,无锈蚀、裂缝等现象。
根据需要对船体结构进行加固或修理, 确保船舶安全性能。
船体涂层保护
定期对船体涂层进行维护,保持涂层 的完整性和防腐蚀性能。
船舶设备的维护与管理
设备日常检查
蒸汽轮机
利用蒸汽机推动船舶前进的系统,具有功 率大、效率高等优点,但维护成本较高。
船舶导航设备
雷达 利用无线电波探测目标并确定其 位置和运动状态的航海电子设备, 具有全天候、全天时、远距离探 测能力。
自动识别系统(AIS) 利用GPS和通信技术实现船舶自 动识别和信息交换的设备,有助 于提高船舶航行安全。
人员培训与分工
船舶结构与设备船舶抗沉结构与堵漏分析PPT教案
水密舱壁和内部甲板上的开口和水密性
水密通风管道及围壁通道在客船上应至少向上延伸到 舱壁甲板,在货船上应至少向上延伸到干舷甲板。
在客船和货船上,每扇水密门应作水头分别高达舱壁 甲板或干舷甲板的水压试验。
第26页/共46页
舱壁上的门
门的 类型
位置
门开闭状态
滑动式门
铰链式门
滚动式
第7页/共46页
客船的分舱和破损稳性要求
2.客船的破损稳性要求 (1)在所有营运状态下,船舶应具有足够的完整
稳性,以能支持其任一不超过可浸长度的舱浸 水至最后阶段。 (2)如所要求的分舱因数为0.50 或小于0.50,但 大于0.33 时,其完整稳性应足以支持任意相邻 两主舱的浸水。如所要求的分舱因数为0.33 或 小于0.33 时,其完整稳性应足以支持任意相邻 三主舱的浸水。
①在最后进水阶段平衡水线以下位置需设置水密门;其他位置可设置风雨密门。 ②在门的两面均应张贴“在海上时保持关闭”的告示。 ③对货船,船长150m 及以上的A 型船舶和减少干舷的B 型船舶,在机舱和操舵装置处所之间可设置 铰链式水密门,但该门门槛应高于夏季载重水线。 ④开航前该门应关闭。 ⑤如该门在航行时可进入,则应设置防止擅自打开的装置。
对油船根据船长不同提出在船长不同范围内假定船侧 或船底损坏之后,分舱和破舱稳性衡准应符合下列要 求:
(1) 考虑到下沉、横倾和纵倾的最后水线,应在可能发生继续浸水 的任何开口的下缘以下。这种开口应包括空气管和以风雨密门或 风雨密舱盖关闭的开口,但以水密人孔盖与平舱口盖、保持甲板 高度完整性的小水密货油舱口盖、遥控水密滑动门以及永闭式舷 窗等关闭的开口,可以除外。
L≤85 L≤105 L≤125 L≤145 L≤165 L≤190
船舶抗沉结构与堵漏船舶堵漏

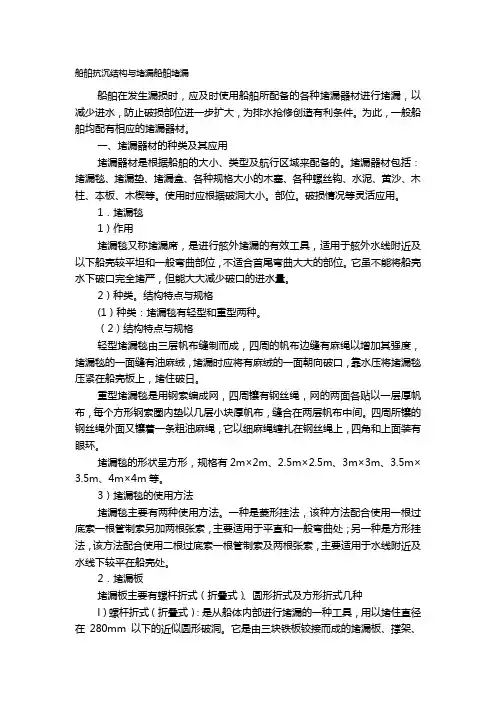

船舶抗沉结构与堵漏船舶堵漏船舶在发生漏损时,应及时使用船舶所配备的各种堵漏器材进行堵漏,以减少进水,防止破损部位进一步扩大,为排水抢修创造有利条件。
为此,一般船舶均配有相应的堵漏器材。
一、堵漏器材的种类及其应用堵漏器材是根据船舶的大小、类型及航行区域来配备的。
堵漏器材包括:堵漏毯、堵漏垫、堵漏盒、各种规格大小的木塞、各种螺丝钩、水泥、黄沙、木柱、本板、木楔等。
使用时应根据破洞大小。
部位。
破损情况等灵活应用。
1.堵漏毯1)作用堵漏毯又称堵漏席,是进行舷外堵漏的有效工具,适用于舷外水线附近及以下船壳较平坦和一般弯曲部位,不适合首尾弯曲大大的部位。
它虽不能将船壳水下破口完全堵严,但能大大减少破口的进水量。
2)种类。
结构特点与规格(1)种类:堵漏毯有轻型和重型两种。
(2)结构特点与规格轻型堵漏毯由三层帆布缝制而成,四周的帆布边缝有麻绳以增加其强度,堵漏毯的一面缝有油麻绒,堵漏时应将有麻绒的一面朝向破口,靠水压将堵漏毯压紧在船壳板上,堵住破日。
重型堵漏毯是用钢索编成网,四周镶有钢丝绳,网的两面各贴以一层厚帆布,每个方形钢索圈内垫以几层小块厚帆布,缝合在两层帆布中间。
四周所镶的钢丝绳外面又镶着一条粗油麻绳,它以细麻绳缠扎在钢丝绳上,四角和上面装有眼环。
堵漏毯的形状呈方形,规格有2m×2m、2.5m×2.5m、3m×3m、3.5m×3.5m、4m×4m等。
3)堵漏毯的使用方法堵漏毯主要有两种使用方法。
一种是菱形挂法,该种方法配合使用一根过底索一根管制索另加两根张索,主要适用于平直和一般弯曲处;另一种是方形挂法,该方法配合使用二根过底索一根管制索及两根张索,主要适用于水线附近及水线下较平在船壳处。
2.堵漏板堵漏板主要有螺杆折式(折叠式)、圆形折式及方形折式几种l)螺杆折式(折叠式):是从船体内部进行堵漏的一种工具,用以堵住直径在280mm以下的近似圆形破洞。
它是由三块铁板铰接而成的堵漏板、撑架、螺杆和蝶形螺母等组成。
船体结构的辨识—水密和抗沉性结构
02.船壳板上开口的关闭设备
1)限界线以下一般采用圆形舷窗并装有可靠的铰链式舷窗盖,可 分永久关闭式、离岗前关闭、到港后方可开启三种。 2)排水孔都有防止海水意外进入船内的装置; 3)与机器连通的海水进水孔及排水孔,装有随时可以接近的旋塞 或阀门
03.舱壁甲板均不透风雨;露天甲板上的所 有开口,均是可以关闭的。 2)舱壁甲板以上第一层甲板以下的舷窗都有舷窗盖,可有效地关闭; 3)露天甲板上设有排水口或排水孔;
船体开口的关闭设备
目录
01 水密舱壁上开口的关闭设备 02 船壳板上的关闭设备 03 舱壁甲板以上的水密设施
01.水密舱壁上开口的关闭设备
1)水密横舱壁设置 (1)水密舱壁的总数:对船长大于190m的船舶,由直接计算确定。
(2)对客船:应设置防撞舱壁、尾尖舱舱壁和将机器处所与前后客、 货处所隔开的水密舱壁,这些舱壁应水密地延伸到舱壁甲板。 (3)对货船:应设置防撞舱壁、将机器处所与前后客、货处所隔开 的舱壁,该舱壁,应水密延伸到干舷甲板。
01.水密舱壁上开口的关闭设备
2)防撞舱壁 •防撞舱壁上不准开任何门或人孔、通风管道或任何其他开口。凡 穿的管子,都设有在舱壁甲板上能控制的阀,阀体安装在其内侧。
01.水密舱壁上开口的关闭设备
3)水密舱壁上的水密门
(1)铰链式水密门(一级):货船甲板间舱水密舱壁上,离港时关闭, 航行中不得开启,设有防止任意开启装置,在港开启时记入航海日 志。 (2)滑动式水密门(二级):一般船舶水密舱壁上。应能从驾驶台遥 控关闭,也能就地操纵,控制位置具有门开启或关闭的指示器。 (3)动力滑动式水密门(三级):在舱壁甲板以下有旅客舱室的所有 水密门和门槛在重载水线下。
船舶结构与设备课件——堵漏器材45页PPT
谢谢!
36、自己的鞋子,自己知道紧在哪里。—弱。——拉罗什福科
xiexie! 38、我这个人走得很慢,但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何,且尽全力做你应该做的事吧。——美华纳
